3. Інформаційно-розважальна система
Загальна інформація
Аудіосистема містить бездисковий DVD-програвач / бездротовий пристрій (якщо встановлено), динаміки та антени.
Бездисковий DVD-програвач містить бездисковий головний пристрій, центральну панель керування та багатофункціональний інтерфейс.
Автомобіль у базовій комплектації має – 4 динаміки, у комплектації «комфорт» – 6 динаміків, комплектації «люкс» – 8 динаміків.
Увага:
- Для запобігання травмам при знятті встановлення компонентів інформаційно-розважальної системи обов'язково використовуйте необхідні захисні засоби.
- При знятті компонентів інформаційно-розважальної системи слід докласти відповідного зусилля. Виключіть грубі дії.
- НЕ допускайте пошкоджень деталей обробки салону при знятті/встановленні компонентів інформаційно-розважальної системи.
Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, перелічені нижче, належать до лівої сторони.
Перевірки
Якщо в деяких функціях системи перед початком ремонту виявлено несправності, уважно прочитайте інструкцію, а потім перевірте таблицю, наведену нижче, що допоможе видалити DTC. При перевірці загальних несправностей аудіосистеми виконуйте огляд на просторому майданчику без перешкод поблизу.
| Поточний стан | Ознака несправності | Можлива причина та вирішення проблеми |
| Загальний стан | Головний пристрій працює, але немає звуку або звук дуже тихий. | Збільште гучність. Перевірте налаштування балансу (вліво-вправо, вперед-назад). |
| Не регулюється гучність під час виведення повідомлень навігаційної системи | Зупиніть автомобіль і відрегулюйте гучність на навігаційному екрані або налаштування гучності. | |
| Неможливо керувати екраном головного пристрою | У деяких станах операції на екрані недоступні. Натисніть і утримуйте протягом 10 секунд кнопку увімкнення/вимкнення, щоб перезавантажити систему, і спробуйте знову керувати екранними функціями. Або натисніть кнопку [SET], щоб відновити заводські налаштування в налаштуваннях системи. | |
| Деякі функції кондиціонера та налаштування недоступні. | Деякі функції, пов'язані з автомобілем, доступні лише при увімкненому запалюванні. | |
| Відтворення радіопрограм | Поганий прийом радіосигналу | Перевірте, чи повністю розгорнуто антену, чи правильно встановлено з'єднання (з'єднання «негативного» дроту з «масою» кузова). Якщо радіосигнал надто слабкий, будь ласка, скористайтесь ручним пошуком. |
| За допомогою автоматичного пошуку неможливо знайти доступну станцію | Якщо поточному діапазоні є кілька доступних станцій, а обраних станцій 0, можна знайти 40 станцій з найсильнішим сигналом. Якщо у вас є інші вибрані станції, знайдіть їх вручну та збережіть. | |
| Відтворення файлів із USB-носія | Не всі типи файлів відтворюються | Система підтримує всі формати файлів. В даний час існує безліч форматів аудіо- та відеоданих. Навіть формати файлів, які повинні підтримуватися за характеристиками, можуть не підтримуватися через різні формати кодування. Зверніться до опису аудіо- та відеоматеріалів, завантажте підтримувані формати та спробуйте відтворити. |
| Гучність коливається під час відтворення | Оскільки немає єдиного стандарту, гучність неспроможна регулюватися рівномірно. У такому випадку відрегулюйте гучність вручну. | |
| Стук / шум | Це може бути викликано тим, що вихідний файл записувався або у присутності шуму. Переконайтеся, що ця проблема не стосується обладнання автомобіля за допомогою інших програвачів. | |
| Не відтворюються аудіо- та відеофайли з USB-носія та не видаються повідомлення | Через велику кількість виробників USB-носіїв, файлових систем, протоколів, що підтримуються, і т. д. вони дуже різні, тому система може підтримувати не всі типи даних. Будь ласка, спробуйте інший носій USB. | |
| Відтворення музичного контенту | Назва композиції під час використання системи Bluetooth відображається як невідома | Модель показує назву відповідно до стандарту Bluetooth. Якщо телефон не відповідає стандарту, він буде показаний як невідомий. Змініть телефон і спробуйте ще раз. |
| Розпізнавання мовлення | Неточне розпізнавання мовлення | Вимовте слова голосової команди, представлені системою розпізнавання голосу, якнайбільше разів, і використовуйте потрібну мову; Постарайтеся, щоб у автомобілі було тихо, та використовуйте функцію розпізнавання голосу за умов низького шуму; мікрофон розташований поруч із верхнім освітленням, тому, якщо шум неминучий, промовте команду якомога ближче до мікрофона. |
Таблиця ознак несправності
Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. Відремонтуйте або відрегулюйте несправні компоненти або замініть їх у разі потреби. При перевірці загальних несправностей аудіосистеми виконуйте огляд на просторому майданчику без перешкод поблизу.

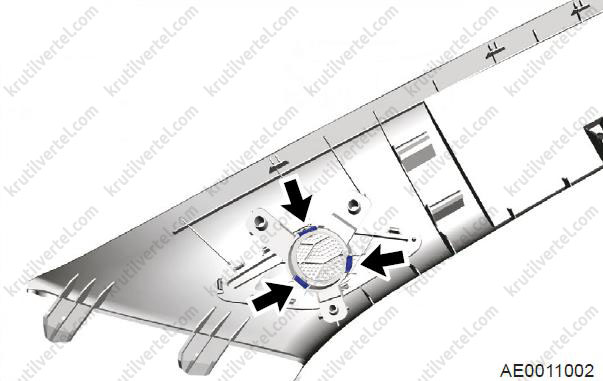

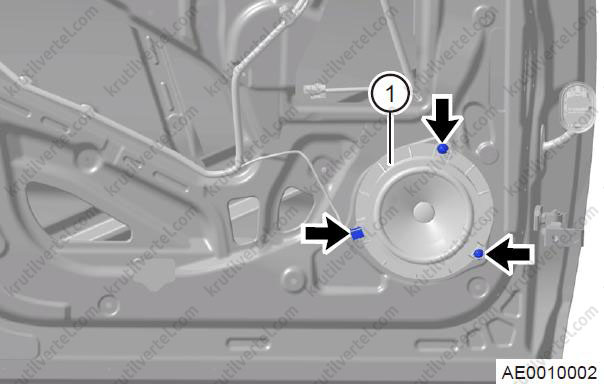

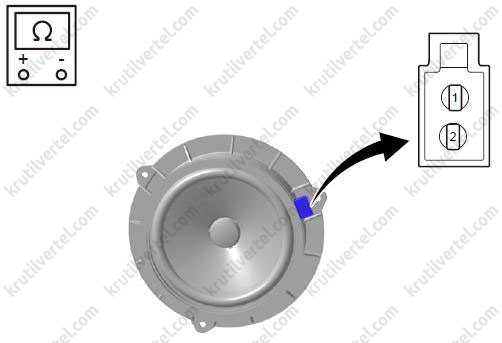

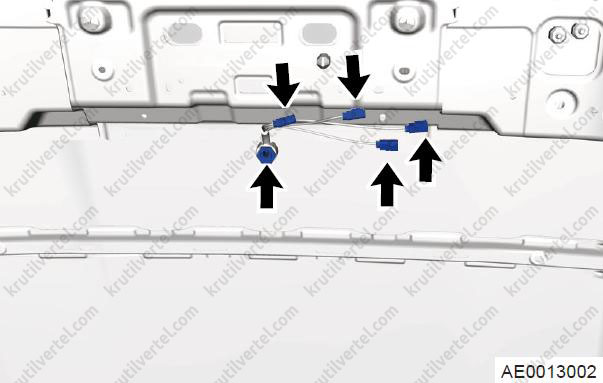

| Ознака несправності | Очікуване місце |
| Виникає шум | Джерело шуму (перешкоди) |
| Високочастотний динамік | |
| Комбінація приладів | |
| Бездисковий DVD/головний пристрій бездротового зв'язку не працює | Центральна панель керування (несправність) |
| Запобіжник бездискового DVD/головного пристрою бездротового зв'язку | |
| Бездисковий DVD/головний пристрій бездротового зв'язку (несправність) | |
| Джгут проводів та роз'єм (несправність) | |
| Немає звуків, що виводяться на динаміки | Налаштування системи (неправильні) |
| Динамік | |
| Центральна панель керування | |
| Джгут проводів та роз'єм | |
| Не приймається радіомовний сигнал (слабкий сигнал) | Центральна панель керування (несправність) |
| Бездисковий DVD/головний пристрій бездротового зв'язку (несправність) | |
| Параметри (перешкоди) | |
| Комбінована антена (несправність) | |
| Джгут проводів та роз'єм |
Список контактів блоку керування інформаційно-розважальною системою

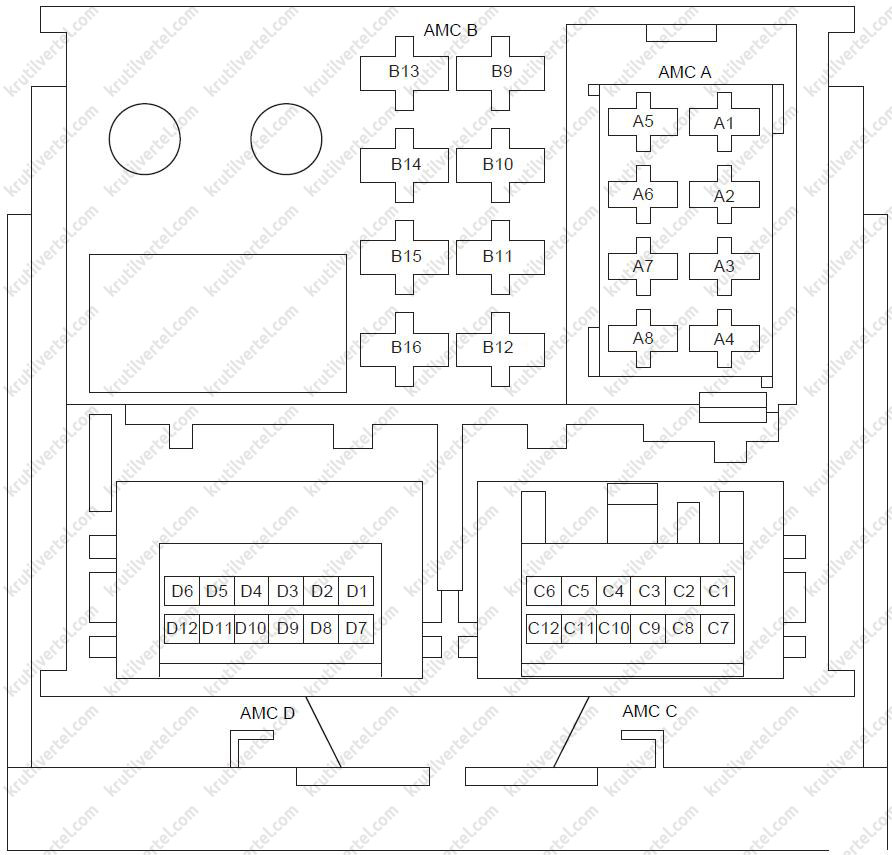

Список контактів роз'єму джгута проводів передньої панелі:

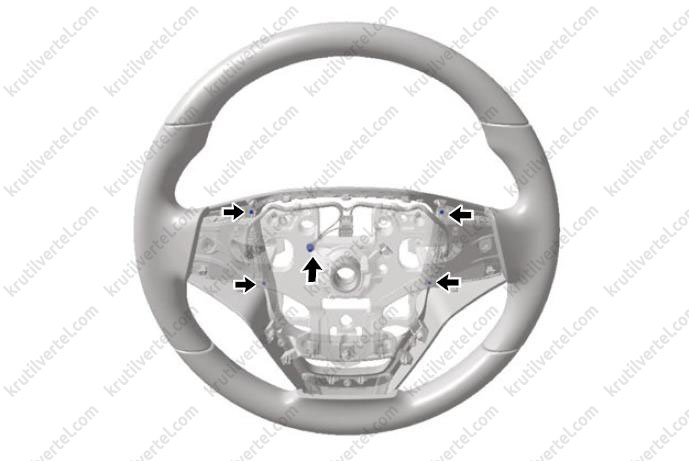

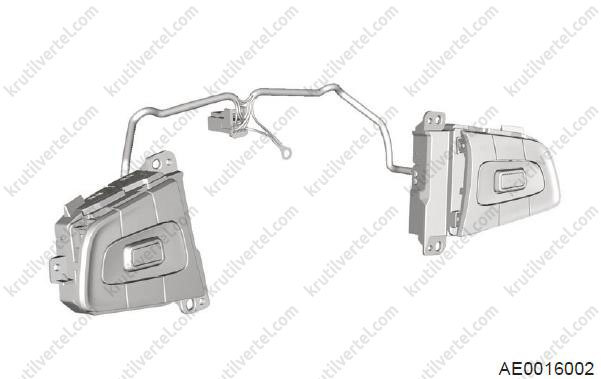

| Контакт № | Призначення контакту | Контакт № | Призначення контакту |
| А1 | Динамік у задніх правих дверях + | С5 | "Маса" ланцюга живлення камери |
| А2 | Динамік у передніх правих дверях + | С6 | Відеосигнал - |
| АЗ | Динамік у передніх лівих дверях + | С7 | ICAN-L |
| А4 | Динамік у задніх лівих дверях + | С8 | Вимикач живлення (включаючи скидання) |
| А5 | Динамік у задніх правих дверях - | С9 | Мікрофон + сигнал |
| А6 | Динамік у передніх правих дверях - | С10 | "Маса" сигналу панелі управління |
| А7 | Динамік у передніх лівих дверях - | С11 | Джерело живлення камери |
| А8 | Динамік у задніх лівих дверях - | С12 | Відеосигнал + |
| В9 | Сигнал 1 перемикача на рульовому колесі | D1 | – |
| В10 | "Маса" перемикача на рульовому колесі | D2 | – |
| В11 | Сигнал 2 перемикача на рульовому колесі | D3 | – |
| В12 | "Маса" ланцюга живлення | D4 | – |
| В13 | Сигнал початку подачі живлення | D5 | – |
| В14 | – | D6 | Кодер A |
| В15 | Робота/живлення блоку пам'яті | D7 | – |
| В16 | Живлення підсвічування | D8 | – |
| С1 | ICAN-Н | D9 | – |
| С2 | Сигнал запуску | D10 | – |
| СЗ | Сигнал мікрофону | D11 | – |
| С4 | Сигнал панелі керування | D12 | Кодер A |

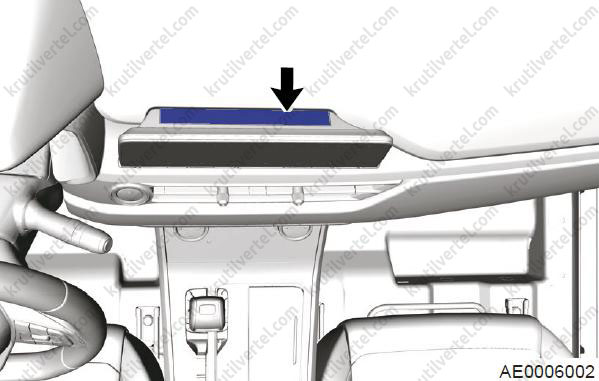

Дисплей головного пристрою інформаційно-розважальної системи
Зняття та встановлення

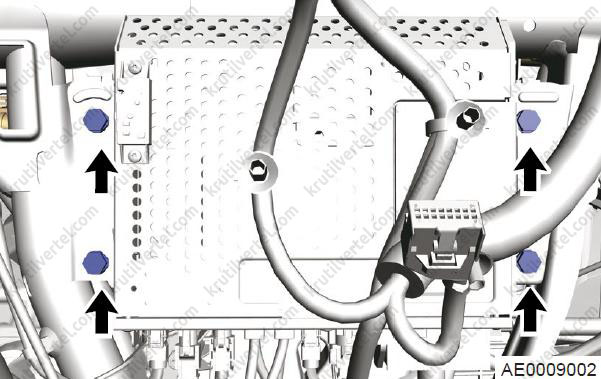

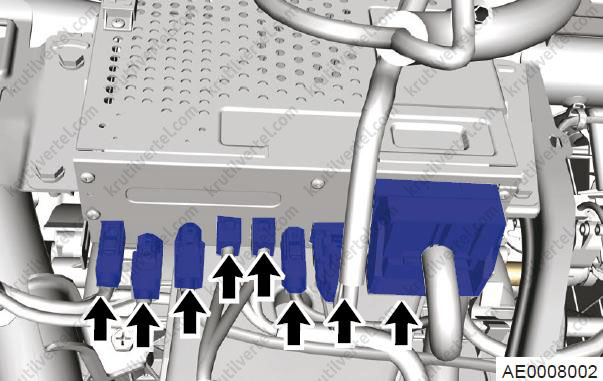

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
