Заміна компонентів коробки передач Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

4. Заміна компонентів коробки передач

Сальники диференціалу

Зняття та встановлення

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

1. Злийте трансмісійне масло.

2. Зніміть переднє ліве колесо.

3. Зніміть лівий вал.

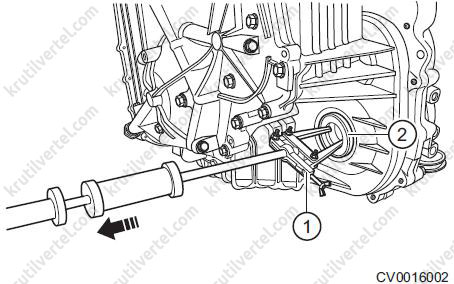

4. За допомогою спеціального інструменту (1) зніміть сальник (2) лівого приводного валу з коробки передач у зборі.

Увага:
Сальник приводного валу є деталлю одноразового використання, тому замініть його після зняття.

5. Демонтаж завершено.

6. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Нанесіть необхідну кількість універсального мастила на край нового сальника.

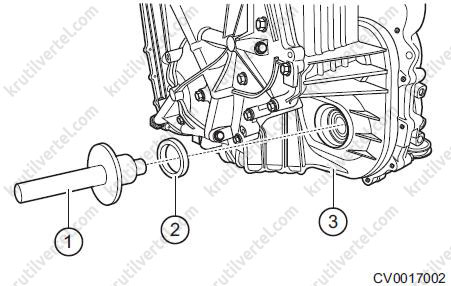

• Використовуючи спеціальний інструмент (1) та молоток, встановіть сальник (2) лівого приводного валу в коробку передач у зборі (3).

• Не допускайте пошкодження кромки сальника під час встановлення.
• Сальник приводного валу є деталлю одноразового використання, тому замініть його після зняття.
• Додайте вказану трансмісійну оливу.

Датчики

Зняття та встановлення датчика швидкості

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть фільтр повітря.

4. Зніміть акумуляторну батарею.

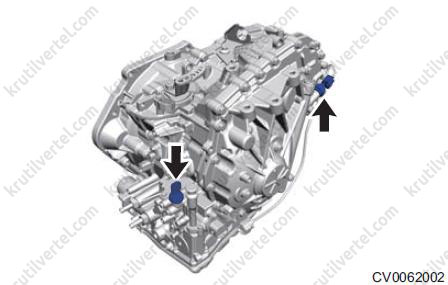

5. Від'єднайте роз'єм датчика швидкості.

6. Відкрутіть болт кріплення та зніміть датчик швидкості.

Примітка:
Момент затягування: 8 - 10 Н∙м.

7. Установка проводиться в порядку, зворотному порядку зняття, при цьому враховуйте наступне: нанесіть необхідну кількість трансмісійної оливи на кільце ущільнювача датчика.

Зняття та встановлення датчика тиску масла

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть повітряний фільтр.

4. Зніміть піддон акумуляторної батареї.

5. Від'єднайте роз'єм датчика тиску масла.

6. Відкрутіть та зніміть датчик тиску масла.

Примітка:
Момент затягування: 15 - 22 Н∙м.

7. Установка проводиться в порядку, зворотному порядку зняття, при цьому враховуйте наступне: нанесіть необхідну кількість трансмісійної оливи на кільце ущільнювача датчика.

Кабель перемикання передач

Зняття та встановлення

Увага:
При знятті та встановленні кронштейна кабелю перемикання передач переконайтеся, що ви правильно використовуєте інсталяційний штифт відповідно до вимог, щоб уникнути порушення передачі та інших несправностей.

1. Переведіть важіль перемикання передач у положення N (важіль перемикання передач повинен знаходитись у положенні N відповідно).

2. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

3. Від'єднайте «негативний» дріт від акумулятора.

4. Зніміть акумуляторну батарею.

5. Зніміть піддон акумуляторної батареї.

6. Зніміть підлогову консоль.

7. У цей час установчий отвір на важелі перемикання передач вирівнюється щодо настановного отвору на перемикачі передач, і в нього вставляється штифт.

8. Від'єднайте кабель перемикання від регулятора механізму перемикання.

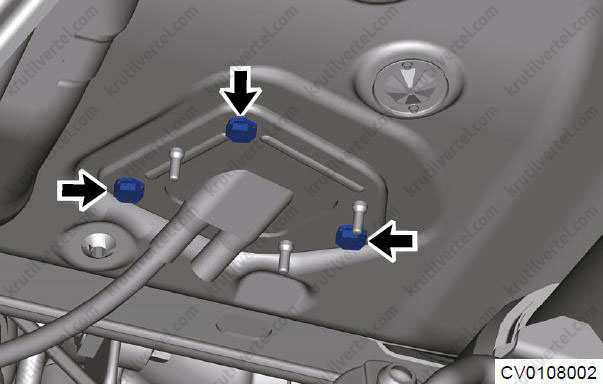

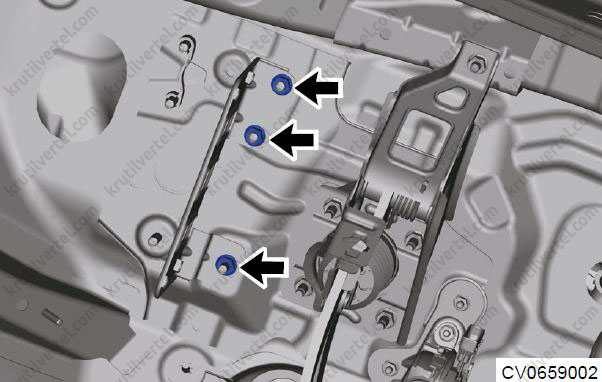

9. Відкрутіть з корпусу три болти (стрілки) пильника кабелю перемикання передач.

Примітка:
Момент затягування: 8 - 10 Н∙м.

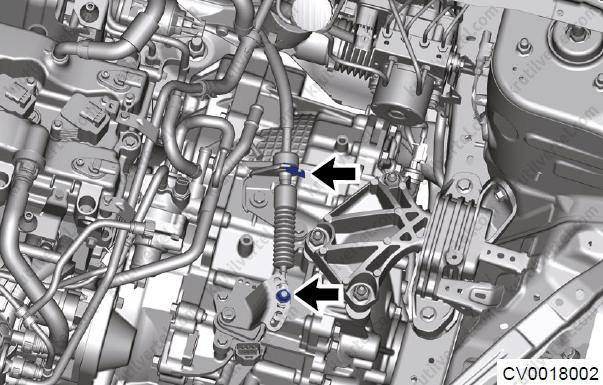

10. Відкрутіть кріпильну гайку (стрілка) та зніміть затискач (стрілка) з кабелю перемикання передач.

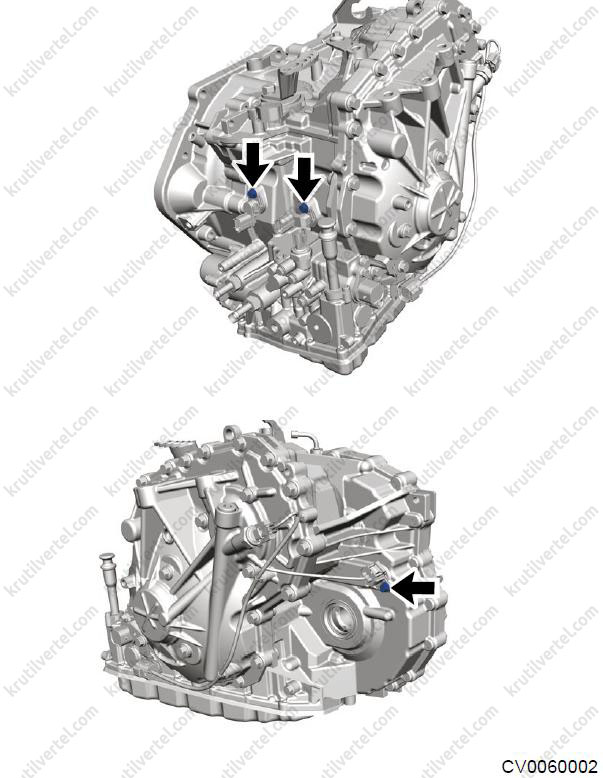

11. Відкрутіть два болти між кабелем перемикання передач і кузовом автомобіля.

12. Зніміть кабель перемикання.

13. Установка здійснюється у порядку, зворотному порядку зняття.

Важіль перемикання передач, перемикач передач

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть акумуляторну батарею.

4. Зніміть піддон акумуляторної батареї.

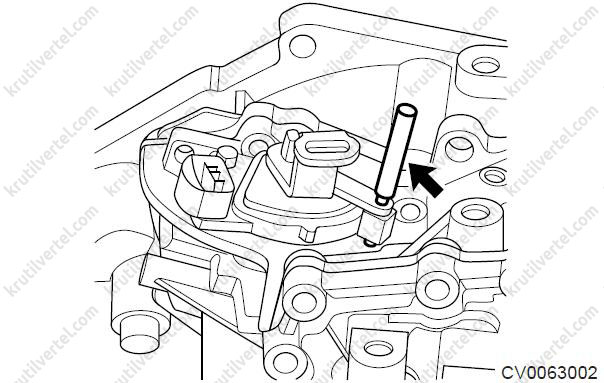

5. У цей час установчий отвір на важелі перемикання передач вирівнюється щодо настановного отвору на перемикачі передач, і в нього вставляється штифт.

6. Викрутіть гайку з важеля перемикання передач.

7. Зніміть пружинну шайбу.

8. Зніміть інсталяційний штифт.

9. Зніміть важіль перемикання.

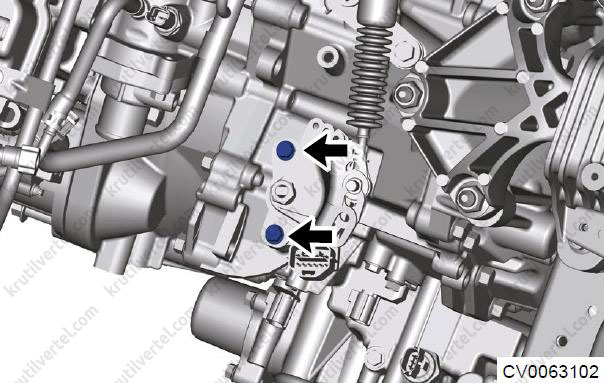

10. Відкрутіть два болти і зніміть перемикач передач.

Увага:
Під час демонтажу та встановлення весь автомобіль перебуває в режимі передачі N.

Примітка:
Момент затягування: 8 - 10 Н∙м.

11. Установка здійснюється у порядку, зворотному порядку зняття.

Охолоджувальна трубка в зборі

Зняття та встановлення

Увага:
- У процесі демонтажу та встановлення не допускайте різких рухів, щоб не пошкодити трубу трансмісійної оливи у зборі.
- Не допускайте потрапляння сторонніх предметів у коробку передач.
- Шланг охолодження трансмісії з'єднаний з внутрішнім мастильним отвором трансмісії, тому необхідно забезпечити чистоту внутрішньої частини шланга.

1. Злийте трансмісійне масло.

2. Зніміть нижній захист двигуна.

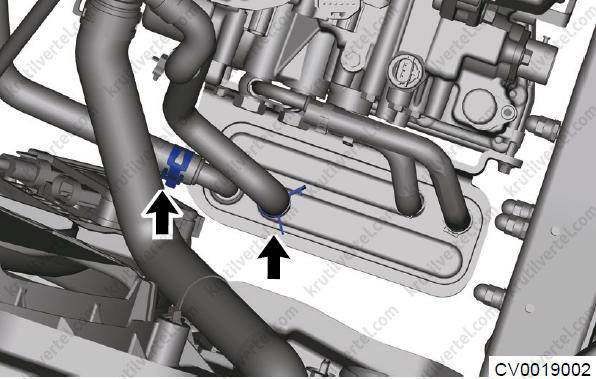

3. За допомогою відповідних плоскогубців послабте затискач і зніміть впускний патрубок рідини, що охолоджує, і зворотну трубку в зборі.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: обов'язково закріпіть затискач у правильному положенні під час встановлення.

Зовнішній фільтр

Зняття та встановлення

1. Злийте трансмісійне масло.

2. Зніміть нижній захист двигуна.

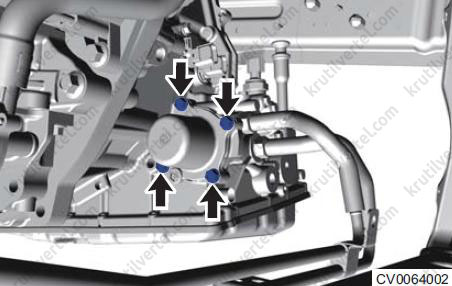

3. Відкрутіть чотири болти (стрілки) між зовнішнім корпусом фільтра та коробкою передач.

Примітка:
Момент затягування: 8 - 10 Н∙м.

4. Зніміть зовнішній корпус фільтра.

5. Зніміть зовнішній фільтр.

6. Вийміть прокладку.

7. Установка здійснюється у порядку, зворотному порядку зняття.

Рознімання

Увага:
- У поєднанні роз'ємів в основному використовується конструкція затискачів, виготовлених литтям під тиском. Не тягніть його сильно, щоб уникнути розриву датчика, ослаблення/розриву затискача та розриву джгута проводів.
- Переконайтеся, що роз'єм вставлено на місце під час встановлення: в момент вставки буде чутно клацання.

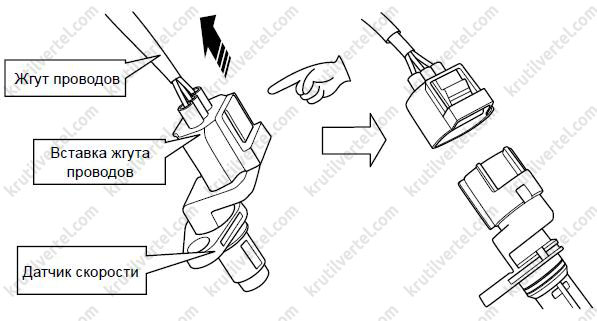

Зняття та встановлення роз'єму датчика швидкості

1. Натисніть на гніздо блокування (стрілка).

2. Від'єднайте гніздо кабельного джгута.

3. Демонтаж завершено.

4. Установка здійснюється у порядку, зворотному порядку зняття.

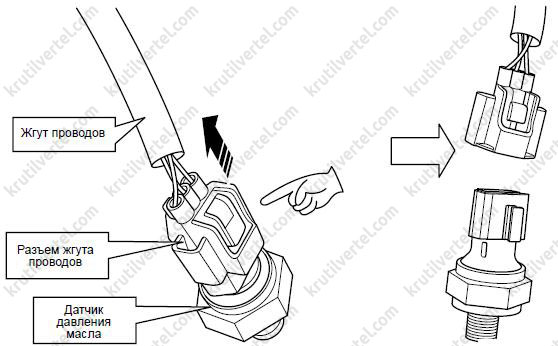

Зняття та встановлення роз'єму датчика тиску масла

1. Натисніть на гніздо блокування (стрілка).

2. Від'єднайте гніздо кабельного джгута.

3. Демонтаж завершено.

4. Установка здійснюється у порядку, зворотному порядку зняття.

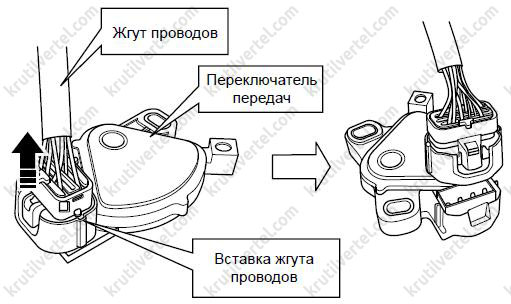

Зняття та встановлення роз'єму перемикача передач

1. Натисніть на гніздо блокування (стрілка).

2. Від'єднайте гніздо кабельного джгута.

3. Демонтаж завершено.

4. Установка здійснюється у порядку, зворотному порядку зняття.

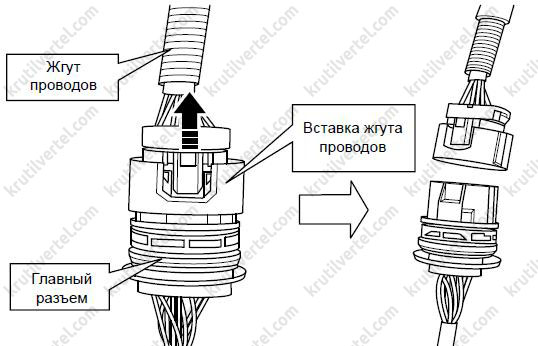

Зняття та встановлення роз'єму головного джгута проводів

1. Натисніть на гніздо блокування (стрілка).

2. Від'єднайте гніздо кабельного джгута.

3. Демонтаж завершено.

4. Установка здійснюється у порядку, зворотному порядку зняття.

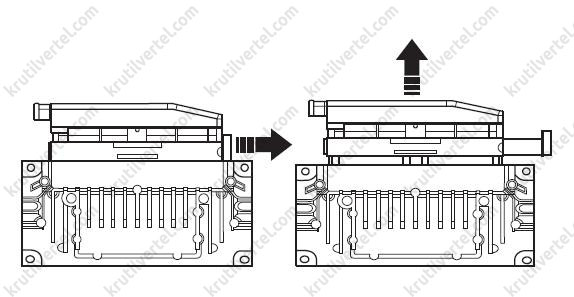

Зняття та встановлення роз'єму блоку керування коробкою передач

1. Потягніть праворуч (стрілка).

2. Потім підніміть гніздо (стрілка).

3. Від'єднайте роз'єм кабельного джгута.

4. Демонтаж завершено.

5. Установка здійснюється у порядку, зворотному порядку зняття.

Блок управління коробкою передач (TCU)

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Від'єднайте гніздо блоку керування коробкою передач.

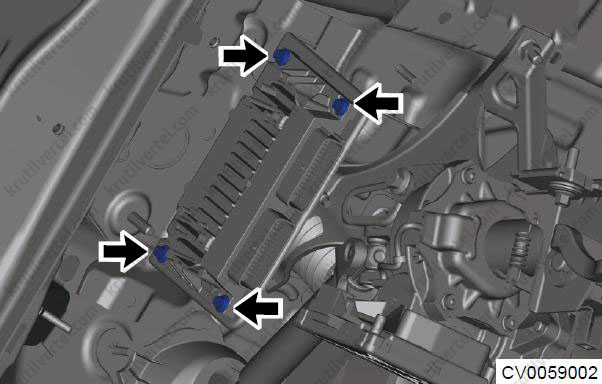

4. Відкрутіть чотири болти (стрілки) з блоку керування коробкою передач.

Примітка:
Момент затягування: 6 ± 1 Н∙м.

5. Демонтаж завершено.

6. Відкрутіть три кріпильні гайки (стрілки) з кронштейна блоку керування коробкою передач.

7. Установка здійснюється у порядку, зворотному порядку зняття.

Регулятор механізму перемикання передач

Зняття та встановлення

1. Потягніть стоянкове гальмо вгору.

2. Перейдіть до положення N.

3. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

4. Від'єднайте «негативний» дріт від акумулятора.

5. Зніміть підлогову консоль.

6. Від'єднайте кабель перемикання від контролера перемикання.

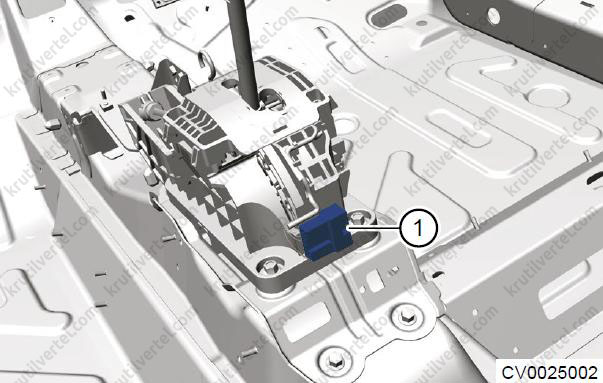

7. Від'єднайте роз'єм джгута проводів контролера механізму перемикання передач (1).

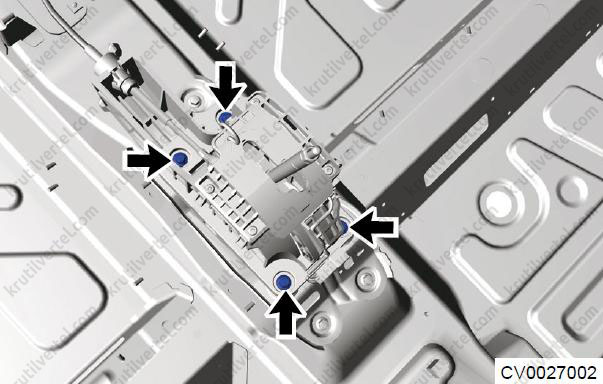

8. Викрутіть болти (стрілки) з регулятора механізму перемикання передач.

9. Демонтаж завершено.

10. Установка здійснюється у порядку, зворотному порядку зняття.
