7. Блок циліндрів та його компоненти
Увага:
- Щоб уникнути травм при знятті/встановленні блоку циліндрів та його компонентів, обов'язково надягайте засоби індивідуального захисту.
- При знятті/встановленні блоку циліндрів та його компонентів будьте обережні, щоб не подряпати лакофарбове покриття кузова.
Двигун 1,5л
Переднє сальникове ущільнення колінчастого валу
Зняття
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть кришку двигуна.
4. Зніміть ремінь приводу допоміжних агрегатів.
5. Зніміть переднє сальникове ущільнення колінчастого валу в зборі:

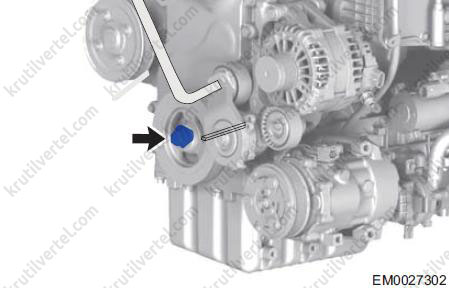

- Відкрутіть кріпильний болт (стрілка) шківа колінчастого валу.
Примітка:
1. Момент затягування:
1-й крок: 100 ± 10 Н∙м.
2-й крок: 120±10°.
2. Візьміть жорсткий залізний стрижень, вигнутий праворуч на належний кут, і вставте вигнуту частину в проміжок у нижній частині кронштейна генератора. Використовуйте інший зігнутий праворуч стрижень як опору, вставивши його в канавку шківа колінчастого вала для блокування валу, і зніміть болти.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Візьміть жорсткий залізний стрижень, вигнутий праворуч на належний кут, і вставте вигнуту частину в зазор в нижній частині кронштейна")
- Зніміть шків колінчастого валу.
- За допомогою плоскої викрутки, оберненої захисною стрічкою, витягніть переднє сальникове ущільнення колінчастого валу (стрілка).
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою плоскої викрутки, оберненої захисною стрічкою, вийміть переднє сальникове ущільнення колінчастого валу (стрілка)")
Встановлення
Увага:
- Перед встановленням нового сальника нанесіть шар моторного масла на напрямний пристрій переднього сальникового ущільнення колінчастого валу.
- Перед складанням видаліть бруд з поверхні з'єднання і нанесіть шар моторного масла на поверхню з'єднання і край сальника (за винятком сальника з нанесеним на поверхню воском).
- Переконайтеся, що кромка переднього сальникового ущільнення колінчастого валу не подряпана в процесі встановлення. Якщо пошкоджено, негайно замініть його.

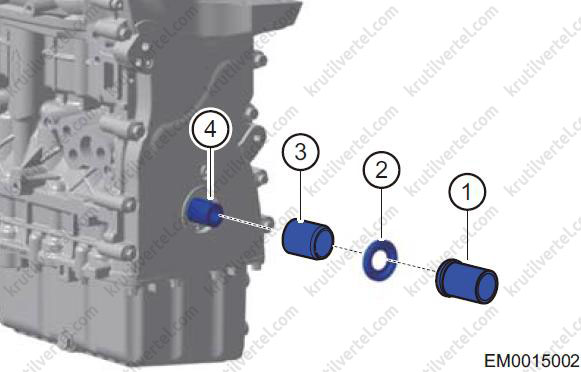

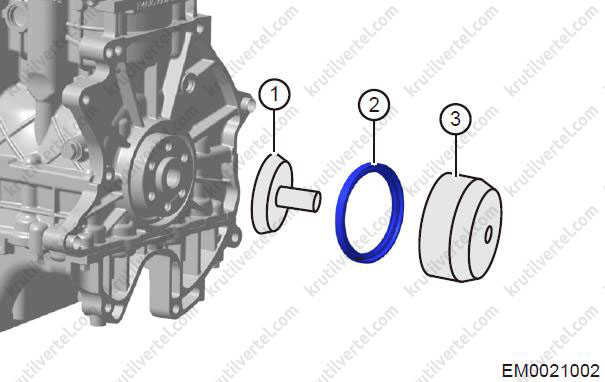

1. Встановіть напрямний пристрій (3) переднього сальникового ущільнення колінчастого валу на колінчастий вал (4).
2. Встановіть нове сальникове ущільнення (2) на напрямний пристрій переднього сальникового ущільнення колінчастого валу, потім рівномірно та повністю встановіть нове сальникове ущільнення у фіксатор сальника за допомогою установника переднього сальникового ущільнення колінчастого вала (1).
Увага:
- Поверхня сальникового ущільнення повинна бути нижчою за торцеву поверхню отвору сальника кришки механізму газорозподілу на 0 - 1 мм.
- У процесі складання переконайтеся, що край сальника не має пошкоджень.
- У процесі встановлення сальникового ущільнення не допускається відхилення на 5° і більше, і не повинно бути жодних зламів та виступів у зовнішній гумі сальника.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "У процесі збирання переконайтеся, що край сальника не має пошкоджень")
3. Інші операції зі встановлення здійснюються у порядку, зворотному порядку зняття.
Маховик
Зняття
1. Зніміть коробку передач.
2. Зніміть маховик у збиранні:

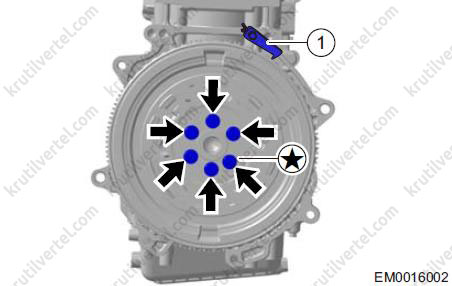

- Встановіть фіксуючий пристрій маховика (1) для фіксації маховика.
- Відкрутіть шість кріпильних болтів (стрілки) з маховика у зборі та зніміть маховик у зборі.
Увага:
- Під час виконання цієї операції будьте обережні.
- НЕ знімайте всі шість болтів, не вживши додаткових заходів.
- Кріпильні болти маховика після зняття необхідно утилізувати. У жодному разі не використовуйте їх повторно.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Відверніть шість кріпильних болтів (стрілки) з маховика в зборі і зніміть маховик у зборі")
Перевірка технічного стану
Виконується так само, як і на двигуні 2,0 л (див. нижче).
Встановлення
Увага:
Отвори під болти кріплення на маховику розташовані асиметрично. Під час встановлення простежте, щоб болти кріплення маховика збіглися з отворами під болти.
Моделі з роботизованою коробкою передач:
1. Перед встановленням необхідно повернути маховик у вихідне положення. Виконайте таке:

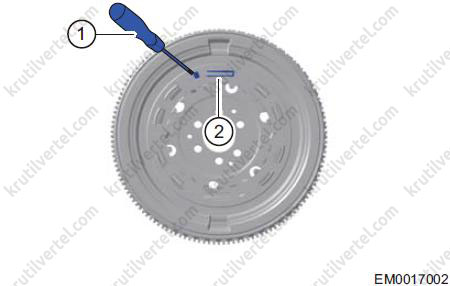

- Вставте викрутку (1) з плоским наконечником у проріз на фланці (стрілка), потім повертайте його доти, доки обидва важелі блокування не можна буде встановити у проріз фланця (2). Переконайтеся, що обидва важелі блокування можна перемістити вниз та заблокувати.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Вставте викрутку (1) з плоским наконечником у проріз на фланці (стрілка), потім повертайте його до тих пір, поки обидва важелі блокування не можна буде встановити")

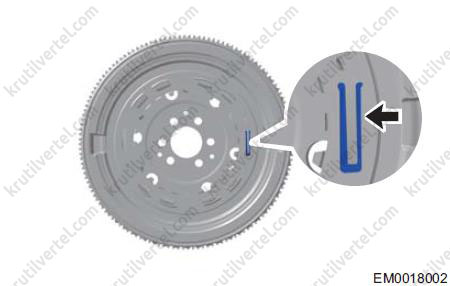

- Маховик після повернення у вихідне положення показаний на малюнку.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів і його компоненти Чері Тігго 8 з 2018 року]( "Маховик після повернення у вихідне положення показаний на малюнку")
Продовження опису спільних робіт:
2. Злегка натисніть на маховик після вирівнювання під час складання. Не стукайте по маховику молотком.
3. Під час встановлення маховика в зборі попередньо затягніть кріпильні болти (стрілка) і встановіть фіксуючий пристрій маховика (1), потім затягніть кожен болт маховика по діагоналі по порядку (див. малюнок вище). Момент затягування:
- 1-й крок: 35 ± 5 Н∙м.
- 2 крок: 45°± 5°.
4. Інші операції зі встановлення проводяться у порядку, зворотному порядку зняття.
Заднє сальникове ущільнення колінчастого валу
Зняття та встановлення
Виконується так само, як і на двигуні 2,0 л (див. нижче).
Блок циліндрів
Усі операції з ремонту та перевірки блоку циліндрів виконуються аналогічно, як і на двигуні 2,0 л (див. нижче). Усі значення технічних даних та параметрів див. у відповідній таблиці для цього двигуна в кінці розділу.
Двигун 2,0 л
Переднє сальникове ущільнення колінчастого валу
Зняття
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть кришку двигуна.
4. Зніміть ремінь приводу допоміжних агрегатів.
5. Зніміть проміжний шків ременя приводу допоміжних агрегатів.
6. Зніміть натяжний пристрій у збиранні ременя приводу допоміжних агрегатів.
7. Зніміть ремень приводу газорозподільного механізму.
8. Зніміть переднє сальникове ущільнення колінчастого валу в зборі:

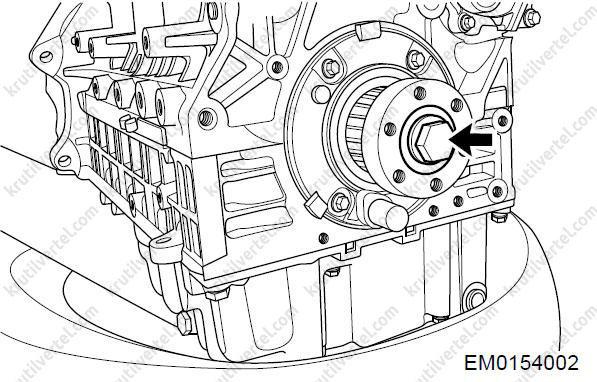

- Послабте кріпильний болт ексцентрикового приводу колінчастого валу (стрілка).
Примітка:
1. Момент затягування:
1-й крок: 130 ± 10 Н∙м.
2-й крок: 65 ± 5°.
2. Перш ніж послабити кріпильний болт ексцентрикового приводу колінчастого валу переведіть важіль селектора в положення «D», потім попросіть другого техніка натиснути на педаль гальма, щоб механічно заблокувати колінчастий вал.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Перш ніж послабити кріпильний болт ексцентрикового приводу колінчастого валу переведіть важіль селектора на положення D, потім попросіть другого техніка на мотор колінчастий вал")

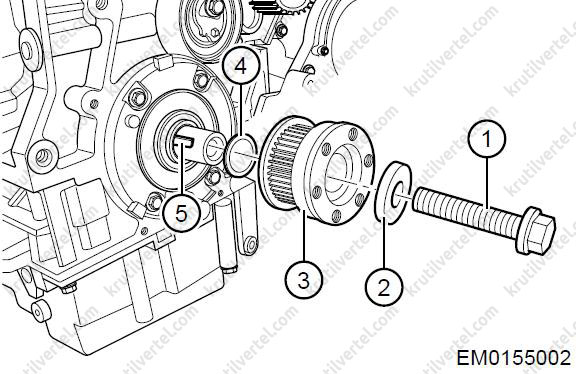

- Остаточно відверніть кріпильний болт ексцентрикового приводу колінчастого валу (1), після чого зніміть шайбу (2), ексцентриковий привід колінчастого валу в зборі (3), диск (4) і сегментну шпонку (5) по порядку.
Примітка:
Сегментну шпонку легко пропустити, оскільки вона дуже маленька. Не забудьте встановити її в процесі встановлення.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Остаточно відверніть кріпильний болт ексцентрикового приводу колінчастого вала (1), після чого зніміть шайбу (2), ексцентриковий привід 4) шпонку (5) по порядку")
- За допомогою плоскої викрутки, оберненої захисною стрічкою, витягніть переднє сальникове ущільнення колінчастого валу.
Встановлення
Увага:
- Перед встановленням нового сальника нанесіть шар моторного масла на напрямний пристрій переднього сальникового ущільнення колінчастого валу.
- Перед складанням видаліть бруд з поверхні з'єднання і нанесіть шар моторного масла на поверхню з'єднання і край сальника (за винятком сальника з нанесеним на поверхню воском).
- Переконайтеся, що кромка переднього сальникового ущільнення колінчастого валу не подряпана в процесі встановлення. Якщо пошкоджено, негайно замініть його.

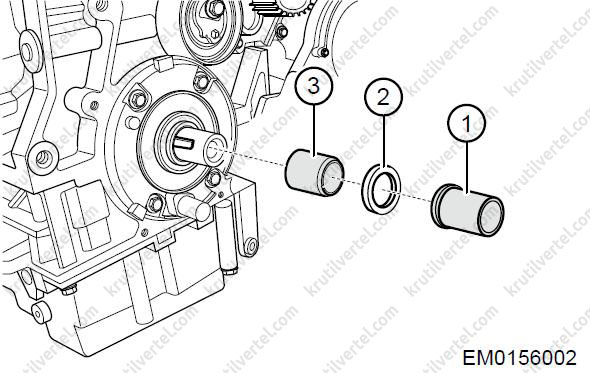

1. Встановіть напрямний пристрій (3) переднього сальникового ущільнення колінчастого валу на колінчастий вал.
2. Встановіть нове сальникове ущільнення (2) на напрямний пристрій переднього сальникового ущільнення колінчастого валу, потім рівномірно та повністю встановіть нове сальникове ущільнення у фіксатор сальника за допомогою установника переднього сальникового ущільнення колінчастого вала (1).
Увага:
- Поверхня сальникового ущільнення повинна бути нижчою за торцеву поверхню отвору сальника кришки механізму газорозподілу на 0 - 1 мм.
- У процесі складання переконайтеся, що край сальника не має пошкоджень.
- У процесі встановлення сальникового ущільнення не допускається відхилення на 5° і більше, і не повинно бути жодних зламів та виступів у зовнішній гумі сальника.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "У процесі встановлення сальникового ущільнення не допускається відхилення на 5° і більше, і не повинно бути ніяких зламів та виступів у зовнішній гумі сальника")
3. Інші операції зі встановлення здійснюються у порядку, зворотному порядку зняття.
Маховик
Зняття
1. Зніміть коробку передач.
2. Зніміть маховик у збиранні:

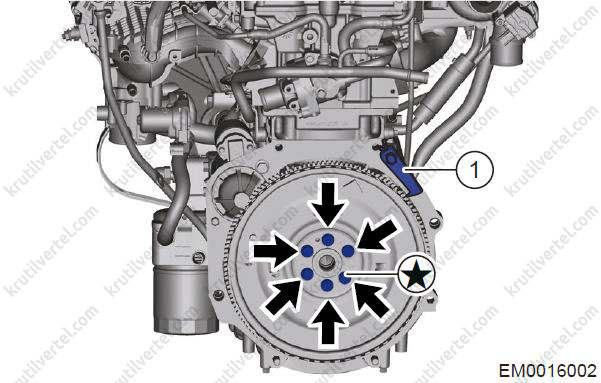

- Встановіть фіксуючий пристрій маховика (1) для фіксації маховика.
- Відкрутіть шість кріпильних болтів (стрілки) з маховика у зборі та зніміть маховик у зборі.
Увага:
Кріпильні болти маховика після зняття необхідно утилізувати. У жодному разі не використовуйте їх повторно.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Відверніть шість кріпильних болтів (стрілки) з маховика в зборі і зніміть маховик у зборі")
Перевірка технічного стану
1. Перевірте задній диск датчика положення колінчастого валу на наявність пошкоджень або деформацій. У разі пошкодження замініть маховик. Перед встановленням очистіть задній диск.
2. Перевірте, чи зубчасте кільце стартера не зношене. При надмірному зносі замініть маховик.
Встановлення
Увага:
Отвори під болти кріплення на маховику розташовані асиметрично. Під час встановлення простежте, щоб болти кріплення маховика збіглися з отворами під болти.
1. Злегка натисніть на маховик після вирівнювання під час складання. Не стукайте по маховику молотком.
2. Під час встановлення маховика в зборі попередньо затягніть кріпильні болти (стрілка) і встановіть фіксуючий пристрій маховика (1), потім затягніть кожен болт маховика по діагоналі по порядку (див. малюнок вище). Момент затягування:
- 1-й крок: 35 ± 5 Н∙м.
- 2 крок: 45°± 5°.
3. Інші операції зі встановлення здійснюються у порядку, зворотному порядку зняття.
Заднє сальникове ущільнення колінчастого валу
Зняття
1. Зніміть маховик у збиранні.

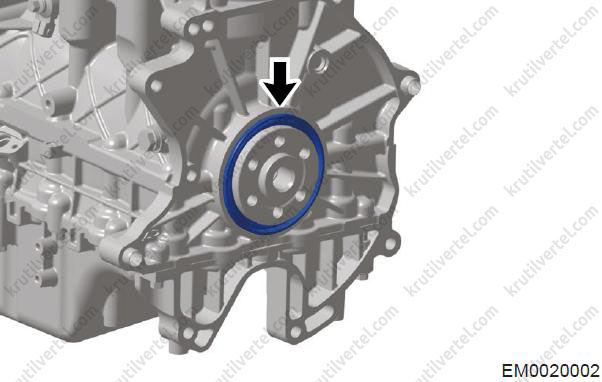

2. Зніміть заднє масляне ущільнення колінчастого валу:
За допомогою викрутки з наконечником, обгорненим ізолентою, зніміть заднє сальникове ущільнення колінчастого валу (стрілка).
Увага:
При знятті сальника будьте обережні, щоб не подряпати блок циліндрів.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою викрутки з наконечником, обгорнутим ізолентою, зніміть заднє сальникове ущільнення колінчастого валу (стрілка)")
Встановлення
Увага:
- Перед встановленням обов'язково очистіть бруд навколо фіксатора сальника та на внутрішній стінці.
- Перед встановленням перевірте сальник на наявність пошкоджень. Якщо є пошкодження, замініть його.
- Переконайтеся, що край заднього сальникового ущільнення колінчастого валу не подряпаний у процесі установки.
- Будьте обережні, щоб не пошкодити фіксатор сальника в процесі встановлення.
1. Встановіть заднє сальникове ущільнення колінчастого валу:
- Нанесіть моторне масло на зовнішній фіксатор і край сальника колінчастого валу.
Примітка:
Сальник із нанесеним на поверхню воском не застосовується.
- Встановіть напрямний пристрій (1) на колінчастий вал.
- Встановіть нове сальникове ущільнення (2) на напрямний пристрій заднього сальникового ущільнення колінчастого валу, потім рівномірно і повністю встановіть нове сальникове ущільнення фіксатор сальника за допомогою установника заднього сальникового ущільнення колінчастого вала (3).
Увага:
- Поверхня сальникового ущільнення повинна бути нижчою за задню торцеву поверхню отвору посадкового місця блоку циліндрів на 0–1 мм.
- У процесі складання переконайтеся, що край сальника не має пошкоджень.
- У процесі встановлення сальникового ущільнення не допускається відхилення на 5° і більше, і не повинно бути жодних зламів та виступів у зовнішній гумі сальника.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть напрямний пристрій (1) на колінчастий вал")
2. Інші операції зі встановлення здійснюються у порядку, зворотному порядку зняття.
Блок циліндрів

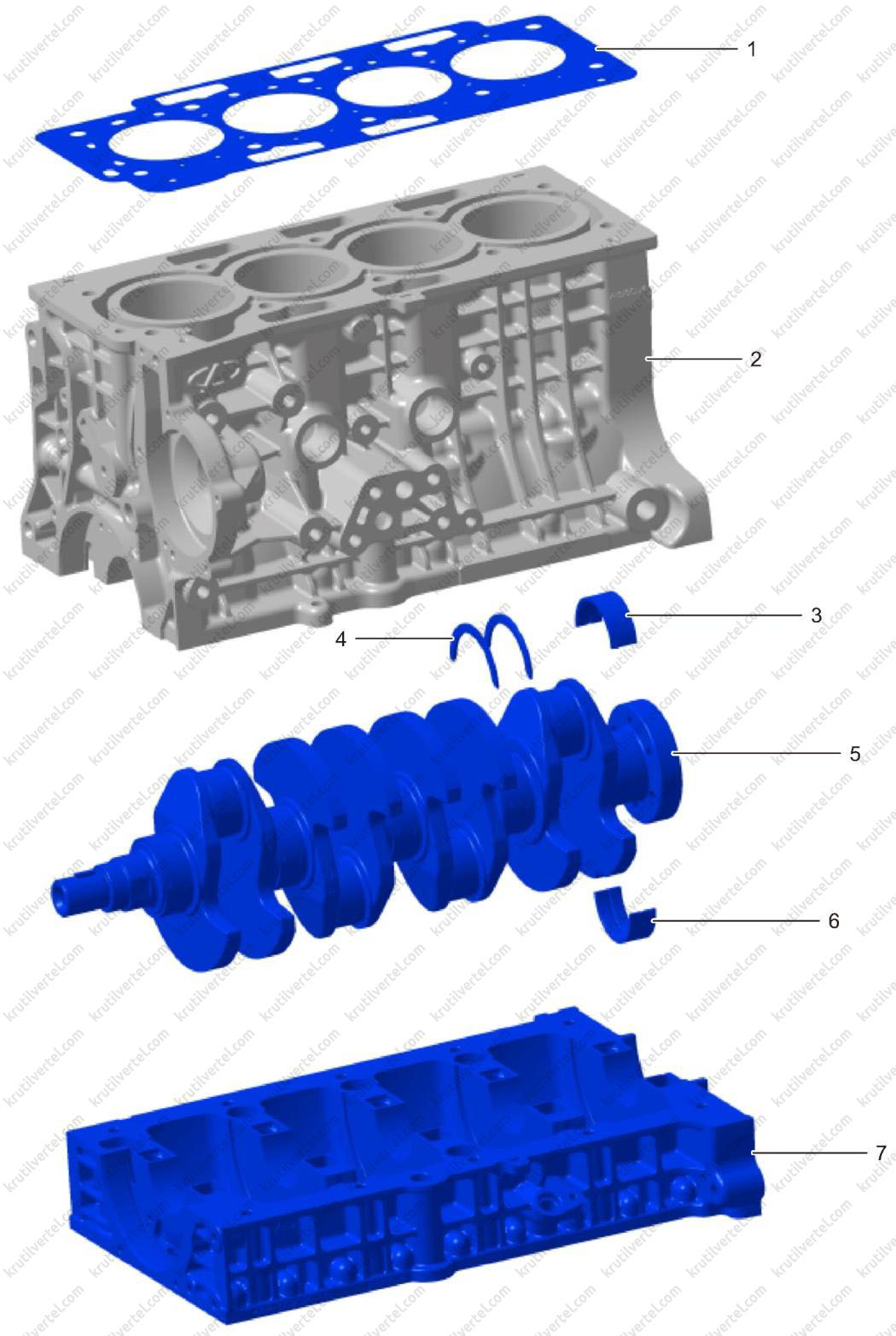

Складові елементи
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Блок циліндрів")
- Прокладає головку блоку циліндрів.
- Блок циліндрів.
- Верхня вкладка корінного підшипника колінчастого валу.
- Завзята шайба.
- Колінчастий вал.
- Нижня вкладка корінного підшипника колінчастого валу.
- Рама блоку циліндрів у збиранні.

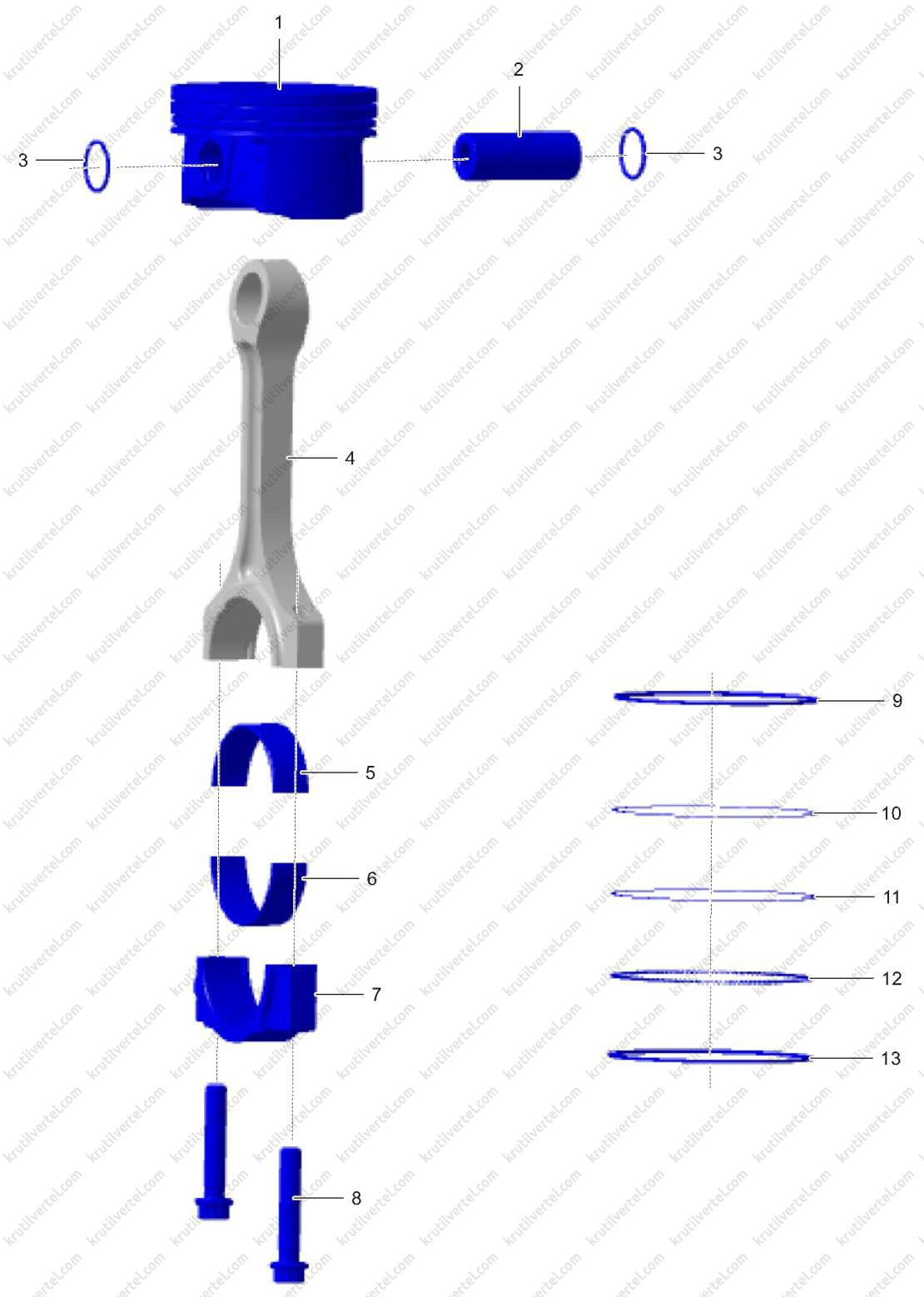

![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Шатун у зборі")
- Поршень.
- Поршневий палець (напівплавний).
- Еластична пружинна стопорна каблучка.
- Шатун у зборі.
- Верхня вкладка шатунного підшипника.
- Нижня вкладка шатунного підшипника.
- Кришка шатунного підшипника.
- Кріпильний болт кришки шатунного підшипника.
- Перше компресійне кільце.
- Друге компресійне кільце.
- Верхній скребок.
- Розширювач.
- Нижній скребок.
Розбирання
1. Зніміть ремінь приводу допоміжного обладнання.
2. Зніміть проміжний шків.
3. Зніміть натяжний пристрій.
4. Зніміть термостат у збиранні.
5. Зніміть гніздо термостата.

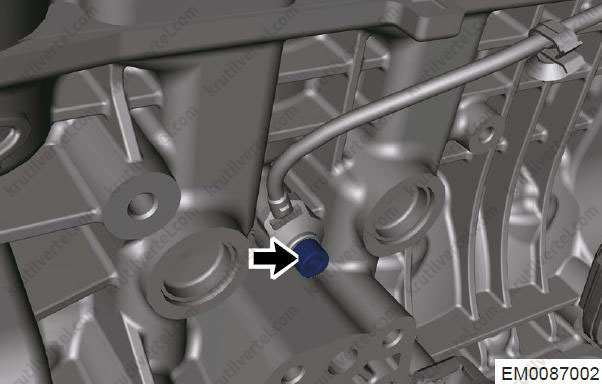

6. Зніміть датчик детонації:

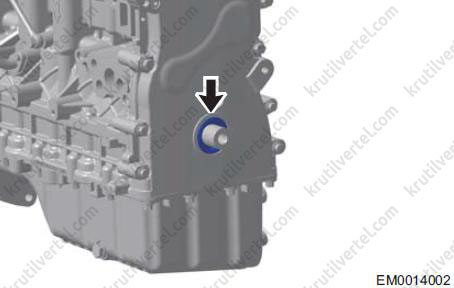

Відкрутіть кріпильний болт датчика детонації (стрілка) та зніміть датчик детонації.
Примітка:
Момент затяжки: 20 ± 5 Н∙м.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Відверніть кріпильний болт датчика детонації (стрілка) і зніміть датчик детонації")

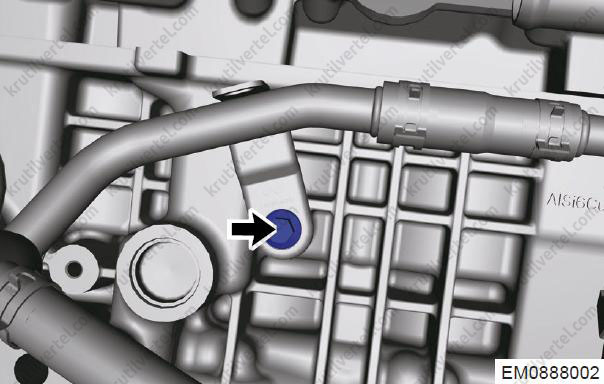

7. Зніміть трубу охолоджувальної рідини:
Відкрутіть кріпильний болт (стрілка) з труби охолоджувальної рідини.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Відверніть кріпильний болт (стрілка) з труби охолоджуючої рідини")
8. Зніміть генератор у зборі та монтажний кронштейн.
9. Зніміть компресор кондиціонера та монтажний кронштейн.
10. Зніміть трубку двигуна.
11. Зніміть модуль масляного фільтра.
12. Зніміть передній сальник колінчастого валу.
13. Зніміть маховик у збиранні.
14. Зніміть задній сальник колінчастого валу.
15. Зніміть кришку головки блоку циліндрів у збиранні.
16. Зніміть масляний піддон у збиранні.
17. Зніміть механізм газорозподілу.
18. Зніміть розподільні вали впускних та випускних клапанів у зборі
19. Зніміть головку блоку циліндрів у збиранні.
20. Зніміть масляний насос.
21. Зніміть масловідбивач у зборі:

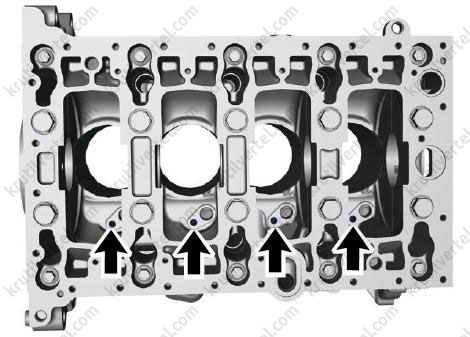

- Відкрутіть кріпильні болти масловідбивача (стрілки).
Примітка:
Момент затягування: 8 ± 3 Н∙м.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Відверніть кріпильні болти масловідбивача (стрілки)")
- Зніміть масловідбивач у зборі.
22. Зніміть поршні та шатуни у зборі:

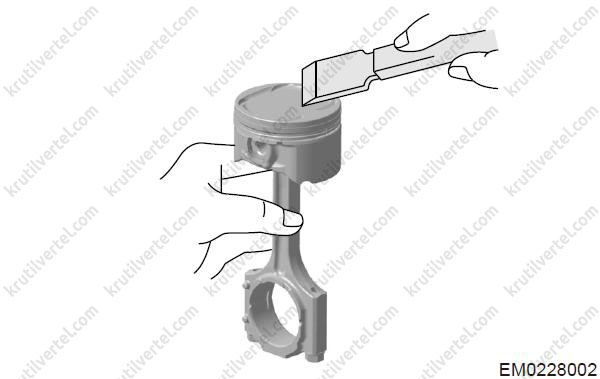

- Використовуючи розгортку або аналогічний інструмент, видаліть усі відкладення нагару з верхньої частини циліндра.
- Поверніть колінчастий вал таким чином, щоб поршні циліндрів №1 та №4 перемістилися в нижню мертву точку. Відкрутіть болти (стрілка) кріплення кришок шатунних підшипників циліндрів №1 і №4 і зніміть кришки.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів і його компоненти Чері Тігго 8 з 2018 року]( "Поверніть колінчастий вал таким чином, щоб поршні циліндрів №1 і №4 перемістилися в нижню мертву точку")

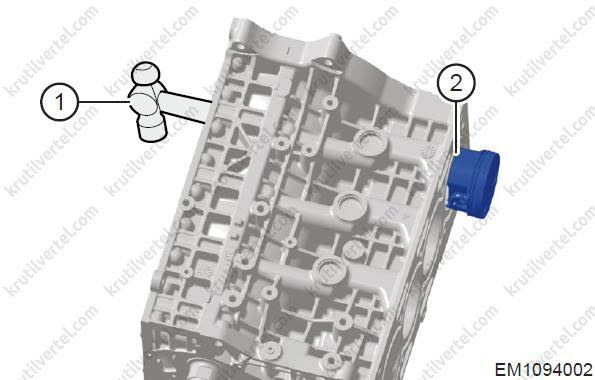

- За допомогою рукоятки (1) молотка виштовхніть поршень і шатун у зборі (2) циліндрів №1 та №4 із блоку циліндрів.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою рукоятки (1) молотка виштовхніть поршень і шатун у зборі (2) циліндрів №1 і №4 з блоку циліндрів")
- Порядок зняття шатунів та поршнів у зборі циліндрів №2 та №3 аналогічний.
Увага:
- Щоб уникнути пошкодження дзеркала циліндрів, будьте обережні, виштовхуючи поршні.
- Позначте зняті поршні та шатуни у зборі, щоб відрізнити їх.
- Болти кріплення шатунів повинні встановлюватися в ті самі отвори.
- Під час збирання використовуйте нові болти.

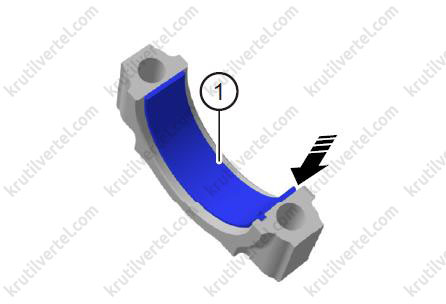

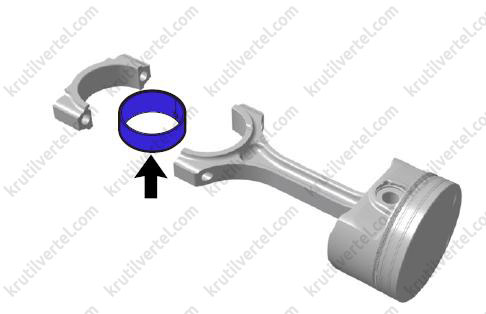

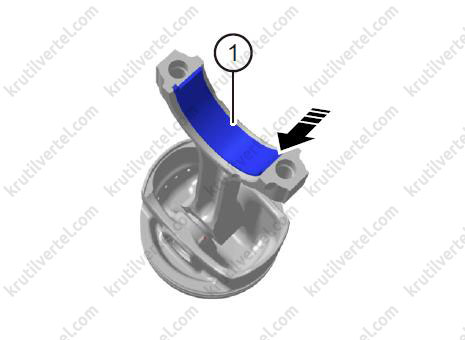

23. Зніміть вкладки шатунного підшипника (стрілка).
Примітка:
Розташуйте зняті деталі правильно.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Зніміть вкладки шатунного підшипника (стрілка)")
24. Зніміть поршневі кільця:

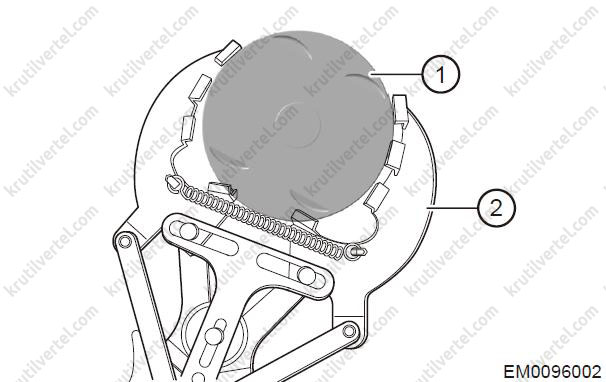

- За допомогою зйомника (1) зніміть два компресійні кільця (2).
Увага:
Перед зняттям поршневого кільця перевірте його зазор. За необхідності повторного використання кільця відзначте його положення.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою зйомника (1) зніміть два компресійні кільця (2)")

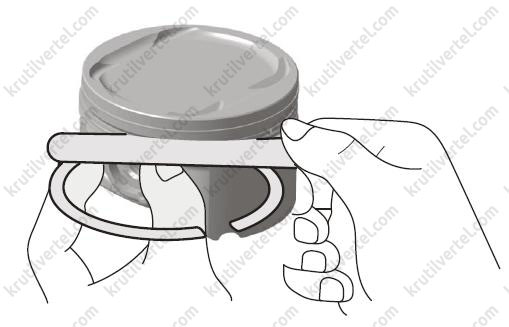

- Зніміть вручну скребки олійного кільця та розширювач.
25. Відокремте поршень від шатуна:

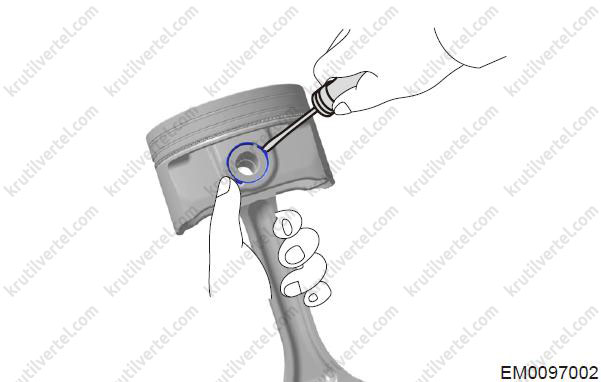

- За допомогою викрутки з плоским наконечником підтягніть кільця з обох боків поршневого пальця.
Увага:
Еластичне пружинне стопорне кільце має велику силу розтягування. Будьте обережні під час зняття, щоб уникнути травм.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою викрутки з плоским наконечником підтягніть стопорні кільця з обох боків поршневого пальця")
- Зніміть поршневий палець у збиранні.

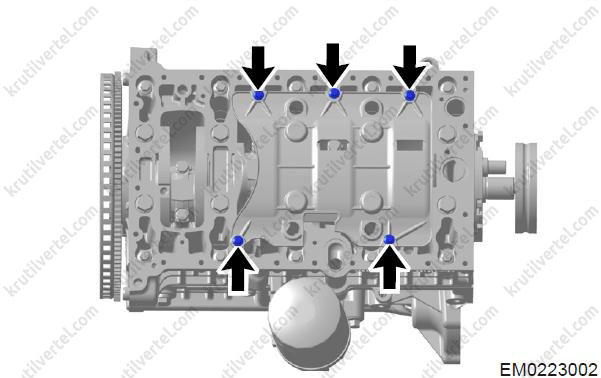

26. Зніміть колінчастий вал:

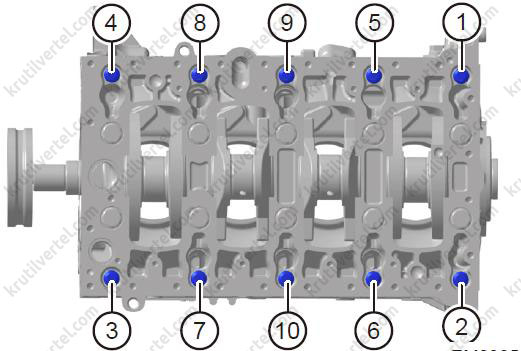

- Поступово ослабте і зніміть болти рами колінчастого валу в порядку, показаному на малюнку.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Рівномірно ослабте та зніміть кріпильні болти рами колінчастого валу в порядку, показаному на малюнку")
- Поступово ослабте і зніміть болти кришки корінного підшипника колінчастого валу в порядку, показаному на малюнку.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Рівномірно ослабте і зніміть кріпильні болти кришки корінного підшипника колінчастого валу в порядку, показаному на малюнку")
- Зніміть раму колінчастого валу в зборі.
Примітка:
Якщо раму колінчастого валу важко зняти з-за герметика, злегка постукайте гумовим молотком, щоб послабити її. Слідкуйте за тим, щоб не пошкодити навколишні компоненти.
- Зніміть колінчастий вал у зборі.
Увага:
Будьте обережні при знятті колінчастого валу, оскільки він важкий. Якщо потрібно, попросіть інших операторів допомогти. Не допускайте подряпин на контактних поверхнях між колінчастим валом та вкладишем підшипника.
27. Зніміть шайби:
Зніміть упорні шайби (1) колінчастого валу з блоку циліндрів.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Зніміть упорні шайби (1) колінчастого валу з блоку циліндрів")

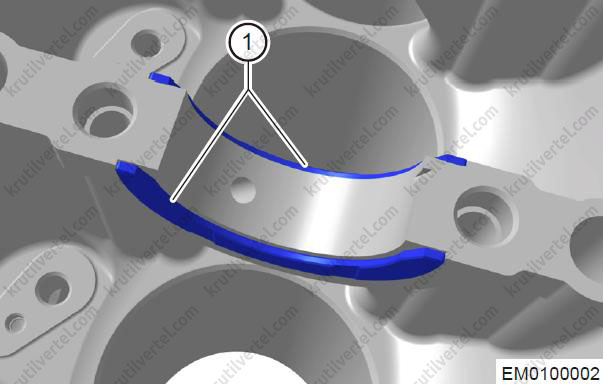

28. Зніміть вкладки корінних підшипників колінчастого валу:
- Злегка натисніть на верхню вкладку (1) корінного підшипника колінчастого валу в напрямку стрілки, щоб зняти його.
Примітка:
- Зніміть верхні частини вкладишів інших корінних підшипників аналогічним чином.
- Зверніть увагу на положення мітки. Обережно виштовхніть вкладку, як показано на малюнку. Якщо натискати на вкладку в протилежному напрямку, це може призвести до пошкодження вкладки підшипника та інших компонентів.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Зверніть увагу на положення мітки. Обережно виштовхніть вкладку, як це показано на малюнку")
- Аналогічним чином зніміть нижні вкладки корінних підшипників колінчастого валу.
29. Зніміть форсунки охолодження поршнів:
Відкрутіть кріпильні болти (стрілки) форсунок охолодження поршня і витягніть форсунки з блоку циліндрів.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Відверніть кріпильні болти (стрілки) форсунок охолодження поршня і вийміть форсунки з блоку циліндрів")
Перевірка технічного стану
1. Перевірте блок циліндрів:
- Ретельно очистіть блок циліндрів двигуна та перевірте всі отвори на герметичність.
- Перевірте гільзу циліндра на наявність тріщин.
- Перевірте блок циліндрів на наявність тріщин.
Увага:
НЕ ПРОМИВАЙТЕ циліндри за високої температури; це може призвести до виходу гільзи за межі блоку циліндрів.

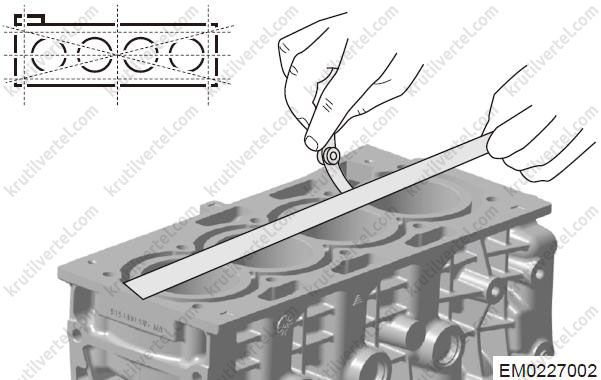

2. Перевірте площину верхньої поверхні блоку циліндрів, що сполучається:
- Очистіть верхню поверхню блоку циліндрів, що сполучається.
- Використовуючи прецизійну повірочну лінійку та товщиномір, виміряйте площинність верхньої поверхні блоку циліндрів. У жодному разі не шліфуйте верхню поверхню блоку циліндрів. Якщо площина верхньої поверхні блоку циліндрів перевищує граничну, замініть блок циліндрів.
| Вимірюваний параметр | Задані умови |
| Площина верхньої поверхні блоку циліндрів | 0,04 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів і його компоненти Чері Тігго 8 з 2018 року]( "Перевірте площинність верхньої поверхні блоку циліндрів, що сполучається")
3. Перевірте поршень:
- За допомогою скребка видаліть відкладення нагару з днища поршня.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою скребка видаліть відкладення нагару з днища поршня")
- За допомогою поршневого кільця видаліть відкладення нагару з канавок поршневих кілець.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою поршневого кільця видаліть відкладення нагару з канавок поршневих кілець")

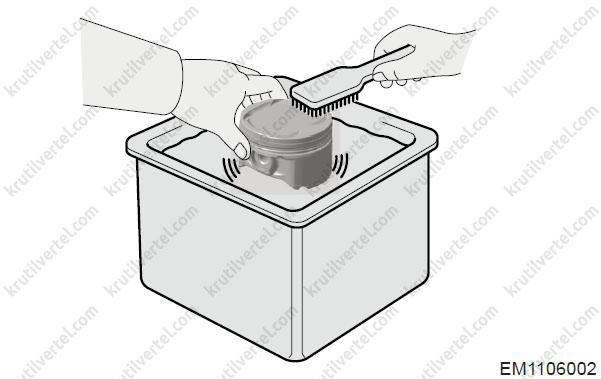

- Ретельно очистіть поршень за допомогою щітки та розчинника.
Увага:
НЕ використовуйте дротяну щітку для очищення.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Ретельно очистіть поршень за допомогою щітки та розчинника")

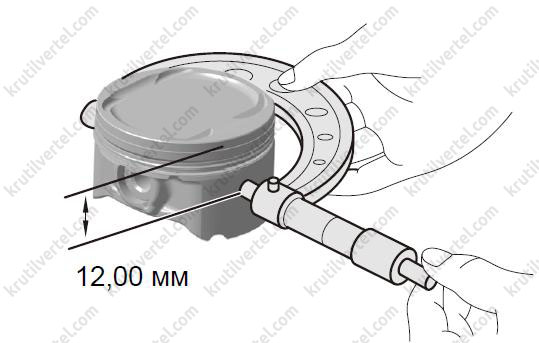

- Виміряйте діаметр поршня у точці, показаній на малюнку. Якщо діаметр поршня виходить за межі допустимих значень, замініть поршень із шатуном у зборі.
| Вимірюваний параметр | Задані умови |
| Діаметр поршня | 83,64 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")

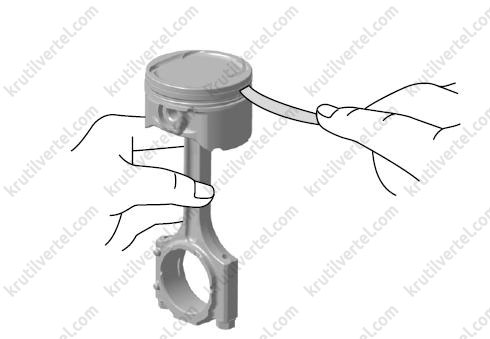

4. Перевірте проміжок між поршневим кільцем і торцем канавки поршневого кільця:
За допомогою щупа виміряйте зазор між новим поршневим кільцем та торцем канавки поршневого кільця. Якщо торцевий зазор поршневого кільця виходить за межі допустимих значень, замініть поршневе кільце та поршень у зборі.
| Вимірюваний параметр | Задані умови |
| Торцевий проміжок канавки першого компресійного кільця | 0,1 мм |
| Торцевий зазор канавки другого компресійного кільця | 0,1 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")
5. Перевірте зазор у замку поршневого кільця:

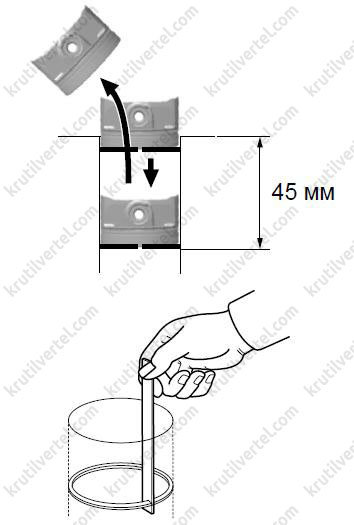

- За допомогою поршня проштовхніть поршневе кільце з верхньої частини циліндра в точку, розташовану за 45 мм від нижньої частини отвору циліндра. Підтримуйте поршневе кільце у горизонтальному положенні.
- Виміряйте знос поршневого кільця в цій точці за допомогою щупа. Якщо зазор у замку поршневого кільця виходить за межі допустимих значень, встановіть новий комплект поршневих кілець. Якщо зазор у замку все одно виходить за межі допустимих значень, замініть блок циліндрів у збиранні.
| Вимірюваний параметр | Задані умови |
| Зазори в замках поршневих кілець | Перше кільце | 0,2 - 0,3 мм |
| Друге кільце | 0,3 - 0,5 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")

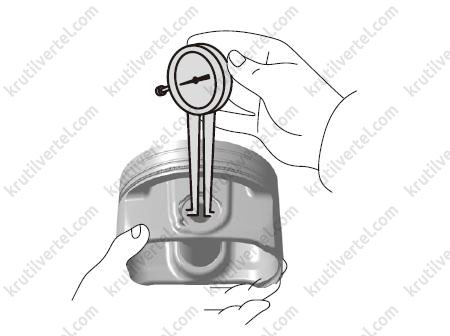

6. Перевірте поршневий палець:
- За допомогою товщиноміра виміряйте діаметр отвору під поршневий палець. Якщо діаметр отвору під поршневим палцем виходить за межі допустимих значень, замініть поршень.
| Вимірюваний параметр | Задані умови |
| Діаметр отвору під поршневий палець | 21 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")

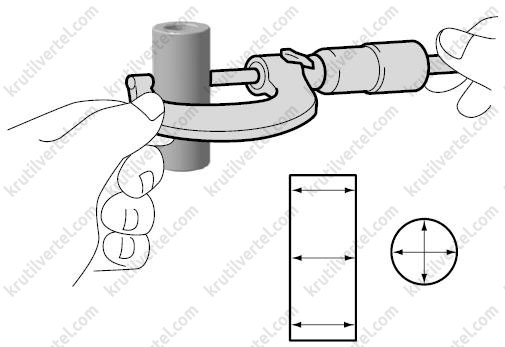

- За допомогою мікрометра для вимірювання зовнішнього діаметра виміряйте діаметр поршневого пальця. Якщо діаметр поршневого пальця виходить за межі допустимих значень, замініть поршневий палець.
| Вимірюваний параметр | Задані умови |
| Діаметр поршневого пальця | 21 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")

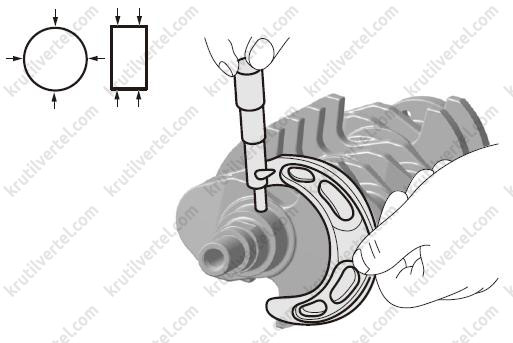

7. Перевірте діаметр корінної шийки колінчастого валу:
За допомогою мікрометра виміряйте зовнішній діаметр корінної шийки колінчастого валу, потім поверніть колінчастий вал на 90 ° і повторіть вимірювання. Якщо діаметр корінної шийки колінчастого валу виходить за межі допустимих значень, замініть вкладки корінних підшипників і перевірте зазор у корінних підшипниках. Якщо після встановлення нових вкладишів зазор у корінних підшипниках все одно виходить за межі допустимих значень, замініть колінчастий вал.
| Вимірюваний параметр | Задані умови |
| Діаметр корінної шийки колінчастого валу | 54 мм |
| Циліндричність | 0,008 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")

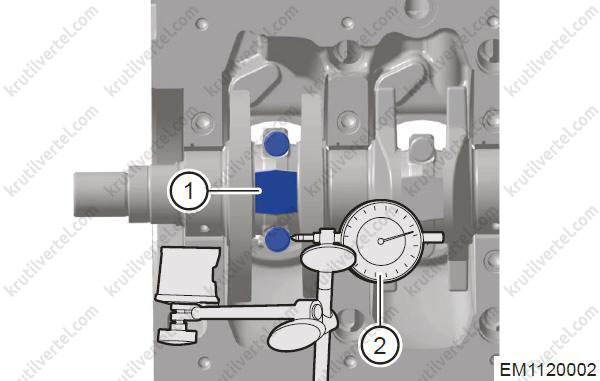

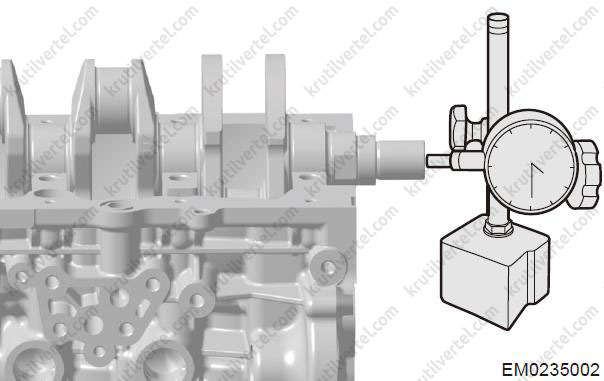

8. Перевірте осьовий зазор колінчастого валу:
- Очистіть корінні шийки колінчастого валу та вкладиші корінного підшипника.
- Встановіть раму колінчастого валу і затягніть болти кришки корінного підшипника до заданого моменту по порядку. Момент затягування:
- 1-й крок: 45 ± 5 Н∙м.
- 2-й крок: 180 ± 10.
- За допомогою викрутки з плоским наконечником підтягніть колінчастий вал з лівого та правого боку та зафіксуйте значення на циферблатному індикаторі. Якщо осьовий зазор колінчастого валу виходить за межі допустимих значень, замініть упорні шайби.
| Вимірюваний параметр | Задані умови |
| Осьовий зазор колінчастого валу | 0 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")

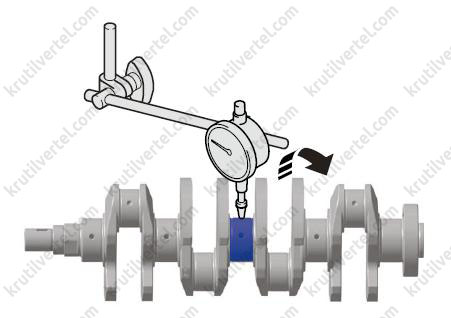

9. Перевірте співвісність корінних шийок і колінчастого валу:
- Встановіть колінчастий вал на стенд і підтримуйте його в горизонтальному положенні, як показано на малюнку.
- Повільно провертайте колінчастий вал. Зафіксуйте максимальну різницю значень на циферблатному індикаторі. (Покази на індикаторі)/2 - значення співвісності корінної шийки колінчастого валу. Якщо співвісність корінної шийки колінчастого валу виходить за межі допустимих значень, замініть колінчастий вал.
| Вимірюваний параметр | Граничне значення |
| Співвісність корінної шийки колінчастого валу | 0,05 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")

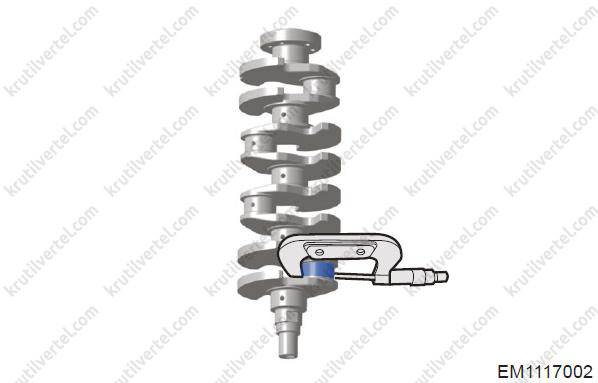

10. Перевірте діаметр шатунної шийки колінчастого валу:
За допомогою мікрометра для вимірювання зовнішнього діаметра виміряйте діаметр шатунної шийки колінчастого валу. Якщо діаметр шатунної шийки колінчастого валу виходить за межі допустимих значень, замініть вкладиші шатунних підшипників та перевірте радіальний зазор вкладишів шатунних підшипників. Якщо після заміни радіальний зазор вкладок шатунних підшипників все одно виходить за межі допустимих значень, замініть колінчастий вал.
| Вимірюваний параметр | Задані умови |
| Діаметр шатунної шийки колінчастого валу | 47,9 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Виміряйте діаметр поршня в точці, показаній на малюнку")
11. Перевірте радіальний зазор вкладки шатунного підшипника колінчастого валу:
- Очистіть шатунну шийку та вкладиші шатунних підшипників колінчастого валу.

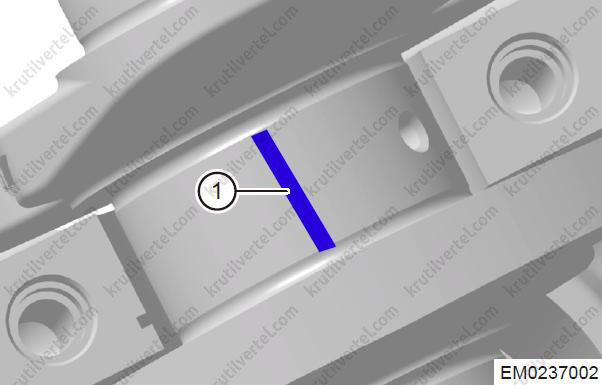

- Встановіть деформований вкладиш (1) на шатунну шийку колінчастого валу, як показано на малюнку.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть деформований вкладиш (1) на шатунну шийку колінчастого валу, як це показано на малюнку")
- Встановіть кришки шатунних підшипників і затягніть болти кріплення вказаним моментом. Момент затягування:
- 1-й крок: 25 + 3 Н∙м.
- 2-й крок: 90 ± 2°.
Увага:
НЕ провертайте колінчастий вал під час встановлення.
- Зніміть кришку шатунного підшипника.

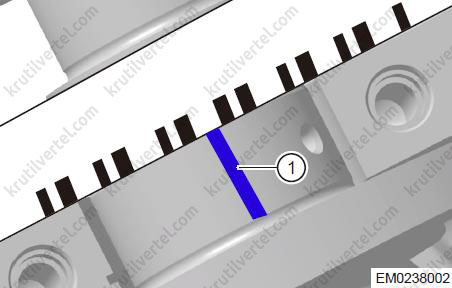

- Щоб отримати значення радіального зазору вкладиша шатунного підшипника, оцініть товщину деформованого вимірювального вкладиша в товстій частині, як це показано на малюнку. Якщо радіальний зазор вкладок шатунних підшипників виходить за межі допустимих значень, замініть вкладки. За потреби замініть колінчастий вал у зборі.
| Вимірюваний параметр | Задані умови |
| Радіальний зазор вкладки шатунного підшипника | 0,026 - 0,065 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть деформований вкладиш (1) на шатунну шийку колінчастого валу, як це показано на малюнку")

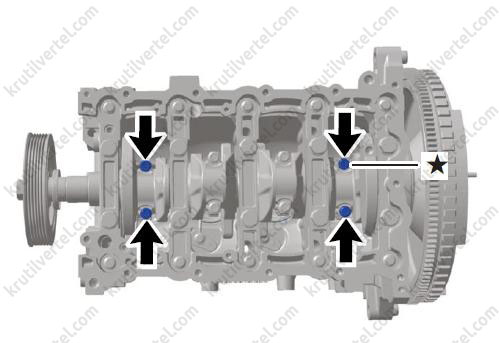

12. Перевірте осьовий зазор шатуна:
- Встановіть кришки шатунних підшипників та затягніть болти кріплення вказаним моментом. Момент затягування:
- 1-й крок: 25 + 3 Н∙м.
- 2-й крок: 90 ± 2°.
- Встановіть циферблатний індикатор (2) таким чином, щоб його ніжка контактувала з боковою частиною кришки (1) шатуна.
- Встановіть показ циферблатного індикатора на нуль.
- Виштовхуйте кришку шатуна вперед і назад (не переміщуйте колінчастий вал вперед і назад), і рахуйте значення на циферблатному індикаторі. Якщо осьовий зазор шатуна виходить за межі допустимих значень, замініть поршень із шатуном у зборі. За потреби замініть колінчастий вал.
| Вимірюваний параметр | Задані умови |
| Осьовий зазор шатуна | 0 мм |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть кришки шатунних підшипників і затягніть болти кріплення вказаним моментом")
Підбір вкладок корінних підшипників

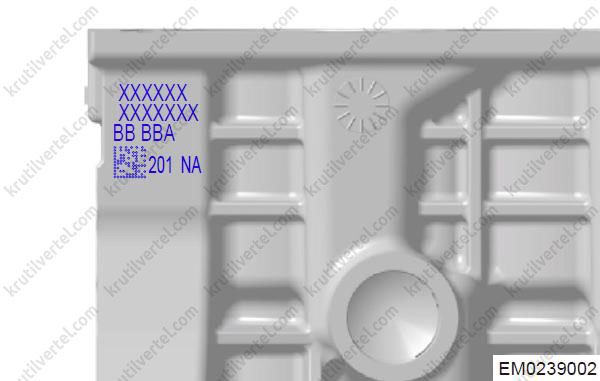

1. Підбір верхніх вкладишів корінних підшипників колінчастого валу:
На блоці циліндрів присутні літерні позначення, що складаються з літер A та B. Наприклад, "BBBBA", як показано на малюнку. Кожна буква праворуч відноситься до одного типу верхнього вкладиша корінного підшипника колінчастого валу. Перша літера "B" відноситься до типу верхнього вкладиша першої корінної шийки тощо; п'ята літера "A" відноситься до типу верхнього вкладиша першої корінної шийки.
| Найменування | Тип | Літерне позначення |
| Верхня вкладка корінного підшипника колінчастого валу | "Червона" вкладка | A |
| "Синя" вкладка | B |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть кришки шатунних підшипників і затягніть болти кріплення вказаним моментом")
2. Підбір нижніх вкладишів корінних підшипників колінчастого валу:

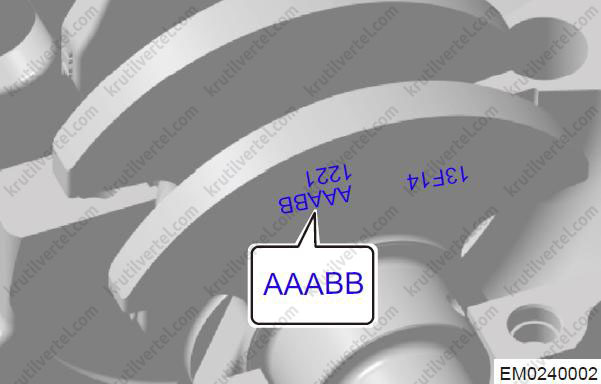

На першій противазі в передній частині колінчастого валу нанесені літерні позначення, що складаються з літер A і B. Наприклад, "BBBBA", як показано на малюнку. Перша літера "В" відноситься до першої шийки нижнього вкладиша корінного підшипника колінчастого валу, і т. д.; п'ята буква "А" відноситься до п'ятої шийки нижньої вкладки корінного підшипника колінчастого валу.
| Найменування | Тип | Літерне позначення |
| Нижня вкладка корінного підшипника колінчастого валу | "Червона" вкладка | A |
| "Синя" вкладка | B |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів і його компоненти Чері Тігго 8 з 2018 року]( "Встановіть кришки шатунних підшипників і затягніть болти кріплення вказаним моментом")
3. Запобіжні заходи при установці вкладишів корінних підшипників колінчастого валу:
- На верхньому вкладиші корінного підшипника колінчастого валу є канавка і мастильний отвір, який повинен збігатися зі змащувальним отвором на блоці циліндрів. Нижня вкладка корінного підшипника не має мастильного отвору.
- Перед встановленням нанесіть шар моторної оливи на внутрішню поверхню вкладиша корінного підшипника. На тильній стороні вкладиша не повинно бути оливи або будь-яких сторонніх матеріалів. Переконайтеся, що тильна та внутрішня поверхні чисті.
Підбір вкладок шатунних підшипників

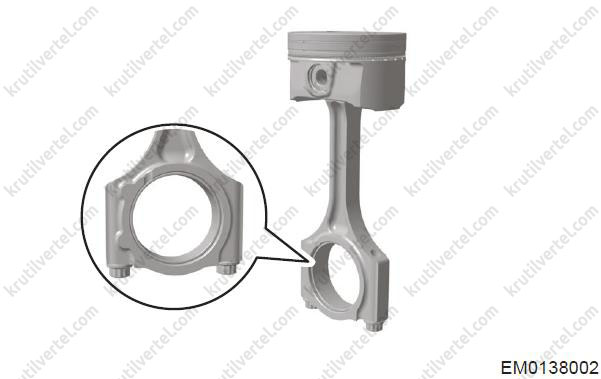

1. Підбір верхніх вкладок шатунних підшипників:
- Верхні вкладиші шатунного підшипника поділяються на червоний та синій вкладиш. Відповідні мітки доступні на кришці вкладки шатунного підшипника. Виберіть відповідну вкладку шатунного підшипника згідно з мітками.
- Як показано на малюнку, у мітці «BC» на шатуні «B» позначає синій вкладиш.
| Найменування | Тип | Літерне позначення |
| Верхня вкладка шатунного підшипника | "Червона" вкладка | A |
| "Синя" вкладка | B |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Верхові вкладиші шатунного підшипника діляться на червоний і синій вкладиш")
2. Підбір нижніх вкладок шатунних підшипників:

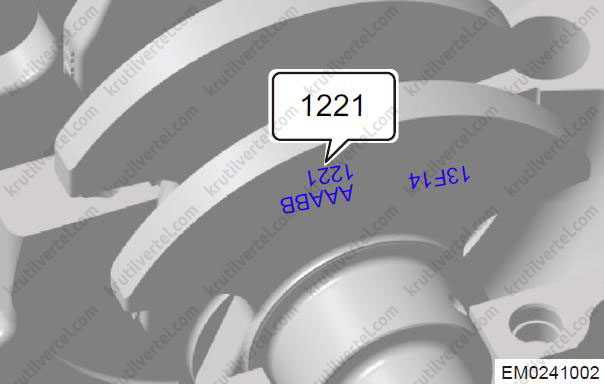

На першій противазі в передній частині колінчастого валу нанесені цифрові позначення, що складаються з цифр 1 і 2. Наприклад, "1221", як показано на ілюстрації. Перша цифра "1" відноситься до типу нижньої вкладки шатунного підшипника першого циліндра і т. д.; четверта цифра "1" відноситься до типу нижньої вкладки шатунного підшипника четвертого циліндра.
| Найменування | Тип | Цифрове позначення |
| Нижня вкладка шатунного підшипника | "Червона" вкладка | 1 |
| "Синя" вкладка | 2 |
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Верхові вкладиші шатунного підшипника поділяються на червоний і синій вкладиш")
3. Запобіжні заходи під час встановлення вкладок шатунних підшипників:
- Верхні та нижні вкладиші шатунних підшипників не мають мастильних канавок, але на одній вкладиші є мастильний отвір.
- На одному двигуні необхідно використати вкладки шатунних підшипників одного виробника.
- Перед установкою нанесіть шар моторної оливи на внутрішню поверхню вкладки шатунного підшипника. На тильній стороні вкладиша не повинно бути оливи або будь-яких сторонніх матеріалів. Переконайтеся, що тильна та внутрішня поверхні чисті.
Повторне складання

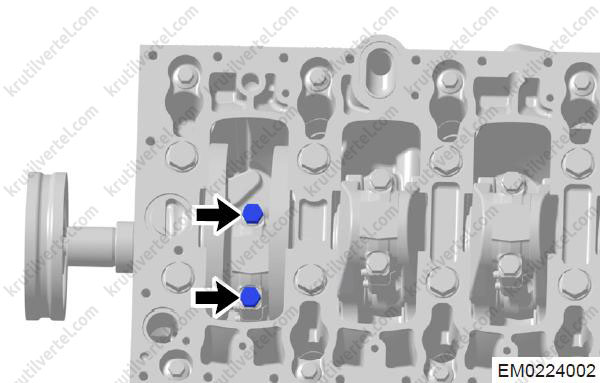

1. Встановіть форсунки для охолодження поршнів:
Встановіть форсунки охолодження поршнів і затягніть болти (стрілка). Момент затягування: 20 + 5 Н∙м.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть форсунки охолодження поршнів і затягніть кріпильні болти (стрілка)")

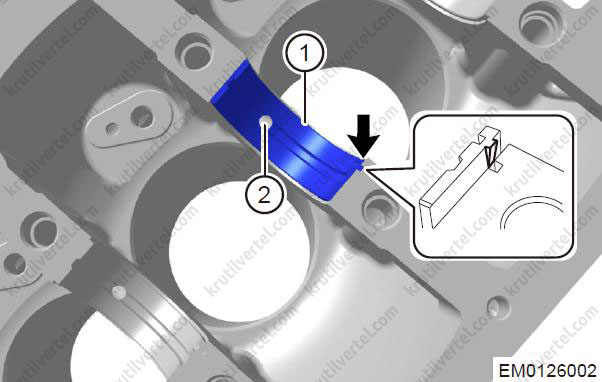

2. Встановіть вкладки корінних підшипників колінчастого валу:

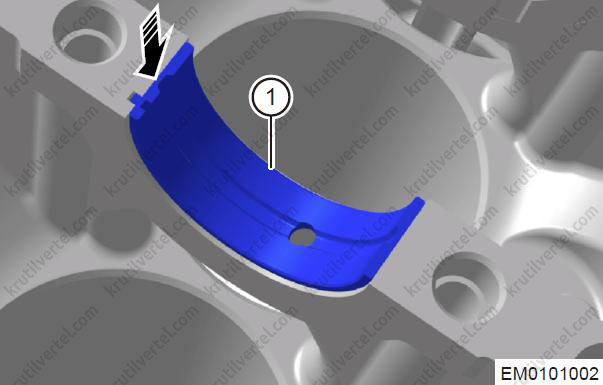

- Акуратно встановіть верхній вкладиш (1) корінного підшипника колінчастого валу у напрямку стрілки. Отвір у кожному верхньому вкладиші має збігатися з отвором у блоці циліндрів. Після встановлення отвір (2) масляного каналу на верхній вкладці корінного підшипника колінчастого валу повинен збігатися з отвором масляного каналу в блоці циліндрів.
Увага:
Перед встановленням нанесіть шар моторної оливи на внутрішню поверхню вкладиша корінного підшипника.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Акуратно встановіть верхній вкладиш (1) корінного підшипника колінчастого валу в напрямку стрілки")
- Аналогічно встановіть нижні вкладки корінних підшипників колінчастого валу.
3. Встановіть упорні шайби:
- Перед встановленням очистіть упорні шайби та поверхні блоку циліндрів, що сполучаються.
- Нанесіть моторне масло на упорні шайби.
- У циліндр встановлюється дві упорні шайби: на передню та задню поверхні третьої корінної шийки відповідно.
- Як показано на малюнку, сторона завзятої шайби (1) без канавки повинна бути звернена до блоку циліндрів, а сторона з канавкою — до колінчастого валу.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Як показано на малюнку, сторона завзятої шайби (1) без канавки повинна бути звернена до блоку циліндрів, а сторона з канавкою — до колінчастого валу")
4. Встановіть колінчастий вал:

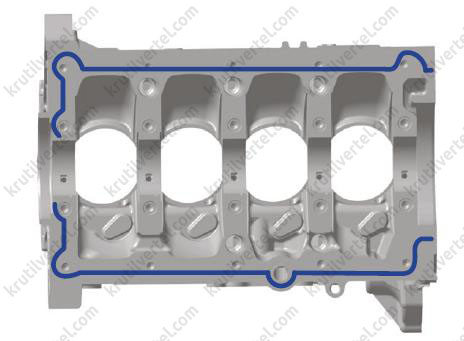

- Перед встановленням нанесіть герметик Loctite 518/5182 на монтажну поверхню рами колінчастого валу. Діаметр валика герметика: 1,5 – 3,0 мм.
Увага:
- НЕ наносьте герметик на вкладиші підшипників.
- Не наносьте надто товстий шар герметика. Не допускайте, щоб в результаті стиснення герметик потрапив на поверхню вкладиша підшипника, що сполучається.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Перед встановленням нанесіть герметик Loctite 518/5182 на монтажну поверхню рами колінчастого валу")
- Акуратно встановіть колінчастий вал на блок циліндрів.

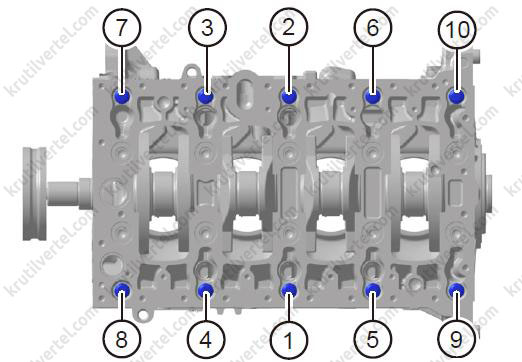

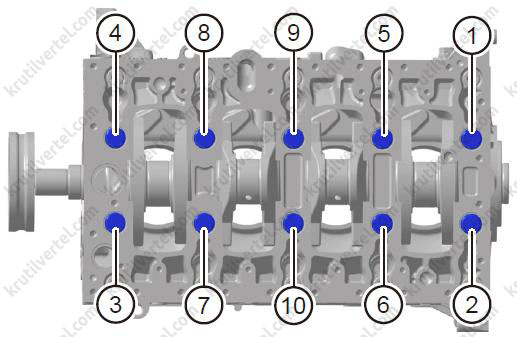

- Встановіть десять кріпильних болтів кришок корінних підшипників колінчастого валу і затягніть їх у послідовності, вказаній на малюнку. Момент затягування:
- 1-й крок: 45 ± 5 Н∙м.
- 2-й крок: 180 ± 10.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть десять кріпильних болтів кришок корінних підшипників колінчастого валу і затягніть їх у послідовності, вказаній на малюнку")
- Поступово затягніть десять кріпильних болтів рами колінчастого валу. Момент затяжки: 27+3 Н∙м.
5. Встановіть поршневі кільця:
- Нанесіть невелику кількість моторної оливи на поршень та канавку поршневого кільця. Простежте, щоб сторона першого компресійного кільця (1) і другого компресійного кільця (2) з літерними позначеннями була спрямована вгору.

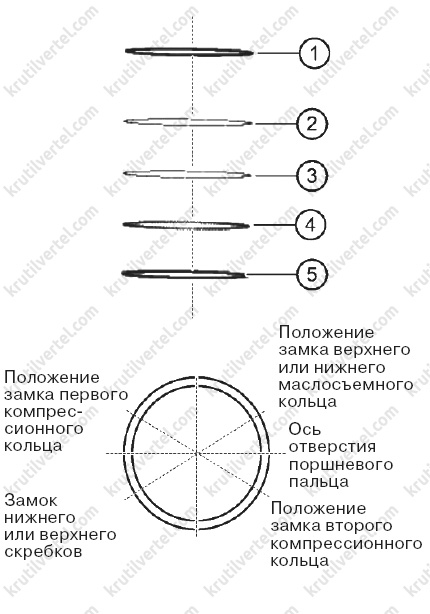

- Сталеве маслознімне кільце складається з верхнього скребка (3), нижнього скребка (5) та розширювача (4). При установці маслознімного кільця спочатку встановіть розширювач в масляну канавку, потім два кільця таким чином, щоб їх замки розташовувалися під кутом 90° до замку розширювача і під кутом 180° один до одного. Потім встановіть друге та перше компресійні кільця таким чином, щоб їх замки знаходилися під кутом 90° до замку верхнього оливного кільця. Поршневе кільце повинне вільно повертатися в канавці без заїдань.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Сталеве маслознімне кільце складається з верхнього скребка (3), нижнього скребка (5) і розширювача (4)")
- Після нанесення моторної оливи на канавку переверніть поршневе кільце на кілька обертів. Замок кільця повинен розташовуватися у тому положенні, як описано вище; очистіть шатунну шийку колінчастого валу та циліндр за допомогою неворсистої тканини.
6. Встановіть вкладки шатунних підшипників:
Увага:
- Перед встановленням нанесіть шар моторної оливи на внутрішню поверхню вкладиша шатунного підшипника.
- На тильній стороні вкладки шатунного підшипника не повинно бути будь-яких сторонніх матеріалів.
- Обережно встановіть верхній вкладку (1) шатунного підшипника у напрямку стрілки. Виступ верхньої вкладки кожного шатунного підшипника має бути звернений у бік виїмки на шатуні.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Акуратно встановіть верхній вкладиш (1) шатунного підшипника в напрямку стрілки")

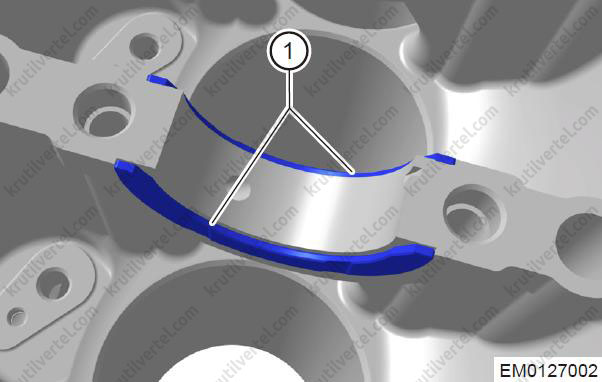

- Акуратно встановіть нижню вкладку (1) шатунного підшипника у напрямку стрілки. Виступ нижньої вкладки кожного шатунного підшипника повинен бути звернений у бік виїмки на кришці шатунного підшипника.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Акуратно встановіть нижню вкладку (1) шатунного підшипника в напрямку стрілки")

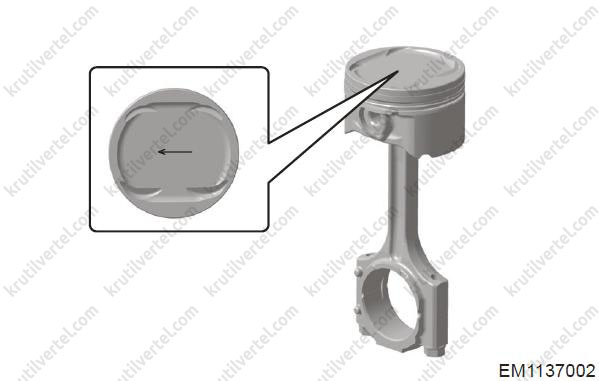

7. Встановіть поршні з шатунами у збиранні:
- Переверніть колінчастий вал таким чином, щоб поршні першого та четвертого циліндрів опинилися у верхній мертвій точці.
- Нанесіть шар моторного масла на поверхню поршня та дзеркало циліндра.

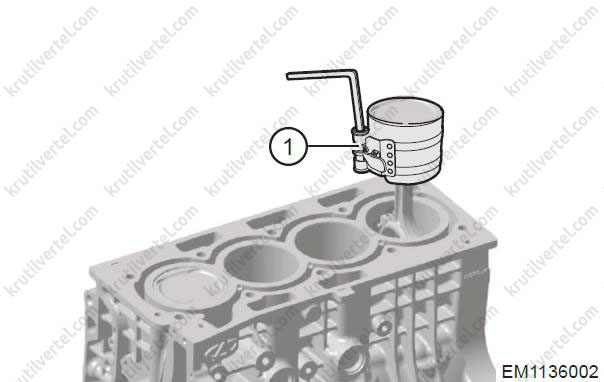

- За допомогою пристрою (1) для встановлення поршнів встановіть поршень з шатуном у зборі в циліндр, як показано на малюнку.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "За допомогою пристрою (1) для встановлення поршнів встановіть поршень з шатуном у зборі в циліндр, як це показано на малюнку")
Увага:
Під час збирання зверніть увагу на мітки в передній частині поршня. Не переплутайте їх.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Під час збирання зверніть увагу на мітки в передній частині поршня. Не переплутайте їх")
8. Встановіть кришки шатунних підшипників:
Примітка:
Виступи шатунів та кришок шатунних підшипників знаходяться на одній стороні.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть кришки шатунних підшипників")
Встановіть кришки шатунних підшипників і встановіть їх болти (стрілки). Потім візьміть динамометричний ключ і затягніть болти за два кроки. Момент затягування:
- 1-й крок: 25 + 3 Н∙м.
- 2 крок: 90° ± 5°.
Увага:
Нанесіть невелику кількість моторного масла на шатуни, кришки шатунних підшипників та різьбові з'єднання.
![блок циліндрів та його компоненти Chery Tiggo 8 з 2018 року, блок циліндрів та його компоненти Чері Тігго 8 з 2018 року]( "Встановіть кришки шатунних підшипників і встановіть їх кріпильні болти (стрілки)")
9. Інші операції зі встановлення здійснюються у порядку, зворотному порядку зняття.
