Інформація про систему охолодження Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
схема системи охолодження Chery, вентилятор охолодження Chery, радіатор охолодження Chery, схема системи охолодження Chery Tiggo, вентилятор охолодження Chery Tiggo, радіатор охолодження Chery Tiggo
1. Інформація про систему
Загальна інформація
- Система охолодження двигуна регулює робочу температуру двигуна потоком рідини, що охолоджує, і забезпечує нормальну роботу двигуна в різних умовах експлуатації.
- Система охолодження двигуна являє собою систему примусової циркуляції, яка забезпечує тиск циркуляції для системи охолодження насосом охолоджувальної рідини і змушує охолоджувальну рідину циркулювати в блоці циліндрів двигуна, а також розподіляє надлишкове тепло до радіатора потоком охолоджуючої рідини і відводить його в повітря Крім того, система охолодження двигуна забезпечує нагрівання радіатора обігрівача в салоні для підвищення комфорту водіння.

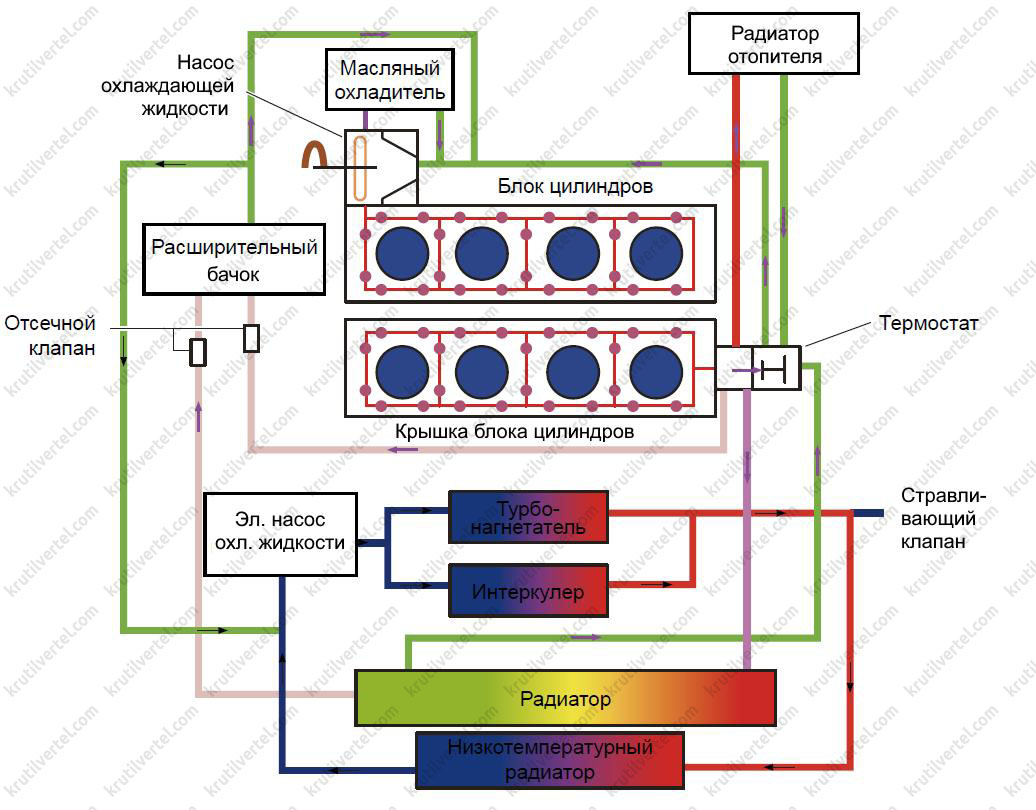

Схема системи охолодження
Малий контур циркуляції: якщо температура рідини, що охолоджує, нижче 82 ± 2 °C, термостат закритий. Охолоджуюча рідина циркулює тільки всередині блоку циліндрів і прогріває інші деталі двигуна, яким потрібне нагрівання. Насос охолоджувальної рідини подає охолоджувальну рідину до блоку циліндрів, масляного охолоджувача, турбонагнітача та головки блоку циліндрів. Рідина через радіатор не проходить.
Великий контур циркуляції: коли температура охолоджуючої рідини перевищує 95 °C, термостат повністю відкривається, і вся охолоджувальна рідина, що виходить з блоку циліндрів, надходить у радіатор, тепло від якого переноситься в навколишнє повітря. Рідина, що охолодилася, повертається в блок циліндрів для циркуляції. Через теплоперенесення в радіаторі температура охолоджуючої рідини швидко знижується, запобігаючи перегріву двигуна.
