Салон Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

3. Салон

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні елементів салону, надягайте засоби індивідуального захисту.
- При знятті елементів салону необхідно докласти відповідного зусилля. Виключіть грубі дії.
- При знятті/встановленні елементів салону не дряпайте салон автомобіля та лакофарбове покриття кузова.

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Панель облицювання порога передніх/задніх дверей

Зняття та встановлення

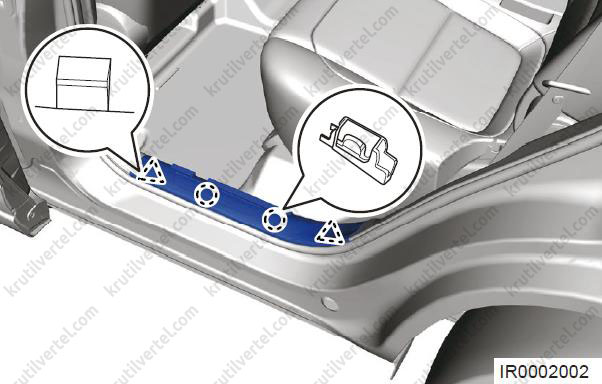

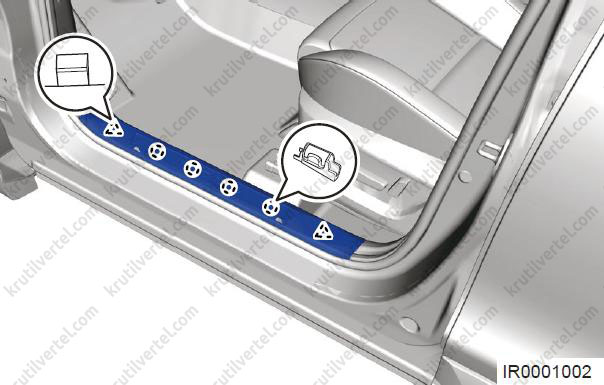

1. Використовуючи знімач панелей обробки салону, звільніть фіксатори накладки порога передніх/задніх лівих дверей.

Передні двері

Задні двері

2. Зніміть панелі облицювання порога передніх/задніх лівих дверей.

3. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення панелі облицювання порога передніх/задніх дверей замініть пошкоджені фіксатори.
• Після встановлення панелі облицювання порога передніх дверей переконайтеся, що вона правильно стикується з нижніми панелями облицювання середньої та передньої стійок кузова.
• Після встановлення панелі облицювання порога задніх дверей переконайтеся, що вони правильно стикуються з нижніми панелями облицювання середньої та задньої стійок кузова.

Панель облицювання дверей багажного відділення

Зняття та встановлення

1. Зніміть ущільнювач дверей багажного відділення.

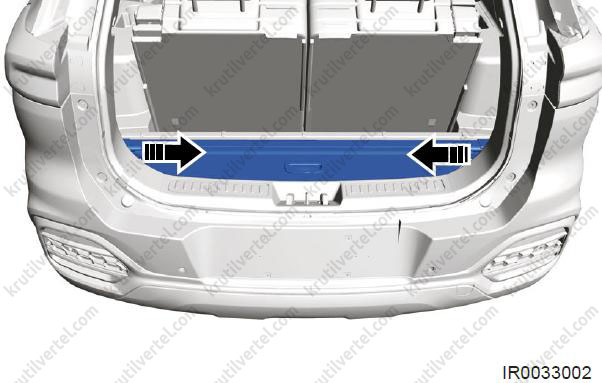

2. Зніміть панель покриття підлоги багажника.

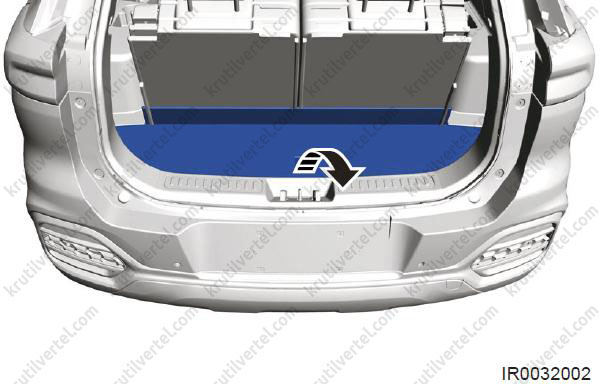

3. Зніміть багажну сітку.

4. Вийміть ящик для інструментів.

5. Зніміть панель облицювання дверей багажного відділення:

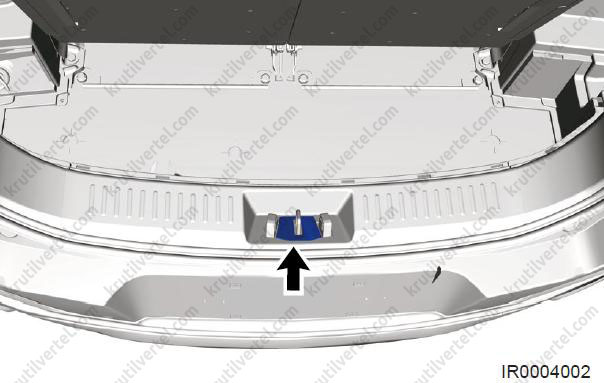

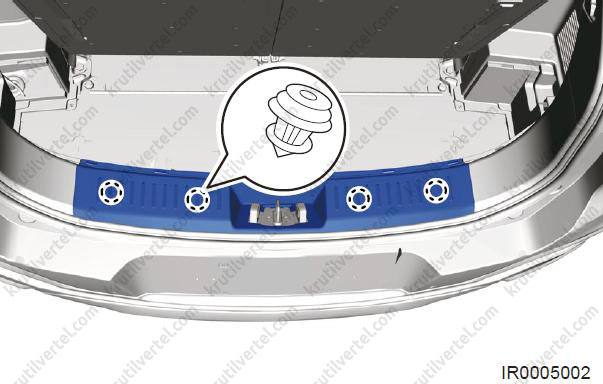

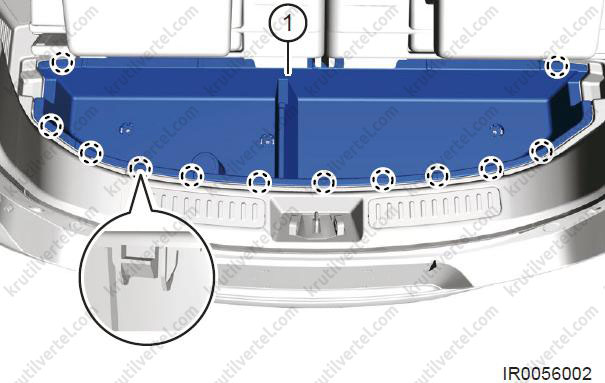

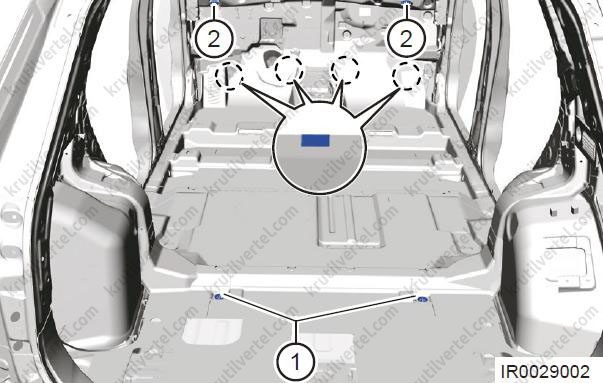

• Використовуючи знімач панелей оздоблення салону, зніміть кришку (стрілка) із замка дверей багажного відділення.

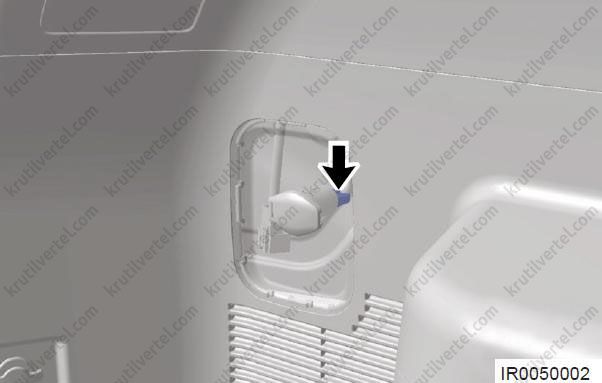

• Використовуючи знімач панелей обробки салону, звільніть фіксатори панелі облицювання порога дверей багажного відділення.

6. Встановлення виконується в порядку, зворотному порядку зняття, при цьому враховуйте наступне: під час встановлення панелі облицювання порога дверей багажного відділення замініть пошкоджені фіксатори.

Ущільнювачі отворів дверей

Примітка:
Намагайтеся не пошкодити ущільнювач дверей під час зняття/установки.

Зняття та встановлення ущільнювача отвору передніх/задніх дверей

1. Зніміть панель облицювання порога передніх/задніх лівих дверей.

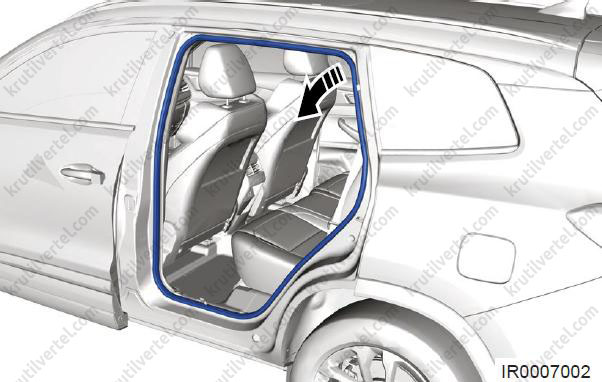

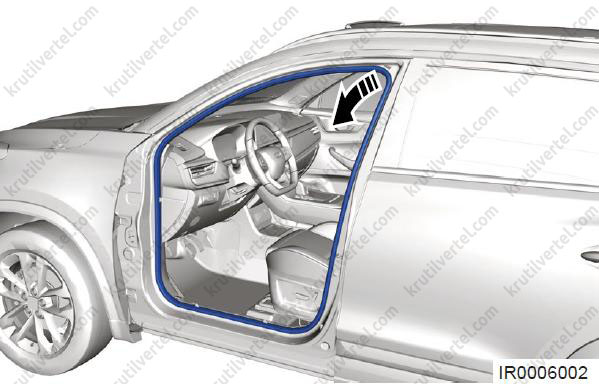

2. Зніміть ущільнювач отвору передніх/задніх дверей, акуратно простягнувши його по краю від одного з кутів.

Передні двері

Задні двері

3. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Ущільнювач отвору передніх/задніх дверей кріпиться до кузова з додатком певного стискаючого зусилля, причому при установці ущільнювач не повинен легко спадати.
• При установці ущільнювача отвору передніх/задніх дверей рівномірно простучіть по ньому гумовим молотком. Після встановлення поверхня ущільнювача не повинна мати дефектів, таких як вм'ятини, деформації та загини.
• Не знімайте та не встановлюйте ущільнювач отвору передніх/задніх дверей без крайньої необхідності. В іншому випадку ущільнювач може бути знижений.

Зняття та встановлення ущільнювача отвору дверей багажного відділення

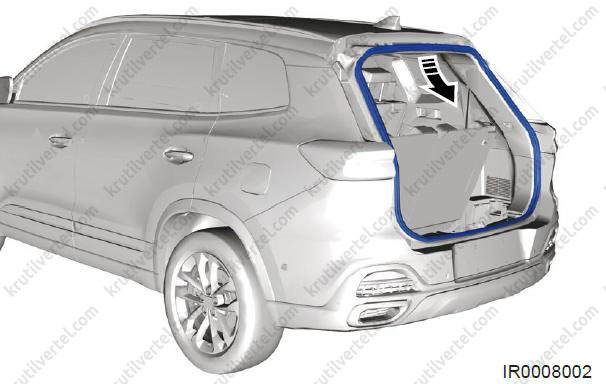

1. Зніміть ущільнювач дверцят багажного відділення, акуратно простягнувши його по краю від одного з кутів.

2. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Ущільнювач отвору дверей багажного відділення кріпиться до кузова з додатком певного стискаючого зусилля, причому при установці ущільнювач не повинен легко спадати.
• При установці ущільнювача отвору дверей багажного відділення рівномірно простучіть по ньому гумовим молотком. Після встановлення поверхня ущільнювача не повинна мати дефектів, таких як вм'ятини, деформації та загини.
• Не знімайте та не встановлюйте ущільнювач отвору дверей багажного відділення без потреби. В іншому випадку ущільнювач може бути знижений.

Панелі облицювань стійок кузова

Зняття та встановлення верхньої панелі облицювання передньої стійки кузова

1. Зніміть ущільнювач прорізу передніх лівих дверей.

2. Зніміть верхню панель облицювання передньої лівої стійки кузова:

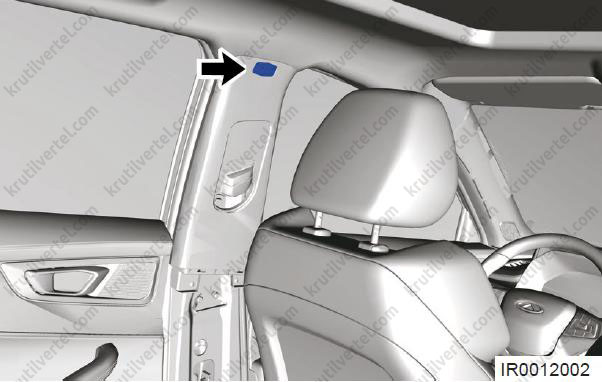

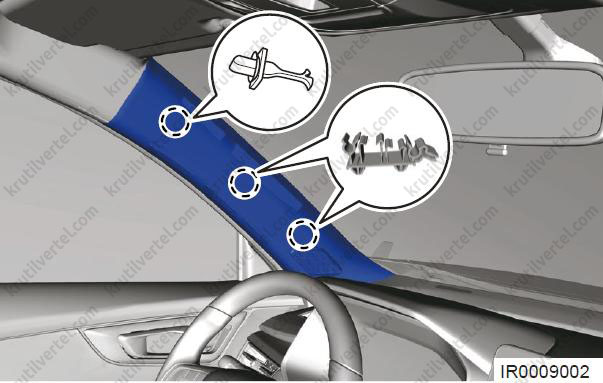

• Використовуючи знімач панелей обробки салону, зніміть один фіксатор подушки безпеки та два фіксатори верхньої панелі облицювання передньої лівої стійки кузова.

Увага:
Використовуючи кусачки, загорніть вилкову частину затискача подушки безпеки на 90°, від'єднавши верхню панель облицювання передньої стійки від панелі кузова, причому вторинний затискач повинен залишитися на панелі кузова.

• Зніміть верхню панель облицювання передньої лівої стійки кузова.

3. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення верхньої панелі облицювання передньої стійки кузова замініть пошкоджені фіксатори.
• Після встановлення верхня панель облицювання передньої стійки кузова повинна правильно стикуватися з передньою панеллю та панеллю облицювання стелі.
• Після встановлення верхню панель облицювання передньої стійки кузова та ущільнювач отвору передніх дверей необхідно міцно закріпити.

Зняття та встановлення нижньої панелі облицювання передньої стійки кузова

1. Зніміть панель облицювання передніх лівих дверей.

2. Зніміть ущільнювач прорізу передніх лівих дверей.

3. Зніміть нижню панель облицювання передньої лівої стійки кузова:

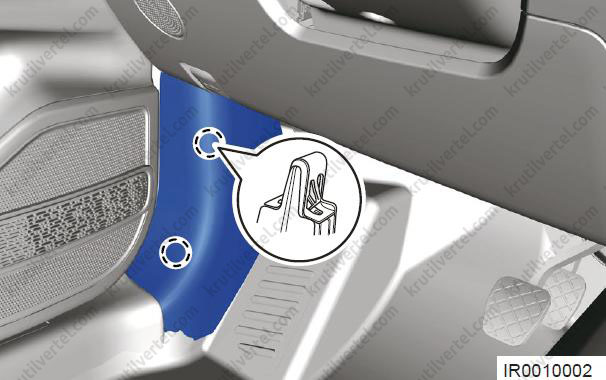

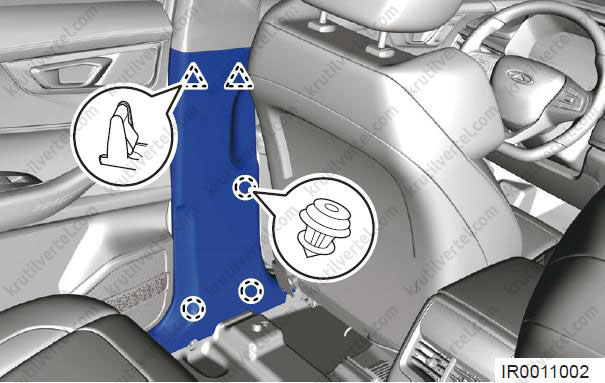

• Використовуючи знімач панелей обробки салону, звільніть фіксатор нижньої панелі облицювання передньої стійки кузова.

Увага:
Металевий затискач має бути знятий разом із нижньою панеллю облицювання передньої стійки кузова.

• Зніміть нижню панель облицювання передньої лівої стійки кузова.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення нижньої панелі облицювання передньої стійки кузова замініть пошкоджені фіксатори.
• Після встановлення нижню панель облицювання передньої стійки кузова та ущільнювач отвору передніх дверей необхідно надійно закріпити.

Зняття та встановлення нижньої панелі облицювання середньої стійки кузова

1. Зніміть панель облицювання передніх лівих дверей.

2. Зніміть ущільнювач прорізу передніх лівих дверей.

3. Зніміть панель облицювання порога задніх лівих дверей.

4. Зніміть ущільнювач отвору задніх лівих дверей.

5. Зніміть нижню панель облицювання середньої лівої стійки кузова:

• Використовуючи знімач панелей обробки салону, звільніть фіксатори нижньої панелі облицювання середньої лівої стійки кузова.

• Зніміть нижню панель облицювання середньої лівої стійки кузова.

6. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення нижньої панелі облицювання середньої стійки кузова замініть пошкоджені фіксатори.
• Після встановлення нижня панель облицювання середньої стійки кузова повинна правильно стикуватися з панелями облицювання порогів передніх та задніх дверей.
• Після встановлення нижню панель облицювання середньої стійки кузова та ущільнювачі прорізів передніх та задніх дверей необхідно надійно закріпити.

Зняття та встановлення верхньої панелі облицювання середньої стійки кузова

1. Зніміть панель облицювання передніх лівих дверей.

2. Зніміть ущільнювач прорізу передніх лівих дверей.

3. Зніміть панель облицювання порога задніх лівих дверей.

4. Зніміть ущільнювач отвору задніх лівих дверей.

5. Зніміть нижню панель облицювання середньої лівої стійки кузова.

6. Зніміть верхню панель облицювання середньої лівої стійки кузова:

• Використовуючи викрутку, обгорнуту захисною стрічкою, зніміть різьбову пробку (стрілка) з верхньої панелі облицювання середньої лівої стійки кузова.

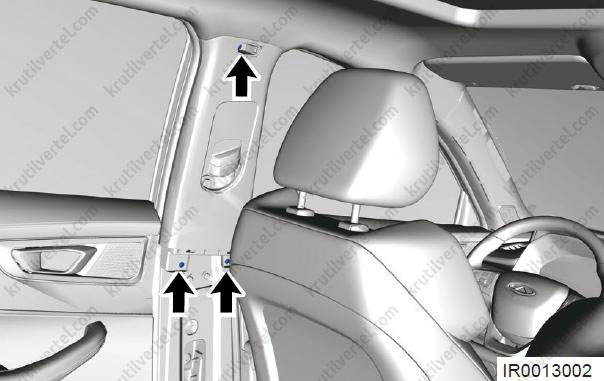

• Відкрутіть три гвинти (стрілки) кріплення верхньої панелі облицювання середньої лівої стійки кузова.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть верхню панель облицювання середньої лівої стійки кузова.

7. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Після встановлення верхня панель облицювання середньої стійки кузова повинна правильно стикуватися з нижньою панеллю облицювання середньої стійки кузова та панеллю облицювання стелі.
• Після встановлення верхню панель облицювання середньої стійки кузова та ущільнювачі отворів передніх та задніх дверей необхідно надійно закріпити.

Зняття та встановлення нижньої панелі облицювання задньої стійки кузова

1. Зніміть заднє сидіння.

2. Зніміть ущільнювач отвору задніх лівих дверей.

3. Зніміть ущільнювач дверей багажного відділення.

4. Вийміть ящик для інструментів.

5. Зніміть панелі облицювання дверей багажного відділення.

6. Зніміть нижню панель облицювання задньої лівої стійки кузова:

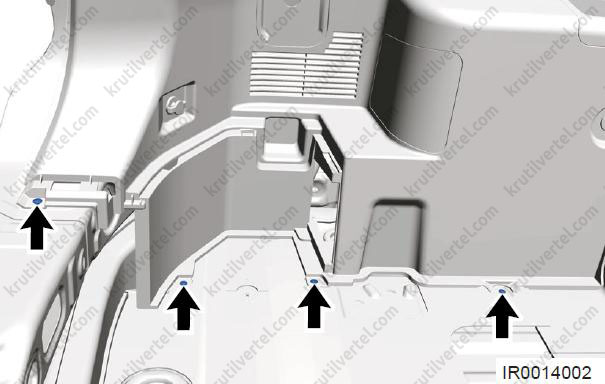

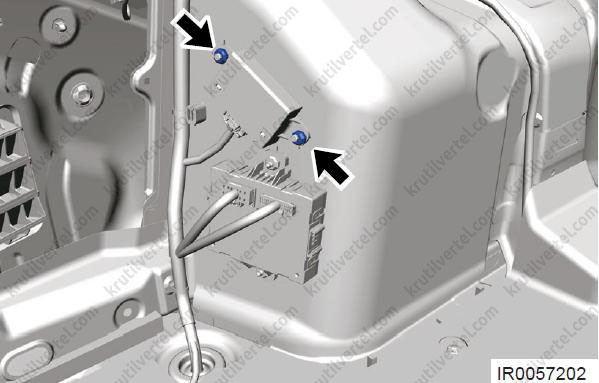

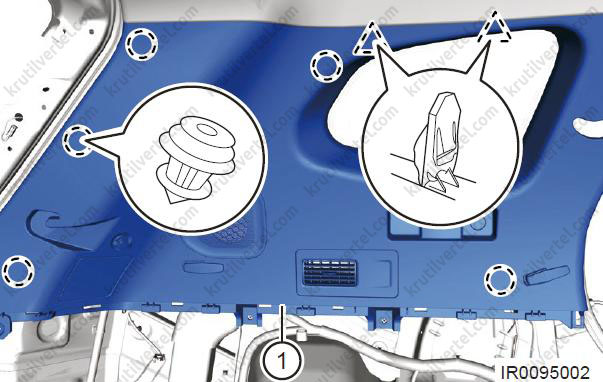

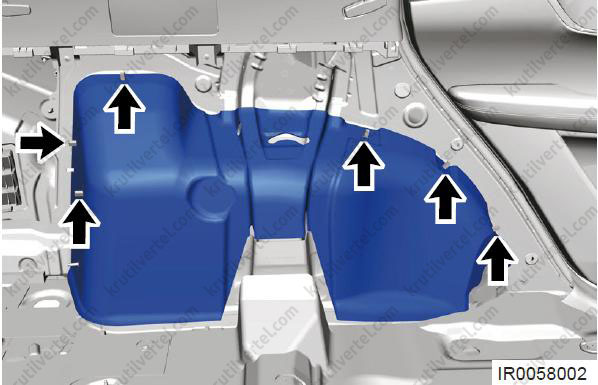

• Відкрутіть чотири гвинти (стрілки) кріплення нижньої панелі облицювання задньої лівої стійки кузова.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

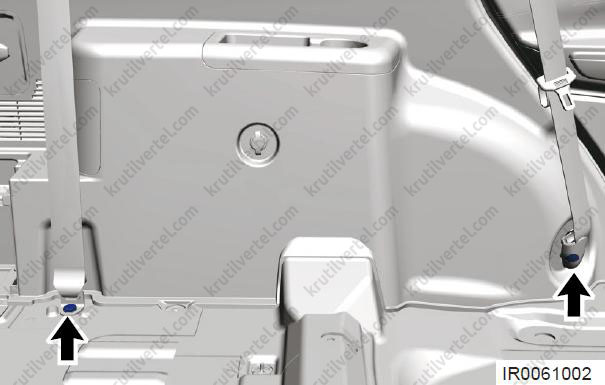

• Відкрутіть нижні болти кріплення ременя безпеки.

Примітка:
Момент затягування: 50 ± 5 Н∙м.

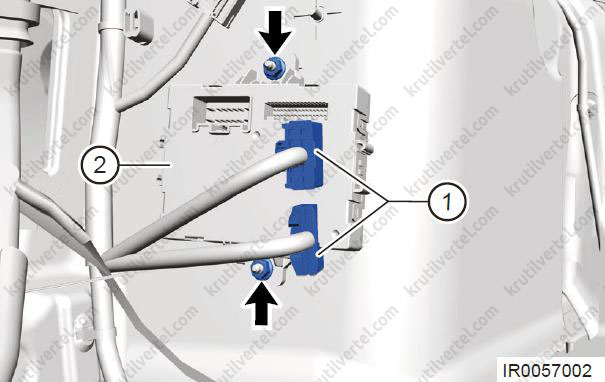

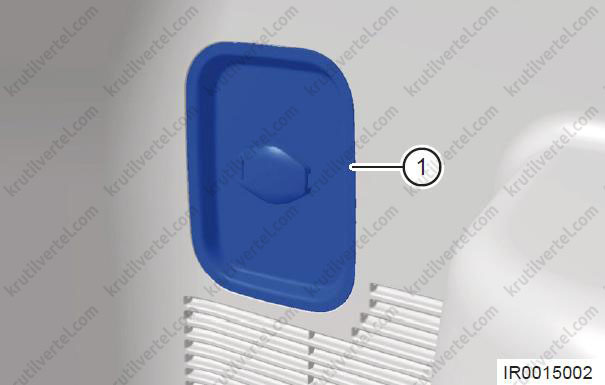

• Зніміть розетку (1).

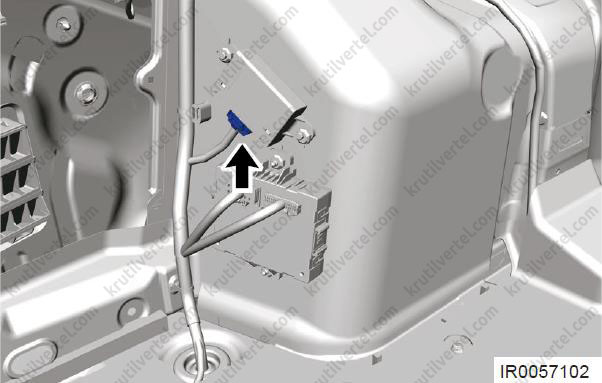

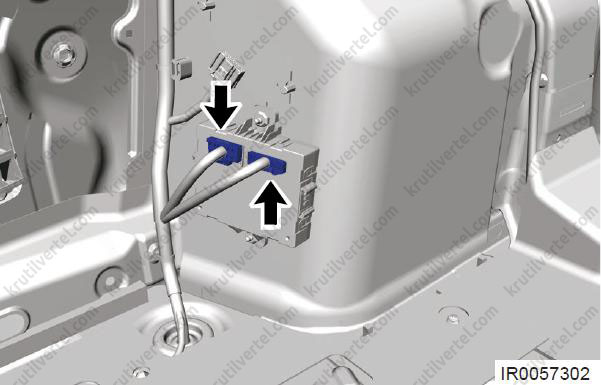

• Від'єднайте роз'єм (стрілку) джгута проводів від розетки.

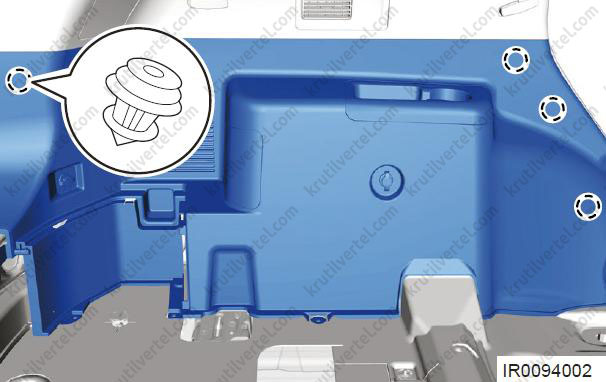

• Використовуючи знімач панелей обробки салону, звільніть фіксатори нижньої панелі облицювання задньої лівої стійки кузова.

• Зніміть нижню панель облицювання задньої лівої стійки кузова.

7. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення нижньої панелі облицювання задньої стійки кузова замініть пошкоджені фіксатори.
• Після встановлення нижня панель облицювання задньої стійки кузова повинна правильно стикуватися з верхньою панеллю облицювання задньої стійки кузова та панеллю облицювання порога задніх дверей.
• Після встановлення нижню панель облицювання задньої стійки кузова та ущільнювач отвору задніх дверей необхідно надійно закріпити.

Зняття та встановлення верхньої панелі облицювання задньої стійки кузова

1. Зніміть заднє сидіння.

2. Зніміть ущільнювач отвору задніх лівих дверей.

3. Зніміть ущільнювач дверей багажного відділення.

4. Вийміть ящик для інструментів.

5. Зніміть панелі облицювання дверей багажного відділення.

6. Зніміть нижню панель облицювання задньої лівої стійки кузова.

7. Зніміть верхню панель облицювання задньої лівої стійки кузова:

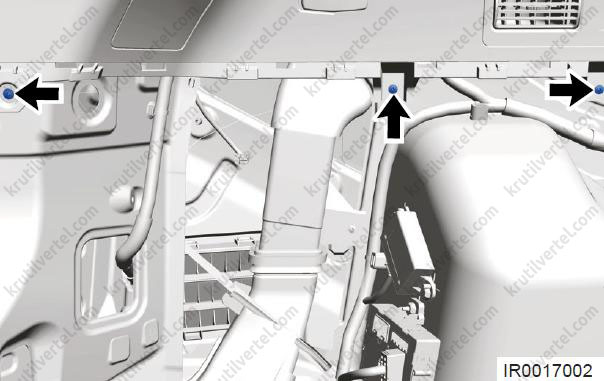

• Відкрутіть три гвинти кріплення в нижній частині верхньої панелі облицювання задньої лівої стійки кузова.

Примітка:
На правій стороні знаходяться дві кріпильні гайки.
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Використовуючи викрутку, обгорнуту захисною стрічкою, зніміть різьбову пробку (стрілка) з верхньої панелі облицювання задньої лівої стійки кузова.

• Відкрутіть гвинт (стрілка) кріплення у верхній панелі облицювання середньої стійки кузова.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Використовуючи знімач панелей обробки салону, звільніть фіксатори верхньої панелі облицювання задньої лівої стійки кузова.

Примітка:
Тільки праворуч: зніміть панель керування кондиціонером.

• Зніміть верхню панель облицювання задньої лівої стійки кузова.

8. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення верхньої панелі облицювання задньої стійки кузова замініть пошкоджені фіксатори.
• Після встановлення верхня панель облицювання задньої стійки кузова повинна правильно стикуватися з панеллю облицювання стелі.
• Після встановлення верхню панель облицювання задньої стійки кузова та ущільнювач отвору задніх дверей необхідно надійно закріпити.

Сонцезахисний козирок

Зняття та встановлення

1. Зніміть лівий сонцезахисний козирок:

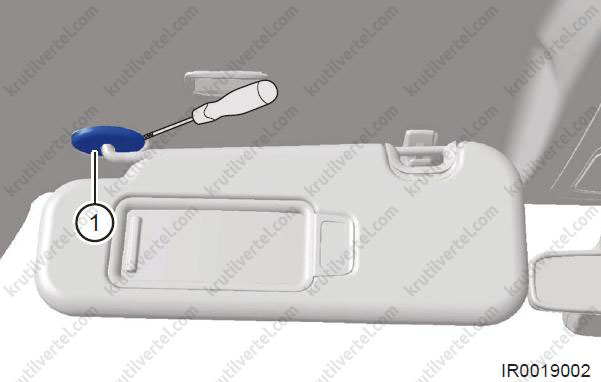

• Використовуючи знімач панелей обробки салону, звільніть декоративну кришку (1) утримувача сонцезахисного козирка.

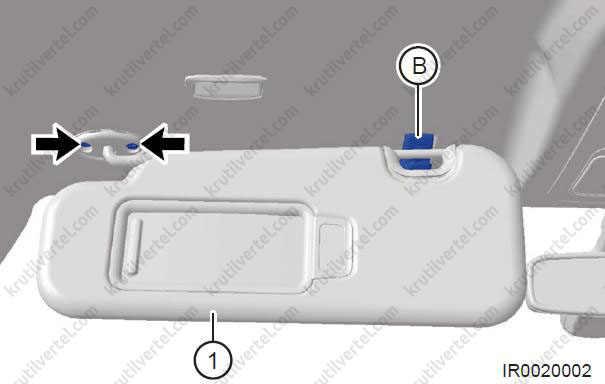

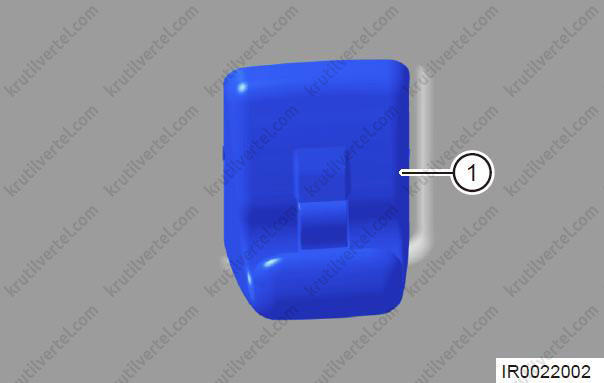

• Зніміть сонцезахисний козирок (1) з одного боку тримача B і відверніть два гвинти (стрілки) кріплення переднього лівого сонцезахисного козирка.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

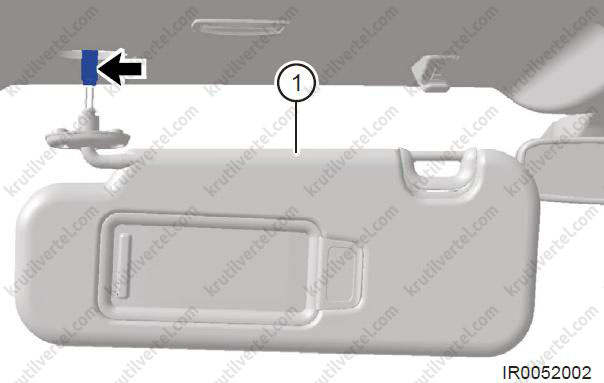

• Від'єднайте роз'єм (стрілку) сонцезахисного козирка та зніміть сонцезахисний козирок (1).

2. Зніміть лівий тримач B сонцезахисного козирка:

• Відкрутіть гвинт (стрілка) кріплення утримувача B сонцезахисного козирка.

Примітка:
Момент затягування: 2 ± 0,5 Н∙м.

• За допомогою викрутки, обгорнутої захисною стрічкою, зніміть лівий тримач В (1) сонцезахисного козирка.

3. Установка здійснюється у порядку, зворотному порядку зняття.

Стельові ручки

Зняття та встановлення

Примітка:
Для задньої лівої/задньої правої та передньої правої сторін використовуйте ті самі процедури. Процедури, наведені нижче, призначені для передньої правої сторони.

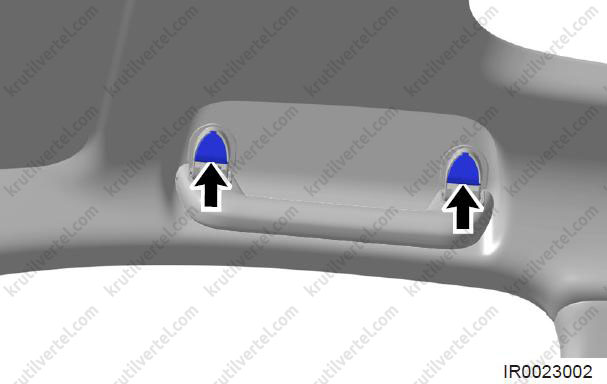

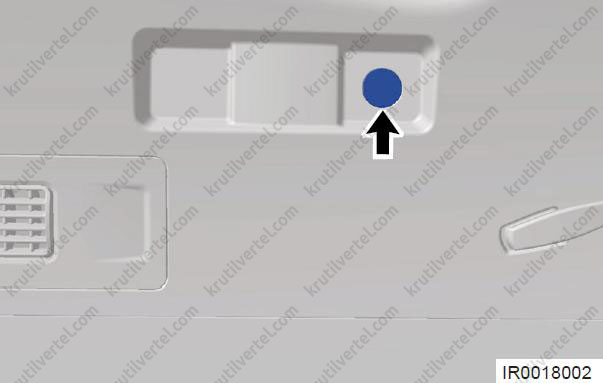

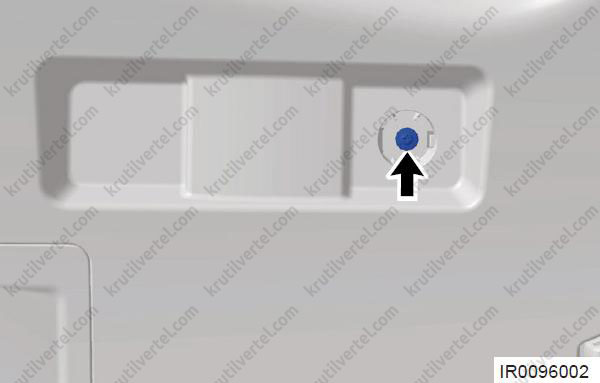

1. Використовуючи знімач панелей обробки салону, зніміть кришки гвинтів (стрілки) кріплення стельової ручки.

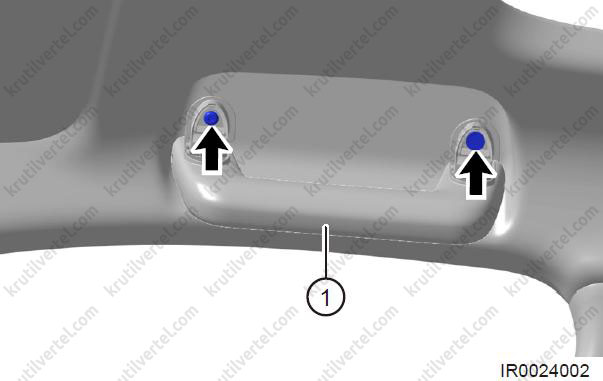

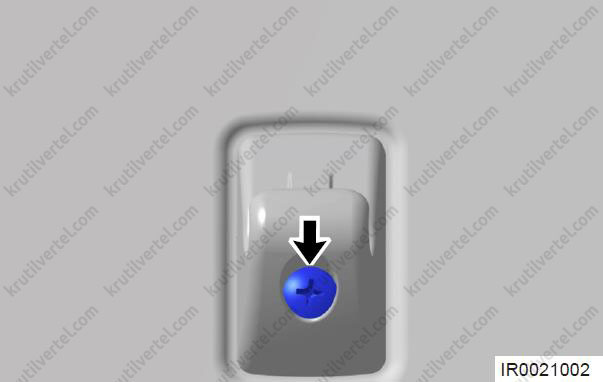

2. Відкрутіть два гвинти (стрілки) кріплення стельової ручки.

Примітка:
Момент затягування: 3±0,5 Н·м.

3. Зніміть стельову ручку переднього правого пасажира.

4. Установка здійснюється у порядку, зворотному порядку зняття.

Панель облицювання стелі

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть передній плафон освітлення салону:

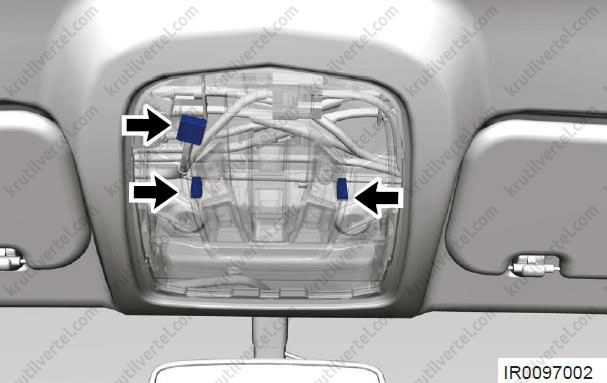

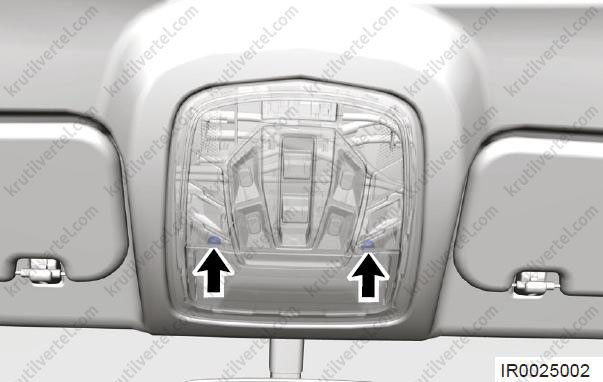

• Відкрутіть два болта (стрілки) кріплення переднього плафона освітлення салону.

Примітка:
Момент затягування: 2 ± 0,5 Н∙м.

• Використовуючи знімач панелей обробки салону, акуратно звільніть передній плафон освітлення салону.

• Від'єднайте три роз'єми (стрілки) переднього плафона освітлення салону.

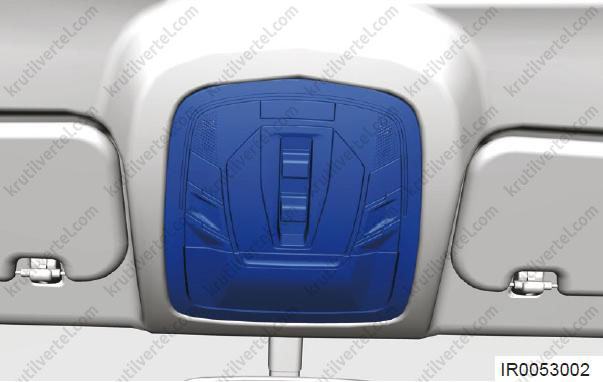

• Зніміть передній плафон освітлення салону.

4. Зніміть сонцезахисний козирок.

5. Зніміть підсвічування дзеркала у сонцезахисному козирку.

6. Зніміть центральний плафон освітлення салону.

7. Зніміть задній плафон освітлення салону.

8. Зніміть стельову ручку.

9. Зніміть ущільнювач отвору передніх дверей.

10. Зніміть ущільнювач отвору задніх дверей.

11. Зніміть ущільнювач дверей багажного відділення.

12. Зніміть верхню панель облицювання передньої стійки кузова.

13. Зніміть верхню панель облицювання середньої стійки кузова.

14. Зніміть верхню панель облицювання задньої стійки кузова.

15. Зніміть панель облицювання стелі:

• Зніміть два фіксатори (стрілки) панелі облицювання стелі.

Примітка:
У панелі облицювання стелі версії без люка в даху встановлено чотири фіксатори.

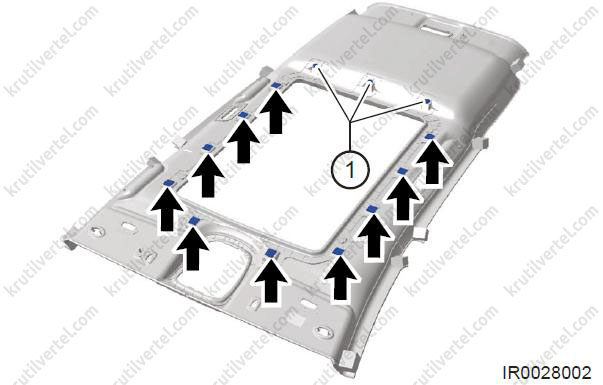

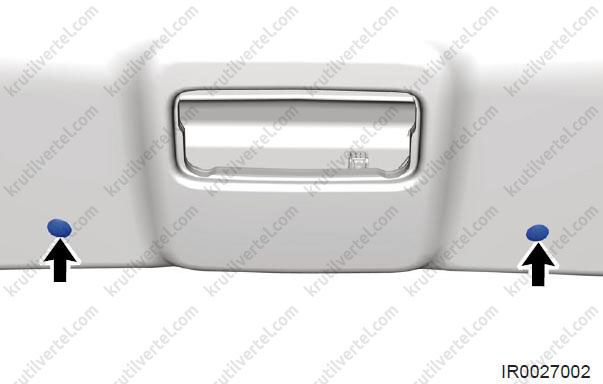

• Від'єднайте десять повстяних фіксаторів і три магніти (1) від панелі облицювання стелі, додайте рівномірне зусилля з усіх боків панелі.

• Зніміть панель стелі.

16. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення панелі облицьовування стелі замініть пошкоджені фіксатори та переконайтеся, що встановлені належним чином.
• Під час встановлення панель облицювання стелі необхідно щільно підігнати до верхніх панелей облицювання стійок кузова.
• Після встановлення панель облицювання стелі необхідно щільно підігнати до ущільнювачів дверей.

Передня панель покриття підлоги

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть підлогову консоль.

4. Зніміть переднє сидіння.

5. Зніміть центральне сидіння.

6. Зніміть заднє сидіння.

7. Зніміть панель облицювання порога передніх дверей.

8. Зніміть ущільнювач прорізу передніх дверей.

9. Зніміть панель облицювання порога задніх дверей.

10. Зніміть ущільнювач отвору задніх дверей.

11. Зніміть нижню панель облицювання передньої стійки кузова.

12. Зніміть нижню панель облицювання середньої стійки кузова.

13. Зніміть нижню панель облицювання задньої стійки кузова.

14. Зніміть передню панель покриття підлоги:

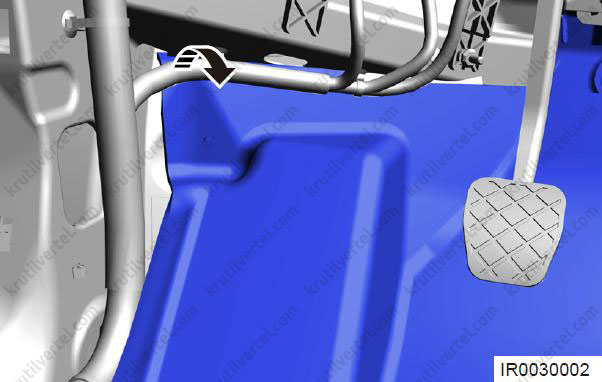

• Послабте фіксатори на чотири магнітних застібках на передній панелі покриття підлоги та фронтальної шумоізоляції, та відверніть дві пластмасові гайки (2) у передній частині.
• Звільніть притискні шайби (1) на задній панелі покриття підлоги з обох боків (7-місна версія).

Примітка:
Для 5-місної версії, оснащеної подвійним натягувачем, необхідно пропустити механізм ременя безпеки з подвійним натягувачем через отвір у підлозі.

• Зніміть передню панель покриття підлоги.

15. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне:

• Під час встановлення передньої панелі покриття підлоги завжди звертайте увагу на правильність площини та укладання відповідного джгута проводів кузова.
• Розкладіть передню панель покриття по підлозі кузова без утворення видимих ​​виступів та нерівностей. Вирівняйте її по отворах. Після цього передня панель покриття підлоги повинна щільно прилягати до підлоги кузова.

Кронштейн майданчик для відпочинку ноги водія

Зняття та встановлення

1. Зніміть панель облицювання передніх лівих дверей.

2. Зніміть ущільнювач прорізу передніх лівих дверей.

3. Зніміть нижню панель облицювання передньої лівої стійки кузова.

4. Зніміть кронштейн майданчика для відпочинку ноги водія:

• Звільніть фіксатор між великою панеллю покриття підлоги та шумоізоляцією підлоги у напрямку стрілки.

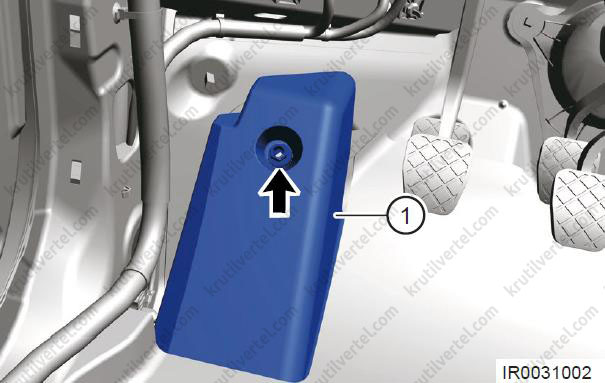

• Зніміть фіксатор (стрілка) із майданчика для відпочинку ноги водія (1).

• Зніміть кронштейн майданчик для відпочинку ноги водія.

5. Установка здійснюється у порядку, зворотному порядку зняття.

Панель покриття підлоги багажного відділення

Зняття та встановлення

1. Підніміть рукою смугу в центрі задньої панелі покриття підлоги багажного відділення і зніміть панель (стрілка), потягнувши її назовні.

2. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: після встановлення переконайтеся, що ліва та права сторони панелі покриття підлоги багажного відділення встановлені правильно.

Багажна сітка

Зняття та встановлення

1. Зніміть панель покриття підлоги багажника.

2. Зніміть багажну сітку:

Натисніть на багажну сітку з обох кінців руками у напрямку, вказаному стрілкою, та зніміть багажну сітку.

3. Встановлення здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: після встановлення багажної сітки переконайтеся, що ліва та права сторони встановлені правильно.

Ящик для інструментів

Зняття та встановлення

1. Зніміть панель покриття підлоги багажника.

2. Зніміть багажну сітку.

3. Вийміть ящик для інструментів (1).

4. Установка здійснюється у порядку, зворотному порядку зняття.

Шумоізолюючий кожух ніші заднього колеса

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть центральне сидіння.

4. Зніміть заднє сидіння.

5. Зніміть ремінь безпеки центрального сидіння.

6. Зніміть ремінь лівого сидіння третього ряду.

7. Зніміть панель покриття підлоги багажника.

8. Вийміть ящик для інструментів із багажного відділення.

9. Зніміть панелі облицювання дверей багажного відділення.

10. Зніміть верхню панель облицювання задньої лівої стійки кузова.

11. Зніміть нижню панель облицювання задньої лівої стійки кузова.

12. Зніміть шумоізолюючий кожух ніші заднього лівого колеса:

• Від'єднайте роз'єм (стрілку) модуля заднього паркувального датчика.

• Відверніть дві гайки кріплення модуля паркувального датчика та зніміть модуль паркувального датчика.

Примітка:
Момент затягування: 5 ± 0,5 Н∙м.

• Від'єднайте роз'єм (стрілку) блоку керування електроприводом дверей багажного відділення.

• Відкрутіть дві гайки кріплення блоку керування електроприводом дверей багажного відділення та зніміть блок.

Примітка:
Момент затягування: 5 ± 0,5 Н∙м.

• Зніміть фіксатори (стрілки) шумоізолюючого кожуха ніші заднього колеса.

Примітка:
Для правої сторони: необхідно зняти перехідний провід та провід «маси».

• Зніміть шумоізолюючий кожух ніші заднього колеса.

13. Установка здійснюється у порядку, зворотному порядку зняття.
