Обслуговування на автомобілі системи змащення Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

2. Обслуговування на автомобілі

Таблиця ознак несправності

Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. Відремонтуйте або відрегулюйте несправні компоненти або замініть їх у разі потреби.

Перевірка рівня масла у двигуні

Примітка:
Перевірте рівень масла по масляному щупу при зупиненому двигуні та робочій температурі.

1. Припаркуйте автомобіль на рівній горизонтальній площадці, зупиніть двигун після прогрівання та зачекайте п'ять хвилин.

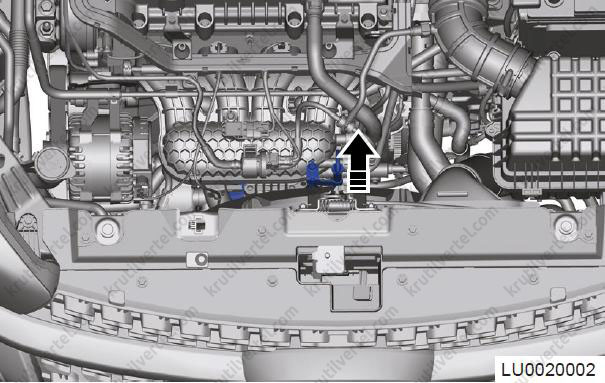

2. Відкрийте капот і витягніть масляний щуп у напрямку стрілки, як показано на малюнку, і протріть його чистою тканиною.

Увага:
Покладіть шматок тканини під кінець масляного щупа, щоб запобігти попаданню масла на двигун або кузов.

3. Встановіть масляний щуп на місце та залиште його на 3–5 секунд.

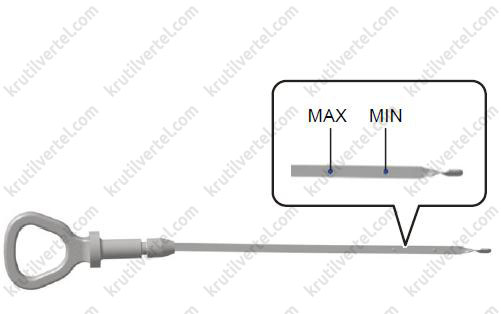

4. Знову витягніть масляний щуп і перевірте правильність рівня масла:

Примітка:
Якщо рівень масла в двигуні занадто низький, перевірте, чи немає витоку, і додайте масло до позначки рівня повної заправки.

• Якщо рівень масла знаходиться на позначці «MAX» або вище, злийте надлишок моторного масла.
• Якщо рівень оливи знаходиться між відмітками «MIN» та «MAX», це означає, що рівень оливи відповідний.
• Якщо рівень масла нижче від позначки «MIN», необхідно додати моторне масло.

Увага:
- При додаванні моторного масла рівень масла не повинен бути вищим за позначку «MAX».
- Не запускайте двигун у процесі вимірювання.

Перевірка тиску оливи

Попередні умови

1. Рівень моторного масла відповідає нормі.

2. Пробіг автомобіля з масляним фільтром не перевищує 5000 км.

3. Двигун прогрітий до нормальної робочої температури.

Перевірка

Двигун 1,5л

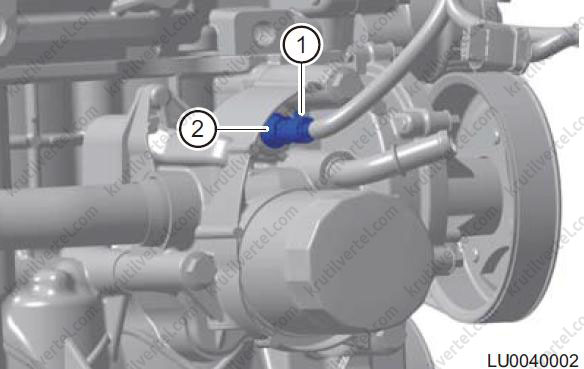

1. Від'єднайте реле тиску масла (1) і зніміть реле тиску масла (2).

Примітка:
Момент затягування: 20 ± 2 Н∙м.

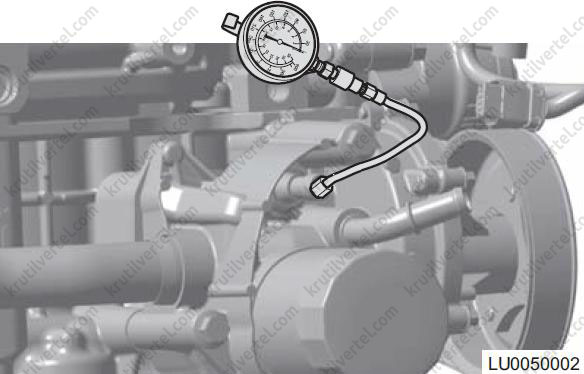

2. Викрутіть вимірювач тиску масла в різьбовий отвір реле тиску масла, як показано на малюнку.

3. Запустіть двигун. Після виконання умов огляду двигуна вважайте значення тиску оливи на холостому ходу та на високих оборотах двигуна відповідно. Якщо тиск у системі мастила низький, очистіть масляний піддон та сітку маслозабірника, а потім знову перевірте. Якщо тиск у системі мастила, як і раніше, низький, це вказує на несправність масляного насоса, і масляний насос повинен бути замінений.

• Тиск оливи на холостому ході (700 ± 50 об/хв): 0,7 бар.
• Тиск оливи на високій швидкості (2000 ± 50 об/хв): 2,5 бар.

4. Встановіть реле тиску оливи.

Примітка:
Під час встановлення реле тиску масла нанесіть невелику кількість герметика на різьблення.

5. Приєднайте роз'єм реле тиску масла та перевірте моторне масло на наявність витоку.

Двигун 2,0 л

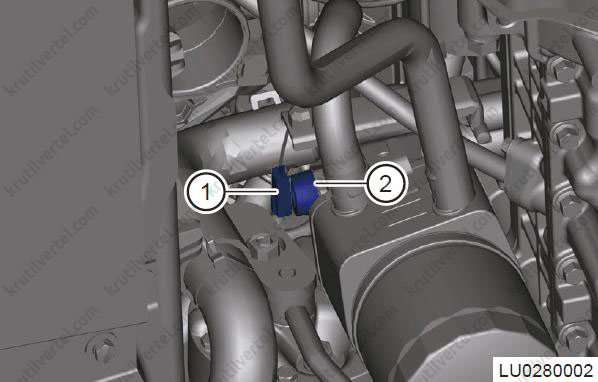

1. Від'єднайте реле тиску масла (1) і зніміть реле тиску масла (2).

Примітка:
Момент затягування: 20 ± 2 Н∙м.

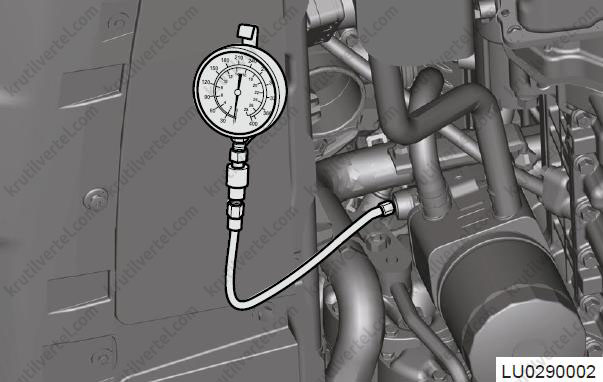

2. Викрутіть вимірювач тиску масла в різьбовий отвір реле тиску масла, як показано на малюнку.

3. Запустіть двигун. Після виконання умов огляду двигуна вважайте значення тиску оливи на холостому ходу та на високих оборотах двигуна відповідно. Якщо тиск у системі мастила низький, очистіть масляний піддон та сітку маслозабірника, а потім знову перевірте. Якщо тиск у системі мастила, як і раніше, низький, це вказує на несправність масляного насоса, і масляний насос повинен бути замінений.

• Тиск оливи на холостому ході (650 ± 50 об/хв): 60 кПа.
• Тиск оливи на високій швидкості (2000 ± 50 об/хв): 160 кПа.

4. Встановіть реле тиску оливи.

Примітка:
Під час встановлення реле тиску масла нанесіть невелику кількість герметика на різьблення.

5. Приєднайте роз'єм реле тиску масла та перевірте моторне масло на наявність витоку.

Заміна моторного масла

Злив моторного масла

Увага:
- НЕ зливайте моторне масло, поки двигун не охолоне.
- Тривалий та багаторазовий контакт з моторним маслом призведе до видалення природного шкірного сала зі шкіри, що призведе до сухості, подразнення та дерматиту. Крім того, відпрацьована моторна олива містить потенційно шкідливі домішки, які можуть викликати рак шкіри. Тому при обслуговуванні автомобіля обов'язково вживайте належних заходів щодо захисту шкіри.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

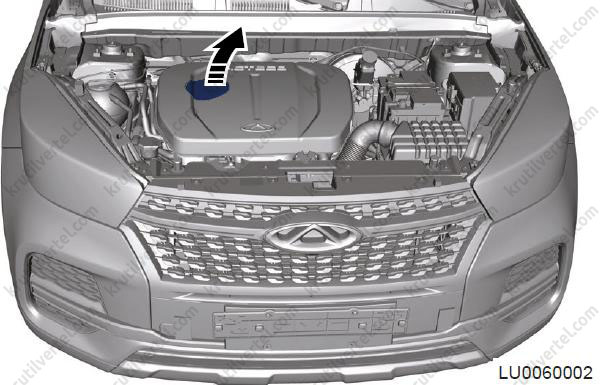

3. Відкрийте кришку маслоналивної горловини:

Поверніть кришку маслоналивної горловини проти годинникової стрілки, щоб відкрити її.

4. Підніміть автомобіль у правильне положення:

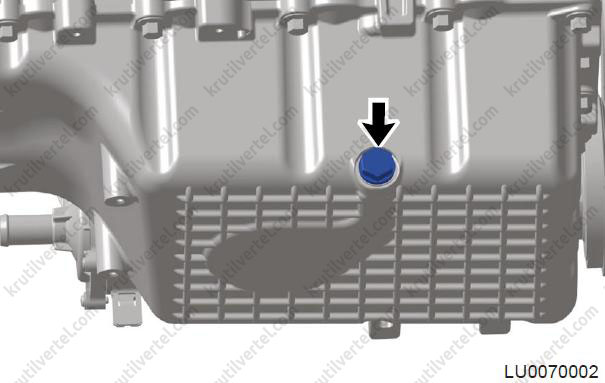

• Відкрутіть зливну пробку (стрілку) і злийте масло в ємність.

Увага:
- При вивертанні пробки від руки притискайте її всередину і утримуйте пробку в різьбленні для запобігання виходу потоку масла. Швидко приберіть руку з пробкою, щоб не обпектися маслом, що витікає.
- Відпрацьована моторна олива повинна утилізуватися спеціалізованим відділом відповідно до місцевих законів та правил. Не утилізуйте як звичайні побутові відходи.

• Витріть зливну пробку та затягніть її. Момент затягування: 35 ± 3 Н∙м.

Увага:
Прокладку зливної пробки необхідно замінювати після кожного зняття пробки.

Додавання моторного масла

1. Використовуйте лише моторне масло, яке відповідає технічним вимогам Chery.

Увага:
- ЗАБОРОНЕНО використовувати моторне масло низької якості.
- ЗАБОРОНЕНО змішувати моторне масло різних типів.
- Будьте обережні, щоб не пролити масло на будь-яку частину двигуна при додаванні моторного масла.

2. Додайте необхідну кількість оливи та за допомогою масляного щупа перевірте, щоб рівень оливи знаходився між позначками «MIN» та «MAX».

3. Вимкніть двигун після роботи протягом 1–2 хвилин, припаркуйте автомобіль на рівній горизонтальній площадці та зачекайте приблизно п'ять хвилин. Перевірте, щоб рівень масла був між відмітками «MIN» та «MAX». При необхідності долийте олію.

4. Перевірте автомобіль на наявність витоків після заміни оливи.
