3. Ремінь приводу допоміжних агрегатів та його компоненти
Увага:
- Щоб уникнути травм при знятті/встановленні ременя приводу допоміжних агрегатів та його компонентів, обов'язково надягайте засоби індивідуального захисту.
- При знятті/встановленні ременя приводу допоміжних агрегатів будьте обережні, щоб не подряпати лакофарбове покриття кузова.
Двигун 1,5л

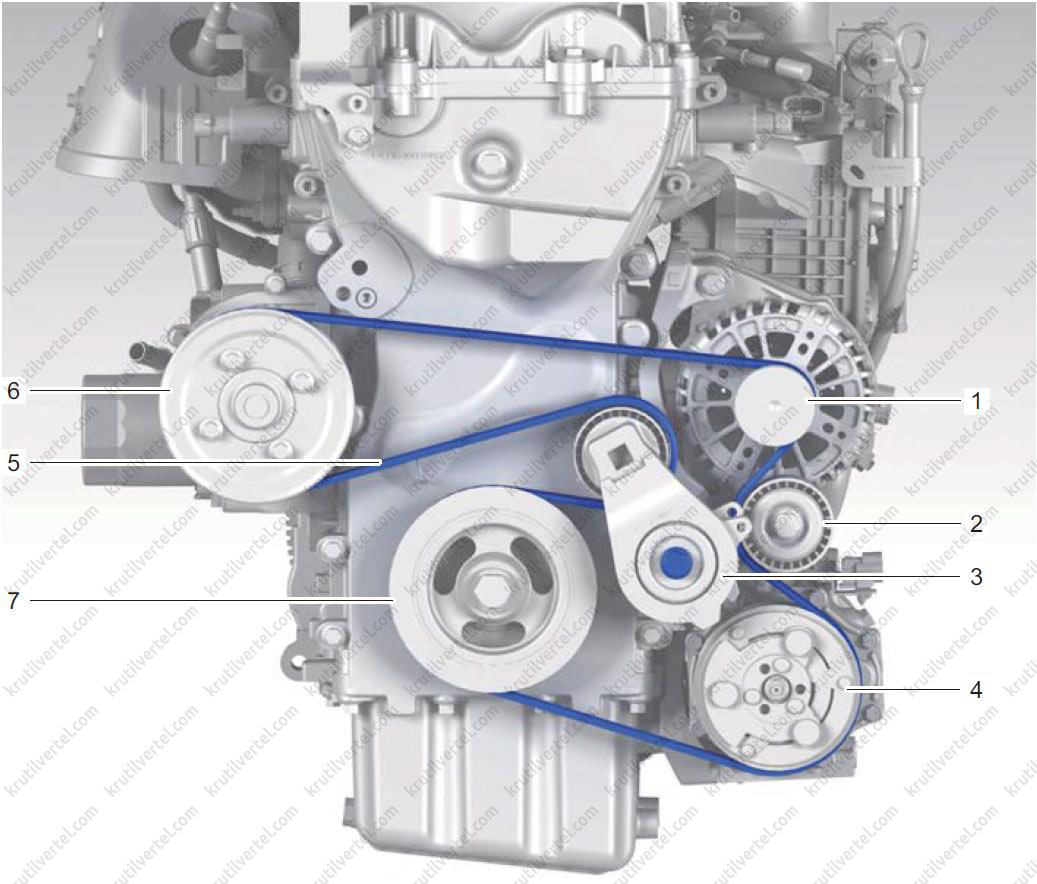

Складові елементи
- Блок генератора.
- Проміжний шків у зборі.
- Натяжний пристрій.
- Компресор кондиціонера у зборі.
- Ремінь приводу допоміжних агрегатів.
- Шків насоса рідини, що охолоджує.
- Шків на колінчастому валі.
Ремінь приводу допоміжних агрегатів
Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть кришку двигуна.
4. Зніміть ремінь приводу допоміжних агрегатів:

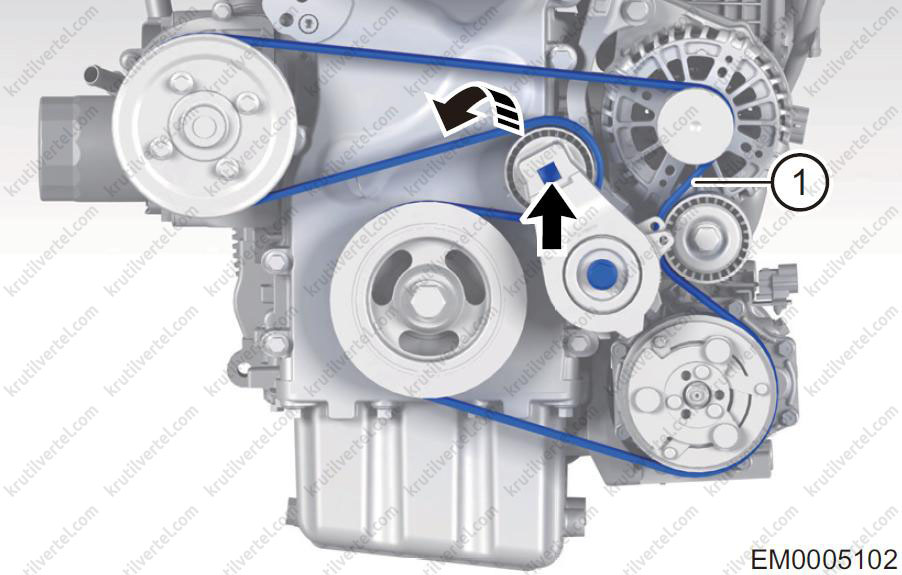

Вставте наконечник стрижня з храповим механізмом в отвір (стрілка) під палець натягувача і підніміть його вгору у напрямку стрілки, як показано на ілюстрації. Потім зніміть ремінь (1) приводу допоміжних агрегатів.
Увага:
Не торкайтеся рукою натягувача під час його переміщення вгору.
5. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Перед встановленням ременя приводу допоміжних агрегатів очистіть канавки всіх шківів.
- Переверніть колінчастий вал після встановлення ременя і переконайтеся, що ремінь встановився на місце і не контактує з іншими компонентами.

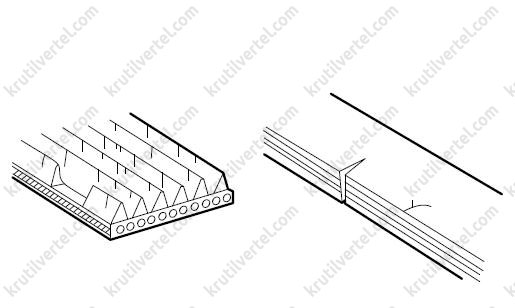

Перевірка технічного стану
Виконується так само, як і на двигуні 2,0 л (див. нижче).
