Кузовні розміри та зазори Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Chery, ремонт кузова Chery, кузовні розміри Chery, кузов Chery Tiggo, ремонт кузова Chery Tiggo, кузовні розміри Chery Tiggo
8. Кузовні розміри та зазори

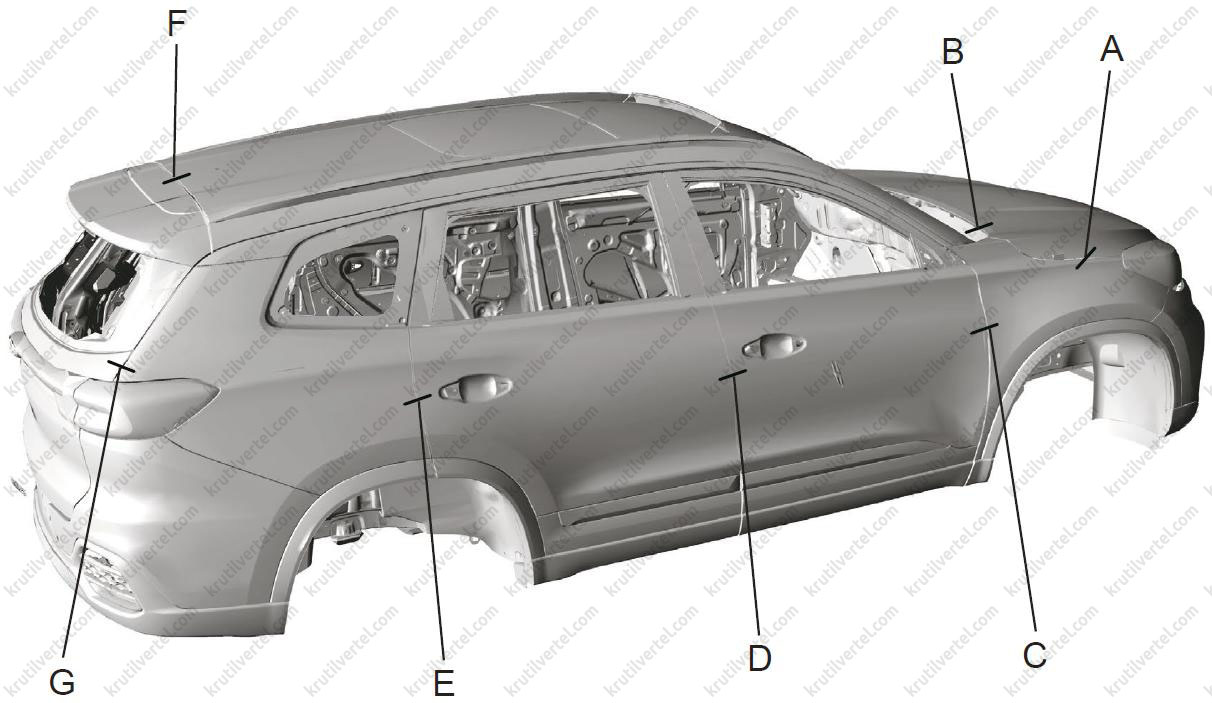

Зазори поверхні кузова
| Код зазору | Стандартне значення | Область виміру |
| А | 3,8±1,0 мм | Зазор між крилом та капотом |
| У | 4,0±1,0 мм | Зазор між капотом та облицюванням повітрозабірного короба |
| З | 3,8 (+1,0/-0,5) мм | Зазор між передніми дверима та переднім крилом |
| D | 4,0±0,7 мм | Зазор між передніми та задніми дверима |
| Е | 3,8 (+1,0/-0,5) мм | Зазор між задніми дверима та заднім крилом |
| F | 7,0 ± 1,2 мм | Зазор між спойлером та дахом |
| G | 4,0±1,0 мм | Зазор між заднім крилом та дверима багажного відділення |
Розміри кузова
Примітка:
- Усі виміри повинні проводитися безпосередньо по металу деталей кузова. При необхідності зніміть елементи зовнішнього обладнання кузова та елементи оздоблення салону.
- Перед проведенням вимірювань для редагування платформи кузова автомобіля зробіть ремонт серйозно пошкоджених ділянок.
- Під час правки платформи кузова стежте за верхньою частиною силового каркаса кузова, звертаючи увагу на занадто високу напругу та переміщення.
- Зніміть всі шибки, які можуть тріснути.

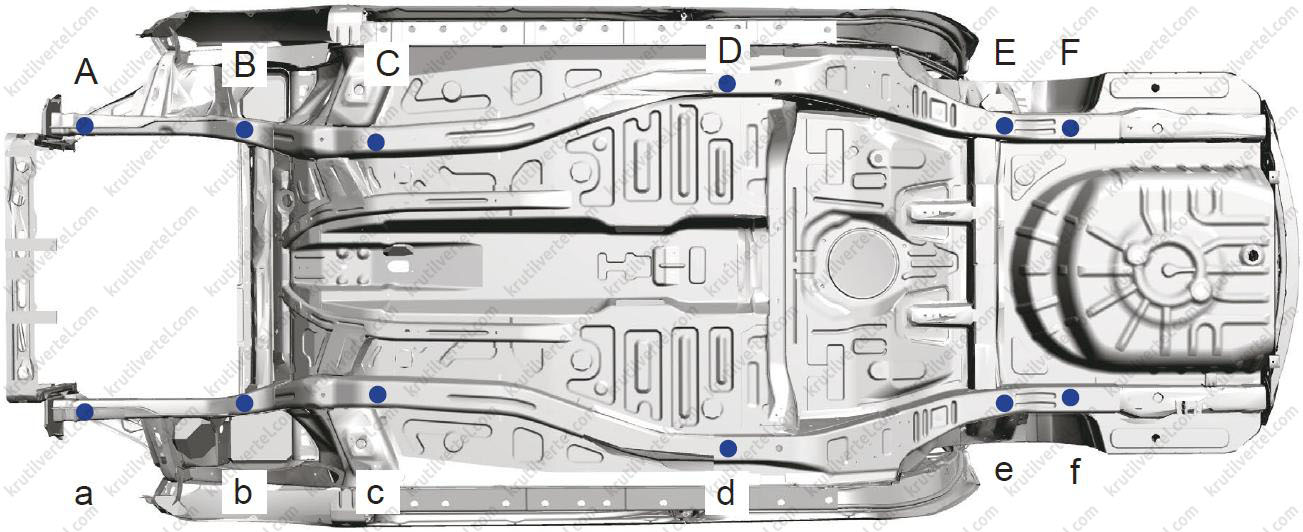

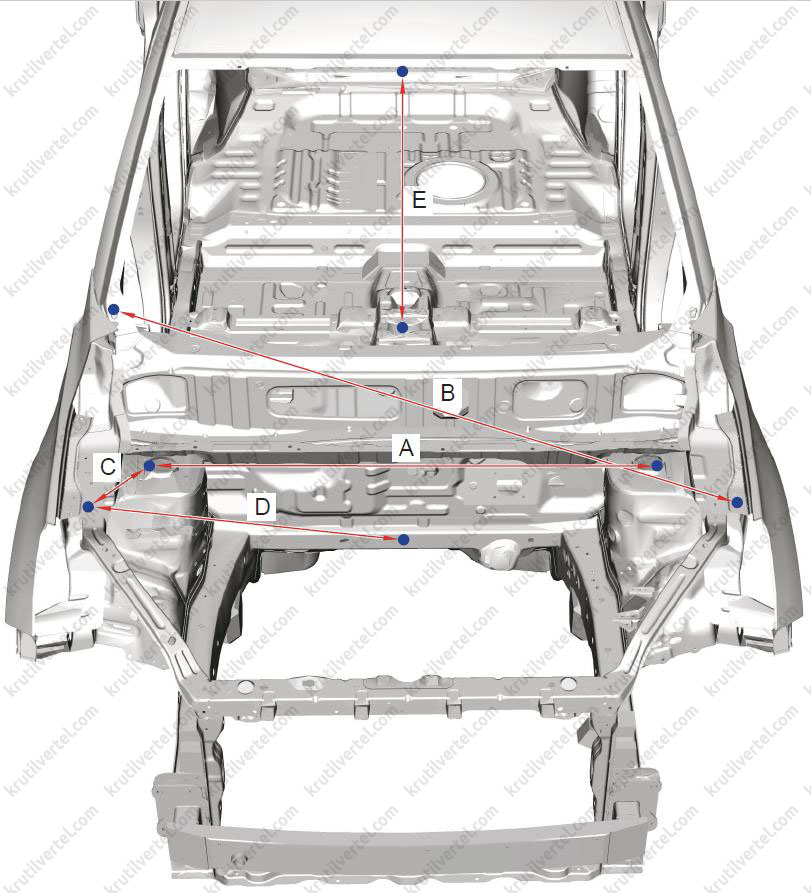

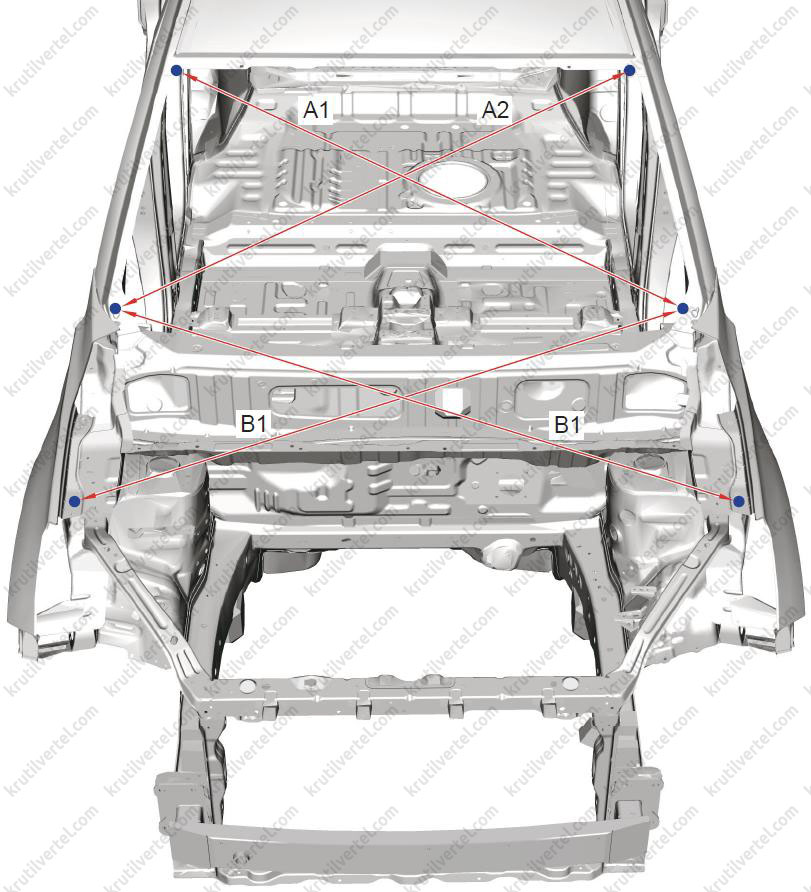

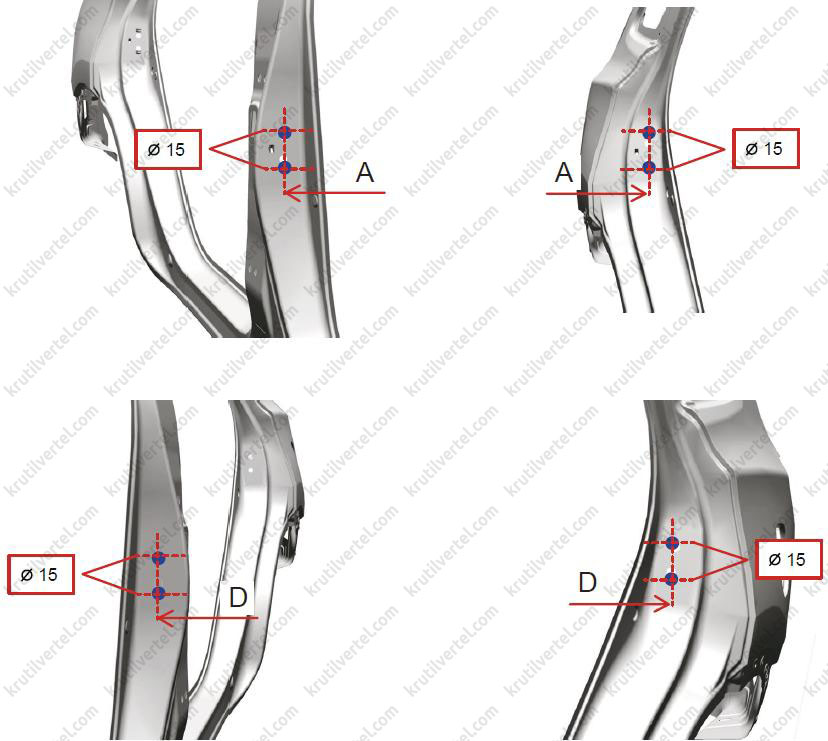

Розміри моторного відсіку та прорізу вітрового скла
| Код розміру | Стандартне значення | Область виміру |
| А | 1144,8 мм | Центр встановлення передньої підвіски |
| У | 1543,9 мм | Діагональ між кріпильними болтами крила |
| З | 183,4 мм | Відстань між центром установки передньої підвіски та крилом |
| D | 752 мм | Відстань між кріпильними болтами центру передньої перегородки та крила |
| Е | 881 мм | Проріз вітрового скла |
| Код розміру | Стандартне значення | Область виміру |
| А1, А2 | А1 = А2 | Діагональна відстань між моторним відсіком та зовнішньою частиною отвору вітрового скла |
| В1, В2 | В1 = В2 | Діагональна відстань між моторним відсіком та зовнішньою частиною отвору вітрового скла |

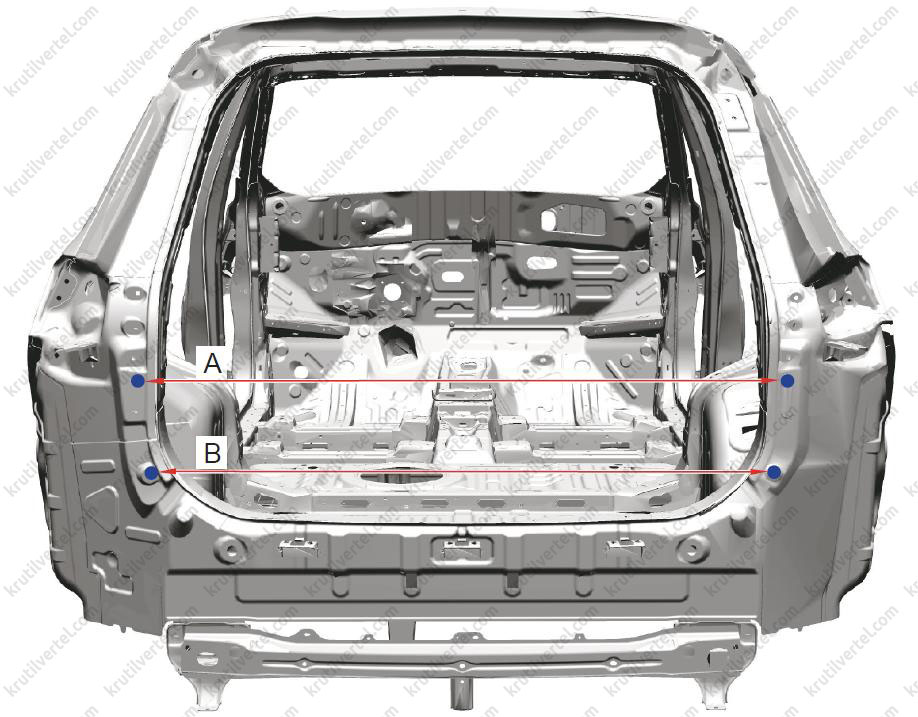

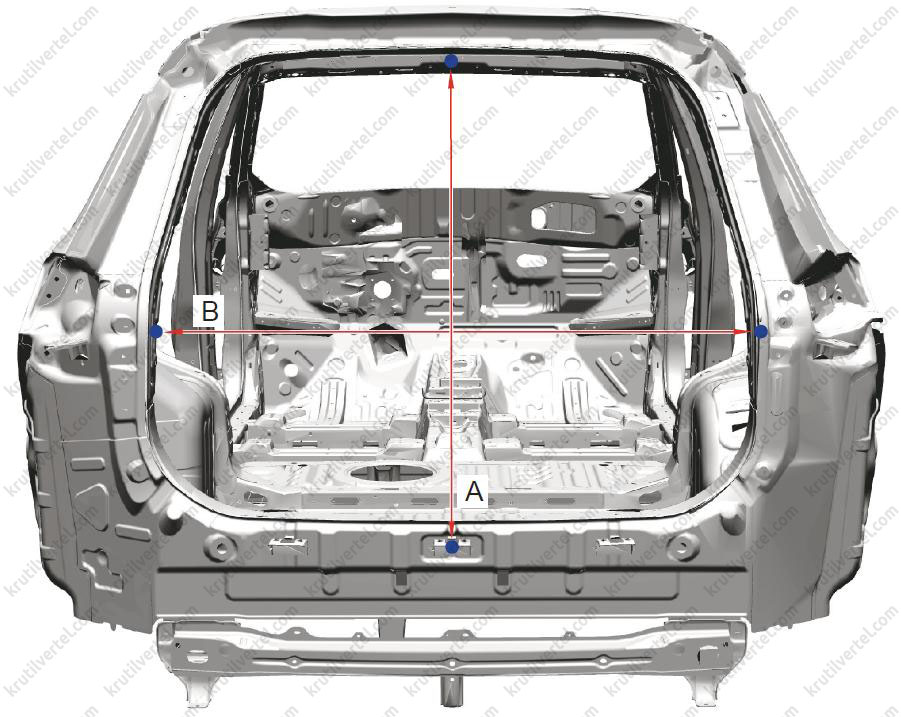

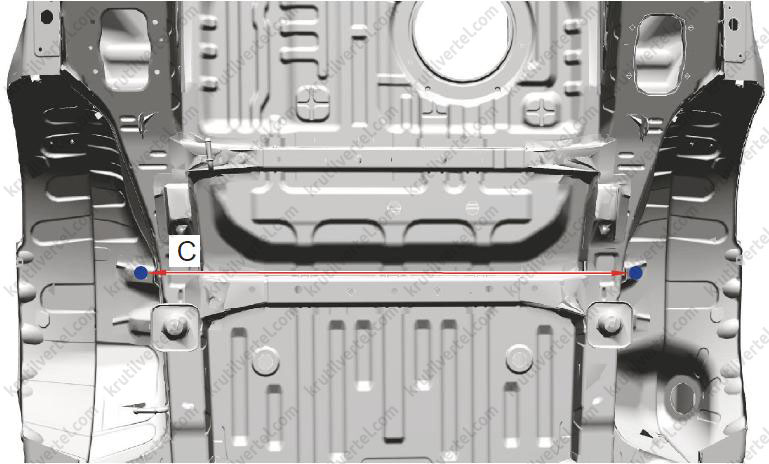

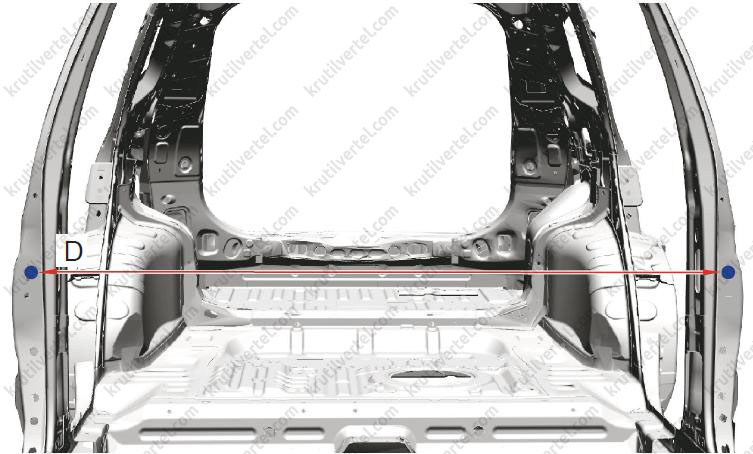

Розміри отвору багажного відділення
| Код розміру | Стандартне значення | Область виміру |
| А | 936,8 мм | Проріз багажного відділення |
| У | 1097 мм | Відстань до осі Y багажного відділення |

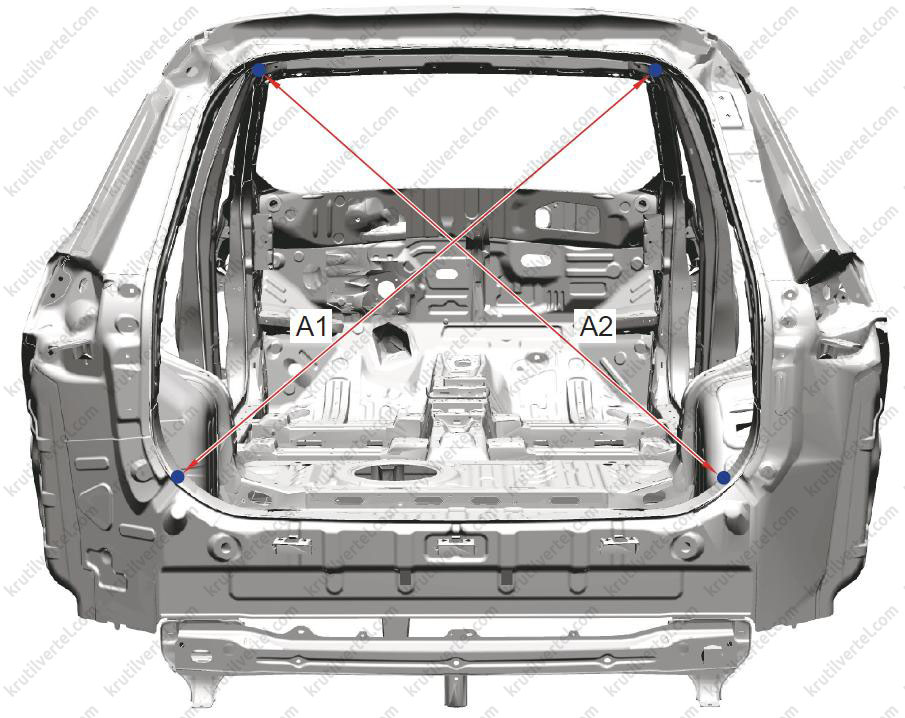

| Код розміру | Стандартне значення | Область виміру |
| А1, А2 | А1 = А2 | Діагональна відстань по зовнішній частині отвору багажного відділення |

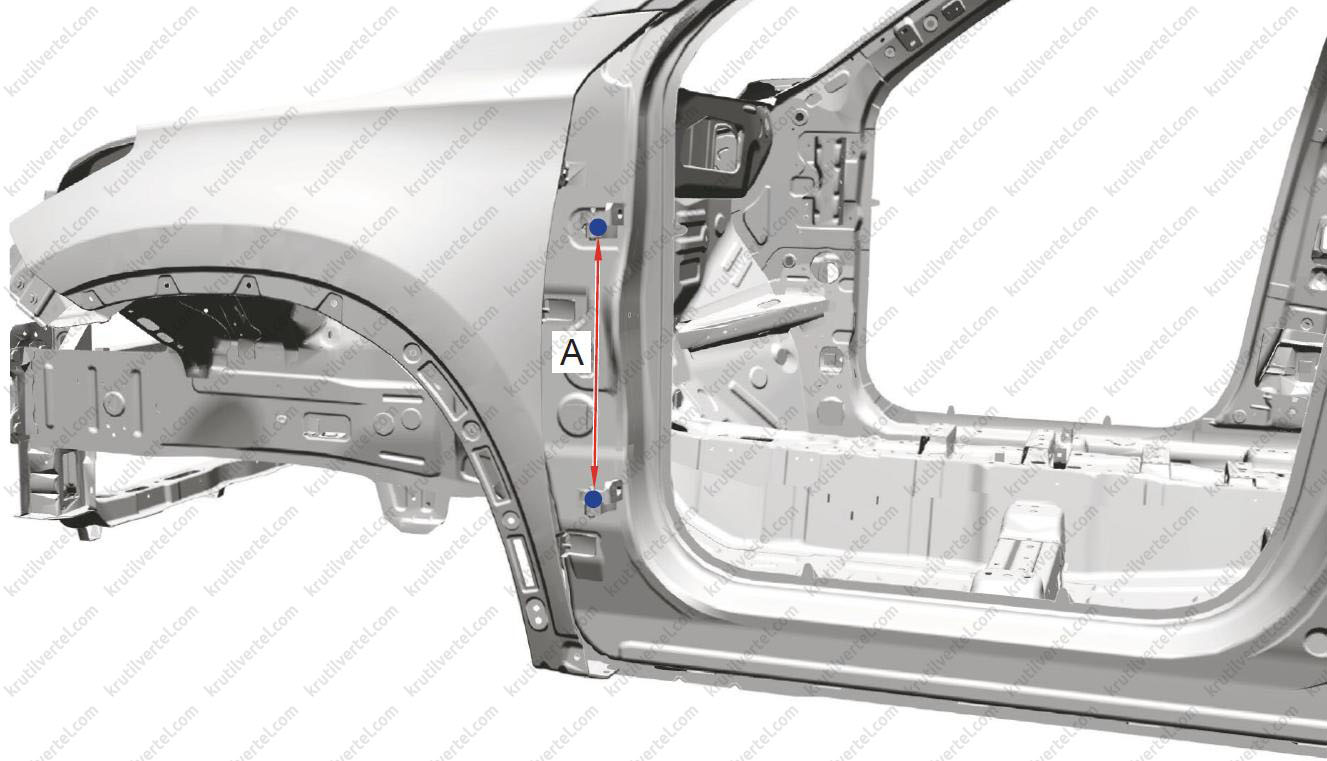

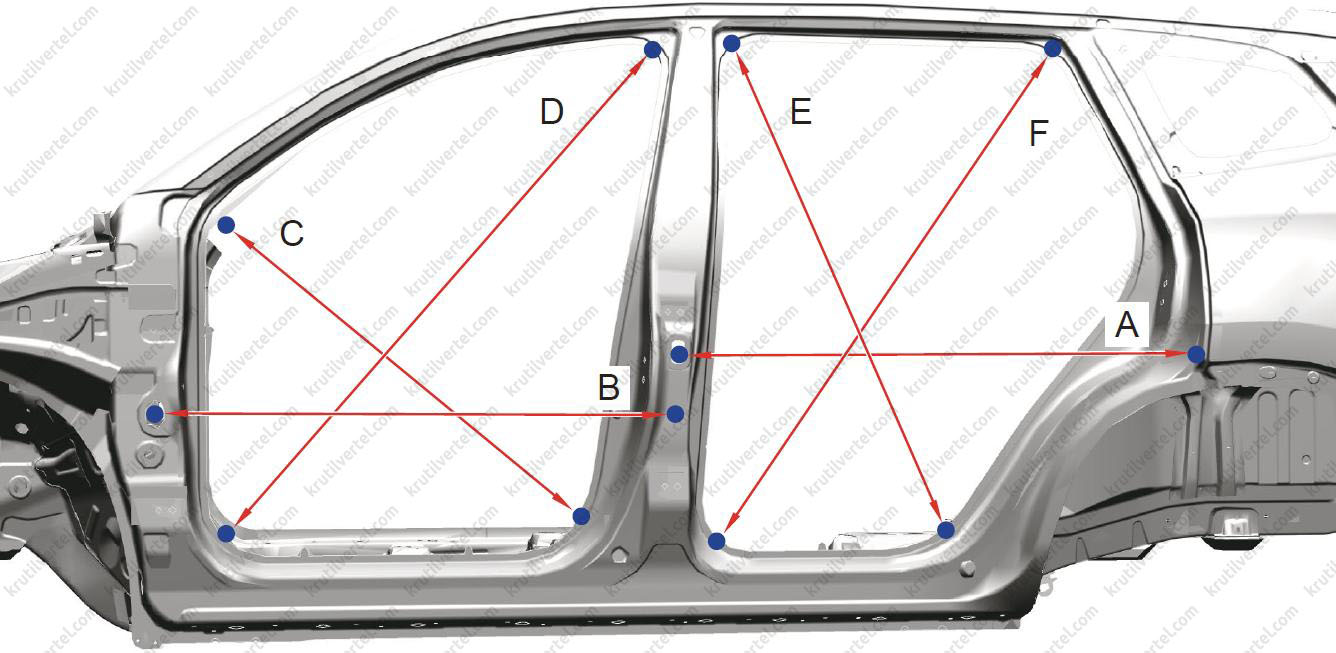

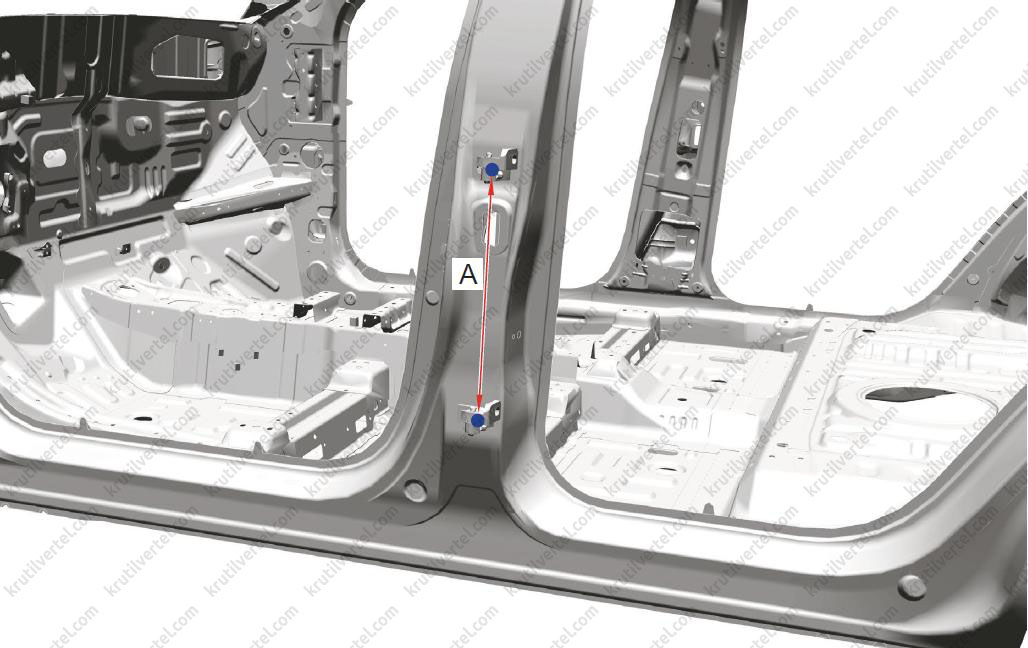

Відстань між центральною та задньою стійками кузова
