Зовнішні деталі кузова та крила Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

6. Зовнішні деталі кузова та крила

Загальна інформація

Бампери та поперечки бамперів є пристроями пасивної безпеки для захисту передньої та задньої частин кузова, які, головним чином, поглинають енергію та знижують силу зовнішнього удару.

Компоненти кузова, в основному, включають передній бампер, кронштейн переднього бампера, поперечку переднього бампера, активну решітку радіатора, передні підкрилки, передні колісні арки, крила, молдинги крил, молдинги порогів кузова, молдинги дверей, захист карт бампера, поперечку заднього бампера, задні підкрилки, облицювання повітрозабірного короба, лючок топливоналивной горловини, спойлер паливного бака, молдинги дверей багажного відділення, рейлінги на даху, спойлер і т.д.

Передній бампер та його елементи

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні переднього бампера та його елементів обов'язково використовуйте засоби індивідуального захисту.
- При знятті переднього бампера та його елементів необхідно докладати зусилля. Виключіть грубі дії.
- Намагайтеся не дряпати лакофарбову поверхню кузова при знятті/встановленні переднього бампера та його елементів.
- У разі зняття переднього бампера та його елементів уникайте пошкодження засувок кріплення.

Зняття та встановлення бампера в зборі

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть передній бампер:

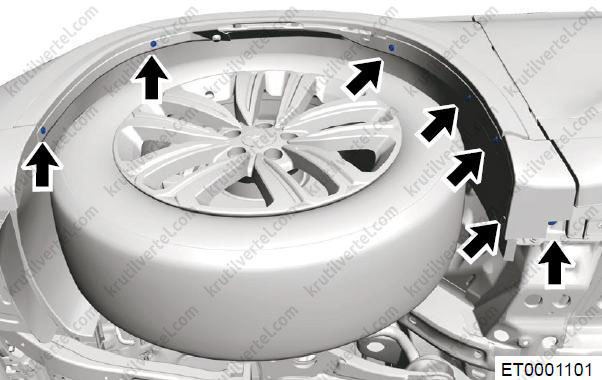

• Відкрутіть шість гвинтів (стрілки) кріплення та зніміть фіксатор (стрілка) облицювання розширювача арки переднього колеса (як приклад взято ліву сторону).

Примітка:
Момент затягування: 2,0 ± 0,5 Н∙м.

• Відкрутіть по одному гвинту (стрілка) кріплення з лівого та правого боку переднього бампера (як приклад взято ліву сторону).

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Встановіть автомобіль на витяг, відкрутіть три болта (1) кріплення нижньою частиною переднього бампера до кронштейна на кузові.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

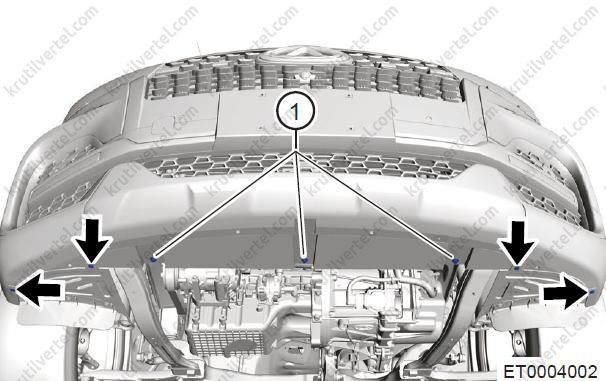

• Відкрутіть чотири гвинти (стрілки) кріплення в нижній частині переднього лівого та переднього правого підкрилка.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

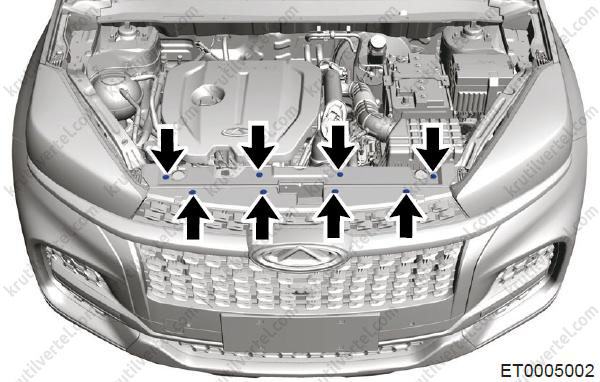

• Поверніть вісім болтів (стрілки) кріплення у верхній частині переднього бампера.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

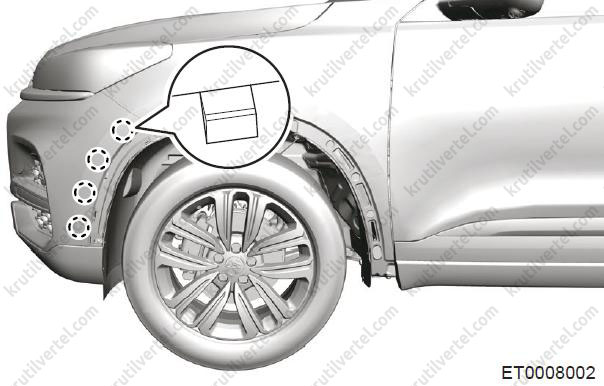

• Звільніть фіксатори переднього бампера.

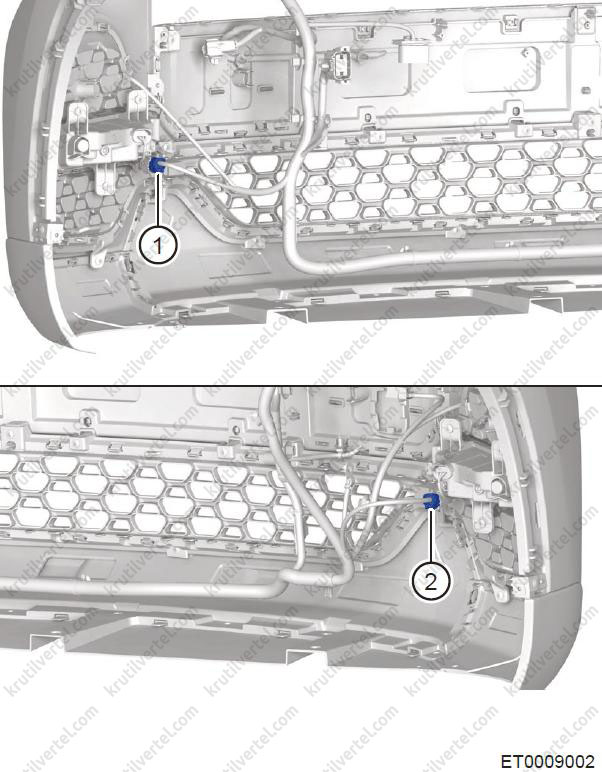

• Від'єднайте роз'єм (1) джгута проводів лівих денних ходових вогнів та правий роз'єм (2) джгута проводів правих денних ходових вогнів.

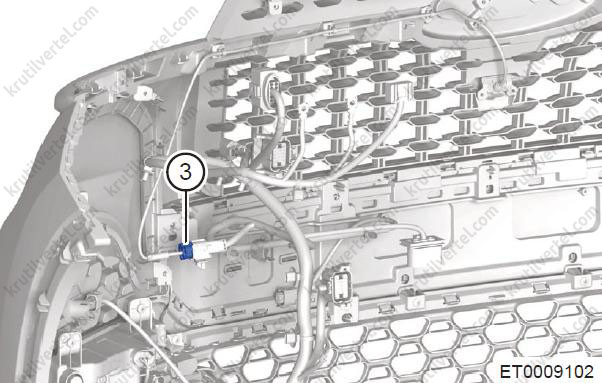

• Від'єднайте роз'єм (3) джгута проводів передньої камери.

• Зніміть передній бампер.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Переконайтеся в правильності встановлення переднього бампера і перевірте зазори на відповідність допустимим значенням.
• Після встановлення переднього бампера виконайте калібрування панорамного зображення.

Розбирання та повторне складання бампера

1. Зніміть кришку буксирного гака переднього бампера:

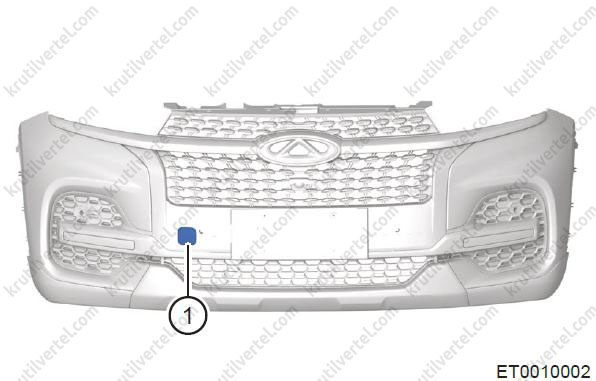

• Зніміть кришку буксирного гака переднього бампера за допомогою викрутки, обгорнутої захисною стрічкою.
• Зніміть кришку (1) буксирного гака з переднього бампера.

2. Зніміть емблему CAC:

• Відкрутіть гвинти (стрілки) кріплення емблеми CAC.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть емблему CAC з переднього бампера.

3. Зніміть джгут проводів передньої камери:

• За допомогою викрутки, обгорнутої захисною стрічкою, звільніть фіксатори (стрілки) джгута проводів передньої камери.
• Викрутіть два гвинти (1) кріплення передньої камери.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть дроти передньої камери.

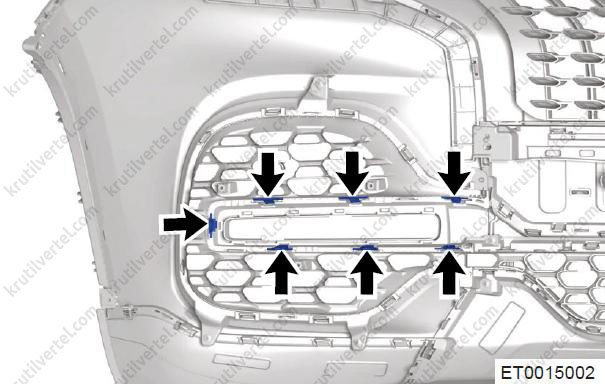

4. Зніміть денний ходовий вогонь (спосіб зняття для лівої та правої сторони не відрізняється; як приклад взято ліву сторону):

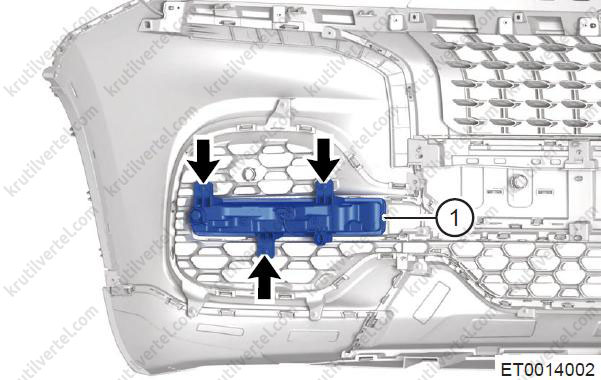

• Викрутіть три гвинти (стрілки) кріплення денного ходового вогню.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть денний ходовий вогонь (1).

5. Зніміть декоративну накладку денного вогню:

• Звільніть фіксатор накладки денного ходового вогню.
• Зніміть декоративну накладку (1) денного вогню.

6. Складання проводиться в порядку, зворотному порядку розбирання.

Зняття та встановлення кронштейна кріплення бампера

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

1. Зніміть передній бампер.

2. Відкрутіть два болта (стрілки) кріплення лівого кронштейна переднього бампера та зніміть кронштейн (1).

3. Установка здійснюється у порядку, зворотному порядку зняття.

Зняття та встановлення поперечки бампера

1. Зніміть передній бампер.

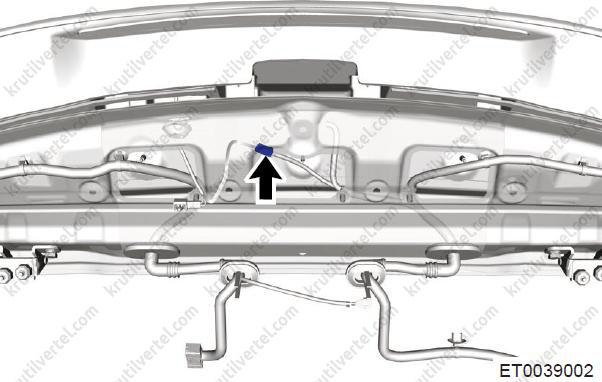

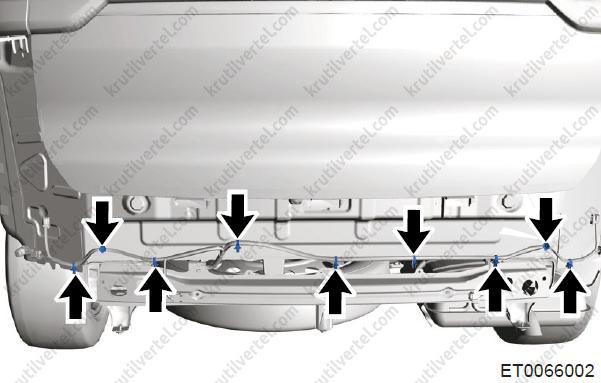

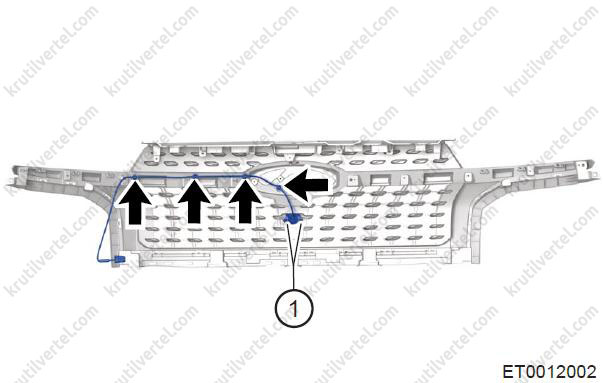

2. Зніміть фіксатори (стрілки) джгута проводів поперечки переднього бампера.

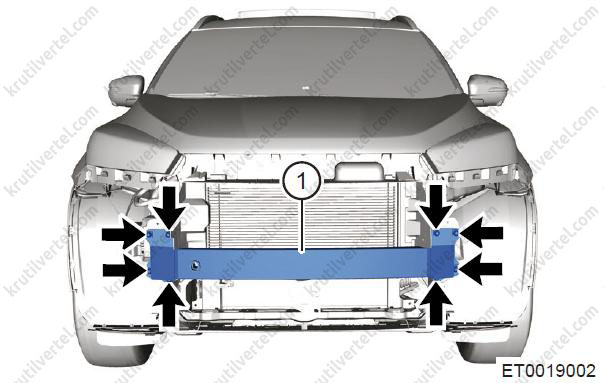

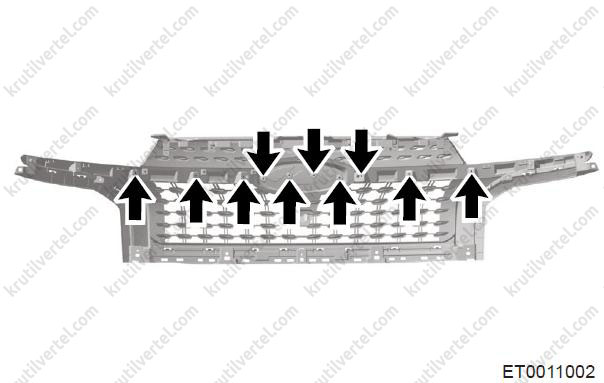

3. Відкрутіть вісім гайок (стрілки) кріплення та зніміть поперечку (1) переднього бампера.

Примітка:
Момент затягування: 50 ± 5 Н∙м.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: після встановлення поперечки переднього бампера послаблення кріплень, трясіння та деформації не допускаються.

Дефлектор радіатора (верхній, лівий та правий)

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні дефлектора радіатора, обов'язково використовуйте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова під час зняття/встановлення дефлектора радіатора.

1. Зніміть поперечку переднього бампера.

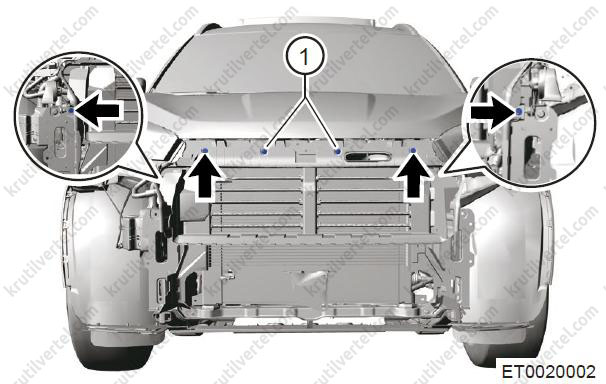

2. Зніміть верхній дефлектор радіатора:

• Зніміть пластикові елементи (1) кріплення верхнього дефлектора радіатора до верхньої поперечки рамки радіатора та відверніть два болти (стрілки) кріплення.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

• Зніміть верхній дефлектор радіатора.

3. Зніміть лівий/правий дефлектор радіатора (спосіб зняття для лівої та правої сторони не відрізняється; як приклад взято ліву сторону):

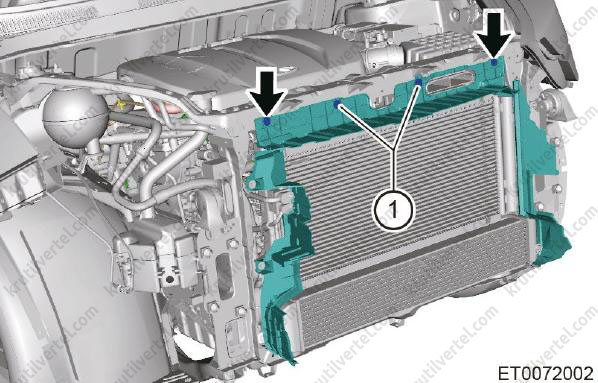

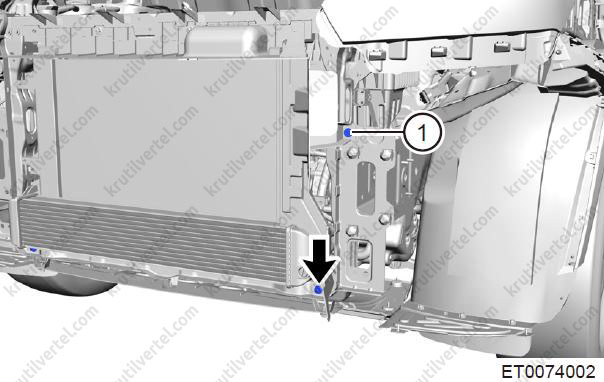

• Відкрутіть болт (стрілка) кріплення та звільніть фіксатор (1) лівого дефлектора радіатора.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

• Зніміть лівий дефлектор радіатора.

4. Установка здійснюється у порядку, зворотному порядку зняття.

Активні решітки радіатора (при відповідному оснащенні)

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/установці заслінок активних ґрат радіатора обов'язково використовуйте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова при знятті/установці заслінок активної решітки радіатора.

1. Зніміть передній бампер.

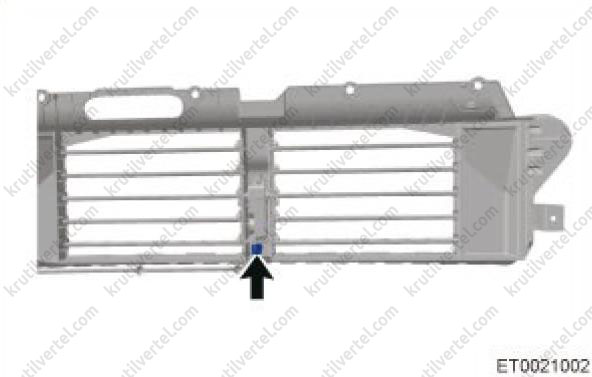

2. Зніміть заслінки активної радіаторної решітки:

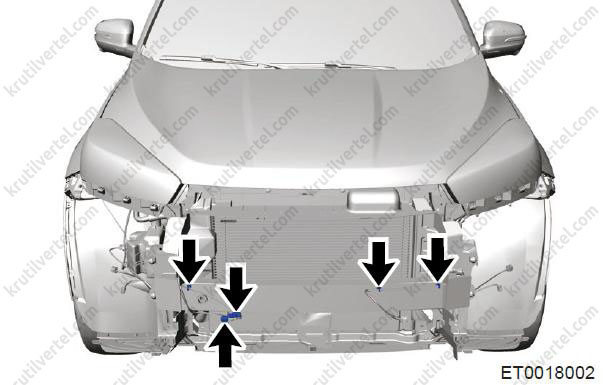

• Відкрутіть чотири болти (стрілки) кріплення та звільніть два пластикові фіксатори (1) заслінки активної решітки радіатора.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

• Від'єднайте роз'єм (стрілка) джгута проводів заслінки активної решітки радіатора.

• Зніміть заслінки решітки радіатора.

3. Встановлення виконується в порядку, зворотному порядку зняття, при цьому враховуйте наступне: під час встановлення заслінки активної решітки радіатора замініть пошкоджений пластиковий фіксатор.

Підкрилки коліс

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні підкрилок, обов'язково використовуйте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова під час зняття/встановлення підкрилок.

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Зняття та встановлення переднього підкрилка

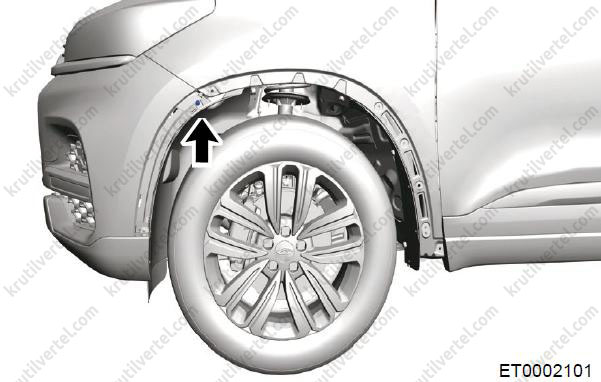

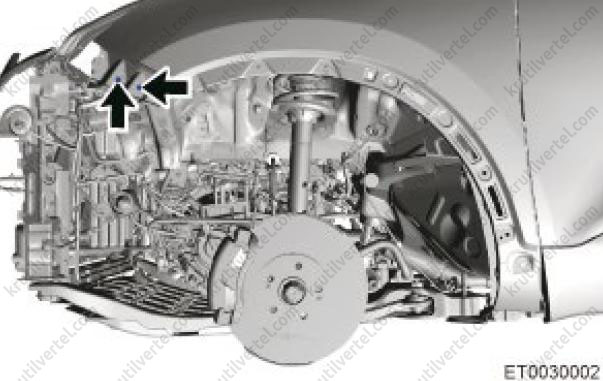

1. Зніміть облицювання розширювача арки переднього лівого колеса (див. процедуру зняття переднього бампера).

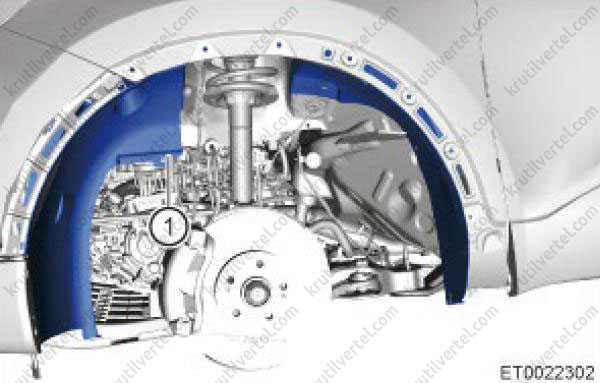

2. Зніміть передній лівий підкрилок:

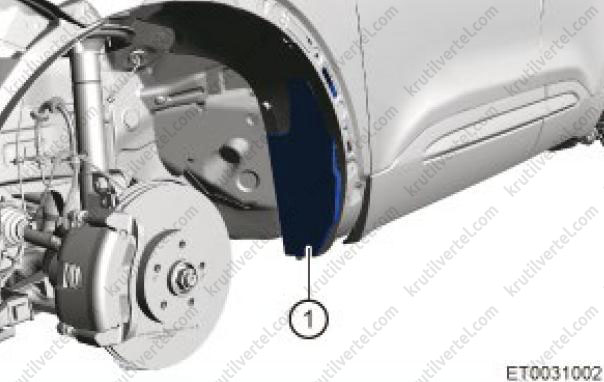

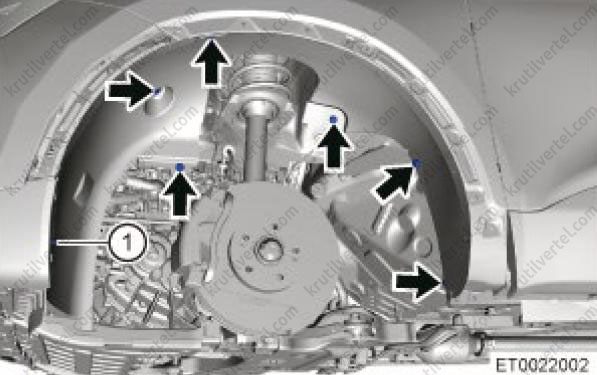

• Зніміть шість пластикових фіксаторів (стрілки) переднього підкрилка.
• Викрутіть гвинт (1) кріплення в нижній частині переднього підкрилка.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть передній підкрилок (1).

3. Установка здійснюється у порядку, зворотному порядку зняття.

Зняття та встановлення заднього підкрилка

1. Зніміть облицювання розширювача арки лівого заднього колеса (див. процедуру зняття заднього бампера).

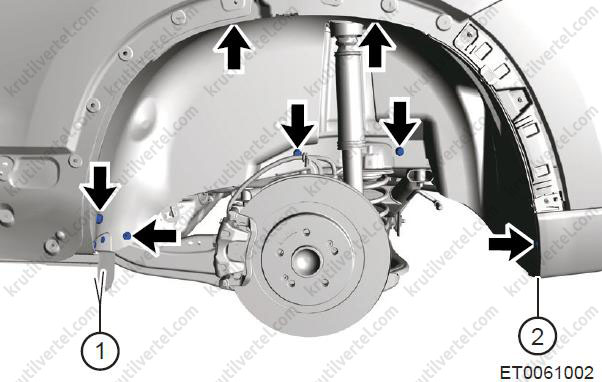

2. Зніміть задній лівий підкрилок:

• Відкрутіть дві пластикові гайки та зніміть фіксатор (стрілка) заднього підкрилка.
• Викрутіть гвинт (1) кріплення заднього підкрилка.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Викрутіть гвинт (2) кріплення заднього підкрилка.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

• Зніміть задній підкрилок.

3. Установка здійснюється у порядку, зворотному порядку зняття.

Облицювання повітрозабірного короба

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні облицювання повітрозабірного короба надягайте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова при знятті/встановленні облицювання повітрозабірного короба.

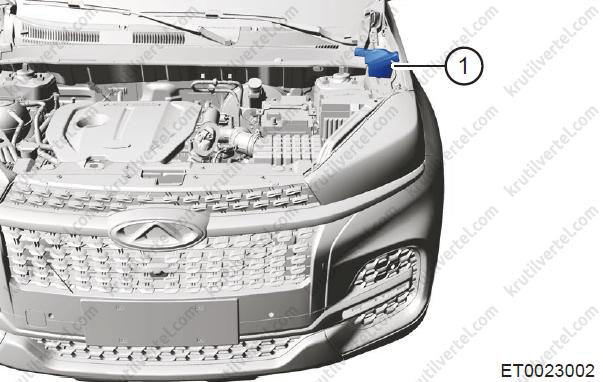

1. Зніміть важіль склоочисника.

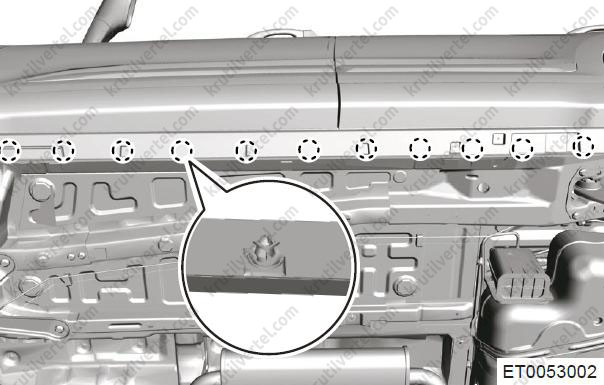

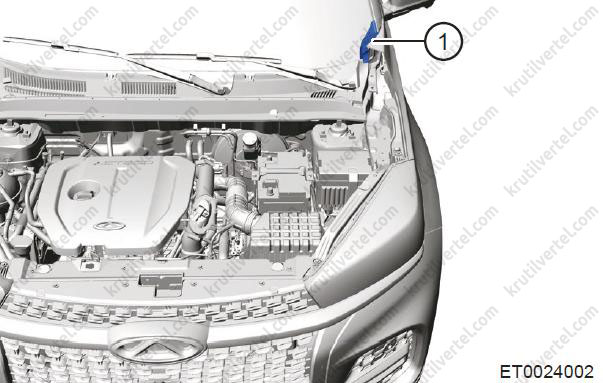

2. Зніміть ліву ущільнювальну пластину (1) облицювання повітрозабірного короба (як приклад взято ліву сторону).

3. Зніміть ліву накладку облицювання повітрозабірного короба (як приклад взято ліву сторону):

За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори на лівій накладці облицювання повітрозабірного короба та зніміть ліву накладку (1).

4. Зніміть облицювання повітрозабірного короба:

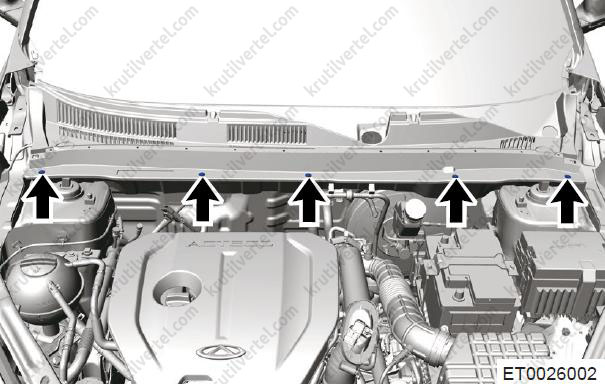

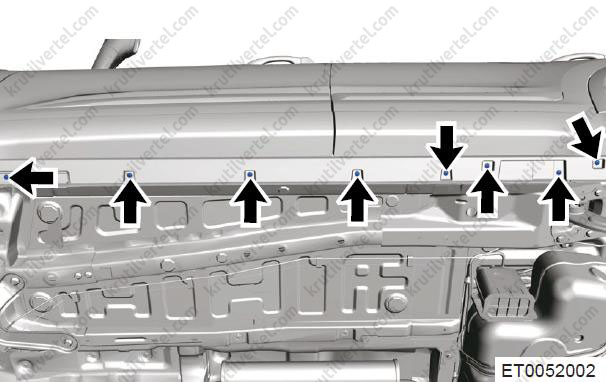

Відкрутіть п'ять гвинтів (стрілки) кріплення та зніміть облицювання повітрозабірного короба.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

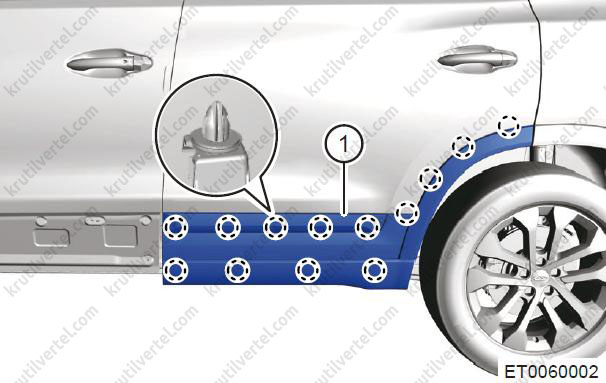

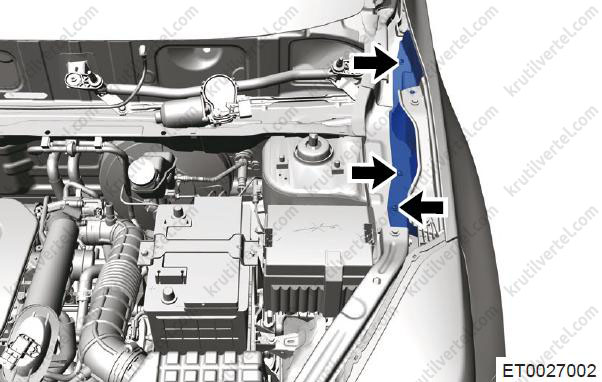

5. Зніміть молдинги крил (як приклад взято ліву сторону):

• Відкрутіть три гвинти (стрілки) кріплення облицювання повітрозабірного короба.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть молдинг крила.

6. Установка здійснюється у порядку, зворотному порядку зняття.

Крило

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні крила надягайте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова під час зняття/встановлення крила.

Примітка:
- Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, відносяться до лівої сторони.
- Момент затягування всіх кріплень: 6 ± 1,0 Н∙м.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть облицювання розширювача арки переднього лівого колеса.

4. Зніміть передній бампер.

5. Зніміть ліву блок-фару.

6. Зніміть лівий кронштейн переднього бампера.

7. Зніміть ліве крило:

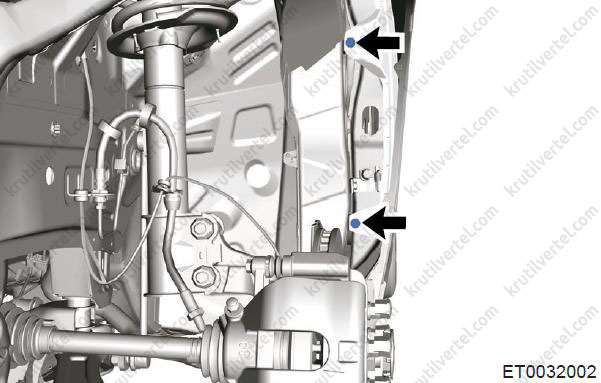

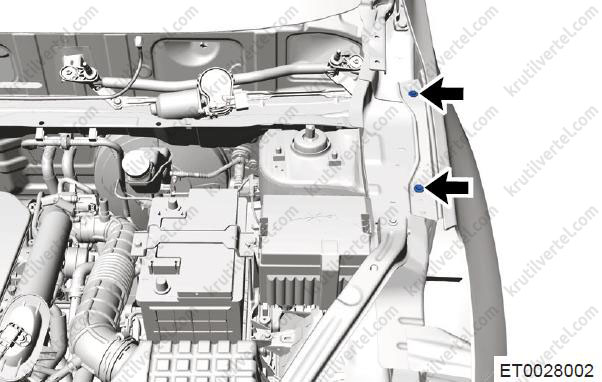

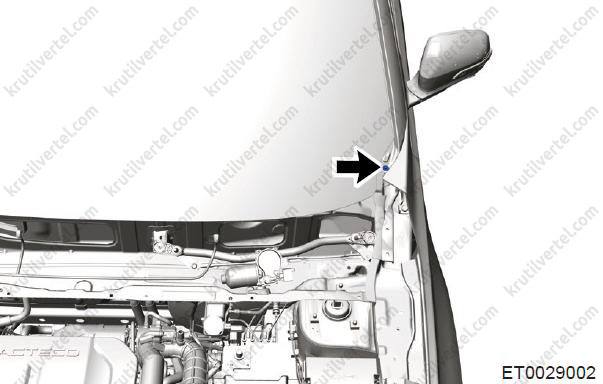

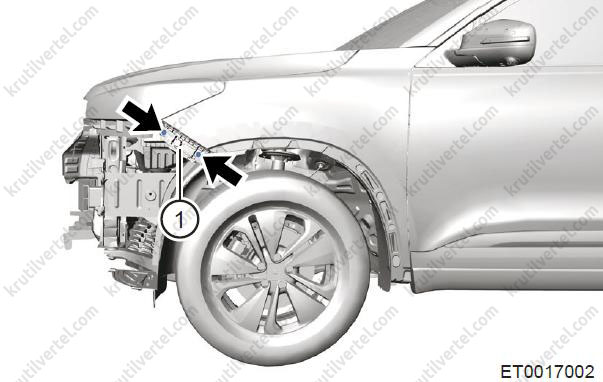

• Поверніть два болта (стрілки) кріплення верхньої частини крила до кузова.

• Відкрутіть болт (стрілка) кріплення верхньої частини крила до нижньої частини передньої стійки.

• Відкрутіть болти (стрілки) кріплення передньої частини крила до кузова.

• Зніміть кришку (1).

• Відкрутіть два болта (стрілки) кріплення внутрішньої частини крила до передньої частини кузова автомобіля.

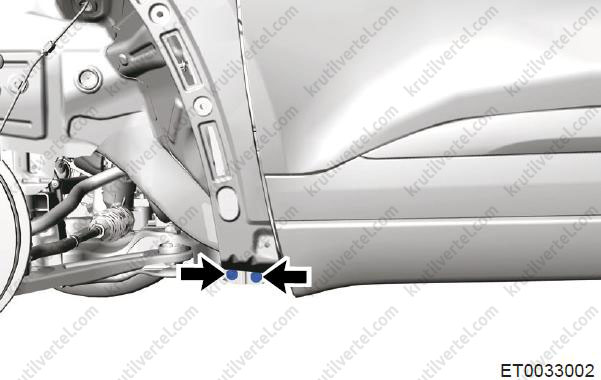

• Відкрутіть два болти (стрілки) кріплення нижньої частини крила до кузова.

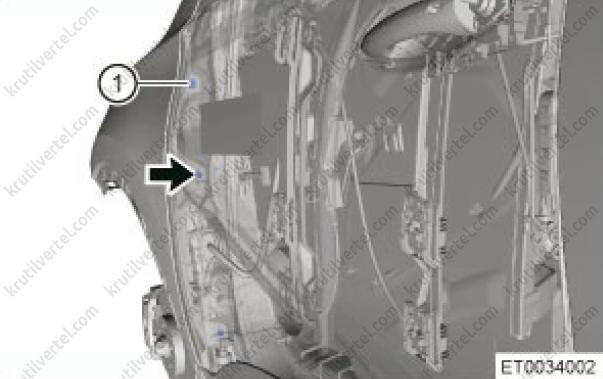

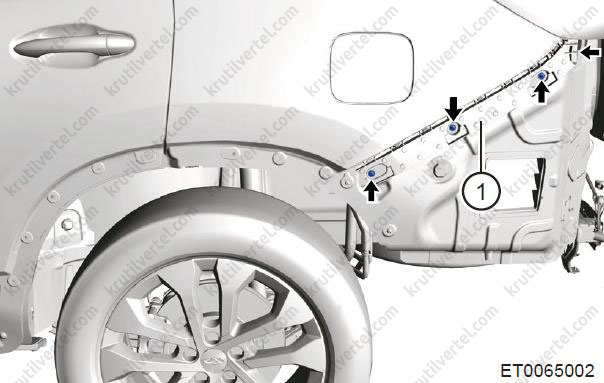

• Відкрутіть болт (стрілка) кріплення та гвинт кріплення (1) задньої частини крила до кузова.

• Зніміть крило.

8. Установка проводиться в порядку, зворотному порядку зняття, при цьому враховуйте наступне: переконайтеся в правильності встановлення передніх крил і в тому, що між переднім крилом і кузовом зазор відповідає нормам.

Рейлінги на даху

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні рейлінгів, обов'язково використовуйте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова при знятті/установці рейлінгів.

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

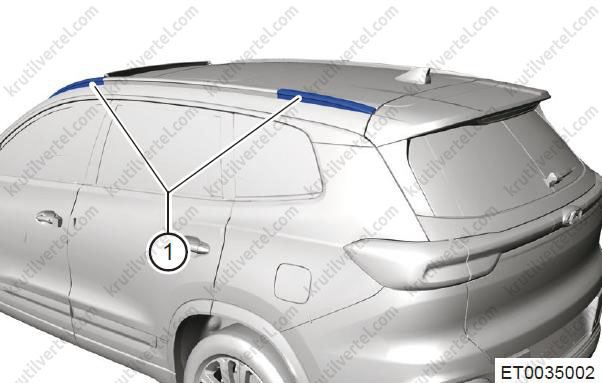

1. Використовуючи знімач панелей обробки салону, від'єднайте кришки (1) у передній та задній частинах рейлінгів.

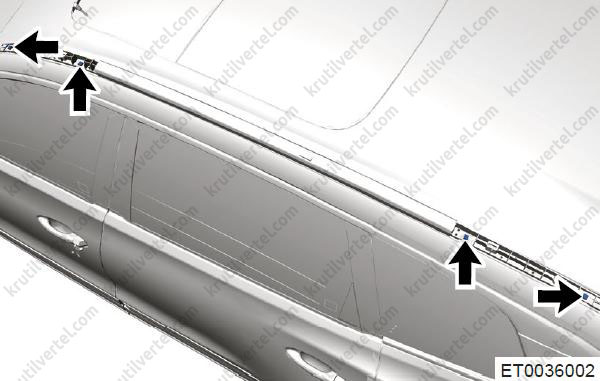

2. Відкрутіть чотири болти (стрілки) кріплення рейлінгу.

Примітка:
Момент затягування: 9 ± 1,0 Н∙м.

3. Зніміть рейтинг.

4. Установка здійснюється у порядку, зворотному порядку зняття.

Задній спойлер

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні заднього спойлера, обов'язково використовуйте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова при знятті/встановленні заднього спойлера.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть верхню панель облицювання дверей багажного відділення.

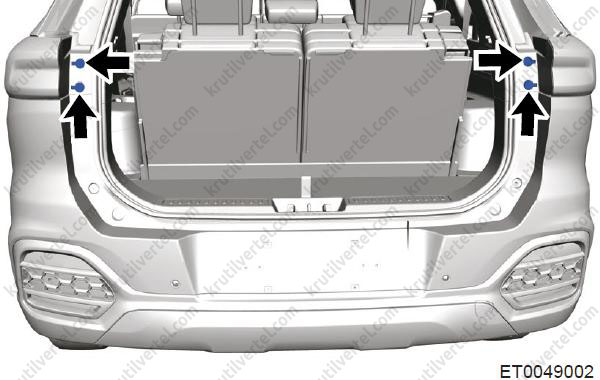

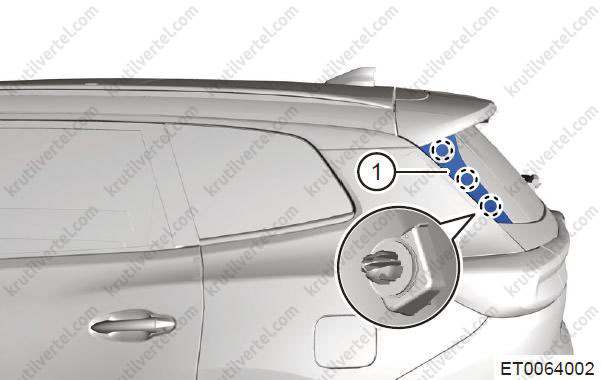

4. Використовуючи знімач панелей обробки салону, від'єднайте накладки (вказані стрілкою) заднього спойлера.

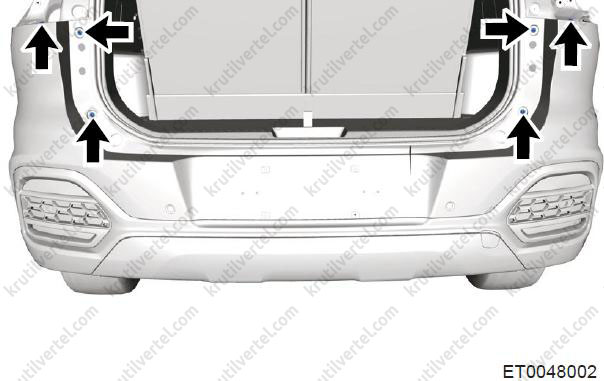

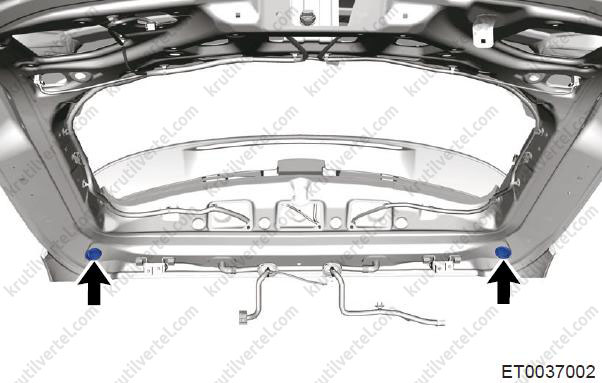

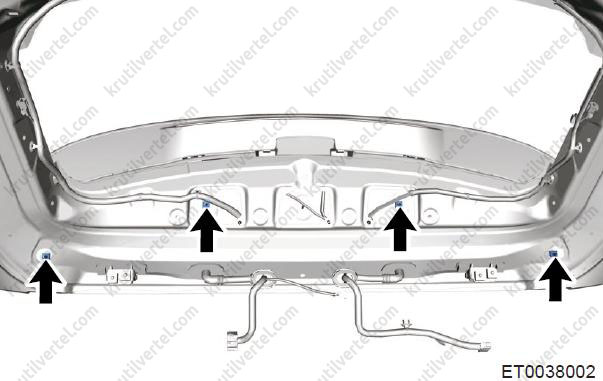

5. Відкрутіть чотири гайки (стрілки) заднього спойлера.

Примітка:
Момент затягування: 5 ± 1,0 Н∙м.

6. Від'єднайте роз'єм (1) джгута проводів від додаткового стоп-сигналу.

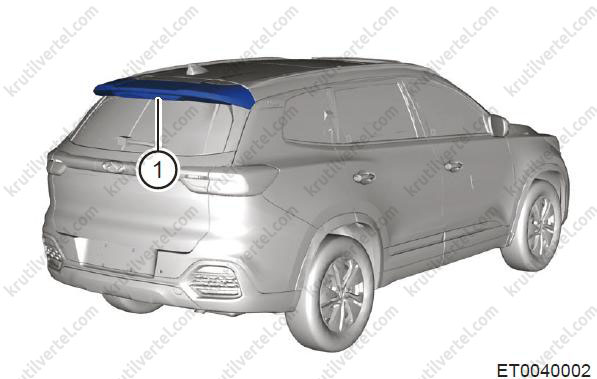

7. Зніміть задній спойлер (1).

8. Установка здійснюється у порядку, зворотному порядку зняття.

Захист картера двигуна

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні захисту картера двигуна, обов'язково використовуйте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова під час зняття/встановлення захисту картера двигуна.

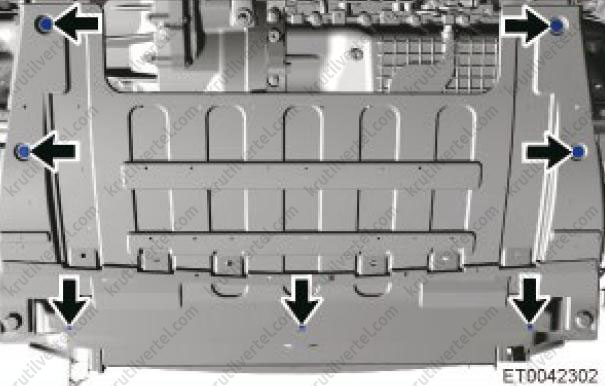

1 Викрутіть сім болтів (стрілки) кріплення захисту картера двигуна.

Примітка:
Момент затягування: 5 ± 1,0 Н∙м.

2. Зніміть захист двигуна.

3. Установка здійснюється у порядку, зворотному порядку зняття.

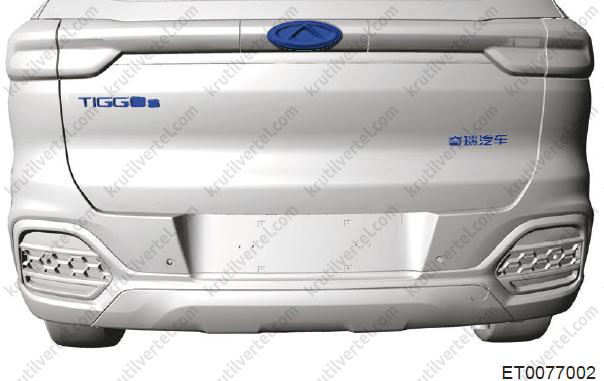

Задній бампер та його елементи

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні заднього бампера та його елементів обов'язково використовуйте засоби індивідуального захисту.
- При знятті заднього бампера та його елементів необхідно докладати зусилля. Виключіть грубі дії.
- Намагайтеся не дряпати лакофарбову поверхню кузова при знятті/встановленні заднього бампера та його елементів.
- У разі зняття заднього бампера та його елементів уникайте пошкодження засувок кріплення.

Зняття та встановлення бампера в зборі

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть задній комбінований ліхтар.

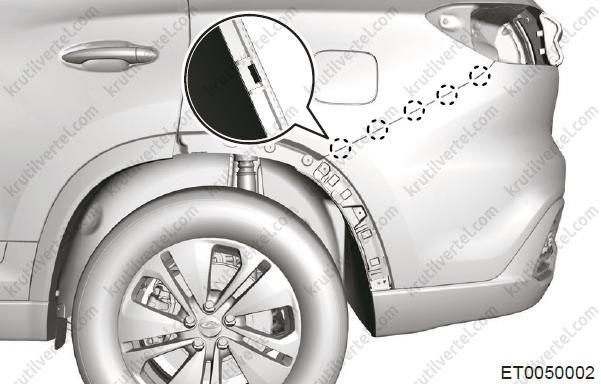

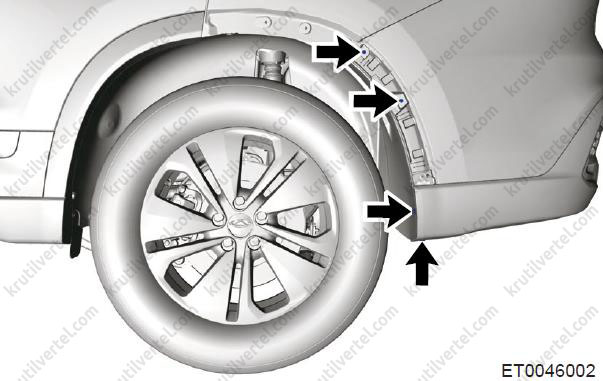

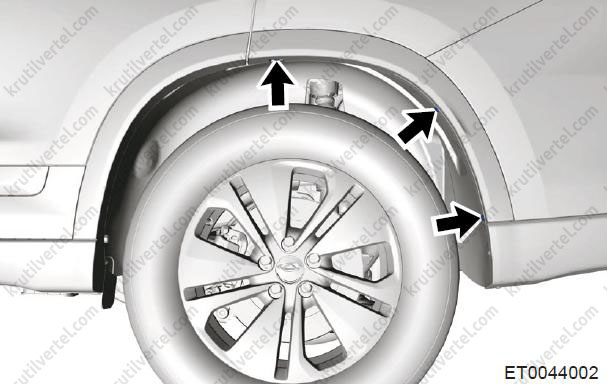

4. Зніміть облицювання розширювача арки заднього колеса (як приклад взято ліву сторону):

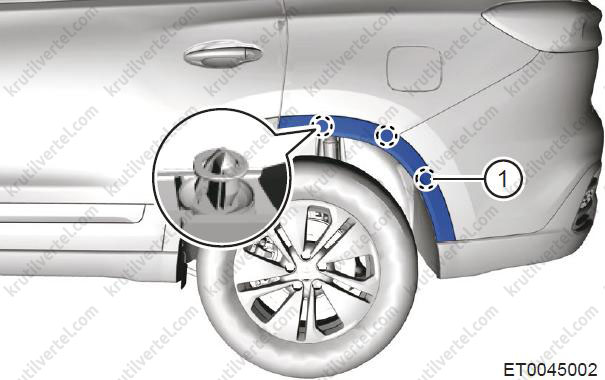

• Відкрутіть три гвинти (стрілки) кріплення облицювання розширювача арки лівого заднього колеса.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Використовуючи знімач панелей обробки салону, від'єднайте фіксатор облицювання розширювача арки лівого заднього колеса.
• Зніміть облицювання розширювача арки заднього лівого колеса (1).

5. Зніміть задній бампер:

• Відкрутіть чотири гвинти (стрілки) кріплення з лівого боку заднього бампера (як приклад взято ліву сторону).

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

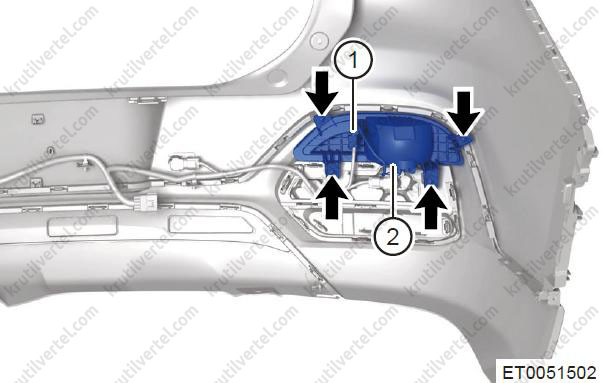

• Зніміть кришку ущільнення заднього комбінованого ліхтаря і відверніть два гвинти (стрілки) кріплення всередині заднього комбінованого ліхтаря.

Примітка:
Момент затягування: 2 ± 0,5 Н∙м.

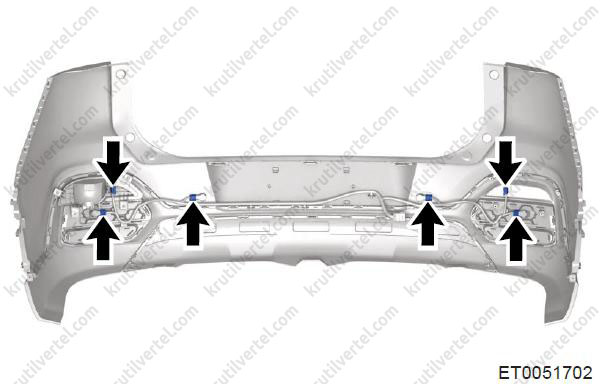

• Відкрутіть шість гвинтів (стрілки) кріплення у верхній частині заднього бампера.

Примітка:
Момент затягування: 2 ± 0,5 Н∙м.

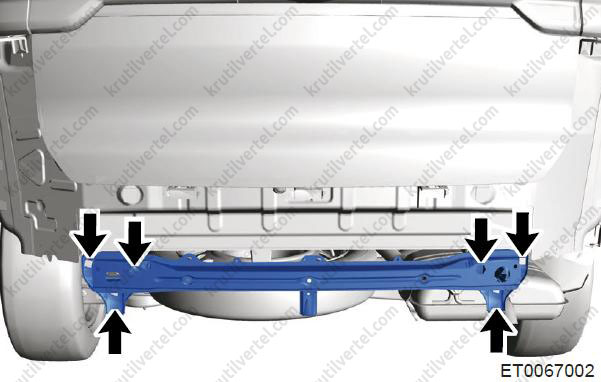

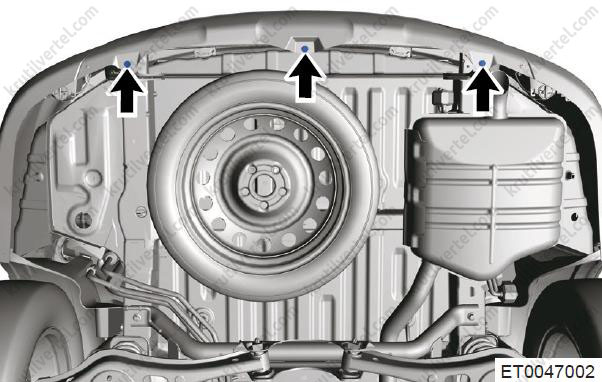

• Відкрутіть три гвинти (стрілки) кріплення в нижній частині заднього бампера.

Примітка:
Момент затягування: 2 ± 0,5 Н∙м.

• Звільніть фіксатори заднього бампера (як приклад взято ліву сторону).

• Від'єднайте роз'єм (стрілку) від заднього бампера та зніміть задній бампер.

6. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: переконайтеся в правильності його встановлення та в тому, що зазор між заднім бампером та кузовом відповідає нормам.

Розбирання та повторне складання бампера

1. Зніміть задній паркувальний датчик.

2. Зніміть кришку буксирного гака заднього бампера:

• За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатор (стрілка) кришки буксирного гака заднього бампера.

• Зніміть кришку буксирного гака із заднього бампера.

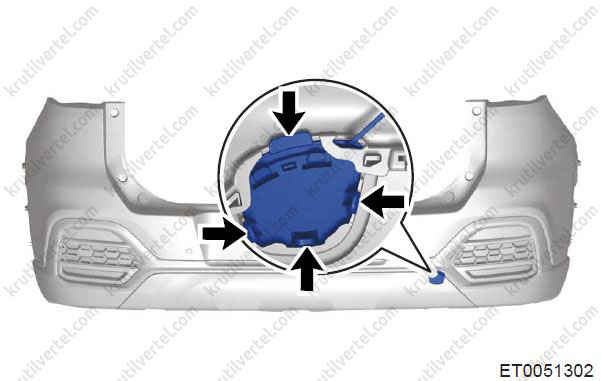

3. Зніміть задній протитуманний ліхтар (як приклад взято ліву сторону):

• Відкрутіть чотири гвинти (стрілки) кріплення заднього протитуманного ліхтаря.

Примітка:
Момент затягування: 2 ± 0,5 Н∙м.

• Від'єднайте роз'єм (1) джгута проводів протитуманного ліхтаря.
• Зніміть задній лівий протитуманний ліхтар (2) із заднього бампера.

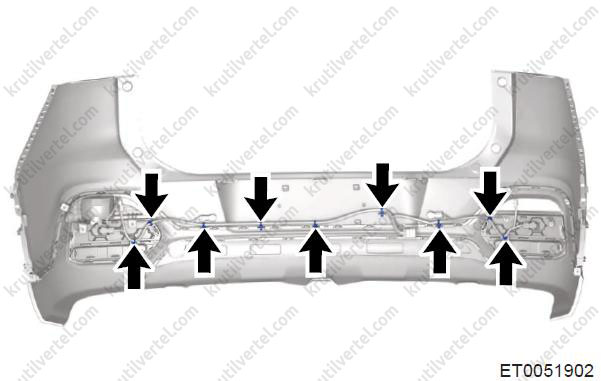

4. Зніміть джгут проводів заднього бампера:

• Від'єднайте роз'єми (стрілки) джгута проводів від лівого та правого протитуманного ліхтаря та паркувальних датчиків.

• Зніміть фіксатори (стрілки) джгута дротів заднього бампера.

• Зніміть джгут проводів із заднього бампера.

5. Складання проводиться в порядку, зворотному порядку розбирання.

Зняття та встановлення кронштейна бампера

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

1. Зніміть задній бампер.

2. Відкрутіть три болта (стрілки) кріплення кронштейна заднього бампера та зніміть лівий кронштейн (1) заднього бампера.

Примітка:
Момент затягування: 6 ± 1 Н∙м.

3. Установка здійснюється у порядку, зворотному порядку зняття.

Зняття та встановлення поперечки бампера

1. Зніміть задній бампер.

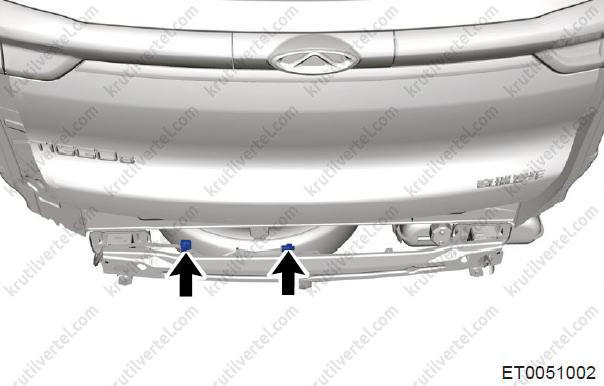

2. Зніміть фіксатори (стрілки) джгута проводів поперечки заднього бампера.

3. Відкрутіть шість гайок (стрілки) кріплення та зніміть поперечку заднього бампера.

Примітка:
Момент затяжки: 25 ± 2 Н∙м.

4. Установка проводиться у порядку, зворотному порядку зняття, при цьому враховуйте наступне: після встановлення поперечки заднього бампера послаблення кріплень, трясіння та деформації не допускаються.

Молдінги

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні молдингів, обов'язково використовуйте засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова під час зняття/встановлення молдингів.

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Зняття та встановлення молдингів порогів кузова

1. Зніміть задній лівий підкрилок.

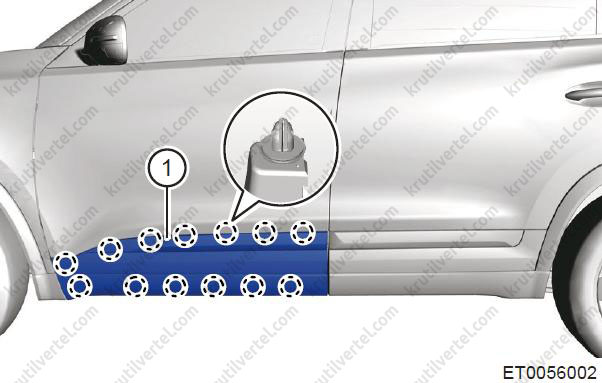

2. Зніміть молдинг лівого порогу:

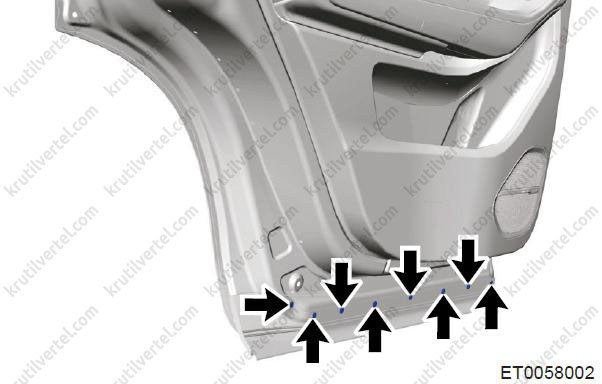

• Відкрутіть гвинти (стрілки) кріплення молдингу лівого порога кузова.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Використовуючи знімач панелей обробки салону, звільніть фіксатори молдингу порога кузова.

• Зніміть молдинг порога кузова.

3. Установка здійснюється у порядку, зворотному порядку зняття.

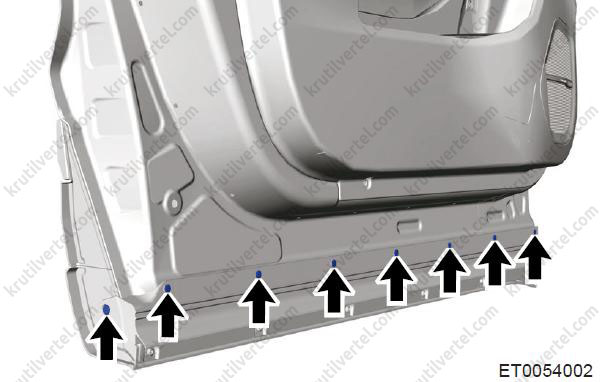

Зняття та встановлення молдингів передніх дверей

1. Використовуючи знімач панелей обробки салону, від'єднайте фіксатори (стрілки) нижнього ущільнювача передніх дверей.

2. Використовуючи знімач панелей обробки салону, звільніть фіксатори молдингу передніх дверей.

3. Зніміть молдинг передніх дверей (1).

4. Установка здійснюється у порядку, зворотному порядку зняття.

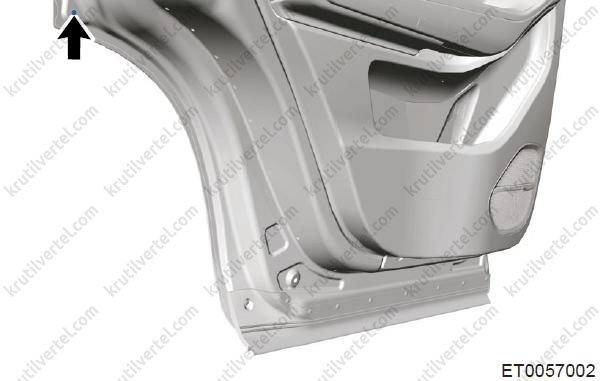

Зняття та встановлення молдингів задніх дверей

1. Використовуючи знімач панелей обробки салону, від'єднайте фіксатори (стрілки) нижнього ущільнювача задніх дверей.

2. Відкрутіть гвинти (стрілки) кріплення молдингу задніх дверей.

3. Використовуючи знімач панелей обробки салону, звільніть фіксатори молдингу задніх дверей.

4. Зніміть молдинг задніх дверей (1).

5. Установка здійснюється у порядку, зворотному порядку зняття.

Зняття та встановлення молдингів дверей багажного відділення

1. Використовуючи знімач панелей оздоблення салону, від'єднайте фіксатори молдингу дверей багажного відділення.

2. Зніміть молдинг (1) дверей багажного відділення.

3. Установка здійснюється у порядку, зворотному порядку зняття.

Фірмові таблички (задні)

Встановлення

1. Встановлення емблеми САС:

• Очистіть місця можливого контакту з клеєм 3M і не допускайте потрапляння пилу та оливи на ці місця. Це може вплинути на ефективність клеючої речовини 3M.
• Видаліть плівку з емблеми CAC і не торкайтеся руками клейкої речовини 3M.
• Вставте інсталяційний штифт CAC у відповідний отвір на ліхтарі дверей багажного відділення і додайте певний тиск на три секунди.

2. Встановлення емблеми TIGGO та Chery Automobile:

• Очистіть місця можливого контакту з клеєм 3M і не допускайте потрапляння пилу та оливи на ці місця. Це може вплинути на ефективність клеючої речовини 3M.
• Видаліть плівку з емблеми CAC і не торкайтеся руками клейкої речовини 3M.
• Встановіть емблему на металеву частину дверей багажного відділення та додайте певний тиск на три секунди.
