Коробка передач у зборі Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
коробка передач Chery, ремонт коробки передач Chery, заміна коробки передач Chery, заміна оливи в коробці передач Chery, коробка передач Chery Tiggo, ремонт коробки передач Chery Tiggo, заміна коробки передач Chery Tiggo, заміна оливи в коробці передач Chery Tiggo
3. Коробка передач у зборі
Зняття та встановлення
Увага:
1. Перш ніж знімати коробку передач, слід злити з неї трансмісійне масло.
2. При демонтажі коробки передач спочатку переконайтеся, що зняли болт, що з'єднує гідроперетворювач крутного моменту та гнучкий диск. Гідроперетворювач крутного моменту відділений від двигуна разом з коробкою передач, і двигун і коробку передач слід утримувати якомога співвіснішими, щоб уникнути від'єднання або падіння гідроперетворювача.
- Якщо гідроперетворювач моменту, що крутить, випадково впав і його необхідно перевстановити. Не прикладайте зусилля, щоб не пошкодити внутрішні компоненти коробки передач.
- Гідроперетворювач моменту, що крутить, є високоточним компонентом з високими вимогами до моменту інерції. При випадковому ударі чи деформації його потрібно замінити.
3. Розділяючи двигун і коробку передач, будьте обережні, щоб не пошкодити периферійні компоненти силового агрегату, такі як шланги системи охолодження, датчики тиску тощо. Якщо вони пошкоджені, замініть їх відповідно до встановлених вимог.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть акумулятор.
4. Зніміть акумуляторну батарею.
5. Зніміть повітряний фільтр.

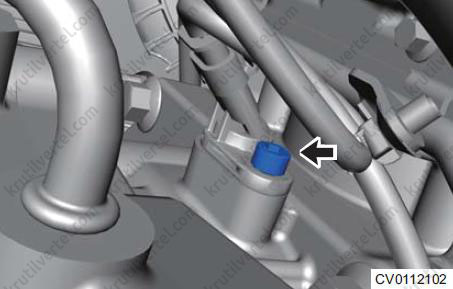

6. Зніміть датчик положення колінчастого валу.
- Від'єднайте роз'єм датчика положення колінчастого валу.
- Відкрутіть кріпильний болт (стрілка) кріплення датчика положення колінчастого валу.
- Зніміть датчик положення колінчастого валу.
7. Зніміть ліве та праве передні колеса.
8. Зніміть нижній захист двигуна.
9. Злийте трансмісійне масло.
10. Злийте рідину, що охолоджує.
11. Зніміть лівий/правий вал.
12. Зніміть провід «маси» коробки, від'єднайте роз'єм датчика швидкості та роз'єм датчика тиску масла і зніміть джгут проводів.
13. Відкрутіть гайку кріплення між кабелем перемикання передач і перемикачем передач.
14. Зніміть трубку, що охолоджує.
