4. Допоміжне електрообладнання
Блок керування обладнанням кузова (ВСМ)
Загальна інформація
До блоку управління обладнанням кузова, (BCM), входить більшість електричних пристроїв автомобіля, і це важлива частина системи електрообладнання кузова.
Зняття та встановлення
Увага:
Перед заміною блоку BCM рахуйте дані конфігурації вихідного програмного забезпечення. Після заміни введіть коди вихідної конфігурації до нового блоку.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть блок керування кузовом:

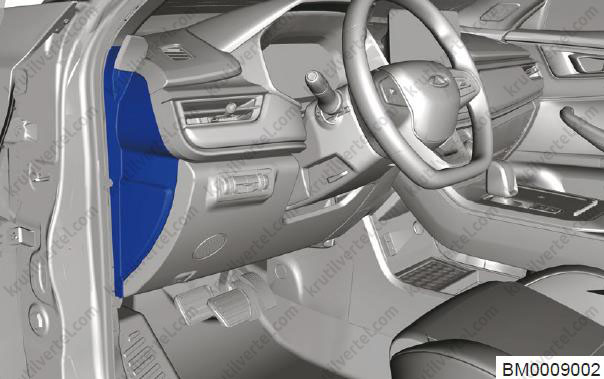

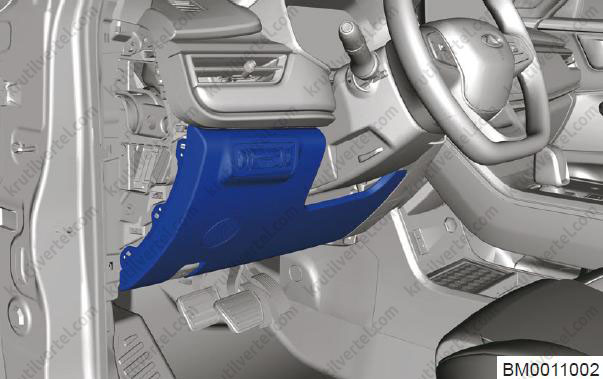

- Зніміть ліву панель облицювання передньої панелі.

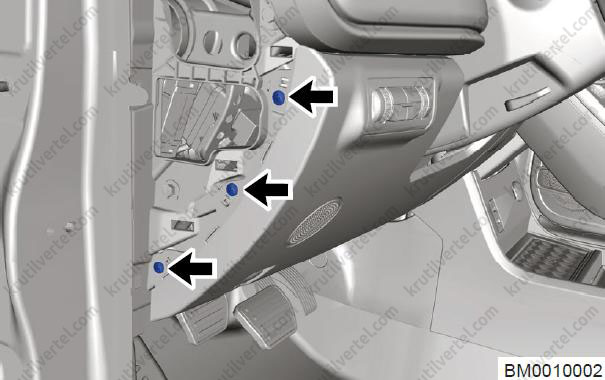

- Відкрутіть три гвинти (стрілки) кріплення нижньої лівої панелі облицювання передньої панелі.
Примітка:
Момент затягування: 1,5±0,5 Н·м.
- Зніміть нижню ліву панель облицювання передньої панелі.

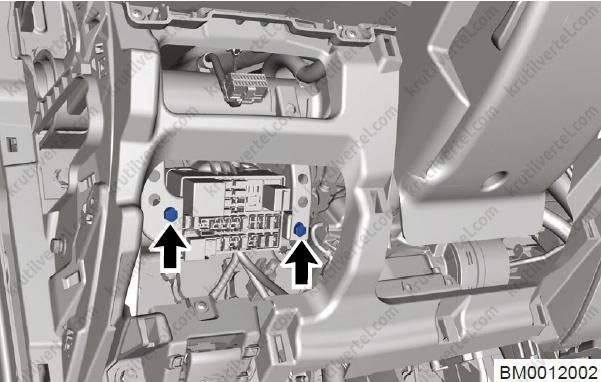

- Відкрутіть два болта (стрілки) кріплення блоку запобіжників та реле передньої панелі.
Примітка:
Момент затягування: 7±1 Н·м.

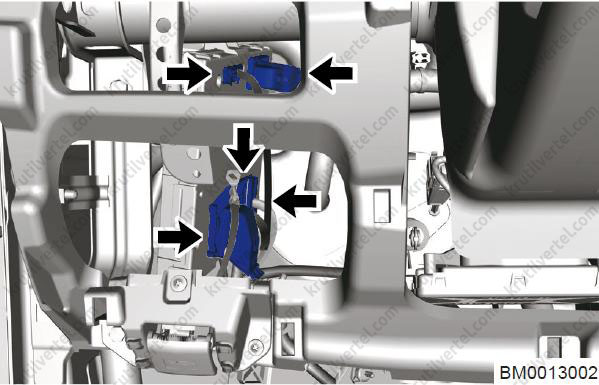

- Від'єднайте роз'єми (стрілки) блоку керування обладнанням кузова.

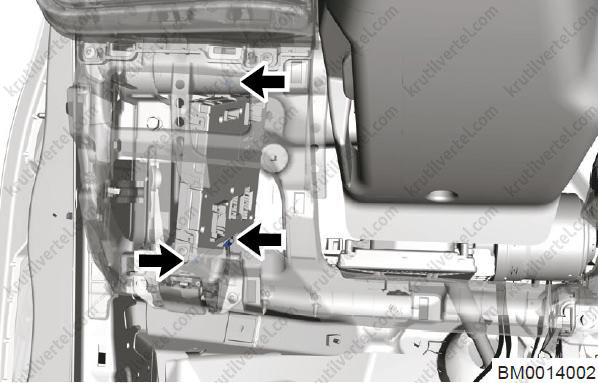

- Відкрутіть три гайки (стрілки) кріплення кронштейна блоку керування обладнанням кузова.
Примітка:
Момент затягування: 7±1 Н·м.
- Зніміть блок керування кузовом.
4. Встановлення здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: якщо кронштейн блоку керування було знято, спочатку встановіть кронштейн, а потім встановіть блок BCM на кронштейн.
Комбінація приладів
Загальна інформація
Цей автомобіль має електронну комбінацію приладів. Комбінація приладів є високоінтегрованою електронною системою індикації та містить датчик температури охолоджуючої рідини, тахометра, покажчик витрати палива, спідометр, інформаційний дисплей, попереджувальні сигналізатори та індикатори. На інформаційний дисплей виводяться дані про автомобіль, які містять наступні елементи: годинник, частковий пробіг, сумарний пробіг та миттєву витрату палива.
Принцип дії:
Комбінація приладів розташована у верхній лівій частині передньої панелі та використовується для моніторингу та відображення стану роботи основних систем та компонентів автомобіля. Комбінація приладів приймає сигнали від датчиків та вимикачів та відображає стан роботи кожної системи через лічильники, інформаційний дисплей, попереджувальні сигналізатори та індикатори. За допомогою комбінації приладів виводяться візуальні та звукові попередження. В результаті водій може вчасно усувати можливі неполадки, що дозволять ефективно запобігати серйозним несправностям або нещасним випадкам.
Таблиця ознак несправності
| Ознака несправності | Очікуване місце |
| Не працює вся комбінація приладів | Запобіжник |
| Комбінація приладів |
| Джгут дротів або роз'єм |
| Швидкість руху автомобіля неправильно відображається | Датчик швидкості обертання колеса |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Несправний тахометр | Датчик частоти обертання колінчастого валу двигуна |
| Комбінація приладів |
| Джгут дротів або роз'єм |
| Блок керування двигуном (ЕСМ) |
| Несправний датчик рівня палива | Датчик рівня палива |
| Комбінація приладів |
| Джгут дротів або роз'єм |
| Індикатор увімкнення габаритного світла несправний | Вимикач габаритного світла (комбінований перемикач освітлення) |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Блок керування обладнанням кузова (ВСМ) |
| Індикатор покажчиків поворотів несправний | Вимикач покажчиків поворотів (комбінований перемикач освітлення) |
| Блок керування обладнанням кузова (ВСМ) |
| Комбінація приладів |
| Джгут дротів або роз'єм |
| Індикатор увімкнення далекого світла несправний | Вимикач далекого світла (комбінований перемикач освітлення) |
| Блок керування обладнанням кузова (ВСМ) |
| Комбінація приладів |
| Джгут дротів або роз'єм |
| Індикатор задніх протитуманних ліхтарів несправний | Вимикач задніх протитуманних ліхтарів (комбінований перемикач освітлення) |
| Блок керування обладнанням кузова (ВСМ) |
| Комбінація приладів |
| Джгут дротів або роз'єм |
| Несправний попереджувальний сигналізатор заряджання акумуляторної батареї | Генератор змінного струму |
| Комбінація приладів |
| Джгут дротів або роз'єм |
| Попереджувальний сигналізатор низького тиску масла у двигуні несправний | Рівень оливи у двигуні |
| Датчик тиску моторної оливи |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Попереджувальний сигналізатор ABS несправний | Блок керування ABS |
| Лінія або роз'єм шини CAN |
| Комбінація приладів |
| Несправний попереджувальний сигналізатор низького рівня палива | Кількість палива в баку |
| Датчик рівня палива |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Несправний попереджувальний сигналізатор температури рідини, що охолоджує | Рівень рідини, що охолоджує |
| Надмірно висока температура охолоджуючої рідини двигуна |
| Датчик температури рідини, що охолоджує |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Блок керування обладнанням кузова (ВСМ) |
| Неправильно працює попереджувальний сигналізатор несправності двигуна | Лінія або роз'єм шини CAN |
| Блок керування двигуном (ЕСМ) |
| Комбінація приладів |
| Попереджувальний сигналізатор системи SRS несправний | Лінія або роз'єм шини CAN |
| Блок управління системою подушок безпеки (SRS) |
| Комбінація приладів |
| Несправність попереджувального сигналізатора не застебнутого ременя безпеки водія | Вимикач замку ременя безпеки водія |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Несправність попереджувального сигналізатора не застебнутого ременя безпеки переднього пасажира (якщо встановлено) | Кінцевий вимикач замку ременя безпеки переднього пасажира |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Несправний попереджувальний сигналізатор гальмівної системи | Низький рівень гальмівної рідини |
| Вимикач гальма стоянки |
| Комбінація приладів |
| Несправний індикатор системи круїз-контролю (якщо встановлено). | Перемикач круїз-контролю (перемикач на рульовому колесі) |
| Джгут дротів або роз'єм |
| Комбінація приладів |
| Неправильно працює попереджувальний сигналізатор несправності коробки передач | Блок управління коробкою передач (TCU) |
| Лінія або роз'єм шини CAN |
| Комбінація приладів |
| Несправний попереджувальний сигналізатор низького тиску повітря в шинах (якщо встановлено) | Низький або високий тиск повітря у шинах (тиск у шинах виходить за межі заданого діапазону) |
| Комбінація приладів |

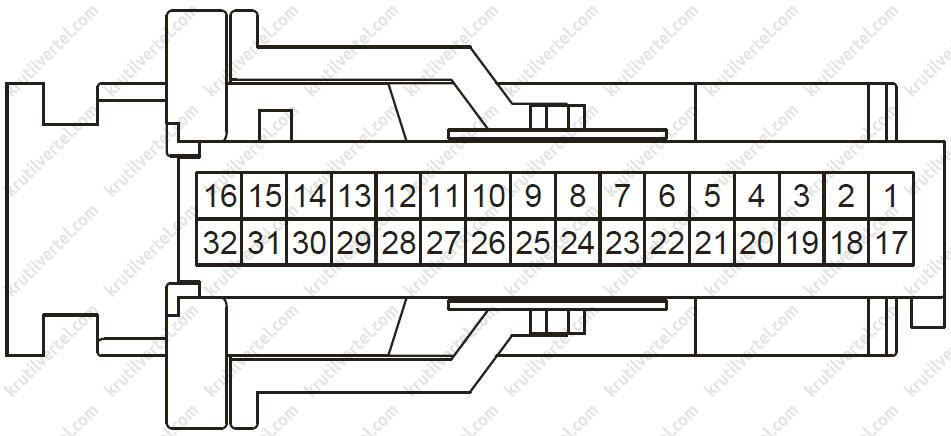

Список контактів комбінації приладів
| Контакт № | Призначення контакту | Контакт № | Призначення контакту |
| 1 | – | 17 | Попередження про не застебнутий задній лівий ремен безпеки |
| 2 | – | 18 | Вхідний сигнал гальма стоянки |
| 3 | "Маса" ланцюга живлення | 19 | Вхідний сигнал замку ременя безпеки водія |
| 4 | Вхідний сигнал вимикача ECO | 20 | Попередження про не застебнутий задній середній ремен безпеки |
| 5 | "Маса" датчика рівня палива | 21 | Вхідний сигнал датчика рівня палива |
| 6 | – | 22 | Допоміжний вхідний сигнал датчика рівня палива |
| 7 | Вихідний сигнал швидкості | 23 | Попередження про не застебнутий задній правий ремен безпеки |
| 8 | – | 24 | – |
| 9 | Вхідний сигнал низького тиску мастила | 25 | – |
| 10 | Вихідний сигнал РТС (на момент увімкнення) | 26 | Вхідний сигнал рівня гальмівної рідини |
| 11 | KL30 | 27 | Вхідний сигнал швидкості |
| 12 | Вхідний сигнал освітлення | 28 | – |
| 13 | KL15 | 29 | CAN-L |
| 14 | Вхід вимикача системи LDW | 30 | CAN-H |
| 15 | Індикатор системи LDW | 31 | Вхідний сигнал перемикача на кермі (Mode/Set (Режим/Установка)) |
| 16 | Сигнал заряджання/розряджання акумулятора | 32 | – |
Зняття та встановлення
Увага:
- Для запобігання травмам при знятті комбінації приладів обов'язково використовуйте необхідні засоби індивідуального захисту.
- При знятті комбінації приладів будьте обережні, щоб не пошкодити компоненти.
- НЕ пошкоджуйте декоративні елементи салону та пофарбовані поверхні кузова під час зняття комбінації приладів.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть нижній кожух комбінованого перемикача.
4. Зніміть комбінацію приладів:

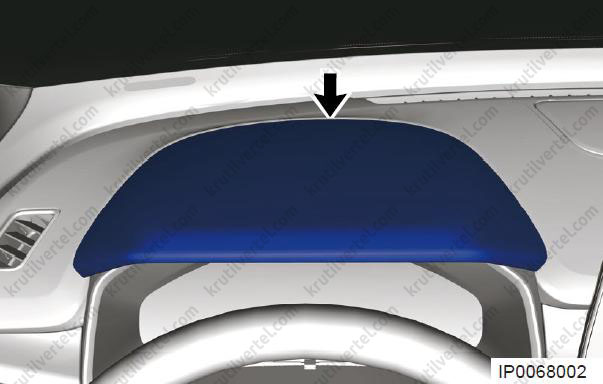

- За допомогою знімника панелей обробки кузова звільніть та зніміть козирок (стрілка) приладової панелі.

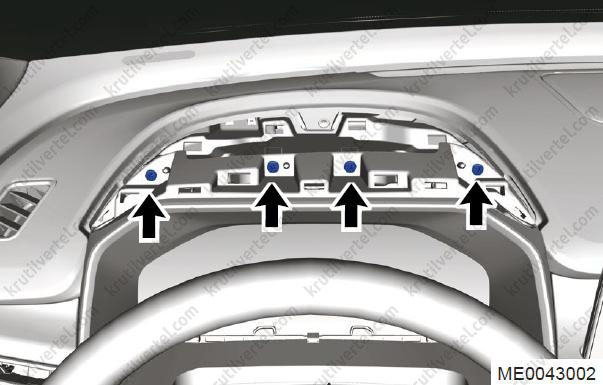

- Відкрутіть чотири гвинти (стрілки) кріплення окантування комбінації приладів.
Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

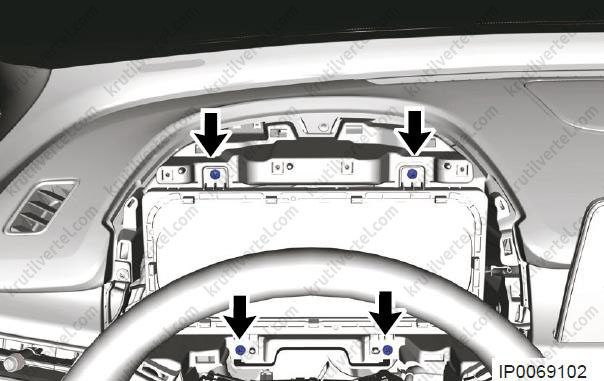

- Викрутіть чотири гвинти (стрілки) кріплення комбінації приладів.
Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.
- Від'єднайте роз'єм комбінації приладів та зніміть комбінацію приладів.
5. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення комбінації приладів обов'язково поєднайте установчий отвір у корпусі комбінації приладів із настановним штифтом та встановіть на місця засувки.
- У разі встановлення комбінації приладів обов'язково встановіть на місця роз'єми.
- При установці комбінації приладів обов'язково затягніть гвинти.
- Під час встановлення комбінації приладів будьте обережні, щоб не пошкодити інші компоненти.
Звуковий сигнал
Загальна інформація
Цей автомобіль оснащений електричним звуковим сигналом із сигналами високого та низького тону. Звуковий сигнал містить:
- Звуковий сигнал: звуковий сигнал високого тону встановлюється в ліву опору, а низький в праву опору балки переднього бампера.
- Вимикач звукового сигналу: вимикач звукового сигналу знаходиться на кермі.
- Запобіжник звукового сигналу: запобіжник звукового сигналу розташований у блоці запобіжників та реле моторного відсіку.
- Реле звукового сигналу: розташоване в блоці запобіжників та реле моторного відсіку.
Діагностика та перевірка
Таблиця ознак несправності
Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. Відремонтуйте або відрегулюйте несправні компоненти або замініть їх у разі потреби.
| Ознака несправності | Очікуване місце |
| Звуковий сигнал низького тону не звучить | Звуковий сигнал низького тону пошкоджений |
| Обрив у джгуті проводів |
| Ненадійне з'єднавши у роз'ємі |
| Звуковий сигнал високого тону не звучить | Звуковий сигнал високого тону пошкоджений |
| Обрив у джгуті проводів |
| Ненадійне з'єднавши у роз'ємі |
| Звуковий сигнал не звучить | Запобіжник звукового сигналу (перегорів) |
| Реле звукового сигналу |
| Вимикач звукового сигналу (пошкоджений) |
| Спіральний кабель (пошкоджений) |
| Джгут проводів (коротке замикання або обрив) |
Перевірка звукового сигналу
1. Натисніть та відпустіть кнопку вимикача звукового сигналу:
| Усунення | Справно | Несправно |
| Натисніть та відпустіть кнопку вимикача звукового сигналу | При натисканні кнопки звуку лунає звуковий сигнал. Під час відпускання кнопки звукового сигналу звуковий сигнал перестає звучати | Звуковий сигнал не працює. Звук звуку ненормальний |
2. Звуковий сигнал не працює або звук ненормальний:
| Ознаки несправності | Діагностика та усунення несправностей |
| Хрипкий звук звуку | Перевірте акумулятор або ланцюг живлення |
| Працює лише звуковий сигнал високого тону або звуковий сигнал низького тону | Перевірте та відремонтуйте джгут проводів не працюючого звукового сигналу або замініть звуковий сигнал |
| Немає звуку звуку високого тону або низького тону | Перевірте блок запобіжників та реле звукового сигналу |
| При натисканні кнопки вимикача звукового сигналу він звучить, але при безключовому замиканні дверей не звучить. | Перевірте, чи встановлено параметр звуку «тільки світловий зворотний зв'язок» і встановіть «світловий та звуковий зворотний зв'язок», якщо це можливо. Якщо параметр встановлено правильно, а несправність не усувається, перевірте та відремонтуйте блок ВСМ та відповідні ланцюги. |
| При натисканні кнопки вимикача звукового сигналу він не звучить, але при безключовому замиканні дверей він звучить. | Перевірте та відремонтуйте вимикач та ланцюги звукового сигналу |
Етапи усунення несправностей під час ненормального звуку звукового сигналу
1. Якщо звуковий сигнал ненормальний, виконайте таку перевірку:
- Перевірте контакти щодо надійності з'єднань; за необхідності відремонтуйте.
- Перевірте ланцюг "маси"; за необхідності відремонтуйте.
- Переконайтеся, що болт кріплення звукового сигналу затягнений заданим моментом.
- Переконайтеся, що звуковий сигнал не торкається будь-якого іншого елемента. Якщо це так, змініть розташування сусіднього елемента. Якщо це необхідно, підігніть кронштейн звукового сигналу. Перевірте, чи нормально звучить звуковий сигнал, щоб визначити, чи несправність усунулася.
2. Якщо несправність збереглася, виконайте таку спеціальну перевірку:
- Визначте якість звуку для цього звукового сигналу: низький тон; різкий тон.
- Якщо тон занадто низький, це вказує на те, що струм надто високий, а звуковий сигнал слід замінити.
- Якщо тон занадто різкий, на звуковому сигналі можуть бути сторонні матеріали. Зніміть звуковий сигнал і перевірте, чи на ньому немає інших матеріалів.
- Видаліть всі сторонні матеріали та встановіть звуковий сигнал на місце.
Увага:
Якщо сторонні матеріали не виявлені або їх не можна видалити, замініть звуковий сигнал.
Перевірка запобіжника звукового сигналу

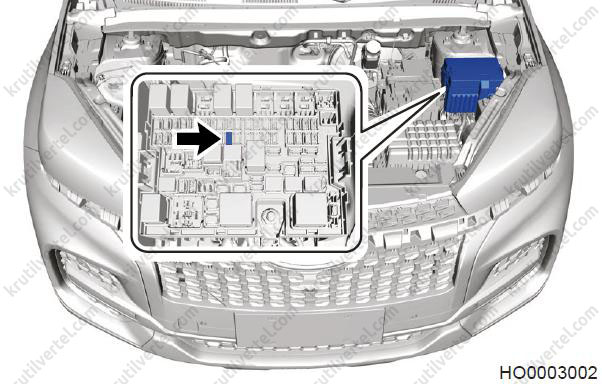

1. Знайдіть запобіжник звукового сигналу у блоці запобіжників та реле моторного відсіку.
2. Перевірте запобіжник звукового сигналу:
- Використовуючи знімач для запобіжників, зніміть запобіжник EF27 (20 A) звукового сигналу.
- Перевірте, чи не перегорів запобіжник. Замініть запобіжник, якщо він перегорів.
Увага:
Використовуйте запобіжник з тим же номінальним струмом, що у знятих запобіжників, щоб уникнути пошкодження ланцюгів.
Перевірка звукового сигналу

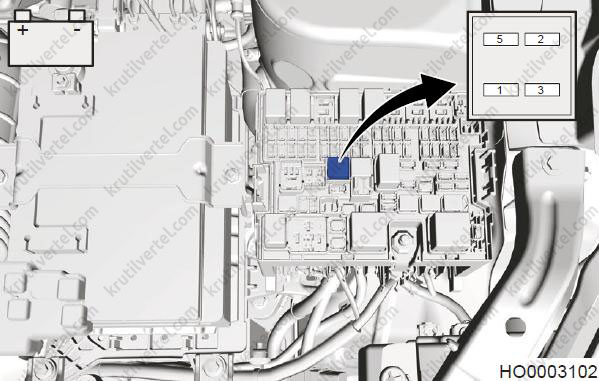

1. Знайдіть реле звукового сигналу в блоці запобіжників та реле моторного відсіку.
2. Зніміть реле звуку ERLY (11).
| Під'єднання мультиметра | Стан | Задана умова |
| Контакти 3–5 | Коли на контакти 2 і 1 не подається напруга акумулятора | ∞ |
| Коли на контакти 2 і 1 подається напруга акумулятора | ≤1 Ом |
3. Якщо результат не відповідає заданому, замініть реле.
Перевірка точок з'єднання звукового сигналу з масою
Крапка «маси» розташована в рульовому колесі і через рульову колонку з'єднана з кузовом. Опір цього ланцюга не повинен перевищувати 1 Ом.
Зняття та встановлення
Примітка:
Для звукового сигналу низького тону та звукового сигналу високого тону використовуються аналогічні процедури. Процедури, наведені нижче, стосуються звукового сигналу низького тону.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть передній бампер.

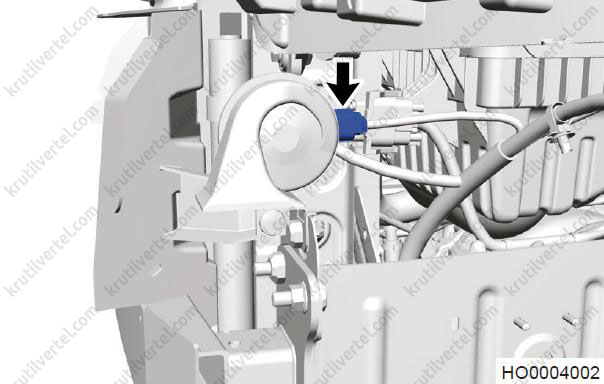

4. Зніміть звук низького тону:
- Від'єднайте роз'єм (стрілка) джгута дротів звукового сигналу низького тону.

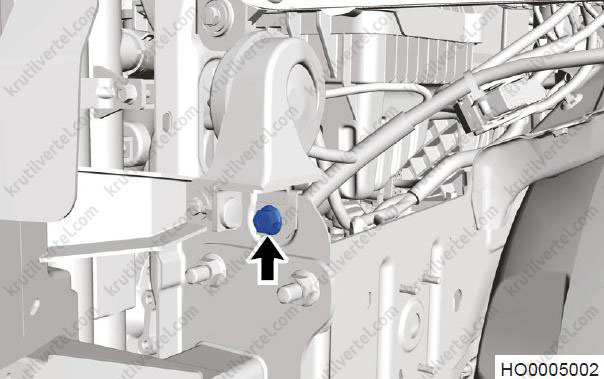

- Відкрутіть болт (стрілка) кріплення кронштейна звукового сигналу низького тону, а потім зніміть сам сигнал.
Примітка:
Момент затяжки: 16 ± 2 Н∙м.
5. Установка здійснюється у порядку, зворотному порядку зняття.
Перевірка технічного стану

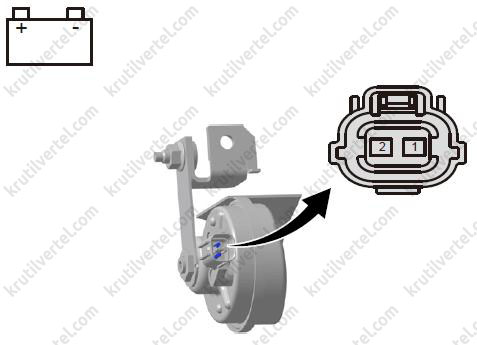

1. Перевірте сигнал високого/низького тону:
Подайте напругу акумулятора на контакти звукового сигналу високого/низького тону та послухайте, як він звучить. Якщо результат не відповідає вказаному вище, замініть звуковий сигнал високого/низького тону.
| Умови вимірювання | Стан | Задана умова |
| «Позитивний» провід акумуляторної батареї (+) → контакт 1. «Негативний» виведення акумуляторної батареї (-) → клема 2 | Завжди | Звуковий сигнал звучить |
2. Перевірте джгут проводів:
За допомогою цифрового мультиметра перевірте джгут проводів звукового сигналу: чи немає в ньому обривів, коротких замикань чи замикань на масу. Якщо потрібно, замініть.
Інші системи
Загальна інформація

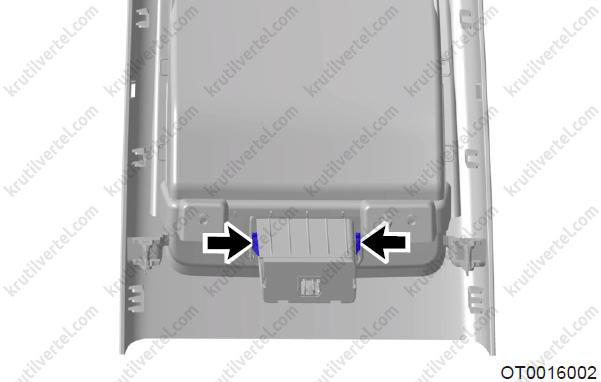

Прикурювач розташований над панеллю з роз'ємом USB.
Ця модель оснащена 12-В електричною розеткою, розташованою на лівому облицюванні багажника для підключення зовнішніх пристроїв за будь-якого стану вимикача запалювання.

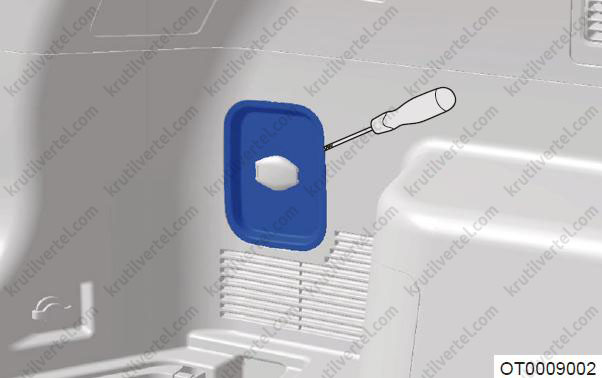

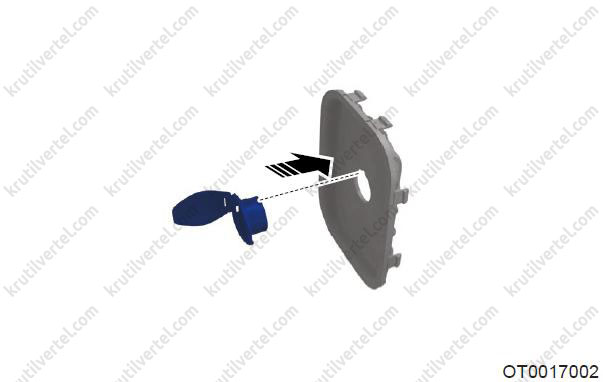

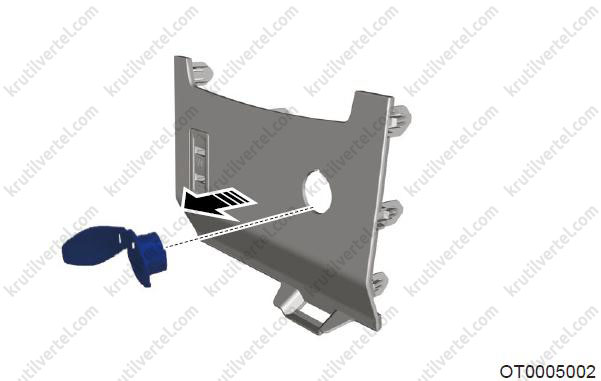

Електророзетки
Увага:
- Щоб уникнути травм при знятті/встановленні електричних розеток, обов'язково надягайте засоби індивідуального захисту.
- При знятті електричних розеток слід докласти відповідного зусилля. Виключіть грубі дії.
- При знятті/установці електричних розеток будьте обережні, щоб не подряпати елементи оздоблення салону автомобіля.
Зняття та встановлення передньої електророзетки
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть передню розетку:

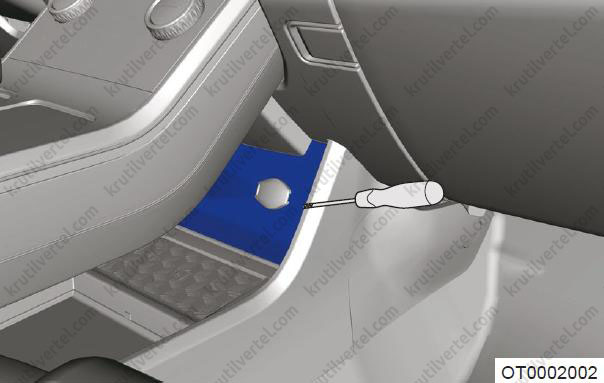

- За допомогою викрутки, обгорнутої ізолентою, звільніть засувки кріплення панелі з USB-роз'ємом і підтягніть панель.

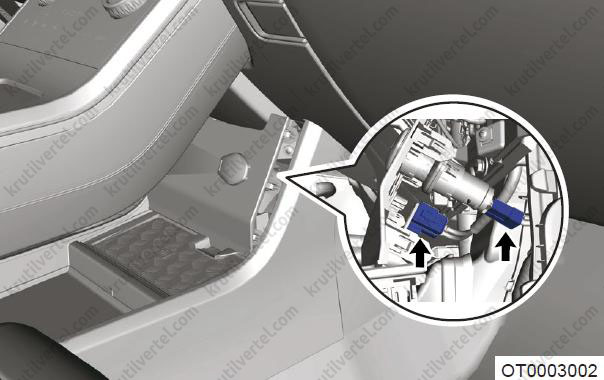

- Від'єднайте роз'єми (стрілки) багатофункціонального інтерфейсу та передньої точки з постійним живленням.

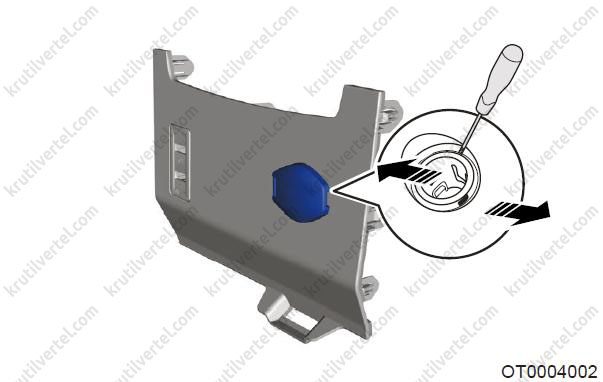

- За допомогою викрутки, оберненої ізолентою, послабте стопорне кільце резервного джерела живлення, одночасно натискаючи на фіксатор корпусу передньої точки з постійним живленням у напрямку, вказаному стрілкою на малюнку.
- Зніміть втулку переднього корпусу з постійним живленням.
4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

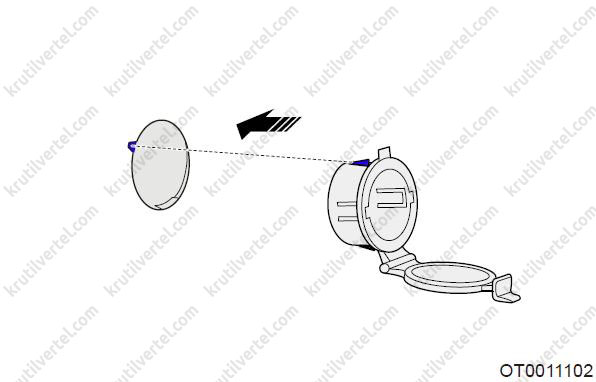

- Під час встановлення корпусу передньої точки з постійним живленням вирівняйте виступаючу частину на кінці втулки з пазом облицювання.
- Перевірте правильність розетки після її встановлення.
Зняття та встановлення задньої електророзетки
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть задню розетку:
- За допомогою викрутки, обгорненої ізолентою, викрутіть та зніміть пластину кріплення задньої розетки з лівого облицювання багажника.

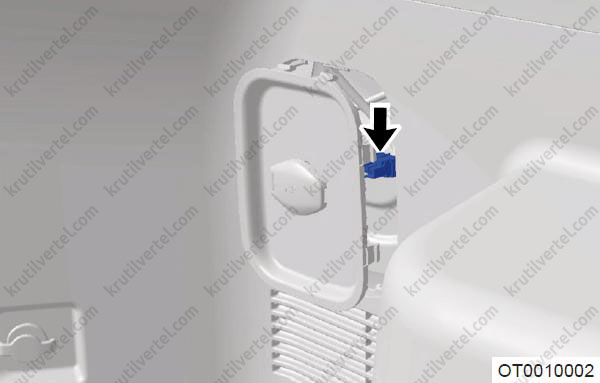

- Від'єднайте роз'єм (стрілку) від задньої розетки у напрямку стрілки, як показано на малюнку.

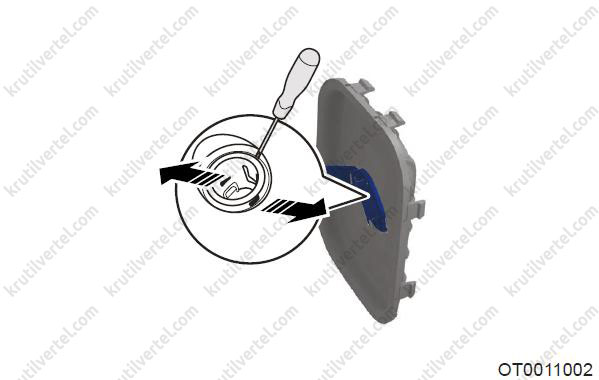

- Натисніть затискачі на корпусі резервного джерела живлення в напрямку стрілки і одночасно послабте фіксуючу втулку задньої розетки за допомогою викрутки, оберненої ізолентою, як показано на малюнку.
- Зніміть корпус задньої розетки.
4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення задньої розетки вирівняйте виступ корпусу задньої розетки з пазом у лівому облицюванні багажника, як показано на малюнку, та надійно встановіть розетку.
- Перевірте правильність розетки після її встановлення.
Багатофункціональний інтерфейс
Зняття та встановлення
Увага:
- Щоб уникнути травм при знятті багатофункціонального інтерфейсу, надягайте засоби індивідуального захисту.
- При знятті багатофункціонального інтерфейсу необхідно докладати зусилля. Виключіть грубі дії.
- Уникайте подряпин на панелі з USB-роз'ємом під час зняття багатофункціонального інтерфейсу.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть функціональний інтерфейс:
- За допомогою викрутки, обгорнутої ізолентою, звільніть засувки панель з роз'ємом USB.
- Від'єднайте роз'єми (стрілки) багатофункціонального інтерфейсу та передньої точки з постійним живленням.

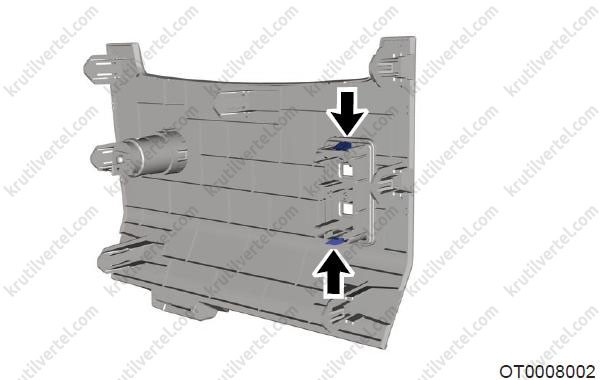

- Як показано на малюнку, натисніть на дві клямки рукою, щоб зняти багатофункціональний інтерфейс (стрілка).
4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке: перевірте справність багатофункціонального інтерфейсу після встановлення.
Зарядний модуль із USB-роз'ємом
Зняття та встановлення
Увага:
- При знятті зарядного модуля з USB-роз'ємом обов'язково використовуйте захисне спорядження, щоб уникнути травм.
- Під час зняття зарядного модуля з USB-роз'ємом необхідно докласти відповідного зусилля. Виключіть грубі дії.
- Намагайтеся не допускати подряпин на панелі з USB-роз'ємом під час зняття зарядного модуля з USB-роз'ємом.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть зарядний модуль із USB-роз'ємом:

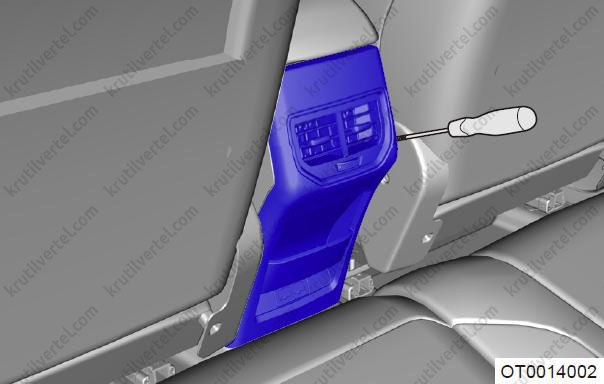

- За допомогою викрутки, обгорнутої ізолентою, зніміть задню кришку консолі для підлоги.

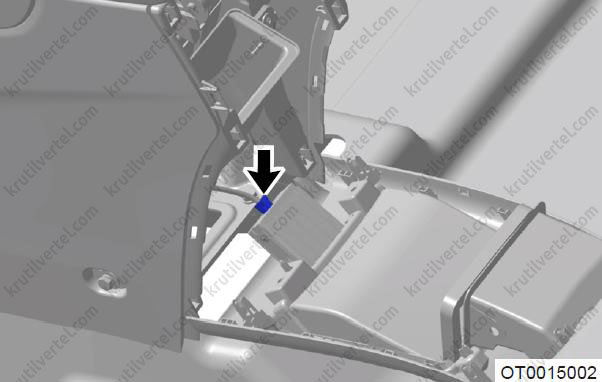

- Від'єднайте USB-роз'єм (стрілка).
- Як показано на малюнку, звільніть дві клямки та зніміть зарядний модуль з роз'ємом USB (стрілки).
4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Після встановлення зарядного модуля з роз'ємом USB перевірте справність роботи модуля.
- Під час встановлення зарядного модуля з USB-роз'ємом зберіть його в захоплення зарядного модуля з USB-роз'ємом, звернений вниз, так, щоб світлодіод зарядки знаходився знизу.
