Блок управления топливным насосом (автомобили SKYACTIV-G 2.0, SKYACTIV-G 2.5) Mazda CX-5 с 2017 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Mazda CX-5, моменты затяжки Mazda CX-5, система питания дизельных двигателей Mazda CX-5, система питания дизельных двигателей Mazda CX-5
5. Блок управления топливным насосом (автомобили SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Снятие и установка
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять подушку заднего сиденья.
3. Отсоединить электрический разъем блока управления топливным насосом.
4. Отвернуть болты крепления и затем снять блок управления топливным насосом в сборе.
5. Установка производится в порядке, обратном снятию, за исключением некоторых особенностей:

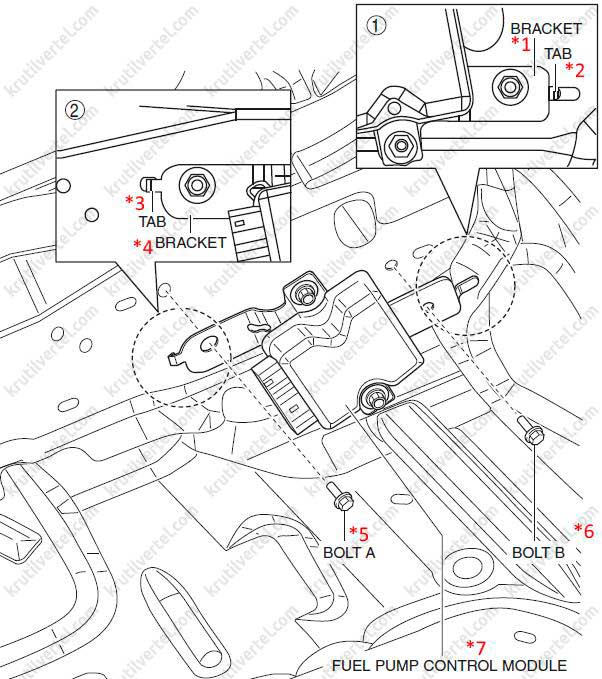

- Вставить выступы кронштейна в установочные отверстия в последовательности, показанной на рисунке ниже.
- Наживить болт крепления А.
- Наживить болт крепления В.
- Окончательно затянуть болты крепления А и В с моментом затяжки в 8-11 Н·м.
*Кронштейн
Выступ
Выступ
Кронштейн
Болт крепления А
Болт крепления В
Блок управления топливным насосом*
Проверка
1. Подключить прибор M-MDS к диагностическому разъему DLC-2.
2. Включить зажигание (двигатель заглушен).
3. Выполнить процедуру самодиагностики KOEO.
