Описание Mazda CX-5 с 2017 года

1. Описание

Система впуска

Особенностью системы впуска двигателей SKYACTIV-G 2.0, SKYACTIV-G 2.5 является то, что в ней, как и в системе впуска двигателя SKYACTIV-D 2.2, имеется вакуумный насос, создающий стабильное разрежение для усилителя тормозов.

Система впуска двигателя SKYACTIV-D 2.2 имеет двухступенчатый турбокомпрессор, обеспечивающий высокий крутящий момент на малых скоростях вращения двигателя, высокую степень реакции и высокие выходные показатели двигателя при низком уровне вредных выбросов.

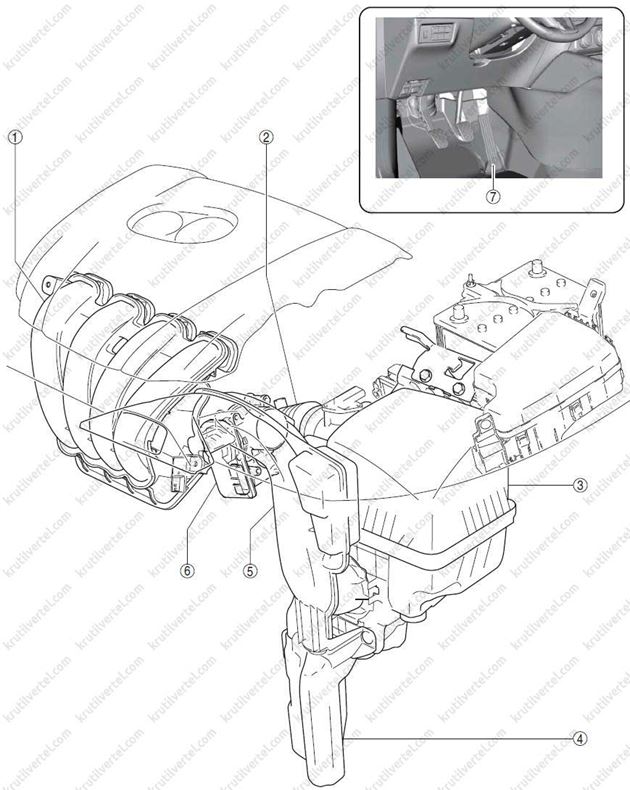

Автомобили SKYACTIV-G 2.0, SKYACTIV-G 2.5

1. Впускной коллектор.
2. Впускной воздуховод.
3. Воздушный фильтр.
4. Резонансная камера.
5. Патрубок забора воздуха.
6. Корпус дроссельной заслонки.
7. Педаль акселератора.

*Механическая коробка передач

Вид А

Автоматическая коробка передач

Вид А*

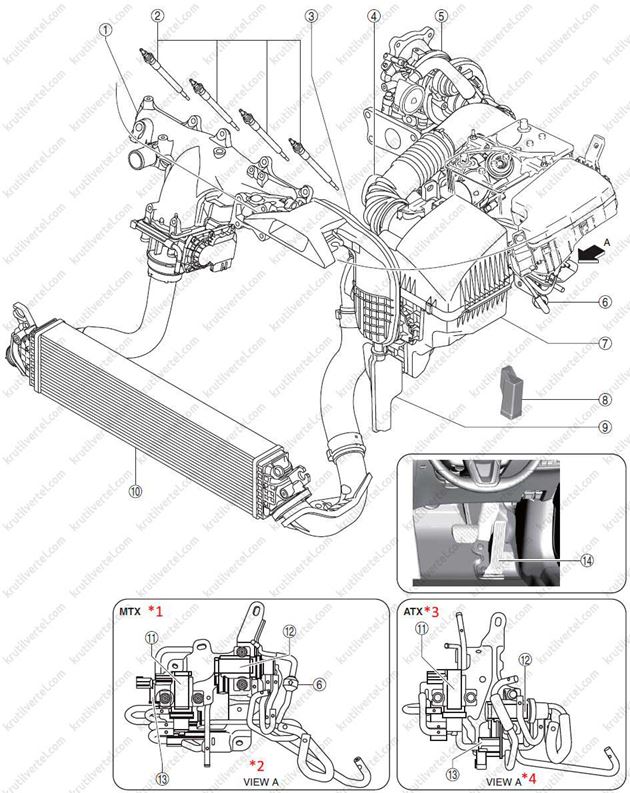

Автомобили SKYACTIV-D 2.2, с 2-х контактными топливными форсунками

1. Впускной коллектор.
2. Свечи накаливания.
3. Патрубок забора воздуха.
4. Вакуумная камера.
5. Турбокомпрессор.
6. Обратный клапан.
7. Воздушный фильтр.
8. Блок управления предпусковым подогревом.
9. Резонансная камера.
10. Промежуточный охладитель воздуха (интеркулер).
11. Электромагнитный регулирующий клапан.
12. Электромагнитный клапан Wastegate.
13. Перепускной электромагнитный клапан компрессора.
14. Педаль акселератора.

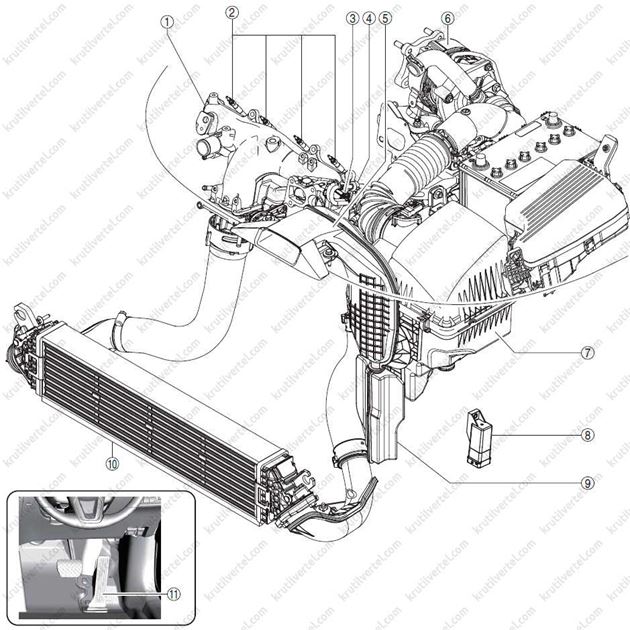

Автомобили SKYACTIV-D 2.2, с 6-ти контактными топливными форсунками

1. Впускной коллектор.
2. Свечи накаливания.
3. Перепускной электромагнитный клапан компрессора.
4. Обратный клапан.
5. Патрубок забора воздуха.
6. Турбокомпрессор.
7. Воздушный фильтр.
8. Блок управления предпусковым подогревом.
9. Резонансная камера.
10. Промежуточный охладитель воздуха (интеркулер).
11. Педаль акселератора.

Система выпуска

Автомобили SKYACTIV-G 2.0, SKYACTIV-G 2.5

Применена система выпуска отработавших газов типа 4-2-1, снижающая остаточное количество выхлопных газов в цилиндрах двигателя благодаря эффекту продувки, а также способствующая высокой степени сжатия. Кроме того, выхлопная система такого типа занимает меньше места на автомобиле.

Автомобили SKYACTIV-D 2.2

Особенностью системы выпуска дизельного двигателя SKYACТIV-D 2.2 является то, что, благодаря использованию выпускного канала в головке блока цилиндров, был ликвидирован выпускной коллектор (автомобили с 2-х контактными топливными форсунками).
