Расширительный бачок системы охлаждения Mazda CX-5 с 2017 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Mazda CX-5, вентилятор охлаждения Mazda CX-5, радиатор охлаждения Mazda CX-5
4. Расширительный бачок системы охлаждения
Снятие и установка
Внимание:
Соблюдать меры безопасности при работе с системой охлаждения двигателя.

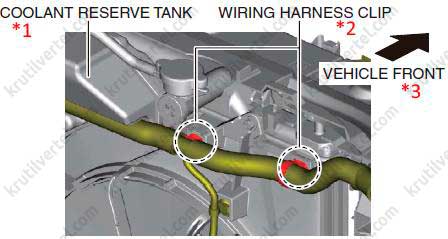

1. Отсоединить зажимы жгута проводов
*Расширительный бачок системы охлаждения
Зажимы жгута проводов
Передняя часть автомобиля*

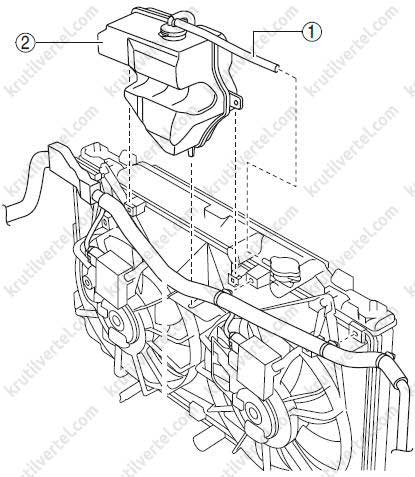

2. Отсоединить шланг (1) от расширительного бачка.
3. Снять расширительный бачок системы охлаждения (2).
Автомобили SKYACTIV-G 2.0, SKYACTIV-G 2.5
Автомобили SKYACTIV-D 2.2
Примечание:
Снять расширительный бачок системы охлаждения с фиксирующих защелок кожуха радиатора, показанных на рисунке ниже, поддев их плоской отверткой.
*Фиксирующая защелка
Фиксирующая защелка*
