1. Опис
Система змащення двигунів SKYACTIV має такі особливості:
- Завдяки ланцюговому приводу масляного насоса посилюється приводне зусилля.
- Завдяки маслорозбризкувальним трубкам знижуються втрати енергії на тертя.
- Завдяки електромагнітному масляному клапану контролюється тиск подачі оливи (двоетапний гідравлічний контроль).

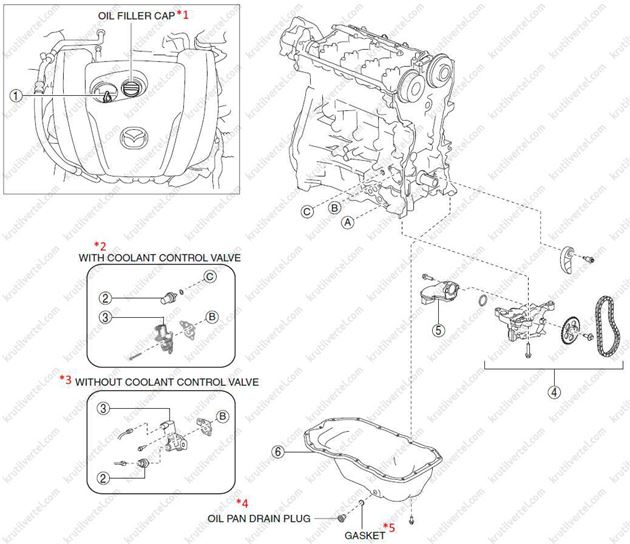

Автомобілі SKYACTIV-G 2.0
- Масловимірювальний щуп.
- Датчик тиску масла (автомобілі без контрольного клапана охолоджувальної рідини) або датчик температури/тиску мастила (автомобілі з контрольним клапаном охолоджуючої рідини).
- Електромагнітний масляний клапан.
- Компоненти масляного насоса.
- Маслозабірник із сітчастим фільтром.
- Масляний піддон.
- Оливний фільтр.

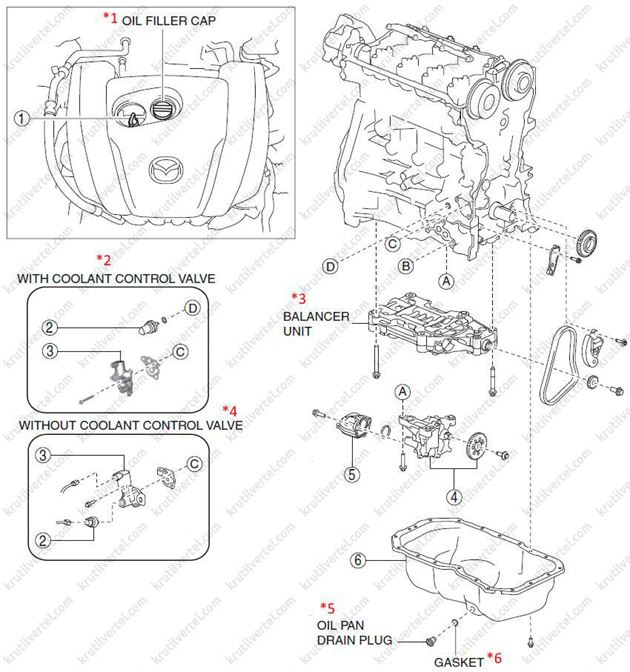

Автомобілі SKYACTIV-G 2.5
- Масловимірювальний щуп.
- Датчик тиску масла (автомобілі без контрольного клапана охолоджувальної рідини) або датчик температури/тиску мастила (автомобілі з контрольним клапаном охолоджуючої рідини).
- Електромагнітний масляний клапан.
- Компоненти масляного насоса.
- Маслозабірник із сітчастим фільтром.
- Масляний піддон.
- Оливний фільтр.

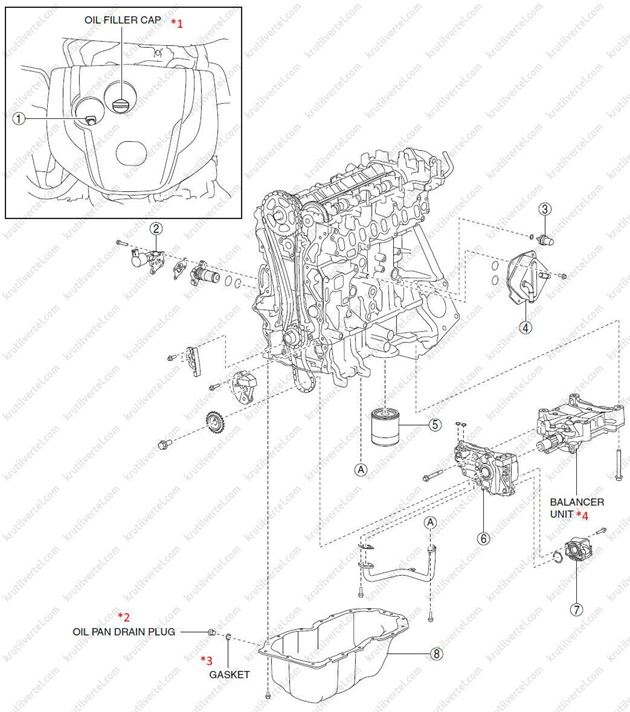

Автомобілі SKYACTIV-D 2.2
- Маслоіемерільний щуп.
- Електромагнітний масляний клапан.
- Датчик температури/тиску масла.
- Оливний радіатор.
- Оливний фільтр.
- Масляний насос.
- Маслоеаборник із сітчастим фільтром.
- Масляний піддон.
