4. Очистители и омыватели стекол

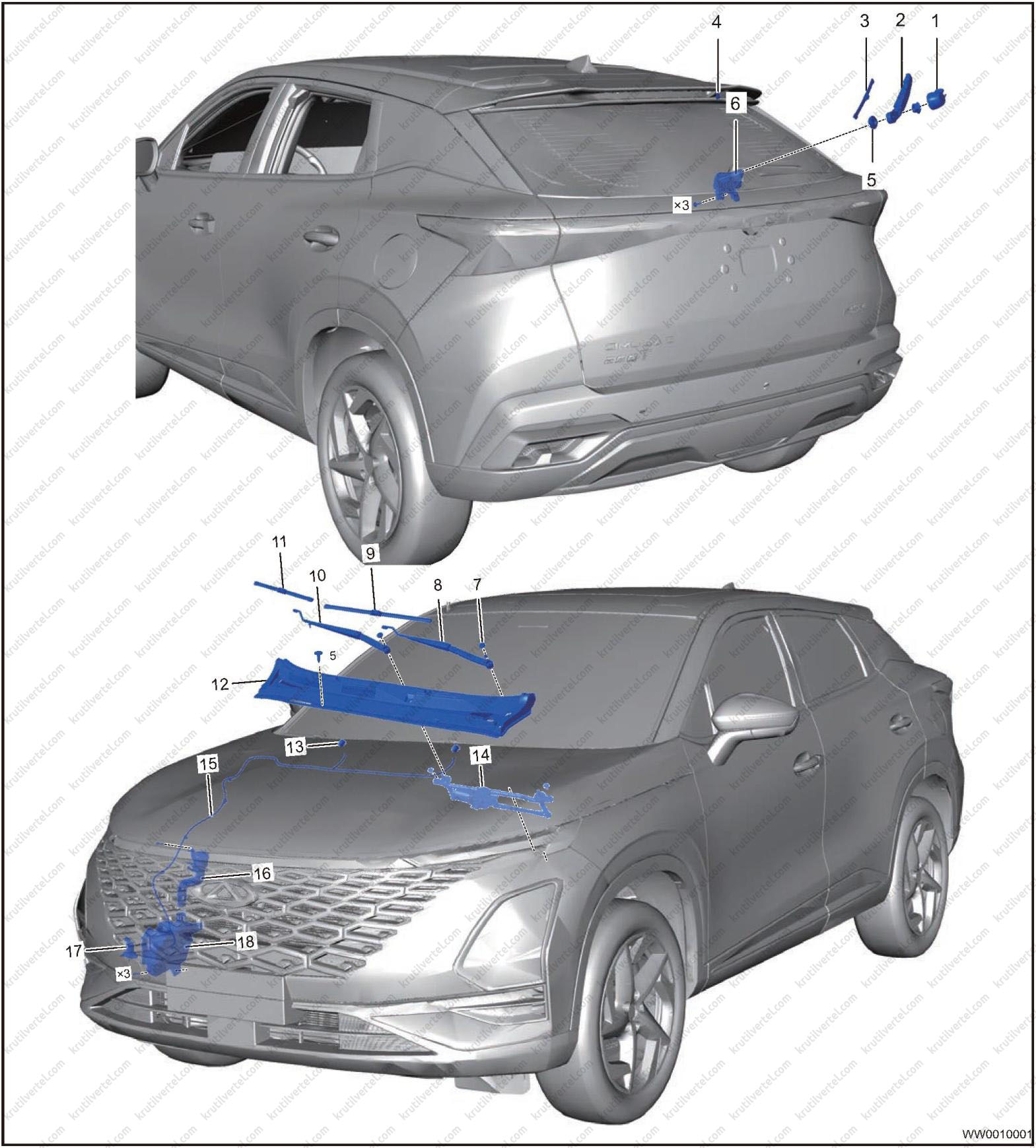

Компоненты
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Декоративная заглушка рычага очистителя заднего стекла")
- Декоративная заглушка рычага очистителя заднего стекла
- Рычаг очистителя заднего стекла
- Щетка очистителя заднего стекла
- Форсунка заднего стеклоомывателя
- Уплотнительное кольцо
- Электропривод очистителя заднего стекла
- Декоративная заглушка рычага очистителя ветрового стекла
- Основной рычаг очистителя ветрового стекла
- Щетка главного рычага очистителя ветрового стекла
- Дополнительный рычаг очистителя ветрового стекла
- Щетка вспомогательного рычага очистителя ветрового стекла
- Облицовка воздухозаборного короба
- Форсунка омывателя ветрового стекла
- Тяга электропривода очистителя ветрового стекла
- Трубка стеклоомывателя
- Заливная горловина
- Насос стеклоомывателя
- Бачок жидкости стеклоомывателей
Рекомендации по диагностике
1. Подсоединить диагностический тестер X-431 3G (с последней версией программного обеспечения) к диагностическому разъему (DLC), после чего подключить его к электронному блоку управления через сеть передачи данных.
2. Убедиться в наличии неисправности, выполнить диагностические проверки и ремонтные процедуры.
3. Если код DTC не удаляется, это указывает на наличие активной неисправности.
4. Для измерения напряжения в цепях использовать только цифровой мультиметр.
5. Просмотреть технические бюллетени, которые могут иметь отношение к этой неисправности.
6. Визуально проверить соответствующий жгут проводов и разъем.
7. Проверить и очистить все точки соединения с «массой» системы, связанные с последними кодами DTC.
8. Если обнаружено несколько диагностических кодов, использовать электрические схемы и проверить, нет ли какой-либо общей цепи «массы» или питания, к которым относится DTC.
Щетка очистителя ветрового стекла
Снятие
Внимание:
Во избежание несчастных случаев при снятии щеток очистителя ветрового стекла использовать средства индивидуальной защиты.
1. Выключить все электрооборудование и выключить зажигание.
2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять щетку очистителя ветрового стекла.
a. Нажать на зажим (показан стрелкой на рисунке ниже) и снять щетку стеклоочистителя (1), как показано на рисунке.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Нажать на зажим (показан стрелкой на рисунке ниже) и снять щетку стеклоочистителя (1)")
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Рычаг очистителя ветрового стекла
Снятие
Примечание:
- Во избежание несчастных случаев при снятии рычажного механизма очистителя ветрового стекла, использовать средства индивидуальной защиты.
- При снятии рычага очистителя ветрового стекла необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии рычагов стеклоочистителя не допускать образования царапин на ветровом стекле.
1. Выключить все электрооборудование и выключить зажигание.
2. Поднять капот.
3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
4. Снять рычаг очистителя ветрового стекла.
a. С помощью отвертки, обмотанной защитной лентой, снять декоративную заглушку (показана стрелкой на рисунке ниже) рычага очистителя ветрового стекла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "С помощью отвертки, обмотанной защитной лентой, снять декоративную заглушку (показана стрелкой на рисунке ниже) рычага очистителя ветрового стекла")

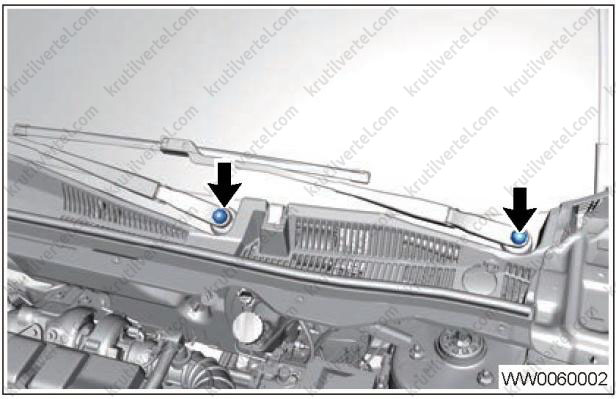

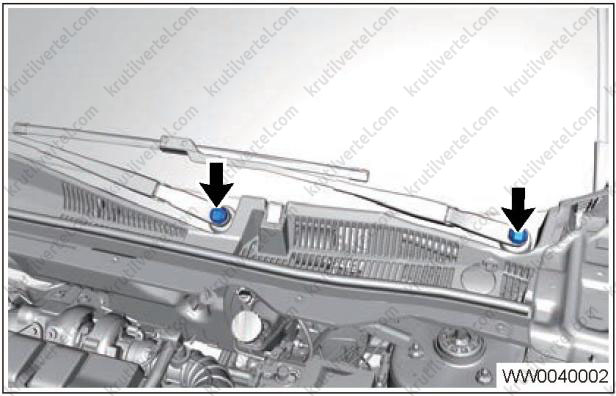

b. Выкрутить 2 гайки (показаны стрелками на рисунке ниже) крепления рычага очистителя ветрового стекла. Момент затяжки при установке: 18 ±2 Н∙м.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Выкрутить 2 гайки (показаны стрелками на рисунке ниже) крепления рычага очистителя ветрового стекла")

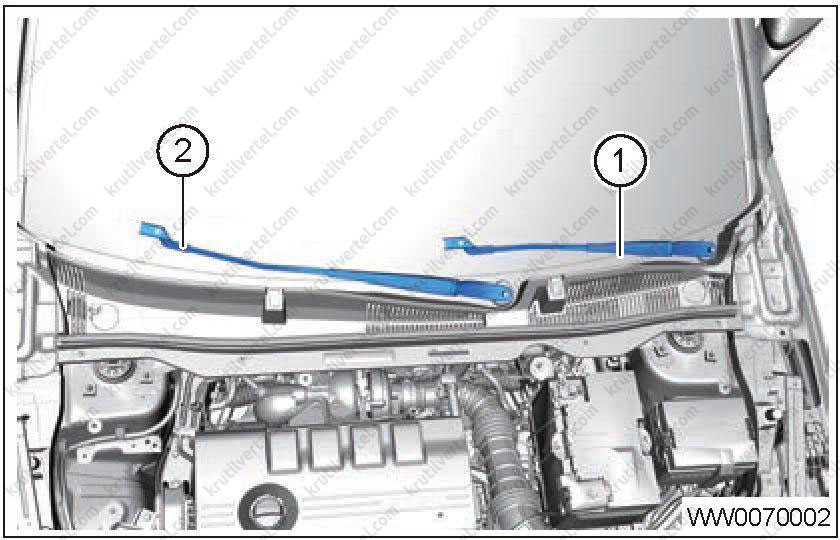

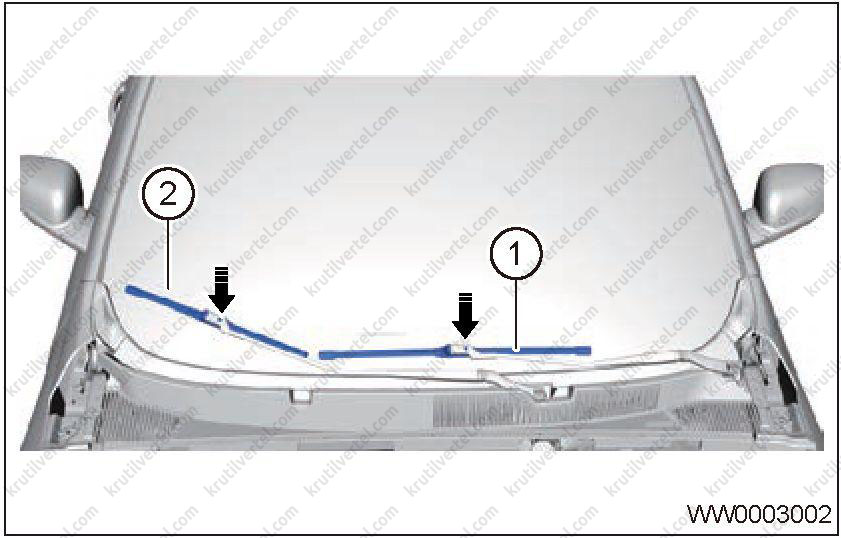

c. Снять основной (1) и вспомогательный (2) рычаги очистителя ветрового стекла, как показано на изображении ниже.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Снять основной (1) и вспомогательный (2) рычаги очистителя ветрового стекла, как показано на изображении")
Установка
Внимание:
- При установке рычага очистителя ветрового стекла работайте осторожно, чтобы не повредить другие детали.
- Устанавливая рычаги очистителя ветрового стекла, затянуть гайки крепления заданным моментом затяжки.
- После установки рычагов и щеток проверить исправность работы очистителя ветрового стекла.
Примечание:
- Установить рычаги очистителя ветрового стекла в правильное положение.
- При сборке уделяйте внимание установочным меткам на ветровом стекле. Щетки должны быть прижаты к стеклу в зоне расположения меток.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Электропривод стеклоочистителя и рычажный механизм
Снятие
Примечание:
- Во избежание несчастных случаев при снятии электропривода очистителя ветрового стекла использовать средства индивидуальной защиты.
- При снятии электропривода очистителя ветрового стекла необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии электропривода очистителя ветрового стекла не допускать повреждения лакокрасочного покрытия кузова.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять правое переднее крыло (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять облицовку воздухозаборного короба.
5. Снять электропривод стеклоочистителя и рычажный механизм.
a. Отсоединить разъем (1) от электропривода и тяги очистителя ветрового стекла, как показано на изображении ниже.

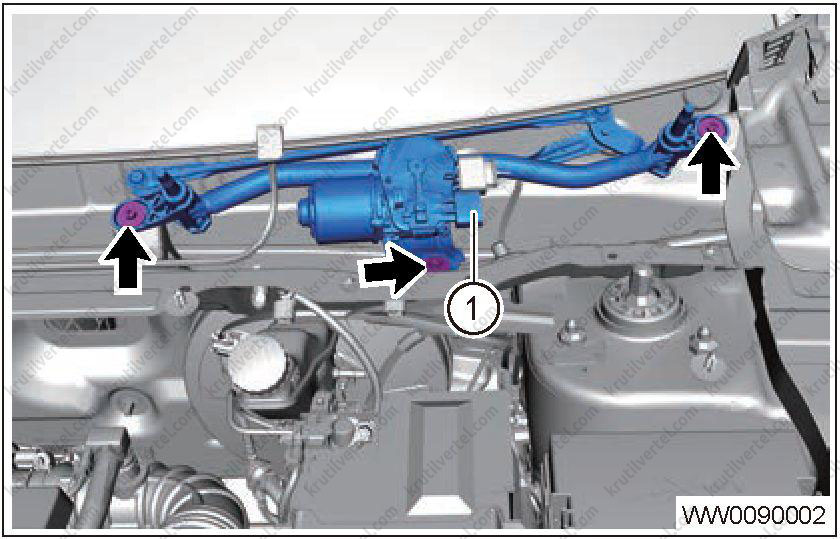

b. Выкрутить 3 болта (показаны стрелками на рисунке ниже) крепления электропривода и тяги стеклоочистителя. Момент затяжки при установке: 9,5 ±1,5 Н∙м.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Выкрутить 3 болта (показаны стрелками на рисунке ниже) крепления электропривода и тяги стеклоочистителя")
c. Снять электропривод стеклоочистителя и рычажный механизм.
Проверка технического состояния

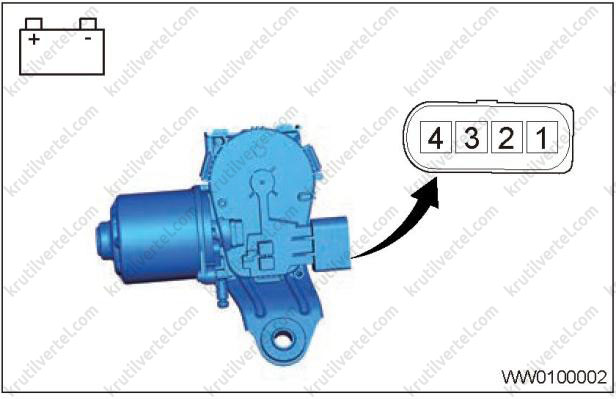

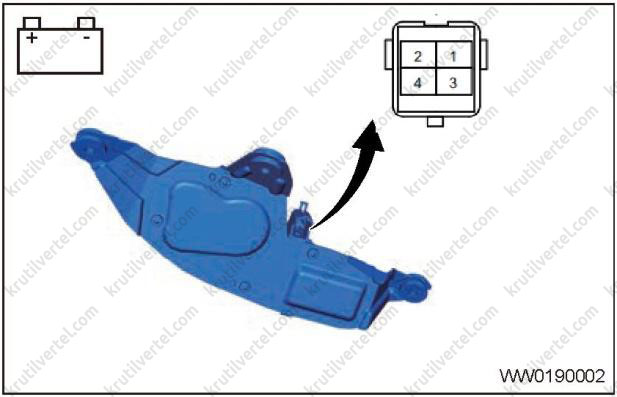

1 Проверить электропривод очистителя ветрового стекла.
a. Проверить, нормально ли работает очиститель в режиме LO (низкая скорость).
| Условия измерения | Нормативное значение |
| Отрицательная клемма аккумулятора (-) → контакт 4 | Электропривод работает на низкой скорости (LO) |
| Положительная клемма аккумулятора (+) → контакт 2 |
В случае несоответствия результата нормативным значениям заменить электропривод очистителя ветрового стекла.
b. Проверить, нормально ли работает очиститель в режиме HI (высокая скорость).
| Условия измерения | Нормативное значение |
| Отрицательная клемма аккумулятора (-) → контакт 4 | Электропривод работает на высокой скорости (HI) |
| Положительная клемма аккумулятора (+) → контакт 1 |
c. Проверить функцию автоматического возврата.
- Подключить положительную (+) клемму аккумуляторной батареи к контакту 2 или 1, а отрицательную (-) клемму — к контакту 4. Когда электропривод работает на низкой (LO) или высокой скорости (HI), отсоединить положительную (+) клемму аккумуляторной батареи, чтобы электропривод очистителя ветрового стекла остановился в любом положении, кроме исходного.
- Соедините контакты 4 и 3 проводом, а затем подсоединить другой провод из средней части к положительной (+) клемме аккумулятора, а отрицательную (-) клемму к контакту 2 для возврата электропривода в исходное положение на низкой скорости (LO).
- Убедиться в том, что электропривод очистителя ветрового стекла останавливается автоматически в исходном положении. OK: электропривод переходит в исходное положение и автоматически останавливается, то есть электропривод возвращается в исходное положение автоматически. В случае несоответствия результата нормативным значениям заменить электропривод очистителя ветрового стекла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Убедиться в том, что электропривод очистителя ветрового стекла останавливается автоматически в исходном положении")
2. Проверить рычажный механизм очистителя ветрового стекла.

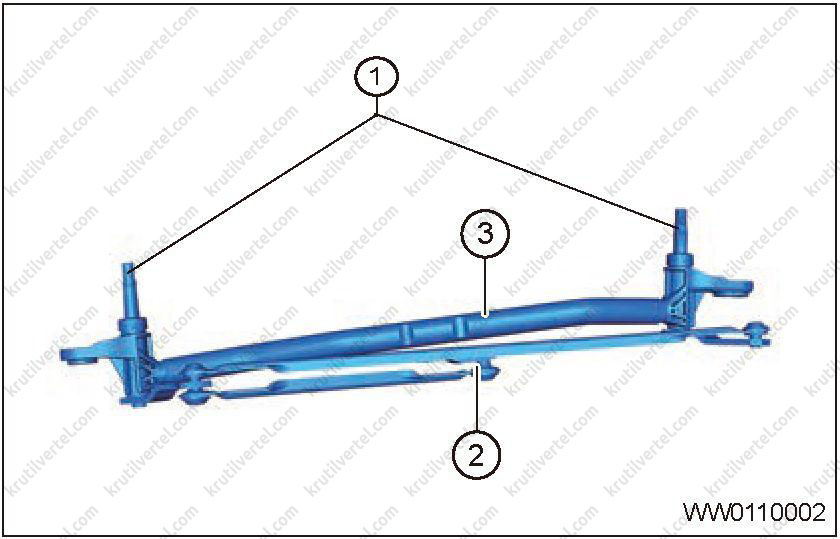

a. Проверить шарнир (1) на предмет ослабления или отсоединения, тягу (2) на предмет деформации или поломки и втулку (3) вала на предмет заклинивания. При необходимости заменить рычажный механизм очистителя ветрового стекла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Проверить шарнир (1) на предмет ослабления или отсоединения, тягу (2) на предмет деформации или поломки и втулку (3) вала на предмет заклинивания")
Установка
Примечание:
- При установке электропривода очистителя ветрового стекла работайте осторожно, чтобы не повредить другие детали.
- Перед установкой электропривода очистителя ветрового стекла выполнить регулировку и убедиться в том, что электропривод и рычажный механизм находятся в исходном положении, в противном случае очиститель ветрового стекла нормально работать не сможет.
- При установке узла электропривода очистителя ветрового стекла подсоединить разъем и затянуть крепежные болты и гайки с указанным моментом.
- После установки электропривода очистителя ветрового стекла проверить исправность работы очистителя.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Форсунка омывателя ветрового стекла
Снятие
Примечание:
- Во избежание несчастных случаев при снятии форсунки омывателя ветрового стекла использовать средства индивидуальной защиты.
- При снятии многофункционального интерфейса необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять облицовку воздухозаборного короба.
4. Снять форсунку омывателя ветрового стекла.
a. Отсоединить переднюю форсунку и отсоединить трубку стеклоомывателей, как показано на рисунке ниже.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Отсоединить переднюю форсунку и отсоединить трубку стеклоомывателей")
Проверка технического состояния
1. Проверить форсунку омывателя ветрового стекла.

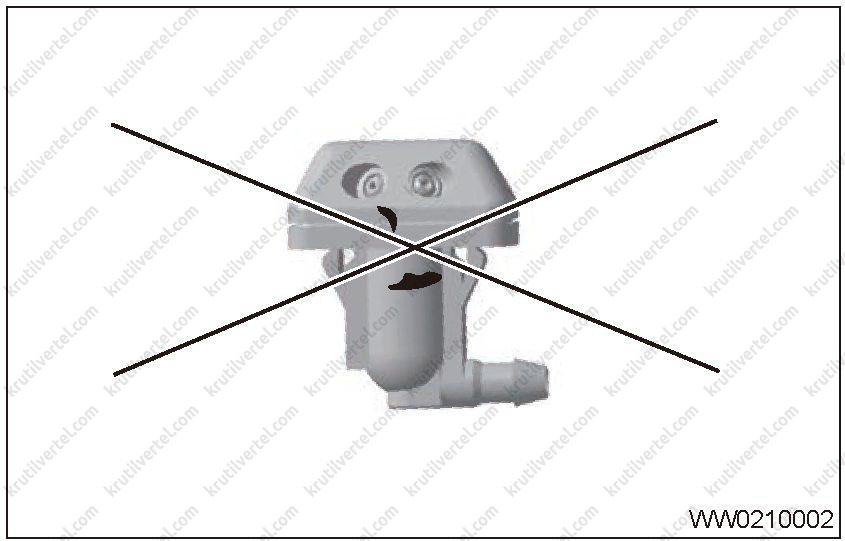

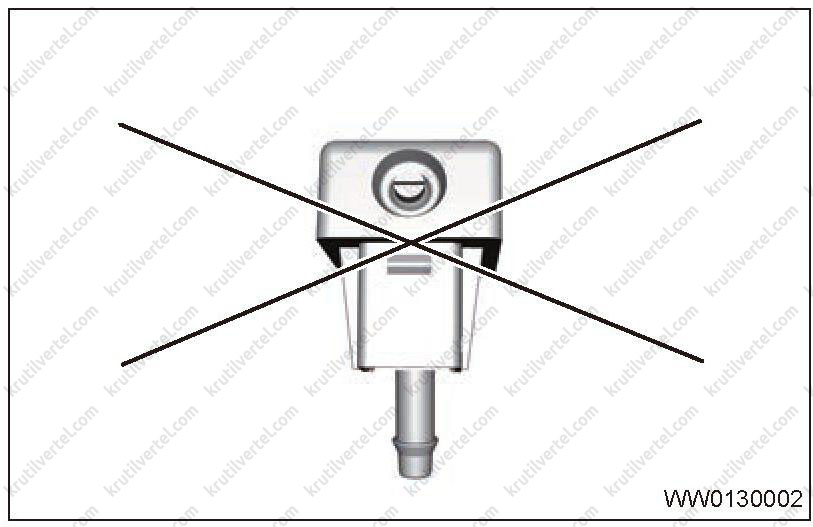

a. Проверить форсунку омывателя ветрового стекла на предмет засорения, деформации или повреждения. При необходимости заменить форсунку омывателя ветрового стекла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Проверить форсунку омывателя ветрового стекла на предмет засорения, деформации или повреждения")

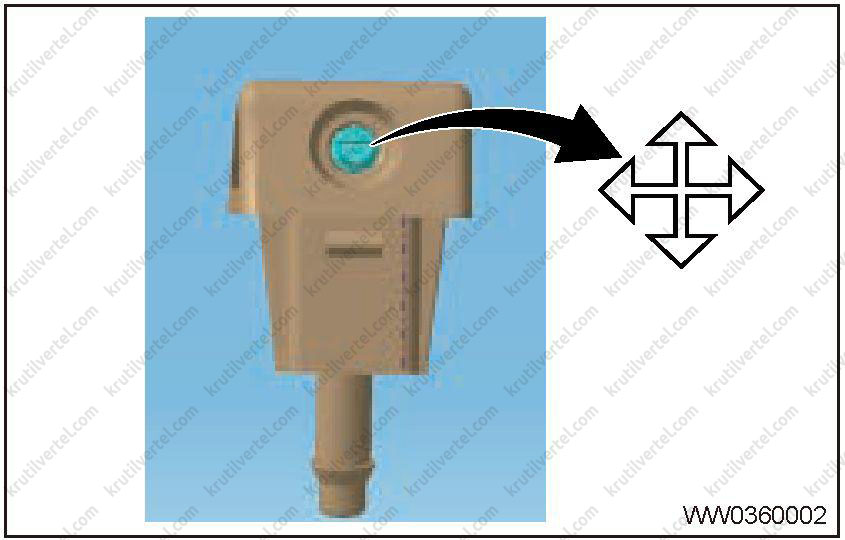

2. Отрегулировать угол распыла форсунки.

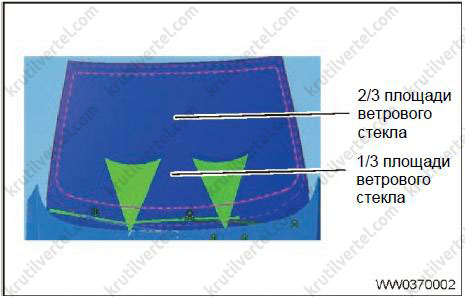

a. Отрегулировать сопло форсунки вверх и вниз и установить угол для достижения идеального сектора распыла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Отрегулировать сопло форсунки вверх и вниз и установить угол для достижения идеального сектора распыла")
b. Отрегулировать форсунку для распыления жидкости стеклоомывателей на расстоянии примерно 1/3–2/3 площади ветрового стекла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Отрегулировать форсунку для распыления жидкости стеклоомывателей на расстоянии примерно 1/3–2/3 площади ветрового стекла")
c. Из-за высокого давления при разбрызгивании жидкости стеклоомывателей на ветровое стекло часть жидкости будет попадать на крышу, что является нормальным явлением, но жидкость не должна попадать на крышу, минуя ветровое стекло.
Установка
Внимание:
- При установке форсунки омывателя ветрового стекла работайте осторожно, чтобы не повредить другие детали.
- При установке форсунки омывателя ветрового стекла подсоединить трубки омывателя.
- После установки форсунки омывателя ветрового стекла проверить, нормально ли подается жидкость омывателя на стекло.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Рычаг очистителя заднего стекла
Снятие
Внимание:
- Во избежание несчастных случаев при снятии рычага очистителя заднего стекла, использовать средства индивидуальной защиты.
- При снятии рычага очистителя заднего стекла необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии рычага очистителя заднего стекла постарайтесь не поцарапать его.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять щетку очистителя заднего стекла.

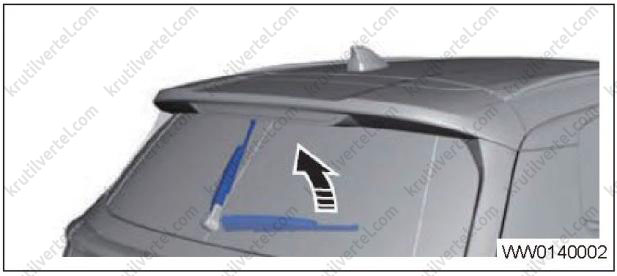

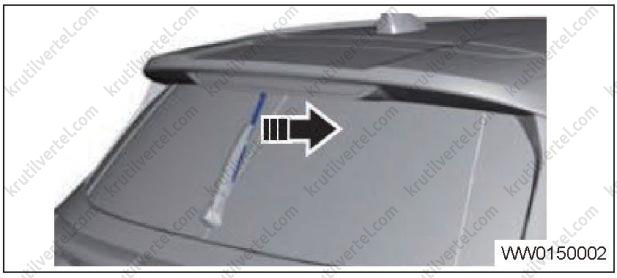

a. Поднять рычаг очистителя заднего стекла в направлении стрелки, как показано на рисунке ниже.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Поднять рычаг очистителя заднего стекла в направлении стрелки")
b. Вытянуть щетку очистителя заднего стекла из рычага в направлении стрелки, как показано на рисунке.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Вытянуть щетку очистителя заднего стекла из рычага в направлении стрелки")
4. Снять рычаг очистителя заднего стекла.

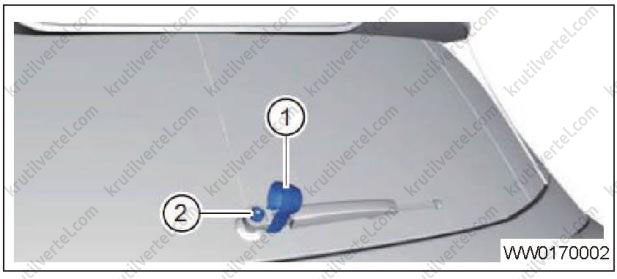

a. Снять декоративную заглушку (1) рычага очистителя заднего стекла, как показано на изображении ниже.
b. Выкрутить гайку (2) крепления рычага очистителя заднего стекла. Момент затяжки при установке: 10 ±1,5 Н∙м.
c. Снять рычаг очистителя заднего стекла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Выкрутить гайку (2) крепления рычага очистителя заднего стекла")
Установка
Внимание:
- При установке рычага очистителя заднего стекла будьте осторожны, чтобы не повредить другие детали.
- Устанавливая рычаг очистителя заднего стекла, обязательно затянуть крепежные болты с заданным моментом затяжки.
- После установки рычага проверить исправность работы очистителя заднего стекла.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Электропривод очистителя заднего стекла
Снятие
Внимание:
- Во избежание несчастных случаев при снятии электропривода очистителя заднего стекла, использовать средства индивидуальной защиты.
- При снятии электропривода очистителя заднего стекла необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии электропривода очистителя заднего стекла старайтесь не поцарапать заднее стекло.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять рычаг очистителя заднего стекла.
4. Снять облицовку двери багажного отделения (подробнее, см. соответствующий раздел в главе Кузов).
5. Снять электропривод очистителя заднего стекла.

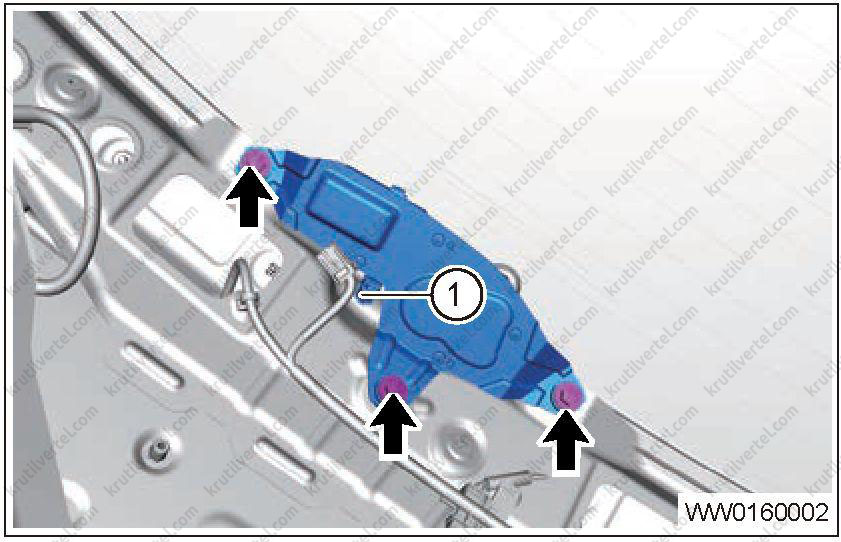

a. Отсоединить разъем электропривода (1) очистителя заднего стекла.
b. Выкрутить 3 болта (показаны стрелками на рисунке ниже) крепления электропривода очистителя заднего стекла. Момент затяжки при установке: 10 ±1,5 Н∙м.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Выкрутить 3 болта (показаны стрелками на рисунке ниже) крепления электропривода очистителя заднего стекла")
c. С помощью отвертки, обмотанной защитной лентой, поддеть прокладку (показана стрелкой на рисунке ниже).
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "С помощью отвертки, обмотанной защитной лентой, поддеть прокладку")
d. Снять электропривод очистителя заднего стекла.
Проверка технического состояния
1. Проверить электропривод очистителя заднего стекла.
a. Проверить работу электропривода очистителя заднего стекла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Проверить работу электропривода очистителя заднего стекла")
| Кон- такт | Функция | Номинальный ток | Ток | | Тип сигнала | Диаметр трубопровода |
| Imin (A) | Imax (A) |
| 1 | Плюс (красный) | 1,5 A | ≤2 A | ≤11 A | DC | 0,75 |
| 2 | Сброс (черный) | 1,5 A | ≤2 A | ≤11 A | DC | 0,75 |
| 3 | Минус (синий) | 1,5 A | ≤2 A | ≤11 A | DC | 0,75 |
В случае несоответствия результата нормативным значениям заменить электропривод очистителя заднего стекла.
Установка
Внимание:
- При установке электропривода очистителя заднего стекла, будьте осторожны, чтобы не повредить другие детали.
- Устанавливая двигатель очистителя заднего стекла, обязательно затянуть болты крепления заданным моментом затяжки.
- После установки электропривода проверить исправность работы очистителя заднего стекла.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Форсунка заднего стеклоомывателя
Снятие
Внимание:
- Во избежание несчастных случаев при снятии форсунки омывателя заднего стекла использовать средства индивидуальной защиты.
- При снятии форсунки омывателя заднего стекла необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять задний спойлер.
4. Снять форсунку омывателя заднего стекла.

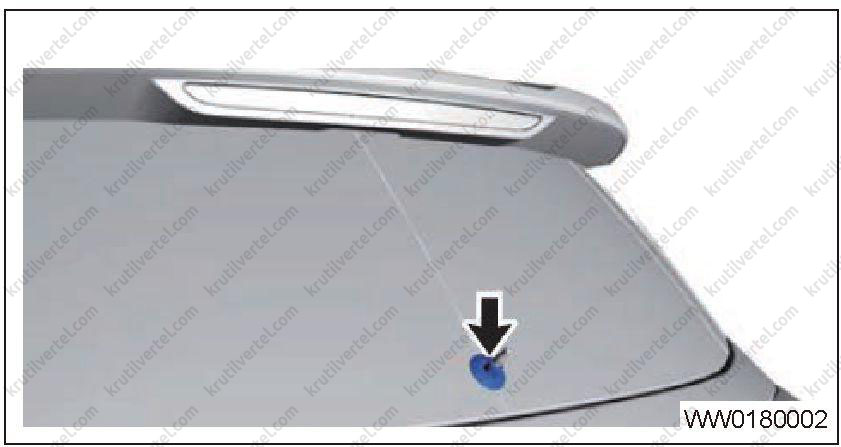

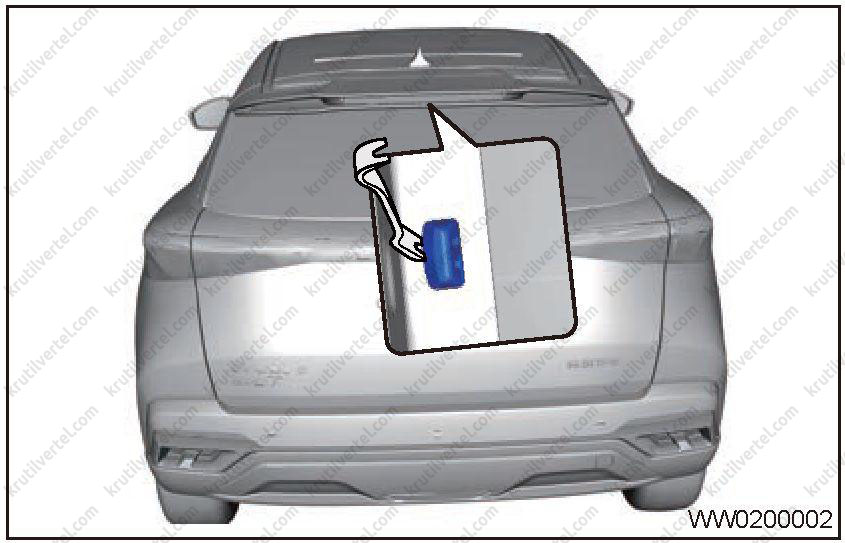

a. С помощью съемника панелей салона выньте форсунку омывателя заднего стекла (показана стрелкой на рисунке ниже) и отсоединить трубку подачи жидкости стеклоомывателей.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "С помощью съемника панелей салона выньте форсунку омывателя заднего стекла (показана стрелкой на рисунке ниже) и отсоединить трубку подачи жидкости стеклоомывателей")
b. Снять форсунку омывателя заднего стекла.
Проверка технического состояния
1. Проверить форсунку омывателя заднего стекла.
a. Проверить форсунку омывателя заднего стекла на предмет засорения, деформации или повреждений. При необходимости заменить форсунку.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Проверить форсунку омывателя заднего стекла на предмет засорения, деформации или повреждений")
Установка
Внимание:
- При установке форсунки омывателя заднего стекла работайте осторожно, чтобы не повредить другие детали.
- При установке форсунки омывателя заднего стекла подсоединить трубку омывателя.
- После установки форсунки омывателя заднего стекла проверить, нормально ли подается жидкость омывателя на стекло.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Насос стеклоомывателей
Снятие
Внимание:
- Во избежание несчастных случаев при снятии насоса стеклоомывателей использовать средства индивидуальной защиты.
- При снятии насоса стеклоомывателей необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии насоса стеклоомывателей не допускать повреждения лакокрасочного покрытия кузова.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять насос стеклоомывателей.
a. Отсоединить разъемы (1) насоса стеклоомывателей.

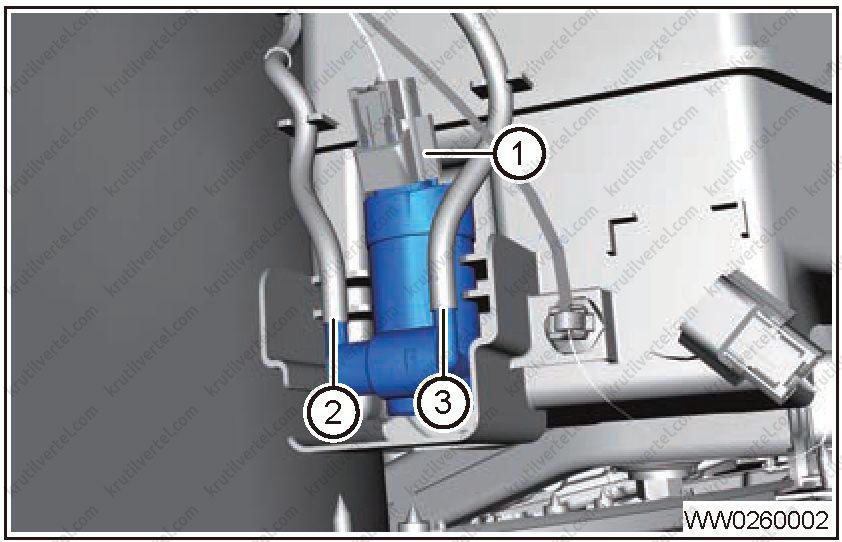

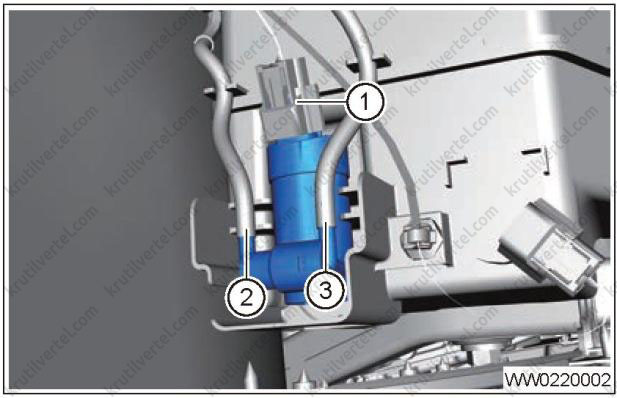

b. Снять элемент соединения (3) омывателя заднего стекла с насосом стеклоомывателей, а также элемент соединения (2) омывателя ветрового стекла с насосом, как показано на изображении ниже.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Снять элемент соединения (3) омывателя заднего стекла с насосом стеклоомывателей, а также элемент соединения (2) омывателя ветрового стекла с насосом")

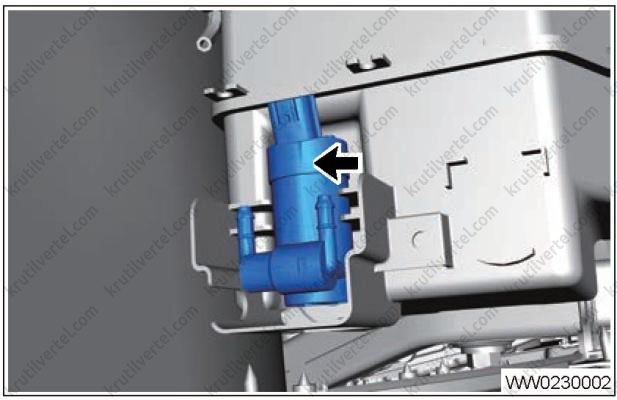

c. Снять насос стеклоомывателей.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Снять насос стеклоомывателей")
Проверка технического состояния
1. Проверить насос стеклоомывателей.
a. Заполнить бачок стеклоомывателей жидкостью.

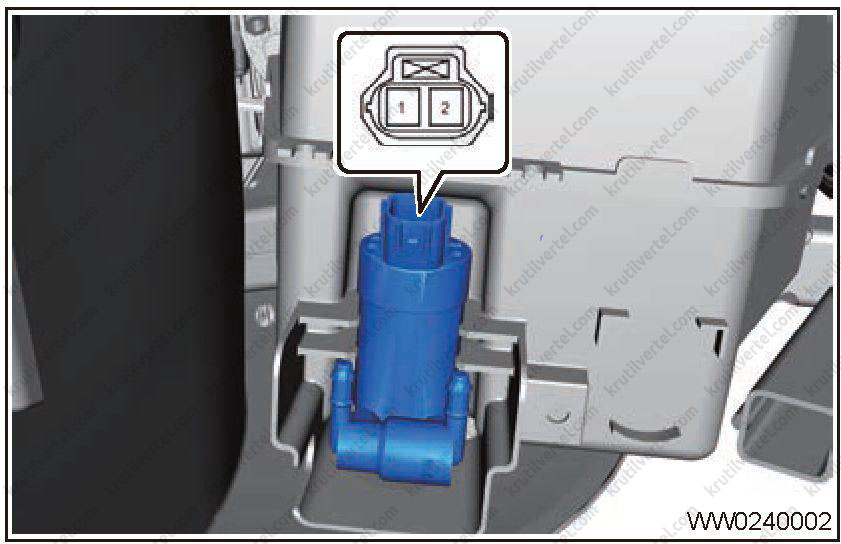

b. Подсоединить положительную (+) клемму аккумуляторной батареи к контакту 1 насоса стеклоомывателей, а отрицательную (-) клемму — к контакту 2.
c. Убедиться в том, что жидкость омывателя выходит из насоса стеклоомывателей. OK: жидкость омывателя выходит из насоса омывателя ветрового стекла. В случае несоответствия результата нормативным значениям заменить насос стеклоомывателей.
d. Подсоединить положительную (+) клемму аккумуляторной батареи к контакту 1 насоса стеклоомывателей, а отрицательную (-) клемму — к контакту 2.
e. Убедиться в том, что жидкость омывателя выходит из насоса омывателя заднего стекла. OK: жидкость омывателя выходит из насоса омывателя заднего стекла. В случае несоответствия результата нормативным значениям заменить насос стеклоомывателей.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Убедиться в том, что жидкость омывателя выходит из насоса омывателя заднего стекла")
Установка
Внимание:
- При установке насоса стеклоомывателей работайте осторожно, чтобы не повредить другие детали.
- При установке насоса стеклоомывателей установить соединитель трубки омывателя.
- После установки насоса стеклоомывателей проверить, нормально ли работают омыватели.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Бачок жидкости стеклоомывателей
Снятие
Внимание:
- Во избежание несчастных случаев при снятии бачка жидкости стеклоомывателей использовать средства индивидуальной защиты.
- При снятии бачка жидкости стеклоомывателей необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии бачка жидкости стеклоомывателей не допускать повреждения лакокрасочного покрытия кузова.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять заливную горловину.

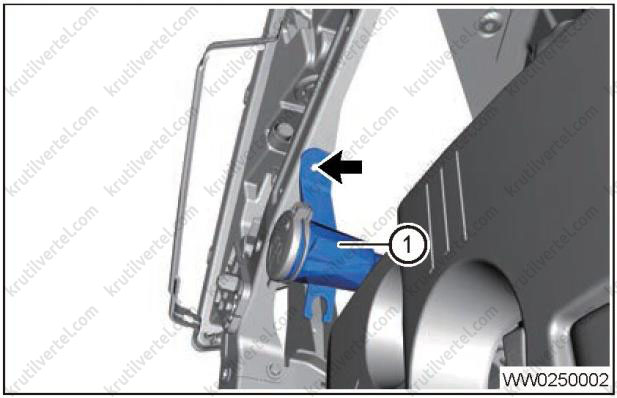

a. Выкрутить болт (показан стрелкой на рисунке ниже) крепления заливной горловины. Момент затяжки при установке: 5 ±1 Н∙м.
b. Отсоединить заливную горловину (1) от бачка жидкости стеклоомывателей, как показано на изображении ниже.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Отсоединить заливную горловину (1) от бачка жидкости стеклоомывателей, как показано на изображении")
5. Снять бачок жидкости стеклоомывателей.
a. Отсоединить разъемы (1) насоса стеклоомывателей.
b. Снять элемент соединения (3) омывателя заднего стекла с насосом стеклоомывателей, а также элемент соединения (2) омывателя ветрового стекла с насосом, как показано на изображении ниже.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Снять элемент соединения (3) омывателя заднего стекла с насосом стеклоомывателей, а также элемент соединения (2) омывателя ветрового стекла с насосом, как показано на изображении")

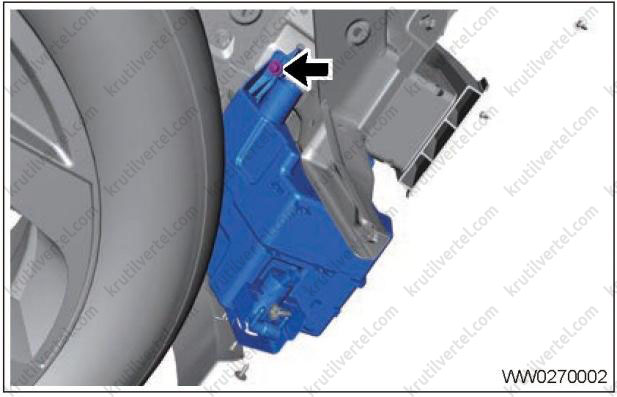

c. Выкрутить крепежную гайку (показана стрелкой на рисунке ниже) со стороны бачка жидкости стеклоомывателей. Момент затяжки при установке: 7 ± 1 Н∙м.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Выкрутить крепежную гайку (показана стрелкой на рисунке ниже) со стороны бачка жидкости стеклоомывателей")

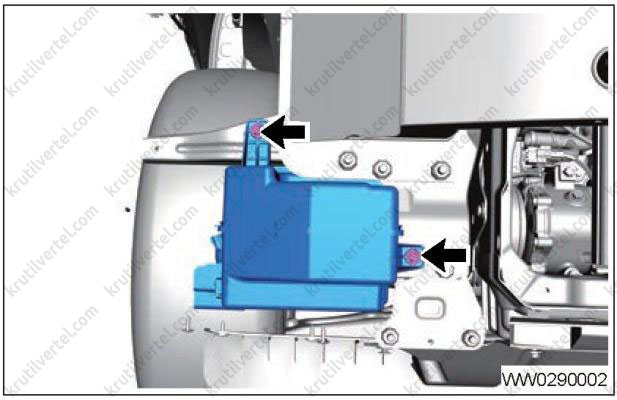

d. Выкрутить 2 гайки (показаны стрелками на рисунке ниже) крепления передней части бачка жидкости стеклоомывателей и снять бачок жидкости стеклоомывателей. Момент затяжки при установке: 7 ± 1 Н∙м.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Выкрутить 2 гайки (показаны стрелками на рисунке ниже) крепления передней части бачка жидкости стеклоомывателей и снять бачок жидкости стеклоомывателей")
Проверка технического состояния
1 Проверить бачок жидкости стеклоомывателей.

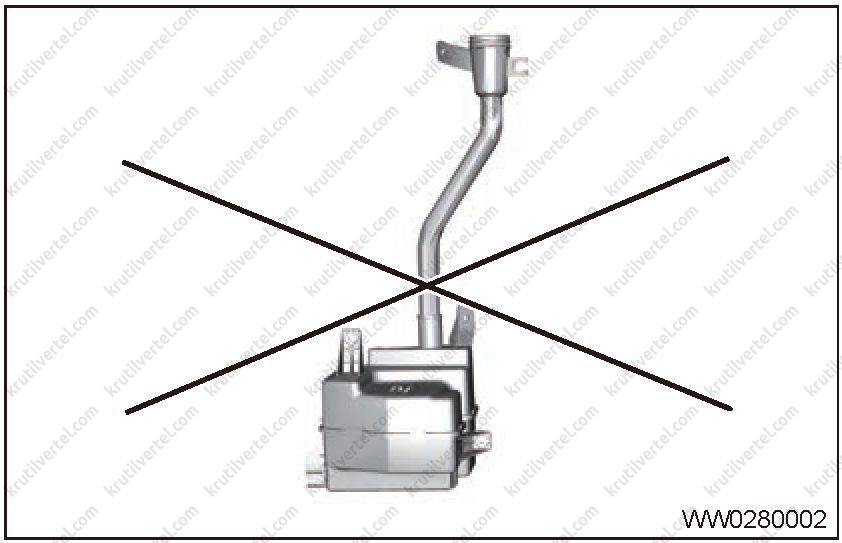

a. Проверить бачок стеклоомывателей на наличие утечек, деформации и повреждений. При необходимости заменить бачок жидкости стеклоомывателей.
b. Проверить внутреннюю и наружную стороны бачка жидкости стеклоомывателей на наличие загрязнений. При необходимости выкрутить грязь или заменить бачок.
c. Проверить уплотнение на наличие повреждений. При необходимости заменить его.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Проверить уплотнение на наличие повреждений")
Установка
Внимание:
- При установке бачка жидкости стеклоомывателей работайте осторожно, чтобы не повредить другие детали.
- При установке бачка жидкости стеклоомывателей затянуть болты крепления заданным моментом.
- При установке бачка жидкости стеклоомывателей установить элементы соединения трубок омывателей с бачком.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Трубопровод омывателя ветрового стекла
Снятие
Внимание:
- Во избежание несчастных случаев при снятии трубок омывателей использовать средства индивидуальной защиты.
- При снятии трубок стеклоомывателей необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии трубок стеклоомывателей не допускать повреждения лакокрасочного покрытия кузова.
1. Выключить все электрооборудование и зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять правый передний подкрылок (подробнее, см. соответствующий раздел в главе Кузов).
5. Снять облицовку воздухозаборного короба.
6. Снять форсунку омывателя ветрового стекла.
7. Снять трубку омывателя ветрового стекла.

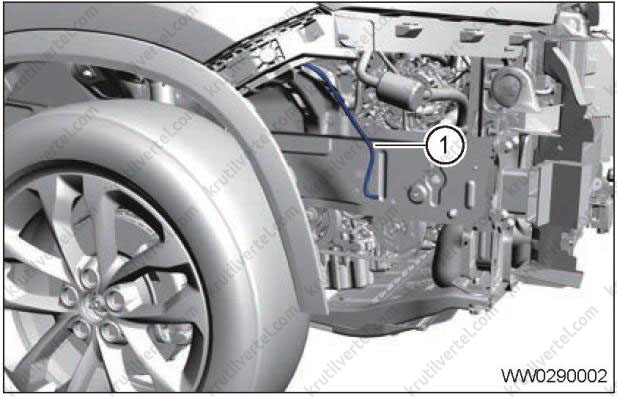

a. Отсоединить трубку (1), соединяющую насос с форсунками омывателя ветрового стекла, как показано на изображении ниже.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Отсоединить трубку (1), соединяющую насос с форсунками омывателя ветрового стекла")

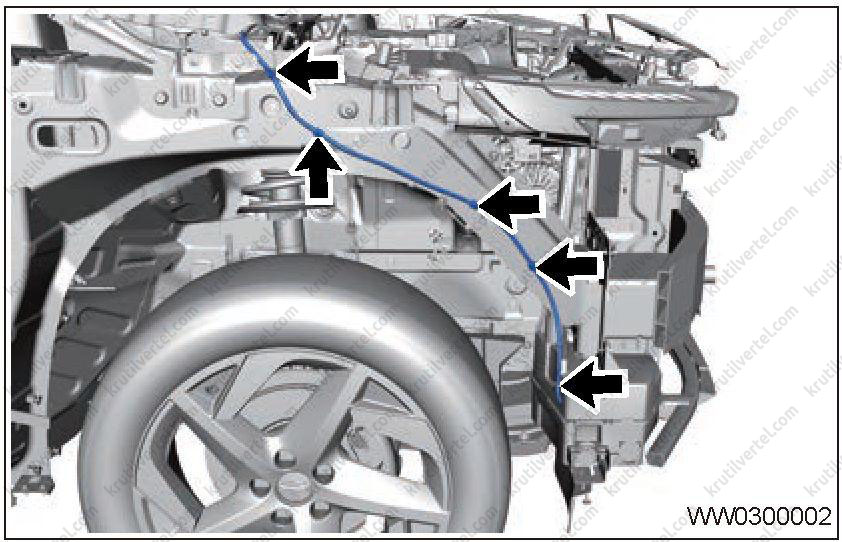

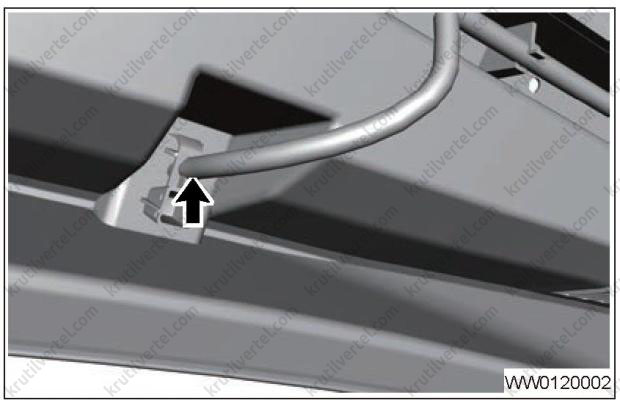

b. Снять хомуты (показаны стрелками на рисунке ниже) трубки стеклоомывателей с внутренней стороны крыла.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Снять хомуты (показаны стрелками на рисунке ниже) трубки стеклоомывателей с внутренней стороны крыла")

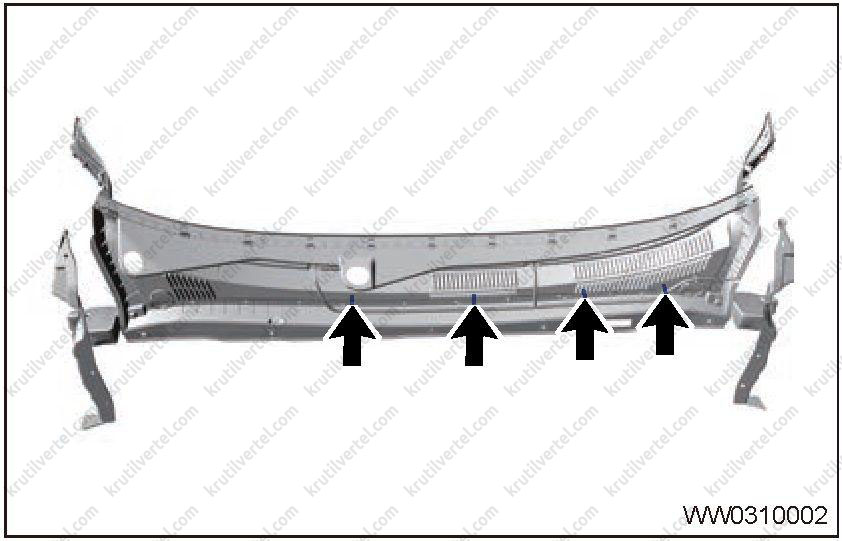

c. Освободите 4 защелки (показаны стрелками на рисунке ниже) крепления трубок омывателя ветрового стекла к облицовке воздухозаборного короба.
![очистители и омыватели стекол Omoda C5 c 2022 года, очистители и омыватели стекол Омода С5 c 2022 года]( "Освободите 4 защелки (показаны стрелками на рисунке ниже) крепления трубок омывателя ветрового стекла к облицовке воздухозаборного короба")
Установка
Внимание:
- При установке трубок омывателей работайте осторожно, чтобы не повредить другие детали.
- При установке трубок омывателя установить соединители трубок.
- После установки трубок омывателя проверить, нормально ли работает омыватель.
1. Установка выполняется в последовательности, обратной последовательности снятия.
