Интерьер Omoda C5 с 2022 года

2. Интерьер

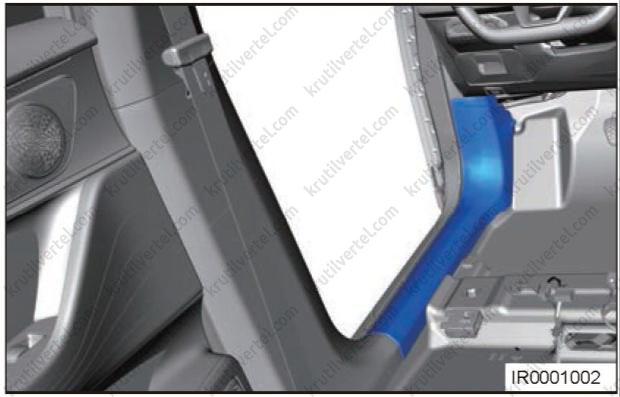

Приборная панель

Меры предосторожности

Во избежание возможных повреждений имущества, получения травм, в том числе смертельных, всегда следовать приведенным ниже инструкциям.

1. Во избежание несчастных случаев, при снятии приборной панели использовать средства индивидуальной защиты.

2. При снятии приборной панели необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

3. При снятии приборной панели не допускать повреждения элементов отделки салона и лакокрасочного покрытия кузова.

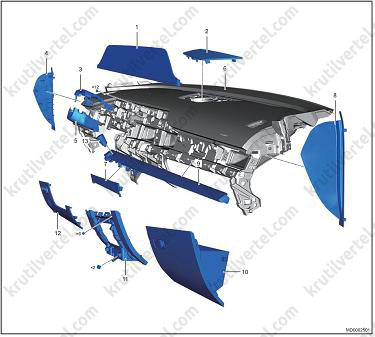

Компоненты

1. Двойной ЖК-дисплей
2. Крышка динамика
3. Верхняя крышка комбинированного переключателя
4. Левая торцевая крышка передней панели
5. Нижняя крышка комбинированного переключателя
6. Приборная панель
7. Заглушка для болтов центральной консоли
8. Правая торцевая крышка передней панели
9. Панель управления кондиционером
10. Перчаточный ящик
11. Нижний центральный защитный кожух
12. Нижняя левая панель облицовки передней панели
13. Выключатель зажигания

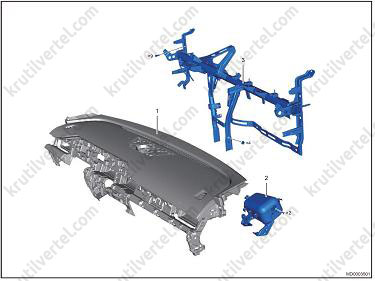

1. Приборная панель
2. Подушка безопасности переднего пассажира
3. Поперечина приборной панели

Снятие

Внимание:
- Во избежание несчастных случаев, при снятии центральной консоли использовать средства индивидуальной защиты.
- При снятии передней панели все операции, связанные с компонентами подушки безопасности, должны выполняться после отсоединения аккумуляторной батареи.
- Запрещается проводить работы при включенном питании. В течение 60 секунд после остановки двигателя или снятия предохранителя в блоке управления подушки безопасности остается достаточно энергии для ее активации, и она может быть случайно активирована, что может привести к получению травмы или повреждению автомобиля.
- Не подвергайте компоненты подушек безопасности прямому воздействию горячего воздуха или открытого огня.
- Снятую подушку безопасности следует хранить надлежащим образом. Случайное срабатывание подушки безопасности может привести к получению травмы.
- Во избежание несчастных случаев, при снятии приборной панели использовать средства индивидуальной защиты.
- При снятии приборной панели НЕ ДОПУСКАТЬ повреждения элементов отделки салона и лакокрасочного покрытия кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

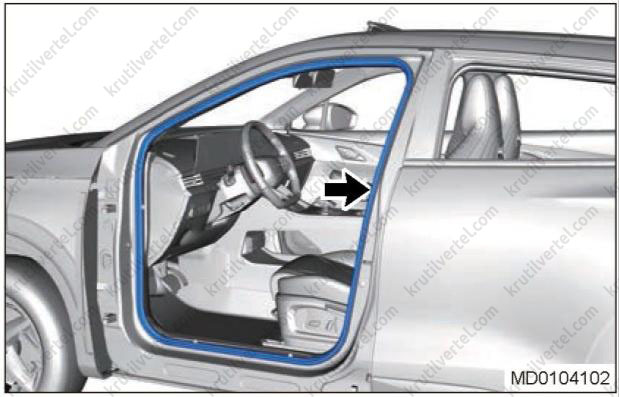

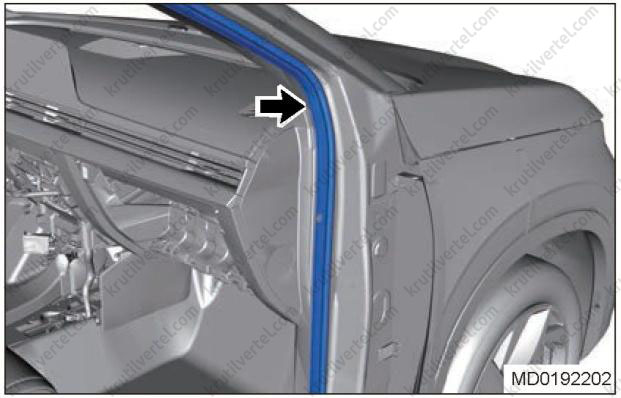

3. Снять уплотнитель проема передней левой двери (показан стрелкой на рисунке ниже).

4. С помощью съемника панелей салона поддеть зажим с левой крышки приборной панели и аккуратно снять левую торцевую крышку передней панели (показана стрелкой на рисунке ниже).

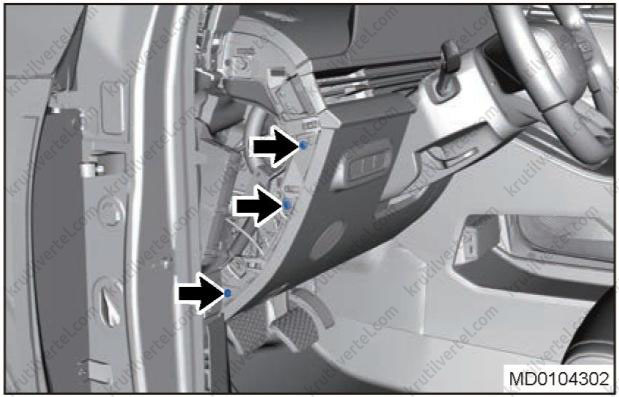

5. Выкрутить 3 винта крепления (показаны стрелками на рисунке ниже) с левой накладки приборной панели. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

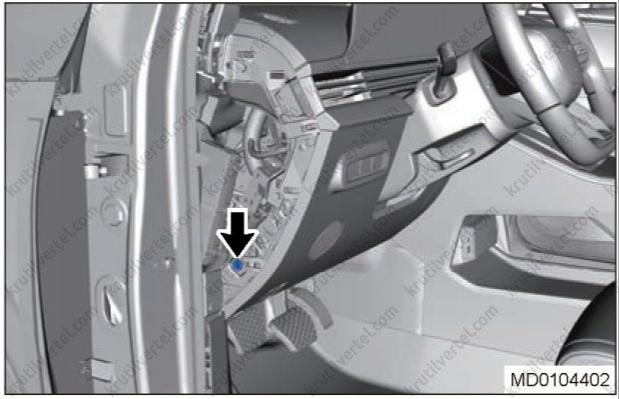

6. Выкрутить болт крепления (показан стрелкой на рисунке ниже) с левой накладки приборной панели. Момент затяжки при установке: 5 ± 1,0 Н∙м.

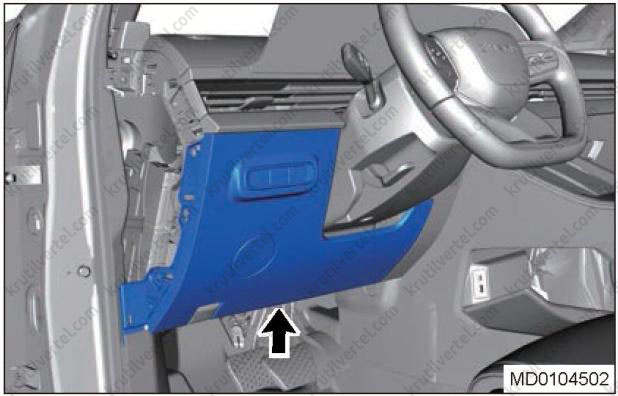

7. С помощью съемника панелей салона поддеть левую нижнюю накладку приборной панели (показан стрелкой на рисунке ниже).

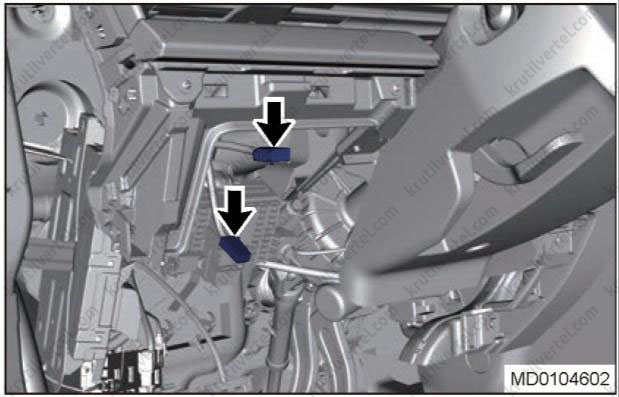

8. Отсоединить разъем выключателя системы помощи при вождении и разъем аудиосистемы (показаны стрелками на рисунке ниже) и снять нижнюю левую защиту приборной панели.

9. Снять центральную консоль.

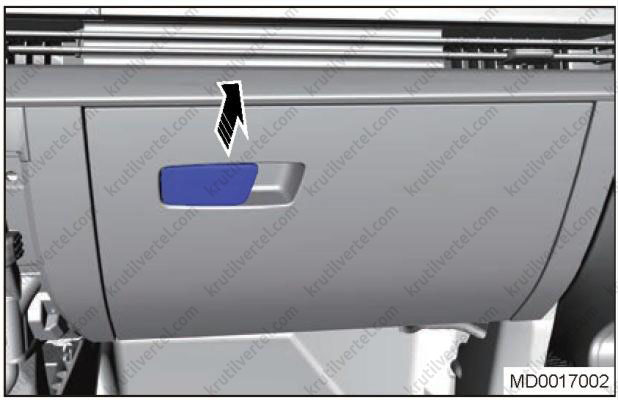

10. Нажать кнопку отпирания перчаточного ящика и откройте его в направлении, показанном стрелкой на рисунке.

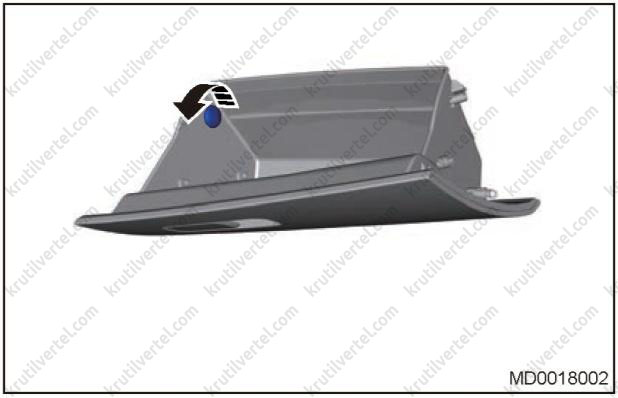

11. Повернуть стопорную рукоятку в направлении, показанном стрелкой на рисунке, и снять ее.

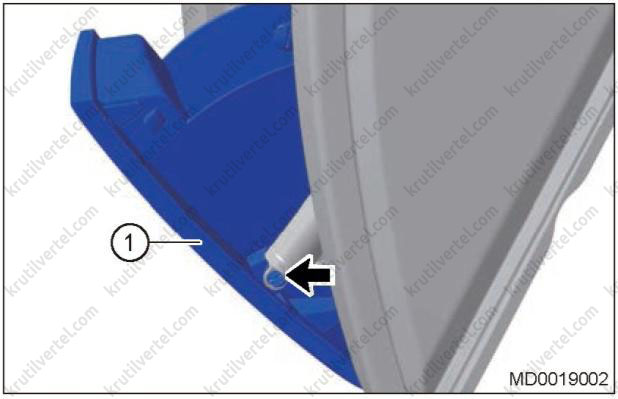

12. Снять элементы крепления перчаточного ящика к перегородке, отсоединить фиксаторы с нижней стороны перчаточного ящика и снять перчаточный ящик (1).

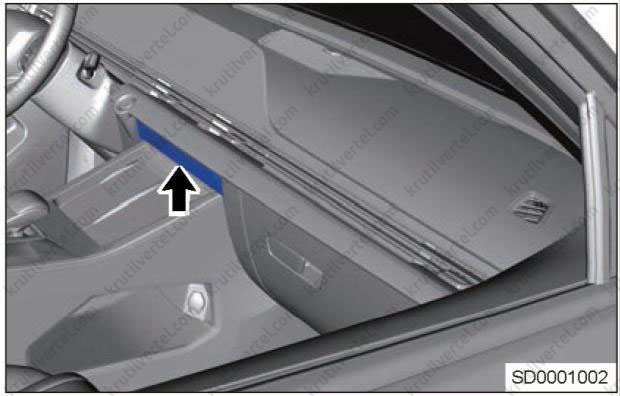

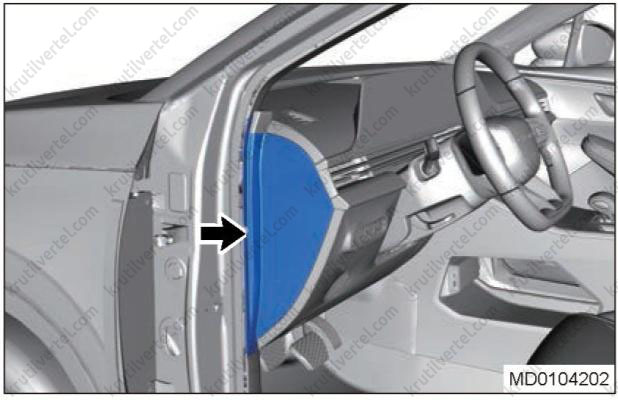

13. Снять уплотнитель проема правой передней двери (показан стрелкой на рисунке ниже).

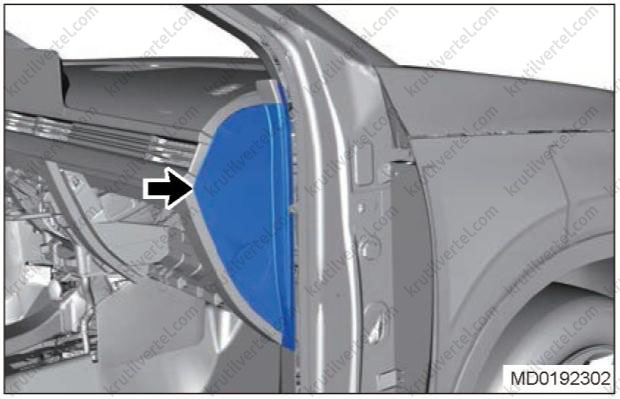

14. С помощью съемника панелей салона поддеть зажим с правой крышки приборной панели и аккуратно снять правую торцевую крышку передней панели (показана стрелкой на рисунке ниже).

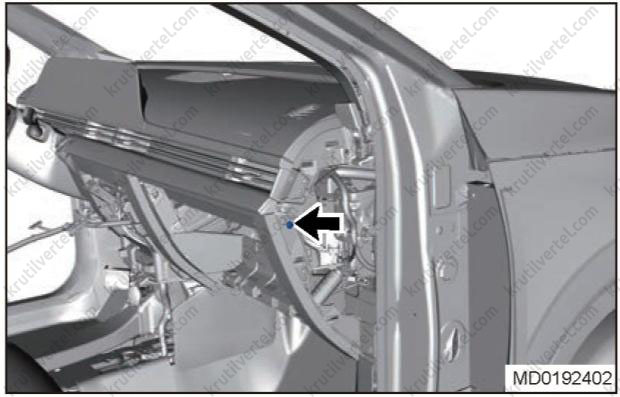

15. Выкрутить винт крепления (показан стрелкой на рисунке ниже) на панели управления системой кондиционирования. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

16. Выкрутить 3 винта крепления (показаны стрелками на рисунке ниже) на панели управления системой кондиционирования. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

17. С помощью съемника панелей салона аккуратно поддеть панель управления кондиционером в сборе (показана стрелкой на рисунке ниже).

18. Отсоединить разъем (показан стрелкой на рисунке ниже) выключателя зажигания.

19. Отсоединить разъем (показан стрелкой на рисунке ниже) от панели управления кондиционером.

20. Снять панель управления климатической системой.

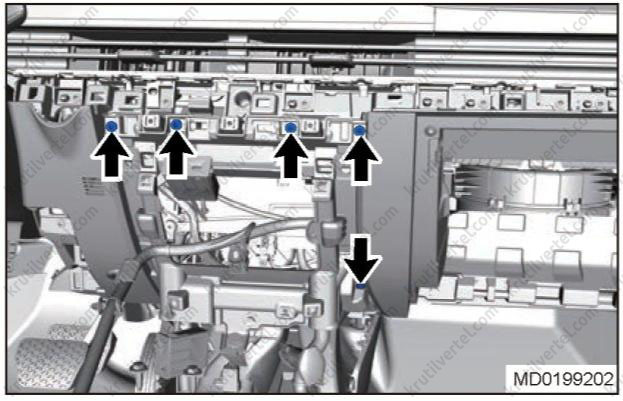

21. Выкрутить 5 винтов крепления (показаны стрелками на рисунке ниже) нижней защитной накладки. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

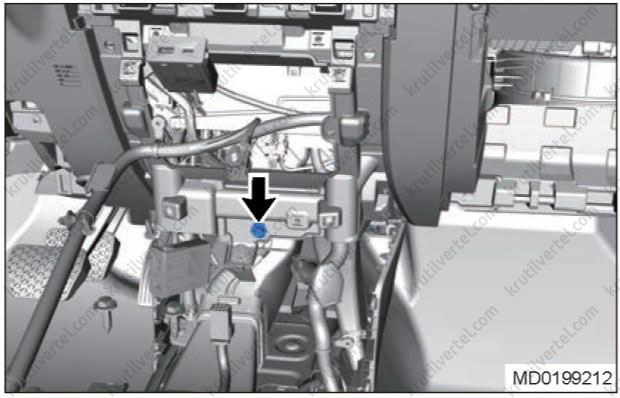

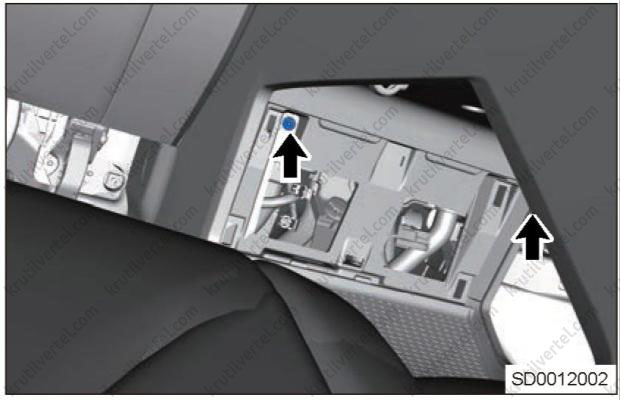

22. Выкрутить болт крепления (показан стрелкой на рисунке ниже) центральной нижней защитной накладки. Момент затяжки при установке: 5 ± 1,0 Н∙м.

23. Снять фиксатор (показан стрелкой на рисунке ниже) центральной нижней защитной накладки.

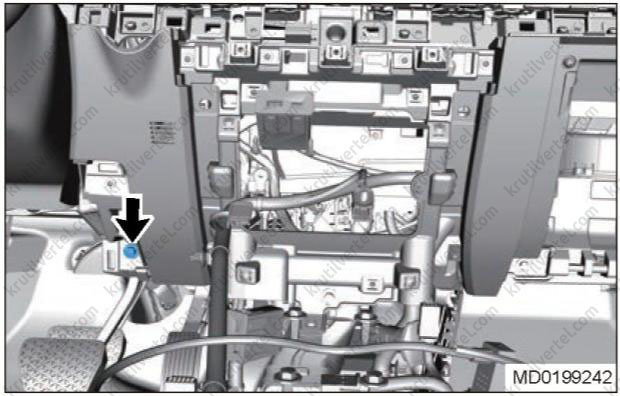

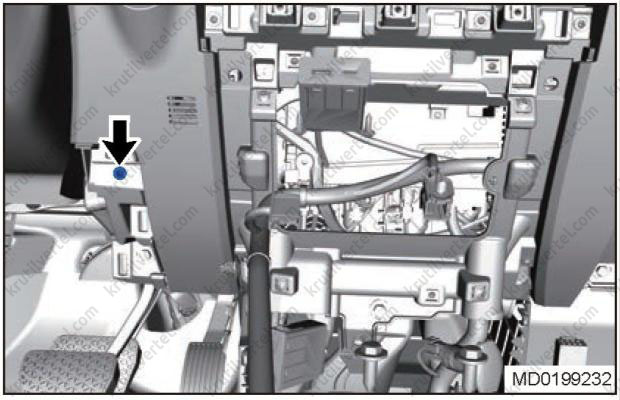

24. Выкрутить винт крепления (показан стрелкой на рисунке ниже) с левой стороны центральной нижней защитной накладки. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

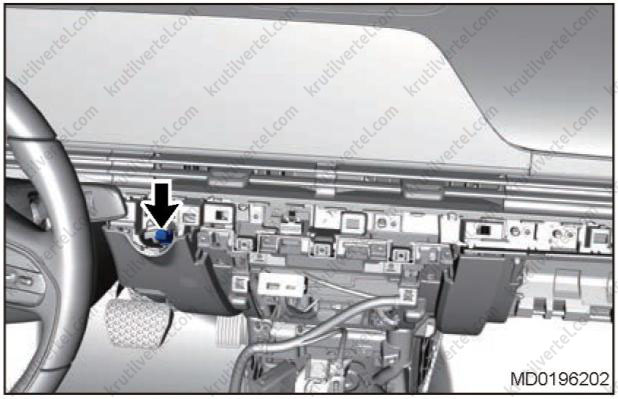

25. Выкрутить болт крепления (показан стрелкой на рисунке ниже) в левой части центральной нижней защитной накладки. Момент затяжки при установке: 5 ± 1,0 Н∙м.

26. С помощью съемника панелей салона поддеть центральную нижнюю защитную накладку.

27. Снять модуль подушки безопасности водителя (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Внимание:
- Для отключения ACU отсоединить провод от «отрицательной» клеммы аккумуляторной батареи и подождать не менее 90 секунд.
- НЕ допускать повреждения жгута проводов подушки безопасности при работе с разъемом жгута проводов.
- При снятии подушки безопасности водителя НЕ тянуть за жгут проводов.
- Установка и ремонт подушки безопасности водителя должны выполняться при выключенном питании, поэтому категорически запрещается устанавливать, снимать подушку безопасности и работать с ней при включенном питании. Замена и ремонт подушки безопасности водителя должны выполняться при выключенном питании. В течение 30 секунд после остановки автомобиля или снятия предохранителя внутри блока управления подушками безопасности остается достаточное количество энергии для активации запала подушки безопасности, поэтому к ремонту можно приступать не ранее чем через 30 секунд после отключения питания блока управления.
- Во избежание регистрации кода DTC не подключайте питание к системе подушек безопасности до подключения всех компонентов (включая подушку безопасности водителя) и проведения диагностической проверки.
- Чтобы предотвратить случайное срабатывание подушки безопасности водителя, обеспечьте достаточно места для хранения. Если достаточного пространства для срабатывания подушки безопасности водителя нет, ее случайное раскрытие может привести к травмам людей или повреждению автомобиля.
- Если подушка безопасности водителя падает с высоты более 1 м, ее повторное использование запрещено.
- Обращаться с подушкой безопасности водителя осторожно, не допускать сильных толчков и ударов.
- Сборка, проверка и снятие подушки безопасности водителя должны отвечать соответствующим требованиям и спецификациям и не должны производиться без соответствующих проверок.

28. Снять рулевое колесо (подробнее, см. соответствующий раздел в главе Рулевое управление).

29. Снять верхнюю крышку комбинированного переключателя.

30. Снять комбинированный переключатель (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

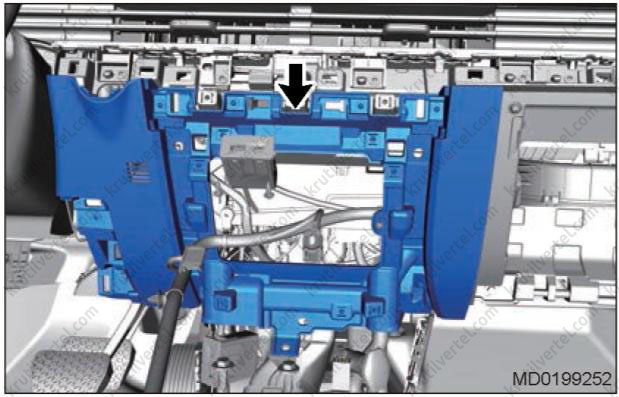

31. Снять двойной ЖК-дисплей.

32. Снять подушку безопасности переднего пассажира (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Внимание:
- Соблюдать осторожность при обращении с подушками безопасности и блоком управления подушками безопасности, не допускать ударов по ним.
- Снятие, проверка и установка деталей системы подушек безопасности должны отвечать соответствующим требованиям и спецификациям и не должны производиться случайным образом.
- Снятая подушка безопасности должна храниться надлежащим образом лицевой стороной вверх. Храните подушки безопасности в таком месте, чтобы вокруг было достаточно свободного места на случай непредвиденного срабатывания.
- Для отключения ACU отсоединить провод от «отрицательной» клеммы аккумуляторной батареи и подождать не менее 90 секунд.
- Перед установкой болтов крепления убедиться в том, что жгут проводов подушки безопасности не зажат. При необходимости уложите его правильно и установить на место.
- При установке затягивать болты крепления заданным моментом.
- При установке подушки безопасности переднего пассажира сначала вставить крючок в отверстие с одной стороны, а затем плотно нажать на крючок с другой стороны. Убедиться в том, что крючки с обеих сторон точно входят в соответствующие отверстия.
- Во время установки питание автомобиля должно быть отключено. Запрещается устанавливать подушку безопасности переднего пассажира при включенном питании.
- Проверить предупреждающую лампу блока ACU после установки и убедиться, что ACU работает нормально.

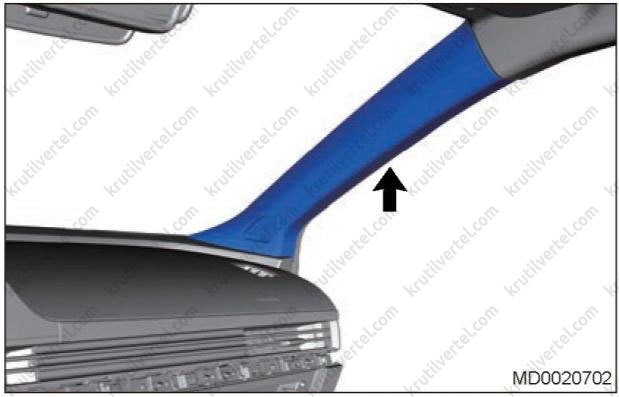

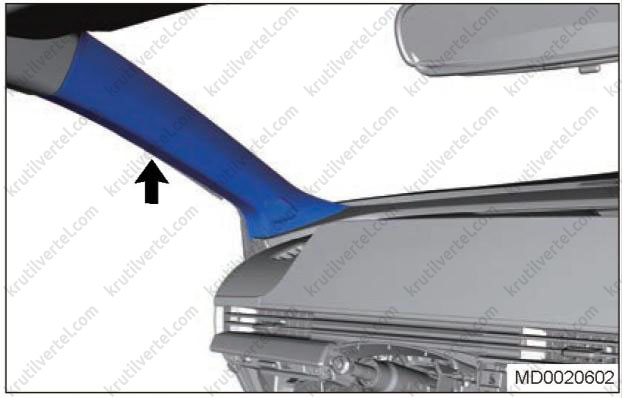

33. Снять верхнюю защитную накладку (показана стрелкой на рисунке ниже) левой передней стойки кузова.

34. Снять верхнюю защитную накладку (показана стрелкой на рисунке ниже) правой передней стойки кузова.

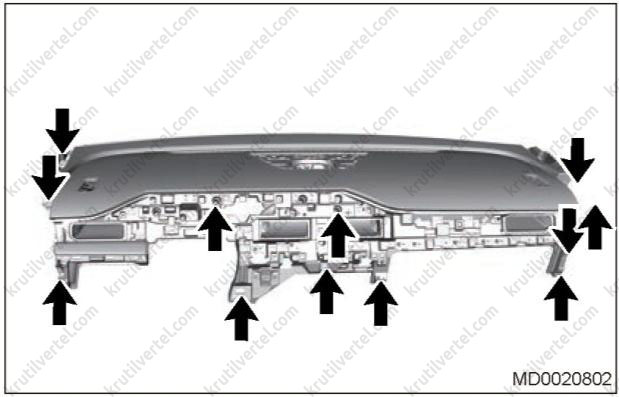

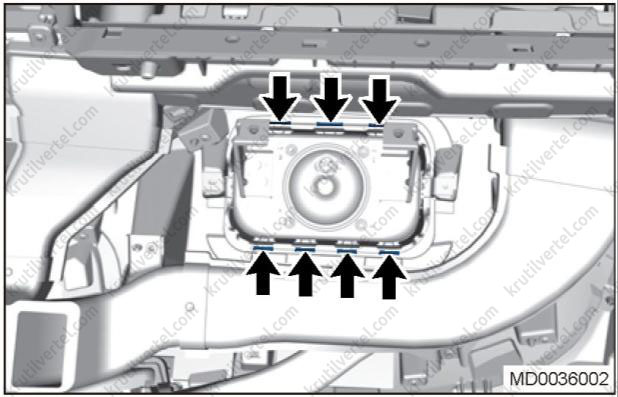

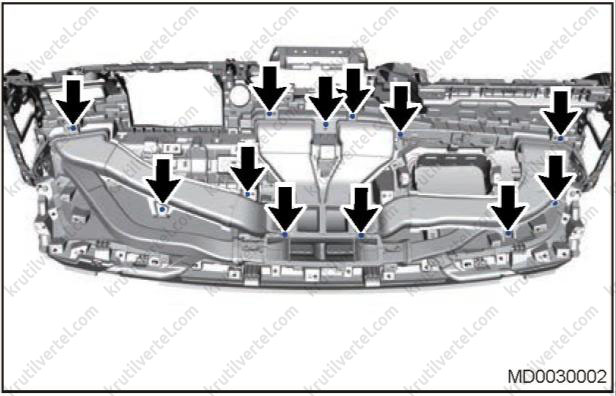

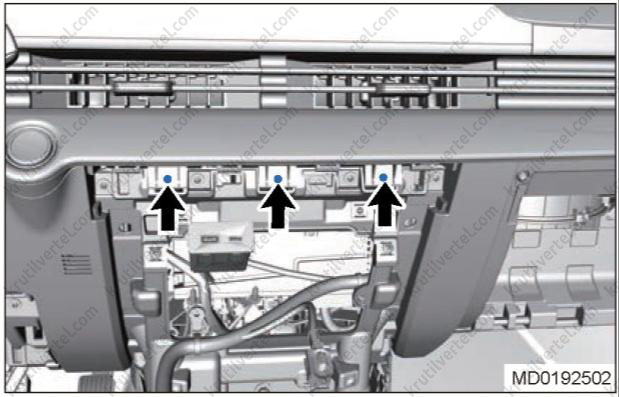

35. Выкрутить 12 болтов крепления (показаны стрелками на рисунке ниже) с передней панели. Момент затяжки при установке: 5 ± 1 Н∙м.

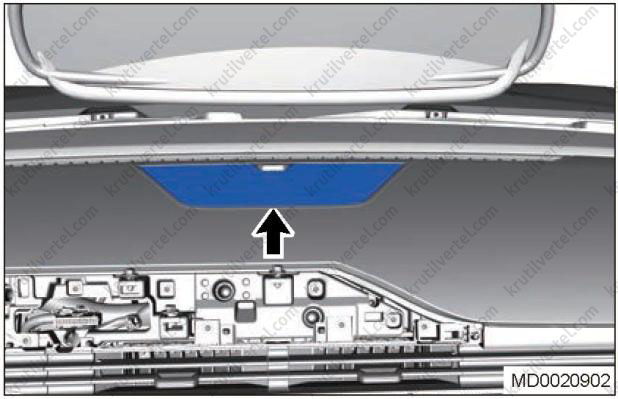

36. Поддеть крышку динамика (показана стрелкой на рисунке ниже).

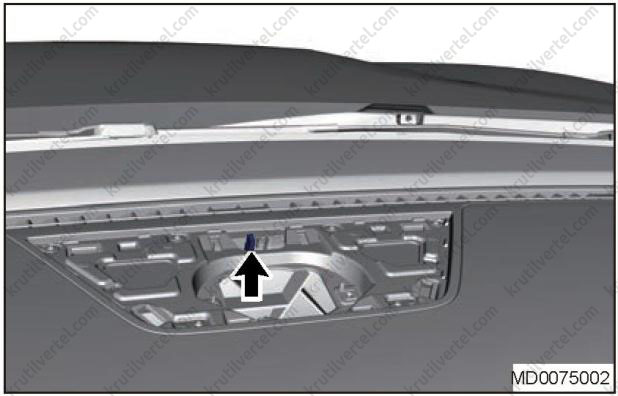

37. Отсоединить разъем динамика и снять динамик (показан стрелкой на рисунке ниже).

38. Снять приборную панель в сборе.

Установка

Установка выполняется в последовательности, обратной последовательности снятия.

Разборка

Внимание:
- Во избежание получения травм при разборке приборной панели обязательно использовать средства индивидуальной защиты.
- При разборке приборной панели необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

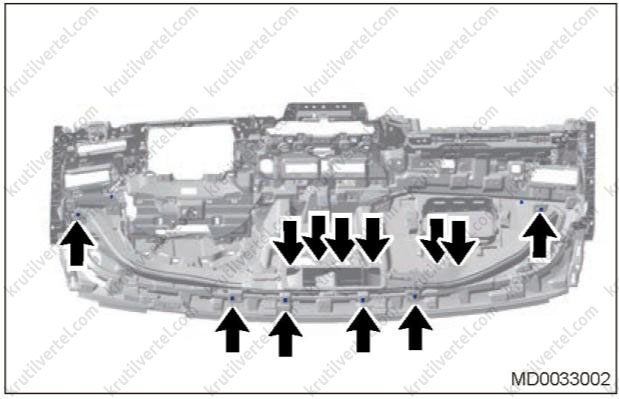

1. Выкрутить 12 винтов крепления (показаны стрелками на рисунке ниже) центрального воздуховода. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

2. Снять центральный воздуховод.

3. Выкрутить 12 винтов крепления (показаны стрелками на рисунке ниже) центрального воздуховода обдува ветрового стекла. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

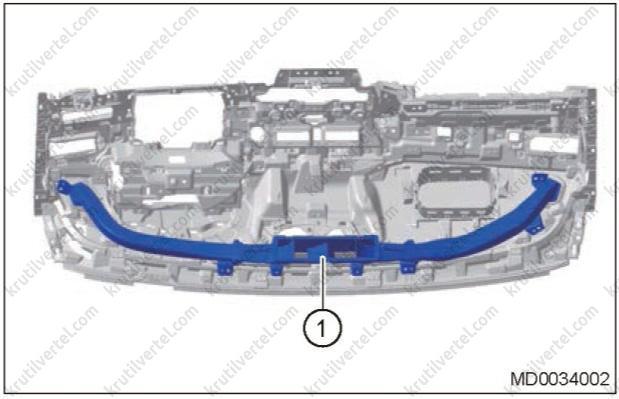

4. Снять воздуховод (1) обдува ветрового стекла, как показано на изображении ниже.

5. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) подушки безопасности переднего пассажира. Момент затяжки при установке: 2,5 ± 0,5 Н∙м.

6. Отсоединить 7 фиксаторов подушки безопасности переднего пассажира.

7. Снять подушку безопасности переднего пассажира.

Сборка

Сборка выполняется в последовательности, обратной последовательности разборки.

Поперечина приборной панели

Снятие

Внимание:
- Во избежание несчастных случаев, при снятии поперечины приборной панели использовать средства индивидуальной защиты.
- При снятии поперечины приборной панели соблюдать осторожность, чтобы не поцарапать элементы отделки салона или лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять приборную панель.

4. Снять облицовку воздухозаборного короба.

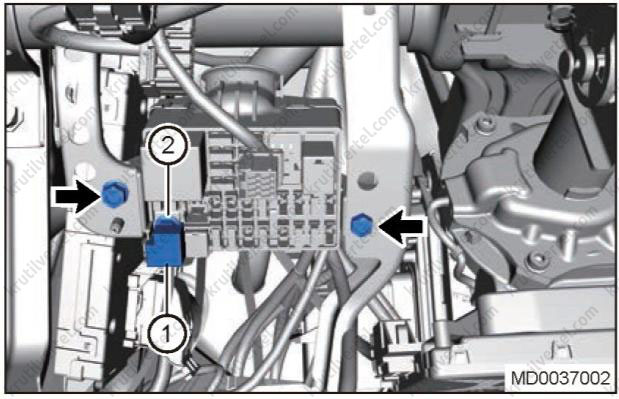

5. Поддеть защитную крышку (1) вывода питания блока предохранителей на приборной панели и выкрутить гайку (2) крепления провода аккумуляторной батареи.

6. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) блока реле и предохранителей. Момент затяжки при установке: 9 ± 1 Н∙м.

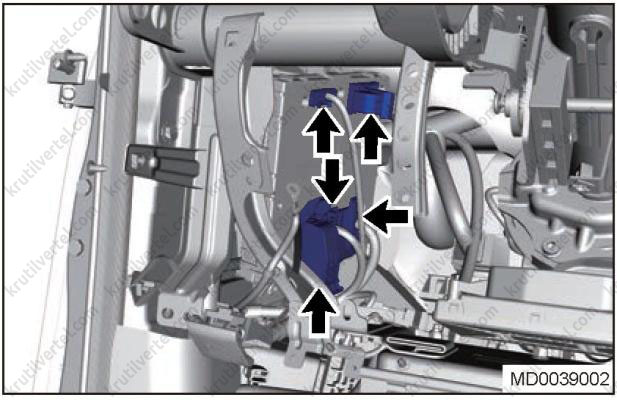

7. Отсоединить 5 разъемов (показаны стрелками на рисунке ниже) от контроллера бортовой электроники (BCM).

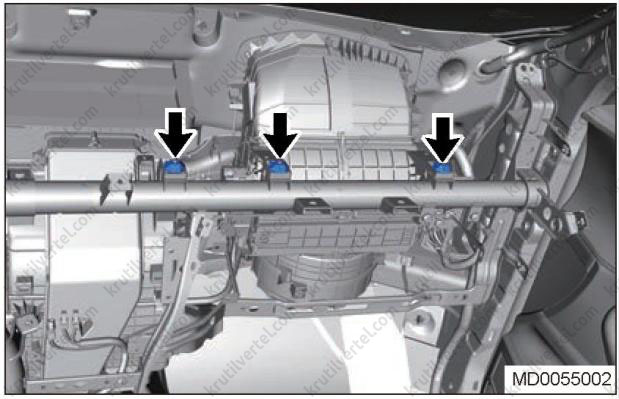

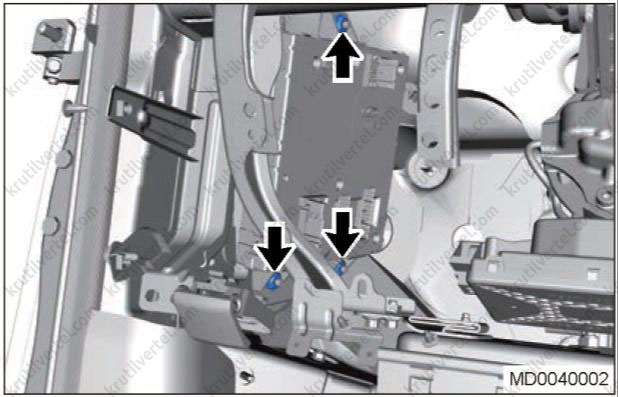

8. Выкрутить 3 гайки крепления (показаны стрелками на рисунке ниже) от контроллера бортовой электроники (BCM). Момент затяжки при установке: 7 ± 1 Н∙м.

9. Отсоединить разъем (показан стрелкой на рисунке ниже) блока беспроводной связи.

10. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) блока беспроводной связи. Момент затяжки при установке: 5 Н∙м.

11. Отсоединить разъем (показан стрелкой на рисунке ниже) контроллера сетевого шлюза.

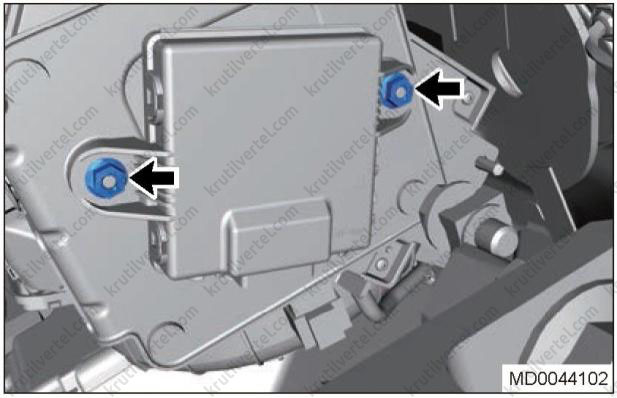

12. Выкрутить 2 гайки крепления (показаны стрелками на рисунке ниже) с сетевого блока.

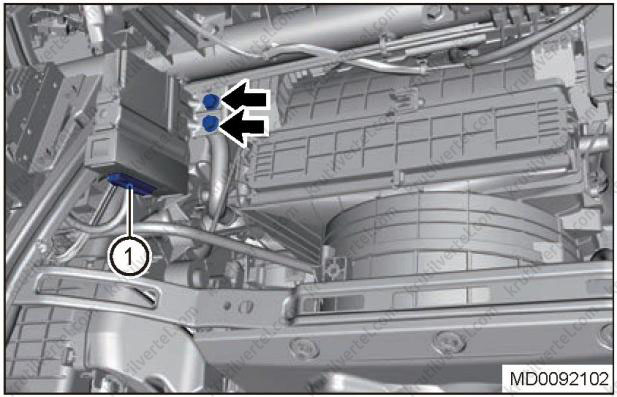

13. Отсоединить разъем блока управления системы PEPS (1) и выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) с блока управления системы PEPS. Момент затяжки при установке: 7 ± 1 Н∙м.

14. Снять блок управления системы PEPS.

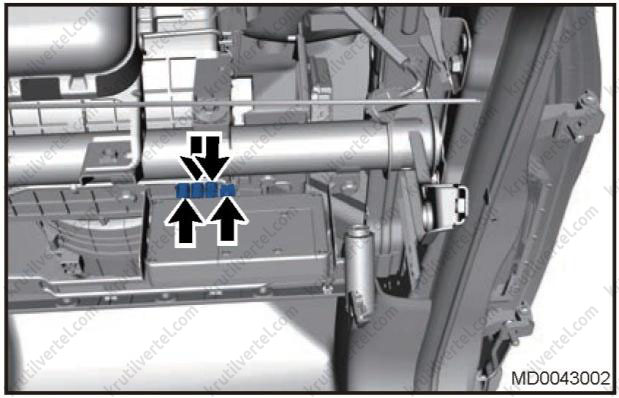

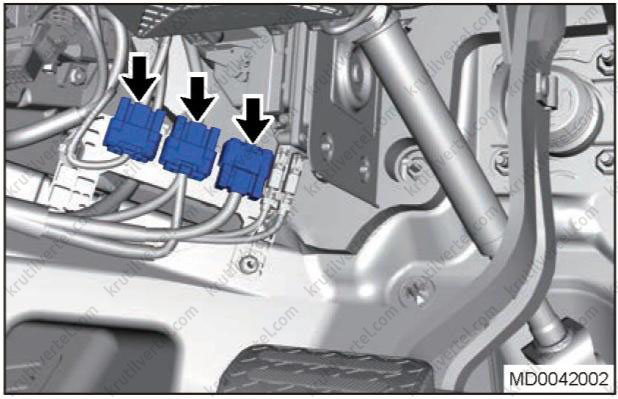

15. Отсоединить 3 разъема (показаны стрелками на рисунке ниже), которые находятся между жгутами проводов приборной панели и салона.

16. Отогнуть назад напольный коврик переднего пассажира, чтобы выкрутить гайки «массы» (показаны стрелками на рисунке ниже) жгута проводов приборной панели и отсоединить разъем низкочастотной антенны (1).

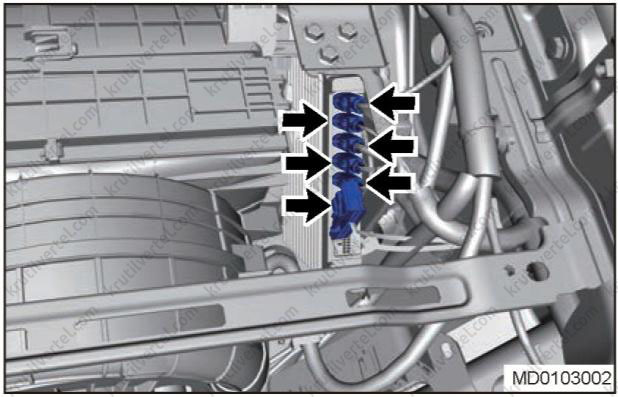

17. Отсоединить 6 разъемов (показаны стрелками на рисунке ниже) от блока системы кругового обзора.

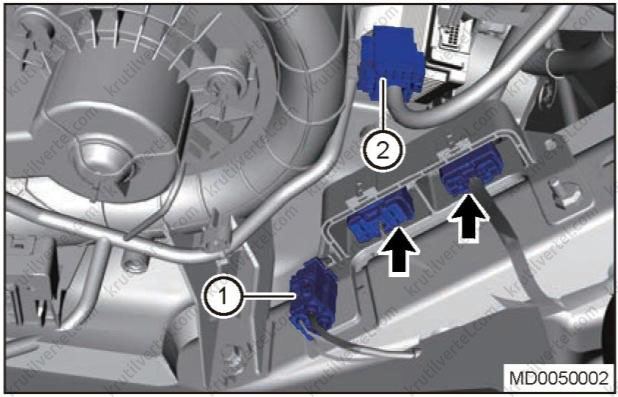

18. Отсоединить разъем (1) радиоантенны, разъем (2) жгута проводов кондиционера и 2 разъема (показаны стрелками на рисунке ниже) соединения жгута проводов передней панели и жгута проводов салона.

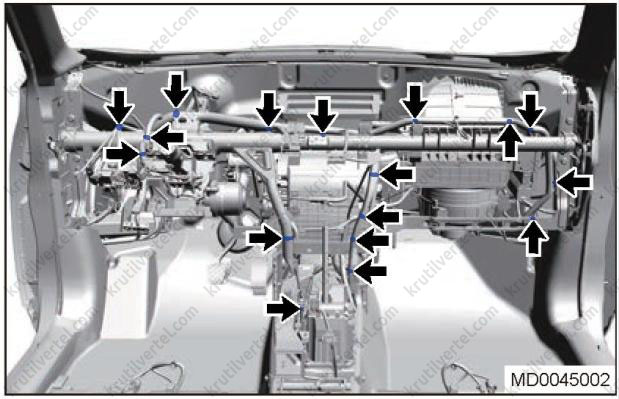

19. Отсоединить все фиксаторы жгута проводов (показаны стрелками на рисунке ниже) от поперечины приборной панели.

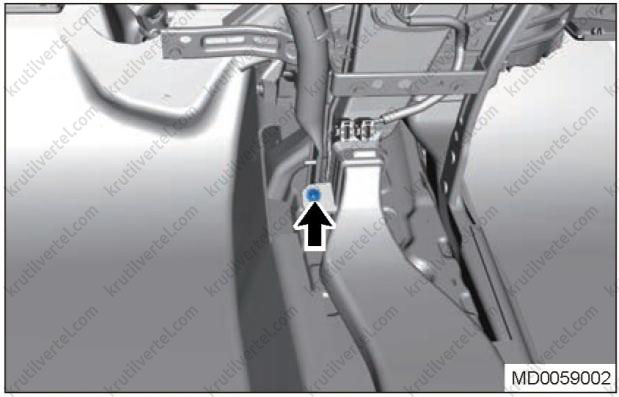

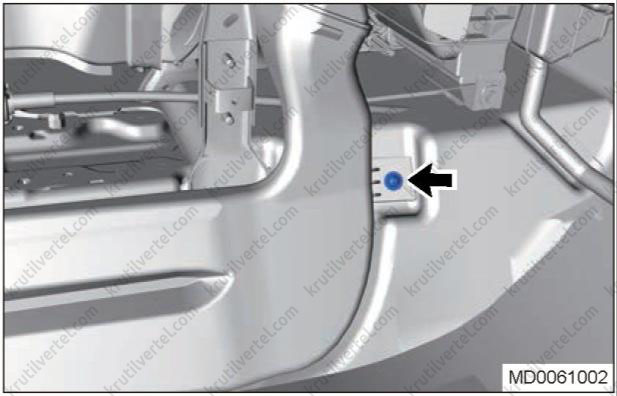

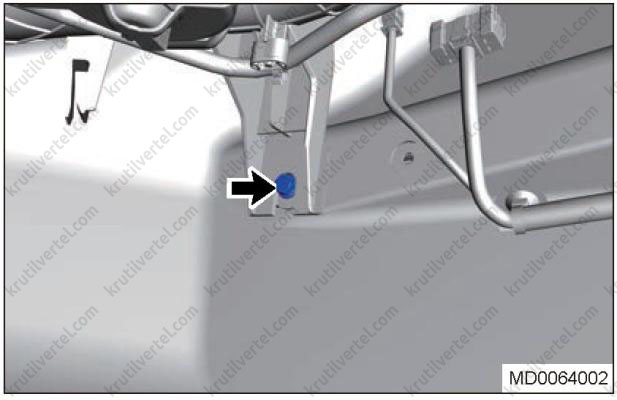

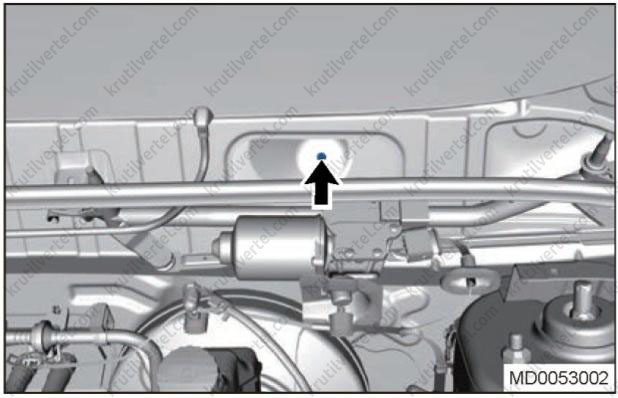

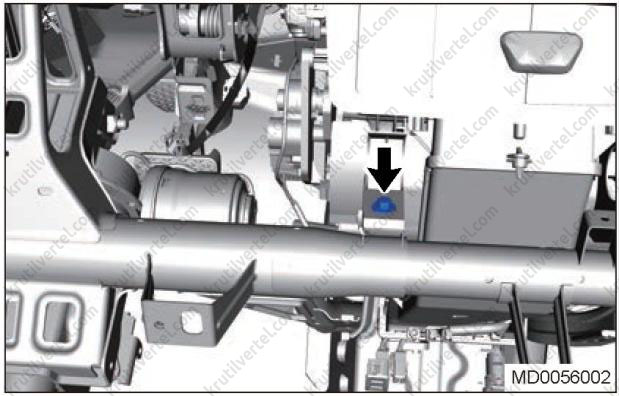

20. Выкрутить болт крепления (показан стрелкой на рисунке ниже) под облицовкой воздухозаборного короба с наружной стороны передней панели.

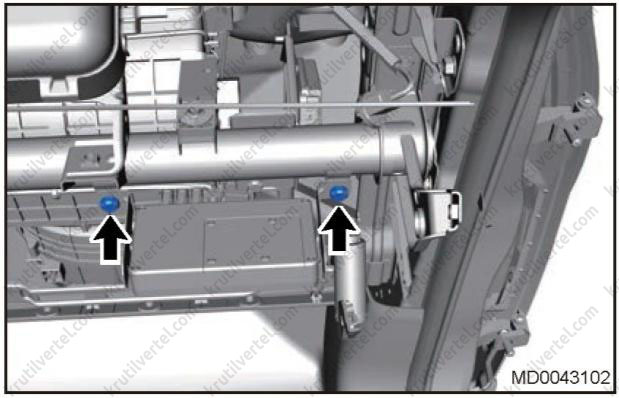

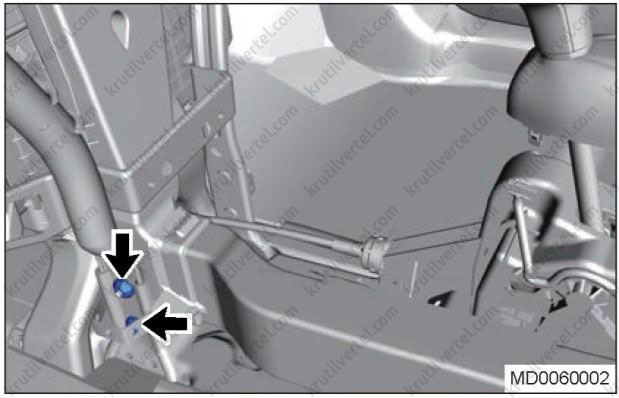

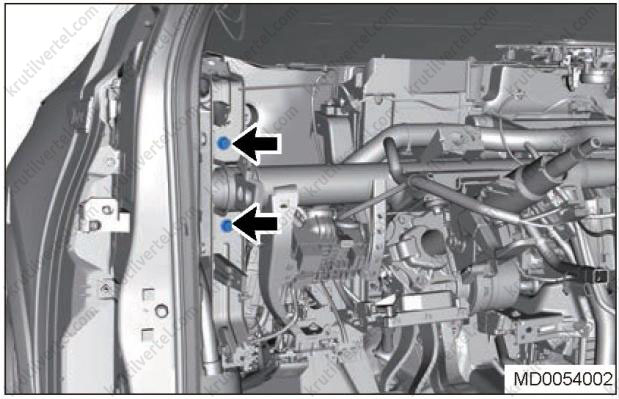

21. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) поперечины передней панели (для примера взята левая сторона). Момент затяжки при установке: 25 ± 3,5 Н∙м.

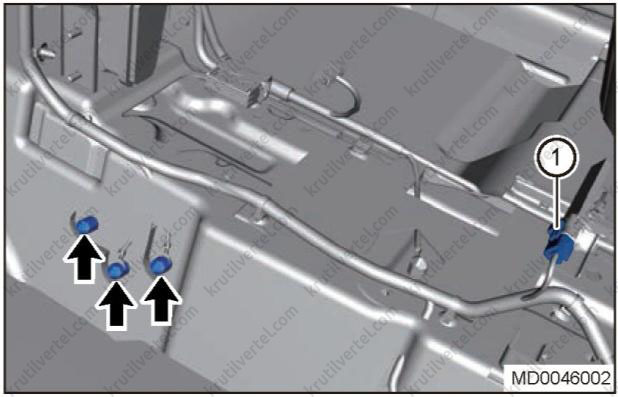

22. Выкрутить 3 гайки крепления (показаны стрелками на рисунке ниже) блока климат-контроля к поперечине приборной панели. Момент затяжки при установке: 5 ± 1 Н∙м.

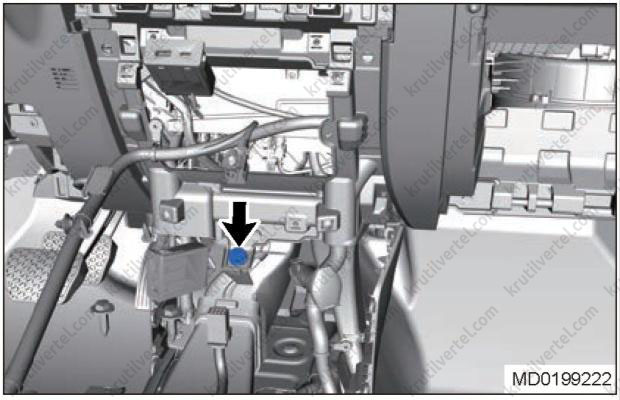

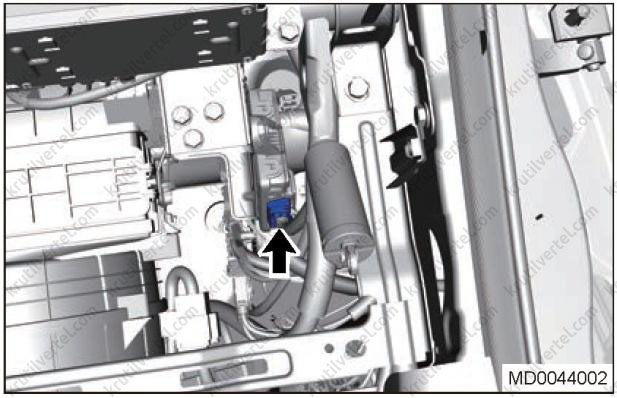

23. Выкрутить болт крепления (показан стрелкой на рисунке ниже) блока климат-контроля к поперечине приборной панели. Момент затяжки при установке: 5 ± 1 Н∙м.

24. Выкрутить болт крепления (показан стрелкой на рисунке ниже) блока климат-контроля к поперечине приборной панели. Момент затяжки при установке: 2,5 ± 0,5 Н∙м.

25. Выкрутить винт крепления (показан стрелкой на рисунке ниже) передней части заднего воздуховода. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

26. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) передней части заднего воздуховода. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

27. Выкрутить 2 гайки крепления (показаны стрелками на рисунке ниже) нижней части поперечины передней панели (для примера показана левая сторона). Момент затяжки при установке: 23 ± 2 Н∙м.

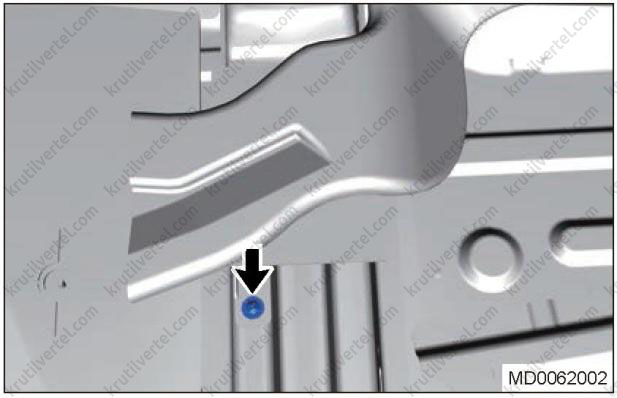

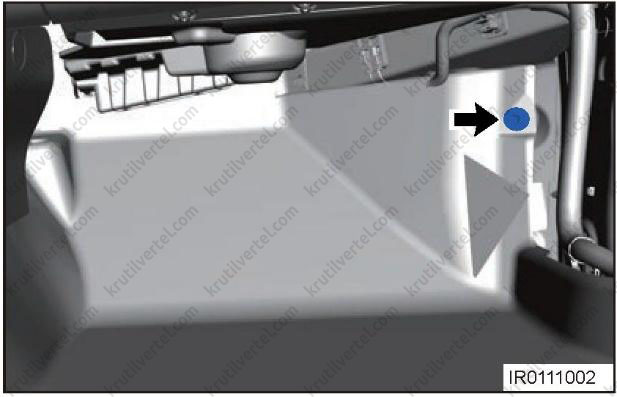

28. Отогнуть назад коврик переднего пассажира и выкрутить винт крепления (показан стрелкой на рисунке ниже) правого напольного воздуховода. Момент затяжки при установке: 5 ± 1 Н∙м.

29. Отогнуть назад коврик переднего пассажира, выкрутить винт крепления (показан стрелкой на рисунке ниже) правого напольного воздуховода, а затем снять воздуховод. Момент затяжки при установке: 5 ± 1 Н∙м.

30. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) кронштейна поперечины приборной панели (для примера показана левая сторона).

31. Выкрутить болт крепления (показан стрелкой на рисунке ниже) блока климат-контроля к кузову. Момент затяжки при установке: 5 ± 1 Н∙м.

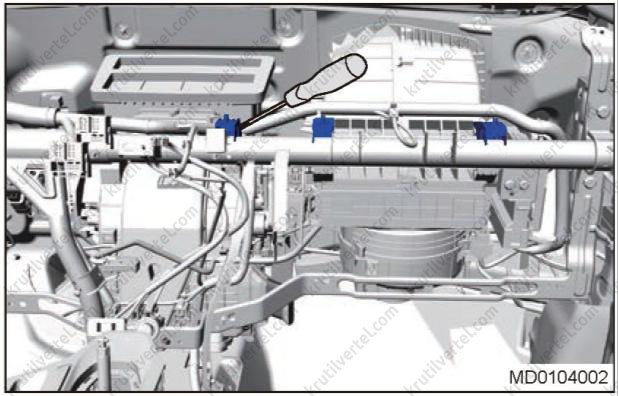

32. Отсоединить блок климат-контроля от поперечины приборной панели с помощью отвертки с плоской головкой.

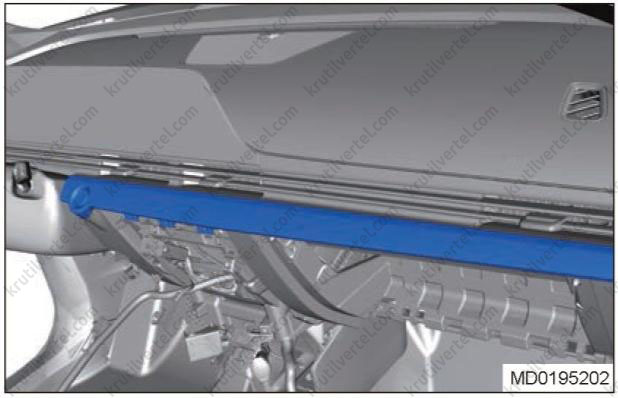

33. Аккуратно снять поперечину приборной панели.

Установка

Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке поперечины приборной панели обязательно затянуть болты крепления с заданным моментом затяжки.
- После установки поперечины приборной панели проверить правильность установки подушки безопасности.
- После установки поперечины приборной панели проверить правильность работы всего электрооборудования.

Центральная консоль

Меры предосторожности

Во избежание возможных повреждений имущества, получения травм, в том числе смертельных, всегда следовать приведенным ниже инструкциям.

1 Во избежание несчастных случаев, при снятии центральной консоли использовать средства индивидуальной защиты.

2. При снятии центральной консоли необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

3. При снятии центральной консоли СОБЛЮДАТЬ ОСТОРОЖНОСТЬ, чтобы не поцарапать отделку салона и лакокрасочное покрытие кузова.

Компоненты

1. Рычаг электронного привода
2. Переднее вещевое отделение
3. Панель управления центральной консоли
4. Электронный механизм переключения передач
5. Корпус центральной консоли
6. Передняя левая панель облицовки центральной консоли
7. Передняя правая панель облицовки центральной консоли
8. Крышка вещевого отделения
9. Задняя розетка
10. Задняя панель центральной консоли
11. USB

Снятие

Внимание:
- Во избежание несчастных случаев, при снятии центральной консоли использовать средства индивидуальной защиты.
- При снятии центральной консоли необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии центральной консоли СОБЛЮДАТЬ ОСТОРОЖНОСТЬ, чтобы не поцарапать отделку салона и лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить контакт «отрицательного» провода от аккумуляторной батареи и подождать 30 секунд.

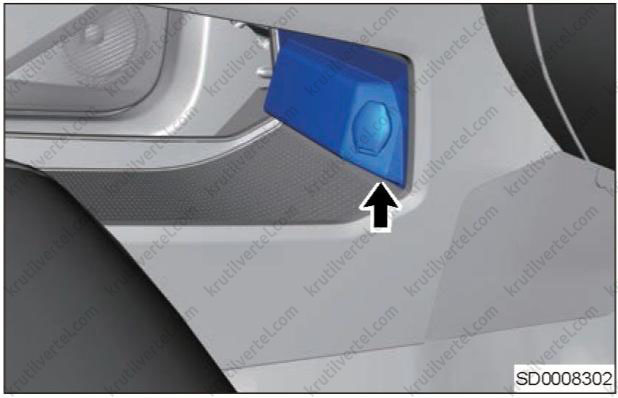

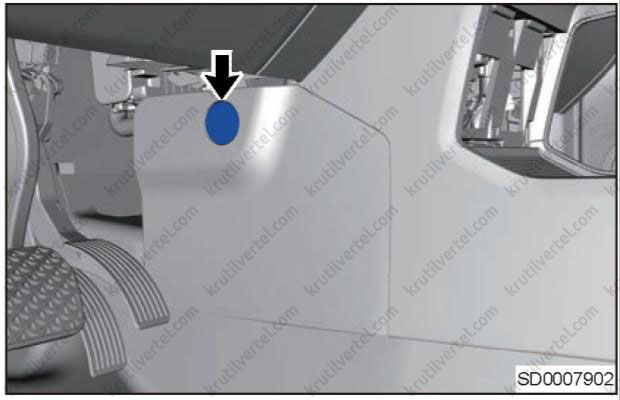

3. Аккуратно извлечь заглушку болта (показана стрелкой на рисунке ниже) центральной консоли с помощью небольшой отвертки с плоской головкой.

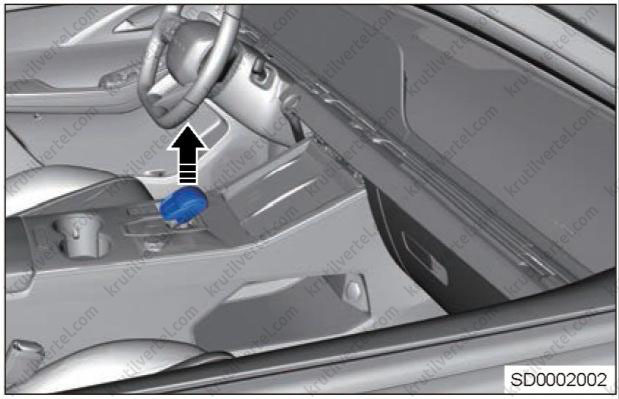

4. Удерживая обеими руками рычаг электронного привода переключения передач, с усилием извлечь его (показан стрелкой на рисунке ниже).

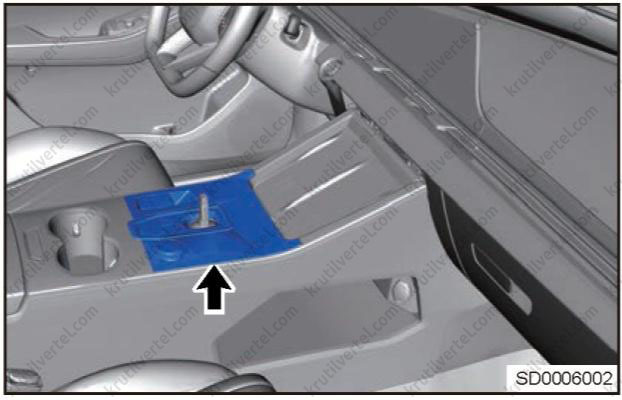

5. С помощью съемника панелей салона снять панель управления центральной консоли (показана стрелкой на рисунке ниже).

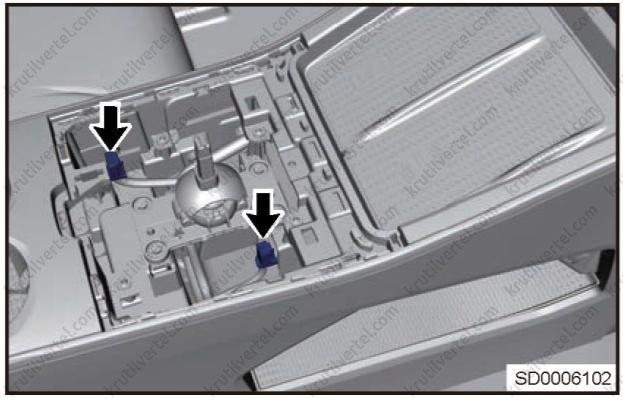

6. Отсоединить 2 разъема жгута проводов (показаны стрелками на рисунке ниже) от панели управления центральной консоли.

7. Снять резиновую прокладку (показана стрелкой на рисунке ниже) переднего вещевого отделения в центральной консоли.

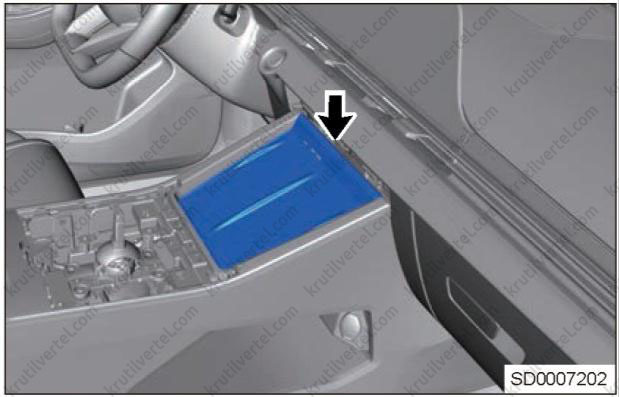

8. Снять переднее вещевое отделение (показано стрелкой) с помощью инструмента.

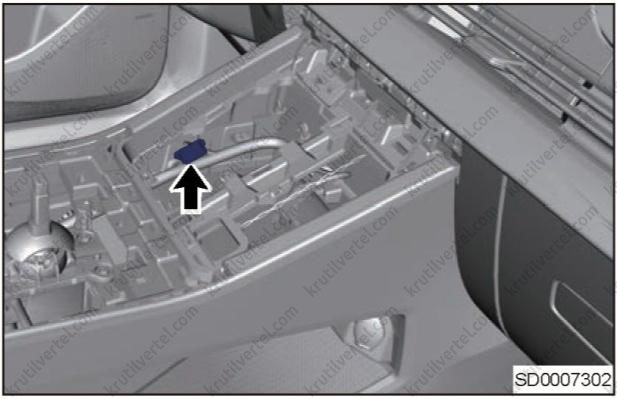

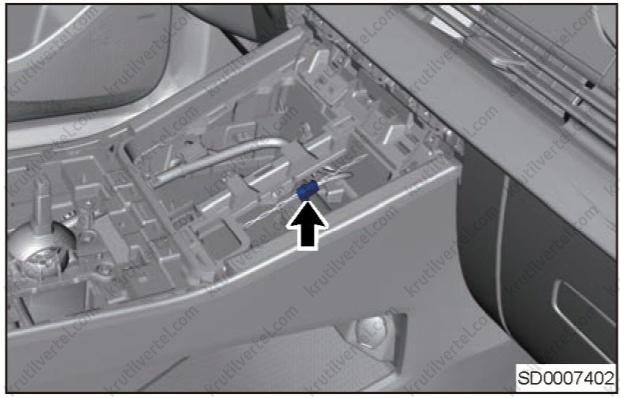

9. Отсоединить разъем жгута электропроводки (показан стрелкой на рисунке ниже) от блока беспроводной зарядки.

10. Отсоединить разъем жгута проводов (показан стрелкой на рисунке ниже) от индукционной катушки зажигания.

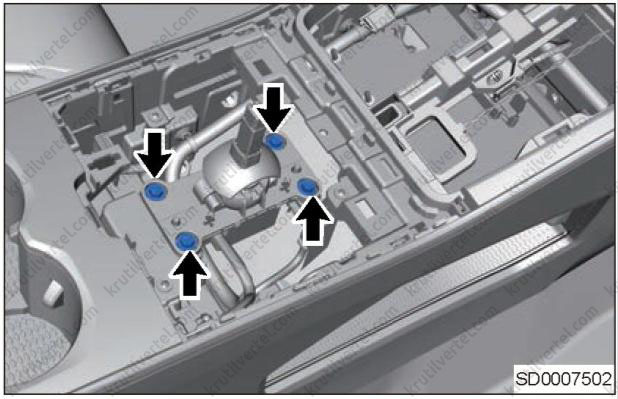

11. Выкрутить 4 болта крепления (показаны стрелками на рисунке ниже) механизма электронного переключения передач.

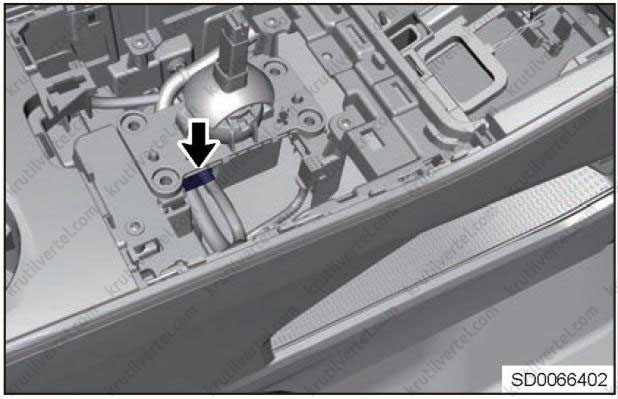

12. Отсоединить разъем жгута проводов от механизма электронного переключения передач и снять электронный механизм переключения передач (показан стрелкой на рисунке ниже).

13. Отсоединить разъем жгута проводов (показан стрелкой на рисунке ниже) от центральной консоли.

14. С помощью съемника панелей салона отсоединить 5 зажимов жгута проводов (показаны стрелками на рисунке ниже).

15. Вытянуть жгут проводов из центральной консоли.

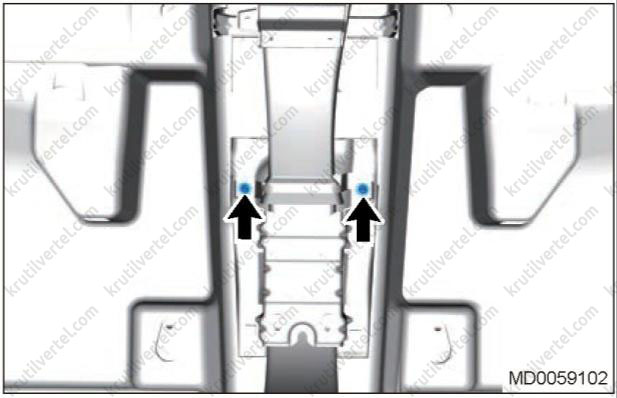

16. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) в верхней части центральной консоли.

17. Снять резиновую прокладку (показана стрелкой на рисунке ниже) с корпуса центрального подлокотника.

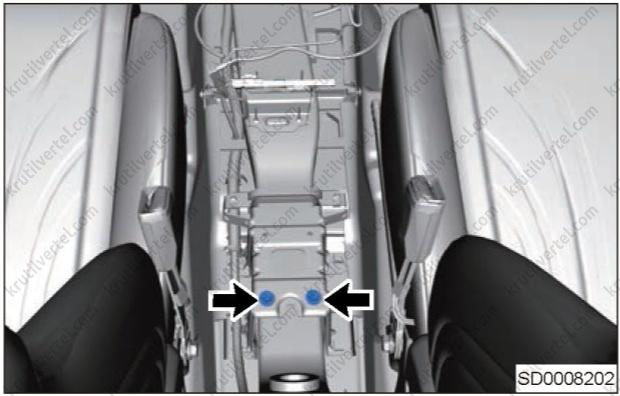

18. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) корпуса центрального подлокотника.

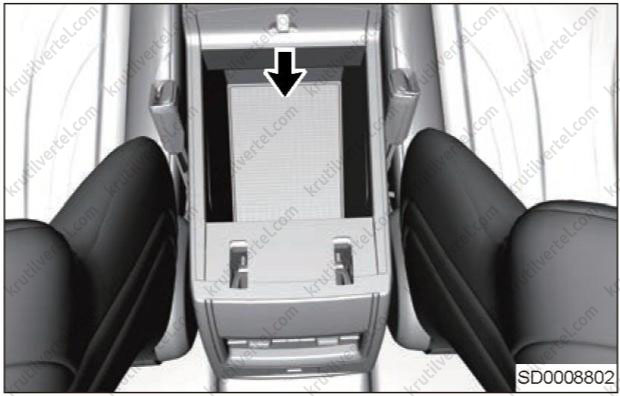

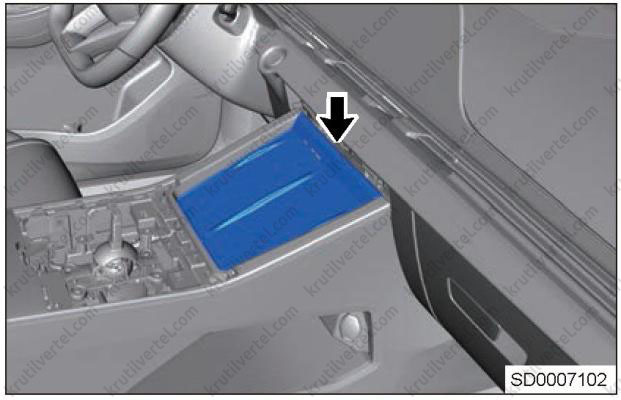

19. Аккуратно снять крышку вещевого отделения (показана стрелкой на рисунке ниже) с помощью небольшой отвертки с плоской головкой.

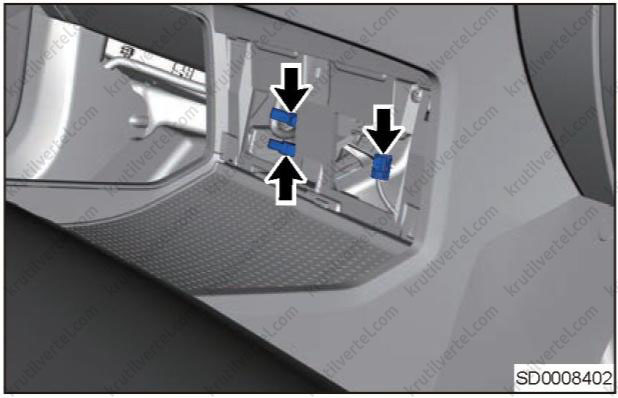

20. Отсоединить 3 разъема жгута проводов (показаны стрелками на рисунке ниже) от крышки вещевого отделения.

21. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) в нижней части центральной консоли.

22. Аккуратно снять переднюю левую крышку блока (показана стрелкой на рисунке ниже) с помощью небольшой отвертки с плоской головкой.

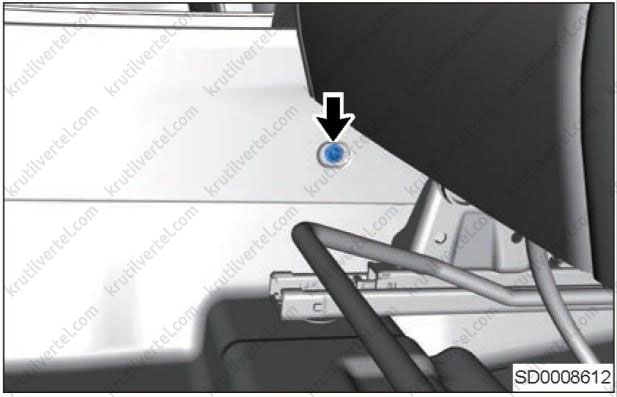

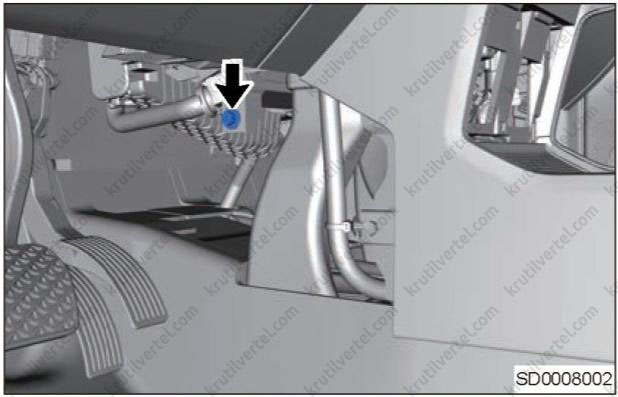

23. Выкрутить болт крепления (показан стрелкой на рисунке ниже) с передней левой концевой крышки центральной консоли.

24. Снять переднюю левую защитную панель центральной консоли (показана стрелкой на рисунке ниже).

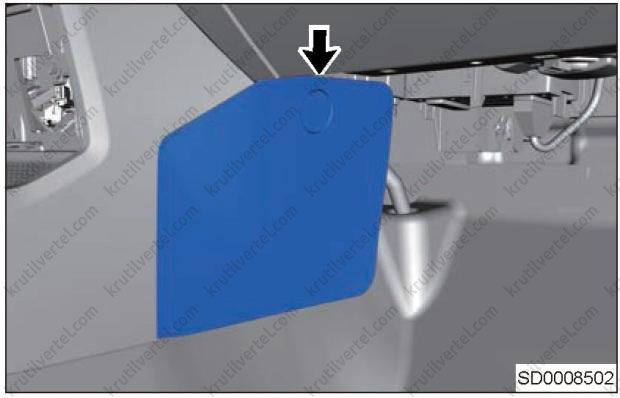

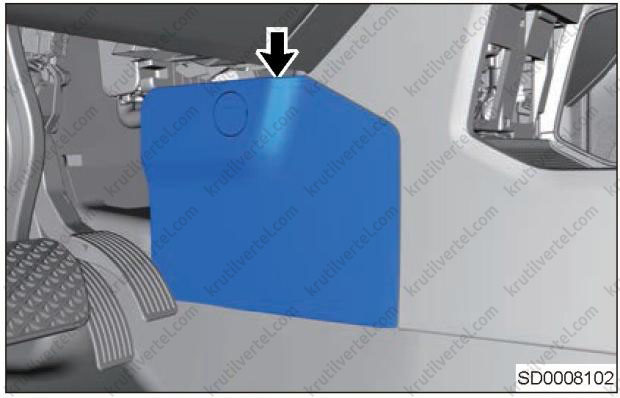

25. Снять переднюю правую концевую крышку центральной консоли (показана стрелкой на рисунке ниже).

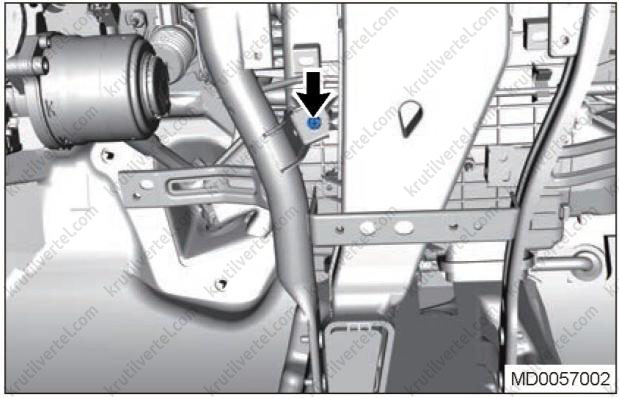

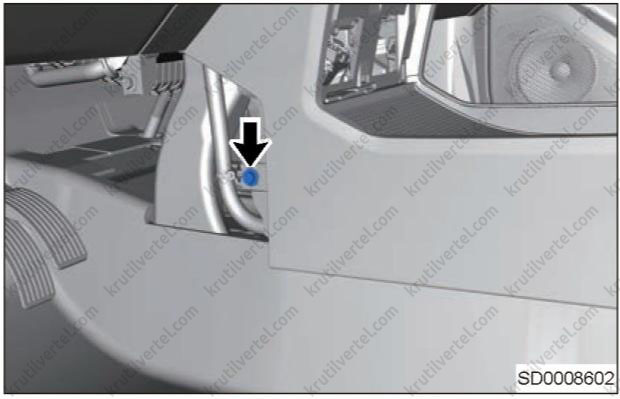

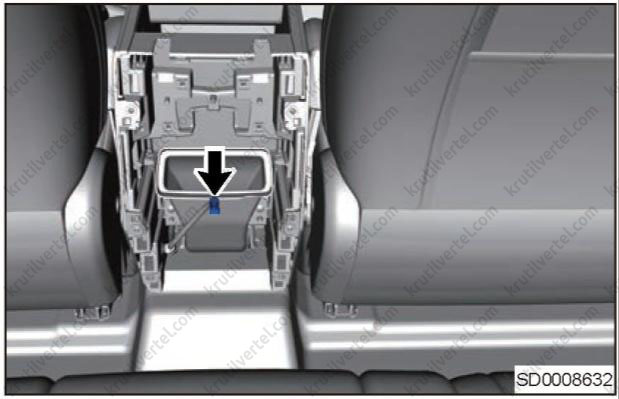

26. Выкрутить болт крепления (показан стрелкой на рисунке ниже) с передней левой концевой крышки центральной консоли (аналогично порядку снятия правой крышки).

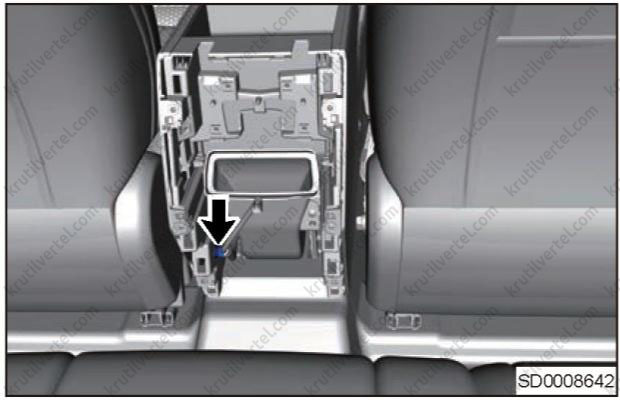

27. Выкрутить винт крепления центральной левой части центральной консоли (аналогично порядку снятия правой части).

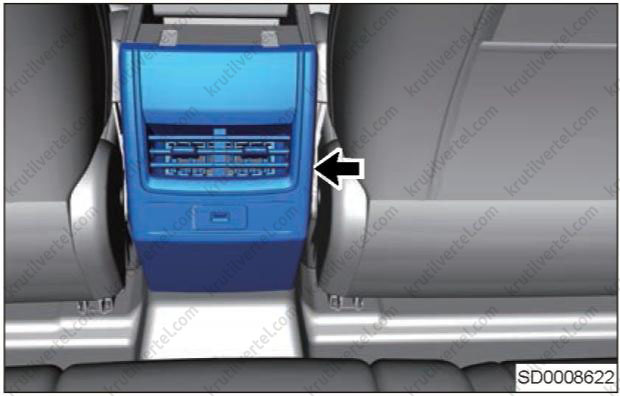

28. С помощью съемника панелей салона аккуратно снять заднюю панель центральной консоли (показана стрелкой на рисунке ниже).

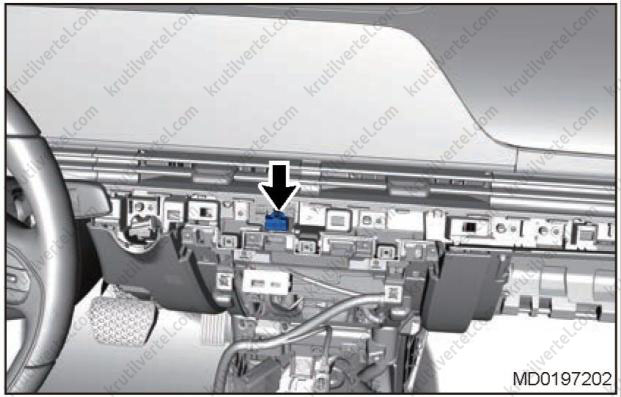

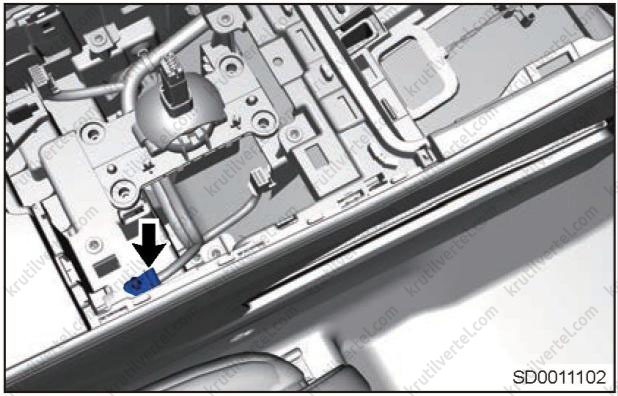

29. Отсоединить разъем жгута проводов (показан стрелкой на рисунке ниже) от задней панели центральной консоли и снять центральную консоль.

30. С помощью съемника панелей салона отсоединить зажим жгута проводов (показаны стрелками на рисунке ниже).

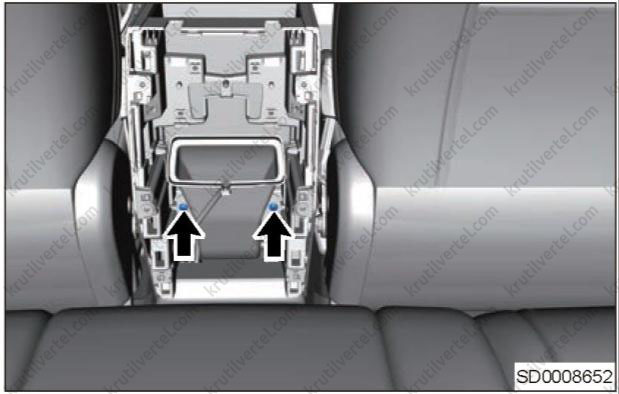

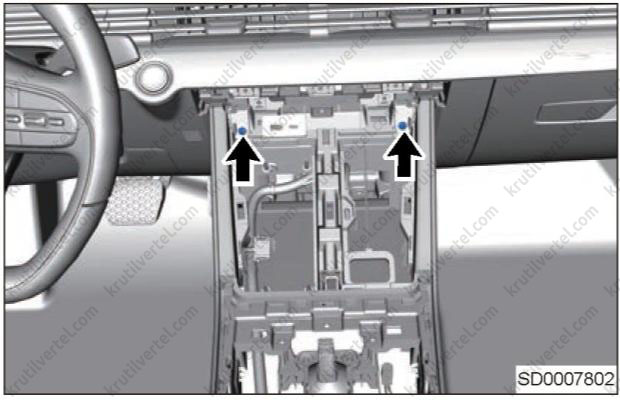

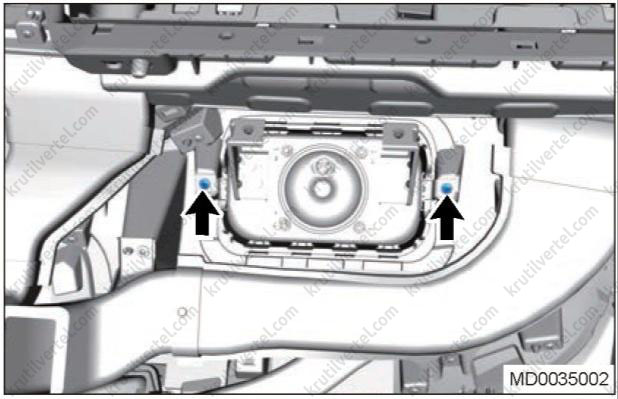

31. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) задней части заднего воздуховода.

32. Снять заднюю часть заднего воздуховода.

33. Снять центральную консоль.

Проверка

1. Убедиться в отсутствии деформации переднего кронштейна центральной консоли и следов коррозии на нем.

2. Убедиться в отсутствии царапин на напольной консоли.

Установка

1. Установка выполняется в последовательности обратной разборке.

Накладка порога передней двери

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии накладки порога передней двери использовать средства индивидуальной защиты.
- При снятии накладки порога передней двери необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии накладки порога передней двери соблюдать осторожность, чтобы не поцарапать внутреннюю поверхность кузова и лакокрасочное покрытие.

1. Снять уплотнитель проема передней левой двери.

2. Снять накладку порога передней левой двери.

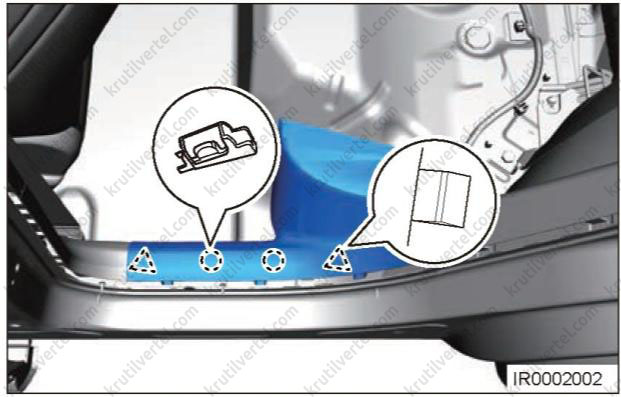

a. С помощью съемника панелей салона, поддеть фиксаторы облицовки порога передней левой двери.

b. Снять накладку порога передней левой двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке накладки порога передней двери заменить поврежденные фиксаторы.
- После установки накладки порога передней двери убедиться в том, что она правильно стыкуется с нижними облицовками средней и передней стоек кузова.

Накладка порога задней двери

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии накладки порога задней двери использовать средства индивидуальной защиты.
- При снятии накладки порога задней двери необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии накладка порога задней двери соблюдать осторожность, чтобы не поцарапать элементы отделки салона или лакокрасочное покрытие кузова.

1. Снять уплотнитель проема задней левой двери.

2. Снять накладку порога задней левой двери.

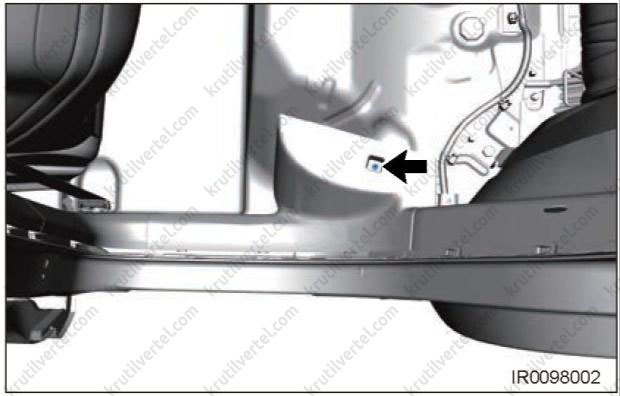

a. Выкрутить винт крепления (показан стрелкой на рисунке ниже) накладки порога задней левой двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

b. С помощью съемника панелей салона поддеть фиксаторы накладки порога задней левой двери.

c. Снять накладку порога задней левой двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке накладки порога задней двери заменить поврежденные фиксаторы.
- После установки накладки порога задней двери убедиться в том, что она правильно стыкуется с нижними панелями облицовки средней и задней стоек кузова.

Накладка порога двери багажного отделения

Снятие

Внимание:
- Во избежание несчастных случаев, при снятии накладки порога двери багажного отделения обязательно использовать средства индивидуальной защиты.
- При снятии накладки порога двери багажного отделения необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии накладки порога двери багажного отделения соблюдать осторожность, чтобы не поцарапать элементы салона и лакокрасочное покрытие кузова.

1. Снять коврик багажного отделения.

2. Извлечь ящик для инструментов из багажного отделения.

3. Снять накладку порога двери багажного отделения.

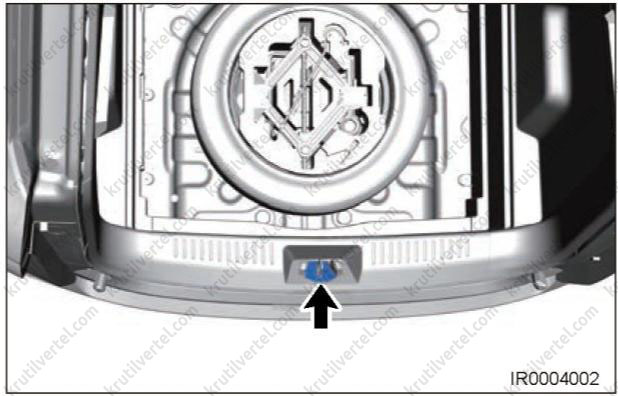

a. С помощью съемника панелей салона поддеть крышку фиксатора замка двери багажного отделения (показана стрелкой на рисунке ниже).

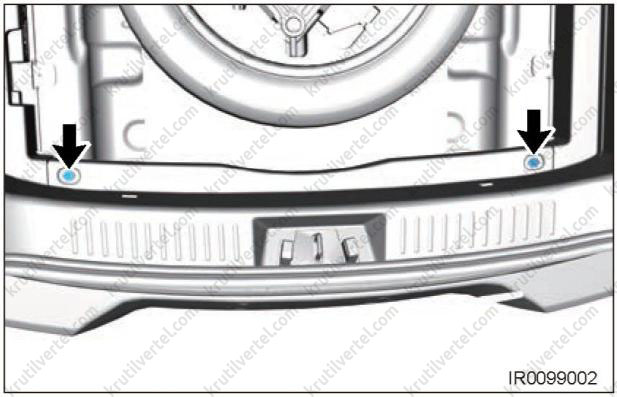

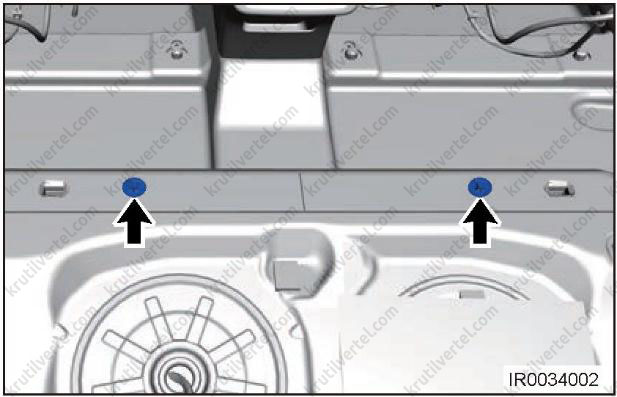

b. Снять 2 пластиковых фиксатора (показаны стрелками на рисунке ниже) с накладки порога двери багажного отделения.

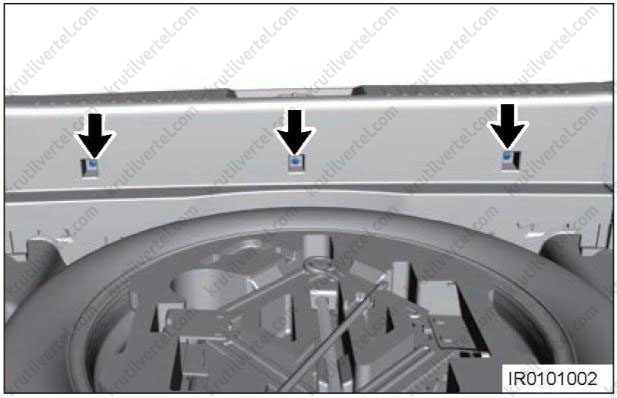

c. Выкрутить 3 болта крепления (показаны стрелками на рисунке ниже) накладки порога двери багажного отделения. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

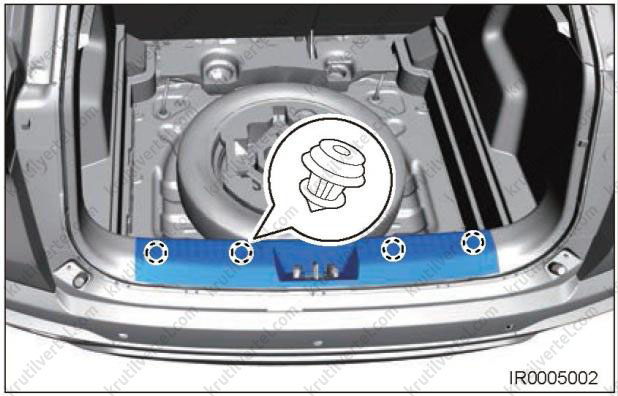

d. С помощью съемника панелей салона поддеть фиксатор накладки порога двери багажного отделения.

e. Снять накладку порога двери багажного отделения.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
При установке накладки порога двери багажного отделения заменить поврежденные фиксаторы.

Верхняя облицовка передней стойки

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии верхней части облицовки передней стойки кузова обязательно использовать средства индивидуальной защиты.
- При снятии верхней части облицовки передней стойки кузова необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии верхней облицовки передней стойки кузова соблюдать осторожность, чтобы не поцарапать элементы отделки салона или лакокрасочное покрытие кузова.

1. Снять уплотнитель проема передней левой двери.

2. Снять верхнюю облицовку левой передней стойки кузова.

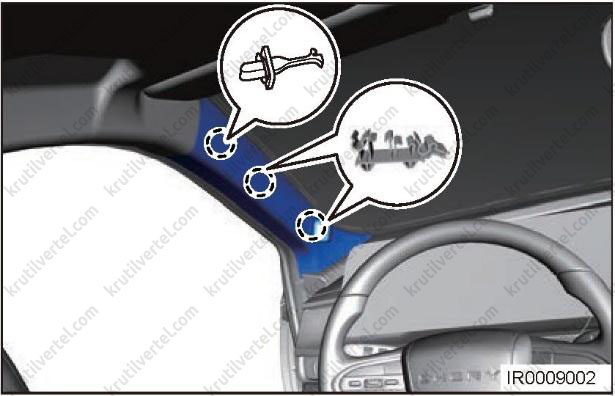

a. С помощью съемника панелей салона снять фиксатор подушки безопасности и 2 фиксатора верхней части облицовки левой передней стойки кузова.

Внимание:
С помощью плоскогубцев сожмите хвостовую часть защелки типа «ласточкин хвост» подушки безопасности и повернуть ее на 90°, чтобы отделить верхнюю облицовку передней стойки от кузова. При этом ответная часть защелки должна остаться на кузове.

b. Отсоединить разъем динамика (показан стрелкой на рисунке ниже).

c. Снять верхнюю облицовку левой передней стойки кузова.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке верхней облицовки передней стойки заменить поврежденные фиксаторы.
- После установки верхняя облицовка передней стойки должна ровно прилегать к приборной панели и к обивке потолка.
- После установки верхней облицовки передней стойки уплотнитель проема передней двери должен плотно прилегать к верхней облицовке передней стойки.

Нижняя облицовка средней стойки

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии нижней части облицовки средней стойки кузова использовать средства индивидуальной защиты.
- При снятии нижней части облицовки средней стойки кузова необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии нижней облицовки средней стойки соблюдать осторожность, чтобы не допустить повреждения внутренних элементов отделки и лакокрасочного покрытия кузова.

1. Снять накладку порога передней левой двери.

2. Снять уплотнитель проема передней левой двери.

3. Снять накладку порога задней левой двери.

4. Снять уплотнитель проема задней левой двери.

5. Снять нижнюю часть облицовки левой средней стойки кузова.

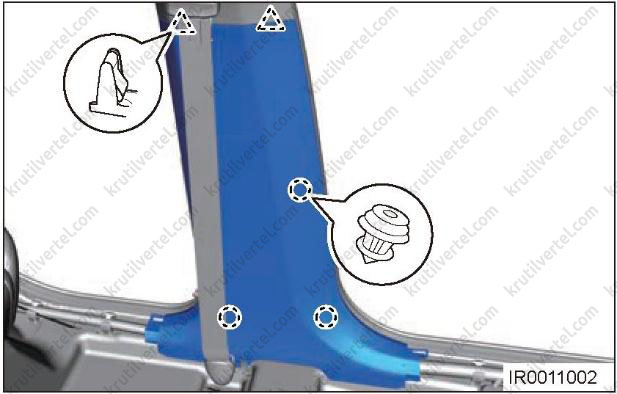

a. С помощью съемника панелей салона поддеть фиксаторы нижней облицовки средней левой стойки кузова.

b. Снять нижнюю часть облицовки левой средней стойки кузова.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке нижней облицовки средней стойки убедиться в том, что поврежденные фиксаторы заменены и облицовка установлена правильно.
- После установки нижняя часть облицовки средней стойки кузова должна плотно прилегать к накладкам порогов передней и задней дверей.
- После установки нижняя часть облицовки средней стойки кузова и уплотнители проемов передней и задней дверей должны плотно прилегать друг к другу.

Верхняя облицовка средней стойки

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии верхней части облицовки средней стойки кузова обязательно использовать средства индивидуальной защиты.
- При снятии верхней части облицовки средней стойки кузова необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии верхней облицовки средней стойки соблюдать осторожность, чтобы не допустить повреждения внутренних элементов отделки и лакокрасочного покрытия кузова.

1. Снять накладку порога передней левой двери.

2. Снять уплотнитель проема передней левой двери.

3. Снять накладку порога задней левой двери.

4. Снять уплотнитель проема задней левой двери.

5. Снять нижнюю часть облицовки левой средней стойки кузова.

6. Снять верхнюю облицовку левой средней стойки кузова.

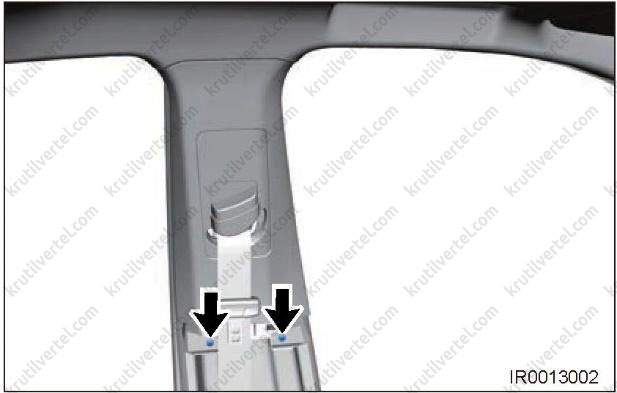

a. Выкрутить 2 винта крепления нижней части верхней облицовки средней левой стойки. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

b. Выкрутить нижний болт крепления ремня безопасности переднего сиденья и проденьте лямку через верхнюю часть облицовки центральной стойки.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- После установки верхняя облицовка средней стойки должна плотно прилегать к нижней облицовке средней стойки и обивке потолка.
- После установки верхней облицовки средней стойки кузова и уплотнителей проемов передней и задней дверей они должны плотно прилегать друг к другу.

Нижняя облицовка задней стойки

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии нижней части облицовки задней стойки кузова обязательно использовать средства индивидуальной защиты.
- При снятии нижней панели облицовки задней стойки кузова необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии нижней облицовки задней стойки соблюдать осторожность, чтобы не допустить повреждения внутренних элементов отделки и лакокрасочного покрытия кузова.

1. Снять заднее сиденье (подробнее, см. соответствующий раздел в данной главе).

2. Снять уплотнитель проема задней левой двери.

3. Снять уплотнитель проема двери багажного отделения.

4. Снять коврик багажного отделения.

5. Извлечь ящик для инструментов из багажного отделения.

6. Снять накладку порога двери багажного отделения.

7. Снять нижнюю облицовку левой задней стойки кузова.

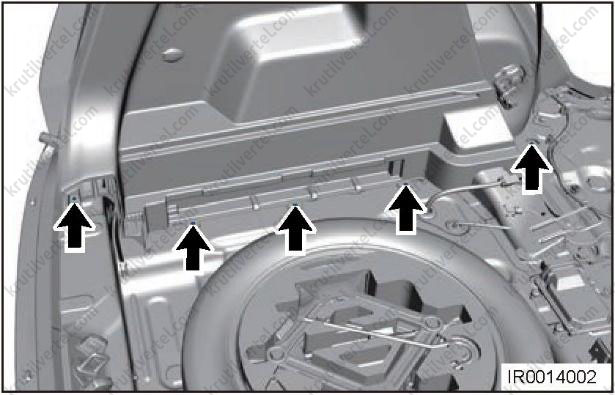

a. Выкрутить 5 винтов крепления (показаны стрелками на рисунке ниже) нижней панели облицовки задней левой стойки кузова. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

Внимание:
Пять винтов расположены слева, и четыре винта расположены справа.

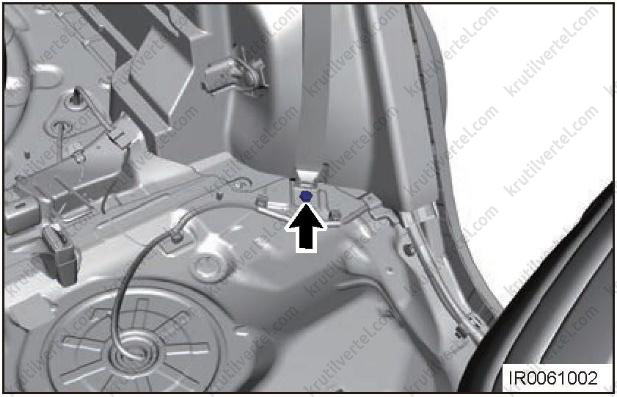

b. Выкрутить нижний болт крепления (показан стрелкой на рисунке ниже) ремня безопасности. Момент затяжки при установке: 50 ± 5,0 Н∙м.

c. С помощью съемника панелей салона поддеть зажимы нижней части облицовки задней левой стойки.

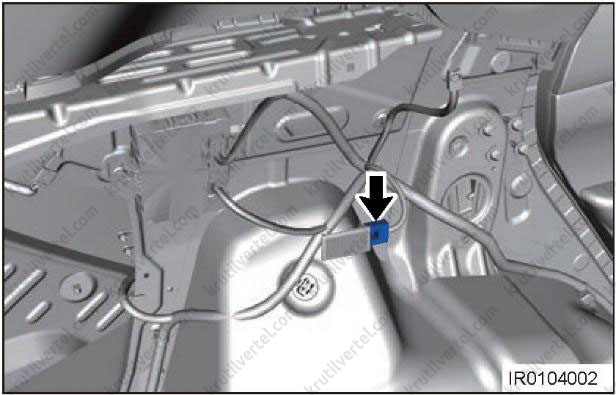

d. Отсоединить разъем освещения багажного отделения (показан стрелкой на рисунке ниже).

e. Снять нижнюю облицовку левой задней стойки кузова.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке нижней облицовки задней стойки кузова заменить поврежденные фиксаторы.
- После установки нижняя панель облицовки задней стойки кузова должна правильно стыковаться с верхней панелью облицовки задней стойки кузова и накладкой порога задней двери.
- После установки необходимо надежно закрепить нижнюю панель облицовки задней стойки кузова и уплотнитель проема задней двери.

Верхняя облицовка задней стойки

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии верхней части облицовки задней стойки кузова обязательно использовать средства индивидуальной защиты.
- При снятии верхней части облицовки задней стойки кузова необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии верхней облицовки задней стойки соблюдать осторожность, чтобы не поцарапать внутренние элементы отделки и лакокрасочное покрытие кузова.

1. Снять нижнюю облицовку левой задней стойки кузова.

2. Снять верхнюю часть облицовки левой задней стойки кузова.

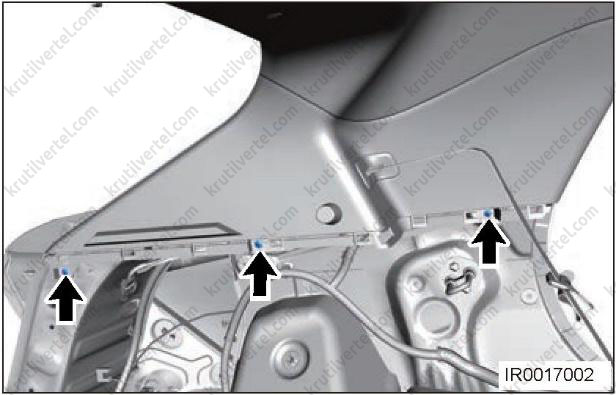

a. Выкрутить 3 винта крепления (показаны стрелками на рисунке ниже) с нижней части верхней облицовки задней левой стойки кузова. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

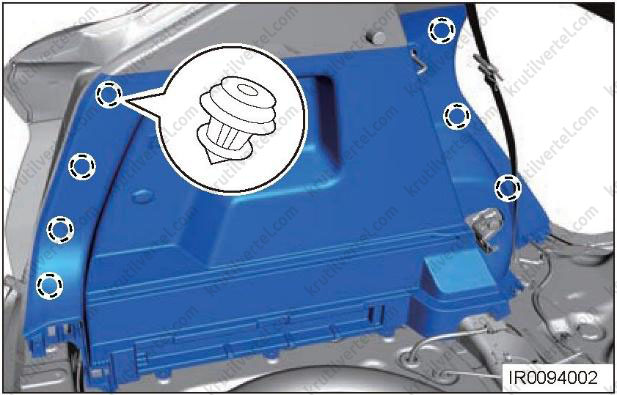

b. С помощью съемника панелей салона поддеть фиксаторы верхней облицовки задней левой стойки кузова.

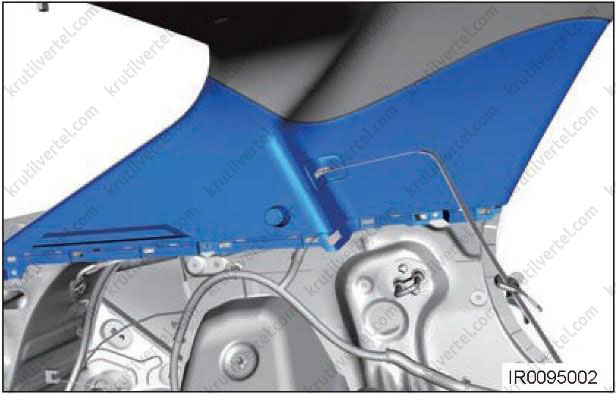

c. Снять верхнюю часть облицовки левой задней стойки кузова.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- Заменить поврежденные фиксаторы и установить на место верхнюю облицовку задней стойки кузова.
- После установки верхняя часть облицовки задней стойки кузова должна плотно прилегать к облицовке потолка.
- После установки верхняя часть облицовки задней стойки кузова и уплотнитель проема задней двери должны плотно прилегать друг к другу.

Солнцезащитный козырек

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии солнцезащитного козырька обязательно использовать средства индивидуальной защиты.
- При снятии солнцезащитного козырька необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии солнцезащитного козырька соблюдать осторожность, чтобы не допустить повреждения элементов отделки салона, в том числе обивки потолка.

1. Снять левый солнцезащитный козырек.

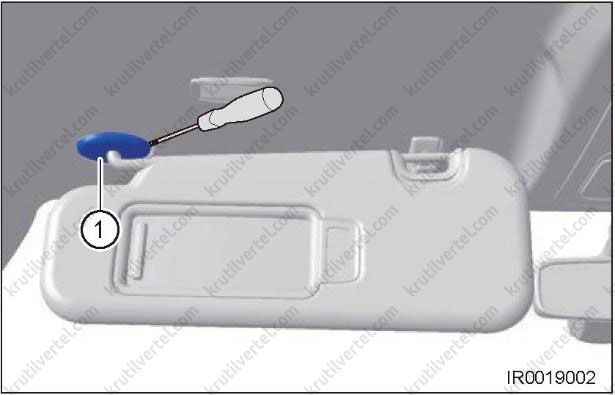

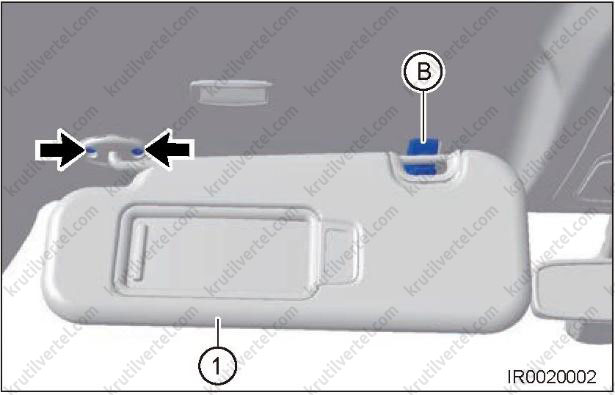

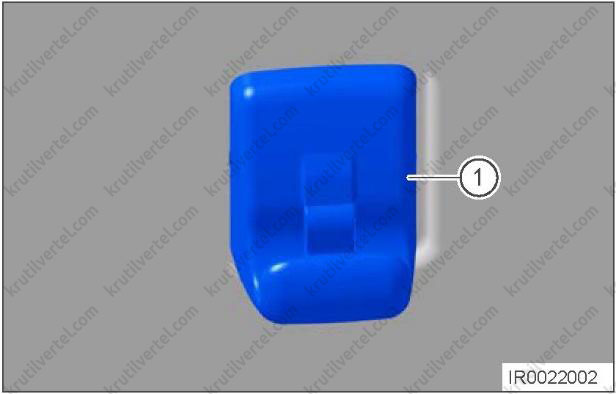

a. С помощью съемника панелей салона поддеть декоративную крышку (1) держателя левого солнцезащитного козырька.

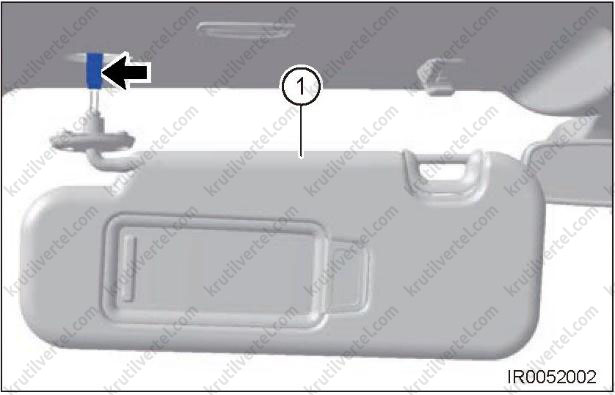

b. Снять солнцезащитный козырек (1) с одной стороны держателя B и выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) левого солнцезащитного козырька. Момент затяжки при установке: 5 ± 1,0 Н∙м.

c. Отсоединить разъем (показан стрелкой на рисунке ниже) левого солнцезащитного козырька и снять солнцезащитный козырек (1).

2. Снять левый держатель B солнцезащитного козырька.

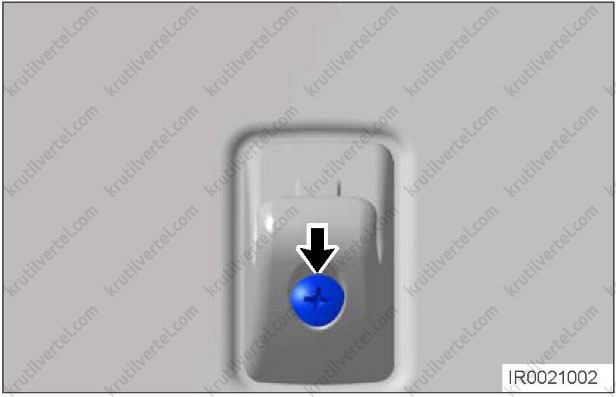

d. Выкрутить винт крепления (показан стрелкой на рисунке ниже) держателя B солнцезащитного козырька. Момент затяжки при установке: 2 ± 0,5 Н∙м.

e. С помощью отвертки, обернутой защитной лентой, поддеть кронштейн В (1) левого солнцезащитного козырька и снять кронштейн.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Верхний поручень

Снятие

Примечание:
- Для левой и правой задней и правой передней сторон использовать аналогичный порядок снятия.
- Процедуры, перечисленные ниже, предназначены для правой передней стороны.

Внимание:
- Во избежание несчастных случаев, при снятии потолочной ручки обязательно использовать средства индивидуальной защиты.
- При снятии потолочной ручки необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии потолочной ручки соблюдать осторожность, чтобы не допустить повреждения элементов отделки салона, в том числе обивки потолка.

1. Снять потолочный поручень переднего правого пассажира.

a. С помощью съемника панелей салона поддеть декоративную крышку (показана стрелкой на рисунке ниже) винта крепления ручки.

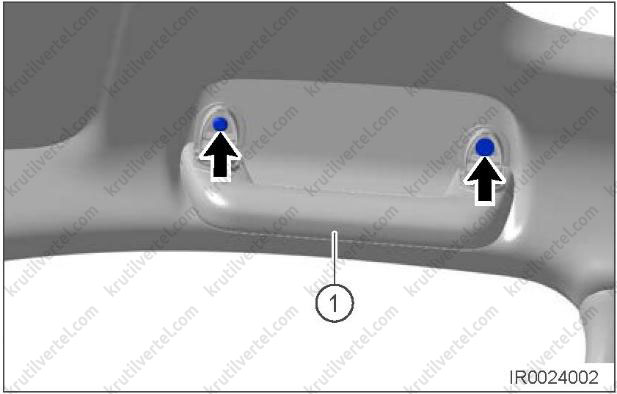

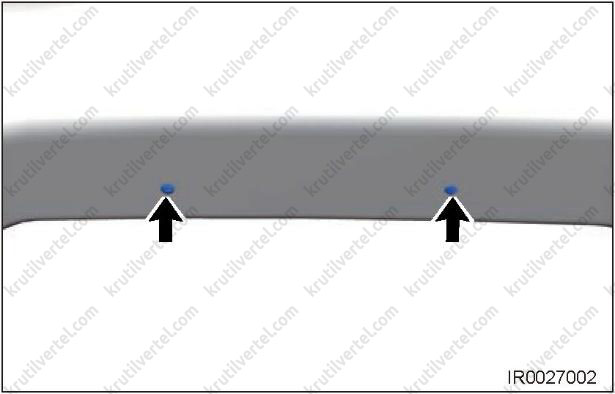

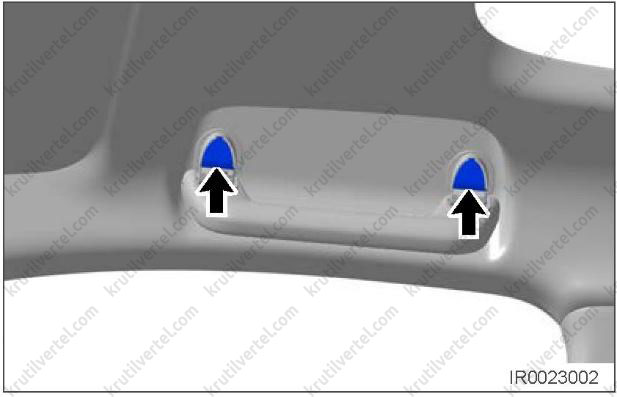

b. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) с передней правой ручки пассажира. Момент затяжки при установке: 3 ± 0,5 Н∙м.

с. Снять потолочный поручень переднего правого пассажира.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- Поручень пассажира должен хорошо прилегать к обивке потолка, при этом зазор по краям должен оставаться, даже когда поручнем не пользуются.
- Поручень должен возвращаться в нормальное состояние без какого-либо шума.

Обивка потолка

Снятие

Внимание:
- Во избежание несчастных случаев, при снятии облицовки потолка обязательно использовать средства индивидуальной защиты.
- При снятии облицовки потолка необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии обивки потолка соблюдать осторожность, чтобы не допустить повреждения внутренних элементов отделки и лакокрасочного покрытия кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять передний плафон освещения салона.

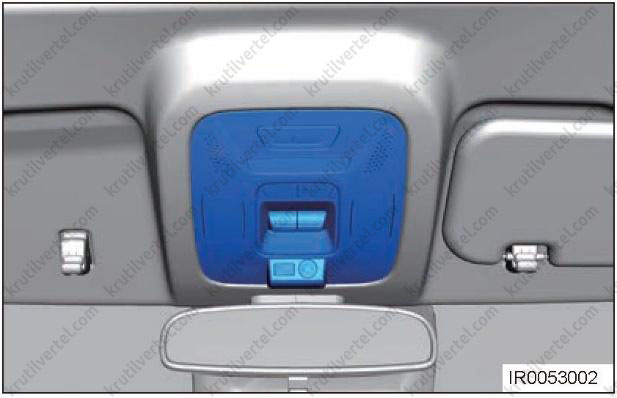

a. С помощью съемника панелей салона поддеть плафон освещения салона.

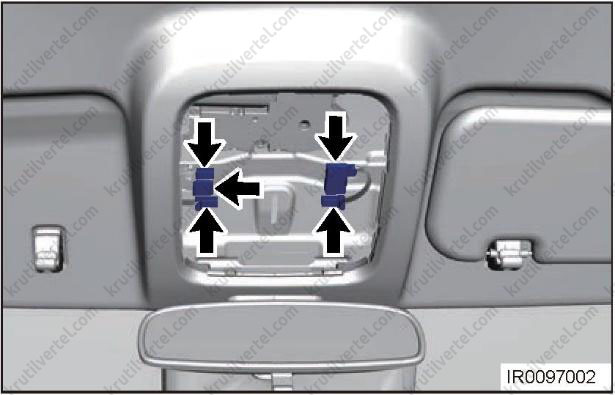

b. Отсоединить разъемы переднего плафона освещения салона (показаны стрелками на рисунке ниже).

c. Снять передний плафон освещения салона.

4. Снять солнцезащитный козырек.

5. Снять левое и правое зеркала заднего вида.

6. Снять задний потолочный плафон освещения салона.

7. Снять потолочный поручень пассажира.

8. Снять уплотнитель проема передней двери.

9. Снять уплотнитель проема задней двери.

10. Снять уплотнитель проема двери багажного отделения.

11. Снять верхнюю облицовку передней стойки.

12. Снять верхнюю облицовку средней стойки.

13. Снять верхнюю облицовку задней стойки.

14. Снять обивку потолка.

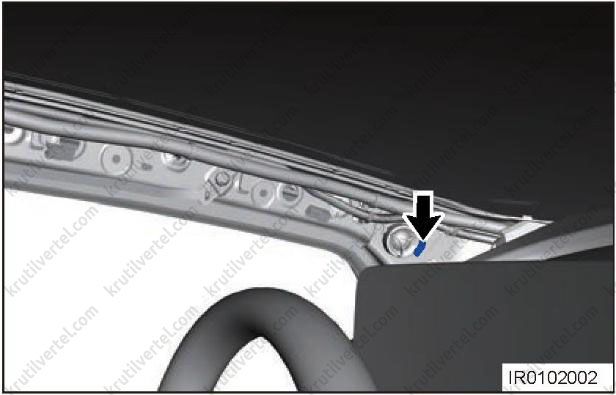

a. Снять 2 фиксатора (показаны стрелками на рисунке ниже) облицовки потолка.

Внимание:
В панели облицовки потолка для версии без люка в крыше установлены 4 фиксатора.

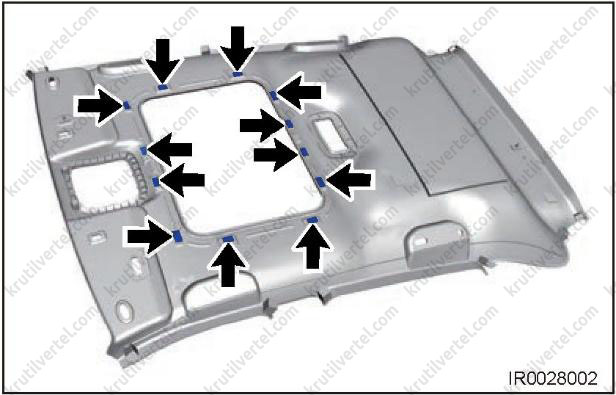

b. Отсоединить 12 грибовидных защелок (показаны стрелками на рисунке ниже) крепления обивки потолка к панели крыши, прилагая равномерное усилие, направленное вниз.

c. Снять обивку потолка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- Заменить поврежденные фиксаторы и установить обивку потолка на место.
- После установки обивки потолка и верхних облицовок стоек кузова они должны плотно прилегать друг к другу.
- После установки обивки потолка она должна плотно прилегать к уплотнителям проемов дверей.

Переднее напольное покрытие

Снятие

Внимание:
- Во избежание несчастных случаев, при снятии передней части напольного покрытия обязательно использовать средства индивидуальной защиты.
- При снятии передней части напольного покрытия необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии передней части напольного покрытия соблюдать осторожность, чтобы не поцарапать элементы салона и лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять центральную консоль.

4. Снять переднее сиденье.

5. Снять подушку заднего сиденья.

6. Снять накладку порога передней двери.

7. Снять уплотнитель проема передней двери.

8. Снять накладку порога задней двери.

9. Снять уплотнитель проема задней двери.

10. Снять нижнюю облицовку средней стойки.

11. Снять переднюю часть напольного покрытия.

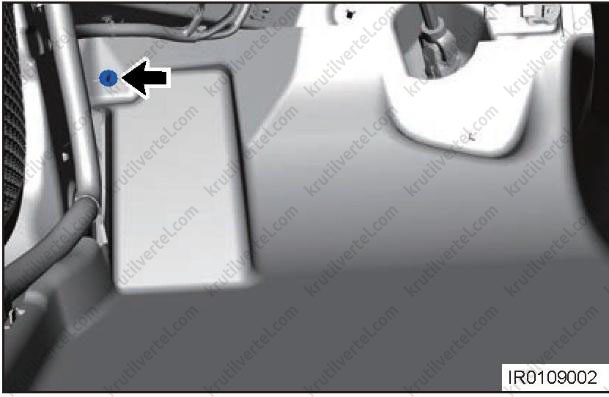

a. Снять левую прижимную шайбу (показана стрелкой на рисунке ниже) передней части напольного покрытия.

b. Снять правую прижимную шайбу (показана стрелкой на рисунке ниже) передней части напольного покрытия.

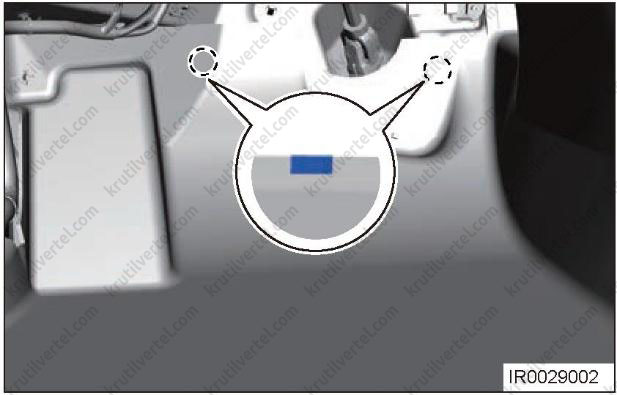

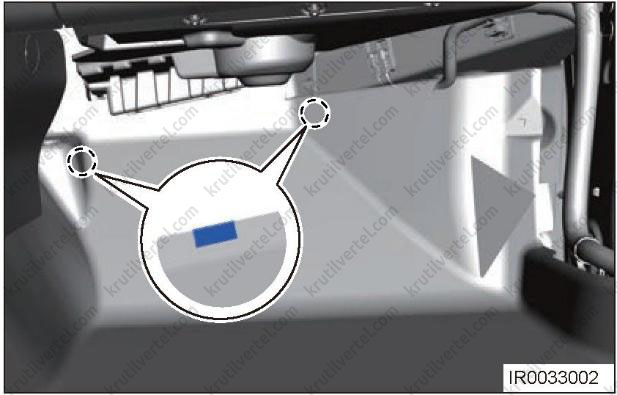

c. Ослабить стяжку между 2 фиксаторами перед напольным покрытием и передней частью звукоизоляции.

d. Ослабить стяжку между 2 фиксаторами перед напольным покрытием и передней частью звукоизоляции.

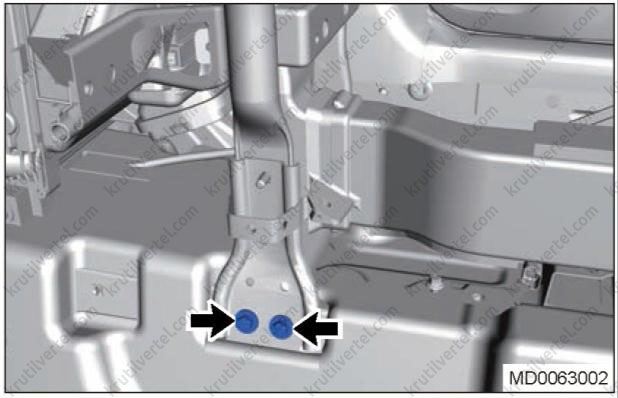

e. Снять зажимные шайбы (показаны стрелками на рисунке ниже) с левого и правого фиксаторов задней части напольного покрытия.

f. Снять переднюю часть напольного покрытия.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке передней части напольного покрытия обращайте внимание на то, чтобы она лежала ровно и чтобы жгуты проводов были уложены ровно.
- Уложите переднюю часть напольного покрытия по форме пола таким образом, чтобы отсутствовали видимые перегибы и неровности. Совместить установочные отверстия, чтобы переднее напольное покрытие плотно прилегало к полу кузова.

Шумоизолирующий кожух ниши заднего колеса

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии шумоизолирующего кожуха ниши заднего колеса обязательно использовать необходимые средства индивидуальной защиты.
- При снятии шумоизолирующего кожуха ниши заднего колеса необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии шумоизолирующего кожуха ниши заднего колеса соблюдать осторожность, чтобы не поцарапать элементы салона и лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять заднее сиденье.

4. Извлечь ящик для инструментов из багажного отделения.

5. Снять нижнюю облицовку задней левой стойки кузова.

6. Снять шумоизолирующий кожух ниши заднего левого колеса.

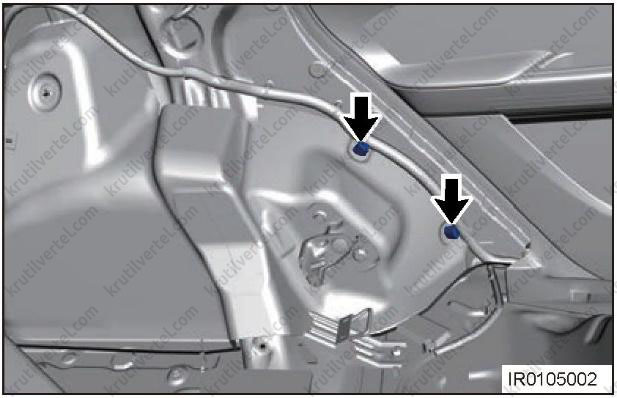

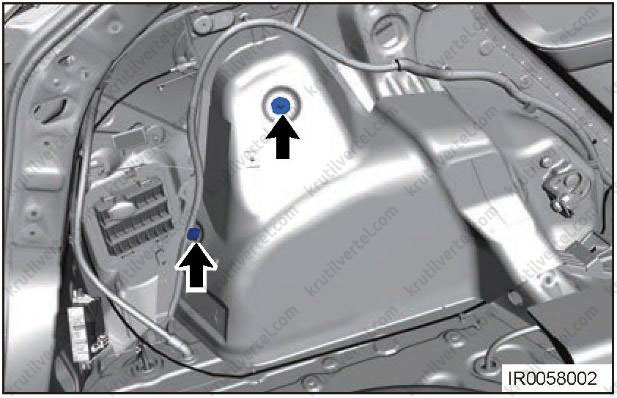

a. Снять фиксаторы (показаны стрелками на рисунке ниже) шумоизолирующего кожуха ниши заднего колеса.

b. Снять фиксаторы (показаны стрелками на рисунке ниже) шумоизолирующего кожуха ниши заднего колеса.

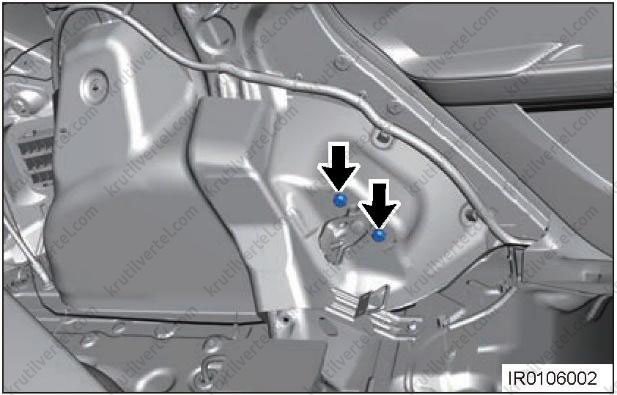

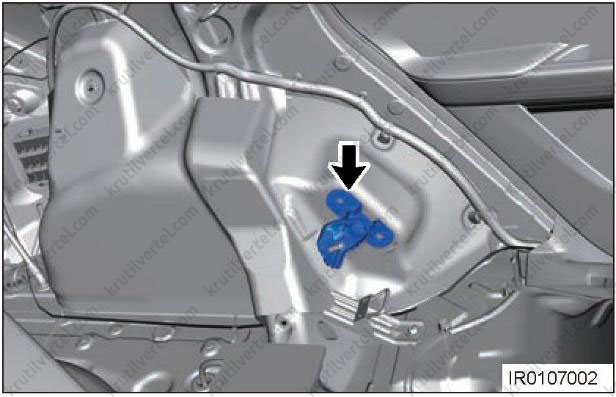

c. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) левого соединительного кронштейна спинки заднего сиденья.

d. Снять левый соединительный кронштейн спинки заднего сиденья.

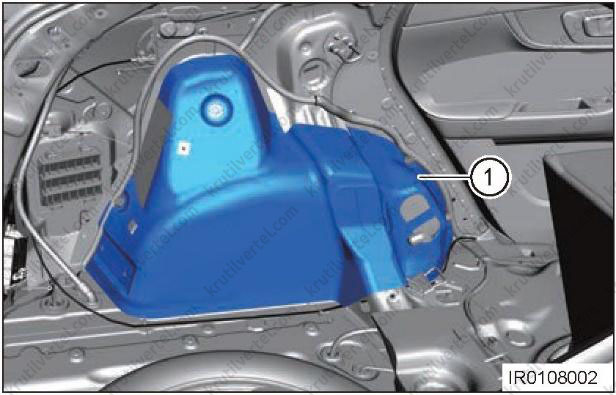

e. Снять шумоизолирующий кожух ниши заднего колеса (1).

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
