3. Предохранители

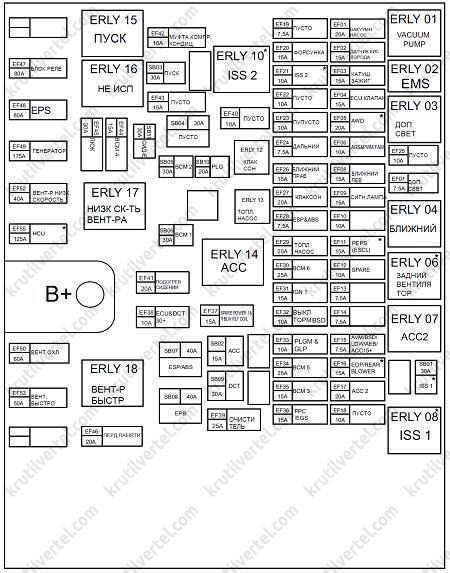

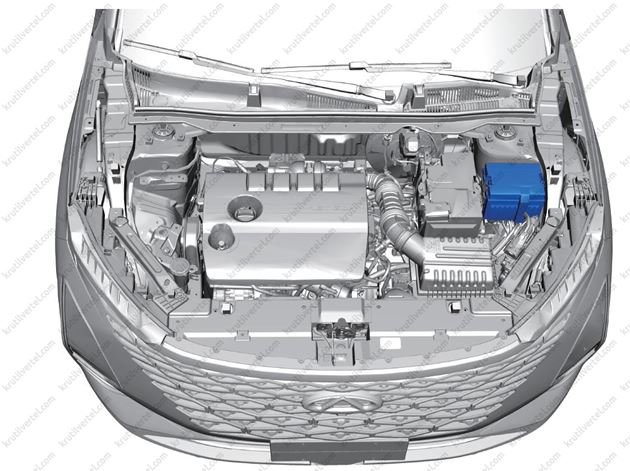

Предохранители в моторном отсеке
| Наименование | Нагрузка | Цепь | Наименование | Нагрузка | Цепь | ||
| SB01 | 30A | - | EF12 | 10A | - | ||
|
SB02 |
15A |
ACC |
EF13 |
7.5A |
Выключатель стоп-сигналов/электронный актуатор переключения/TCU/ECU | ||
|
SB03 |
30A |
Стартер |
EF14 |
7.5A |
Люк крыши/модуль радара заднего движения/ передняя лампа освещения салона/датчик давления системы кондиционирования | ||
|
SB04 |
30A |
- |
EF15 |
7.5A |
Передний микроволновый радар/ многофункциональная камера переднего вида FCM | ||
| SB05 | 30A | BCM 3 | EF16 | 15A | - | ||
|
SB06 |
30A |
BCM 3 |
EF17 |
20A |
Подогрев переднего пассажирского сиденья/подогрев заднего правого сиденья | ||
| SB07 | 40A | ESP (с EPB) | EF18 | 10A | - | ||
| SB08 | 40A | ESP (с EPB) | EF19 | 7.5A | - | ||
| SB09 | 30A | - | EF20 | 15A | Форсунки | ||
| SB10 | 20A | Дверь багажного отделения с сервоприводом | EF21 | 10A | - | ||
| SB11 | 30A | Сервопривод регулировки сиденья | EF22 | 10A | - | ||
| EF01 | 20A | Вакуумный насос | EF23 | 10A | - | ||
|
EF02 |
15A |
Датчик избытка кислорода, электронный термостат, электрический водяной насос |
EF24 |
7.5A |
Дальний свет фар | ||
| EF03 | 15A | Катушки зажигания | EF25 | 10A | - | ||
|
EF04 |
15A |
Электромагнитный клапан продувки емкости системы улавливания паров топлива/фазовращатель впускной/фазовращатель выпускной/нагреватель системы вентиляции картерных газов |
EF26 |
15A |
Лампа ближнего света фар, правая | ||
| EF05 | 20A | - | EF27 | 20A | Звуковой сигнал | ||
| EF06 | 10A | - | EF28 | 7.5A | ESP (с EPB) | ||
| EF07 | 7.5A | - | EF29 | 20A | Топливный насос | ||
| EF08 | 15A | Лампа ближнего света фар, левая | EF30 | 25A | BCM 3 | ||
| EF09 | 15A | - | EF31 | 15A | IGN 1 | ||
| EF10 | 10A | ECU (ЭБУ)/реле вентилятора системы охлаждения двигателя |
EF32 |
10A |
Выключатель тормозной системы/система мониторинга слепых зон | ||
| EF11 | 15A | - |
EF33 |
10A |
Дверь багажного отделения с сервоприводом/подсветка дороги | ||
| EF34 | 25A | BCM 4 | EF45 | 30A | Люк крыши | ||
| EF35 | 15A | BCM 3 | EF46 | 20A | |||
| EF36 | 15A | Актуатор переключения режимов работы коробки передач (CVT25) |
EF47 |
80A |
Блок реле в приборной панели | ||
| EF37 | 15A | - | EF48 | 80A | EPS | ||
| EF38 | 10A | ECU (ЭБУ) | EF49 | 175A | Генератор | ||
| EF39 | 25A | Очиститель стекла | EF50 | 60A | - | ||
| EF40 | 10A | - | EF52 | 50A | Подогрев переднего ветрового стекла | ||
| EF41 | 20A | Подогрев водительского сиденья/подогрев заднего левого сиденья |
EF53 |
50A |
Подогрев переднего ветрового стекла | ||
| EF42 | 10A | Выключатель муфты подключения компрессора системы кондиционирования | EF54 | 40A | Включения низкой скорости вентилятора охлаждения | ||
| EF43 | 15A | - | EF55 | 50A | Включения высокой скорости вентилятора охлаждения | ||
| EF44 | 15A | BCM 5 | |||||

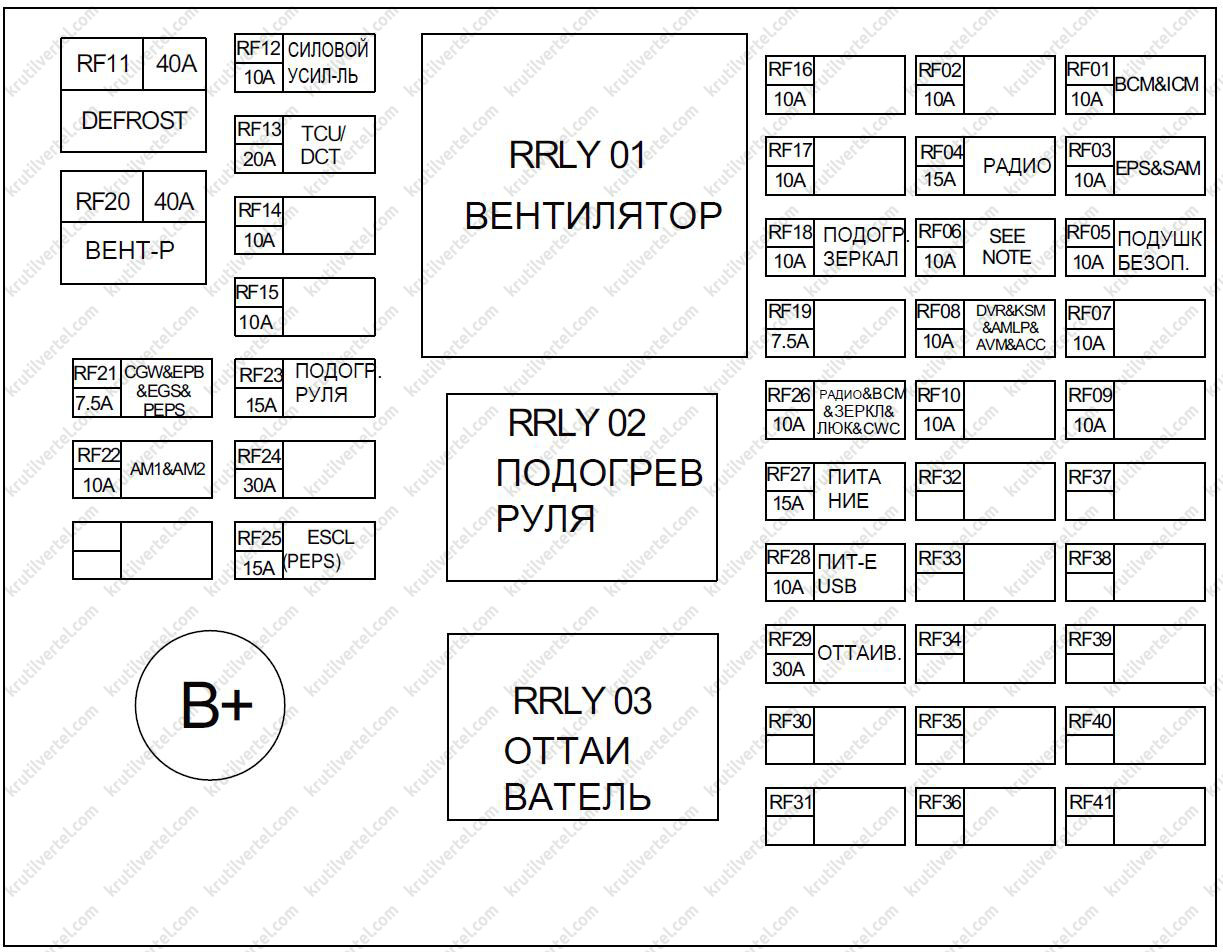

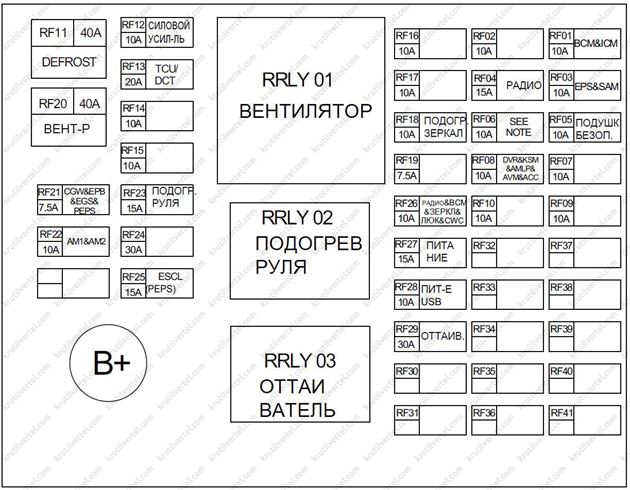

Предохранители в приборной панели
| Наименование | Нагрузка | Цепь | Наименование | Нагрузка | Цепь |
| RF01 | 10A | BCM/контроллер аудиосистемы/ PEPS/центральный шлюз/щиток приборов/модуль E call/модуль ГЛОНАСС | RF16 | 10A | - |
| RF02 | 10A | Задний модуль USB-зарядки | RF17 | 10A | - |
| RF03 | 10A | Электроусилитель рулевого управления/датчик угла поворота | RF18 | 10A | Подогрев наружных зеркал заднего вида |
| RF04 | 15A | Контроллер домена (Аудиосистемы) | RF19 | 7.5A | - |
| RF05 | 10A | Блок управления элементами системы безопасности | RF20 | 40A | Реле вентилятора системы вентиляции |
| RF06 | 10A | Щиток приборов/подсветка приборной панели/система климат/контроля/панель управления автоматическим кондиционером/модуль беспроводной зарядки телефона | RF21 | 7.5A | PEPS/центральный шлюз/электронный актуатор переключения/выключатель EPB (электронный переключатель) |
| RF07 | 10A | Электронный актуатор переключения/контрольный модуль-А/панель управления климат-контролем/антибликовое зеркало заднего вида | RF22 | - | - |
| RF08 | 10A | Наружная подсвета в двери/ модуль E call/модуль ГЛОНАСС | RF23 | 15A | Подогрев рулевого колеса |
| RF09 | 10A | - | RF24 | 30A | - |
| RF10 | 10A | - | RF25 | 15A | - |
| RF11 | 40A | Реле оттаивателя заднего стекла | RF26 | 10A | BCM/контроллер домена (Аудиосистема)/переключатель регулировки положения зеркала заднего вида/модуль беспроводной зарядки телефона/реле подогрева сиденья |
| RF12 | 10A | - | |||
| RF13 | 20A | Электронный блок управления трансмиссией TCU (CVT25) | |||
| RF14 | 10A | - | RF29 | 30A | Задний оттаиватель |
| RF15 | 10A | Реле вентилятора системы вентиляции/диагностический разъем/реле оттаивателя заднего стекла |
