Описание и меры предосторожности системы охлаждения Omoda C5 с 2022 года

1. Описание и меры предосторожности

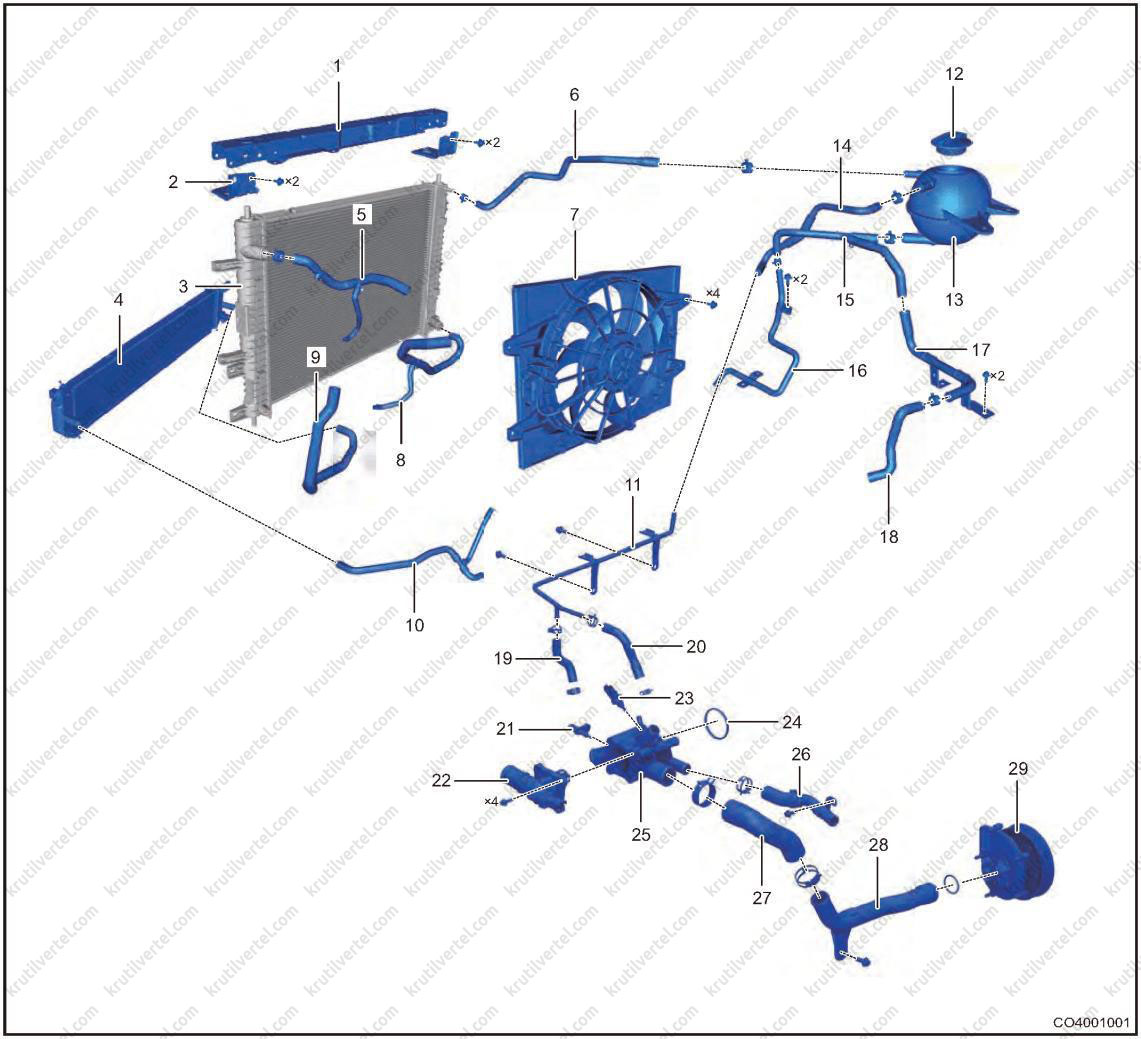

Компоненты

1. Верхняя поперечина радиатора
2. Монтажный кронштейн радиатора
3. Радиатор
4. Низкотемпературный радиатор
5. Выпускной патрубок двигателя
6. Патрубок охлаждающей жидкости от радиатора к расширительному бачку
7. Вентилятор системы охлаждения
8. Впускной патрубок двигателя
9. Впускной патрубок низкотемпературного радиатора
10. Выпускной патрубок низкотемпературного радиатора
11. Стальной выпускной патрубок
12. Крышка расширительного бачка
13. Расширительный бачок
14. Трубка охлаждающей жидкости от двигателя к расширительному бачку
15. Трубка охлаждающей жидкости от расширительного бачка к насосу охлаждающей жидкости
16. Трубка 2 охлаждающей жидкости от расширительного бачка к насосу охлаждающей жидкости
17. Трубка охлаждающей жидкости от расширительного бачка к насосу охлаждающей жидкости 2
18. Трубка охлаждающей жидкости от расширительного бачка к насосу охлаждающей жидкости 3
19. Выпускной патрубок 3 двигателя
20. Выпускной патрубок 1 двигателя
21. Выпуск датчика температуры охлаждающей жидкости
22. Электронный термостат
23. Впуск датчика температуры охлаждающей жидкости
24. Уплотнительное кольцо корпуса термостата
25. Термостат в сборе
26. Патрубок системы отопления в сборе
27. Патрубок малого контура охлаждения
28. Патрубок охлаждения
29. Насос охлаждающей жидкости

Предупреждения

Во избежание возможных повреждений имущества, получения травм, в том числе смертельных, всегда следуйте приведенным ниже инструкциям.

1. При работающем двигателе детали системы охлаждения нагреваются до очень высоких температур. Перед снятием убедиться, что двигатель не работает, а система охлаждения достаточно остыла, иначе существует опасность получения ожогов и травм.

2. Запрещается снимать крышку расширительного бачка и открывать сливную пробку при работающем двигателе или при высокой температуре охлаждающей жидкости. Горячая и находящаяся под высоким давлением охлаждающая жидкость и пар могут с силой выходить из системы и стать причиной серьезных ожогов.

3. При попадании охлаждающей жидкости на кожу немедленно смойте ее водой. При серьезных последствиях немедленно обратитесь за медицинской помощью.

Меры предосторожности

Во избежание возникновения опасных ситуаций и повреждения автомобиля всегда следуйте приведенным ниже инструкциям.

1. При проверке системы охлаждения повышайте давление в системе не более чем до заданного значения. В противном случае компоненты системы могут быть повреждены.

2. ЗАПРЕЩАЕТСЯ смешивать охлаждающие жидкости различных цветов или различных типов.

3. Выбрать охлаждающую жидкость, которая подходит для климата конкретного региона.

4. Во избежание травм при выполнении ремонтных работ необходимо пользоваться средствами индивидуальной защиты.

5. Старайтесь не допускать возникновения царапин на лакокрасочной поверхности кузова во время снятия и установки деталей.
