Сервопривод стекол и люк крыши Omoda C5 с 2022 года

5. Сервопривод стекол и люк крыши

Предупреждения и меры предосторожности

Во избежание возможных повреждений имущества, получения травм, в том числе смертельных, всегда следуйте приведенным ниже инструкциям.

1. Для защиты электропривода стеклоподъемника и снижения рисков в некоторых случаях функция защиты от защемления может отключаться, как и функция автоматического подъема стекла. В таком случае стекло может подниматься в обычном режиме. Нормальный режим управления стеклоподъемником соответствующей двери возобновляется после адаптации функции защиты от защемления.

2. Для снятия/установки рамы люка в крыше требуется два человека. Во время работы не допускать падения рамы люка. Это может привести к травме.

Меры предосторожности

Во избежание возникновения опасных ситуаций и повреждения автомобиля всегда следуйте приведенным ниже инструкциям.

1. Во избежание несчастных случаев при снятии переключателя стеклоподъемника использовать средства индивидуальной защиты.

2. При снятии стекол передней и задней двери не допускать их падения. Это может привести к повреждению стекол.

3. Для снятия ветрового стекла требуются два человека во избежание его падения.

4. Для снятия заднего стекла требуются два человека во избежание его падения.

5. При снятии переднего и заднего стекол люка в крыше необходимо приложить определенное усилие. Соблюдайте осторожность, чтобы не повредить стекло люка.

Проверка работы

1. Проверить выключатель блокировки стеклоподъемников.

a. Убедиться, что стеклоподъемники со стороны переднего и заднего пассажиров не могут управляться переключателями стеклоподъемников со стороны переднего и заднего пассажиров после нажатия переключателя блокировки стеклоподъемников.

• OK: срабатывания переключателей стеклоподъемников со стороны переднего и заднего пассажиров не происходит.

b. Убедиться, что стеклоподъемники со стороны переднего и заднего пассажиров могут управляться переключателями стеклоподъемников со стороны переднего и заднего пассажиров при повторном нажатии выключателя блокировки стеклоподъемников.

• OK: управление переключателями стеклоподъемников со стороны переднего и заднего пассажиров возможно.

2. Проверить функцию ручного подъема/опускания стекла.

a. Убедиться в том, что электрический стеклоподъемник двери водителя работает следующим образом:

Функция адаптации (инициализация блока управления системы защиты от защемления)

1. Когда автомобиль переезжает неровности, поднятие стекла прерывается, и стекло может опуститься под действием силы тяжести. Вероятность опускания стекла по ошибке низкая, и это не является признаком неисправности.

2. Функция адаптации включает ручную адаптацию и адаптацию диагностическим тестером.

При нормальном использовании стеклоподъемника, например, в начале активации отмены функции защиты от защемления в отсутствие автоматического закрывания окна, многофункциональный режим системы можно восстановить с помощью ручной адаптации.

Адаптацию с помощью диагностического тестера необходимо выполнять при замене соответствующих компонентов стеклоподъемников (например, стеклоподъемник, уплотнитель стекла и т. д.). Это обеспечит возможность обновления параметров системы после завершения адаптации. После завершения адаптации выкрутить коды DTC с помощью диагностического тестера.

Убедиться в том, что во время адаптации в проеме окна нет препятствий, и выполнить следующие шаги ручной адаптации:

a. Установить выключатель зажигания в режим «ON».

b. Полностью закройте окно и зафиксируйте стекло в таком положение на 2 секунды.

c. Отпустите переключатель.

d. Вручную опустите стекло до крайнего нижнего положения и зафиксируйте его на 2 секунды.

e. Отпустите переключатель.

f. Проверить, работает ли функция автоматического закрывания окна.

Адаптация

Адаптация системы защиты от защемления с помощью диагностического тестера

1. Войти в диагностический интерфейс, выбрать «BCM (контроллер бортовой электроники)» (BCM (Body Control Module)) на интерфейсе диагностического тестера, чтобы перейти в следующее окно.

2. Выбрать «Специальная функция» (Special Function) в интерфейсе диагностического тестера.

3. Выбрать функцию «Защита от защемления (только для автомобилей с защитой от защемления)» (Anti-Pinch Learning (Only For Vehicles With Anti-Pinch)) в интерфейсе диагностического тестера.

4. На экране диагностического тестера появится сообщение «Подтвердите, хотите ли вы выполнить эту операцию? [OK] для продолжения, [Отмена] для выхода» (Please Confirm Whether You Want To Carry Out This Operation? [OK] To Continue, [Cancel] To Exit), Нажать «OK».

5. В этот момент начнется адаптация функции защиты от защемления.

6. Самоадаптация стеклоподъемника успешно завершена.

Переключатель стеклоподъемника левой передней двери

Снятие

Внимание:
- Во избежание несчастных случаев, при снятии переключателя стеклоподъемника левой передней двери использовать средства индивидуальной защиты.
- При снятии переключателя стеклоподъемника левой передней двери необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии переключателя стеклоподъемника левой передней двери соблюдайте осторожность, чтобы не поцарапать облицовку двери.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять переключатель стеклоподъемника левой передней двери.

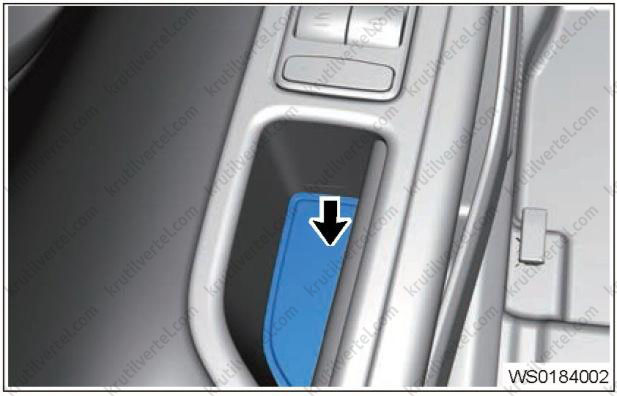

a. Снять резиновую прокладку переключателя стеклоподъемника, как показано на изображении ниже.

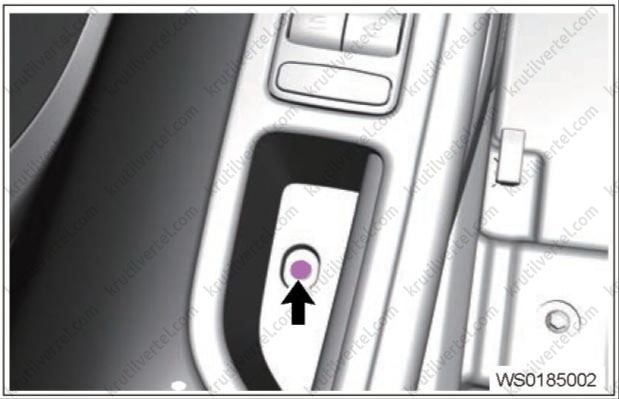

b. Выкрутить болт крепления (показан стрелкой на рисунке ниже).

c. С помощью съемника панелей салона поддеть переключатель стеклоподъемника и снять его.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке переключателя стеклоподъемника левой передней двери проверить правильность установки разъема.
- После установки проверить работу переключателя стеклоподъемника левой передней двери.

Электрический стеклоподъемник передней двери

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев при снятии стеклоподъемника передней двери использовать средства индивидуальной защиты.
- При снятии стеклоподъемника передней двери необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку левой передней двери (подробнее, см. соответствующий раздел в главе Кузов).

4. Снять защитную прокладку левой передней двери.

5. Снять нижний уплотнитель стекла левой передней двери.

6. Снять стекло левой передней двери.

7. Снять стеклоподъемник левой передней двери.

a. Отсоединить разъем (показан стрелкой на рисунке ниже) стеклоподъемника передней двери.

b. Выкрутить 4 гайки и болт (показан стрелкой на рисунке ниже) крепления стеклоподъемника передней двери и снять стеклоподъемник левой передней двери. Момент затяжки при установке: 9 ±1,5 Н∙м.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
После установки стеклоподъемника передней двери убедиться в том, что стекло поднимается и опускается плавно и свободно, без вибрации, рывков и т. д.

Электрический стеклоподъемник задней двери

Снятие

Примечание:
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

Внимание:
- Во избежание несчастных случаев, при снятии стеклоподъемника задней двери использовать средства индивидуальной защиты.
- При снятии стеклоподъемника задней двери необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку левой задней двери (подробнее, см. соответствующий раздел в главе Кузов).

4. Снять защитную прокладку левой задней двери.

5. Снять нижний уплотнитель стекла левой задней двери.

6. Снять стекло левой задней двери.

7. Снять стеклоподъемник левой задней двери.

a. Отсоединить разъем (показан стрелкой на рисунке ниже) стеклоподъемника задней двери.

b. Отверните 5 гаек (показаны стрелками на рисунке ниже) крепления стеклоподъемника задней двери. Момент затяжки при установке: 9 ±1,5 Н∙м.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
После установки стеклоподъемника задней двери убедиться в том, что стекло поднимается и опускается плавно и свободно, без вибрации, рывков и т. д.

Переключатель режимов сдвижного люка в крыше

Снятие

Внимание:
- Во избежание несчастных случаев при снятии переключателя режимов люка в крыше использовать средства индивидуальной защиты.
- При снятии переключателя режимов люка в крыше соблюдайте осторожность, чтобы не повредить элементы отделки салона.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять переключатель режимов люка в крыше.

a. С помощью съемника панелей салона снять переключатель режимов люка в крыше и отсоединить разъем жгута проводов.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
После установки переключателя режимов люка в крыше убедиться в том, что переключатель работает нормально.

Электропривод сдвижного люка в крыше

Снятие

Внимание:
- Во избежание несчастных случаев при снятии электропривода сдвижного люка использовать средства индивидуальной защиты.
- При снятии электропривода сдвижного люка необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку потолка.

4. Снять электропривод сдвижного люка.

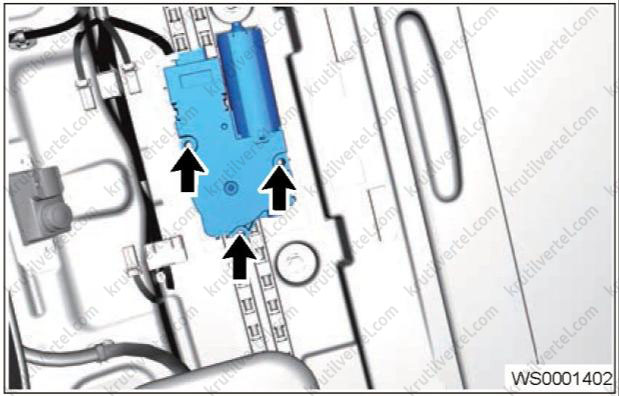

a. Отверните 3 винта (указаны стрелкой) крепления электропривода сдвижного люка. Момент затяжки при установке: 5 ± 1,0 Н∙м.

b. Отсоединить разъем жгута проводов (показан стрелкой на рисунке ниже) от электропривода сдвижного люка.

c. Снять электропривод сдвижного люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке электропривода сдвижного люка подсоединить разъем и затянуть винт крепления заданным моментом.
- После установки электропривода сдвижного люка при открывании и закрывании не должно возникать посторонних шумов и сопротивления.

Стекло сдвижного люка в крыше

Снятие

Внимание:
- Во избежание несчастных случаев при снятии стекла сдвижного люка использовать средства индивидуальной защиты.
- При снятии стекла сдвижного люка необходимо приложить определенное усилие. Соблюдайте осторожность, чтобы не повредить стекло люка.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять стекло сдвижного люка.

a. Открыть солнцезащитную шторку в направлении, указанном стрелкой.

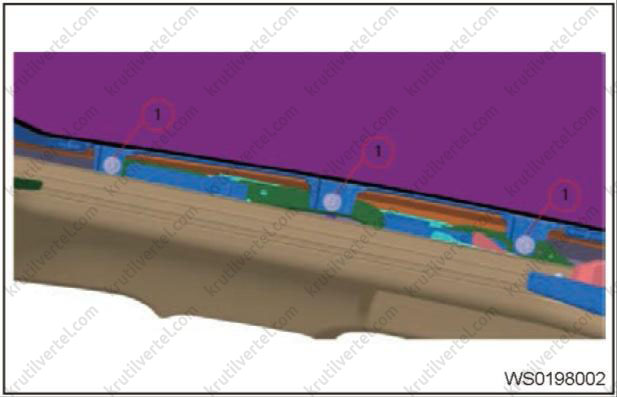

b. Выкрутить 3 болта крепления левой стороны стекла сдвижного люка в крыше (для правой стороны выполняются те же операции). Момент затяжки при установке: 5 ±0,5 Н∙м.

c. Осторожно снять стекло сдвижного люка с крыши.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия

Внимание:
- Допуск по стыку между передним краем стекла сдвижного люка и крышей составляет -2–1 мм, между задним краем стекла сдвижного люка и крышей составляет -1–2 мм, между правым/левым краем стекла сдвижного люка и крышей составляет -1,5–1,5 мм. Контакт между уплотнителем стекла и крышей должен быть обеспечен без зазора, чтобы гарантировалась герметичность и исключались протечки.
- Если стык между стеклом сдвижного люка и крышей не соответствует требованиям, необходимо привлечь помощника и отрегулировать сдвижной люк (один механик регулирует положение внутри автомобиля, а другой — снаружи). Механик, находящийся внутри автомобиля, должен отрегулировать высоту сдвижного люка в соответствии с инструкциями механика, находящегося снаружи, таким образом, чтобы она соответствовала требованиям. После регулировки стыка по указанию механика снаружи автомобиля в соответствии с требованиями механик внутри автомобиля должен затянуть болт (Момент затяжки при установке: 5 ±0,5 Н∙м).

Дренажная трубка сдвижного люка в крыше

Снятие

Внимание:
- Во избежание несчастных случаев при снятии дренажной трубки сдвижного люка использовать средства индивидуальной защиты.
- При снятии дренажной трубки сдвижного люка соблюдайте осторожность, чтобы не поцарапать облицовку салона.
- Для правой и левой сторон используются аналогичные процедуры.
- Операции, описанные ниже, относятся к левой стороне.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять облицовку воздухозаборного короба.

4. Снять верхнюю облицовку левой передней стойки кузова (подробнее, см. соответствующий раздел в главе Кузов).

5. Снять верхнюю облицовку левой средней стойки кузова.

6. Снять верхнюю облицовку левой задней стойки кузова.

7. Снять обивку потолка (подробнее, см. соответствующий раздел в главе Кузов).

8. Снять левую переднюю дренажную трубку.

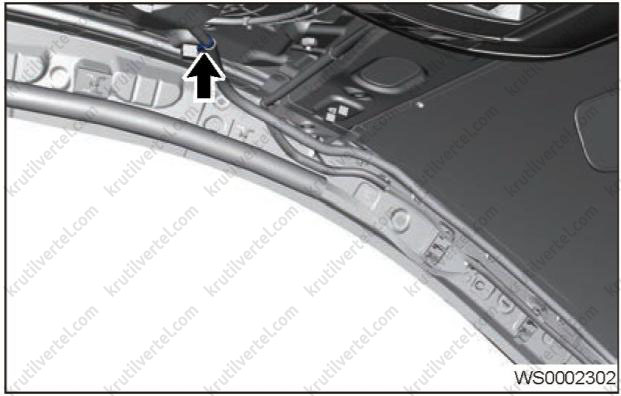

a. С помощью плоскогубцев снять хомут (показан стрелкой на рисунке ниже) крепления левой передней дренажной трубки.

b. Используя съемник панелей салона, осторожно отсоединить стяжки (показаны стрелками на рисунке ниже) левой передней дренажной трубки.

c. Отсоединить нижнюю часть передней дренажной трубки сдвижного люка (показана стрелкой на рисунке ниже) от заглушки большого круглого отверстия.

d. Снять левую переднюю дренажную трубку сдвижного люка.

9. Снять заднюю дренажную трубку сдвижного люка.

a. С помощью плоскогубцев снять хомут (показан стрелкой на рисунке ниже) крепления левой задней дренажной трубки.

b. Используя съемник панелей салона, осторожно снять стяжки (показаны стрелками на рисунке ниже) левой задней дренажной трубки.

c. Используя съемник панелей салона, осторожно снять стяжки (показаны стрелками на рисунке ниже) левой задней дренажной трубки

d. Отсоединить муфту (показана стрелкой на рисунке ниже) задней дренажной трубки сдвижного люка и снять дренажную трубку.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- После установки проверить дренажную трубку на предмет деформации во избежание проблем с дренажом или засорения.
- Убедиться, что губки на дренажной трубке установлены на место, и что дренажная трубка не поцарапана металлическими деталями.
- Конец дренажной трубки должен быть установлен на место и соединен с металлической панелью без люфта.

Сдвижной люк в крыше

Снятие

Внимание:
- Во избежание несчастных случаев при снятии сдвижного люка использовать средства индивидуальной защиты.
- При снятии сдвижного люка в крыше необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку потолка (подробнее, см. соответствующий раздел в главе Кузов).

4. Снять электропривод сдвижного люка.

5. Отсоединить дренажную трубку сдвижного люка.

6. Снять сдвижной люк.

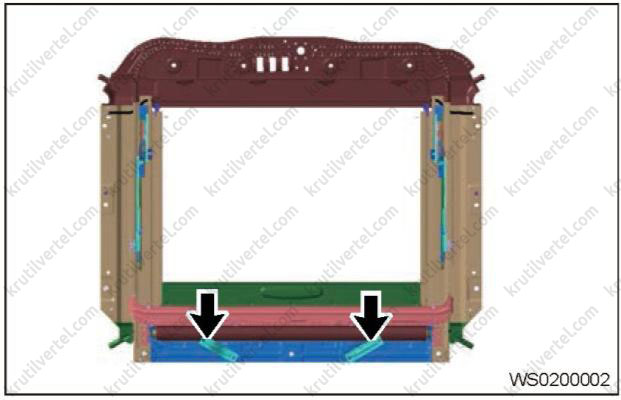

a. Выкрутить винты (показаны стрелками на рисунке ниже) крепления сдвижного люка и осторожно снять люк.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- При установке сдвижного люка подсоединить разъем и затянуть винт крепления заданным моментом.
- После установки сдвижного люка при открывании и закрывании не должно возникать посторонних шумов и сопротивления.

Солнцезащитная шторка сдвижного люка в крыше

Снятие

Внимание:
- Во избежание несчастных случаев при снятии солнцезащитной шторки использовать средства индивидуальной защиты.
- При снятии солнцезащитной шторки старайтесь не поцарапать внутреннюю отделку салона.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять солнцезащитную шторку сдвижного люка.

a. Сначала снять сливной канал, а затем открутите 4 винта с помощью крестовой отвертки.

b. Повернуть соединительный кронштейн, а затем выньте дренажный канал в горизонтальном направлении.

c. Выкрутить буферный блок с помощью крестовой отвертки, как показано на изображении ниже.

d. Выкрутить прижимной блок солнцезащитной шторки с помощью крестовой отвертки.

e. Вставить штифт диаметром 3 мм, как показано на рисунке (также вставить штифт диаметром 3 мм с другой стороны).

f. Снять нейлоновый шнур на солнцезащитной шторке с ролика и осторожно вытянуть ручку солнцезащитной шторки вдоль направляющей, стараясь не повредить ее.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
