Сиденья Omoda C5 с 2022 года

3. Сиденья

Рекомендации по диагностике

• Подсоединить диагностический тестер (с последней версией программного обеспечения) к диагностическому разъему (DLC), а затем подсоединить его к электронному блоку управления через сеть передачи данных.
• Убедиться в наличии неисправности, выполнить диагностические проверки и ремонтные процедуры.
• Если код DTC не удаляется, это указывает на наличие активной неисправности.
• Для измерения напряжения в цепях использовать только цифровой мультиметр.
• Посмотреть технические бюллетени, которые могут иметь отношение к этой неисправности.
• Визуально проверить соответствующий жгут проводов.
• Проверить и очистить все контакты контроллера бортовой электроники, подсоединенные к «массе» и связанные с последним кодом DTC.
• Если обнаружено несколько диагностических кодов, использовать электрические схемы и проверить, нет ли какой-либо общей цепи «массы» или питания, к которым относится DTC.
• Поиск и устранение периодических неисправностей

Если неисправность периодическая, выполнить следующие действия:

• Проверить, надежно ли подсоединен разъем.
• Проверить, нет ли следов износа, прокола, защемления или обрыва жгута проводов.
• Покачать соответствующий жгут проводов и разъем и понаблюдайте, не прерывается ли сигнал в соответствующей цепи.
• По возможности попытаться воспроизвести условия, при которых был обнаружен код DTC.
• Найти данные, которые изменились, или DTC, которые появились во время проверки с покачиванием жгута проводов.
• Убедиться в отсутствии поврежденных, изогнутых, выступающих или проржавевших контактов.
• Проверить и очистить все разъемы жгута проводов и точки соединения с «массой», связанные с кодом DTC.
• Если обнаружено несколько диагностических кодов, использовать электрические схемы и проверить, нет ли какой-либо общей цепи «массы» или питания, к которым относится DTC.
• Посмотреть технические бюллетени, которые могут иметь отношение к этой неисправности.

Проверка цепей и точек соединения с «массой»

Точки соединения с «массой» очень важны для правильного функционирования цепей. Точки соединения с «массой» часто подвергаются воздействию влаги, грязи и других агрессивных сред. Коррозия (ржавчина) может привести к увеличению сопротивления нагрузки. Эта ситуация может изменить параметры цепи. Цепи очень чувствительны к качеству соединения с «массой». Ослабленное или поврежденное коррозией соединение с «массой» может серьезно повлиять на цепь управления. Проверить точки соединения с «массой» следующим образом:

• Выкрутить болт или гайку соединения с «массой».
• Проверить, нет ли следов грязи, ржавчины и т. д. на контактных поверхностях.
• При необходимости очистить их, чтобы обеспечить надежный контакт.
• Установить на место и надежно затянуть болт или гайку соединения с «массой».
• Проверить, не влияет ли дополнительное оборудование на цепь соединения с «массой».
• Если несколько жгутов проводов обжаты в одной клемме соединения с «массой», проверить надежность обжима. Убедиться в том, что все жгуты проводов чистые и надежно зафиксированы, точки соединения с «массой» исправны.

Передние сиденья

Снятие

Примечание:
- Порядок сборки аналогичен для сиденья переднего пассажира и сиденья водителя.
- Действия, перечисленные ниже, относятся к сборке сиденья водителя.

Внимание:
- Во избежание несчастных случаев, при снятии сиденья водителя обязательно использовать средства индивидуальной защиты.
- При снятии сиденья водителя необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии сиденья водителя соблюдать осторожность, чтобы не допустить повреждения внутренних поверхностей и лакокрасочного покрытия кузова.

1. Снять сиденье водителя.

a. Нажать переключатель продольной регулировки и переместить сиденье в крайнее заднее положение.

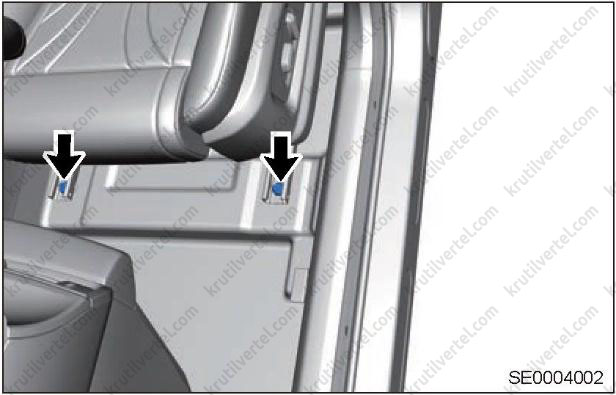

b. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) в передней части сиденья. Момент затяжки при установке: 25 ± 4 Н∙м.

c. Как показано на рисунке, нажать переключатель продольной регулировки и переместить сиденье в крайнее переднее положение.

d. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) с обратной стороны сиденья. Момент затяжки при установке: 25 ± 4 Н∙м.

2. Выключить все электрооборудование и зажигание.

3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

e. Отсоединить разъемы (показаны стрелками на рисунке ниже) жгута проводов под сиденьем.

f. Снять сиденье водителя в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- Во избежание несчастных случаев, при установке сиденья обязательно использовать средства индивидуальной защиты.
- При установке сиденья соблюдать осторожность, чтобы не повредить лакокрасочное покрытие кузова.
- При установке сиденья соблюдать осторожность, чтобы не поцарапать или не повредить напольное покрытие.

Проверка

1. После завершения установки сиденья убедиться в том, что работают все функции сиденья.

a. При перемещении сиденья в крайнее переднее и крайнее заднее положение путем нажатия переключателя электропривода регулировки проверить наличие следующих неисправностей: затрудненное перемещение, высокое сопротивление перемещению, заклинивание, шум электропривода. При возникновении вышеуказанных условий выполнить ремонт или замену.

Примечание:
Полный ход продольной регулировки сиденья составляет 240 мм. Сиденье может перемещаться на 200 мм вперед и 40 мм назад.

b. С помощью электропривода максимально откиньте спинку назад и убедиться в отсутствии следующих неисправностей: избыточный наклон, заклинивание, шум электропривода и т. д. При возникновении вышеуказанных условий выполнить ремонт или замену.

Примечание:
Расчетный угол наклона спинки составляет 25°; регулировка осуществляется на 30° вперед и на 50° назад.

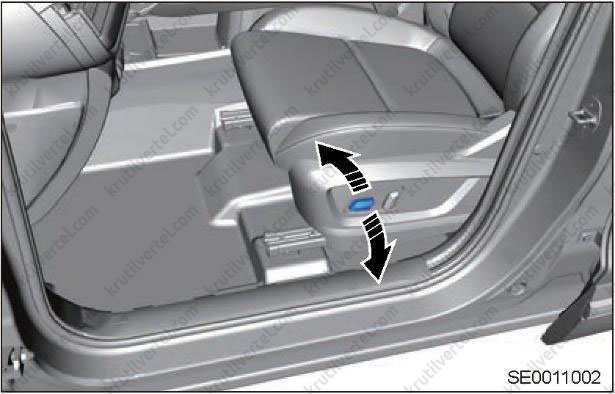

c. Наклонить подушку сиденья на максимальный и минимальный угол, нажав на переключатель электропривода регулировки высоты (доступно только для сиденья водителя), и проверить наличие следующих неисправностей: затрудненное изменение положения, заклинивание, шум электропривода и т. д. При возникновении вышеуказанных условий выполнить ремонт или замену.

2. Проверить датчик наличия пассажира на переднем сиденье.

a. Отсоединить разъем (показан стрелкой на рисунке ниже) жгута проводов датчика пассажира на переднем сиденье.

b. С помощью цифрового мультиметра измерьте сопротивление датчика наличия пассажира на переднем сиденье. Заданное значение сопротивления указано в следующей таблице.

3. Проверить питание электрооборудования сиденья.

a. Отсоединить разъем B-121 электропитания сиденья. С помощью мультиметра измерьте напряжение между контактами B-121 (1) и B-121 (2), чтобы убедиться в исправности системы электропитания.

b. С помощью пробника с контрольной лампой мощностью 21 Вт измерьте нагрузку между контактами B-121 (1) и B-121 (2), чтобы убедиться в исправности системы электропитания.

Задние сиденья

Снятие

Примечание:
- Порядок проверки аналогичен для подголовников левого и правого заднего сиденья.
- Описанные ниже действия относятся к подголовнику заднего левого сиденья.

Внимание:
- Во избежание несчастных случаев, при снятии заднего сиденья обязательно использовать средства индивидуальной защиты.
- При снятии заднего сиденья необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии заднего сиденья соблюдать осторожность, чтобы не допустить повреждения внутренних поверхностей и лакокрасочного покрытия кузова.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять коврик багажного отделения.

4. Снять подголовник заднего сиденья.

a. Как показано на рисунке, нажать кнопку разблокировки направляющей подголовника заднего сиденья (с кнопкой) и снять подголовник.

5. Снять подушку заднего сиденья.

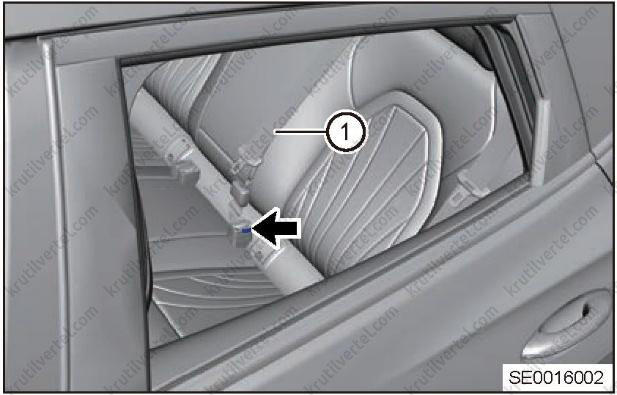

a. С помощью съемника панелей салона поддеть концевой выключатель замка ремня безопасности среднего места заднего сиденья и высвободите этот ремень (1).

b. Нажать рычаги (1) и откиньте вперед спинку заднего сиденья.

c. Выкрутить болты крепления (показаны стрелками на рисунке ниже) задней части подушки заднего сиденья к кузову. Момент затяжки при установке: 50 ± 5,0 Н∙м.

d. Слегка приподнять одну сторону подушки заднего сиденья и отсоединить фиксатор, установленный между подушкой и кузовом.

e. Снять подушку заднего сиденья.

6. Снять спинку заднего сиденья.

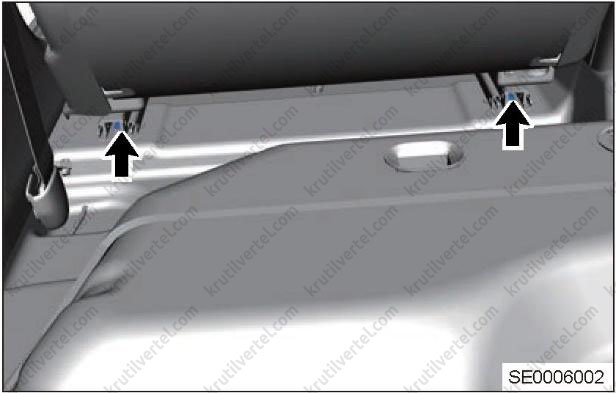

a. Выкрутить 5 болтов крепления (показаны стрелками на рисунке ниже) спинки заднего сиденья к кузову. Момент затяжки при установке: 50 ± 5,0 Н∙м.

b. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) спинки сиденья к кузову. Момент затяжки при установке: 50 ± 5,0 Н∙м.

c. Снять спинку заднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- Во избежание несчастных случаев, при установке заднего сиденья обязательно использовать средства индивидуальной защиты.
- При установке заднего сиденья соблюдать осторожность, чтобы не повредить лакокрасочное покрытие кузова.
- При установке заднего сиденья соблюдать осторожность, чтобы не поцарапать и не повредить коврик.

Проверка

1. После завершения установки убедиться в том, что все основные функции заднего сиденья работают нормально:

a. Нажать выключатели разблокировки спинки заднего сиденья и откиньте ее вперед, чтобы проверить отсутствие затруднений при этой операции, возможность установки спинки на прежнее место и т. д. При возникновении вышеуказанных условий выполнить ремонт или замену.

Примечание:
Расчетный угол наклона спинки составляет 25°; регулировка осуществляется на 100° вперед и на 0° назад.

b. Убедиться в том, что подушка заднего сиденья зафиксирована. При возникновении вышеуказанных условий своевременно заменить фиксаторы подушки.

c. Выдвигая и опуская подголовник заднего сиденья, проверить отсутствие заедания, постороннего шума и т. д. При возникновении вышеуказанных условий выполнить ремонт или замену.

Разборка

Внимание:
- Во избежание несчастных случаев, при разборке заднего сиденья обязательно использовать средства индивидуальной защиты.
- При сборке заднего сиденья необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.
- При снятии заднего сиденья соблюдать осторожность, чтобы не допустить повреждения внутренних поверхностей и лакокрасочного покрытия кузова.

1. Снять центральный подлокотник заднего сиденья.

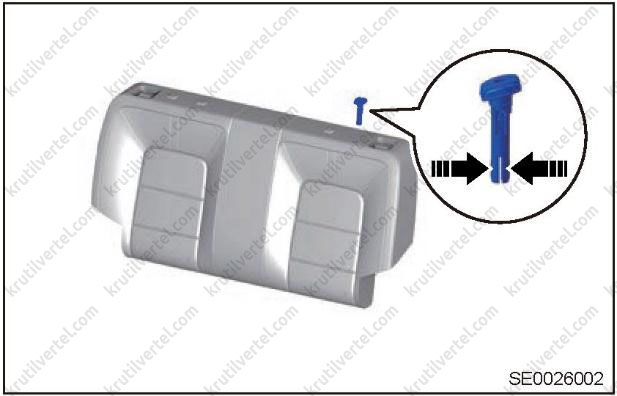

a. С помощью отвертки, обернутой защитной лентой, поддеть декоративную крышку (показана стрелкой на рисунке ниже) центрального подлокотника.

b. Снять центральный подлокотник (1), перемещая его в направлении стрелки, как показано на рисунке.

2. Снять облицовки механизмов разблокировки спинки заднего сиденья и ремня безопасности среднего места заднего сиденья.

a. С помощью съемника панелей салона поддеть облицовки (1) механизмов разблокировки спинки заднего сиденья и облицовку (2) ремня безопасности среднего места.

3. Снять крышки анкеров для крепления страховочных строп детских кресел.

a. С помощью съемника панелей салона поддеть левое крепление детского удерживающего устройства (1).

4. Снять направляющую подголовника заднего сиденья.

a. Расстегните застежки-молнии (показаны стрелками на рисунке ниже) на тыльной части спинки заднего сиденья.

b. Снять пластиковую накладку спинки сиденья.

c. Нажать в направлении стрелки, показанной на рисунке, и, удерживая нижнюю часть направляющей подголовника заднего сиденья, снять ее.

Сборка

1. Сборка выполняется в последовательности обратной разборке.

Внимание:
- Во избежание несчастных случаев, при сборке заднего сиденья обязательно использовать средства индивидуальной защиты.
- При сборке заднего сиденья соблюдать осторожность, чтобы не повредить обивку сиденья.
- При сборке заднего сиденья заменить поврежденные фиксаторы и ленту.
- При сборке заднего сиденья следить за тем, чтобы его обивка оставалась чистой и опрятной, а также чтобы на поверхности сиденья не образовывались складки.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:
- Во избежание несчастных случаев, при установке заднего сиденья обязательно использовать средства индивидуальной защиты.
- При установке заднего сиденья соблюдать осторожность, чтобы не повредить лакокрасочное покрытие кузова.
- При установке заднего сиденья соблюдать осторожность, чтобы не поцарапать и не повредить коврик.
