Двери Omoda C5 с 2022 года

4. Двери

Замки дверей

Замена защелки капота

Снятие

Внимание:

Во избежание несчастных случаев, при снятии защелки капота обязательно использовать необходимые средства индивидуальной защиты.

При снятии защелки капота соблюдать осторожность, чтобы не допустить повреждения окрашенных поверхностей кузова.

1. Выкрутить 3 гайки крепления (показаны стрелками на рисунке ниже) замка капота. Крутящий момент: 9 ± 1,5 Н∙м.

2. Отсоединить трос привода защелки капота (1) от паза и снять замок капота.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Проверить, нормально ли открывается и закрывается капот после установки замка капота.

Замена троса привода защелки капота

Снятие

Внимание:

Во избежание несчастных случаев, при снятии троса привода защелки капота обязательно использовать необходимые средства индивидуальной защиты.

При снятии троса привода защелки капота соблюдать осторожность, чтобы не повредить внутренние поверхности и лакокрасочное покрытие.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять крыло.

4. Снять защелку капота.

5. Отсоединить фиксаторы (показаны стрелками на рисунке ниже) от троса привода защелки капота.

6. Отсоединить фиксаторы (показаны стрелками на рисунке ниже) от троса привода защелки капота.

7. Отсоединить трос привода защелки капота (1) от паза и снять замок капота.

8. Отсоединить трос привода защелки капота (1) от ручки отпирания капота, как показано на изображении ниже.

9. Снять троса привода защелки капота.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Проверить, нормально ли открывается и закрывается капот после установки замка капота.

Замена замка передней двери

Снятие

Внимание:

Во избежание несчастных случаев, при снятии защелки замка передней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии замка передней двери соблюдать осторожность, чтобы не поцарапать элементы отделки и лакокрасочное покрытие.

Для правой и левой стороны используются одинаковые действия. Действия, перечисленные ниже, относятся к левой стороне.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку левой передней двери.

4. Снять защитную прокладку левой передней двери.

5. Снять заднюю направляющую стекла левой передней двери.

6. С помощью съемника панелей салона аккуратно освободить зажим кабеля (показан стрелкой на рисунке ниже).

7. Отсоединить разъем (показан стрелкой на рисунке ниже) замка передней левой двери.

8. Отсоединить фиксатор (показан стрелкой на рисунке ниже) крепления рычага замочного цилиндра левой двери к рычагу защелки замка.

9. Отсоединить тягу наружной ручки передней двери (показана стрелкой на рисунке ниже) от паза в основании ручки передней двери.

10. Выкрутить 3 винта крепления (показаны стрелками на рисунке ниже) замка передней двери и снять замок передней двери. Крутящий момент: 9 ± 1 Н∙м.

Проверка

1. Подать напряжение аккумуляторной батареи на контакты электропривода защелки замка передней двери и проверить, нормально ли работает защелка замка передней двери в соответствии с данными таблицы, приведенной ниже.

Примечание

Если результат не соответствует заданному, заменить защелку замка передней двери.

Установка

Внимание:

При установке замка передней двери убедиться в том, что разъем исправен.

При установке замка передней двери убедиться в том, что хомуты и кабели установлены правильно.

Проверить, нормально ли работает замок передней двери после его установки.

Замена замочного цилиндра передней двери

Снятие

Внимание:

Во избежание несчастных случаев, при снятии замочного цилиндра передней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии замочного цилиндра передней двери соблюдать осторожность, чтобы не повредить лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку левой передней двери.

4. Снять защитную прокладку левой передней двери.

5. Отсоединить рычаг замочного цилиндра (показан стрелкой на рисунке ниже).

6. Снять защитную крышку наружной ручки передней двери (показана стрелкой на рисунке ниже).

7. Выкрутить винт (показан стрелкой на рисунке ниже) крепления замочного цилиндра и снять замочный цилиндр и крышку ручки передней двери. Крутящий момент: 5 ± 1 Н∙м.

8. Вставить ключ в отверстие крышки замочного цилиндра, аккуратно приподнять крышку замочного цилиндра, или с помощью отвертки, обернутой изолентой, освободить защелки (показаны стрелками на рисунке ниже) и отделить крышку ручки передней двери (1) от замочного цилиндра передней двери (2).

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Установить фиксаторы на рычаг при установке замочного цилиндра передней двери.

Проверить, правильно ли работает замочный цилиндр передней двери после его установки.

Замена фиксатора замка передней двери

Снятие

Внимание:

Во избежание несчастных случаев, при снятии фиксатора замка передней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии фиксатора замка передней двери соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

Для правой и левой стороны используются одинаковые действия. Действия, перечисленные ниже, относятся к левой стороне.

1. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) фиксатора замка передней двери и снять фиксатор (1). Крутящий момент: 23 ± 2 Н∙м.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Перед установкой отрегулировать положение фиксатора замка таким образом, чтобы цилиндр фиксатора входил в середину паза защелки замка двери для обеспечения нормального открывания и закрывания двери.

Замена фиксатора замка задней двери

Снятие

Внимание:

Во избежание несчастных случаев, при снятии замка задней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии замка задней двери соблюдать осторожность, чтобы не поцарапать внутреннюю поверхность кузова и лакокрасочное покрытие.

Для правой и левой стороны используются одинаковые действия. Действия, перечисленные ниже, относятся к левой стороне.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку левой задней двери.

4. Снять защитную прокладку левой задней двери.

5. Снять заднюю направляющую стекла левой задней двери.

6. С помощью съемника панелей салона аккуратно освободить зажим кабеля (показан стрелкой на рисунке ниже).

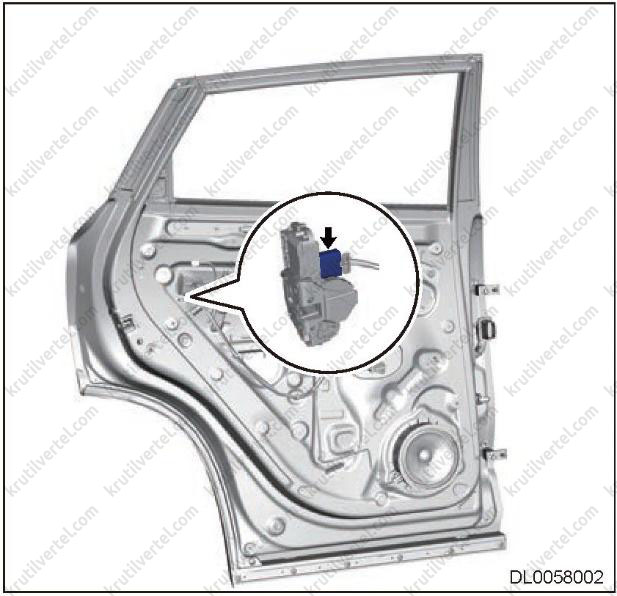

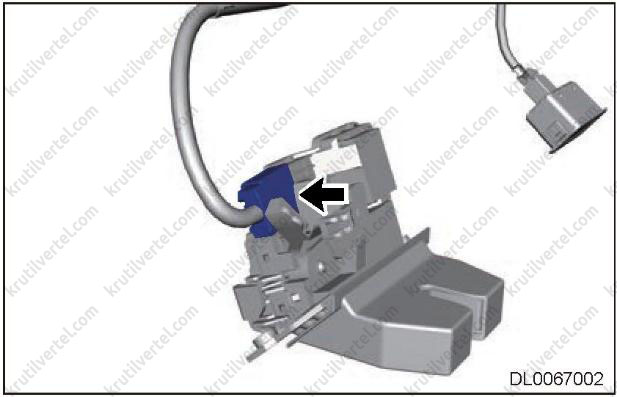

7. Отсоединить разъем (показан стрелкой на рисунке ниже) от замка задней двери.

8. Отсоединить тягу наружной ручки задней двери (показана стрелкой на рисунке ниже) от фиксатора в основании ручки задней двери.

9. Выкрутить 3 винта крепления (показаны стрелками на рисунке ниже) замка задней двери и снять замок задней двери. Крутящий момент: 9 ± 1 Н∙м.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

При установке замка задней двери убедиться в том, что разъем установлен правильно.

При установке замка задней двери убедиться в том, что кабель установлен правильно.

После установки защелки замка задней двери убедиться в том, что защелка задней двери работает нормально.

Замена фиксатора замка задней двери

Снятие

Внимание:

Во избежание несчастных случаев, при снятии фиксатора замка задней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии фиксатора замка задней двери соблюдать осторожность, чтобы не допустить повреждения лакокрасочного покрытия кузова.

Для правой и левой стороны используются одинаковые действия. Действия, перечисленные ниже, относятся к левой стороне.

1 Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) с фиксатора замка задней двери и снять фиксатор. Крутящий момент: 23 ± 2 Н∙м.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Замена фиксатора двери багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев, при снятии защелки замка двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии замка двери багажного отделения соблюдать осторожность, чтобы не допустить повреждения элементов отделки салона и лакокрасочного покрытия кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять нижнюю облицовку двери багажного отделения.

4. Отсоединить разъем (показан стрелкой на рисунке ниже) замка двери багажного отделения.

5. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) защелки замка двери багажного отделения и снять защелку замка. Крутящий момент: 23 ± 2 Н∙м.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Проверить правильность установки разъема при установке замка двери багажного отделения.

Проверить, нормально ли функционирует дверь багажного отделения после установки замка двери багажного отделения.

Замена фиксатора замка двери багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев, при снятии фиксатора замка двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии фиксатора замка двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

1. Снять заглушку с фиксатора замка двери багажного отделения.

2. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) фиксатора защелки замка двери багажного отделения и снять фиксатор (1). Крутящий момент: 23 ± 2 Н∙м.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Наружная ручка двери с емкостным выключателем

Определение принципа запирания и отпирания с помощью наружной ручки

Дверная ручка и ключ связаны с помощью радиосвязи. Ручка двери оснащена емкостным датчиком. При касании пальцами области измерения датчик определяет изменение емкости, тем самым инициируя процесс поиска ключа.

1. Короткое замыкание или обрыв цепи электропитания антенны ручки.

Функция отпирания или запирания с помощью ручки не срабатывает в случае короткого замыкания или обрыва, и при этом система PEPS регистрирует код неисправности. После устранения неисправности необходимо выполнить отпирание и запирание с помощью беспроводного ключа, после чего работа функции будет восстановлена.

2. Присутствие воды, грязи, льда или снега в зоне обнаружения ручки.

Искажающий шум, вызванный присутствием воды, грязи, льда и снега, мешает обнаружению емкости с помощью датчика в антенне ручки, и при этом антенна переходит в режим самозащиты или экранирования функции измерения емкости, что приводит к снижению чувствительности отпирания и запирания, а в крайних случаях функция отпирания и запирания будет временно недоступна.

Протереть ручку и подождать приблизительно 15 с, пока функция автоматически не вернется в нормальное состояние. Если ручка замерзла или в нее попала вода, необходимо обеспечить удаление воды.

3. В дождливые дни на ручку постоянно попадают капли дождя.

Под воздействием капель дождя датчик в ручке будет постоянно измерять изменение емкости. При этом во избежание ложного срабатывания антенна на ручке переходит в режим дождя. В этом режиме время обнаружения запирания увеличивается, а чувствительность для процесса отпирания и запирания снижается.

После прекращения дождя функция вернется в нормальное состояние автоматически в течение 3,5 минут.

4. Электромагнитные помехи и экранирование.

На радиосвязь влияют электромагнитные волны и эффект экранирования. Если есть источник помех, он будет препятствовать нормальной связи между беспроводным ключом и антенной. Если беспроводной ключ или ручка оснащены декоративной крышкой, содержащей металлический компонент, это приводит к ослаблению силы сигнала связи. В этом случае функция отпирания и запирания может не работать или работать нечетко.

Функция восстанавливается автоматически после того, как источник помех или экранирования будет удален.

Снятие

Внимание:

Во избежание несчастных случаев, при снятии ручки с емкостным датчиком обязательно использовать средства индивидуальной защиты.

При снятии ручки с емкостным датчиком соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку левой передней двери.

4. Снять защитную прокладку левой передней двери.

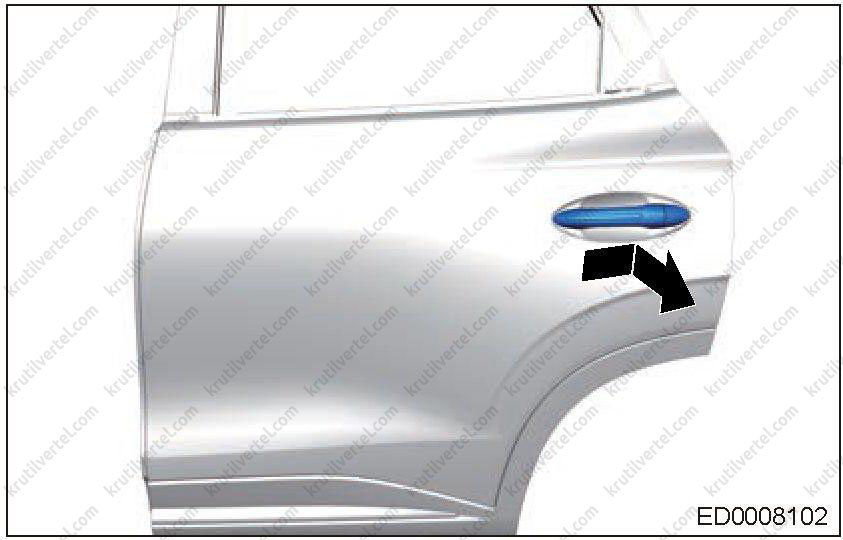

5. Освободить защелку (показана стрелкой на рисунке ниже) крепления рычага замочного цилиндра к защелке замка передней двери.

6. Снять защитную крышку наружной ручки передней двери (показана стрелкой на рисунке ниже).

7. Выкрутить винт крепления (показан стрелкой на рисунке ниже) замочного цилиндра передней двери и снять замочный цилиндр и крышку ручки передней двери. Крутящий момент: 5 ± 1 Н∙м.

8. Отсоединить разъем жгута проводов (показан стрелкой на рисунке ниже) наружной ручки передней левой двери.

9. Снять наружную ручку передней левой двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Двери

Компоненты

*Передняя дверь*

1. Внешний нижний уплотнитель стекла передней левой двери
2. Наружная ручка передней левой двери
3. Защитная крышка замочного цилиндра передней левой двери
4. Цилиндр замка боковой двери
5. Замок левой передней двери
6. Передняя левая дверь без фурнитуры
7. Левое наружное зеркало заднего вида
8. Внутренний нижний уплотнитель стекла передней левой двери
9. Стекло левой передней двери
10. Уплотнитель стекла передней левой двери
11. Уплотнитель проема передней левой двери
12. Петля передней левой двери
13. Основание наружной ручки передней левой двери
14. Петля передней левой двери
15. Ограничитель передней двери
16. Низкочастотный динамик передней двери
17. Пылевлагозащитная пленка передней левой двери
18. Металлический кронштейн передней двери
19. Облицовка задней левой двери
20. Вкладка ниши ручки
21. Переключатель стеклоподъемника двери водителя
22. Внутренняя ручка передней левой двери
23. Декоративная крышка

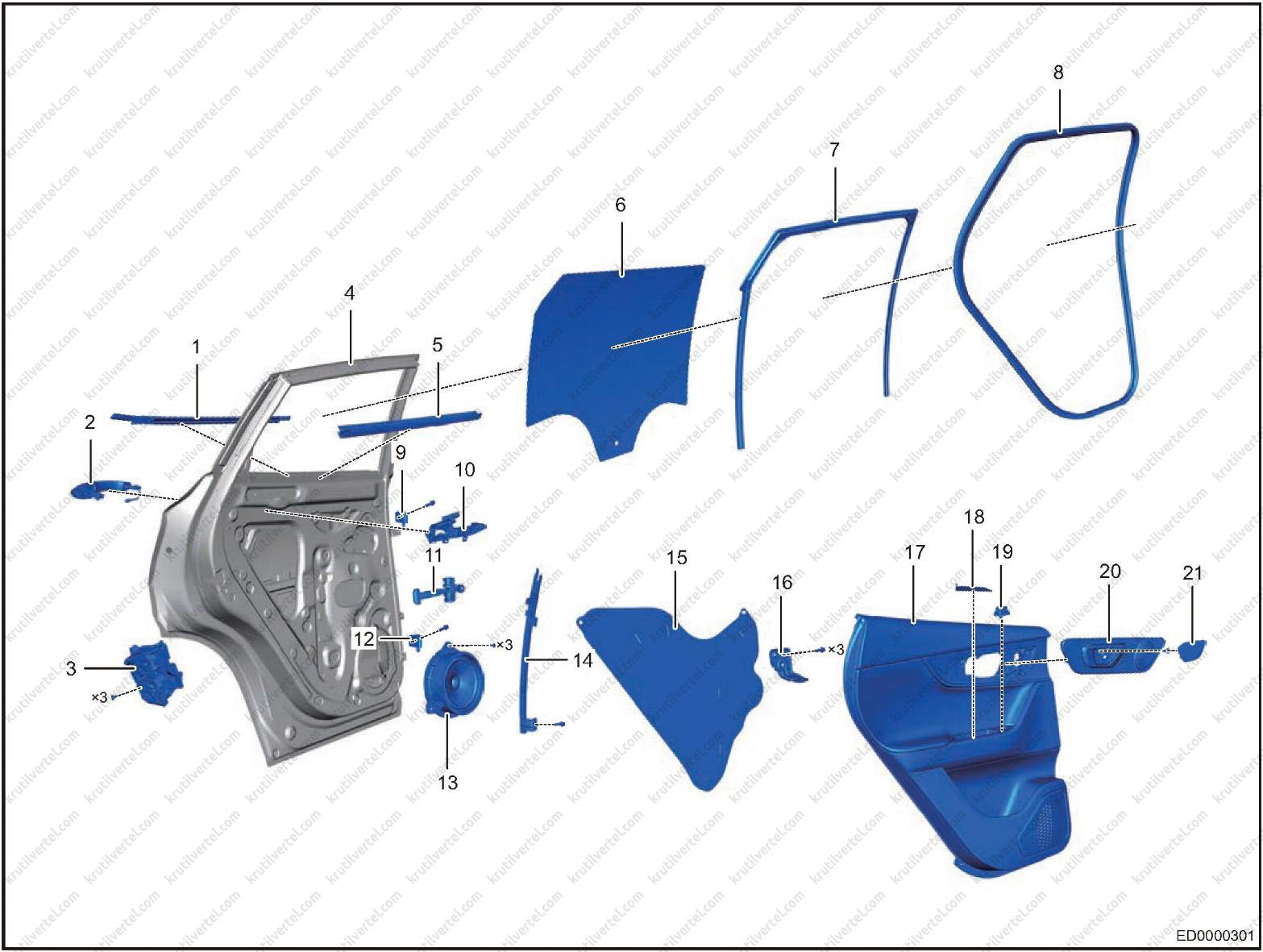

*Задняя дверь*

1. Наружный нижний уплотнитель стекла задней левой двери
2. Наружная ручка задней двери
3. Замок левой задней двери
4. Левая задняя дверь без фурнитуры
5. Внутренний нижний уплотнитель стекла
6. Стекло левой задней двери
7. Уплотнитель стекла задней левой двери
8. Уплотнитель проема задней левой двери
9. Петля передней левой двери
10. Опора наружной ручки задней левой двери
11. Ограничитель задней двери
12. Петля передней левой двери
13. Низкочастотный динамик задней двери
14. Задняя нижняя направляющая стекла задней левой двери
15. Пылевлагозащитная пленка задней левой двери
16. Металлический кронштейн задней левой двери
17. Облицовка задней левой двери
18. Вкладка ниши ручки
19. Одиночный переключатель стеклоподъемника двери
20. Внутренняя ручка задней левой двери
21. Декоративная крышка

*Дверь багажного отделения*

1. Переключатель регулировки положения остановки двери багажного отделения
2. Блок управления приводом двери багажного отделения с электроприводом
3. Верхний левый кронштейн двери багажного отделения
4. Левая электрическая опора
5. Левая контактная полоса защиты от защемления
6. Петля двери багажного отделения
7. Петля двери багажного отделения
8. Дверь багажного отделения без фурнитуры
9. Регулируемый упор капота
10. Правая контактная полоса защиты от защемления
11. Правый газовый упор
12. Нижний левый кронштейн двери багажного отделения
13. Левая облицовка двери багажного отделения
14. Правая облицовка двери багажного отделения
15. Нижняя облицовка двери багажного отделения

Внутренняя панель передней двери

Снятие

Примечание:

Для правой и левой сторон используется аналогичный порядок.

Операции, описанные ниже, относятся к левой стороне.

Внимание:

Во избежание несчастных случаев, при снятии внутренней панели передней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии внутренней панели передней двери соблюдать осторожность, чтобы не повредить ее.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять внутреннюю панель левой передней двери.

a. С помощью съемника панелей салона поддеть заглушку винта крепления внутренней ручки (показана стрелкой на рисунке ниже).

b. Снять прокладку (показана стрелкой на рисунке ниже) накладки внутренней ручки.

c. Выкрутить 1 винт крепления (показан стрелкой на рисунке ниже) панели двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

d. Выкрутить 1 винт крепления (показан стрелкой на рисунке ниже) панели двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

e. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) с нижней части панели двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

f. С помощью съемника панелей салона аккуратно поддеть фиксаторы панели передней двери и снять панель передней двери в направлении, показанном стрелкой на рисунке.

g. Отсоединить трос (показан стрелкой на рисунке ниже) от внутренней ручки передней двери.

h. Отсоединить разъем (показан стрелкой на рисунке ниже) жгута проводов переключателя стеклоподъемника передней двери.

j. Снять внутреннюю панель передней левой двери.

4. Снять внутреннюю ручку передней двери.

a. Выкрутить 10 винтов крепления (показаны стрелками на рисунке ниже) внутренней ручки передней двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

b. Снять внутреннюю ручку передней двери.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

При установке внутренней панели передней двери заменить поврежденные фиксаторы.

При установке внутренней панели передней двери установить отсоединенные разъемы.

После установки внутренней панели передней двери проверить работу всех функций.

Передняя дверь

Снятие

Примечание:

Для правой и левой сторон используется аналогичный порядок.

Операции, описанные ниже, относятся к левой стороне.

При снятии передней двери необходима помощь другого человека для поддержки двери, чтобы предотвратить падение передней двери во время работы, что может привести к несчастным случаям.

Внимание:

Во избежание несчастных случаев, при снятии передней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии передней двери соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять внутреннюю панель левой передней двери.

4. Снять защитную пленку левой передней двери.

a. Отсоединить разъем (показан стрелкой на рисунке ниже) левого зеркала заднего вида.

b. Отсоединить разъем (1) широкополосного динамика.

c. Выкрутить 3 болта крепления (показаны стрелками на рисунке ниже) и снять металлический кронштейн передней левой двери. Момент затяжки при установке: 5 ± 1,0 Н∙м.

d. Как показано на рисунке, снять защитную пленку (1) передней левой двери, аккуратно оттягивая ее по краям, начиная с одного из углов.

Примечание:

При снятии защитной пленки соблюдать осторожность, чтобы не повредить переднюю дверь.

После снятия установить защитную пленку передней двери надлежащим образом и следить за тем, чтобы клейкая часть защитной пленки не прилипла к другим компонентам.

5. Снять широкополосный динамик левой передней двери.

6. Снять нижний уплотнитель стекла передней левой двери.

7. Снять верхний уплотнитель стекла передней двери.

8. Снять стекло передней двери.

9. Снять электрический стеклоподъемник передней двери.

10. Снять защелку замка передней левой двери.

11. Снять наружную ручку левой передней двери.

a. С помощью съемника панелей салона поддеть крышку замка передней левой двери (показана стрелкой на рисунке ниже).

b. Ослабить затяжку винта крепления (показан стрелкой на рисунке ниже) наружной ручки передней двери и снять цилиндр (1) замка.

c. Отсоединить разъем (показан стрелкой на рисунке ниже) датчика ручки левой двери.

d. Сдвинуть и потянуть наружную ручку передней двери в направлении, показанном стрелкой на рисунке, и снять ее.

Отворачивать винт крепления крышки наружной ручки передней двери не требуется, поскольку винт крепления является частью основания ручки передней двери.

12. Снять гнездо наружной ручки передней левой двери.

a. Выкрутить винт крепления (показан стрелкой на рисунке ниже) гнезда наружной ручки передней двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

b. Отсоединить фиксаторы от соединительной тяги замка двери и снять гнездо наружной ручки передней левой двери.

13. Снять прокладку наружной ручки передней левой двери.

a. Отсоединить фиксаторы на передней прокладке наружной ручки передней двери и снять переднюю прокладку (1) наружной ручки левой передней двери.

b. Отсоединить фиксаторы на задней прокладке наружной ручки передней двери и снять заднюю прокладку (2) наружной ручки левой передней двери.

14. Снять уплотнитель проема передней левой двери.

a. Отсоединить фиксаторы крепления уплотнителя проема передней левой двери и снять уплотнитель (1).

15. Отсоединить разъем жгута проводов передней левой двери.

a. С помощью отвертки, обернутой защитной лентой, снять пыльник жгута проводов передней двери.

b. С помощью отвертки, обмотанной защитной лентой, освободить фиксаторы (показаны стрелками на рисунке ниже) разъема жгута проводов передней левой двери.

c. Отсоединить разъем (показан стрелкой на рисунке ниже) жгута проводов левой передней двери

16. Снять ограничитель передней левой двери.

a. Выкрутить гайку крепления (1) ограничителя к двери. Момент затяжки при установке: 9 ± 1,0 Н∙м.

b. Выкрутить болт крепления (показан стрелкой на рисунке ниже) ограничителя к двери. Момент затяжки при установке: 32 ± 2,5 Н∙м.

c. Снять ограничитель передней левой двери.

17. Снять переднюю левую дверь.

a. Отсоединить разъем жгута проводов передней левой двери.

b. Снять ограничитель передней левой двери.

c. Выкрутить болт крепления (показан стрелкой на рисунке ниже) двери к верхней петле. Момент затяжки при установке: 55 ± 5,0 Н∙м.

d. Выкрутить болт крепления (показан стрелкой на рисунке ниже) двери к нижней петле. Момент затяжки при установке: 55 ± 5,0 Н∙м.

e. Снять переднюю левую дверь.

18. Снять петли передней левой двери.

a. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) верхней петли двери к крылу. Момент затяжки при установке: 32 ± 3,0 Н∙м.

b. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) нижней петли к кузову. Момент затяжки при установке: 32 ± 3,0 Н∙м.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

При установке внутренней панели передней двери заменить поврежденные фиксаторы.

Наклеить защитную пленку в указанном правильном и симметричном положении между левой и правой сторонами и не закрывать отверстия для установки необходимых компонентов.

НЕ тянуть за защитную пленку, если она прилипла. Она должна быть установлена в исходное положение. Перед установкой следует убедиться в отсутствии загрязнения на покрываемой поверхности.

После установки защитная пленка не должна иметь дефектов, таких как морщины, пузыри, складки и т. д.

Установленная защитная пленка должна быть надежно приклеена. Наклеивание защитной пленки должно выполняться за один раз. Не допускать повторного приклеивания.

Примечание:

При установке передней двери необходима помощь другого человека для ее удержания, чтобы предотвратить падение передней двери во время работы, что может привести к несчастным случаям.

Во избежание несчастных случаев, при установке передней двери обязательно использовать необходимые средства индивидуальной защиты.

Регулировка

1. Отрегулировать положение передней двери.

a. Ослабить затяжку болтов крепления петель передней двери к кузову и отрегулировать положение передней двери в направлении, показанном стрелками на рисунке.

b. После регулировки затянуть болты крепления шарнирной петли к передней двери с заданным моментом затяжки. Момент затяжки при установке: 32 ± 3,0 Н∙м.

c. Ослабить затяжку болтов крепления шарнирной петли к передней двери и отрегулировать положение передней двери в направлении, показанном стрелками на рисунке.

d. После регулировки затянуть болты крепления шарнирной петли к передней двери с заданным моментом затяжки. Момент затяжки при установке: 32 ± 3,0 Н∙м.

e. Заданная величина зазоров передней двери по отношению к смежным деталям показана на рисунке.

f. После регулировки убедиться в том, что зазор между передней и задней дверями находится в пределах заданного диапазона. Стандартная высота центровки: 4,0 ± 0,7 мм.

g. После регулировки убедиться в том, что зазор между передней дверью и крылом находится в пределах заданного диапазона. Стандартная высота центровки: 3,7 (+ 0,7/– 1,0) мм.

2. Отрегулировать фиксатор замка передней двери.

a. Ослабить затяжку болтов крепления фиксатора замка передней двери и постучите по нему пластиковым молотком в направлении, показанном стрелкой, чтобы отрегулировать положение фиксатора замка.

b. После регулировки затянуть болты крепления фиксатора замка передней двери с заданным моментом затяжки. Момент затяжки при установке: 25 ± 3,75 Н∙м.

Проверка

1. Во время установки проверить переднюю дверь на наличие износа или деформации и при необходимости выполнить соответствующий ремонт.

2. Убедиться в том, что установлены все болты крепления. При необходимости затянуть их с заданным моментом затяжки.

3. Убедиться в том, что зазор и относительное положение между передней дверью и всеми деталями находятся в пределах заданного диапазона. При необходимости выполнить регулировку.

Внутренняя панель облицовки задней двери

Снятие

Примечание:

Для правой и левой сторон используется аналогичный порядок.

Операции, описанные ниже, относятся к левой стороне.

Внимание:

Во избежание несчастных случаев, при снятии внутренней панели задней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии внутренней панели задней двери соблюдать осторожность, чтобы не повредить ее.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять внутреннюю панель задней левой двери.

a. С помощью съемника панелей салона аккуратно поддеть заглушку крепления внутренней ручки (показана стрелкой на рисунке ниже).

a. Выкрутить винт крепления (показан стрелкой на рисунке ниже). Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

b. Снять прокладку (показана стрелкой на рисунке ниже) накладки внутренней ручки.

c. Выкрутить винт крепления (показан стрелкой на рисунке ниже) на задней стороне накладки блока ручки задней левой двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

d. Выкрутить 2 винта крепления (показаны стрелками на рисунке ниже) с нижней стороны внутренней панели задней левой двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

e. С помощью съемника панелей салона поддеть фиксаторы на внутренней панели задней двери и снять панель в направлении, показанном стрелкой.

f. Отсоединить разъем низкочастотной антенны (показан стрелкой на рисунке ниже).

g. Отсоединить трос (показан стрелкой на рисунке ниже) внутренней ручки отпирания замка задней двери.

h. Отсоединить разъем (показан стрелкой на рисунке ниже) переключателя электрического стеклоподъемника задней двери.

i. Снять внутреннюю панель задней левой двери.

4. Снять внутреннюю ручку задней двери.

a. Выкрутить 10 винтов крепления (показаны стрелками на рисунке ниже) внутренней ручки задней двери. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

b. С помощью съемника панелей салона поддеть фиксаторы на внутренней ручке отпирания замка задней двери и снять ручку.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

При установке внутренней панели задней двери заменить поврежденные фиксаторы.

После установки внутренней панели задней двери проверить, правильно ли работает внутренняя ручка.

Задняя дверь в сборе

Снятие

Внимание:

Для правой и левой стороны используются одинаковые действия. Действия, перечисленные ниже, относятся к левой стороне.

При снятии задней двери необходима помощь другого человека для ее удержания от падения и предотвращения несчастных случаев в процессе работы.

Во избежание несчастных случаев, при снятии задней двери обязательно использовать необходимые средства индивидуальной защиты.

При снятии задней двери соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять внутреннюю панель задней левой двери.

4. Снять защитную пленку задней левой двери.

a. Выкрутить 3 болта крепления (показаны стрелками на рисунке ниже) с металлического кронштейна задней двери и снять металлический кронштейн задней левой двери. Момент затяжки при установке: 5 ± 1,0 Н∙м.

b. Отсоединить разъем широкополосного динамика (показан стрелкой на рисунке ниже).

c. Как показано на рисунке, снять защитную пленку (1) с задней левой двери, аккуратно отделяя ее вдоль краев с одного угла.

Внимание:

При снятии защитной пленки соблюдать осторожность, чтобы не повредить заднюю дверь.

После снятия надлежащим образом установить защитную пленку задней двери и проследить за тем, чтобы клейкая часть защитной пленки задней двери не прилипла к другим компонентам.

5. Снять широкополосный динамик левой задней двери.

6. Снять уплотнитель стекла левой задней двери.

7. Снять верхнюю направляющую стекла задней двери.

8. Снять стекло задней двери.

9. Снять направляющую стекла задней двери.

10. Снять электрический стеклоподъемник задней двери.

11. Снять замок левой задней двери.

12. Снять накладку наружной ручки левой задней двери.

a. Снять заглушку винта крепления наружной ручки задней двери (показана стрелкой на рисунке ниже).

b. Ослабить затяжку винта крепления (показан стрелкой на рисунке ниже) облицовки наружной ручки задней двери и снять облицовку (1). Момент затяжки при установке: 5 ± 1,0 Н∙м.

13. Снять наружную ручку левой задней двери.

a. Как показано на рисунке, сдвинуть наружную ручку задней двери в направлении, показанном стрелкой, и снять ее.

14. Снять основание наружной ручки левой задней двери.

a. Выкрутить винт крепления (показан стрелкой на рисунке ниже) основания наружной ручки задней двери и снять основание. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

15. Снять прокладку наружной ручки задней левой двери.

a. Отсоединить фиксаторы на передней прокладке наружной ручки задней левой двери и снять прокладку (1).

b. Отсоединить фиксаторы на задней прокладке наружной ручки задней левой двери и снять прокладку (2).

16. Снять уплотнитель проема левой задней двери.

a. Отсоединить фиксаторы крепления уплотнителя проема задней двери и снять уплотнитель (1) проема задней левой двери.

17. Отсоединить разъем левой задней двери.

a. С помощью съемника панелей салона отсоединить пыльник задней двери.

b. С помощью съемника панелей салона поддеть выступ разъема (показан стрелкой на рисунке ниже).

c. Отсоединить разъемы (показаны стрелками на рисунке ниже) жгута проводов левой задней двери.

18. Снять ограничитель левой задней двери.

a. Выкрутить 2 гайки крепления (1) ограничителя хода двери к задней левой двери. Момент затяжки при установке: 9 ± 1,0 Н∙м.

b. Выкрутить болт (показан стрелкой на рисунке ниже) крепления ограничителя двери к кузову. Момент затяжки при установке: 32 ± 2,5 Н∙м.

c. Снять ограничитель с задней левой двери.

19. Снять левую заднюю дверь.

a. Выкрутить болт крепления (показан стрелкой на рисунке ниже) верхней петли к задней двери. Момент затяжки при установке: 55 ± 5,0 Н∙м.

b. Выкрутить болт крепления (показан стрелкой на рисунке ниже) нижней петли задней двери к задней двери. Момент затяжки при установке: 55 ± 5,0 Н∙м.

20. Снять петли задней левой двери.

a. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) верхней петли задней двери к панели кузова. Момент затяжки при установке: 32 ± 3,0 Н∙м.

b. Выкрутить 2 болта крепления (показаны стрелками на рисунке ниже) нижней петли к кузову. Момент затяжки при установке: 32 ± 3,0 Н∙м.

c. Снять петли задней левой двери.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

При установке внутренней панели задней двери заменить поврежденные фиксаторы.

Наклеивайте защитную пленку в указанном правильном и симметричном положении между левой и правой сторонами и не закрывать отверстия для установки необходимых компонентов.

НЕ тянуть за защитную пленку, если она прилипла. Она должна быть установлена в исходное положение. Перед установкой следует убедиться в отсутствии загрязнения на покрываемой поверхности.

После установки защитная пленка не должна иметь дефектов, таких как морщины, пузыри, складки и т. д.

Установленная защитная пленка должна быть надежно приклеена. Наклеивание защитной пленки должно выполняться за один раз. Не допускать повторного приклеивания.

Примечание:

Во избежание несчастных случаев, при установке задней двери обязательно использовать необходимые средства индивидуальной защиты.

При установке задней двери требуется помощь другого человека, чтобы удерживать дверь, не допуская ее падения во время работы, поскольку это может привести к несчастным случаям.

Регулировка

1. Отрегулировать заднюю дверь.

a. Ослабить затяжку болтов крепления шарнирной петли к задней двери и отрегулировать положение задней двери в направлении, показанном стрелками на рисунке.

b. После регулировки затянуть болты крепления шарнирной петли задней двери с заданным моментом затяжки. Момент затяжки при установке: 55 ± 5,0 Н∙м.

c. Ослабить затяжку болтов крепления шарнирной петли задней двери к кузову и отрегулировать положение задней двери в направлении, показанном стрелками на рисунке.

d. После регулировки затянуть болты крепления шарнирной петли задней двери с заданным моментом затяжки. Момент затяжки при установке: 32 ± 3,0 Н∙м.

e. Заданные диапазоны зазоров между задней дверью и смежными деталями кузова показаны на рисунке.

f. После регулировки убедиться в том, что зазор между задней и передней дверями находится в пределах заданного диапазона. Стандартная высота центровки: 4,0 ± 0,7 мм

g. После регулировки убедиться в том, что зазор между задней дверью и кузовом находится в пределах заданного диапазона. Стандартная высота центровки: 3,7 (+ 0,7/– 1,0) мм

2. Отрегулировать запорную скобу замка задней левой двери.

a. Слегка ослабить затяжку болтов крепления фиксатора замка задней двери и постучите по нему пластиковым молотком в направлении, показанном стрелкой, чтобы поместить его в правильное положение.

b. После регулировки затянуть болт крепления на фиксаторе замка задней двери с указанным моментом затяжки. Момент затяжки при установке: 25 ± 3,75 Н∙м.

Проверка

1. Во время установки проверить заднюю дверь на наличие износа или деформации и при необходимости выполнить соответствующий ремонт.

2. Убедиться в том, что установлены все болты крепления. При необходимости затянуть их с заданным моментом затяжки.

3. Убедиться в том, что зазор и относительное положение между задней дверью и всеми деталями находятся в пределах заданного диапазона. При необходимости выполнить регулировку.

Внутренняя панель двери багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев, при снятии внутренней панели двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии облицовки двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять регулируемый буфер двери багажного отделения.

a. Повернуть 2 регулируемых амортизатора двери багажного отделения (показаны стрелками на рисунке ниже) против часовой стрелки и снять их.

4. Снять левую часть облицовки двери багажного отделения.

a. С помощью отвертки, обернутой защитной лентой, аккуратно поддеть пластиковые фиксаторы с левой внутренней панели двери багажного отделения.

b. Снять левую часть облицовки двери багажного отделения.

5. Снять правую облицовку двери багажного отделения.

a. С помощью отвертки, обернутой защитной лентой, аккуратно поддеть пластмассовые фиксаторы с правой части облицовки двери багажного отделения.

b. Снять правую облицовку двери багажного отделения.

6. Снять крышку аварийного блока.

a. С помощью отвертки, обмотанной защитной лентой, поддеть зажим из крышки аварийного блока.

b. Снять крышку аварийного блока (1).

7. Снять нижнюю облицовку двери багажного отделения.

a. С помощью отвертки, обернутой защитной лентой, поддеть ручку блока (показана стрелкой на рисунке ниже) и выкрутить винты крепления из нижней части облицовки двери багажного отделения.

b. Выкрутить винты крепления (показаны стрелками на рисунке ниже) с нижней части облицовки двери багажного отделения.

Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

c. Выкрутить винты крепления (показаны стрелками на рисунке ниже) с нижней части облицовки двери багажного отделения. Момент затяжки при установке: 1,5 ± 0,5 Н∙м.

d. С помощью отвертки, обернутой защитной лентой, поддеть малую крышку блока (1) и отсоединить разъем.

e. С помощью отвертки, обернутой защитной лентой, поддеть зажимы из нижней части облицовки двери багажного отделения.

f. Снять нижнюю облицовку двери багажного отделения.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

Во избежание несчастных случаев, при установке облицовки двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При установке облицовки двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

Дверь багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев при снятии двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочную поверхность кузова.

При снятии двери багажного отделения требуется помощь другого человека, который должен поддерживать дверь. При работе следить за тем, чтобы дверь багажного отделения не упала или резко не закрылась, что может привести к несчастным случаям.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять облицовку двери багажного отделения.

4. Снять рычаг стеклоочистителя двери багажного отделения (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

5. Снять электродвигатель стеклоочистителя двери багажного отделения.

6. Снять форсунку стеклоочистителя двери багажного отделения.

7. Снять задний комбинированный фонарь (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

8. Снять кнопку открывания двери багажного отделения.

9. Снять уплотнитель проема двери багажного отделения.

10. Снять обивку потолка.

11. Снять дверь багажного отделения.

a. Выкрутить 4 болта крепления (показаны стрелками на рисунке ниже) левой и правой петель двери багажного отделения. Момент затяжки при установке: 25 ± 2,0 Н∙м.

b. С помощью съемника панелей салона приподнять пыльник (показан стрелкой на рисунке ниже) жгута проводов двери багажного отделения.

c. Отсоединить разъем (1) жгута проводов двери багажного отделения, выкрутить гайку (2) соединения жгута проводов двери багажного отделения с «массой» и отсоединить патрубок стеклоомывателя двери багажного отделения.

d. С помощью отвертки, обернутой защитной лентой, поддеть верхние фиксаторы (показаны стрелками на рисунке ниже) между левым упором с электроприводом и газонаполненным упором.

e. Снять дверь багажного отделения.

12. Снять шарнирные петли двери багажного отделения.

a. Выкрутить 4 болта (показаны стрелками на рисунке ниже) крепления петель двери багажного отделения. Момент затяжки при установке: 25 ± 2,0 Н∙м.

b. Снять шарнирные петли двери багажного отделения.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

При установке шарнирных петель двери багажного отделения требуется помощь другого человека, который должен поддерживать дверь. Во время работы не допускать падения двери багажного отделения, поскольку это может привести к несчастным случаям.

Во избежание несчастных случаев, при установке двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При установке двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочное покрытие кузова.

После установки двери багажного отделения необходимо выполнить калибровку панорамного изображения.

Регулировка

1. Отрегулировать дверь багажного отделения.

a. Ослабить затяжку болтов крепления на двери багажного отделения и отрегулировать положение двери багажного отделения в направлении, показанном стрелкой.

b. После завершения регулировки затянуть болты крепления двери багажного отделения с заданным моментом затяжки. Момент затяжки при установке: 25 ± 2,0 Н∙м.

c. Ослабить затяжку болтов крепления на двери багажного отделения и отрегулировать положение двери багажного отделения в направлении, показанном стрелкой.

d. После завершения регулировки затянуть болты крепления двери багажного отделения с заданным моментом затяжки. Момент затяжки при установке: 25 ± 2,0 Н∙м.

e. Стандартные диапазоны зазоров между дверью багажного отделения в установленном положении и каждой деталью показаны на рисунке.

2. Отрегулировать высоту двери багажного отделения с помощью регулируемых буферных упоров.

a. Опустить или поднять дверь багажного отделения, повернув регулируемые буферные упоры по часовой стрелке или против часовой стрелки.

3. Отрегулировать дверь багажного отделения.

a. Слегка ослабить затяжку болтов крепления фиксатора замка двери багажного отделения и постучите по нему пластмассовым молотком, переместив его в направлении, показанном стрелкой на рисунке, чтобы отрегулировать положение двери багажного отделения.

b. После регулировки затянуть болты крепления на фиксаторе замка двери багажного отделения с указанным моментом затяжки.

Момент затяжки при установке: 25 ± 3,75 Н∙м.

Проверка

1. Во время установки проверить дверь багажного отделения на наличие износа или деформации и при необходимости выполнить соответствующий ремонт.

2. Убедиться в том, что все винты крепления закручены. При необходимости затянуть их с заданным моментом затяжки.

3. Убедиться в том, что зазор между дверью багажного отделения в установленном положении и каждой деталью находится в пределах указанного диапазона. При необходимости выполнить регулировку.

Кнопка открывания двери багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев, при снятии кнопки открывания двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии кнопки открывания двери багажного отделения соблюдать осторожность, чтобы не поцарапать поверхность кузова.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять кнопку открывания двери багажного отделения.

a. С помощью съемника панелей салона поддеть кнопку в монтажном отверстии.

b. Отсоединить разъем жгута проводов двери багажного отделения и снять кнопку открывания двери багажного отделения.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

После установки кнопки открывания двери багажного отделения установить отсоединенный разъем.

После установки кнопки открывания двери багажного отделения необходимо проверить ее работу.

Упор двери багажного отделения с электроприводом

Снятие

Внимание:

С левой стороны установлен упор с электроприводом и жгутом проводов, а справа — газовый упор без жгута проводов.

Описанный ниже порядок относится к упору с электроприводом.

Во избежание несчастных случаев, при снятии упора с электроприводом двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии упора с электроприводом двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочную поверхность кузова.

При снятии не тянуть упор с электроприводом в поперечном направлении и попросите другого человека придерживать дверь багажного отделения. Во избежание несчастных случаев не допускать падения или внезапного закрывания двери багажного отделения.

Обращаться со снятым упором с электроприводом осторожно и не допускать его падения. В случае падения могут возникнуть внутренние механические повреждения, в результате чего дальнейшее использование упора с электроприводом будет невозможно.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять левый упор с электроприводом двери багажного отделения.

a. С помощью отвертки, обернутой защитной лентой, освободить верхнюю панель облицовки левой задней стойки кузова (чтобы получить возможность отсоединить разъем упора с электроприводом).

b. Отсоединить разъем (показан стрелкой на рисунке ниже).

c. С помощью отвертки, обернутой защитной лентой, поддеть фиксаторы (показаны стрелками на рисунке ниже) в верхней и нижней частях упора с электроприводом двери багажного отделения.

d. Снять упор с электроприводом в направлении, показанном стрелкой.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

При установке упора с электроприводом двери багажного отделения требуется помощь другого человека для удерживания двери багажного отделения. Во избежание несчастных случаев не допускать падения или внезапного закрытия двери багажного отделения.

Во избежание несчастных случаев, при установке упора с электроприводом двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При установке упора с электроприводом двери багажного отделения необходимо установить обратно втулку жгута проводов. В противном случае, в эту область может проникать вода.

Газонаполненный упор двери багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев при снятии газонаполненного упора двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии газонаполненного упора двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочную поверхность кузова.

При снятии газонаполненного упора двери багажного отделения требуется помощь другого человека для удерживания двери багажного отделения. Во избежание несчастных случаев не допускать падения или внезапного закрытия двери багажного отделения.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять правый газонаполненный упор двери багажного отделения.

a. С помощью отвертки, обернутой защитной лентой, поддеть фиксаторы (показаны стрелками на рисунке ниже) в верхней части газонаполненного упора двери багажного отделения.

b. С помощью отвертки, обернутой защитной лентой, поддеть фиксаторы (показаны стрелками на рисунке ниже) в нижней части газонаполненного упора двери багажного отделения.

c. Снять газонаполненный упор в направлении, показанном стрелкой.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

При установке газонаполненного упора двери багажного отделения требуется помощь другого человека для удерживания двери багажного отделения. Во избежание несчастных случаев не допускать падения или внезапного закрытия двери багажного отделения.

Во избежание несчастных случаев при установке газонаполненного упора двери багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

Контактная полоса защиты от защемления дверью багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев, при снятии контактной полосы защиты от защемления дверью багажного отделения обязательно использовать необходимые средства индивидуальной защиты.

При снятии контактной полосы защиты от защемления двери багажного отделения соблюдать осторожность, чтобы не поцарапать лакокрасочную поверхность кузова.

Использовать одни и те же действия для левой и правой полосы системы защиты от защемления. Порядок, описанный ниже, относится к левой полосе.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять левую часть облицовки двери багажного отделения.

4. Снять левую контактную полосу защиты от защемления дверью багажного отделения.

a. С помощью отвертки, обернутой защитной лентой, поддеть пластиковые фиксаторы (показаны стрелками на рисунке ниже) контактной полосы защиты от защемления двери багажного отделения.

b. Отсоединить разъем (показан стрелкой на рисунке ниже) контактной полосы защиты от защемления.

c. Снять полосу системы защиты от защемления дверью багажного отделения (1), как показано на изображении ниже.

Проверка

1. Проверить работу функции защиты от защемления.

d. Установить выключатель зажигания в режим «OFF». С помощью цифрового мультиметра измерьте сопротивление датчика системы защиты от защемления. Заданное значение сопротивления указано в следующей таблице:

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Блок управления электроприводом двери багажного отделения

Снятие

Внимание:

Во избежание несчастных случаев, при снятии блока управления приводом двери багажного отделения с электроприводом обязательно использовать необходимые средства индивидуальной защиты.

При снятии блока управления электроприводом двери багажного отделения соблюдать осторожность, чтобы не поцарапать поверхность кузова.

1. Выключить все электрооборудование и выключатель зажигания.

2. Отсоединить «отрицательный» провод от аккумуляторной батареи.

3. Снять блок управления электроприводом двери багажного отделения.

a. Выкрутить гайки крепления (показаны стрелками на рисунке ниже) с блока управления электроприводом двери багажного отделения. Момент затяжки при установке: 5 ± 1,0 Н∙м.

b. Отсоединить разъемы жгутов проводов (показаны стрелками на рисунке ниже) блока управления электроприводом двери багажного отделения.

c. Снять блок управления электроприводом двери багажного отделения.

Установка

1. Установку выполнять в последовательности, обратной последовательности снятия.

Внимание:

После замены блока управления оборудованием двери багажного отделения с электроприводом с помощью диагностического тестера выполнить операцию самоадаптации, а после успешной адаптации выполнить соответствующую операцию на каждом функциональном переключателе. Убедиться в том, что каждая функция двери багажного отделения с электроприводом работает правильно.

При отсоединении «отрицательного» провода от аккумуляторной батареи или питания блока управления электроприводом двери багажного отделения и после повторного включения питания необходимо активировать охранную систему автомобиля.
