Звуковой сигнал Omoda C5 с 2022 года
6. Звуковой сигнал
Звуковой сигнал
Снятие
1. Выключить все электрооборудование и выключить зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).

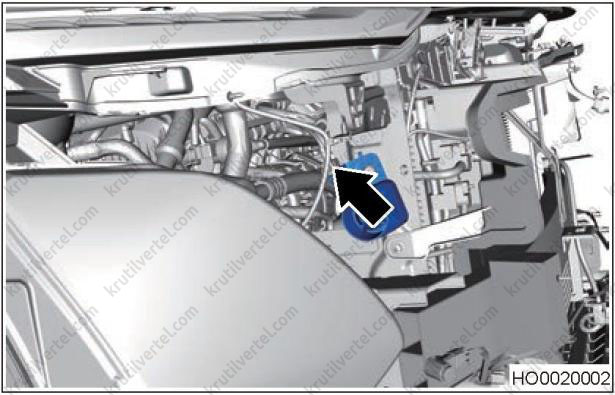

4. Отсоединить разъем жгута проводов звукового сигнала, как показано на изображении ниже.

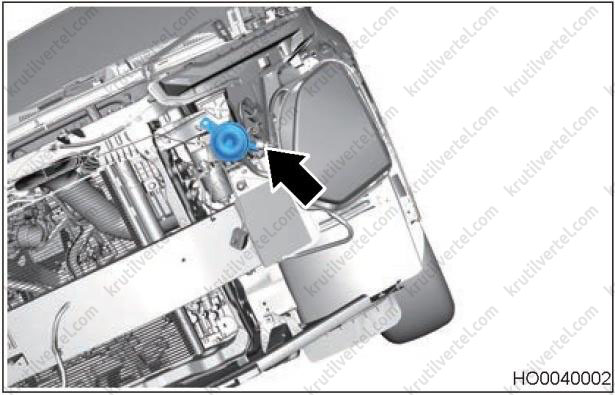

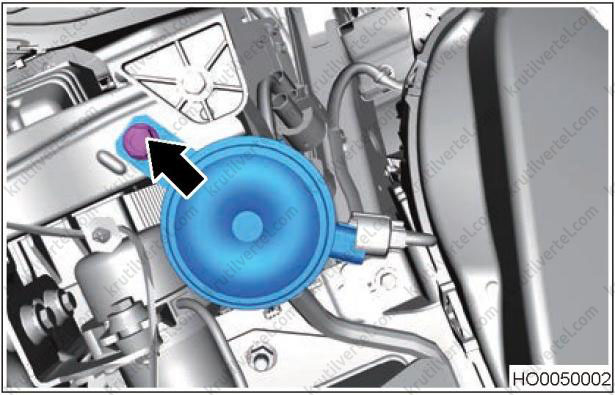

5. Выкрутить гайку крепления звукового сигнала. Момент затяжки при установке: 16 ±2 Н∙м.
Установка
Внимание:
- Затянуть крепежную гайку заданным моментом.
- Надежно установить разъемы.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Звуковой сигнал противоугонной системы
Снятие
1. Выключить все электрооборудование и выключить зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
3. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).

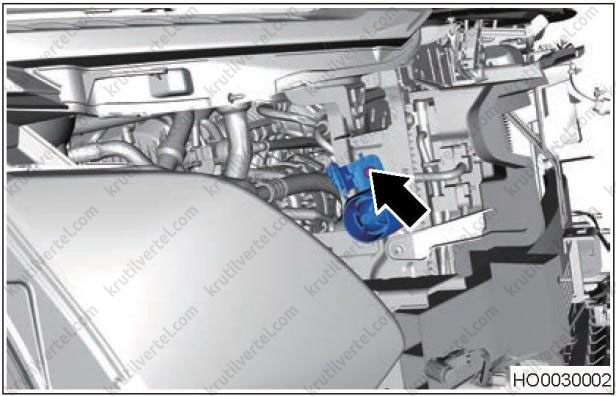

4. Отсоединить разъем жгута проводов звукового сигнала.
