Система помощи при парковке Omoda C5 с 2022 года

7. Система помощи при парковке

Адаптация

Система управления круговым обзором

Калибровка камеры

1. Ситуации, в которых необходимо выполнить калибровку камеры:

a. Когда во время операций ремонта/технического обслуживания снимается или устанавливается камера или наружное зеркало заднего вида с камерой.

b. Когда положение камеры меняется в результате ДТП.

c. После замены блока управления системой кругового обзора.

d. При снятии и установке переднего и заднего бамперов.

2. Метод калибровки:

a. Установить автомобиль на ровную горизонтальную поверхность.

b. Положите калибровочное полотно (переднюю и заднюю стороны) спереди и позади автомобиля.

Внимание:
«Передний центр» калибровочной ткани должен соответствовать передней стороне автомобиля.
Положение центральной линии калибровочного полотна должно совпадать с положением середины передней и задней частей автомобиля.

c. Разверните калибровочное полотно (левую и правую стороны) и положите его с обеих сторон автомобиля.

• Осевая линия соответствует положению левого и правого передних колес.
• Левая и правая стороны, а также передняя и задняя стороны калибровочного полотна должны располагаться в соответствии с одиночными и двойными стрелками, соответственно.

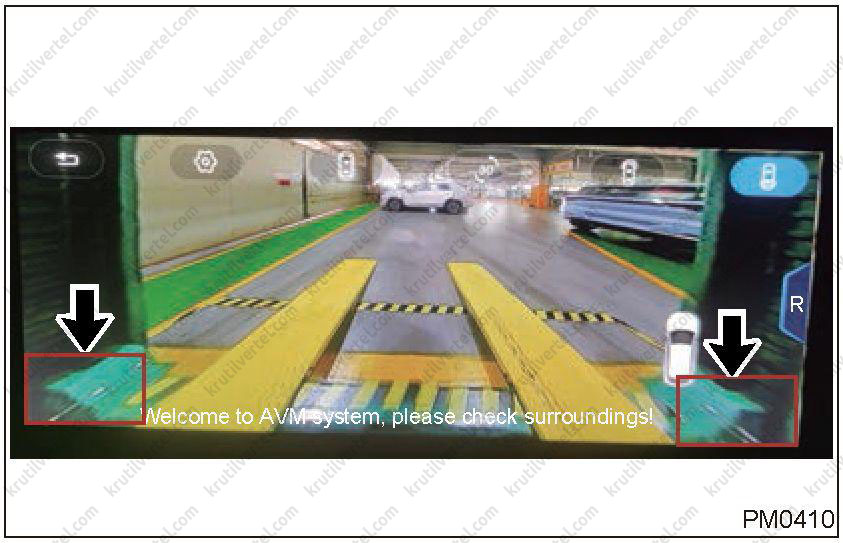

d. Войти в режим калибровки (функция калибровки активирована): при включенном зажигании коснитесь переключателя MVM, появится интерфейс панорамного изображения. Нажать 3 раза слева и 3 раза справа, чтобы войти в интерфейс калибровки панорамного изображения.

3. Переключение вида

a. Войти в режим панорамного мониторинга, нажать кнопку возврата, чтобы выйти из режима панорамного мониторинга.

b. Войти в режим панорамного изображения, нажать кнопку 2D/3D для переключения угла 2D/3D.

c. Открыть экран панорамного изображения, нажать кнопку переднего/заднего широкоугольного вида, чтобы переключиться в передний/задний широкоугольный режим.

d. Войти в экран панорамного изображения и нажать кнопку, чтобы перейти к соответствующему обзору.

e. Войти в режим панорамного мониторинга, нажать кнопку быстрого доступа в правой части окна, чтобы войти в настройки панорамного мониторинга.

4. Требования к площадке для калибровки

a. Требования к площадке: около 5,6 м в ширину и 8,4 м в длину. На площадке должен помещаться автомобиль и уложенное калибровочное полотно.

b. Ровность грунта и требования к укладке калибровочной ткани:

• Чтобы обеспечить эффективность калибровки, площадка для калибровки должна быть как можно более ровной, и калибровочное полотно после укладки не должно иметь никаких выступов.
• При укладке калибровочного полотна обратите внимание на то, чтобы оно было полностью развернуто и уложено ровно в соответствии со всеми требованиями.

c. Условия освещения: особых требований к освещенности на площадке калибровки нет. Убедиться, что каждый треугольник позиционирования и его фокус хорошо видны во время калибровки.

d. Хранение калибровочной ткани: после использования калибровочное полотно следует аккуратно свернуть (с разделением правой и левой сторон) для хранения.

Внимание:
Если калибровочное полотно влажное, просушите его, а затем сверните. Не допускать образования морщин во время сворачивания, чтобы при последующей калибровке не было искажений.

5. Раскладка калибровочного полотна

Датчик системы помощи при движении задним ходом

Снятие

Внимание:
- Во избежание несчастных случаев при снятии задних радарных датчиков использовать необходимые средства индивидуальной защиты.
- При снятии задних радарных датчиков работайте осторожно, чтобы не повредить их.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять задний бампер (подробнее, см. соответствующий раздел в главе Кузов)

4. Отсоединить разъем датчика радара заднего хода.

5. Извлечь радарный датчик заднего хода из пазов заднего бампера.

Установка

Внимание:
При установке датчика совместите выступ на конце датчика с отверстием в заднем бампере, а затем надежно установить задний датчик системы помощи при парковке задним ходом.

Внимание:
- Устанавливая радарные датчики, установить разъемы на прежние места.
- После установки задних радарных датчиков проверить правильность работы системы помощи при парковке задним ходом.

1. Установка выполняется в последовательности, обратной последовательности снятия.

Камера заднего вида (при наличии)

Снятие

Внимание:
- Во избежание несчастных случаев при снятии задней камеры использовать необходимые средства индивидуальной защиты.
- При снятии задней камеры необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять нижнюю облицовку двери багажного отделения.

4. Поддеть заднюю камеру снаружи при помощи съемника панелей салона.

5. Отсоединить разъем задней камеры, поддеть фиксирующий зажим (1) разъема камеры и снять заднюю камеру, как показано на изображении ниже.

6. Снять заднюю камеру.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Передняя камера (при наличии)

Снятие

Внимание:
- Во избежание несчастных случаев при снятии передней камеры использовать необходимые средства индивидуальной защиты.
- При снятии передней камеры необходимо приложить определенное усилие. Избегать применения избыточной и грубой силы.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять бампер (подробнее, см. соответствующий раздел в главе Кузов)

4. Отсоединить разъем (показан стрелкой на рисунке ниже) передней камеры.

5. Снять бампер и выкрутить 2 болта (показаны стрелками на рисунке ниже) крепления камеры с помощью крестовой отвертки, затем поддеть зажимы и снять камеру (1).

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Боковая камера (с обеих сторон) (при наличии)

Снятие (на примере левой камеры)

Внимание:
Поскольку боковая камера установлена внутри наружного зеркала заднего вида, в случае повреждения ее необходимо заменить вместе с наружным зеркалом заднего вида.

1. Выключить все электрооборудование и выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять внутреннюю облицовку левой передней двери (подробнее, см. соответствующий раздел в главе Кузов)

4. Снять облицовку левой передней двери.

5. Снять разъем жгута проводов левого наружного зеркала заднего вида, как показано на изображении ниже.

6. Выкрутить 3 болта крепления левого наружного зеркала заднего вида. Момент затяжки при установке: 7 ±1 Н∙м.

7. Снять левое наружное зеркало заднего вида.

Установка

Внимание:
- При установке наружного зеркала заднего вида установить отсоединенный разъем и затянуть крепежные гайки заданным моментом.
- Убедиться в том, что после установки наружное зеркало заднего вида двигается без заеданий.
- После установки наружного зеркала заднего вида необходимо выполнить калибровку панорамного изображения.

1. Установка выполняется в последовательности, обратной последовательности снятия.
