Задня головна передача KIA Sorento Prime з 2018 року

Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
зчеплення Kia Sorento, регулювання зчеплення Kia Sorento, трансмісія Kia Sorento, коробка передач Kia Sorento

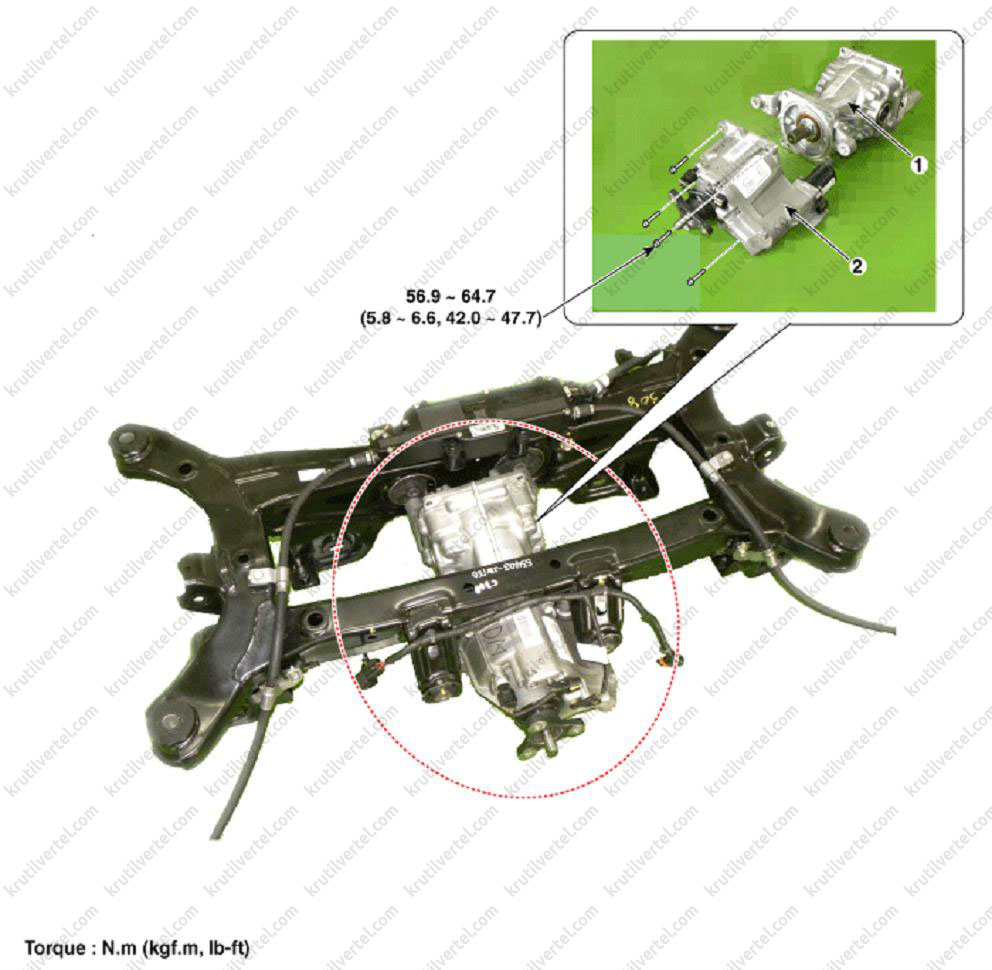

5. Задня головна передача

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

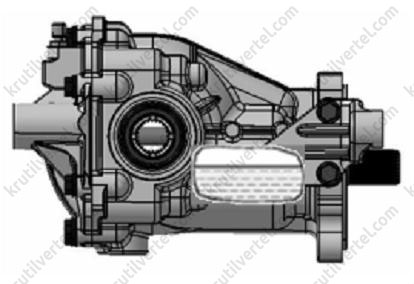

  1. Картер задньої головної передачі.
  2. Муфта повного приводу.

Зняття та встановлення задньої головної передачі

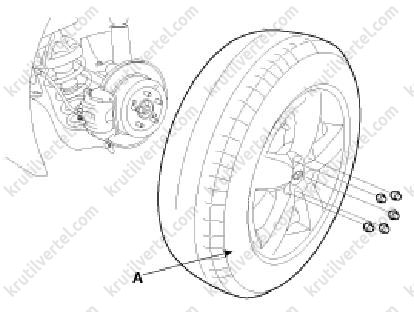

1. Зніміть задні колеса (А) з автомобіля.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

Примітка:
Момент затягування: 88.2 ~ 107.8 Нм

Увага:
Будьте обережні, щоб не пошкодити болти маточини при знятті переднього колеса.

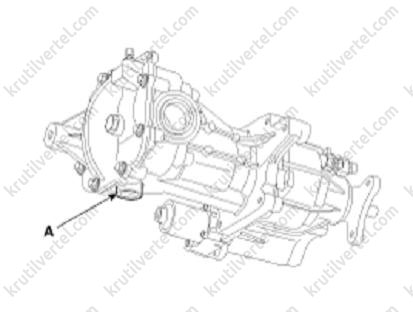

2. Викрутити пробку зливного отвору (А) і злити масло із задньої головної передачі.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

Примітка:
Момент затяжки: 49.0 ~ 68.6 Н·м.
Замінювати пробку зливного отвору новим після кожного зняття.

3. Зняти задні приводні вали (див. розділ 15 «Привідні вали та осі»).

4. Зняти карданний вал (див. розділ 15 «Привідні вали та осі»).

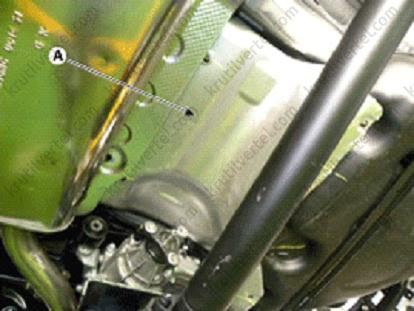

5. Відкрутити чотири гвинти та зняти екран (А).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

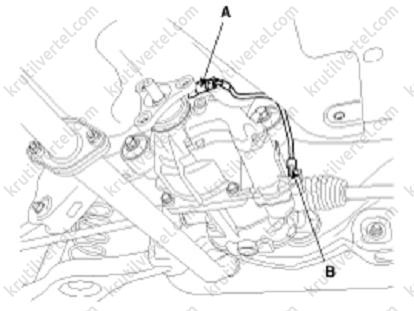

6. Від'єднати роз'єм датчика тиску (А) та роз'єм гідравлічного приводу (В).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

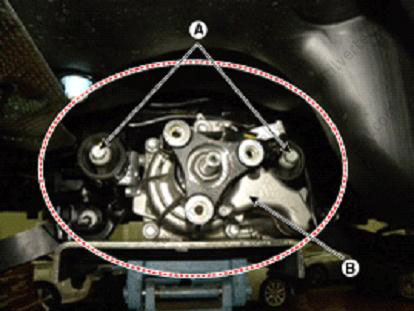

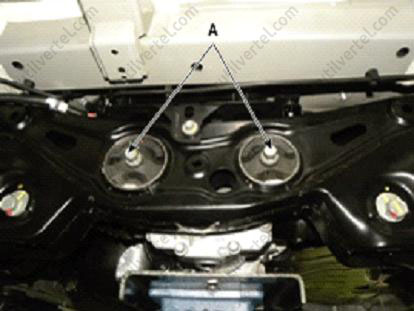

7. Підперти задню головну передачу домкратом і відвернути чотири болта кріплення (А). Домкратом опустити задню головну передачу в зборі з муфтою повного приводу.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача Кіа Соренто Прайм з 2018 року

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача Кіа Соренто Прайм з 2018 року

Примітка:
Момент затягування: 49.0 ~ 68.6 Н·м.

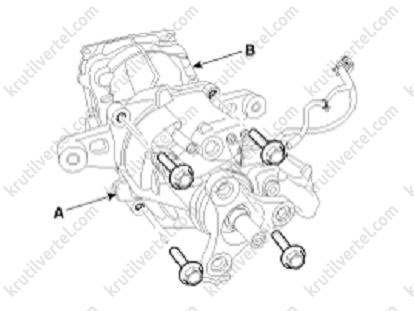

8. Відвернути болти кріплення та від'єднати муфту повного приводу (А) від картера задньої головної передачі (В).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Соренто Прайм з 2018 року

Примітка:
Момент затягування: 56.9 ~ 64.7 Нм.

9. Установка проводиться у порядку, зворотному зняттю.

10. Після встановлення заправити задню головну передачу трансмісійною оливою.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Соренто Прайм з 2018 року

Примітка:
- Робоча рідина задньої головної передачі: олива для гіпоїдних передач API GL-5, SAE 75W/90 (SHELL HD AXLE OIL 75W/90 або еквівалентна).
- Заправний об'єм: 0,58±0,05 л.
- Замінювати пробку заправного отвору новим після кожного зняття.

11. Перевірити кути установки коліс автомобіля (див. розділ 16 «Підвіска»).

Розбирання та складання задньої головної передачі та диференціала

1. Зняти головну передачу з автомобіля (див. вище).

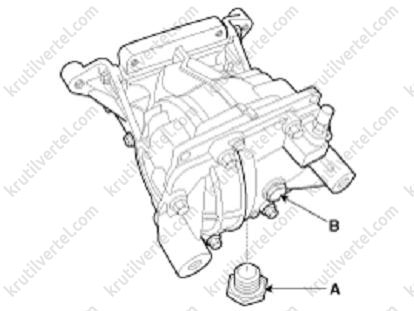

2. Видалити пробки зливного (А) та заправного (В) отворів, щоб злити масло із задньої головної передачі.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

Примітка:
Замінювати пробки зливного та заправного отворів новими після кожного зняття.

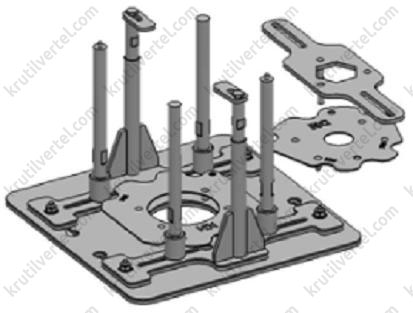

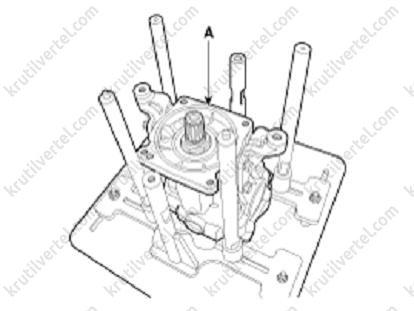

3. За допомогою спеціального пристрою (09530-3T300) помістити задню головну передачу в зборі на верстат.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

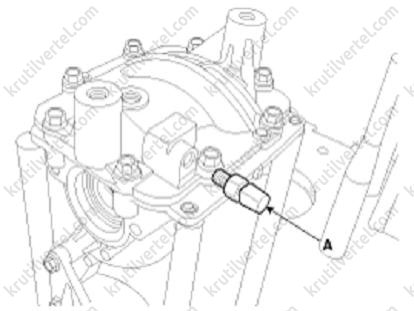

4. Видалити пробку сапуна (А).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Соренто Прайм з 2018 року

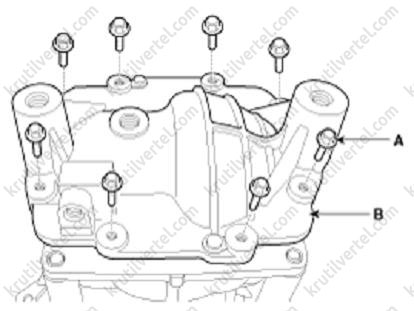

5. Відвернути вісім болтів (А) та зняти кришку (В) задньої головної передачі.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

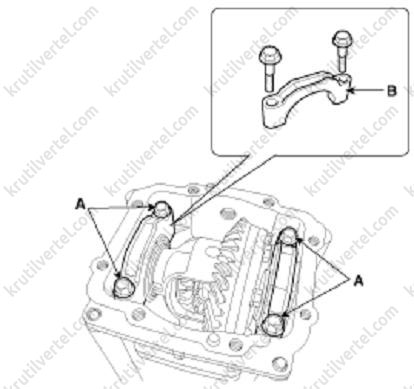

6. Відкрутити чотири болти (А) та зняти кришки підшипників (В).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

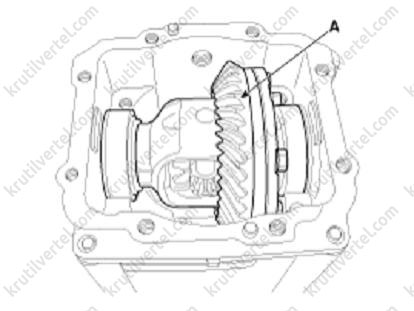

7. Витягти коробку диференціала з колесом головної передачі (А).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

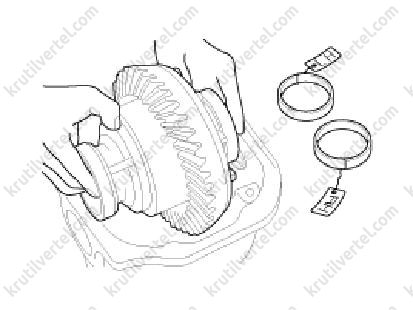

8. Бірками позначити кільця лівого та правого бічних підшипників задньої головної передачі.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

9. За допомогою викрутки витягти сальники з правої та лівої сторін картера задньої головної передачі (А).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Соренто Прайм з 2018 року

Примітка:
Замінювати сальники новими після кожного зняття.

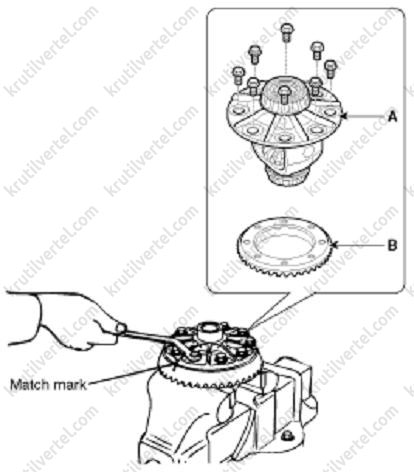

10. Відвернути болти кріплення та зняти колесо головної передачі (В) з коробки диференціала (А).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

Увага:
Перед розбиранням нанести фарбою або маркером настановні мітки для правильної установки колеса головної передачі на коробку диференціала, як показано на малюнку.

11. Зняти лівий та правий підшипники (А) за допомогою спеціального пристрою (09527-4A000).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Соренто Прайм з 2018 року

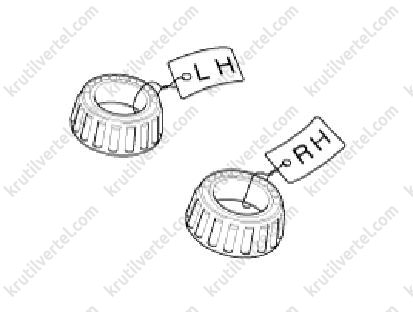

12. Бірками позначити лівий та правий підшипники, як показано на малюнку.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

13. Зафіксувати коробку диференціала за допомогою спеціального пристрою (09530-3T300), як показано на малюнку.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

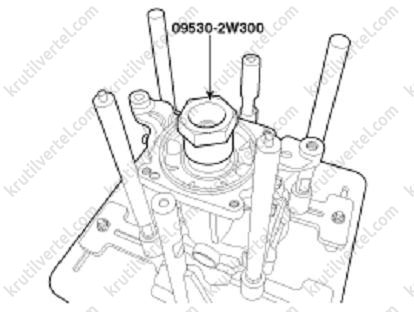

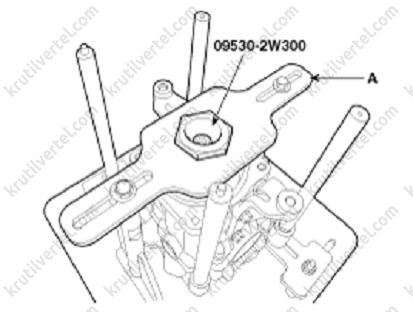

14. Помістити пристрій (09530-2W300) на гайку вала-шестірні.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

15. Зафіксувати вал-шестірню за допомогою спеціального пристрою (09530-2W300).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

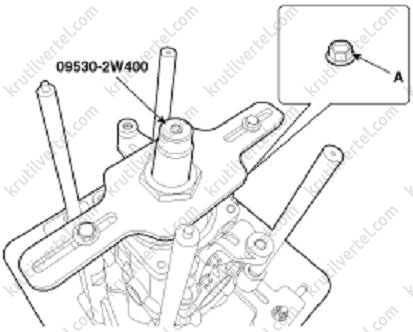

16. Вставивши спеціальний пристрій (09530-2W400) в отвір шестигранника, викрутити гайку (А).

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

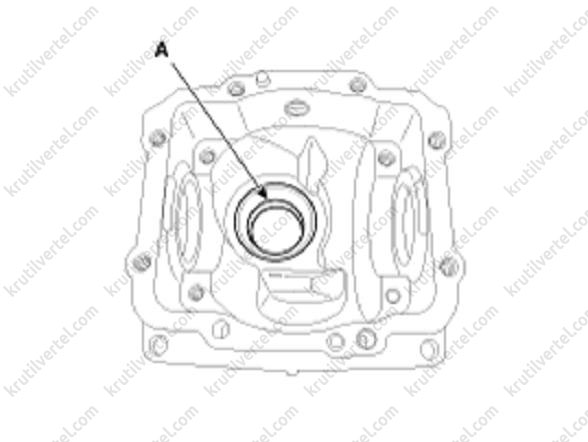

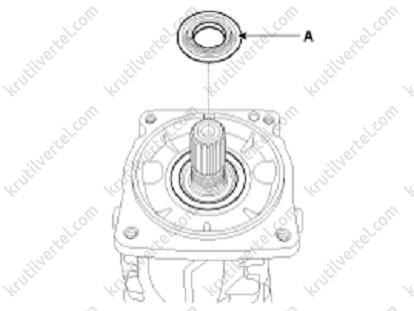

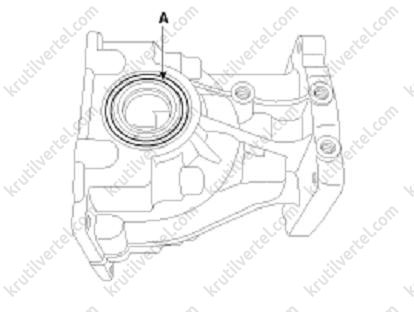

17. Витягти сальник вала-шестерні (А) за допомогою викрутки.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

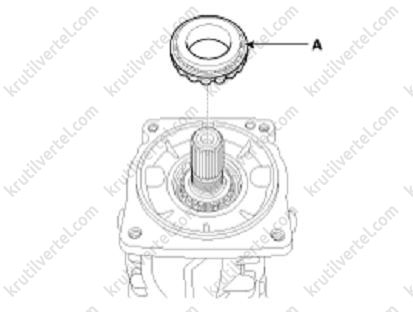

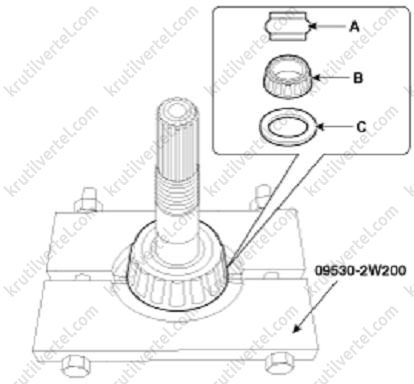

18. Зняти підшипник (А), втиснувши вал-шестірню всередину.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року

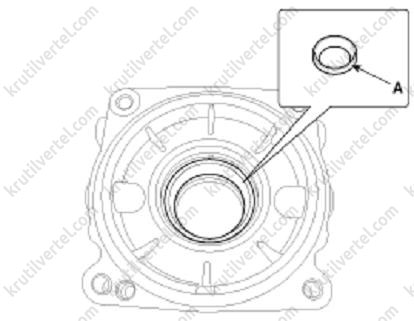

19. За допомогою молотка та зубила витягти зовнішні кільця підшипників (А) з картера задньої головної передачі.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Соренто Прайм з 2018 року

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року

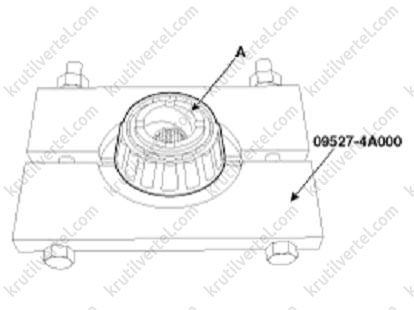

20. Використовуючи спеціальний пристрій (09527-4A000), зняти проставку (А), внутрішній підшипник (В) та регулювальні прокладки (С) з вала-шестірні.

задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Соренто Прайм з 2018 року

21. Складання проводиться у порядку, зворотному зняттю, з урахуванням наступного:

  • Для правильної установки вала-шестірні використовувати спеціальні пристрої (09530-2W400 та 09530-2W600).
  • Для запресування зовнішніх кілець підшипників вала-шестірні використовувати оправлення (09431-26200 з 09231-H1100).
  • Для запресування сальника валу-шестірні використовувати оправлення (09530-2W700 з 09231-H1100).
  • Для встановлення бічних підшипників задньої головної передачі використовувати спеціальні пристрої (09453-02100, 09532-11500A та 09500-11000).

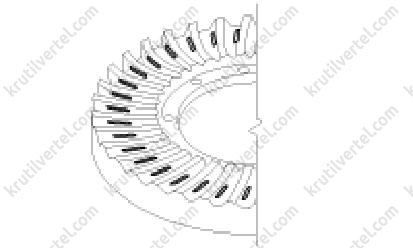

  • Після складання нанести на зуби шестерень склад, що фарбує, щоб перевірити пляму контакту в зубцях головної передачі. У разі потреби відрегулювати взаємне розташування колеса та шестерні задньої головної передачі регулювальними прокладками.

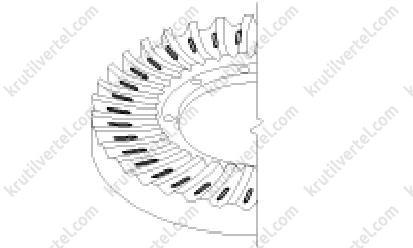

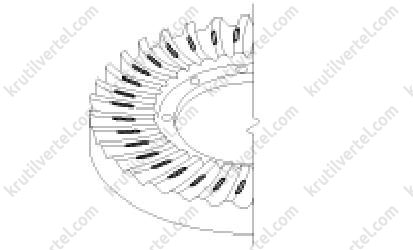

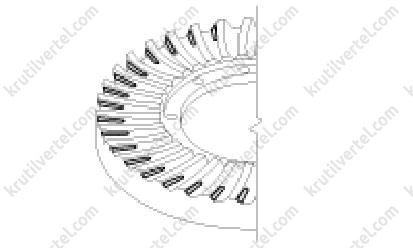

Пляма контакту Ілюстрація контактної плями Дії регулювання
Нормальне зачеплення задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року
Контакт зовнішньої сторони зубів задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року Збільшити товщину регулювальних прокладок валу-шестірні, щоб перемістити вал-шестірню до центру колеса головної передачі.
Також зрушити колесо головної передачі від валу-шестірні.		 задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Соренто Прайм з 2018 року
Контакт у вершин зубів задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року
Контакт у внутрішній стороні зубів задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Соренто Прайм з 2018 року Зменшити товщину регулювальних прокладок валу-шестірні, щоб перемістити вал-шестірню від центру колеса головної передачі.
Також зрушити колесо головної передачі до валу-шестірні.		 задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 Кіа Со Кіа Соренто Прайм з 2018 року
Контакт у основ зубів задня головна передача KIA Sorento Prime з 2018 року, задня головна передача8 з Кіа Со Кіа Соренто Прайм з 2018 року
