Розподільна коробка KIA Sorento Prime з 2018 року

2. Роздавальна коробка

олива роздавальної коробки

Перевірка рівня масла роздавальної коробки

Примітка:
Необхідно перевіряти рівень і проводити долив трансмісійної оливи роздавальної коробки через кожні 60000 км або 4 роки (залежно від того, що настане раніше).

1. Зніміть захисний піддон моторного відсіку.

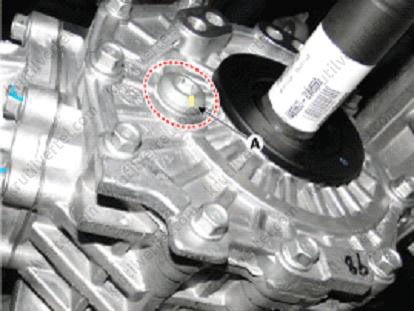

2. Видалити заправний отвор роздавальної коробки (А).

Версії з дизельними двигунами (D4HA та D4HB) або бензиновими двигунами 2.4 л (G4KE та G4KJ)

Версії з бензиновим двигуном 3,3 л (G6DF)

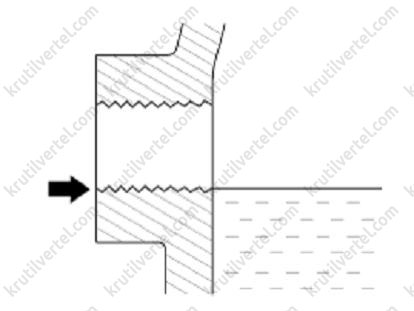

3. Перевірити рівень оливи в роздатковій коробці. Він повинен досягати нижнього краю заправного отвору. Якщо це не так, долити трансмісійну олію в роздавальну коробку так, щоб вона почала витікати через заправний отвір.

Примітка:
олива для заправки в роздавальну коробку: олива для гіпоїдних передач API GL-5, SAE 75W/90 (SHELL HD AXLE OIL 75W/90 або еквівалентна).

4. Встановити пробку отвору з новою прокладкою.

Примітка:
Момент затягування: 39.2~58.8 Н·м.

5. Встановіть захисний піддон моторного відсіку.

Заміна оливи роздавальної коробки

Примітка:
При експлуатації автомобіля в нормальних умовах заміна оливи роздавальної коробки не потрібна. Якщо автомобіль експлуатується у важких умовах, потрібно замінювати олію роздавальної коробки через кожні 120 000 км. До важких умов експлуатації належать:
- Водіння по запилених, ґрунтових дорогах.
- Водіння у гірській місцевості.
- Експлуатація автомобіля як патрульний або комерцивний транспорт, а також для буксирування причепів.
- Водіння на швидкості вище 170 км/год.
Крім того, заміна масла роздавальної коробки необхідна у разі потрапляння роздавальної коробки у воду.

1. Зніміть захисний піддон моторного відсіку.

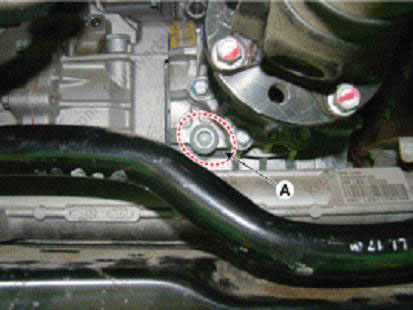

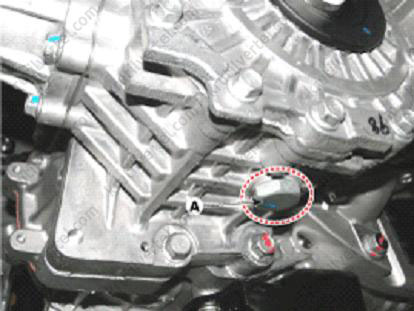

2. Викрутити пробку зливного отвору (А) і злити масло з роздавальної коробки.

3. Встановити пробку зливного отвору з новою прокладкою та затягнути моментом 58.9~78.5 Н·м.

4. Видалити заправний отвор роздавальної коробки (А).

Версії з дизельними двигунами (D4HA та D4HB) або бензиновими двигунами 2.4 л (G4KE та G4KJ)

Версії з бензиновим двигуном 3,3 л (G6DF)

5. Заправити чисту олію в роздавальну коробку так, щоб вона почала витікати через заправний отвір.

Примітка:
олива для заправки в роздавальну коробку: олива для гіпоїдних передач API GL-5, SAE 75W/90 (SHELL HD AXLE OIL 75W/90 або еквівалентна).
Заправний об'єм:
- Версії з дизельними двигунами (D4HA та D4HB) або бензиновими двигунами 2.4 л (G4KE та G4KJ): близько 0.35 л ± 5%.
- Версії з бензиновим двигуном 3,3 л (G6DF): близько 0.70 ± 5%.

6. Встановити пробку заправного отвору з новою прокладкою.

Примітка:
Момент затягування: 39.2~58.8 Н·м.

7. Встановіть захисний піддон моторного відсіку.

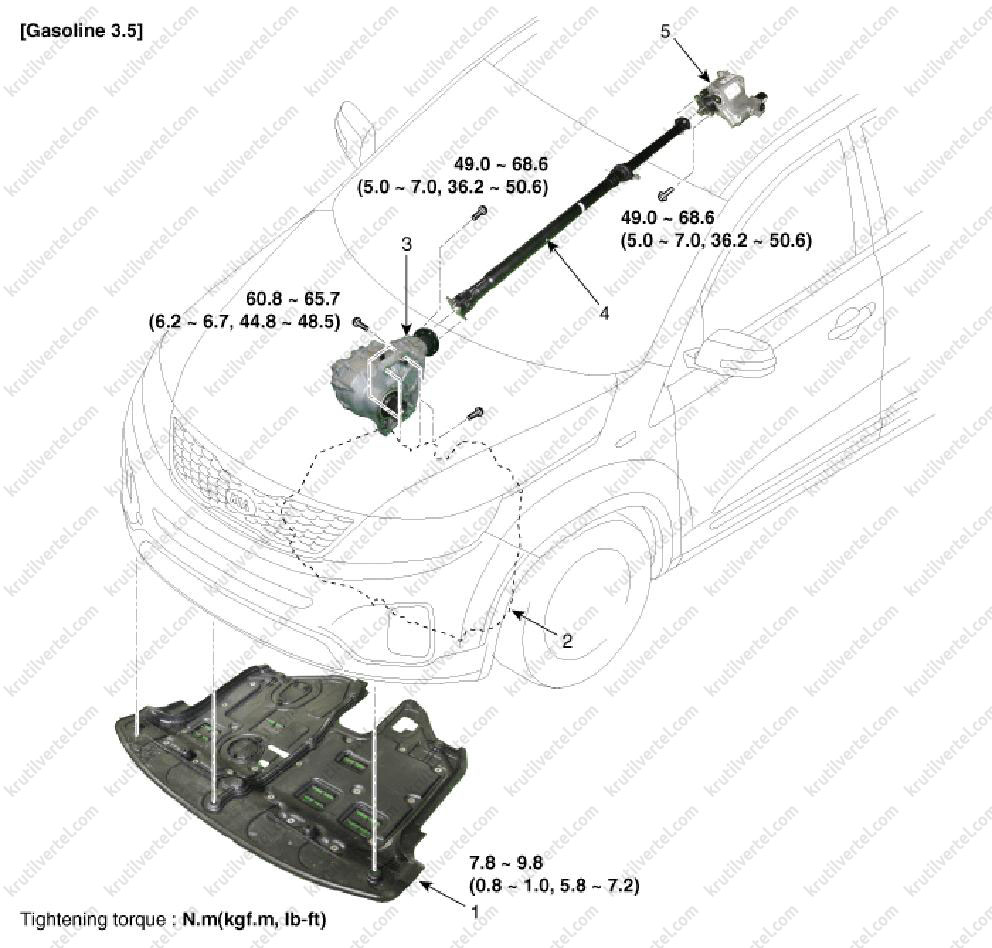

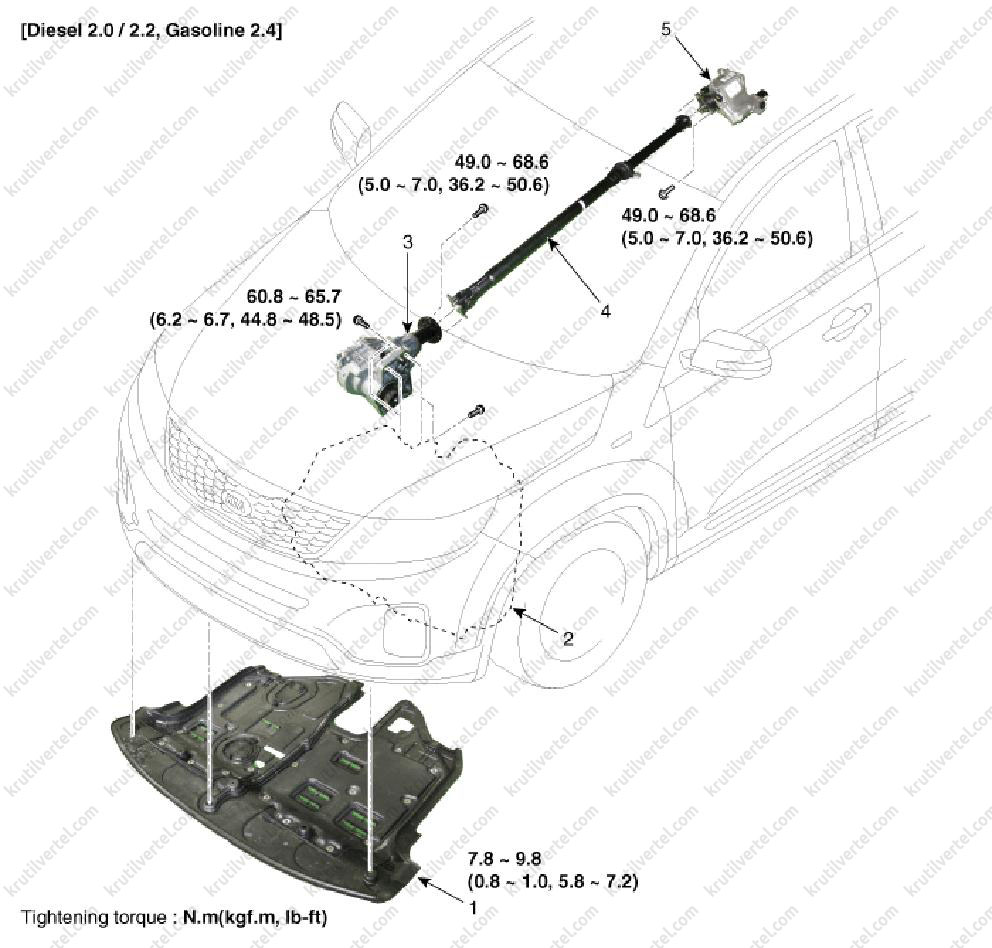

Роздавальна коробка в зборі

1. Захисний піддон моторного відсіку.
2. Силовий агрегат (двигун із коробкою передач).
3. Роздавальна коробка.
4. Карданний вал.
5. Муфта увімкнення повного приводу.

1. Захисний піддон моторного відсіку.
2. Силовий агрегат (двигун із коробкою передач).
3. Роздавальна коробка.
4. Карданний вал.
5. Муфта увімкнення повного приводу.

Зняття роздавальної коробки

Примітка:
Не рекомендується розбирати роздавальну коробку, оскільки для її повторного складання потрібен спеціальний тривимірний вимірювальний інструмент для дотримання необхідних технологічних зазорів. У разі недотримання необхідних параметрів складання можливі шуми та вібрації під час роботи роздавальної коробки. Тому, якщо внутрішні компоненти роздавальної коробки потребують заміни, потрібно замінювати всю роздаткову коробку повністю.

1. Зняти такі вузли з автомобіля:

• Передній підрамник (див. розділ 16 «Підвіска»).
• Передній глушник (тільки версії з бензиновим двигуном 3.3 л) (див. розділ 11 «Система впуску та випуску»).
• Передні приводні вали (див. розділ 15 «Привідні вали та осі»).

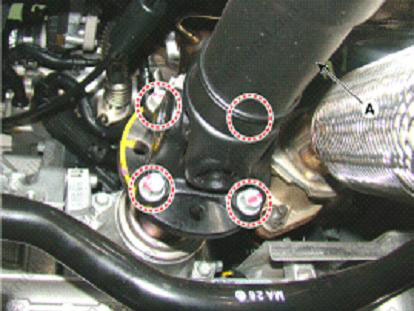

2. Від'єднати карданний вал (А) від роздавальної коробки.

Примітка:
Момент затягування: 49.0~68.6 Н·м.

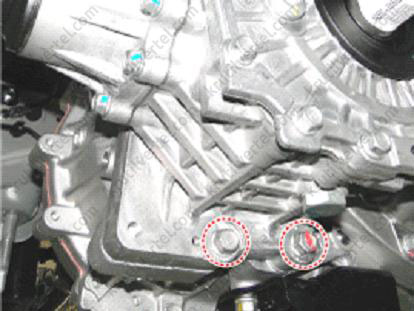

3. Відвернути верхні та нижні болти кріплення роздавальної коробки (з боку роздавальної коробки до коробки передач).

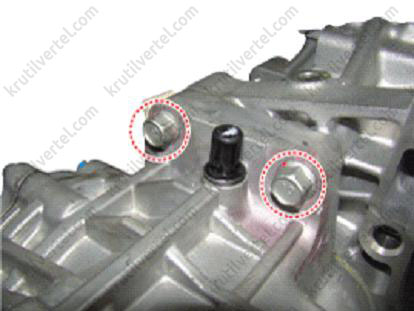

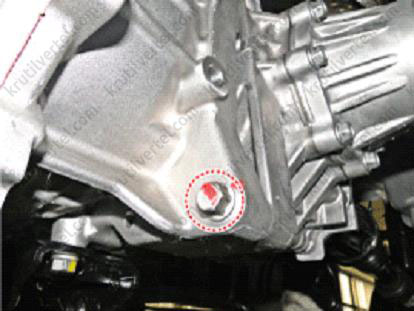

4. Відкрутити нижній болт кріплення роздавальної коробки (з боку коробки до роздавальної коробки).

5. Установка проводиться у порядку, зворотному зняттю, з урахуванням наступного:

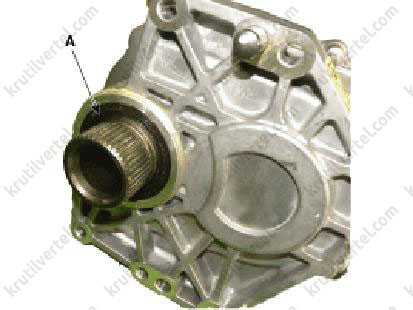

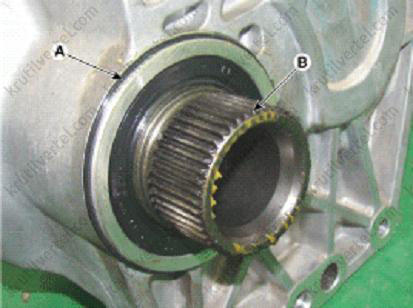

• Будьте обережні, щоб не пошкодити кільце ущільнювача (А). Якщо кільце ущільнювача буде пошкоджено, замініть його новим.

• Змастити шліци (В) молібденовим мастилом для високого тиску.

Примітка:
Мастило для шліців SPL-1 або еквівалентне.

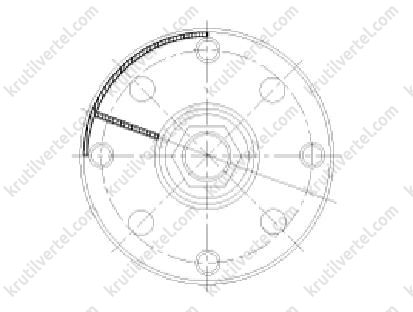

• Встановити карданний вал за настановними мітками на фланцях роздавальної коробки та карданного валу.

Сальники роздавальної коробки

Заміна правого сальника роздавальної коробки

1. Версії з бензиновим двигуном 3.3 л: зняти передній глушник (див. розділ 11 «Система впуску та випуску»).

2. Зняти правий передній вал з автомобіля (див. розділ 15 «Привідні вали та осі»).

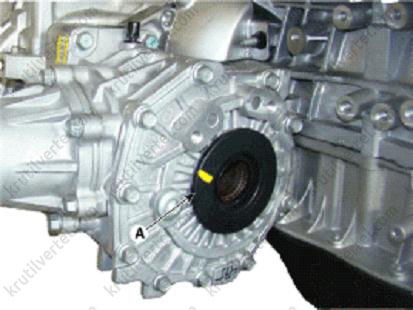

3. Зняти пилозахисну кришку (А).

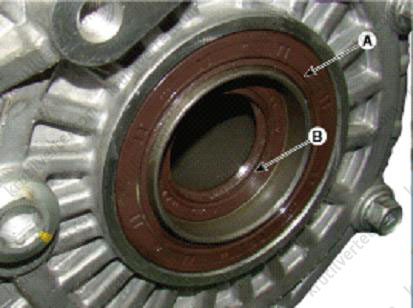

4. Витягти сальники (А, В).

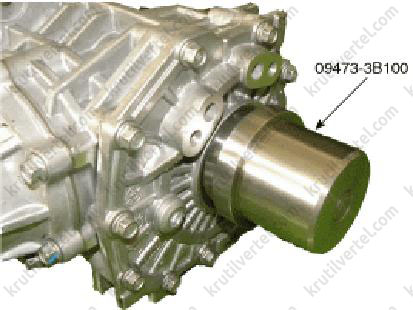

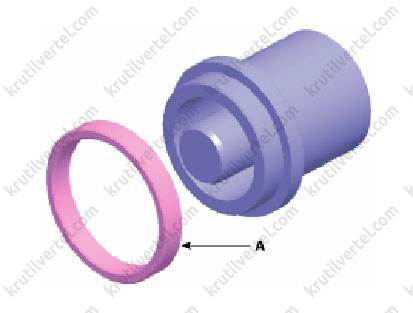

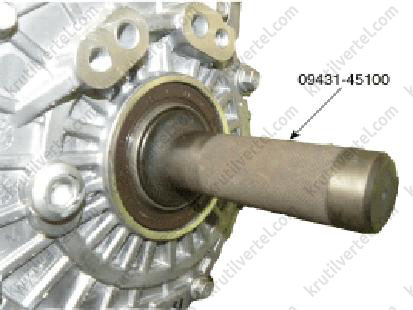

5. За допомогою спеціальних пристроїв (09473-3B100 та 09431-45100) запресувати нові сальники.

Примітка:
- Нанести літієву мастило між кромками сальника.
- Використовувати оправлення (09473-3B100) після зняття муфти (А).

6. Встановити нову пилозахисну кришку (А).

7. Заправити трансмісійну олію в роздавальну коробку.

8. Встановити правий приводний вал (див. розділ 15 «Привідні вали та осі»).

9. Версії з бензиновим двигуном 3,3 л: встановити передній глушник (див. розділ 11 «Система впуску та випуску»).

Заміна лівого сальника роздавальної коробки

1. Зняти роздавальну коробку з коробки (див. вище).

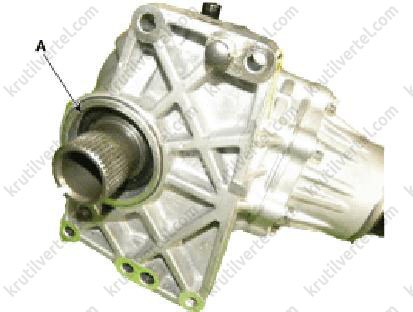

2. Витягти сальники (А).

Версії з дизельними двигунами 2,0/2,2 л (D4HA та D4HB) та бензиновими двигунами 2,4 л (G4KE та G4KJ)

Версії з бензиновим двигуном 3,3 л (G6DF)

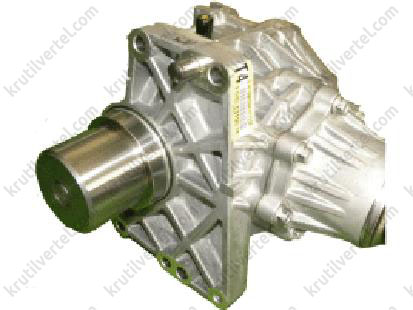

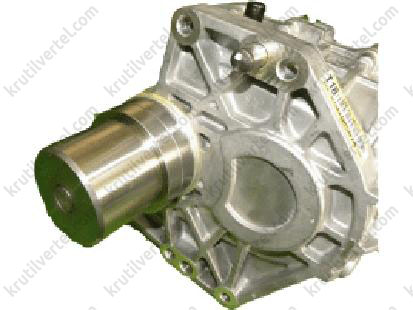

3. За допомогою спеціального пристрою запресувати новий сальник.

Версії з дизельними двигунами 2,0/2,2 л (D4HA та D4HB) та бензиновими двигунами 2,4 л (G4KE та G4KJ)

Версії з бензиновим двигуном 3,3 л (G6DF)

Примітка:
- Нанести літієву мастило між кромками сальника.
- У версіях з дизельними двигунами 2,0/2,2 л (D4HA та D4HB) та бензиновими двигунами 2,4 л (G4KE та G4KJ) використовувати оправлення (09473-3B100) після зняття муфти (А).
- У версіях з бензиновим двигуном 3,3 л (G6DF) використовувати оправлення (09473-3B100) після встановлення муфти (А).

4. Заправити трансмісійну олію в роздавальну коробку.

5. Встановити роздавальну коробку на автомобіль.
