Сервісні дані та специфікація системи впуску і випуску KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
регулювання клапанів Kia Sorento, система впуску двигуна Kia Sorento, система випуску газів Kia Sorento, система випуску Kia Sorento, система впуску Kia Sorento
8. Сервісні дані та специфікація
Моменти затягування різьбових з'єднань
| Різьбове з'єднання | Момент затягування, Нм |
| Дизельні двигуни (D4HA та D4HB) | |
| Хомути впускного повітроводу | 2.9 ~ 4.9 |
| Болти кріплення корпусу повітряного фільтра | 7.8 ~ 9.8 |
| Болти та гайки впускного колектора | 19.6 ~ 23.5 |
| Гайки випускного колектора | 39.2 ~ 44.1 |
| Болти теплозахисного екрану випускного колектора | 9.8 ~ 11.8 |
| Болти теплозахисного екрану сажевого фільтра DPF (або каталітичного нейтралізатора WCC, що підігрівається) | 17.7 ~ 21.6 |
| Болти опорного кронштейна сажевого фільтра DPF (або каталітичного нейтралізатора WCC, що підігрівається) | 53.9 ~ 63.7 |
| Гайки кріплення фільтра сажі DPF (або каталітичного нейтралізатора WCC, що підігрівається) до турбокомпресора | 53.9 ~ 63.7 |
| Верхній порожнистий болт турбокомпресора, що подає маслопроводу | 11.8 ~ 17.7 |
| Нижній порожнистий болт турбокомпресора, що подає маслопроводу | 19.6 ~ 26.5 |
| Болт кріплення подачі маслопроводу турбокомпресора | 19.6 ~ 26.5 |
| Болти зливного маслопроводу турбокомпресора | 9.8 ~ 11.8 |
| Гайки зливної трубки оливи турбокомпресора | 19.6 ~ 26.5 |
| Гайки кріплення турбокомпресора до випускного колектора | 53.9 ~ 63.7 |
| Болти кріплення патрубка EGR (8x25) | 19.6 ~ 23.5 |
| Болти кріплення патрубка EGR (6x14) | 9.8 ~ 11.8 |
| Болти охолоджувача EGR | 9.8 ~ 11.8 |
| Гайки охолоджувача рециркуляції відпрацьованих газів | 19.6 ~ 26.5 |
| Болти кріплення корпусу термостата та EGR | 19.6 ~ 24.5 |
| Болти кронштейна проміжного охолоджувача повітря (інтеркулера) | 9.8 ~ 11.8 |
| Хомути трубопроводу та шланга проміжного охолоджувача повітря (інтеркулера) | 4.9 ~ 6.9 |
| Болт кріплення патрубка проміжного охолоджувача повітря (інтеркулера) | 9.8 ~ 11.8 |
| Гайки кріплення переднього глушника до фільтра сажі DPF (або каталітичному нейтралізатору WCC, що підігрівається) | 39.2 ~ 58.8 |
| Гайки кріплення переднього глушника до центрального глушника | 39.2 ~ 58.8 |
| Гайки кріплення центрального глушника до заднього глушника | 39.2 ~ 58.8 |
| Бензинові двигуни 2,4 MPI/GDI (G4KE та G4KJ) | |
| Болт хомута впускного повітроводу | 2.9 ~ 4.9 |
| Болти кріплення корпусу повітряного фільтра | 7.8 ~ 9.8 |
| Болт кріплення корпусу електронної дросельної заслінки (ETC) | 9.8 ~ 11.8 |
| Болти стійки впускного колектора | 18.6 ~ 23.5 |
| Болти впускного колектора | 18.6 ~ 23.5 |
| Гайки впускного колектора | 18.6 ~ 23.5 |
| Датчик кисню (передній/задній) | 39.2 ~49.0 |
| Болти теплозахисного екрану випускного колектора | 7.8 ~ 11.8 |
| Болти стійки випускного колектора (M8) | 18.6 ~ 27.5 |
| Болти стійки випускного колектора (M10) | 51.9 ~ 57.8 |
| Гайки випускного колектора | 49.0 ~ 53.9 |
| Гайки переднього глушника | 39.2 ~ 58.8 |
| Гайки каталітичного нейтралізатора та центрального глушника | 39.2 ~ 58.8 |
| Болти заднього глушника | 39.2 ~ 58.8 |
| Бензиновий двигун 3.5 MPI (G6CU) | |
| Болт хомута впускного повітроводу | 2.9 ~ 4.9 |
| Болти кріплення корпусу повітряного фільтра | 7.8 ~ 9.8 |
| Болти впускного колектора | [3.9 ~ 5.9] + [26.5 ~ 31.4] |
| Гайки впускного колектора | [3.9 ~ 5.9] + [18.62 ~ 23.52] |
| Болти впускного ресівера | 9.8 ~ 11.8 |
| Гайки впускного ресивера | 9.8 ~ 11.8 |
| Болти стійки впускного ресівера | 27.5 ~ 31.3 |
| Гайки випускного колектора (лівого/правого) | 49.0 ~ 53.9 |
| Болти теплозахисного екрану (лівого/правого) | 9.8 ~ 11.8 |
| Гайки переднього глушника | 39.2 ~ 58.8 |
| Болти кріплення центрального та заднього глушників | 39.2 ~ 58.8 |
Спеціальні інструменти та пристрої
| Інструмент (номер та найменування) | Зображення | Застосування |
|

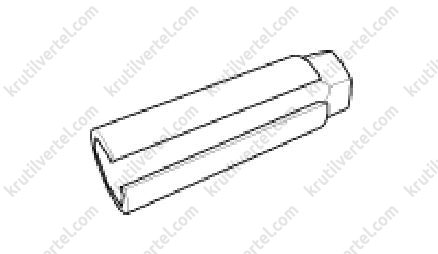

Гніздо для датчика кисню, що підігрівається 09392-1Y100 |
 |
Використовується для зняття та встановлення датчика кисню, що підігрівається.
Примітка: |
