Компоненти системи охолодження бензинових двигунів 2,4 л (G4KE і G4KJ) KIA Sorento Prime з 2018 року

Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
схема системи охолодження Kia Sorento, вентилятор охолодження Kia Sorento, радіатор охолодження Kia Sorento

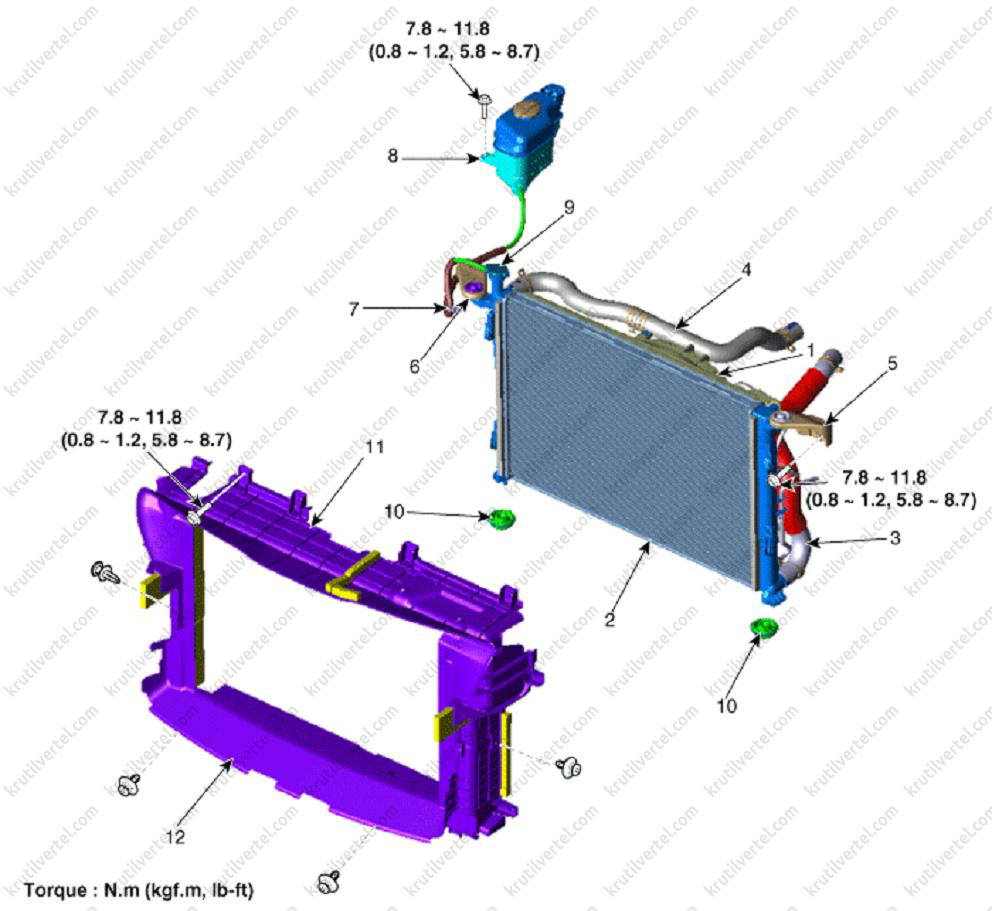

4. Компоненти системи охолодження бензинових двигунів 2,4 л (G4KE та G4KJ)

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,а компоненти Соренто Прайм з 2018 року

  1. Вентилятор радіатора.
  2. Радіатор.
  3. Нижній шланг радіатора.
  4. Верхній шланг радіатора.
  5. Верхній лівий монтажний кронштейн радіатора.
  6. Верхній правий монтажний кронштейн радіатора.
  7. Шланг розширювального бачка.
  8. Розширювальний бачок.
  9. Кришка радіатора.
  10. Нижні монтажні подушки радіатора.
  11. Верхній повітряний обтічник.
  12. Нижній повітряний обтічник.

Радіатор

Зняття та встановлення радіатора

1. Зняти впускний повітропровід (див. розділ 11 «Система впуску та випуску»).

2. Зняти акумулятор (див. розділ 12 «Електрообладнання двигуна»).

3. Зняти захисний піддон моторного відсіку (див. розділ 6b «Механічна частина бензинового двигуна 2.4 MPI (G4KE)» або розділ 6с «Механічна частина бензинового двигуна 2.4 GDI (G4KJ)»).

4. Злити охолоджувальну рідину із системи (див. розділ «Заміна охолоджуючої рідини» на початку цього розділу).

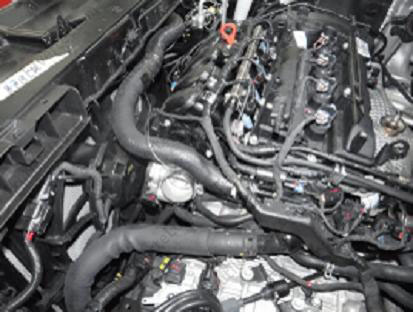

5. Від'єднати верхній (А) та нижній (В) шланги радіатора.

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

6. Зняти облицювання переднього бампера (див. розділ 19 «Кузов»).

7. Зняти фари головного освітлення.

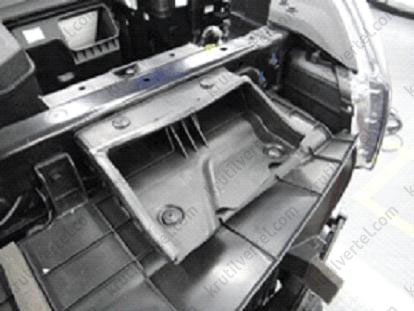

8. Зняти повітрозабірник (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

9. Від'єднати шланг розширювального бачка (А) та зняти верхній повітряний обтічник (В).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

10. Від'єднайте роз'єм вимикача капота (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

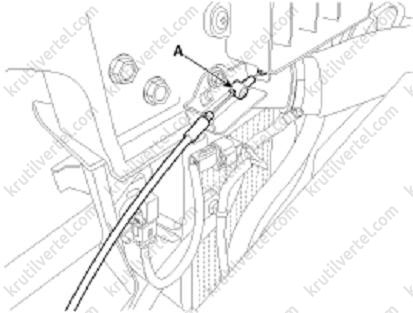

11. Від'єднати трос приводу відмикання замка капота (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

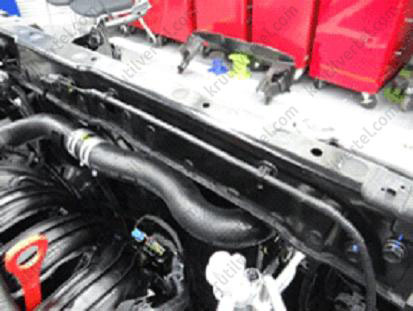

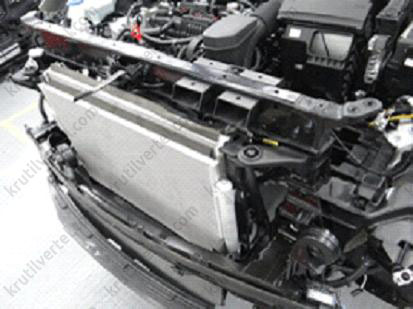

12. Зніміть верхню опорну балку радіатора (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року 2, компоненти Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

Примітка:
Момент затягування: 21.6 ~ 26.5 Н·м.

13. Зніміть верхні кронштейни радіатора.

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,а компоненти Соренто Прайм з 2018 року

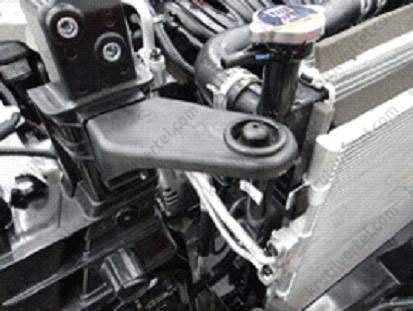

Правий верхній кронштейн

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

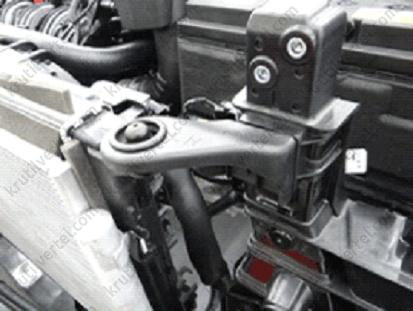

Лівий верхній кронштейн радіатора

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

14. Від'єднайте роз'єм двигуна вентилятора радіатора.

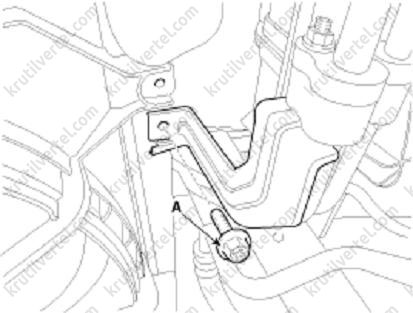

15. Відвернути болт монтажного кронштейна трубопроводу кондиціонера (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,а системи Соренто Прайм з 2018 року

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

16. Зняти конденсатор системи кондиціювання.

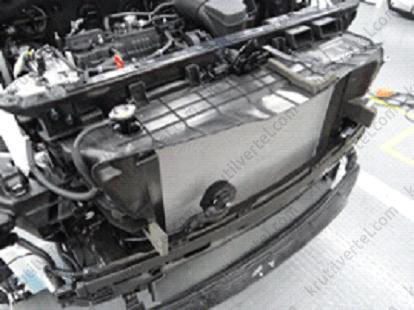

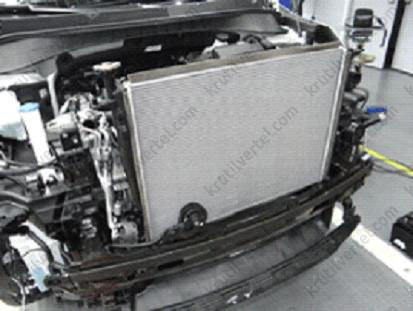

17. Зніміть радіатор системи охолодження (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,а компоненти Соренто Прайм з 2018 року

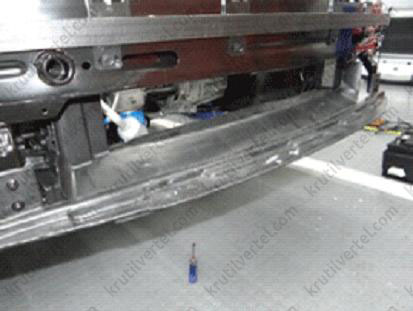

18. Зняти нижній повітряний обтічник (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

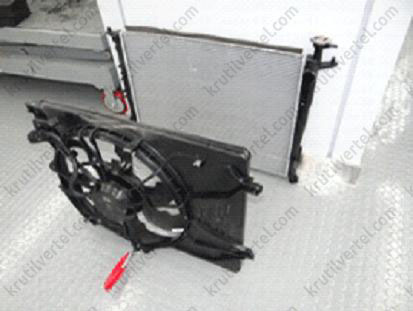

19. Зняти вентилятор (А) з радіатора (В).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

Примітка:
Момент затягування: 4.9 ~ 7.9 Н·м.

20. Установка здійснюється у порядку, зворотному зняттю.

21. Заправити рідину, що охолоджує, в систему (див. відповідний розділ вище в цьому розділі).

22. Запустити двигун та перевірити наявність витоків.

Розширювальний бачок

Зняття та встановлення розширювального бачка

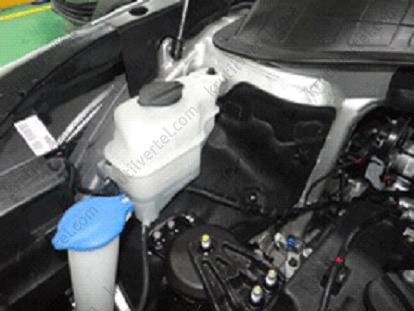

1. Від'єднати шланг (А) та злити охолоджувальну рідину з розширювального бачка.

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

2. Зняти розширювальний бачок (B).

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Блок контролю температури охолоджувальної рідини

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року 2, компоненти Соренто Прайм з 2018 року

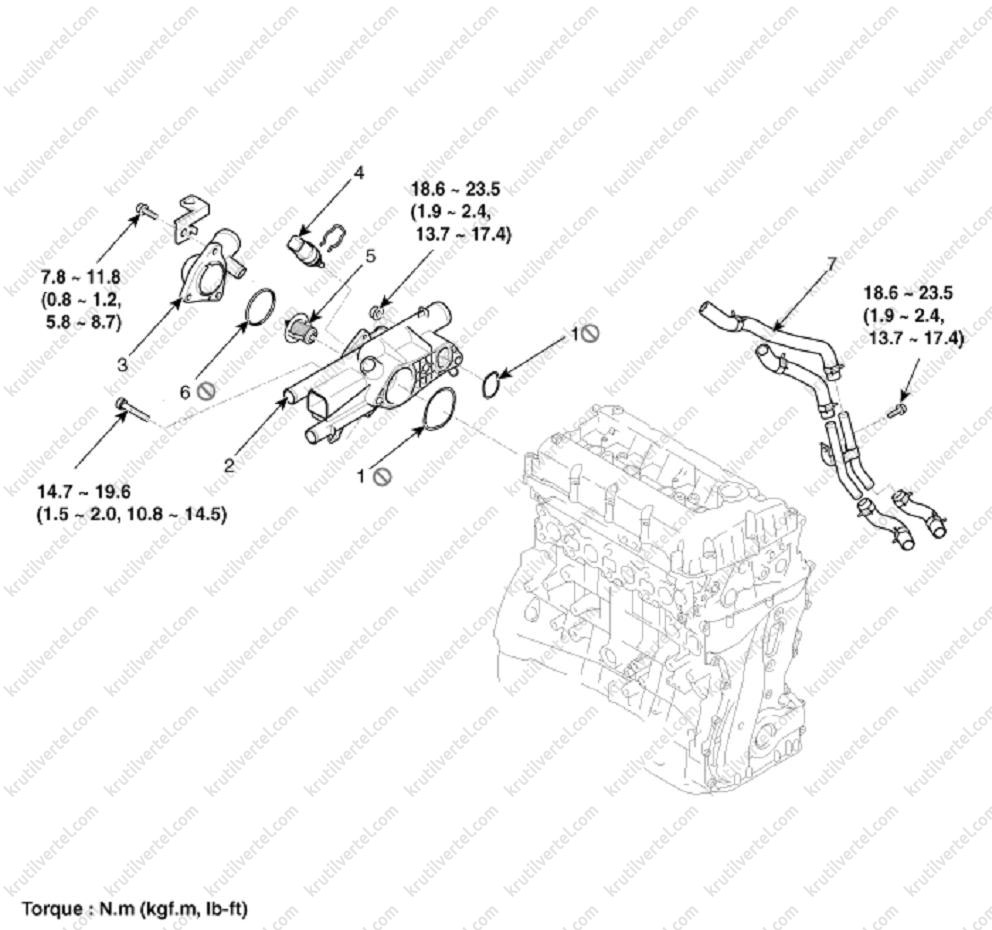

Двигун 2,4 MPI (G4KE):

  1. Кільця ущільнювачів.
  2. Блок контролю температури охолоджувальної рідини.
  3. Впускний порт.
  4. Датчик температури рідини, що охолоджує.
  5. Термостат.
  6. Прокладання термостату.
  7. Шланги масляного радіатора.

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

>

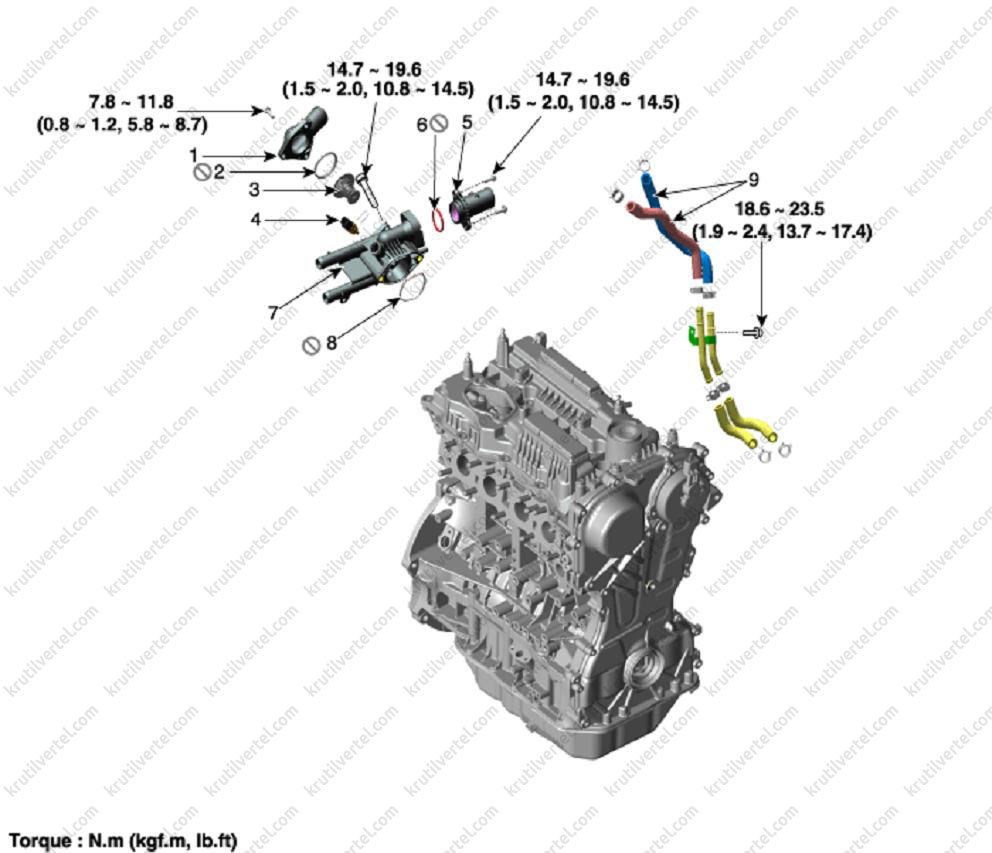

Двигун 2,4 GDI (G4KJ):

  1. Впускний порт.
  2. Кільце ущільнювача впускного порту.
  3. Термостат.
  4. Датчик температури рідини, що охолоджує.
  5. Випускний порт.
  6. Кільце ущільнювача випускного порту.
  7. Блок контролю температури охолоджувальної рідини.
  8. Кільце ущільнювача блоку контролю температури охолоджуючої рідини.
  9. Шланги масляного радіатора.

Примітка:
компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 2 компоненти системи Прайм з 2018 року : замінювати деталь новою після кожного зняття.

Зняття та встановлення блоку контролю температури охолоджуючої рідини

1. Зняти впускний повітропровід (див. розділ 11 «Система впуску та випуску»).

2. Зняти акумулятор (див. розділ 12 «Електрообладнання двигуна»).

3. Зняти корпус повітряного фільтра (див. розділ 11 «Система впуску та випуску»).

4. Зняти захисний піддон моторного відсіку (див. розділ 6b «Механічна частина бензинового двигуна 2.4 MPI (G4KE)» або розділ 6с «Механічна частина бензинового двигуна 2.4 GDI (G4KJ)»).

5. Злити охолоджувальну рідину із системи (див. розділ «Заміна охолоджуючої рідини» на початку цього розділу).

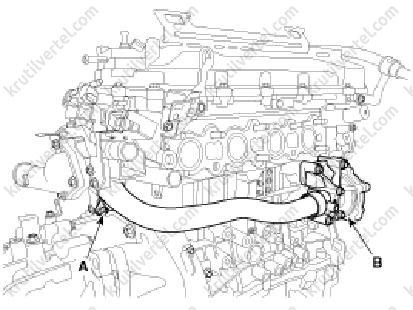

6. Від'єднати верхній (А) та нижній (В) шланги радіатора.

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 2 системи, компоненти Соренто Прайм з 2018 року

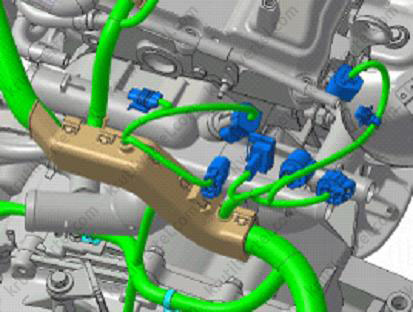

7. Від'єднати роз'єми та тримачі електропроводки та зняти захист джгута проводів з блоку контролю температури охолоджуючої рідини.

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

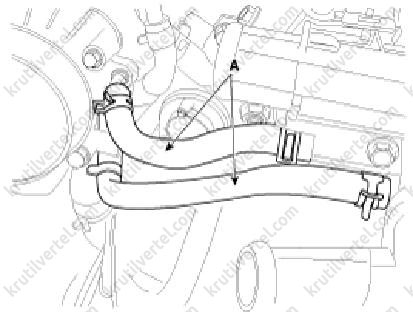

10. Від'єднати впускний шланг обігрівача та шланг підігріву робочої рідини автоматичної коробки передач (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

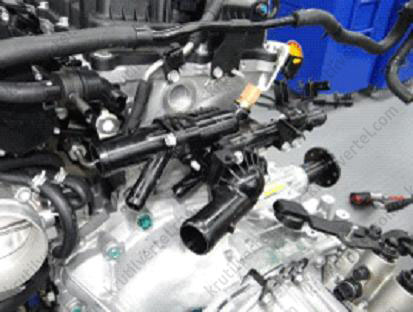

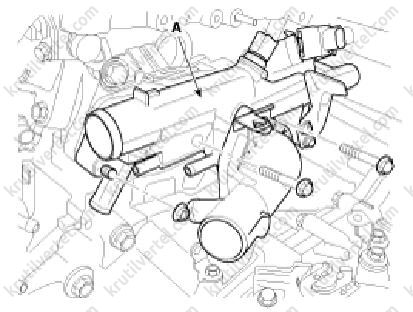

11. Зняти блок контролю температури охолоджувальної рідини (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

Двигун 2,4 MPI (G4KE)

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року, 4 системи, компоненти Соренто Прайм з 2018 року

Двигун 2,4 GDI (G4KJ)

Примітка:
Момент затягування:
Гайки: 18.6 ~ 23.5 Н·м.
Болти: 14.7 ~ 19.6 Н·м.

12. Установка здійснюється у порядку, зворотному зняттю.

13. Заправити охолодну рідину в систему (див. відповідний розділ вище в цьому розділі).

14. Запустити двигун та перевірити наявність витоків.

Термостат

Зняття та встановлення термостата

Примітка:
- Робота двигуна зі знятим термостатом може мати несприятливий вплив на роботу системи, що полягає в зниженні ефективності охолодження.
- Процедуру перевірки термостата наведено у відповідному розділі на початку цього розділу.

1. Зняти впускний повітропровід (див. розділ 11 «Система впуску та випуску»).

2. Зняти акумулятор (див. розділ 12 «Електрообладнання двигуна»).

3. Зняти корпус повітряного фільтра (див. розділ 11 «Система впуску та випуску»).

4. Зняти захисний піддон моторного відсіку (див. розділ 6b «Механічна частина бензинового двигуна 2.4 MPI (G4KE)» або розділ 6с «Механічна частина бензинового двигуна 2.4 GDI (G4KJ)»).

5. Злити охолоджувальну рідину із системи (див. розділ «Заміна охолоджуючої рідини» на початку цього розділу).

6. Від'єднати нижній шланг радіатора.

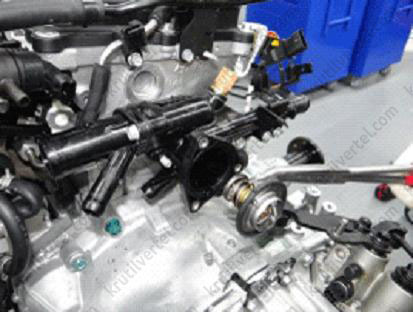

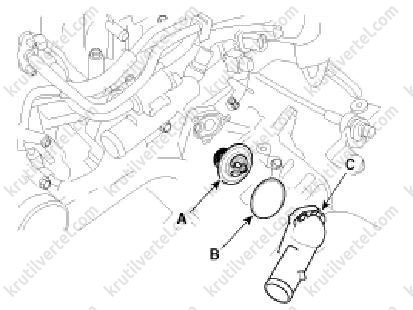

7. Відвернути болти кріплення та зняти впускний порт (А), прокладку (В) та термостат (С).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,а компоненти Соренто Прайм з 2018 року

Двигун 2,4 MPI (G4KE)

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

Двигун 2,4 GDI (G4KJ)

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

8. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Встановити термостат клапаном вгору.

9. Заправити охолодну рідину в систему (див. відповідний розділ вище в цьому розділі).

10. Запустити двигун та перевірити наявність витоків.

Водяний насос

Зняття та встановлення водяного насоса

1. Зняти впускний повітропровід (див. розділ 11 «Система впуску та випуску»).

2. Зняти акумулятор (див. розділ 12 «Електрообладнання двигуна»).

3. Зняти корпус повітряного фільтра (див. розділ 11 «Система впуску та випуску»).

4. Зняти захисний піддон моторного відсіку (див. розділ 6b «Механічна частина бензинового двигуна 2.4 MPI (G4KE)» або розділ 6с «Механічна частина бензинового двигуна 2.4 GDI (G4KJ)»).

5. Злити охолоджувальну рідину із системи (див. розділ «Заміна охолоджуючої рідини» на початку цього розділу).

6. Зняти ремінь приводу навісного обладнання (див. розділ 6b «Механічна частина бензинового двигуна 2.4 MPI (G4KE)» або розділ 6с «Механічна частина бензинового двигуна 2.4 GDI (G4KJ)»).

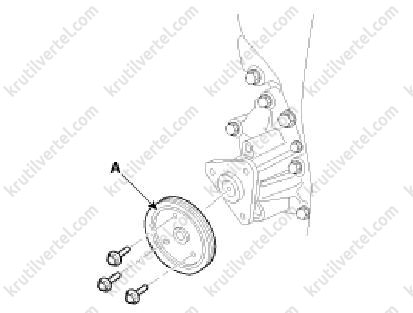

7. Відвернути болти кріплення та зняти шків водяного насоса (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

Примітка:
Момент затягування: 7.8 ~ 9.8 Н·м.

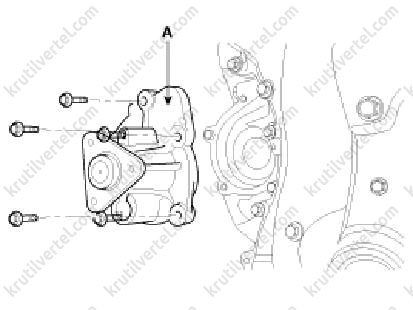

8. Відвернути болти кріплення та зняти вузол водяного насоса (А) з прокладкою.

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

Примітка:
Момент затягування: 9.8 ~ 11.8 Н·м.

9. Зняти теплозахисний екран випускного колектора (див. розділ 11 «Система впуску та випуску»).

10. Відвернути болти кріплення та зняти корпус водяного насоса (В) з прокладкою та водяним патрубком (А).

компоненти системи охолодження бензинових двигунів 2,4 л KIA Sorento Prime з 2018 року,2 Соренто Прайм з 2018 року

Примітка:
Момент затягування:
Болт (А): 9.8 ~ 11.8 Н·м.
Болт (В): 18.6 ~ 23.5 Н·м.

11. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
Замінювати прокладки водяного насоса новими після кожного зняття.

12. Заправити рідину, що охолоджує, в систему (див. відповідний розділ вище в цьому розділі).

13. Запустити двигун та перевірити наявність витоків.

Перевірка стану водяного насосу

1. Перевірити всі деталі на наявність тріщин, пошкоджень чи зношування. У разі потреби замінити водяний насос новим.

2. Перевірити підшипники на наявність пошкоджень, сторонніх шумів та утрудненого обертання. У разі потреби замінити водяний насос новим.

3. Перевірити герметичність водяного насосу. Наявність течі рідини, що охолоджує, через дренажний отвір вказує на пошкодження ущільнень. У цьому випадку необхідно замінити водяний насос.

Примітка:
Невелика кількість роси з дренажного отвору є нормою.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
