Загальні відомості про роздавальну коробку KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
зчеплення Kia Sorento, регулювання зчеплення Kia Sorento, трансмісія Kia Sorento, коробка передач Kia Sorento
1. Загальні відомості

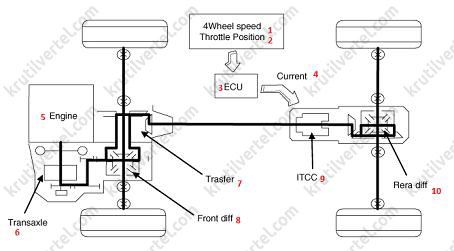

Розподіл потоків потужності в системі повного приводу
На додаток до інших агрегатів автомобілі з повним приводом обладнані роздавальною коробкою, встановленою безпосередньо на коробці передач, карданним валом, муфтою включення повного приводу, головною задньою передачею, задніми приводними валами і блоком управління системою повного приводу (контролером).
Електронний блок управління системою повного приводу (контролер) отримує сигнали від різних датчиків для визначення поточного стану дороги та умов водіння. Контролер використовує цю інформацію для управління багатодисковою муфтою підключення повного приводу, точно дозуючи подачу моменту, що крутить, на задні колеса автомобіля.
Залежно від умов руху автомобіля роздаткова коробка може працювати у двох різних режимах:
- Автоматичний режим: у звичайних умовах руху (рівні дороги) автомобіль працює аналогічно звичайним передньопривідним версіям, проте, якщо система виявляє необхідність увімкнення повного приводу, момент, що крутить, від двигуна автоматично передається на всі чотири колеса без участі водія.
- Режим блокування: цей режим використовується при підйомі або спуску автомобіля по крутих схилах, при позашляховому керуванні або керуванні піском або брудом для створення максимального тягового зусилля. Цей режим автоматично деактивується під час руху зі швидкістю понад 30 км/год, перемикаючись на автоматичний режим при швидкості понад 40 км/год. Якщо автомобіль знову сповільнюється до 30 км/год, роздавальна коробка знову перемикається в режим блокування.
На відміну від роздавальної коробки, муфта включення повного приводу, керована контролером, може працювати у чотирьох різних режимах:

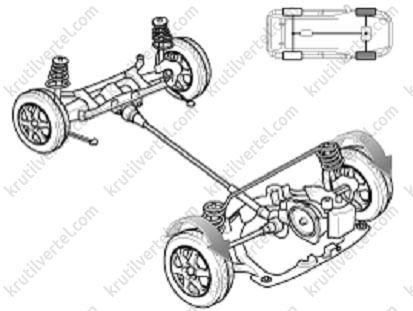

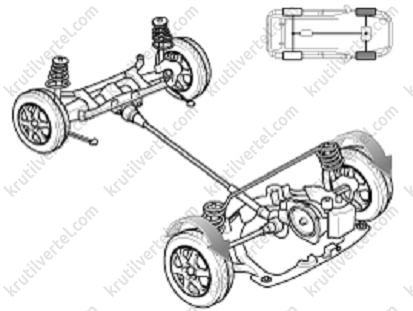

- Рух із крейсерською швидкістю (автоматичний режим): крутний момент подається тільки на передні колеса автомобіля.

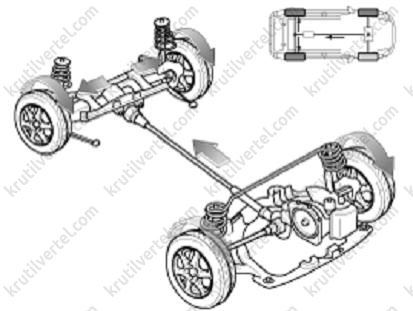

- Повертання автомобіля (автоматичний режим): момент, що крутить, розподіляється між задніми колесами в залежності від радіуса повороту і кутової швидкості.

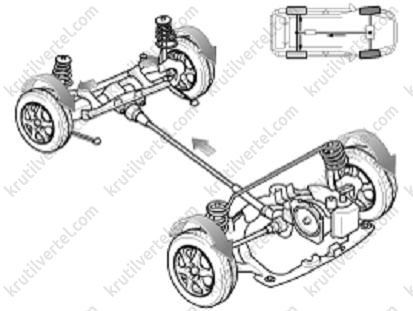

- Пробуксування (автоматичний режим): якщо одне або обидва з передніх коліс втрачають зчеплення з дорожнім покриттям, система передає відповідну кількість моменту, що крутить, на задні колеса, ґрунтуючись на ступені пробуксовування передніх коліс.
- Режим блокування: максимальне тягове зусилля на бездоріжжі (активно лише на швидкостях руху до 40 км/год).
| Параметр | Значення | |
| Задня головна передача | Тип зубчастої передачі | Гіпоїдна передача |
| Передатне відношення головної передачі | 2.533 | |
| Люфт у шестернях гіпоїдної передачі | 0.07 ~ 0.15 мм | |
| Люфт у шестернях диференціалу | 0.01 ~ 0.06 мм | |
