6. Сервісні дані та специфікація
Герметики, що використовуються
| Розташування | Використовуваний герметик |
| Дизельні двигуни | |
| Контактні поверхні верхньої частини масляного піддону | LOCTITE 5900H або еквівалентний |
| Контактні поверхні нижньої частини масляного піддону | |
| Бензиновий двигун 3.5 л (G6CU) | |
| Контактні поверхні верхньої частини масляного піддону | THREE BOND 1217H |
| Контактні поверхні нижньої частини масляного піддону | |
| Датчик тиску мастила | THREE BOND 2403 |
Моменти затягування різьбових з'єднань
| Різьбове з'єднання | Момент затяжки, Нм |
| Дизельні двигуни (D4HA та D4HB) | |
| Болти кріплення вузла масляного фільтра та масляного радіатора | 19.6 ~ 26.5 |
| Болти кріплення масляного радіатора | 9.8 ~ 11.8 |
| Болт зливного отвору масляного фільтра | 9.0 ~ 11.0 |
| Кришка масляного фільтра | 31.5 ~ 38.5 |
| Пробка зливного отвору масляного піддону | 34.3 ~ 44.1 |
| Болт кріплення напрямної трубки масловимірювального щупа | 9.8 ~ 11.8 |
| Болти верхньої частини масляного піддону | 9.8 ~ 11.8 |
| Болти кріплення верхньої частини масляного піддону до картера коробки передач | 39.2 ~ 46.1 |
| Болти та гайки нижньої частини масляного піддону | 9.8 ~ 11.8 |
| Болти модуля балансирних валів та масляного насоса (8x82) | 30.4 ~ 34.3 |
| Болти модуля балансирних валів та масляного насоса (8x40) | 19.6 ~ 23.5 |
| Датчик тиску мастила | 14.7 ~ 21.6 |
| Датчик рівня олії | 8.8 ~ 9.8 |
| Бензинові двигуни 2,4 л MPI/GDI (G4KE/G4KJ) | |
| Пробка зливного отвору масляного піддону | 34.3 ~ 44.1 |
| Олійний фільтр | 11.8 ~ 15.7 |
| Болт кріплення масловимірювального щупа | 7.8 ~ 11.8 |
| Болт кронштейна компресора кондиціонера | 19.6 ~ 23.5 |
| Болт масляного піддону (M6) | 9.8 ~ 11.8 |
| Болт масляного піддону (M9) | 30.4 ~ 34.3 |
| Болт черевика натягувача ланцюга приводу модуля балансирних валів | 9.8 ~ 11.8 |
| Болт заспокійника ланцюга приводу модуля балансирних валів | 9.8 ~ 11.8 |
| Болт натягувача ланцюга приводу модуля балансирних валів | 9.8 ~ 11.8 |
| Болт модуля балансирних валів (M9X181.5) | [22.6~26.5] + [88~92°] |
| Болт модуля балансирних валів (M9X95) | [22.6~26.5] + [43~47°] |
| Датчик тиску мастила | 7.8 ~ 11.8 |
| Бензиновий двигун 3.5 л (G6CU) | |
| Болт зливного отвору масляного піддону | 34.3 ~ 44.1 |
| Болти масляного насоса | 20.6 ~ 22.6 |
| Болти корпусу масляного фільтра | 19.6 ~ 21.6 |
| Кришка масляного фільтра | 34.3 |
| Болти напрямної трубки масловимірювального щупа | 18.6 ~ 22.6 |
| Болти нижньої частини масляного піддону | 9.8 ~ 11.8 |
| Болти кришки приводного ланцюга масляного насоса | 9.8 ~ 11.8 |
| Болт натягувача ланцюга приводу масляного насоса | 9.8 ~ 11.8 |
| Болт зірочки масляного насоса | 18.6 ~ 21.6 |
Спеціальні інструменти та пристрої
| Інструмент (номер та найменування) | Зображення | Застосування |
|

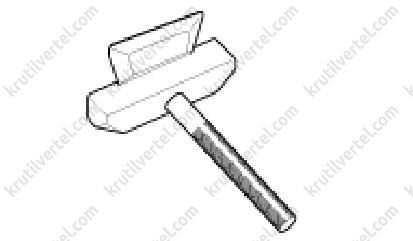

Різак для зняття масляного піддону 09215-3C000 |
 |
Використовується для зняття масляного піддону двигуна |
|

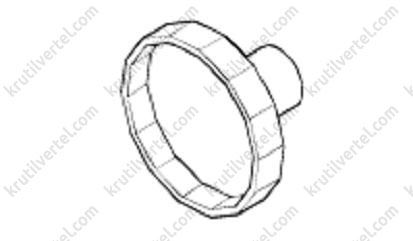

Ключ для масляного фільтра 09263-2E000 |
 |
Використовується для зняття та встановлення масляного фільтра |
|

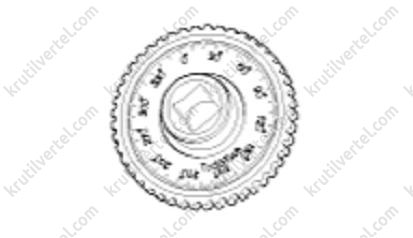

Перехідник для затягування на певний кут 09221-4A000 |
 |
Використовується для дотягу за межами плинності доворотом на певний кут |
