Сервісні дані та специфікація бензинового двигуна 3,5 літра KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
бензиновий двигун Kia Sorento, регулювання клапанів Kia Sorento, не заводиться Kia Sorento
8. Сервісні дані та специфікація
Герметики, що використовуються
| Розташування | Використовуваний герметик |
| Стик між блоком циліндрів та головкою блоку | THREE BOND 1217H |
| Кришка приводного ланцюга | |
| Кришка головки блоку циліндрів | |
| Головка блоку циліндрів | |
| Корпус заднього сальника колінчастого валу | |
| Нижня частина масляного піддону | |
| Верхня частина масляного піддону | |
| Датчик тиску мастила | THREE BOND 2403 |
Моменти затягування різьбових з'єднань
| Різьбове з'єднання | Кількість | Момент затяжки, Нм |
| Опори двигуна | ||
| Болти кріплення монтажного кронштейна двигуна до кузова | 4 | 63.7 ~ 83.4 |
| Гайка кріплення кронштейна монтажної опори двигуна до монтажної подушки | 1 | 88.3 ~ 107.9 |
| Болти кріплення кронштейна монтажної опори двигуна до опорного кронштейна | 2 | 88.3 ~ 107.9 |
| Гайка кріплення кронштейна монтажної опори двигуна до опорного кронштейна | 1 | 88.3 ~ 107.9 |
| Болти кріплення монтажного кронштейна коробки передач до кузова | 3 | 63.7 ~ 83.4 |
| Гайка кріплення монтажного кронштейна коробки передач до кузова | 1 | 63.7 ~ 83.4 |
| Болти кріплення опорного кронштейна коробки до монтажного кронштейна | 2 | 107.9 ~ 127.5 |
| Болти кріплення кронштейна маятникової опори до підрамника | 2 | 49.0 ~ 63.7 |
| Гайка кріплення ізолятора маятникової опори до опорного кронштейна | 1 | 107.9 ~ 127.5 |
| Ремінь приводу навісного обладнання | ||
| Болт паразитного ролика приводного ременя | 1 | 53.9 ~ 57.9 |
| Болт автоматичного натягувача приводного ременя (M12) | 1 | 81.4 ~ 85.3 |
| Болт автоматичного натягувача приводного ременя (M8) | 1 | 17.7 ~ 21.6 |
| Болт шківа колінчастого валу | 1 | 284.5 ~ 304.1 |
| Привід газорозподільного механізму | ||
| Болти А кришки приводного ланцюга | 17 | 18.6 ~ 21.6 |
| Болти У кришки приводного ланцюга | 2 | 24.5 ~ 26.5 |
| Болти З кришки приводного ланцюга | 1 | 58.8 ~ 68.6 |
| Болти D кришки приводного ланцюга | 1 | 58.8 ~ 68.6 |
| Болти E кришки приводного ланцюга | 3 | 9.8 ~ 11.8 |
| Болти автоматичного натягувача ланцюга приводу газорозподільного механізму | 2 | 9.8 ~ 11.8 |
| Гайки автоматичного натягувача ланцюга приводу газорозподільного механізму | 2 | 9.8 ~ 11.8 |
| Болти черевика автоматичного натягувача ланцюга приводу газорозподільного механізму | 2 | 18.6 ~ 21.6 |
| Болти заспокійника ланцюга приводу газорозподільного механізму | 4 | 19.6 ~ 24.5 |
| Болти міжрозподільного заспокійника ланцюга приводу газорозподільного механізму | 4 | 9.8 ~ 11.8 |
| Головки блоку циліндрів | ||
| Болти кришки головки блоку циліндрів (лівою/правою) | 38 | [4.9 ~ 5.9] + [9.8 ~ 11.8] |
| Болти фазообертачів (лівих/правих) | 4 | 64.7 ~ 76.5 |
| Болти кришок підшипників розподільних валів (лівих/правих) | 32 | [5.8] + [9.8 ~ 11.8] |
| Болти головки блоку циліндрів (лівою/правою) | 16 | [37.3 ~ 41.2] + [118 ~ 122°] + [88 ~ 92°] |
| Задній болт правої головки блоку циліндрів | 1 | 18.6 ~ 23.5 |
| Болт переднього такелажного вуха двигуна | 1 | 44.1 ~ 53.6 |
| Болти заднього такелажного вуха двигуна | 2 | 18.6 ~ 23.5 |
| Болти клапана подачі оливи на фазообертач випускного розподільчого валу (лівого/правого) | 2 | 9.8 ~ 11.8 |
| Болти клапана подачі оливи на фазообертач впускного розподільчого валу (лівого/правого) | 2 | 9.8 ~ 11.8 |
| Блок циліндрів | ||
| Шатунні болти | 12 | [27.5 ~ 31.3] + [68 ~ 72 °] |
| Внутрішні болти кришок корінних підшипників колінчастого валу (M11) | 8 | [49.0] + [90˚] |
| Зовнішні болти кришок корінних підшипників колінчастого валу (M8) | 8 | [19.6] + [120˚] |
| Бічні болти кришок корінних підшипників колінчастого валу (M8) | 8 | 29.4 ~ 31.4 |
| Болти кришки отвору для зливу оливи | 6 | 9.8 ~ 11.8 |
| Болти масляних форсунок для охолодження поршнів | 3 | 27.5 ~ 31.3 |
| Болти корпусу заднього сальника колінчастого вала | 6 | 9.8 ~ 11.8 |
| Болти піногасника | 6 | 9.8 ~ 11.8 |
| Болти датчиків детонації (лівого/правого) | 2 | 15.7 ~ 23.5 |
| Болти приводного диска | 8 | 71.54 ~ 75.46 |
| Болти верхньої частини масляного піддону | 18 | 9.8 ~ 11.8 |
Примітка:
Болти кріплення головки блоку циліндрів, шатунні болти та болти кришок корінних підшипників, що затягуються за межею плинності, повинні замінюватися новими після кожного зняття, оскільки вони подовжуються під час затягування. Тому повторне затягування таких болтів може призвести до їх поломки або не забезпечить необхідного притискного зусилля.
Спеціальні інструменти та пристрої
| Інструмент (номер та найменування) | Зображення | Застосування |
|

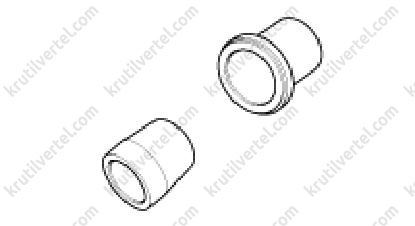

Пристрій для запресування переднього сальника колінчастого валу 09231-3C100 |
 |
Використовується для запресування переднього сальника колінчастого валу |
|

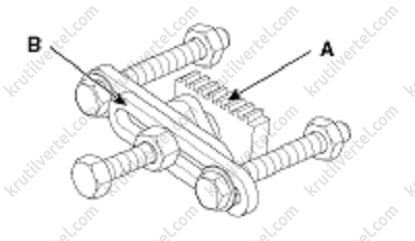

Фіксатор зубчастого вінця A: 09231-3N100 B: 09231-2B100 |
 |
Використовується для фіксації зубчастого вінця маховика для відвертання/затягування болта шківа колінчастого валу |
|

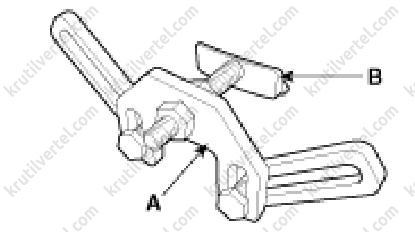

Фіксатор зубчастого вінця A : 09231-3D100 B : 09231-2W100 |
 |
Використовується для фіксації зубчастого вінця маховика для відвертання/затягування болта шківа колінчастого валу |
|

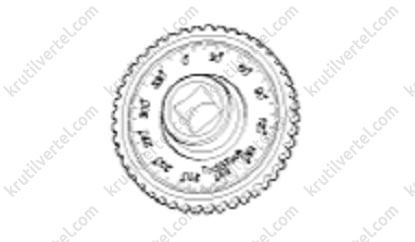

Перехідник для затягування на певний кут 09221-4A000 |
 |
Використовується для дотягу за межами плинності доворотом на певний кут |
|

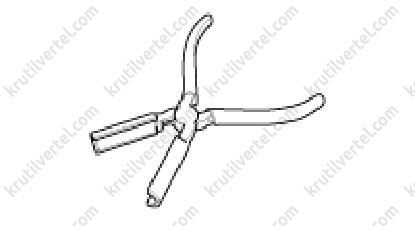

Знімач маслознімних ковпачків стрижнів клапанів 09222-29000 |
 |
Використовується для зняття ковпачків маслознімних стрижнів клапанів |
|

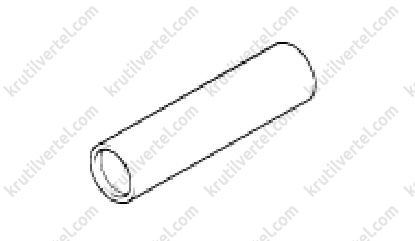

Оправлення для встановлення маслознімних ковпачків стрижнів клапанів 09222-3C100 |
 |
Використовується для встановлення ковпачків маслознімних стрижнів клапанів |
|

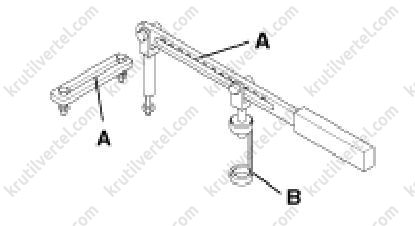

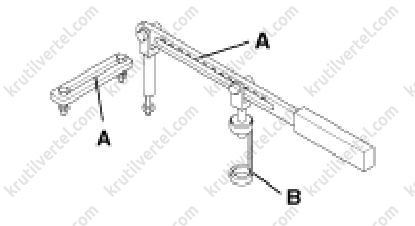

Пристрій для стиснення клапанних пружин 09222-3K000 Утримувач 09222-3K100 |
 |
Використовується для зняття/встановлення впускних або випускних клапанів |
|

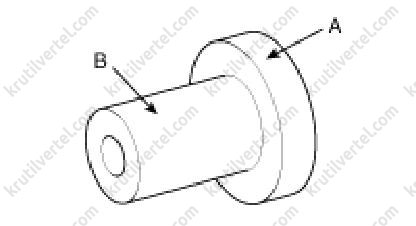

Оправлення для запресування заднього сальника колінчастого валу A: 09231-3C200 B: 09231-H1100 |
 |
Використовується для запресування заднього сальника колінчастого валу |
