Випускний колектор KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
регулювання клапанів Kia Sorento, система впуску двигуна Kia Sorento, система випуску газів Kia Sorento, система випуску Kia Sorento, система впуску Kia Sorento
3. Випускний колектор

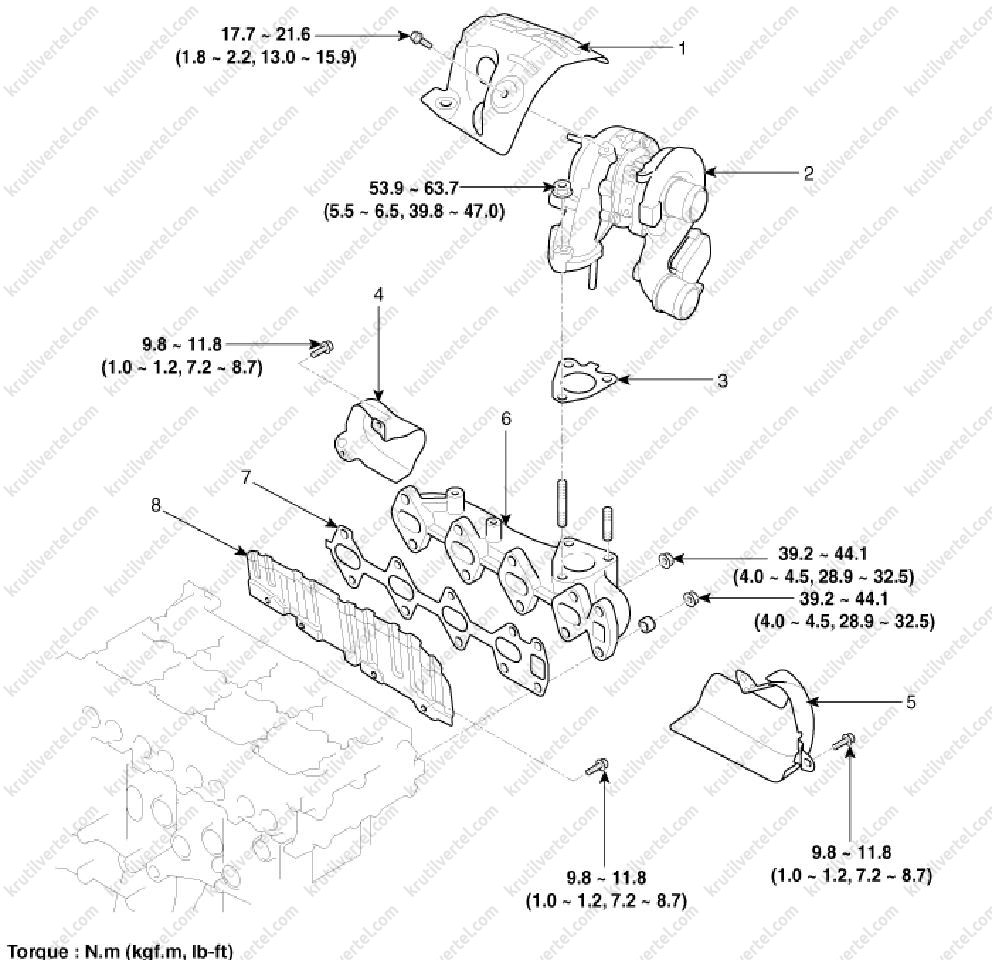

Дизельні двигуни (D4HA та D4HB)
- Теплозахисний екран фільтра сажі.
- Турбокомпресор
- Прокладання турбокомпресора.
- Теплозахисний екран випускного колектора (правий).
- Теплозахисний екран випускного колектора (лівий).
- Випускний колектор.
- Прокладання випускного колектора.
- Теплозахисний екран кришки головки блоку циліндрів.
Видалення та встановлення
1. Зняти фільтр сажі DPF (або каталітичний нейтралізатор WCC, що підігрівається).
2. Зняти турбокомпресор (див. розділ нижче в цьому розділі).

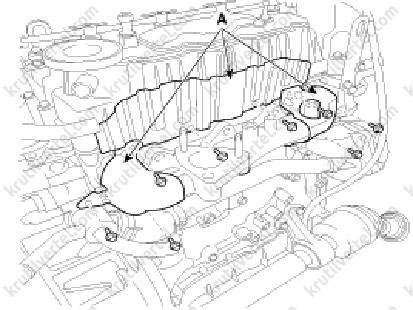

3. Зніміть теплозахисні екрани випускного колектора (А).
Примітка:
Момент затягування: 9.8 ~ 11.8 Н·м.

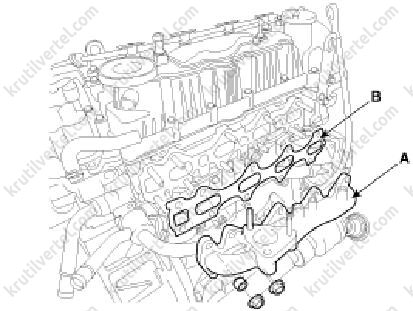

4. Зняти випускний колектор (А) із прокладкою (В).
Примітка:
Момент затягування: 39.2 ~ 44.1 Н·м.

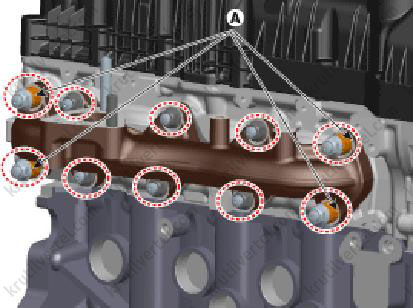

При установці чотирьох зовнішніх гайок переконайтеся в наявності втулок (А).
5. Установка проводиться у порядку, зворотному зняттю.

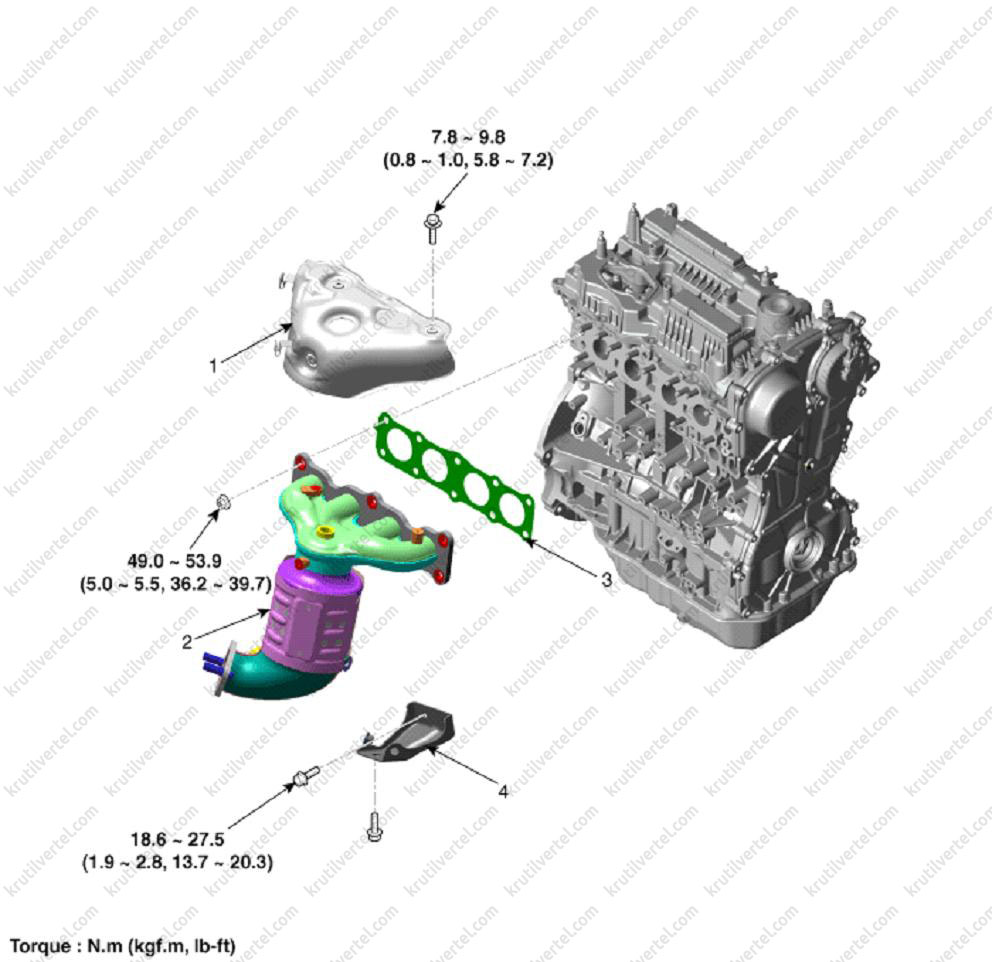

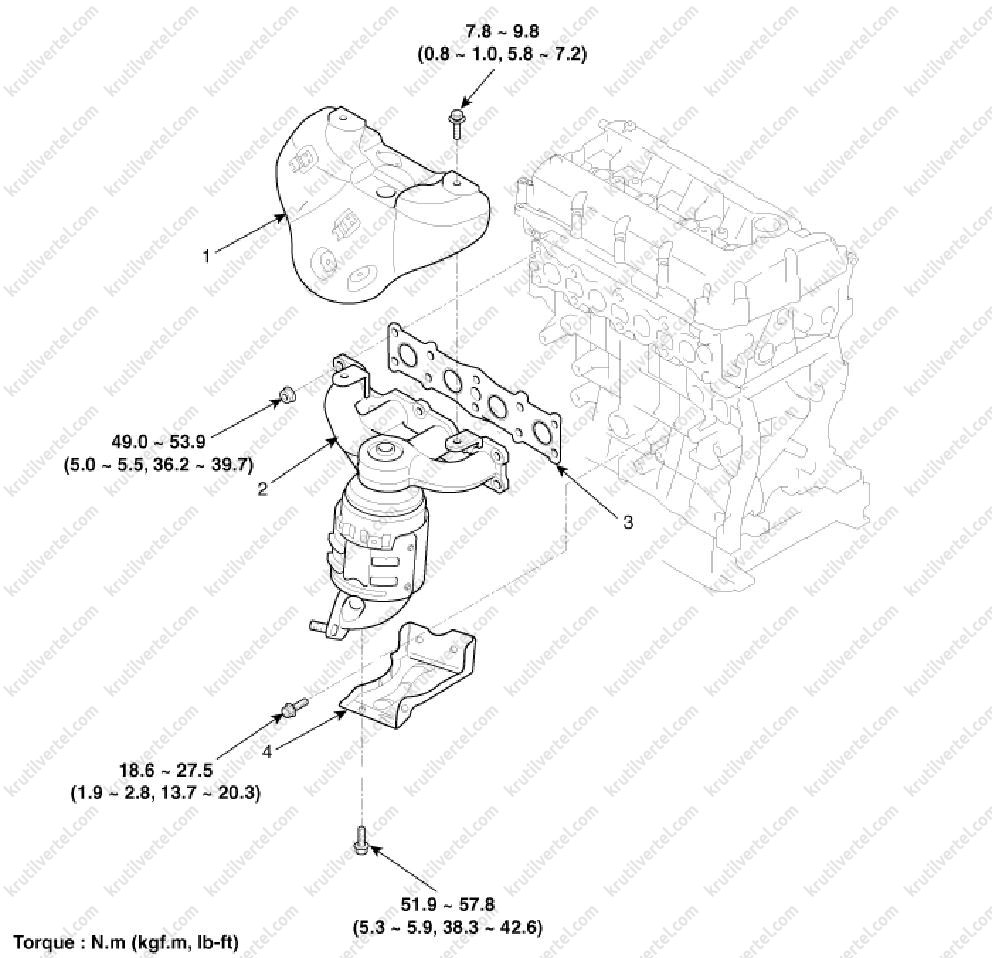

Бензиновий двигун 2,4 MPI (G4KE)
- Теплозахисний екран.
- Випускний колектор.
- Прокладання випускного колектора.

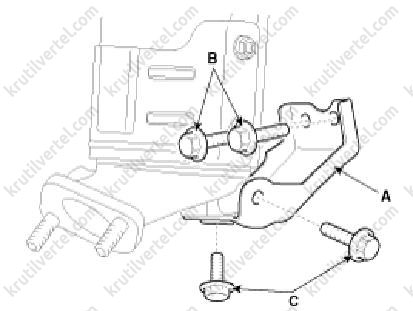

- Стійка випускного колектора.
Зняття та встановлення випускного колектора
1. Зняти декоративну кришку двигуна (див. розділ 6b «Механічна частина бензинових двигунів 2.4 MPI (G4KE)»).
