Інтер'єр KIA Sorento Prime з 2018 року

2. Інтер'єр

Панелі обшивки салону

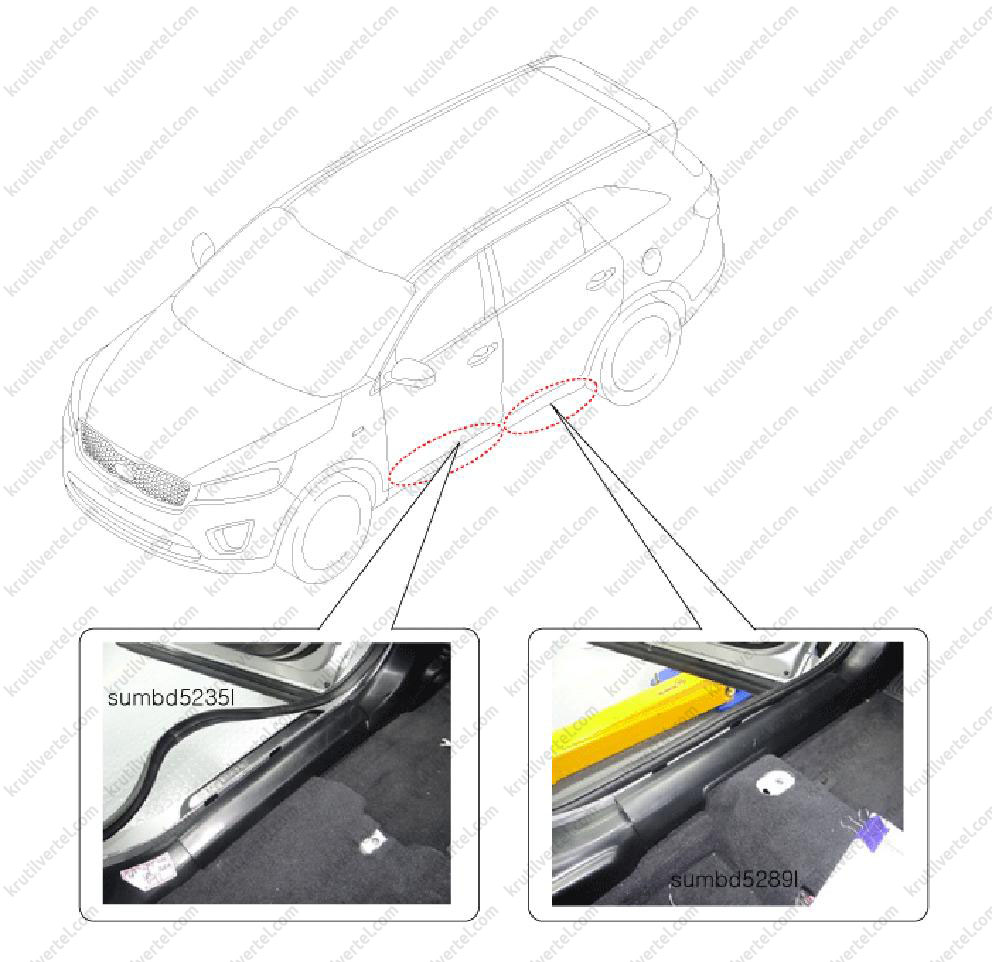

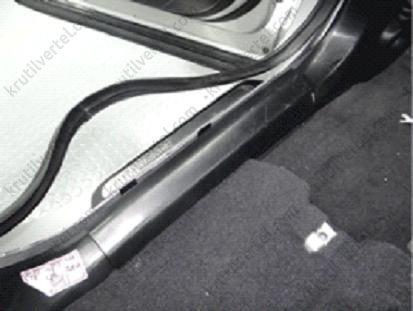

Накладки дверних порогів

Зняття та встановлення накладок дверних порогів

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

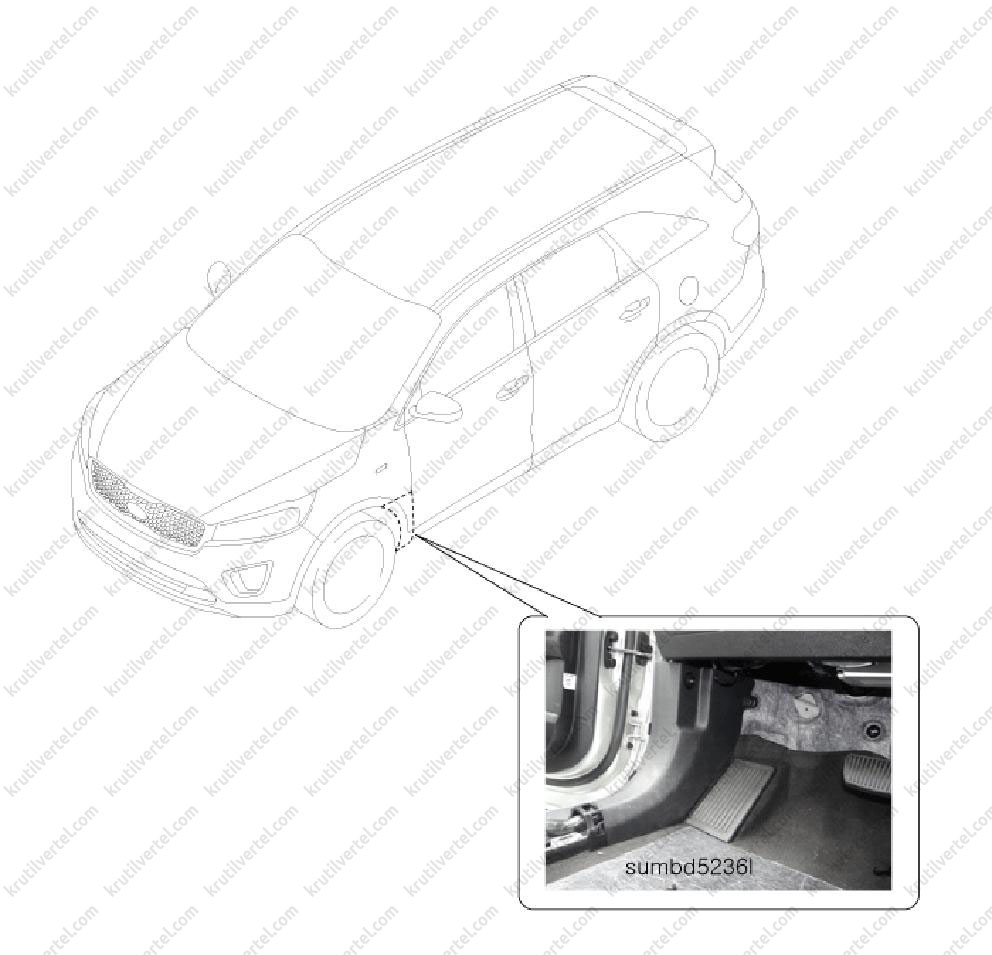

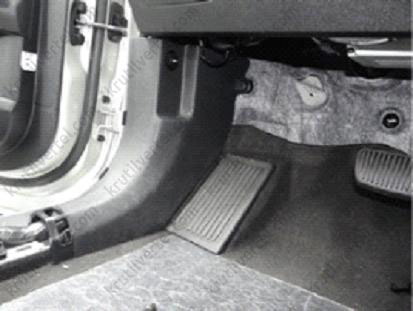

1. Використовуючи викрутку або спеціальний шпатель, зняти накладку порога передніх дверей (А).

Поріг передніх дверей

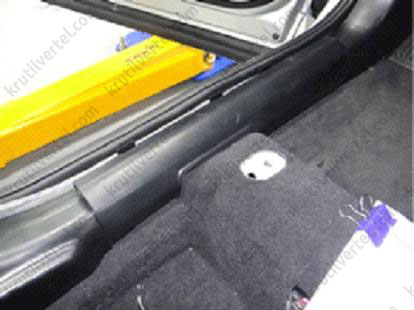

2. За допомогою викрутки або спеціального шпателя зняти накладку порога задніх дверей (А).

Поріг задніх дверей

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

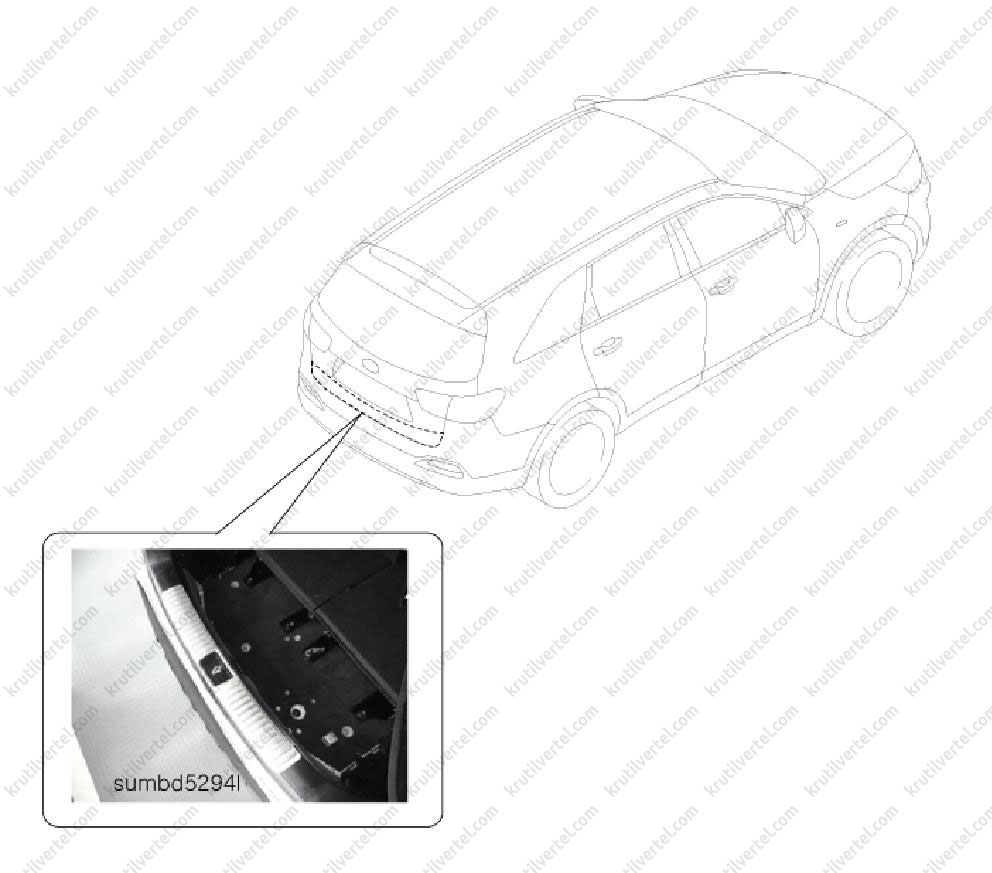

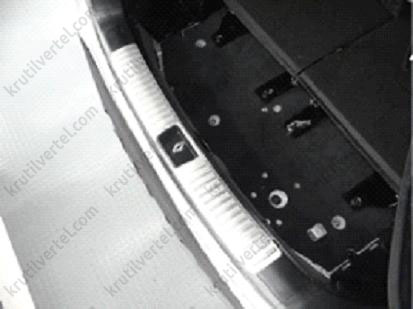

Накладка порога дверей багажного відсіку

Зняття та встановлення накладки порога дверей багажного відсіку

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

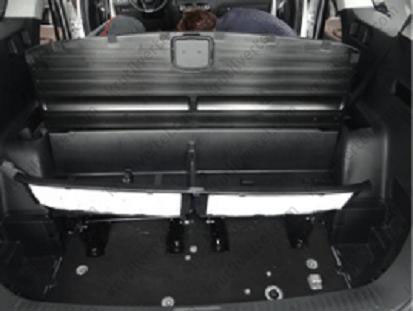

1. Зняти бічні кришки багажної полиці (А) по обидва боки автомобіля.

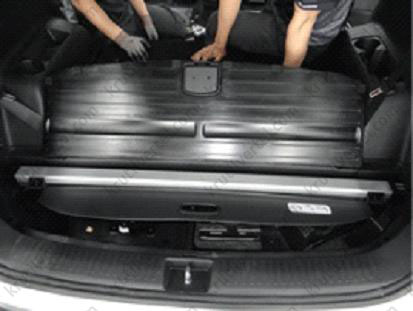

2. Зніміть екран багажного відсіку (А).

3. Прибрати вогнегасник, після чого зняти заднє облицювання піддону багажника (А).

4. Видалити ущільнювальну смугу отвору дверей багажного відсіку.

5. Зняти накладку дверей багажного відсіку (А).

6. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Передні бічні облицювання салону

Зняття та встановлення передніх бокових облицювань салону

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

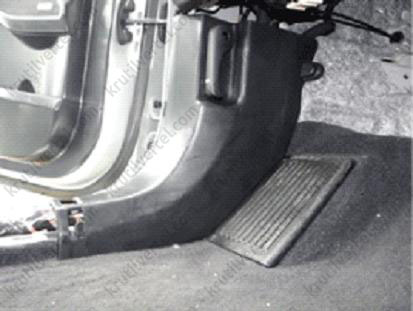

1. Зняти накладки передніх порогів (див. вище).

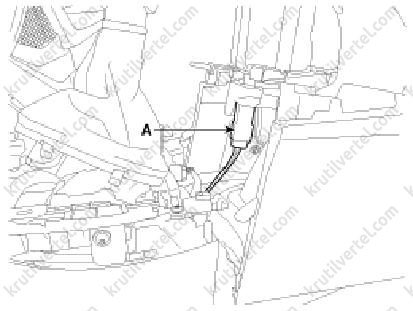

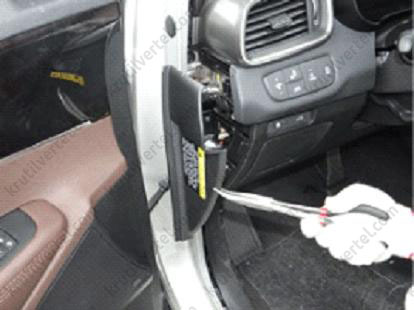

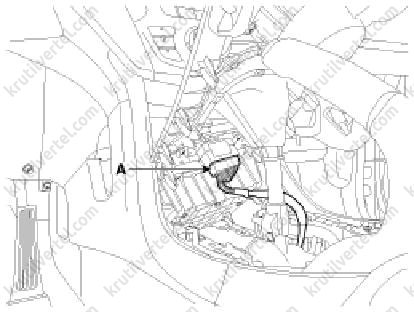

2. Відвернути гвинт кріплення та зняти важіль відмикання капота (А).

3. Частково зняти стрічку ущільнювача передніх дверей з кузова.

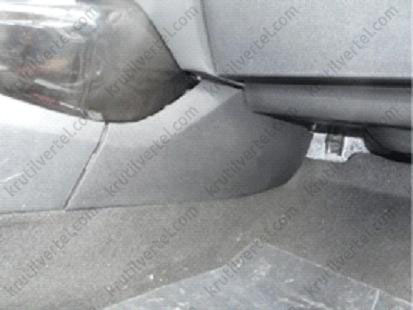

4. Використовуючи викрутку або спеціальний шпатель, зняти бічне облицювання передньої частини салону (А).

5. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

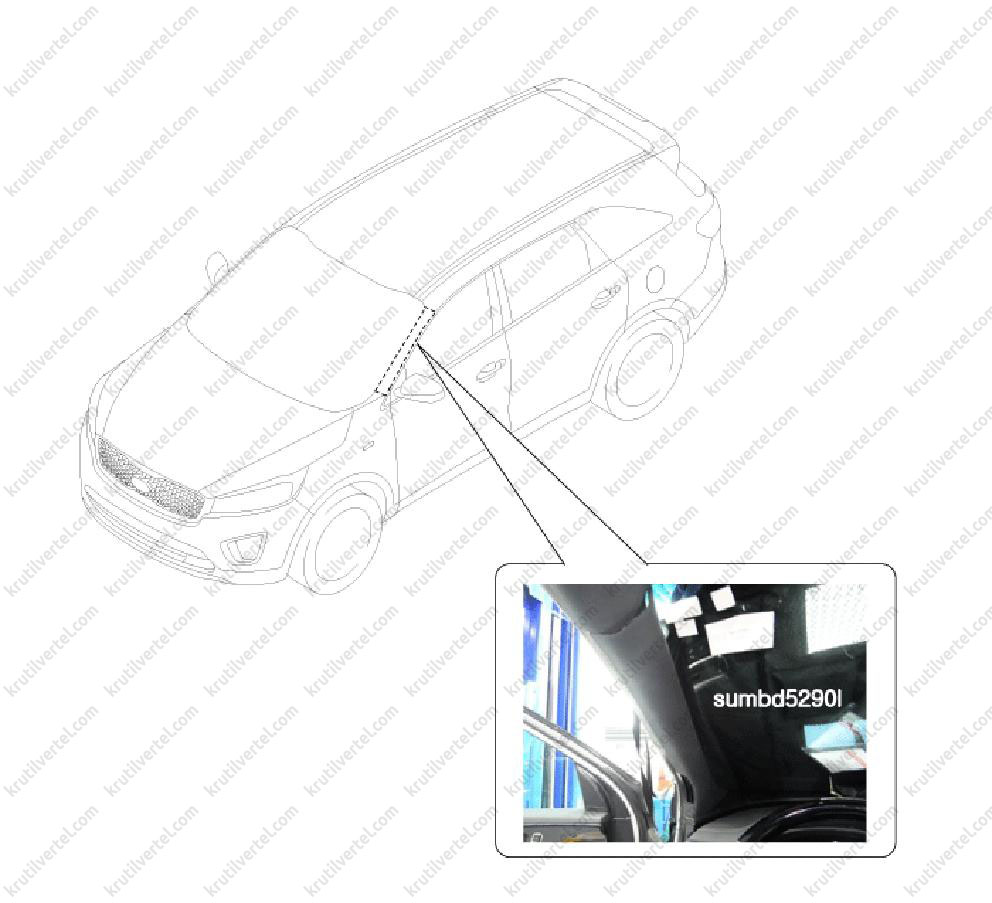

Облицювання передніх кузовних стійок

Зняття та встановлення облицювання передніх кузовних стійок кузова

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

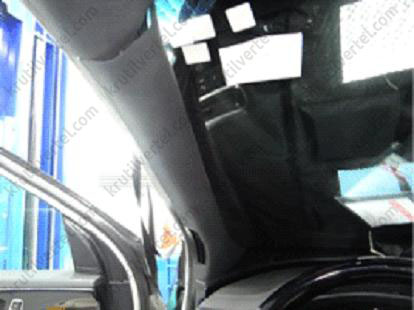

1. Використовуючи викрутку або спеціальний шпатель, зняти облицювання передньої кузовної стійки (А).

2. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

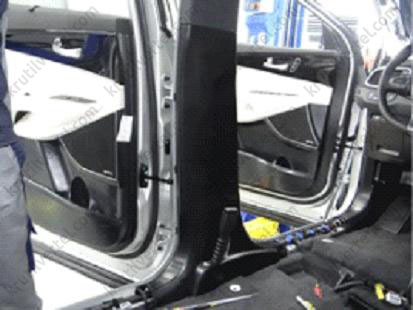

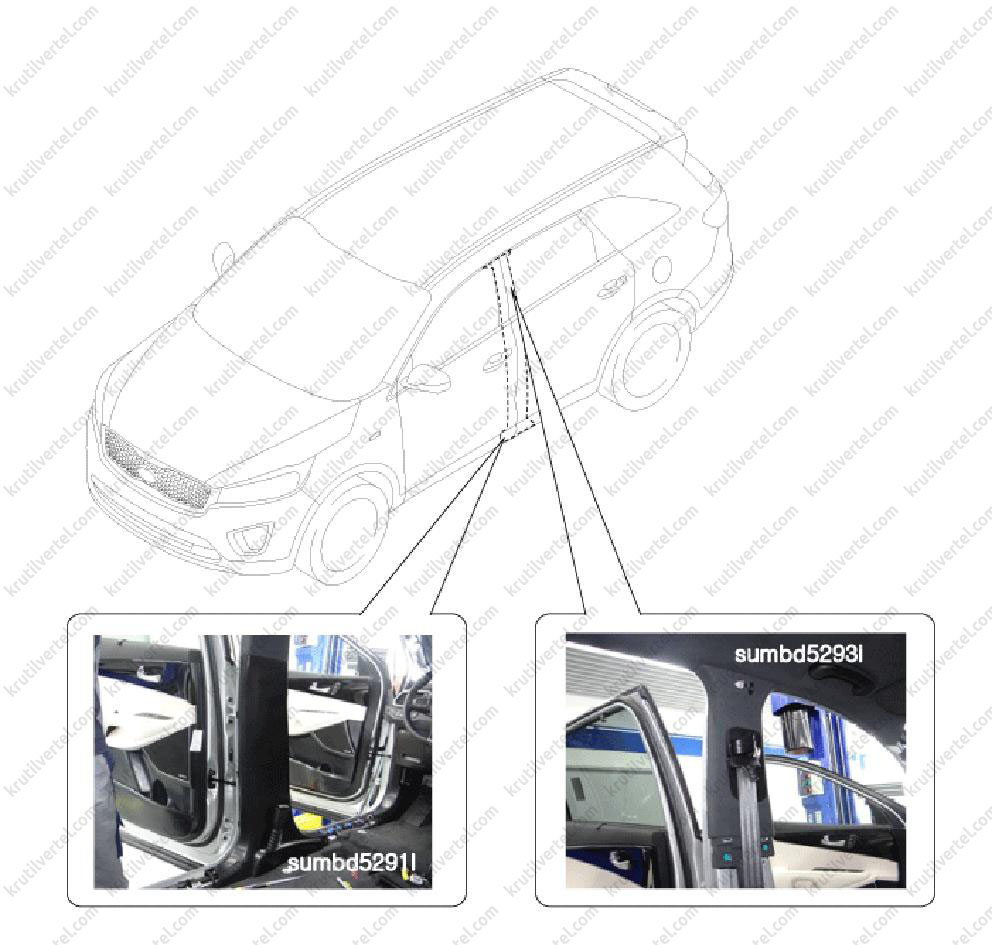

Облицювання центральних кузовних стійок

Зняття та встановлення нижнього облицювання центральної кузовної стійки

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти накладку порога передніх дверей з відповідного боку автомобіля (див. вище).

2. Зняти накладку порога задніх дверей з відповідного боку автомобіля (див. вище).

3. Частково зняти стрічку ущільнювача передніх дверей з кузова.

4. Частково зняти стрічку ущільнювача задніх дверей з кузова.

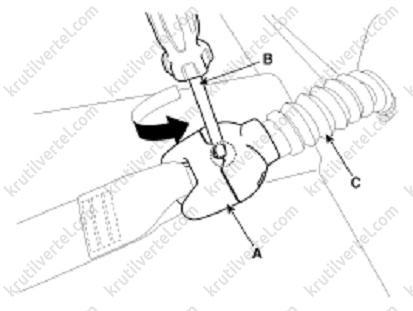

5. Щоб зняти стопорний механізм (А) з пристрою аварійної фіксації (С), повернути його за годинниковою стрілкою плоскою викруткою (В).

6. Використовуючи викрутку або спеціальний шпатель, зняти нижнє облицювання центральної кузовної стійки (А).

7. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Зняття та встановлення верхнього облицювання центральної кузовної стійки

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти нижнє облицювання центральної кузовної стійки (див. вище).

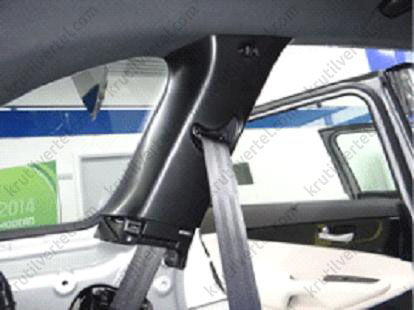

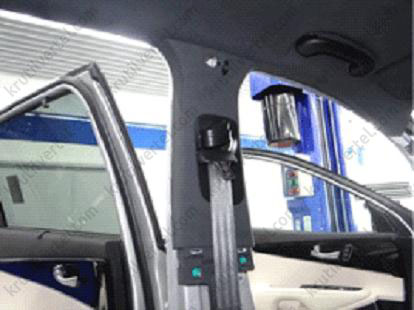

2. Відвернути болт кріплення та зняти верхнє облицювання центральної кузовної стійки (А).

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

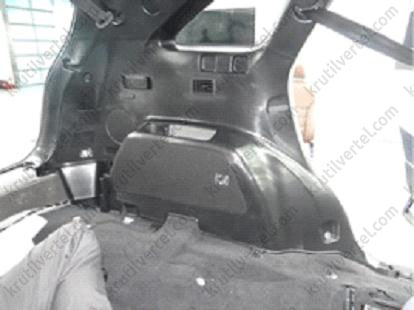

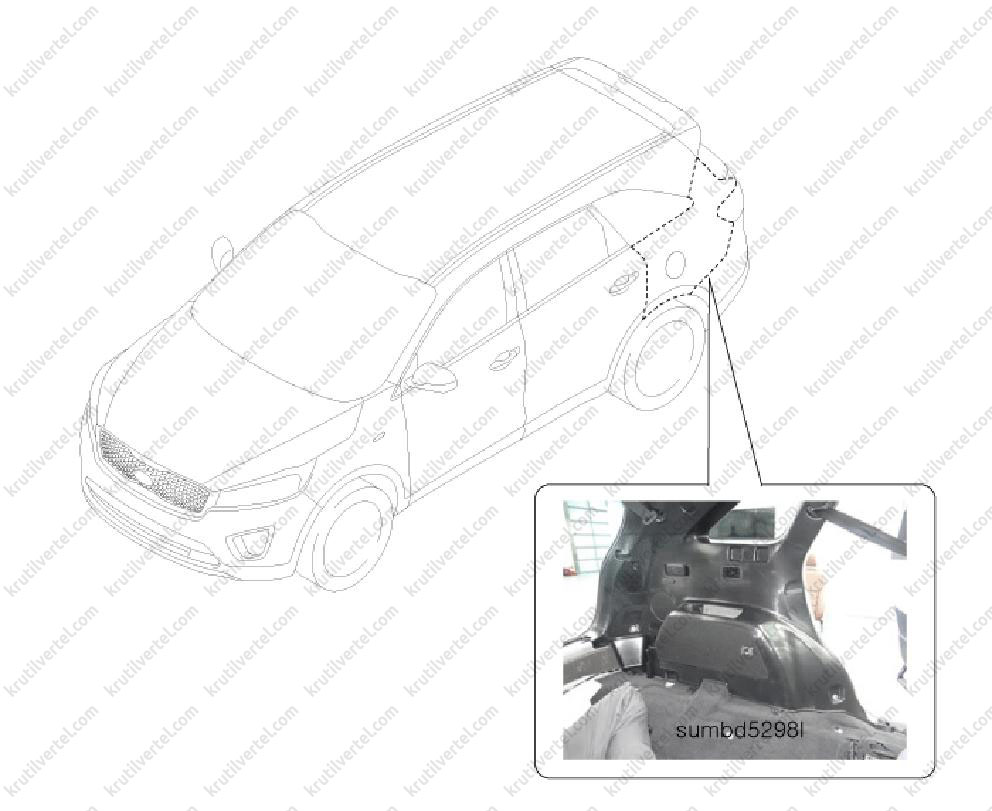

Бічна обшивка багажного відсіку

Зняття та встановлення бічної обшивки багажного відсіку

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

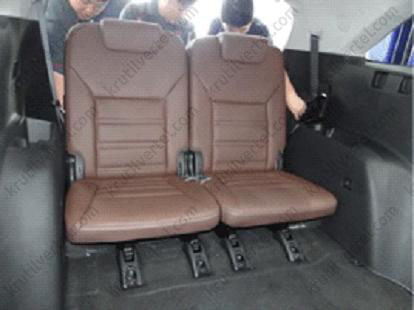

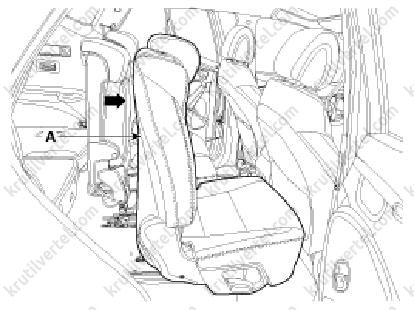

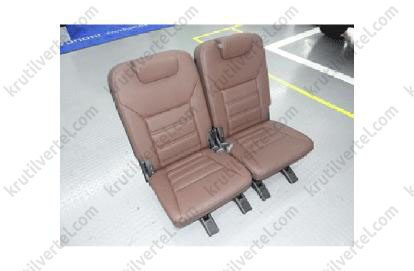

1. Зняти сидіння третього ряду (див. розділ нижче в цьому розділі).

2. Зняти накладку порогу задніх дверей з відповідного боку автомобіля (див. розділ вище).

3. Зняти накладку порога дверей багажного відсіку (див. розділ вище).

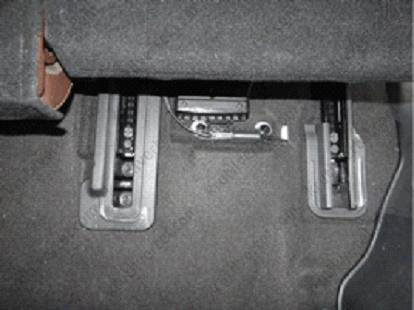

4. Зсуньте сидіння другого ряду до упору вперед.

5. Частково зняти стрічку ущільнювача задніх дверей з кузова.

6. Частково зняти стрічку ущільнювача дверей багажного відсіку з кузова.

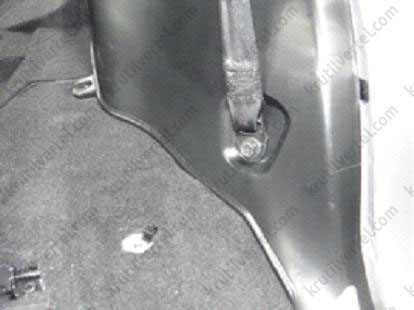

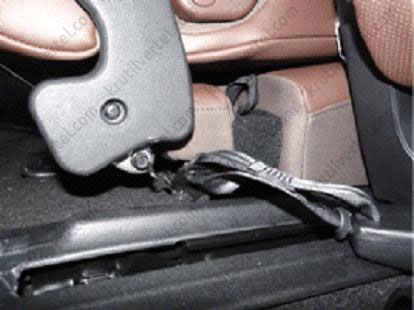

7. Відвернути болт кріплення та зняти нижній тримач ременя безпеки другого ряду сидінь (А).

Примітка:
Момент затягування: 39.2 ~ 53.9 Н·м.

8. Відвернути болт кріплення та зняти нижній тримач ременя безпеки третього ряду сидінь (А).

Примітка:
Момент затягування: 39.2 ~ 53.9 Н·м.

9. Тільки для правої сторони: від'єднати роз'єм заднього кондиціонера (А) та роз'єм розетки (В).

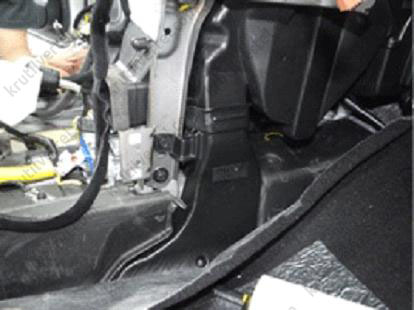

10. Відкрутити гвинти кріплення та зняти бічну обшивку багажного відсіку (А).

11. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

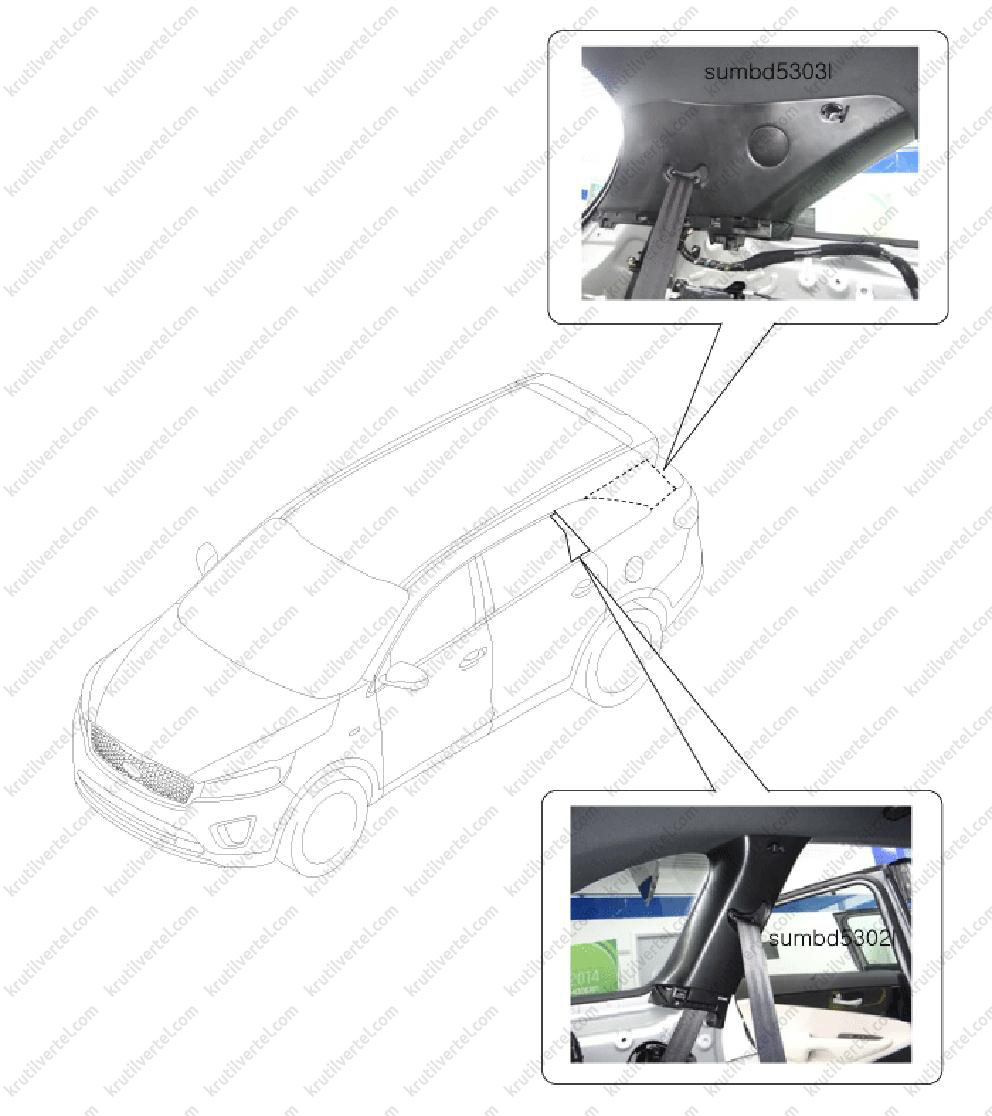

Облицювання задніх кузовних стійок

Зняття та встановлення облицювання задніх кузовних стійок

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти бічну обшивку багажного відсіку (див. вище).

2. Відвернути болт кріплення та зняти облицювання задньої кузовної стійки (А).

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Стельова обшивка

Примітка:

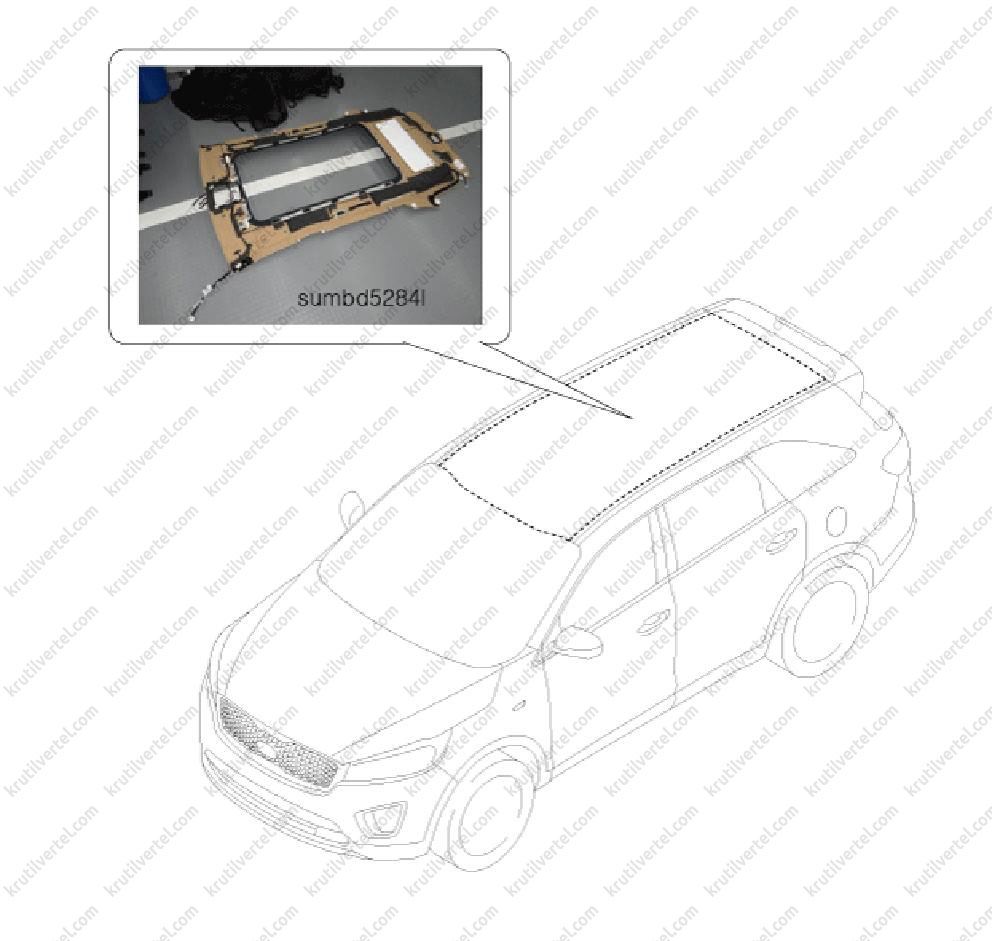

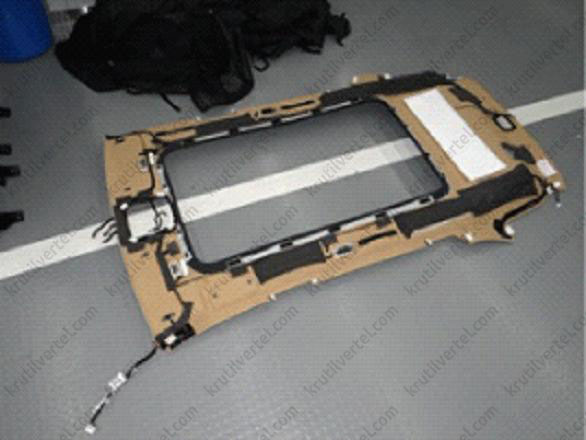

На ілюстрації показано стельову обшивку версій з панорамним дахом.

Заміна стельової обшивки

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти сидіння третього ряду (див. розділ нижче в цьому розділі).

2. Зняти облицювання передніх кузовних стійок (див. розділ вище).

3. Зняти облицювання центральних кузовних стійок (див. розділ вище).

4. Зняти облицювання задніх кузовних стійок (див. розділ вище).

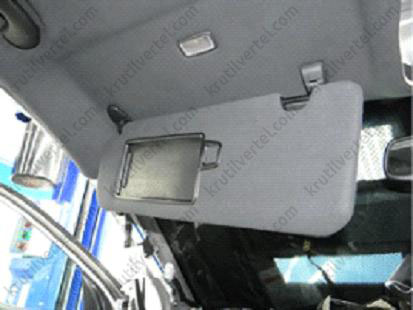

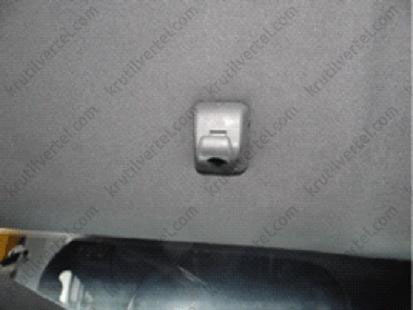

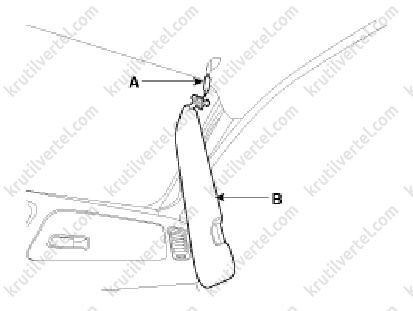

5. Зняти сонцезахисні козирки з власниками:

• Видалити кришку (А).

• Відвернути гвинт кріплення та зняти сонцезахисний козирок (А).

• Від'єднати роз'єм (А) та повністю зняти сонцезахисний козирок (В).

• Відвернути гвинт кріплення та зняти утримувач сонцезахисного козирка (А).

• Аналогічно зняти другий сонцезахисний козирок з іншого боку автомобіля.

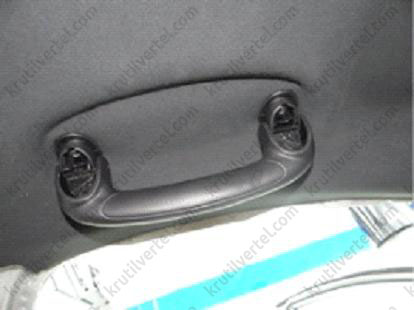

6. Видалити ковпачки і викрутити гвинти кріплення (А), після чого зняти стельовий поручень (В). Аналогічним чином зняти решту стельових поручнів.

7. Зняти консольну стельову лампу.

8. Зняти стельові плафони.

9. Зняти лампу освітлення багажного відсіку.

10. Нахилити спинки передніх сидінь до упору назад.

11. Скласти сидіння другого ряду, зсунувши їх до упору вперед.

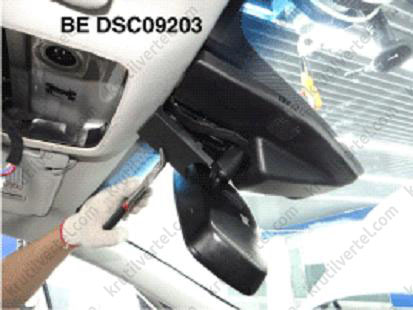

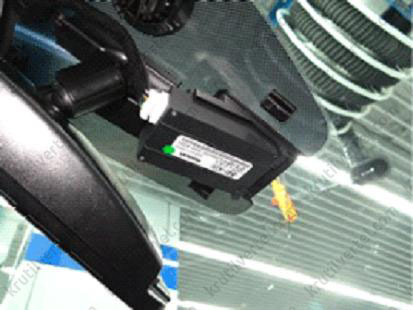

12. Зніміть кришку (А) електрохромного дзеркала заднього виду.

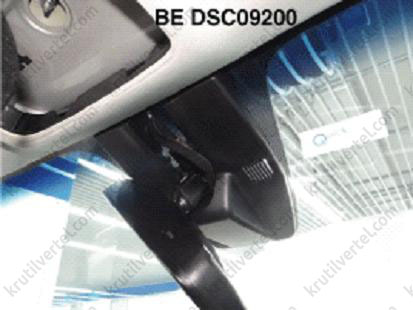

13. Зніміть кришку датчика дощу (А).

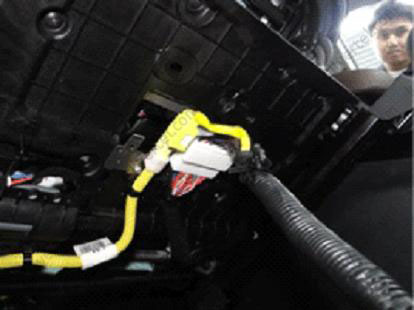

14. Від'єднати роз'єм модуля стеження за смугами руху (А).

15. Від'єднайте роз'єм електрохромного дзеркала заднього виду та датчика дощу.

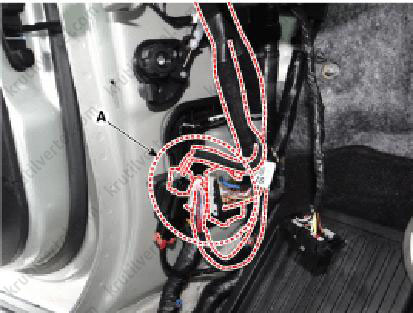

16. Від'єднати головні колодки (А) стельового джгута проводів та звільнити монтажні затискачі електропроводки на передніх кузовних стійках.

Сторона водія

Сторона пасажира

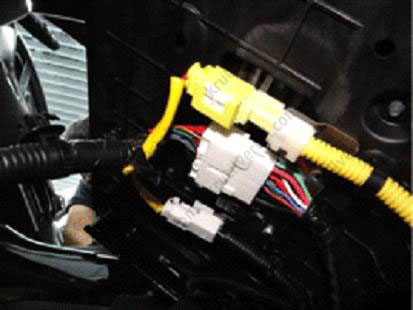

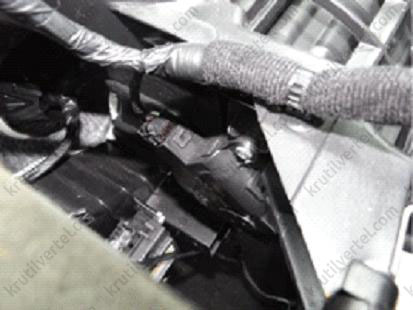

17. Від'єднати колодки стельового джгута проводів (А).

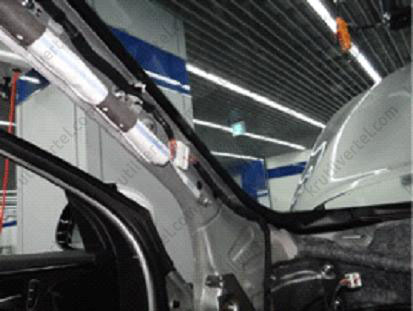

18. Частково зняти стрічку ущільнювача багажних дверей з кузова.

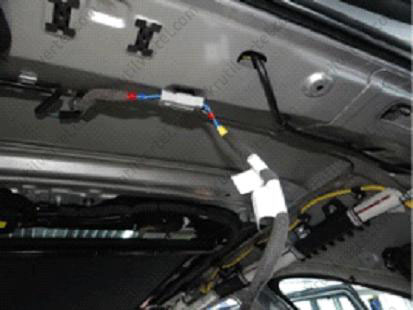

19. Від'єднати роз'єм антени даху (А).

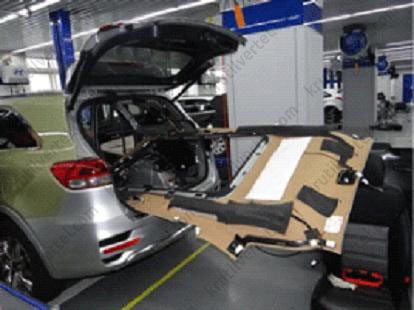

20. Небагато опустити задню частину стельової обшивки.

21. Витягти стельову обшивку з автомобіля через проріз дверей багажного відсіку.

Увага:
Будьте обережні, щоб не пошкодити стельову обшивку при знятті.

22. Зняти зі стельової обшивки підсвічування косметичних дзеркал та стельовий джгут проводів.

Увага:
Будьте обережні, щоб не пошкодити стельовий джгут проводів при знятті.

Примітка:
- При встановленні стельового джгута проводів нанести на стельову обшивку нанести термоклей по всій довжині джгута за допомогою спеціального пістолета.
- Помістити протишумні планки на стельову обшивку для звукоізоляції.

23. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Підлога

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

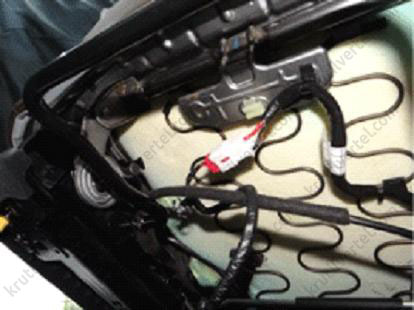

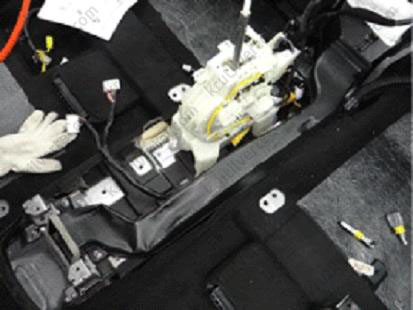

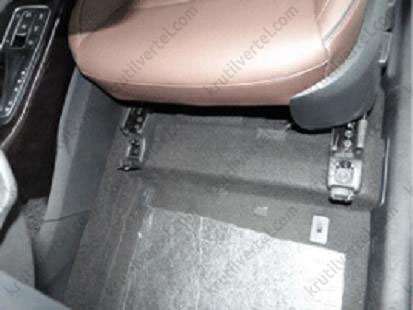

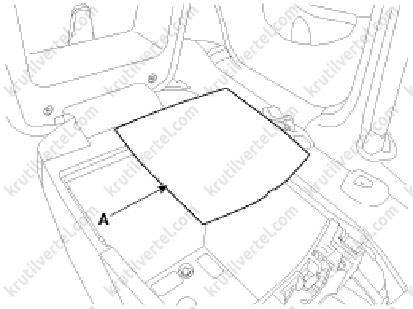

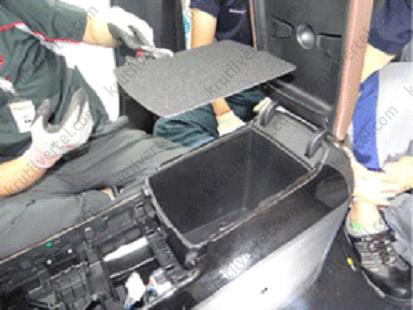

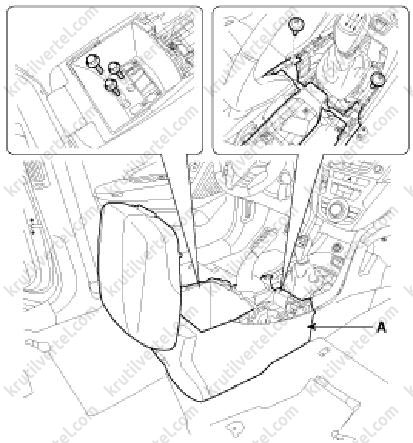

1. Зняти підлогову консоль у зборі (див. відповідний розділ нижче в цьому розділі).

2. Зняти передні сидіння (див. розділ нижче в цьому розділі).

3. Зняти сидіння другого ряду (див. розділ нижче в цьому розділі).

4. Зняти сидіння третього ряду (див. розділ нижче в цьому розділі).

5. Зняти передні бічні облицювання салону (див. відповідний розділ вище в цьому розділі).

6. Зняти нижнє облицювання центральних кузовних стійок (див. відповідний розділ вище в цьому розділі).

7. Зняти бічні обшивки багажного відсіку (див. розділ вище в цьому розділі).

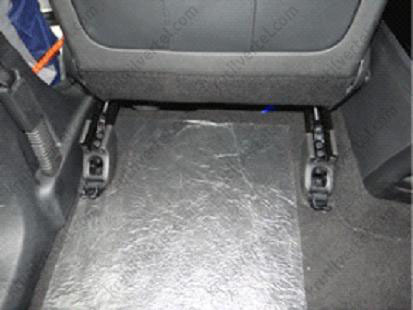

8. Зняти покриття для підлоги.

9. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

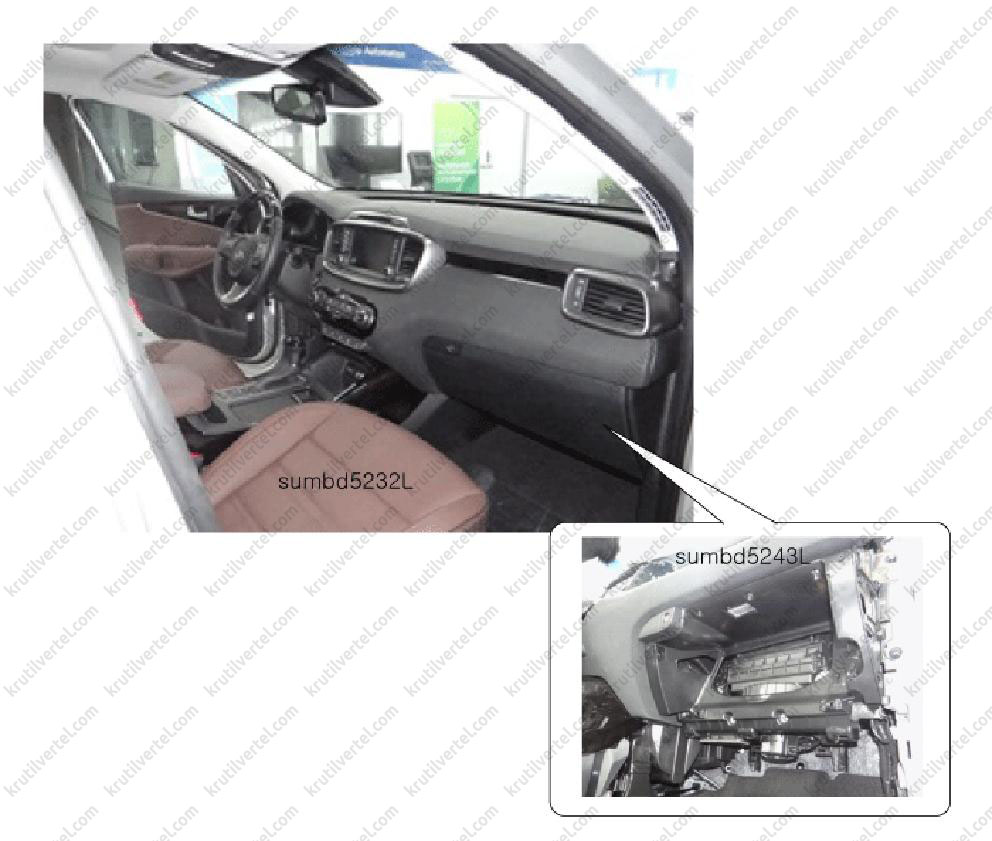

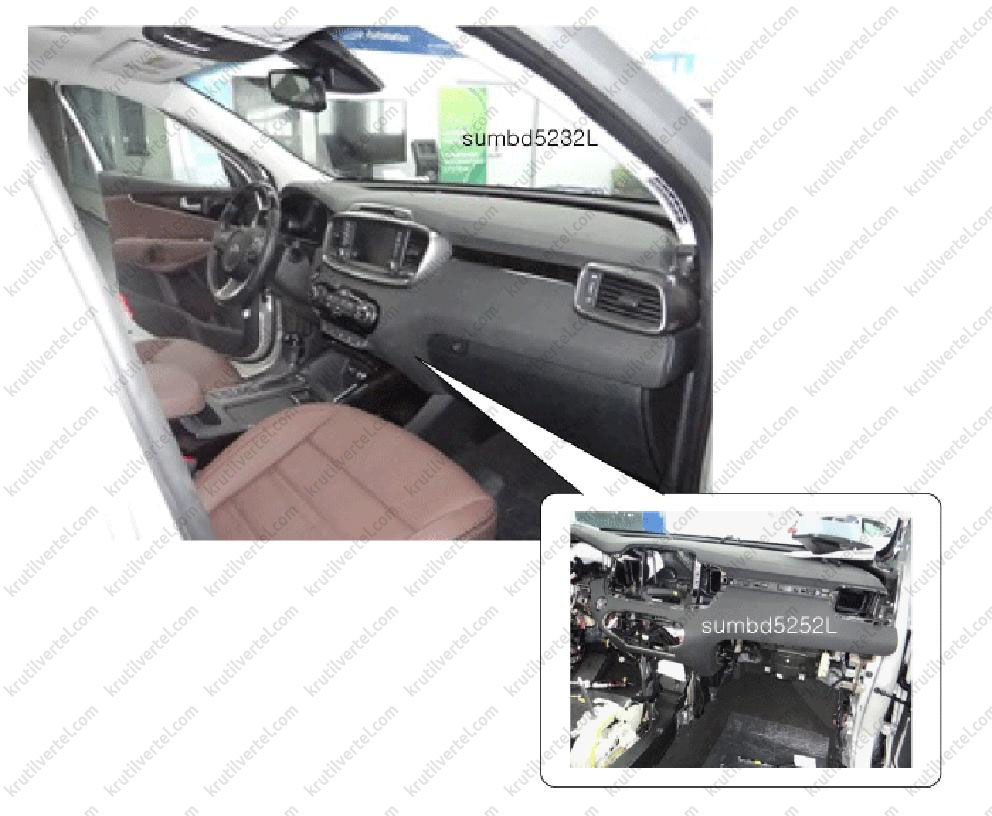

Панель приладів

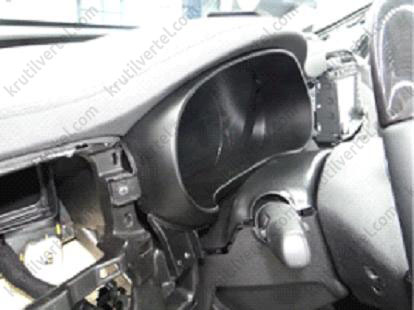

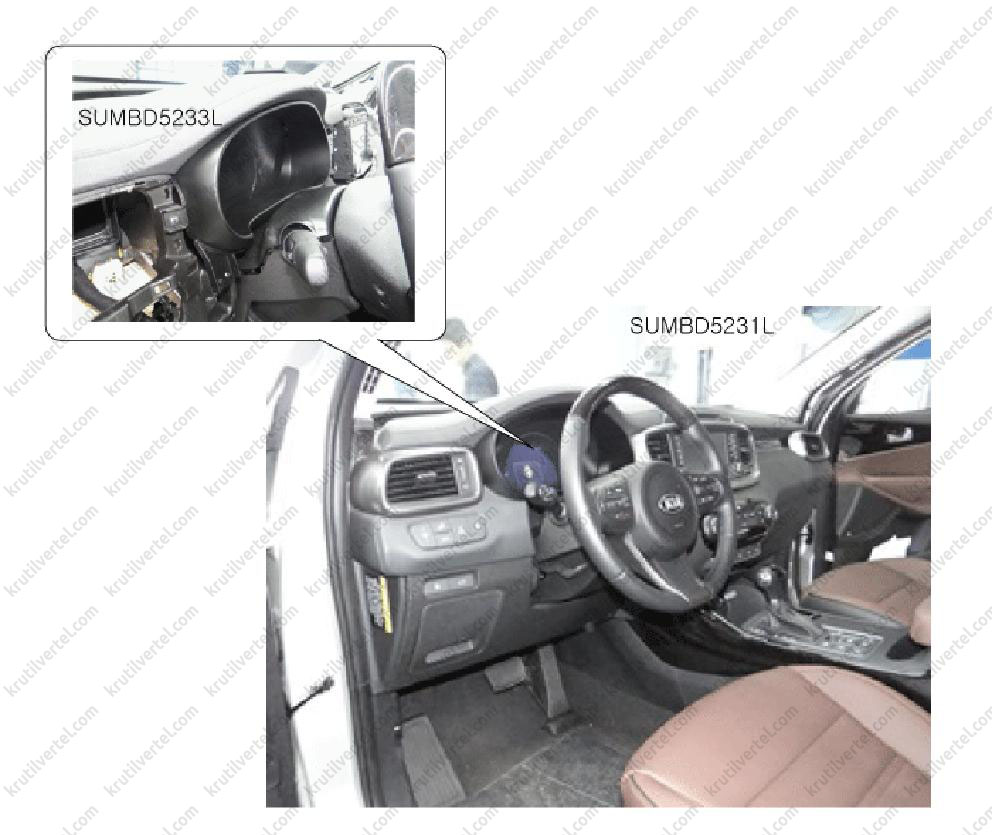

Облицювання комбінації приладів

Зняття та встановлення облицювання комбінації приладів

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

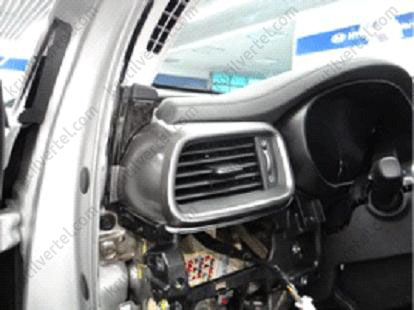

1. Використовуючи викрутку або спеціальний шпатель, зняти накладку порога передніх дверей (А).

2. Відвернути гвинт кріплення та зняти важіль відмикання капота (А).

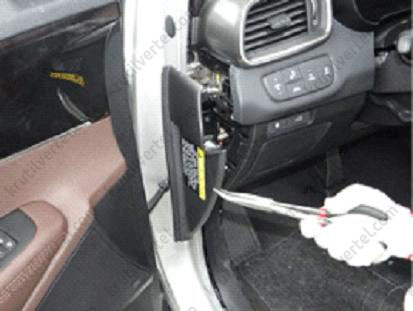

3. Використовуючи викрутку або спеціальний шпатель, зняти бічне облицювання передньої частини салону (А).

4. Використовуючи викрутку або спеціальний шпатель, зняти ліву бічну кришку панелі приладів (А).

5. Відкрутити гвинти кріплення та зняти нижню панель (А).

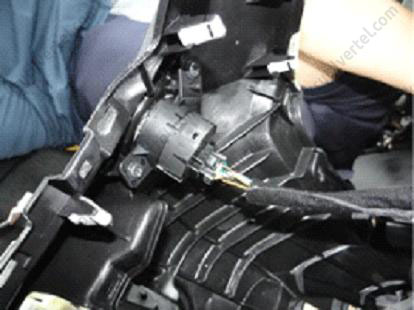

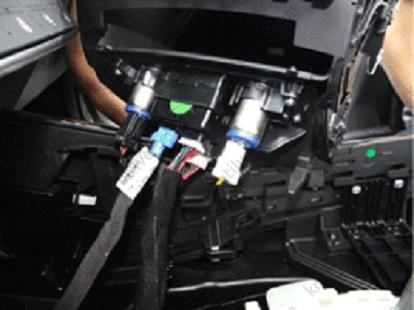

6. Від'єднати роз'єм перемикачів нижньої панелі (А).

7. Відвернути гвинт кріплення та зняти ліве облицювання панелі приладів (А).

8. Від'єднати роз'єми перемикачів лівого облицювання панелі приладів (А).

9. Зняти лівий бічний дефлектор панелі приладів (А).

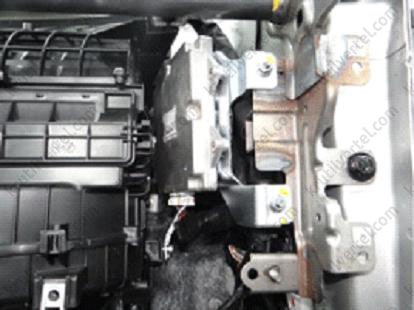

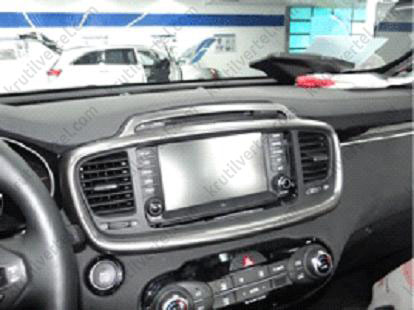

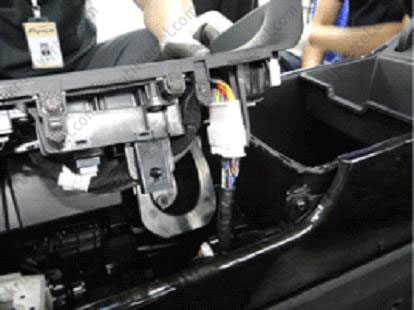

10. Зняти центральну панель (А).

11. Використовуючи викрутку або спеціальний шпатель, від'єднайте верхню панель кожуха рульової колонки (А).

12. Відвернути гвинти кріплення та зняти облицювання комбінації приладів.

13. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

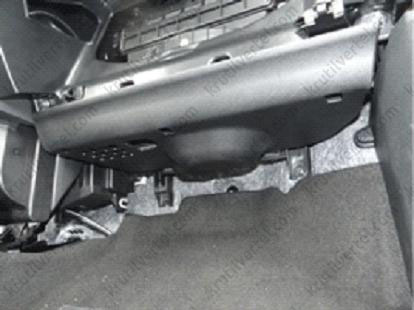

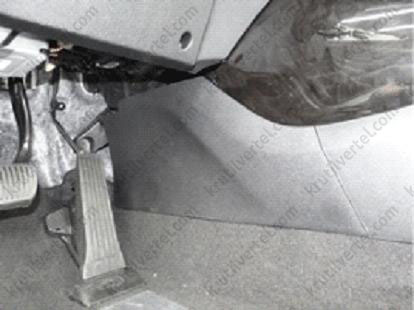

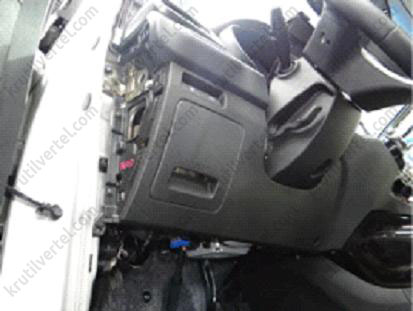

Нижня облицювальна панель

Зняття та встановлення нижньої облицювальної панелі

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

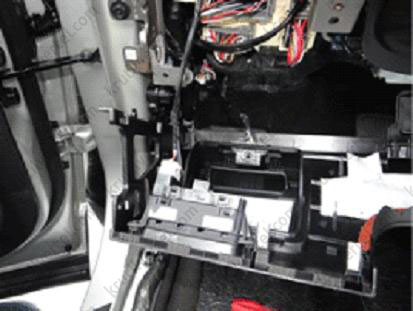

1. Використовуючи викрутку або спеціальний шпатель, зняти накладку порога передніх дверей (А).

2. Відвернути гвинт кріплення та зняти важіль відмикання капота (А).

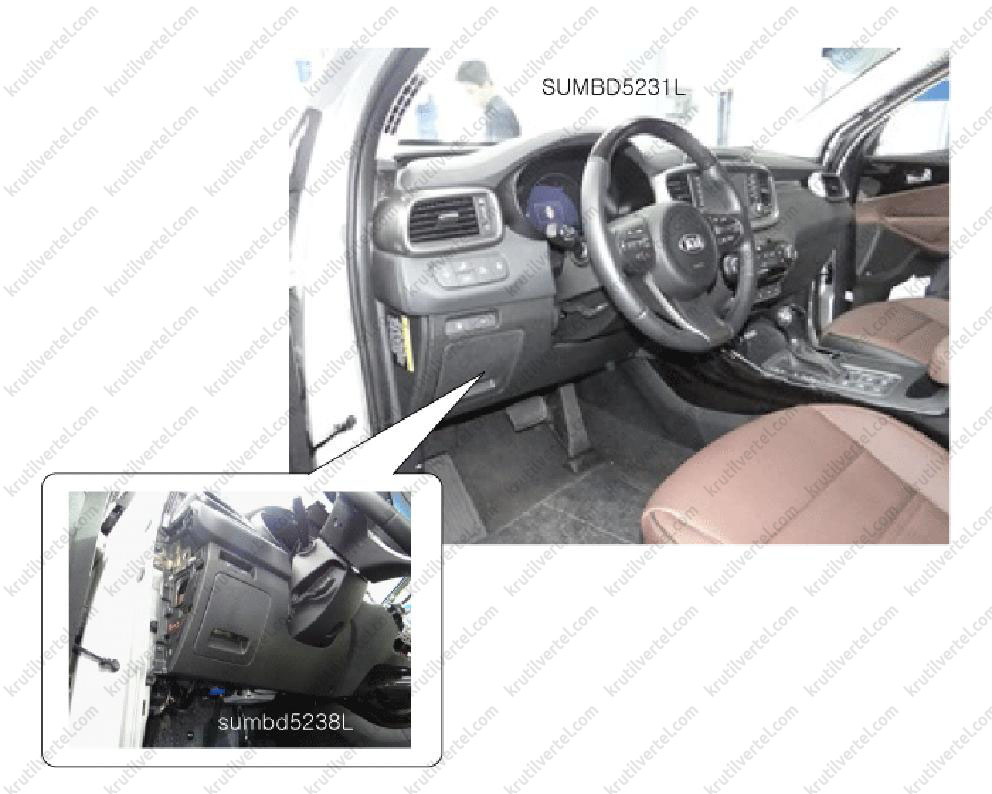

3. Використовуючи викрутку або спеціальний шпатель, зняти бічне облицювання передньої частини салону (А).

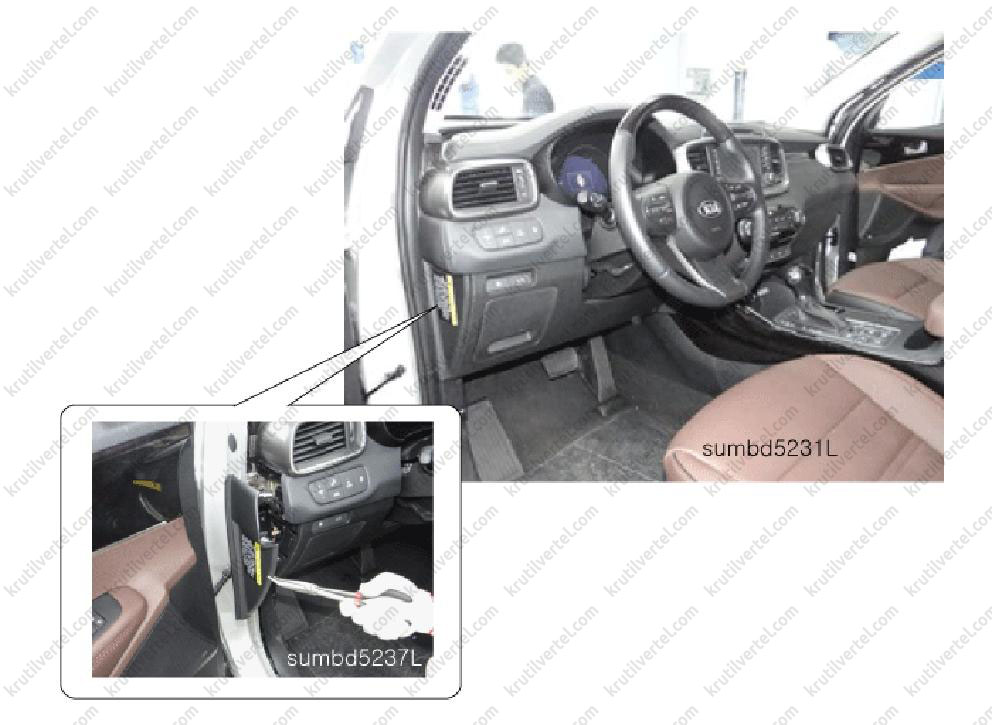

4. Використовуючи викрутку або спеціальний шпатель, зняти ліву бічну кришку панелі приладів (А).

5. Відкрутити гвинти кріплення та зняти нижню панель (А).

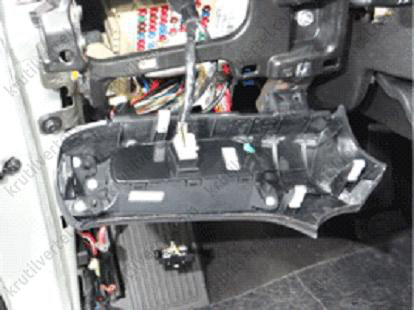

6. Від'єднати роз'єм перемикачів нижньої панелі (А).

7. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Корпус ящика рукавички

Зняття та встановлення корпусу ящика рукавички

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

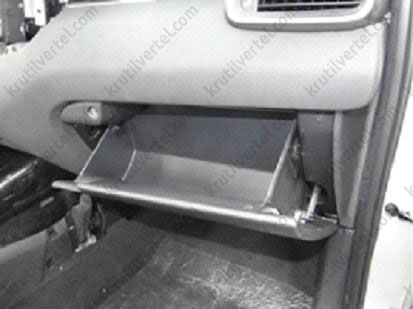

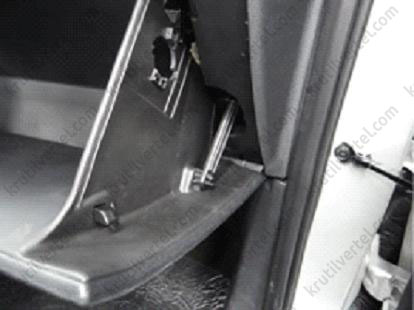

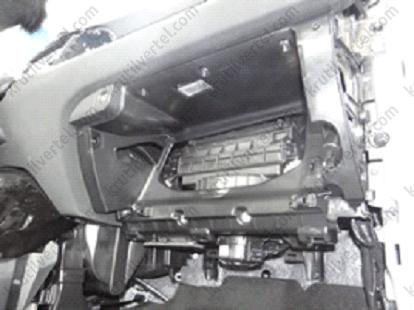

1. Від'єднати фіксатор (В) від ящика рукавички (А).

2. Від'єднати пневмостійку (А) від ящика рукавички (В).

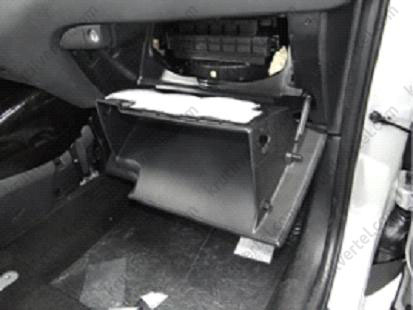

3. Від'єднати штифти (А) та зняти ящик рукавичок (В).

4. Використовуючи викрутку або спеціальний шпатель, зніміть праву бічну кришку панелі приладів (А).

5. Відвернути гвинти кріплення та зняти праву тильну кришку панелі приладів (А).

6. Відкрутити гвинти кріплення та гвинт з гайкою, після чого зняти корпус ящика рукавички (А).

7. Від'єднати роз'єм лампи ящика рукавички та її вимикача, після чого остаточно зняти корпус ящика рукавички з автомобіля.

8. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Бічні кришки панелі приладів

Ліва бічна кришка панелі приладів

Права бічна кришка панелі приладів

Зняття та встановлення бічних кришок панелі приладів

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

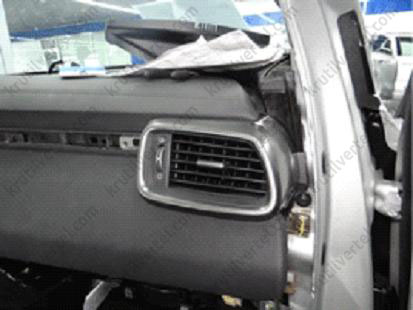

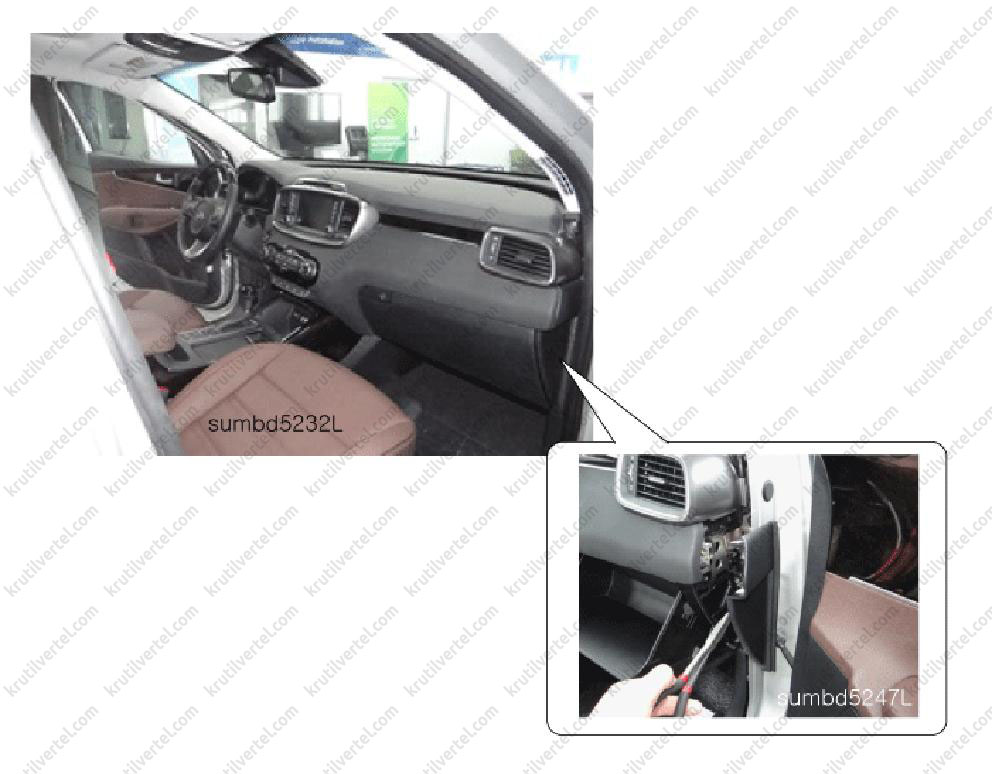

1. Використовуючи викрутку або спеціальний шпатель, зняти бічну кришку панелі приладів (А).

Ліва бічна кришка панелі приладів

Права бічна кришка панелі приладів

2. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Нижня основна частина панелі приладів

Зняття та встановлення нижньої основної частини панелі приладів

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти підлогову консоль у зборі (див. відповідний розділ нижче в цьому розділі).

2. Зняти нижню панель приладів панелі (див. розділ вище).

3. Зняти корпус ящика рукавички (див. відповідний розділ вище).

4. Зняти центральну облицювальну панель (див. розділ вище).

5. Зняти блок керування обігрівачем та кондиціонером (див. розділ 21 «Система кондиціювання та обігрівач»).

6. Зняти облицювальну накладку панелі приладів (А).

7. Зняти правий бічний дефлектор (А).

8. Відкрутити гвинти кріплення та зняти нижню основну частину панелі приладів (А).

9. Від'єднайте роз'єм кнопки Start/Stop (A).

10. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Верхня основна частина панелі приладів

Зняття та встановлення верхньої основної частини панелі приладів

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти підлогову консоль у зборі (див. відповідний розділ нижче в цьому розділі).

2. Зняти нижню панель приладів панелі (див. розділ вище).

3. Зняти корпус ящика рукавички (див. відповідний розділ вище).

4. Зняти центральну облицювальну панель (див. розділ вище).

5. Зняти блок керування обігрівачем та кондиціонером (див. розділ 21 «Система кондиціювання та обігрівач»).

6. Зняти нижню основну частину панелі приладів (див. вище).

7. Зняти кермо (див. розділ 18 «Рульове керування»).

8. Зняти нижню панель кожуха кермової колонки.

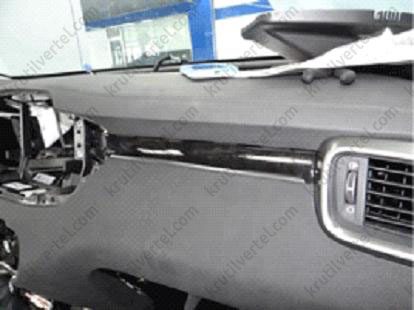

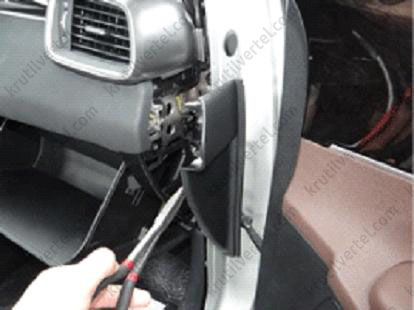

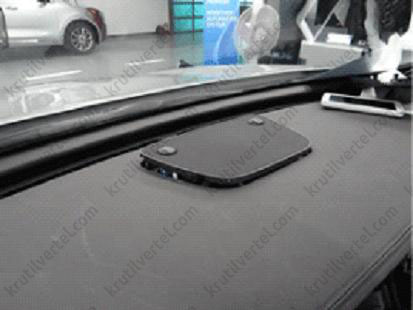

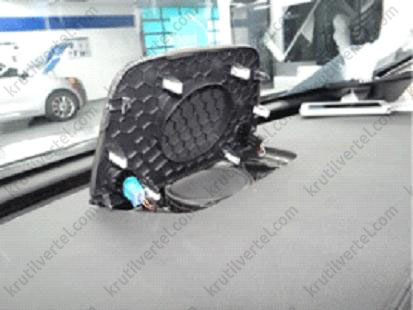

9. Використовуючи викрутку або спеціальний шпатель, зняти декоративні ґрати центрального динаміка (А).

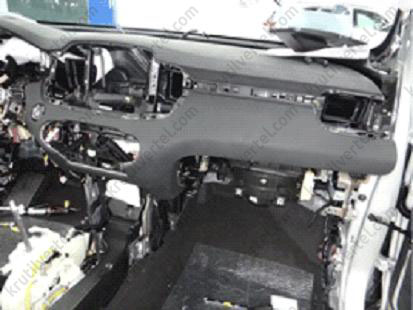

10. Від'єднати роз'єм датчиків (А).

11. Відкрутити гвинти кріплення та зняти верхню панель (А).

12. Відкрутити болти кріплення (А) і від'єднати роз'єм (В), після чого зняти модуль подушки безпеки переднього пасажира (С).

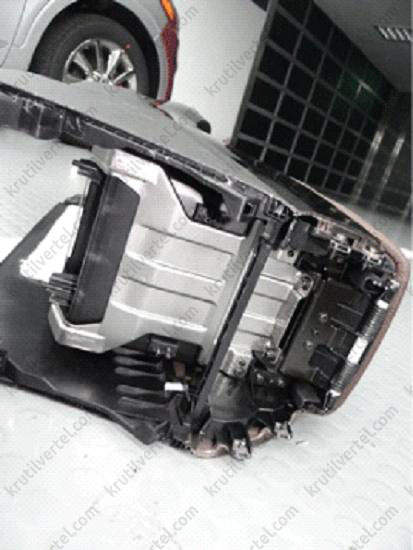

13. Відвернути болти та гайки кріплення та зняти верхню основну частину панелі приладів.

14. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- Переконатися в тому, що панель приладів правильно поміщена на напрямні штифти.
- Перед затягуванням болтів переконайтеся, що приладова панель не затискає електропроводку.
- Переконатись у тому, що всі роз'єми та колодки під'єднані належним чином.
- Ввести код коду радіоприймача, після чого переналаштувати частоти радіостанцій.

Поперечка панелі приладів

Зняття та встановлення поперечки приладової панелі

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти нижню та верхню основні частини панелі приладів (див. розділи вище).

2. Від'єднати роз'єм рульової колонки.

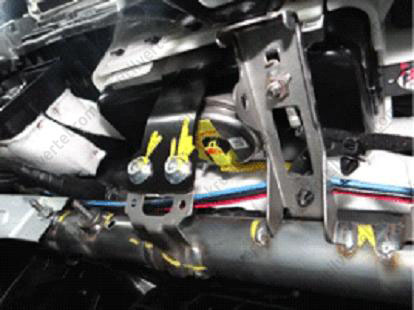

3. Відвернути кріпильні болти та опустити рульову колонку.

4. Від'єднайте утримувачі проводки фотодатчиків.

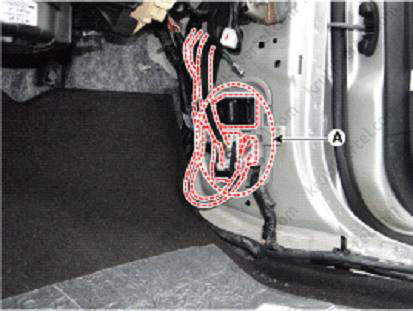

5. Відвернути болт і від'єднати задній повітропровід (А).

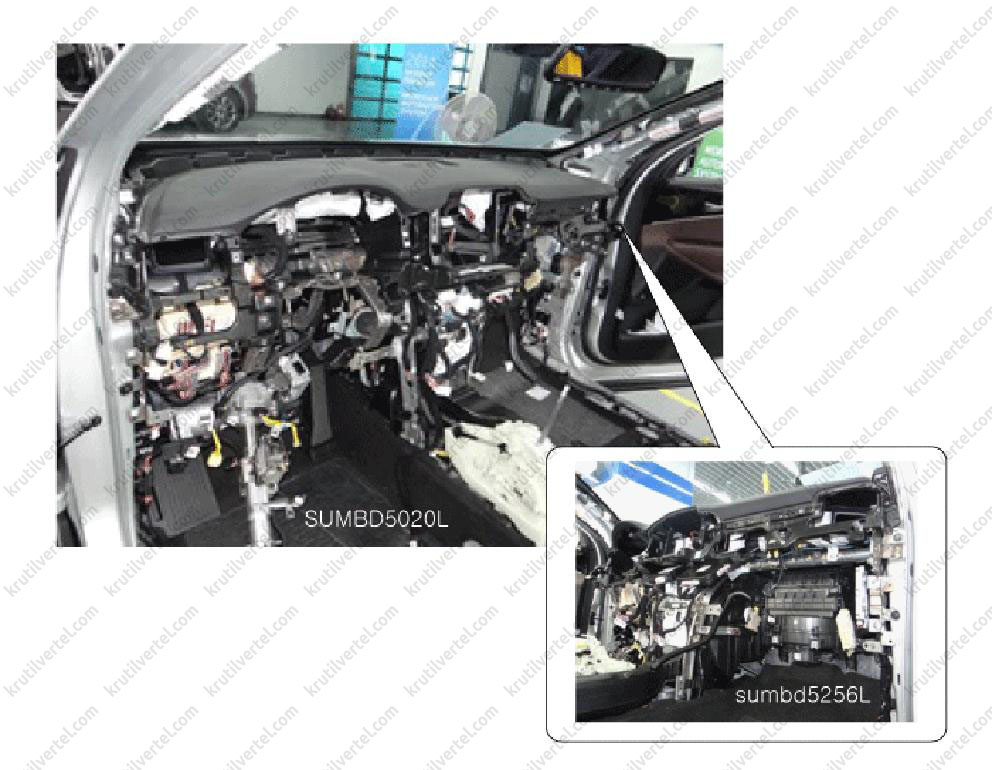

Вигляд зліва

Вигляд справа

6. Відвернути гайки та від'єднати задній повітропровід (А).

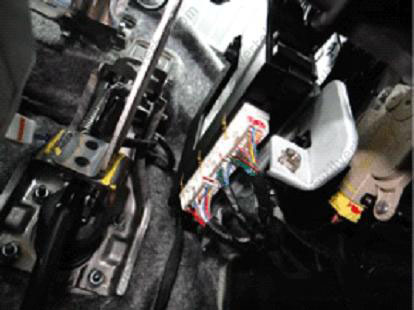

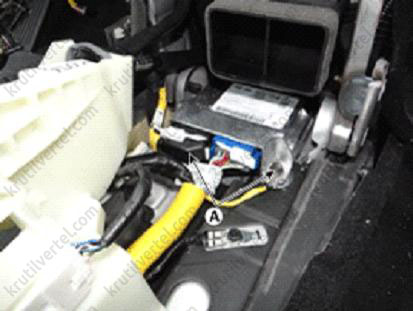

7. Розблокувати фіксатор роз'єму блоку керування системою додаткової пасивної безпеки (SRSCM), після чого від'єднати роз'єм (А).

8. Від'єднати роз'єм проводів важеля коробки.

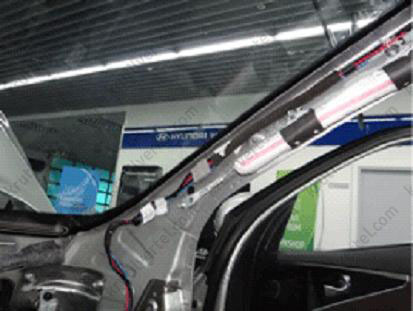

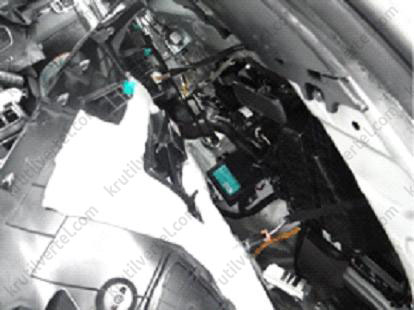

9. Від'єднати головні колодки (А) стельового джгута проводів та звільнити монтажні затискачі електропроводки на передніх кузовних стійках.

Сторона водія

Сторона пасажира

10. Від'єднати роз'єми блоків LDC та BCM.

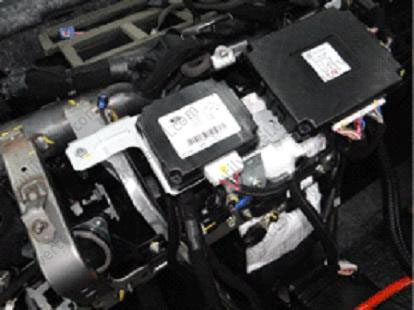

11. Якщо обладнано, від'єднати роз'єм блоку керування системою кругового огляду AVM (А) та відвернути болт (В).

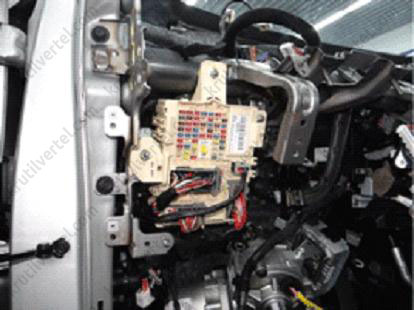

12. Від'єднати роз'єм блоку запобіжників пасажирського салону (А).

13. Від'єднати роз'єм блоку BCM (A).

14. Від'єднати мультиблочні роз'єми (А).

Сторона водія

Сторона пасажира

15. Зняти повітропровід (А) та від'єднати роз'єми блоку керування системою Smart Key («інтелектуальний ключ») (В) та датчика випарника (С).

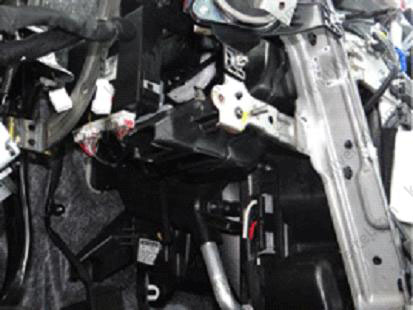

16. Від'єднати роз'єм блоку кліматичної установки:

• З боку водія: від'єднати роз'єм приводів вибору режимів (А) та температурної заслінки (В).

• Від'єднати роз'єм приводу температурної заслінки (А), кластерного іонізатора (В) та резистора (С).

• Від'єднати роз'єм приводу заслінки (А).

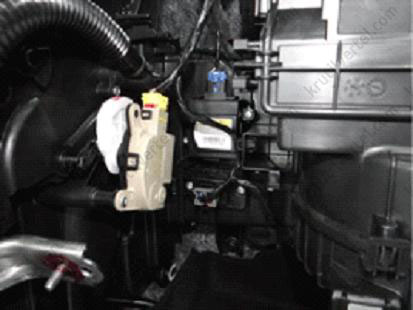

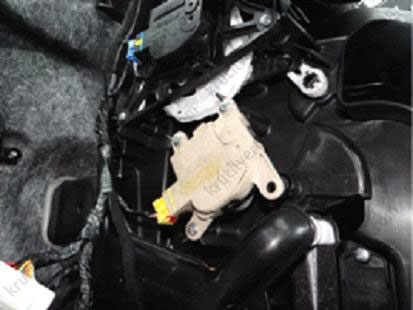

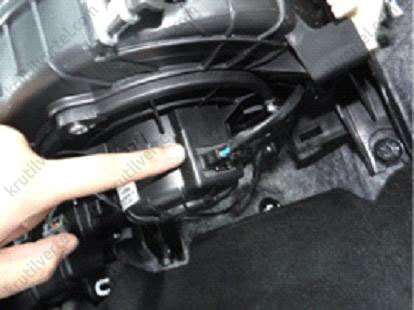

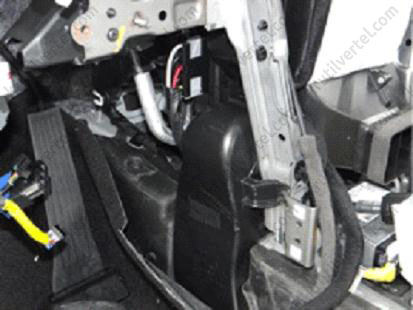

• Від'єднати роз'єм двигуна повітродуву (А).

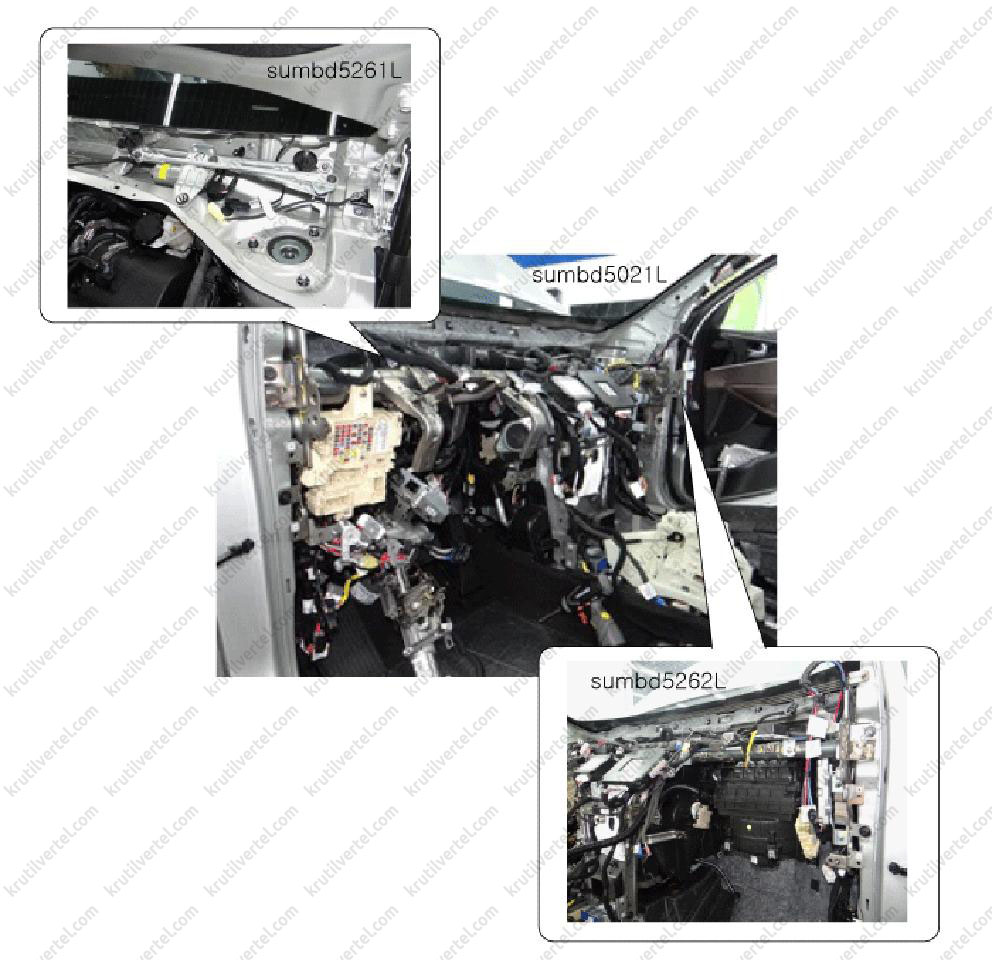

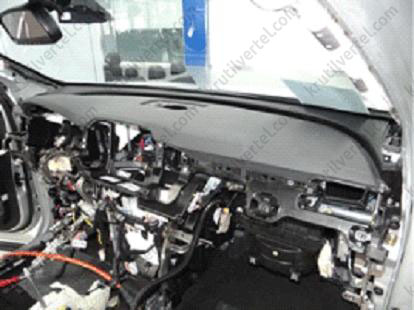

17. Відвернути болти та гайки кріплення та зняти поперечку приладової панелі.

18. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
Переконайтеся, що панель приладів правильно поміщена на напрямні штифти.

• Перед затягуванням болтів переконайтеся, що приладова панель не затискає електропроводку.
• Переконайтеся, що всі роз'єми та колодки підключені належним чином.
• Ввести код коду радіоприймача, після чого переналаштувати частоти радіостанцій.

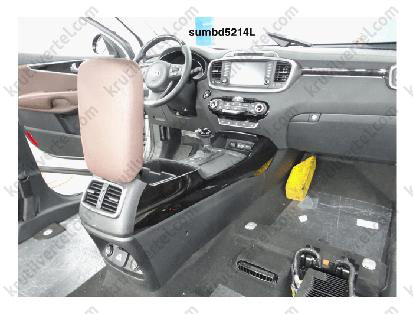

Підлогова консоль

Зняття та встановлення підлогової консолі

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

Версії з механічною трансмісією

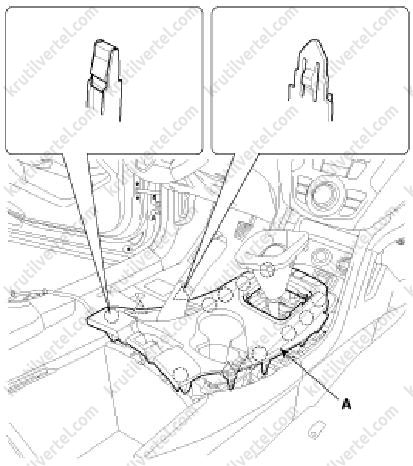

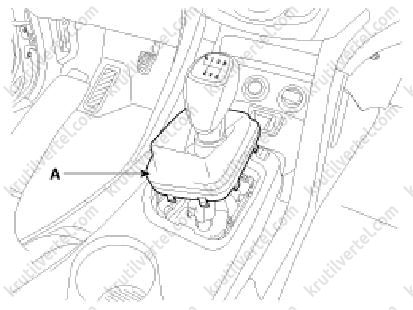

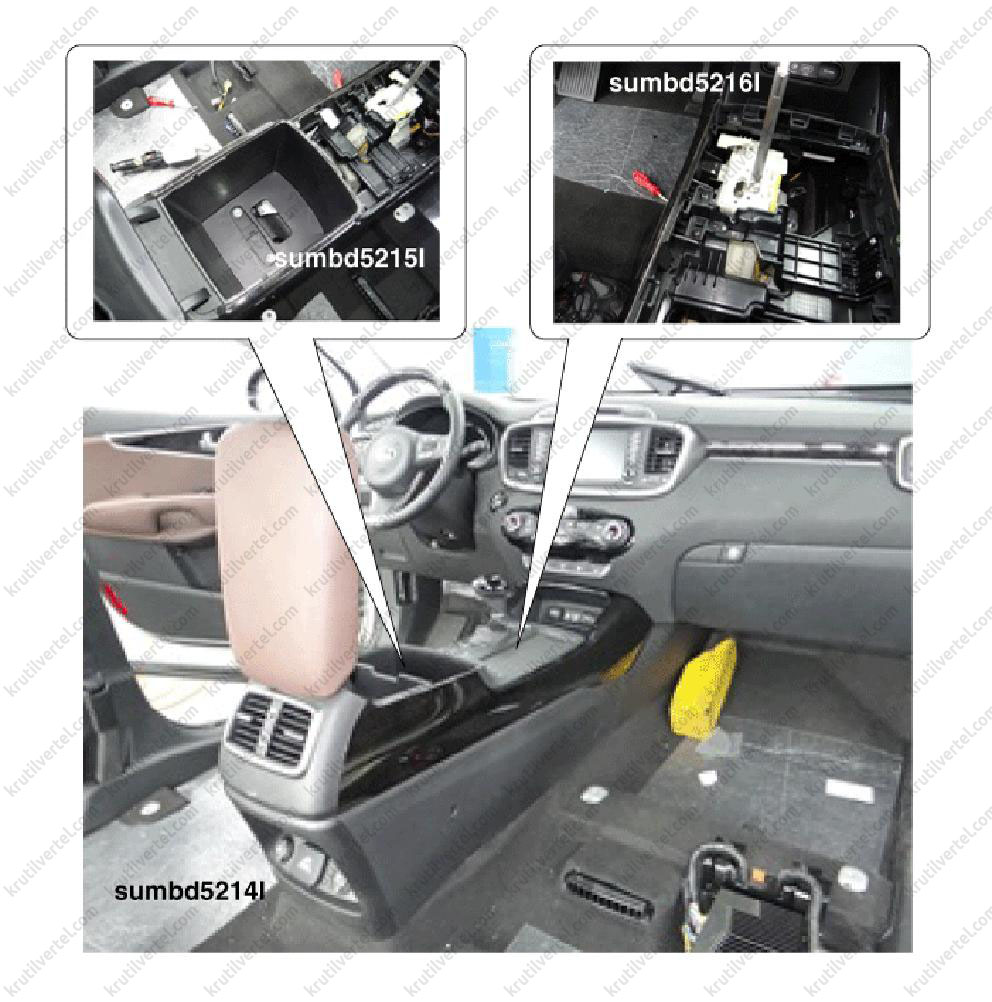

1. Від'єднати пильник важеля перемикання передач (А).

2. Використовуючи викрутку або спеціальний шпатель, зніміть верхню кришку консолі (А).

3. Від'єднати роз'єм (А).

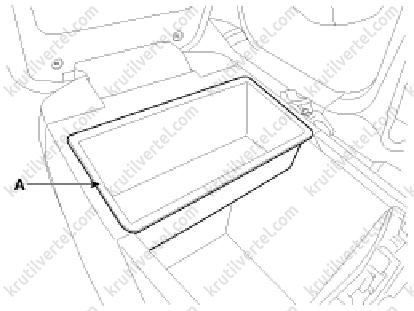

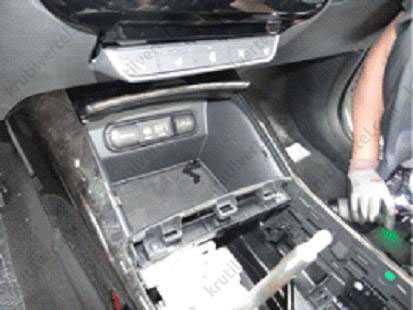

4. Зняти лоток консольного підлокітника (А).

5. Зняти килимок консольного відсіку (А).

6. Відкрутити гвинти та болти кріплення та зняти задню частину консолі в зборі (А).

7. Від'єднати роз'єм розетки (А).

8. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Версії з автоматичною трансмісією

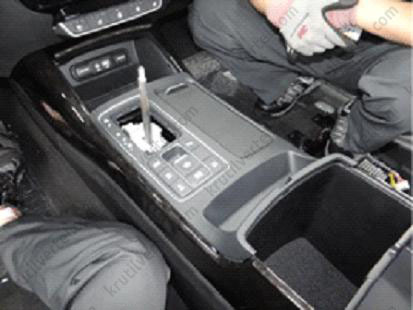

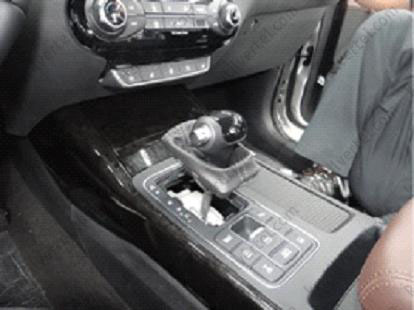

1. Потягнувши вгору, зняти набалдашник важеля селектора з пильовиком (А).

2. Використовуючи викрутку або спеціальний шпатель, зніміть верхню кришку підлогової консолі (А).

3. Від'єднати роз'єми (А) від верхньої кришки консолі для підлоги (А).

4. Від'єднати лоток консолі для підлоги (А).

5. Від'єднати роз'єми (А) від лотка консолі для підлоги.

6. Зніміть бічні кришки консолі, штовхнувши їх назад.

Зліва

Дело

7. Зняти лоток консольного підлокітника (А).

8. Зняти килимок консольного відсіку (А).

9. Відвернути гвинти та болти кріплення, після чого зняти підлогову консоль у зборі.

10. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Задня кришка підлогової консолі

Зняття та встановлення задньої кришки підлогової консолі

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти підлогову консоль у зборі (див. вище).

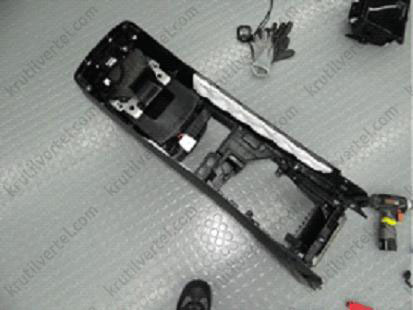

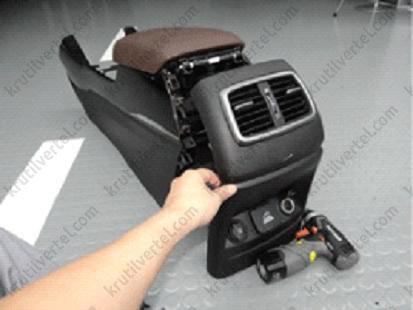

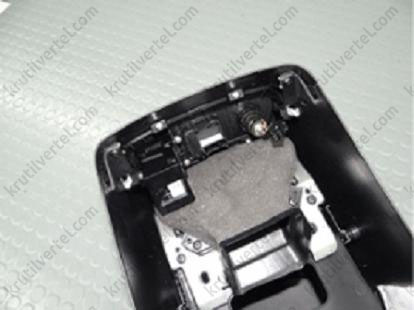

2. Перевернути консоль та від'єднати роз'єм (А).

3. Відкрутити гвинти кріплення задньої кришки консолі (А).

4. Використовуючи викрутку або спеціальний шпатель, зніміть задню кришку консолі (А).

5. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Підлокітник підлогової консолі

Зняття та встановлення підлокітника підлогової консолі

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти підлогову консоль у зборі (див. вище).

2. Зняти задню кришку підлогової консолі (див. вище).

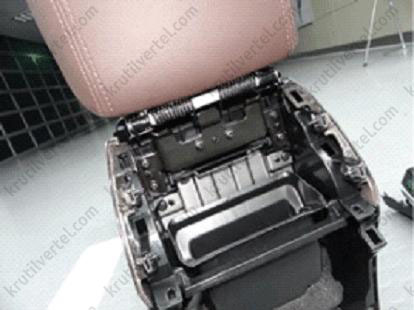

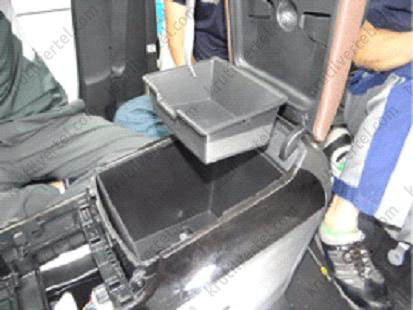

3. Відвернути болти кріплення консольного підлокітника (А).

4. Повернути кріпильні гвинти (А) та зняти консольний підлокітник (В).

5. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Передні сидіння

Зняття та встановлення переднього сидіння

1. Видалити кришки та відвернути передні (А) та задні (В) болти кріплення переднього сидіння (А).

Спереду

Ззаду

2. Від'єднати роз'єм бічної подушки безпеки (А), роз'єм підігріву та електроприводу сидіння (В) та роз'єм датчика ременя безпеки (С).

Сидіння водія

Сидіння пасажира

3. Установка проводиться у порядку, зворотному зняттю, з урахуванням наступного:

• Помістити сидіння у положення переміщення до упору назад. Переконатись у тому, що санки заблоковані, після чого наживити передні болти кріплення.
• Помістити сидіння у положення переміщення до упору вперед. Переконатись у тому, що санки заблоковані, після чого повністю затягнути задні болти кріплення.
• Помістити сидіння у положення переміщення до упору назад. Повністю затягнути передні болти кріплення.
• Переконайтеся, що сидіння вільно і плавно переміщається в поздовжньому напрямку від упору до упору, фіксуючись у потрібному положенні.

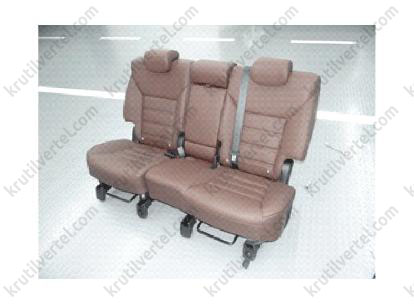

Сидіння другого ряду

Зняття та встановлення сидінь другого ряду

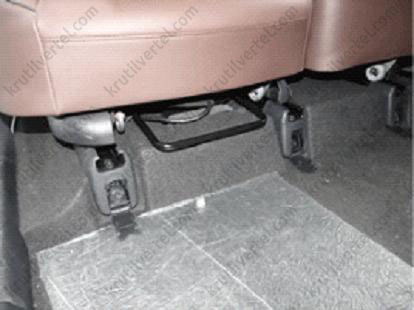

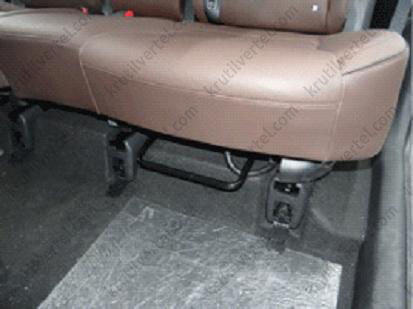

1. Видалити кришки та відвернути передні болти кріплення сидінь другого ряду.

Зліва

Дело

2. Натисніть праве сидіння другого ряду (А) до упору вперед.

3. Відвернути болт (А) кріплення центрального ременя безпеки другого ряду сидінь.

Примітка:
Момент затягування: 39.2 ~ 53.9 Н·м.

4. Натисніть на інші сидіння другого ряду до упору вперед.

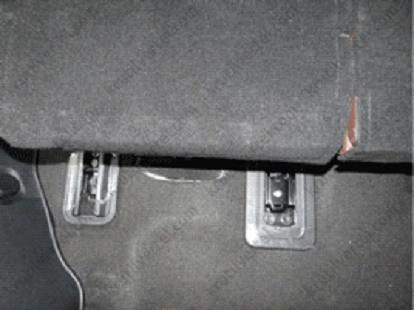

5. Видалити кришки задніх болтів кріплення (А).

6. Відвернути задні болти кріплення сидінь другого ряду (А).

Зліва

Дело

7. Від'єднати роз'єм підігріву сидінь (А).

Зліва

Праворуч

8. Установка проводиться у порядку, зворотному зняттю.

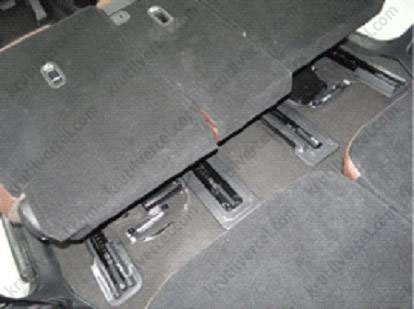

Сидіння третього ряду

Зняття та встановлення сидінь третього ряду

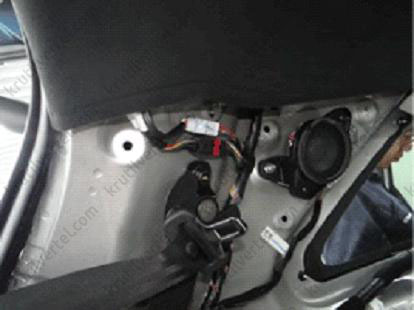

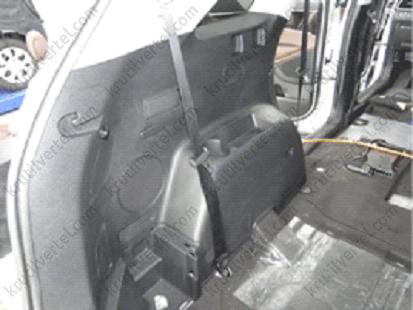

1. Зняти бічні кришки багажної полиці (А) по обидва боки автомобіля.

2. Зніміть екран багажного відсіку (А).

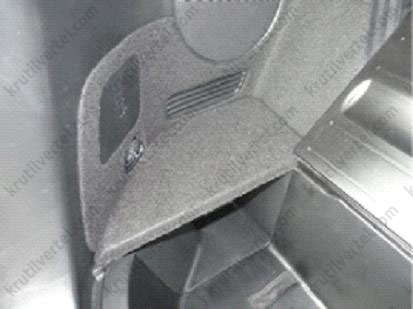

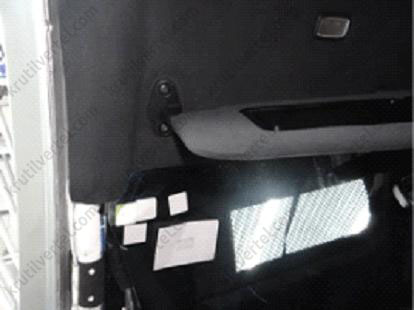

3. Прибрати вогнегасник, після чого зняти заднє облицювання піддону багажника (А).

4. Відвернути задні болти кріплення сидінь третього ряду.

Примітка:
Момент затягування: 16.7 ~ 25.5 Н·м.

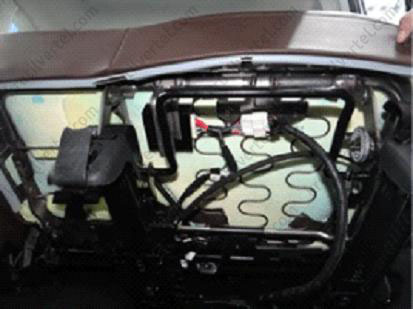

5. Видалити кришки та відвернути передні болти кріплення (А), після чого зняти сидіння третього ряду через дверний проріз багажного відсіку.

6. Установка проводиться у порядку, зворотному зняттю.
