Повітряний фільтр KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
регулювання клапанів Kia Sorento, система впуску двигуна Kia Sorento, система випуску газів Kia Sorento, система випуску Kia Sorento, система впуску Kia Sorento

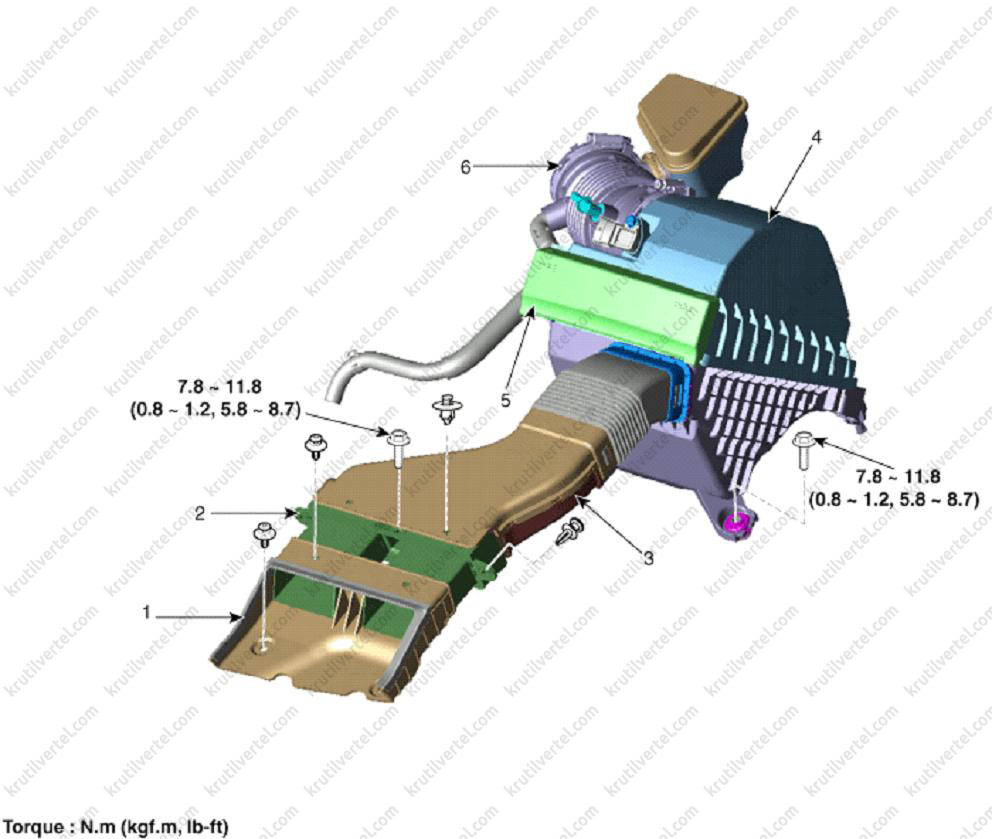

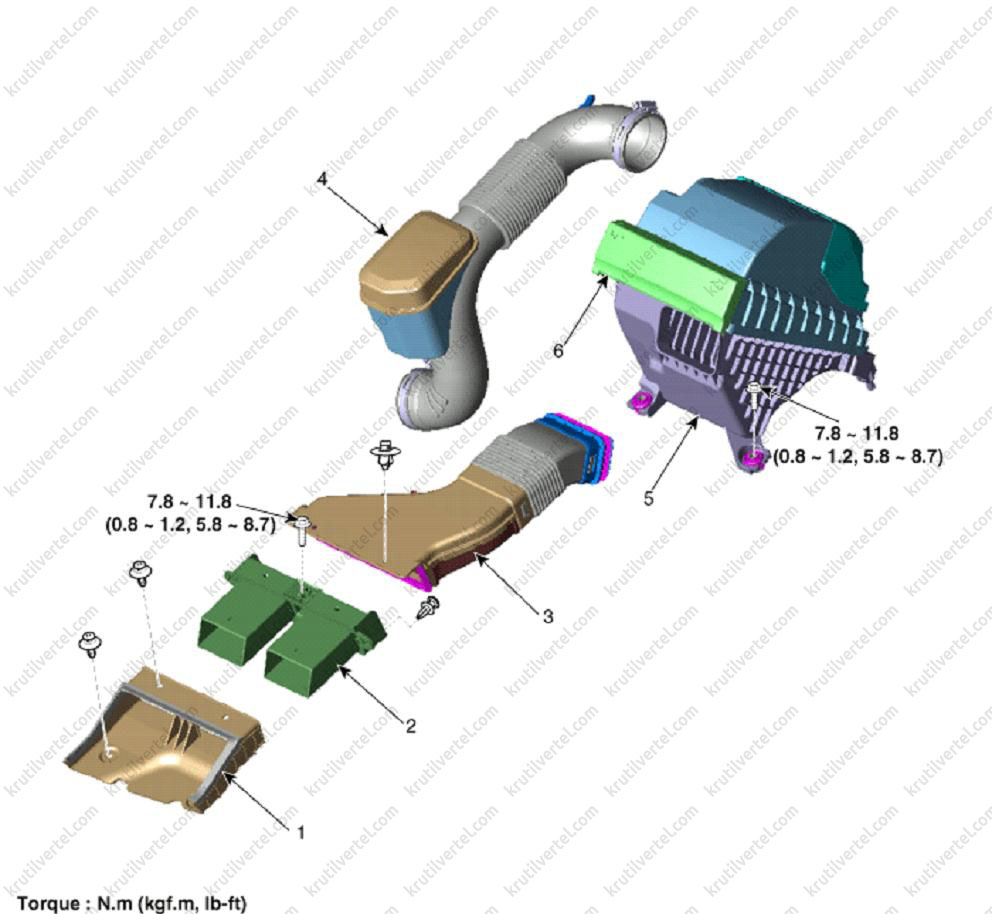

1. Повітряний фільтр

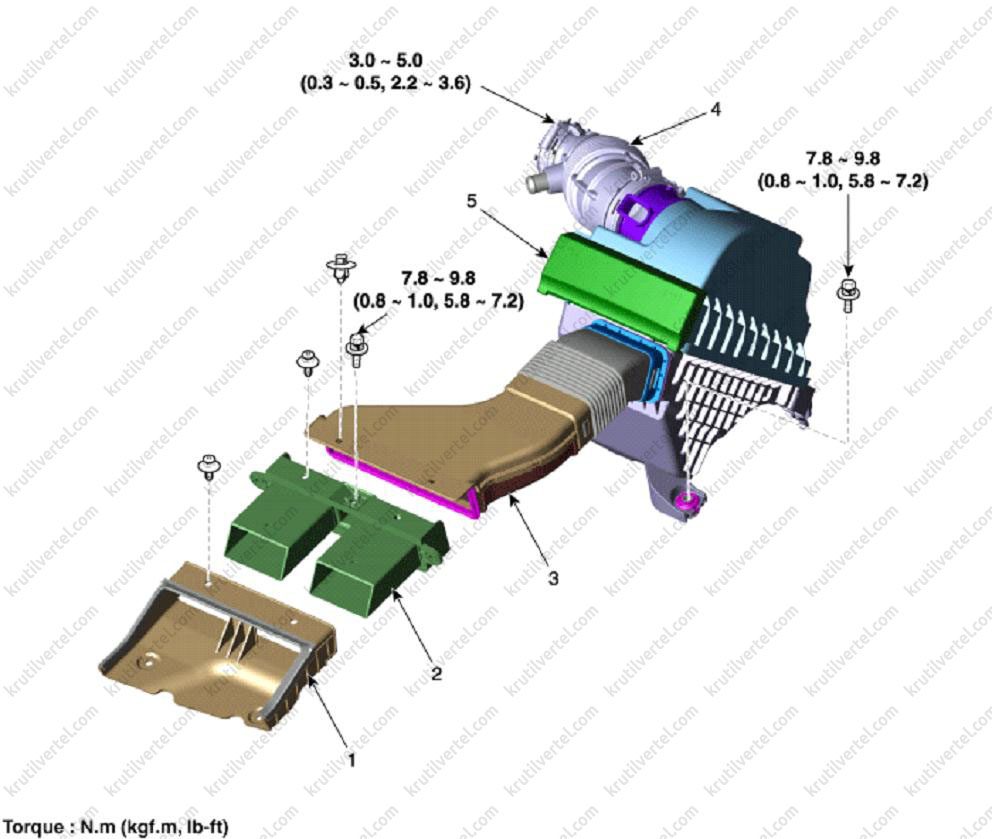

Версії з дизельними двигунами (D4HA та D4HB)
- Екран повітрозабірника.
- Подовжувач повітрозабірника.
- Повітрозабірник.
- Впускний повітропровід.
- Корпус повітряного фільтра.
Заміна повітряного фільтра

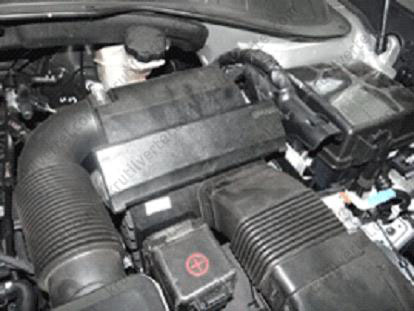

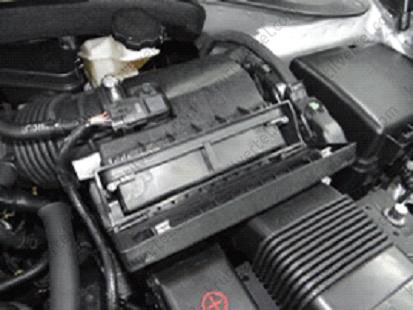

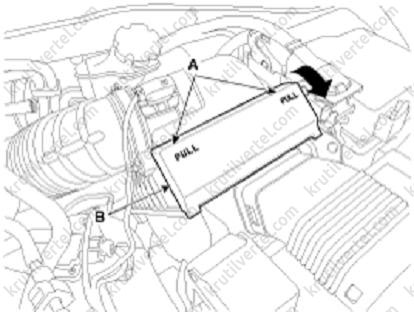

1. Відкрити кришку фільтруючого елемента повітряного фільтра (А), підчепивши краї (В).

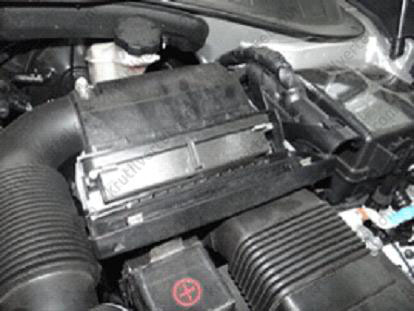

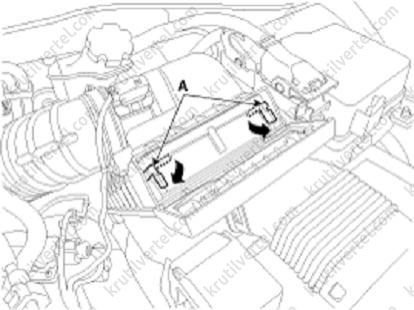

2. Розблокувати захвати (А) фільтруючого елемента поворотом у напрямку стрілок на малюнку.

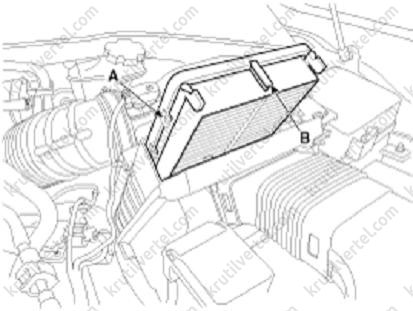

3. Замінити фільтруючий елемент (А) на новий.
Примітка:
Підчепити фільтруючий елемент за виступ (В) та витягти з корпусу повітряного фільтра.
4. Після встановлення нового фільтруючого елемента заблокувати захвати та закрити кришку.
Зняття та встановлення корпусу повітряного фільтра
1. Зняти декоративну кришку двигуна (див. розділ 6а «Механічна частина дизельних двигунів (D4HA та D4HB)»).

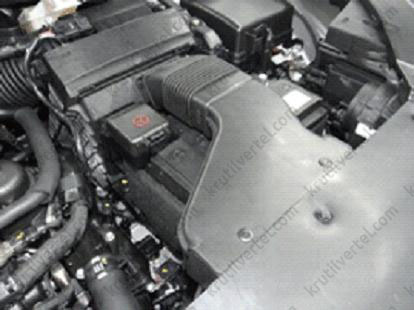

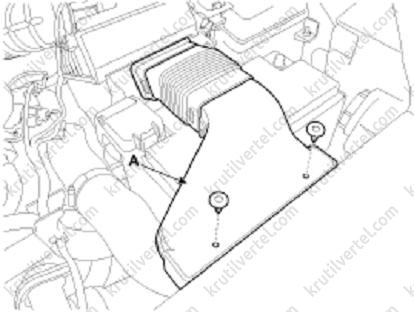

2. Зняти повітрозабірник (А).
3. Зняти акумулятор (див. розділ 12 «Електрообладнання двигуна»).

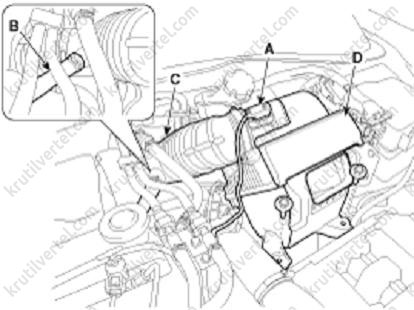

4. Зняти корпус повітряного фільтра:

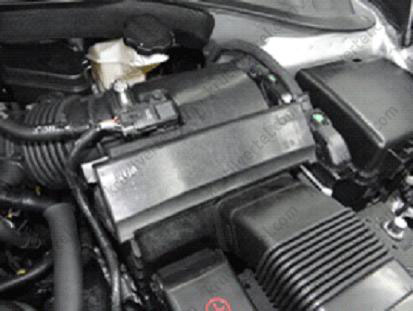

- Від'єднати роз'єм датчика повітряного потоку (AFS) (А).
