4. Сервісні дані та специфікація
Сервісні дані
Дизельні двигуни
| Параметр | Специфікація | |||
| Паливний насос високого тиску | Напруга живлення | 8~18 В | ||
| Споживаний струм | Не більше ніж 15 А | |||
| Датчик рівня палива | Опір датчика | E | 198 ~ 205 Ом | |
| 1/2 | 64 ~ 68 Ом | |||
| F | 7 ~ 9 Ом | |||
| Датчик наявності води у паливному фільтрі | Напруга живлення | 8 ~ 16 В | ||
| Напруга сигналу | 12 ~ 14 В | |||
| Час горіння індикатора води у фільтрі після увімкнення запалювання | 3.5 секунди | |||
| Перевірка датчика (стан: датчик з'єднаний на масу з кузовом) | Індикатор води у фільтрі блимає | |||
| Датчик тиску палива | Відповідність тиску вихідній напрузі | 50 кПа (0.51 кг/см²) | 0.3 У | |
| 600 кПа (6.12 кг/см²) | 2.5 У | |||
| 1100 кПа (11.2 кг/см²) | 4.5 У | |||
Бензинові двигуни
| Параметр | Специфікація | |||
| Датчик рівня палива | Опір датчика | E | 198 ~ 205 Ом | |
| 1/2 | 64 ~ 68 Ом | |||
| F | 7 ~ 9 Ом | |||
| Датчик тиску палива | Відповідність тиску вихідній напрузі | 50 кПа (0.51 кг/см²) | 0.3 У | |
| 600 кПа (6.12 кг/см²) | 2.5 У | |||
| 1100 кПа (11.2 кг/см²) | 4.5 У | |||
Моменти затягування різьбових з'єднань
| Різьбове з'єднання | Момент затяжки, Нм |
| Версії з дизельними двигунами | |
| Болти кріплення хомутів паливного бака | 39.2 ~ 53.9 |
| Гайки кріплення кронштейна паливозаправної горловини | 3.9 ~ 5.9 |
| Гайки кріплення кронштейна паливного фільтра | 3.9 ~ 5.9 |
| Болт кріплення паливного фільтра | 6.9 ~ 10.8 |
| Болт кріплення функціонального блоку | 9.8 ~ 11.8 |
| Порожнистий болт паливної рампи Common Rail | 17.7 ~ 27.5 |
| Сервісна заглушка паливного насоса високого тиску | 73.6 ~ 88.3 |
| Гайка кріплення зірочки паливного насоса високого тиску | 78.5 ~ 93.2 |
| Болт кріплення паливного насоса високого тиску | 24.5 ~ 30.4 |
| Фланцеві гайки паливопроводу високого тиску між паливною рампою Common Rail та паливним насосом високого тиску | 24.5 ~ 28.4 |
| Болти кріплення паливної рампи Common Rail | 19.6 ~ 26.5 |
| Фланцеві гайки паливопроводів високого тиску між паливною рампою Common Rail та форсунками | 24.5 ~ 28.4 |
| Версії з бензиновим двигуном 2,4 MPI (G4KE) | |
| Болти кріплення паливного бака | 39.2 ~ 54.0 |
| Кріпильний диск модуля паливопідкачувального насоса | 58.9 ~ 68.7 |
| Гайки кріплення кронштейна паливозаправної горловини | 3.9 ~ 5.9 |
| Болти кріплення паливної рампи | 18.6 ~ 23.5 |
| Сполучні гайки паливної рампи та напірного паливопроводу, двигун | 7.8 ~ 9.8 |
| Версії з бензиновим двигуном 2,4 GDI (G4KJ) | |
| Болти кріплення паливного бака | 39.2 ~ 54.0 |
| Фланцеві гайки паливопроводу високого тиску | 6.5 ~ 32.4 |
| Болт кріплення функціонального блоку паливопроводу високого тиску | 7.8 ~ 11.8 |
| Гайки кріплення кронштейна паливозаправної горловини | 3.9 ~ 5.9 |
| Болти кріплення паливної рампи з форсунками | 18.6 ~ 23.5 |
| Болти кріплення паливного насоса високого тиску | 12.8 ~ 14.7 |
| Версії з бензиновим двигуном 3.5 л (G6CU) | |
| Болти кріплення хомутів паливного бака | 39.2 ~ 54.0 |
| Болти кріплення кронштейна паливозаправної горловини | 3.9 ~ 5.9 |
| Болти кріплення паливної рампи | 9.0 ~ 11.8 |
| Сполучні гайки паливної рампи та напірного паливопроводу, двигун | 3.9 ~ 5.9 |
Спеціальні інструменти та пристрої
| Інструмент (номер та найменування) | Зображення | Застосування |
| Версії з дизельними двигунами | ||
|

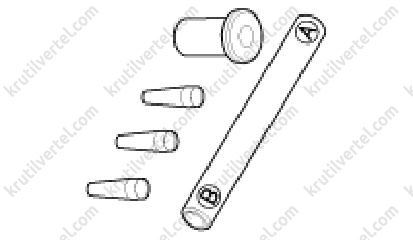

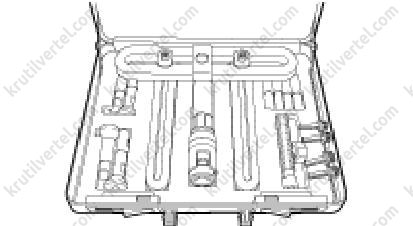

Знімач паливних форсунок 09351-4A300 |
 |
Використовується для зняття паливних форсунок |
|

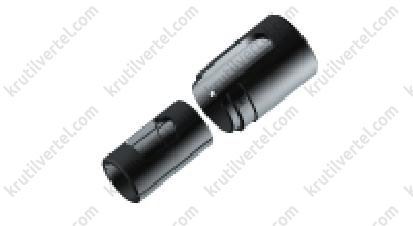

Перехідник знімачів паливних форсунок 0K338-2F100 |
 |
Використовується для зняття паливних форсунок, що прикипіли |
|

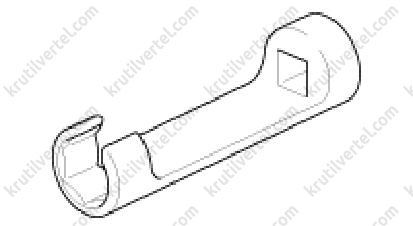

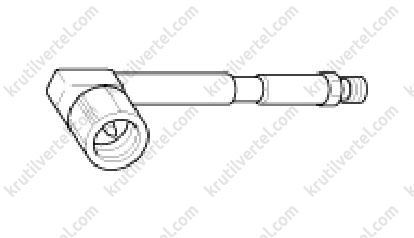

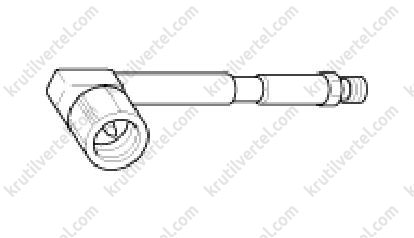

Насадка на динамометричний ключ (17 мм) 09314-3A000 |
 |
Використовується для відвертання/затягування фланцевих гайок високого тиску паливопроводів |
|

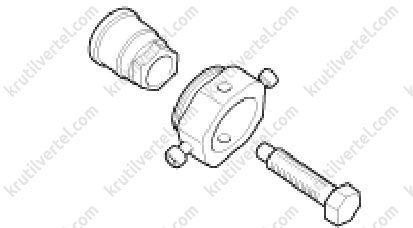

Знімач паливного насоса високого тиску 09331-1M100 |
 |
Використовується для зняття високого тиску паливного насоса |
|

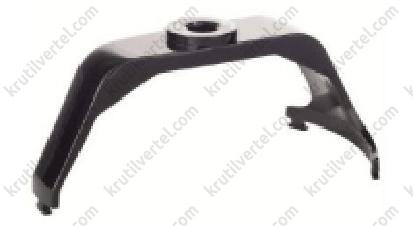

Пристрій для відвертання та затягування кріпильного диска модуля паливопідкачувального насоса 09310-B8100 |
 |
Використовується для зняття та встановлення модуля паливопідкачувального насоса |
| Версії з бензиновими двигунами | ||
|

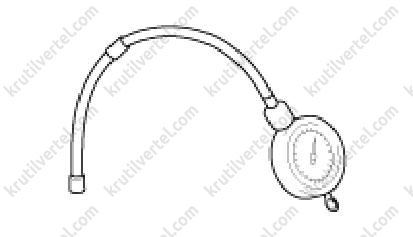

Паливний манометр 09353-24100 |
 |
Використовується для вимірювання тиску палива в системі живлення |
|

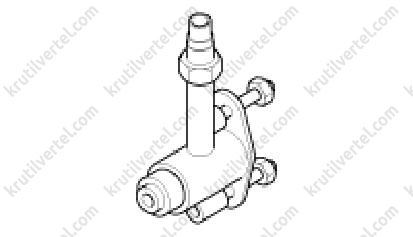

Перехідник паливного манометра 09353-38000 |
 |
Використовується для з'єднання між паливною рампою та напірним паливопроводом для вимірювання тиску в системі живлення двигунів MPI |
|
Роз'єм паливного манометра 09353-24000 |
 |
Використовується для з'єднання між паливним манометром (09353-24100) та перехідником (09353-38000) |
|

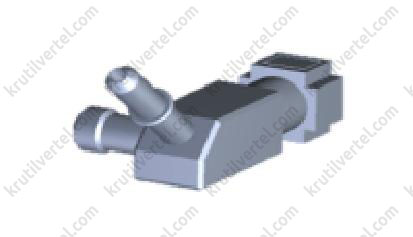

Перехідник паливного манометра 09353-C1000 |
 |
Використовується для з'єднання між паливним насосом високого тиску та напірним паливопроводом низького тиску для вимірювання тиску в системі живлення двигунів GDI |
|
Насадка на динамометричний ключ (19 мм) 09314-3Q100 |
 |
Використовується для відвертання/затягування фланцевих гайок паливопроводів високого тиску в системі живлення двигунів GDI |
|

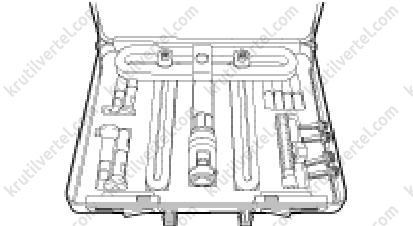

Комплект для встановлення ущільнень на паливні форсунки 09353-2B000 |
 |
Використовується для встановлення ущільнень на паливні форсунки |
|
Пристрій для відвертання та затягування кріпильного диска модуля паливопідкачувального насоса 09310-B8100 |
 |
Використовується для зняття та встановлення модуля паливопідкачувального насоса |
