Вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року

Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
регулювання клапанів Kia Sorento, система впуску двигуна Kia Sorento, система випуску газів Kia Sorento, система випуску Kia Sorento, система впуску Kia Sorento

4. Вихлопний трубопровід та глушники

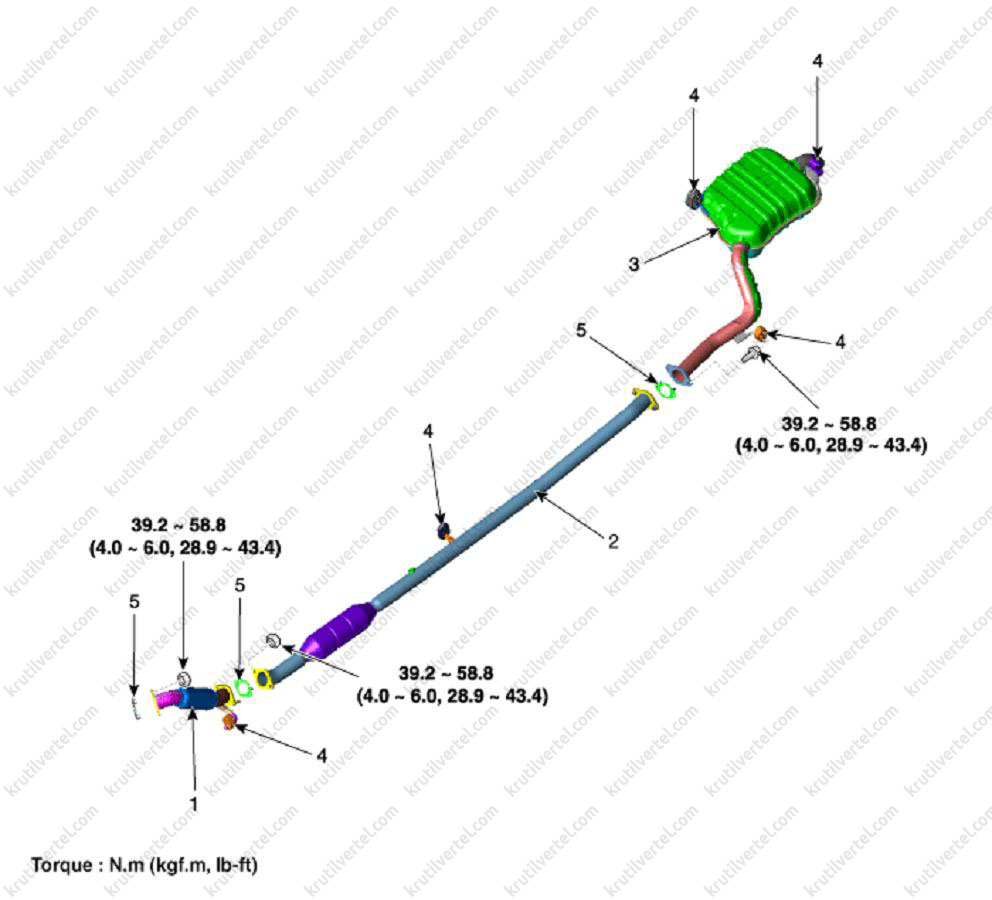

Версії з дизельними двигунами (D4HA та D4HB)

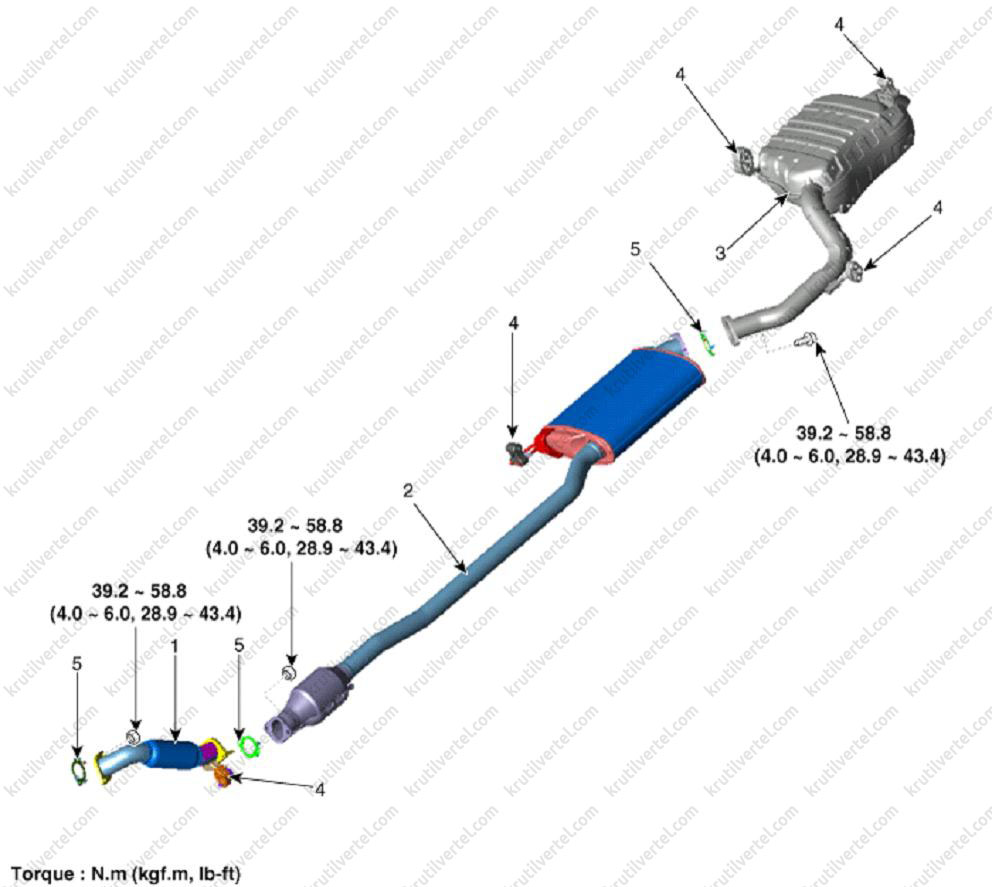

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

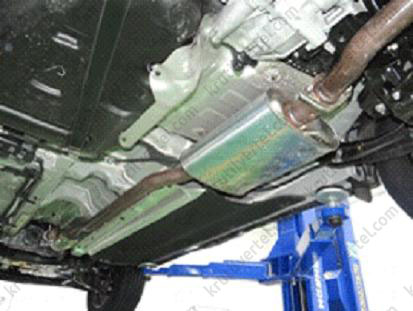

  1. Передній глушник.
  2. Центральний глушник.

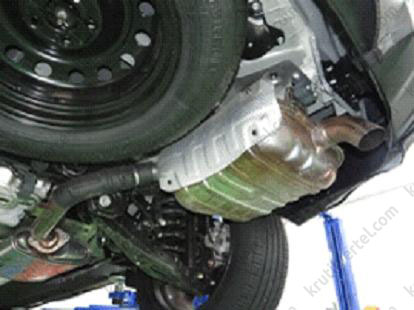

  3. Головний глушник.
  4. Гумові підвіси.
  5. Прокладки.

Видалення та встановлення

Передній глушник

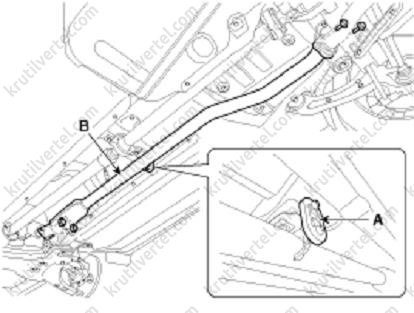

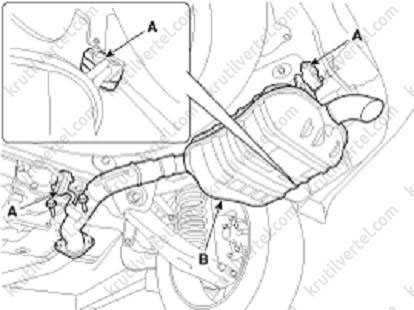

1. Від'єднати гумовий підвіс (А) від переднього глушника.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

2. Зняти передній глушник (B).

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Центральний глушник

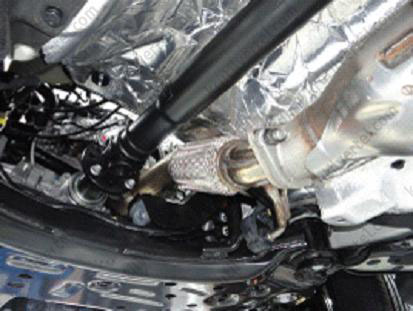

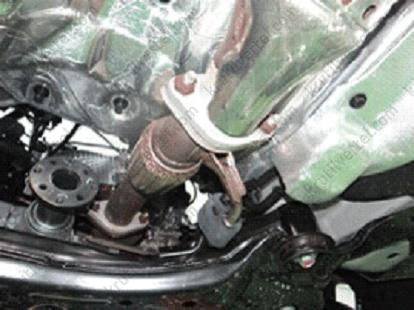

1. Від'єднайте сажовий датчик (PM).

2. Від'єднати гумовий підвіс (А) від центрального глушника.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

3. Зняти центральний глушник (B).

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

4. Установка здійснюється у порядку, зворотному зняттю.

Головний глушник

1. Від'єднати гумові підвіси (А) від головного глушника.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

2. Зняти головний глушник (В).

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Версії з бензиновим двигуном 2,4 MPI (G4KE)

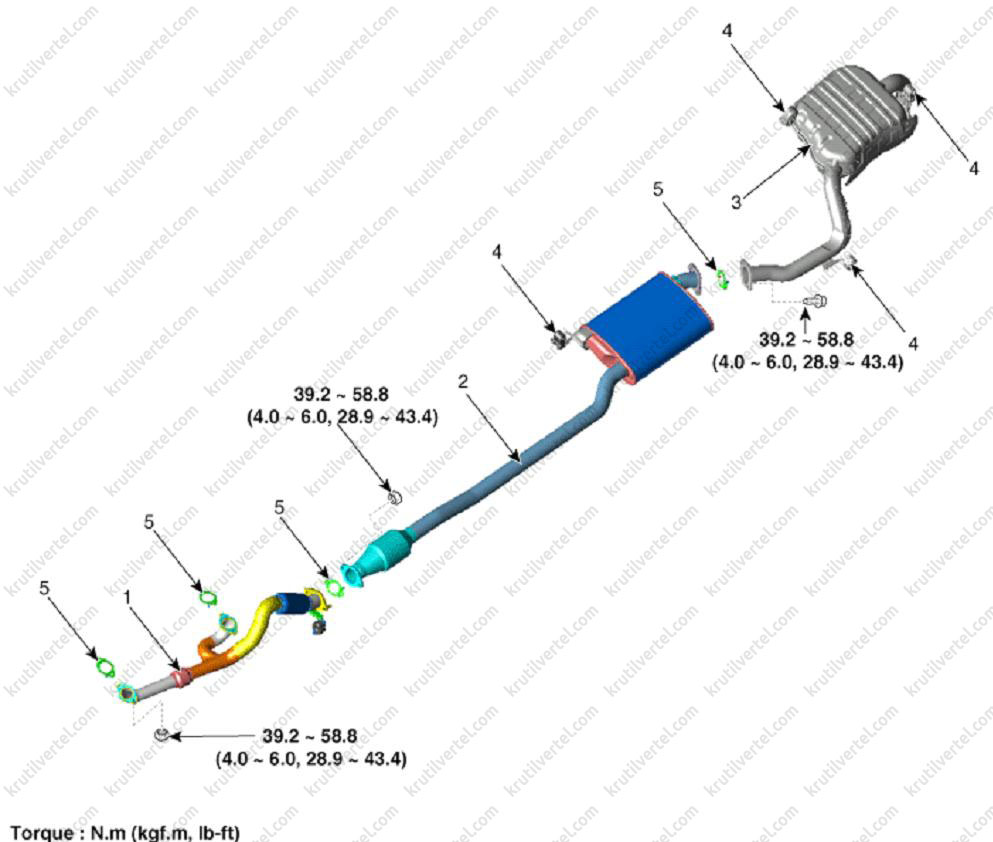

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

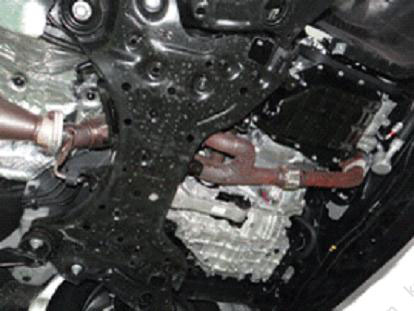

  1. Передній глушник.
  2. Каталітичний нейтралізатор із центральним глушником у зборі.
  3. Задній глушник.
  4. Підвіси.
  5. Прокладки.

Видалення та встановлення

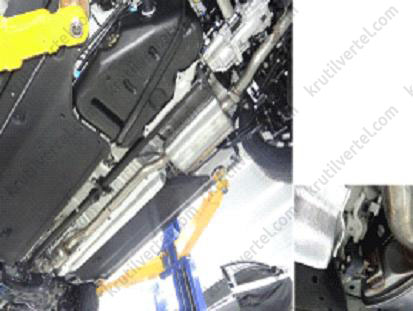

Передній глушник

1. Зняти підвіс (А) з переднього глушника.

2. Зняти передній глушник (B).

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Під час встановлення замінювати прокладки новими.

Каталітичний нейтралізатор із центральним глушником

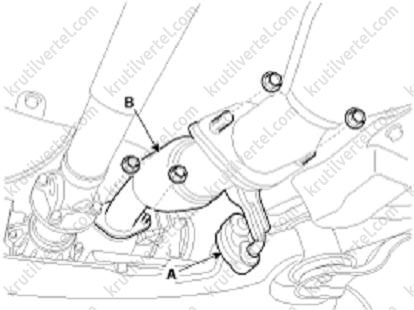

1. Зняти підвіс (А) каталітичного нейтралізатора/центрального глушника з автомобіля.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

2. Зняти каталітичний нейтралізатор із центральним глушником у зборі (В).

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Під час встановлення замінювати прокладки новими.

Процедура заміни центрального глушника з використанням хомутів

Примітка:
Якщо автомобіль знаходиться на гарантії, замінити центральний глушник новим у зборі. Якщо автомобіль не на гарантії, замініть центральний глушник, як описано нижче.

1. Перевірити обтискну частину центрального глушника щодо пошкоджень чи деформації. Якщо глушник надто корродований для обтиску, замінити центральний глушник новим у збиранні.

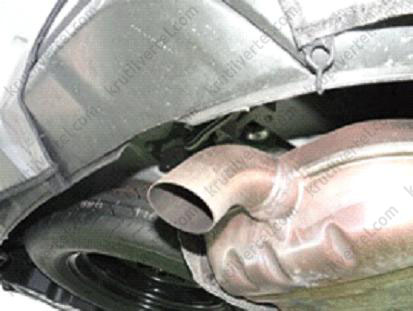

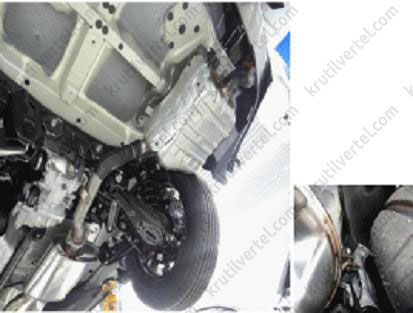

2. Відзначити зазор між хвостовим патрубком та заднім бампером.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

3. Зняти підвіс (А) каталітичного нейтралізатора/центрального глушника з автомобіля.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

4. Зняти каталітичний нейтралізатор із центральним глушником у зборі (В).

5. Обрізати центральний глушник так:

  • Замінний глушник: обрізати глушник по передньому краю.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  • Глушник на заміну: обрізати глушник по задньому краю.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
- Щоб уникнути негерметичності, видалити іржу з обтисканих частин і задирки зі зрізів.

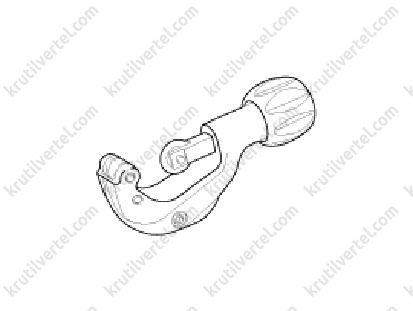

- Обрізати трубу вертикально, використовуючи спеціальний труборіз.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід і глушники Кіа Соренто Прай з 2018 року

Примітка:
Якщо труборіза немає, можна використовувати ножівку:

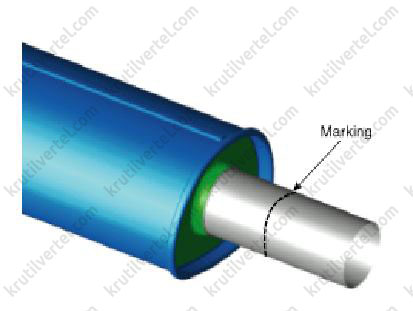

  • Позначити положення вертикального зрізу труби.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

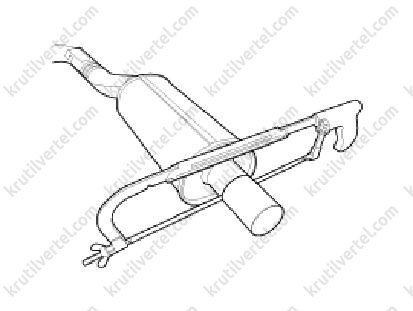

  • Обрізати трубу за міткою ножівкою.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

6. Встановити центральний глушник:

  • Встановити новий каталітичний нейтралізатор із центральним глушником, нажививши, але, не затягуючи, гайки.

Примітка:
Під час встановлення глушника замінювати прокладки новими.

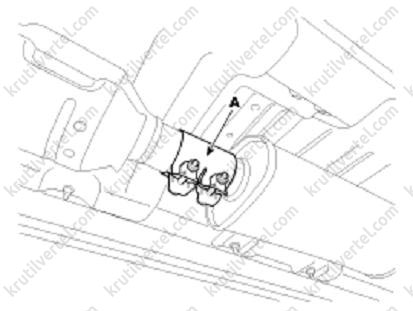

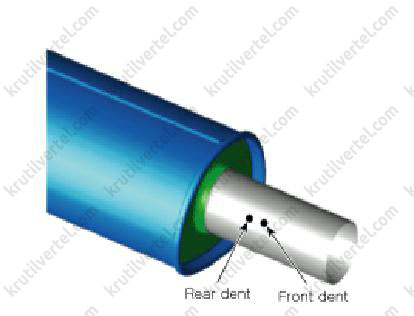

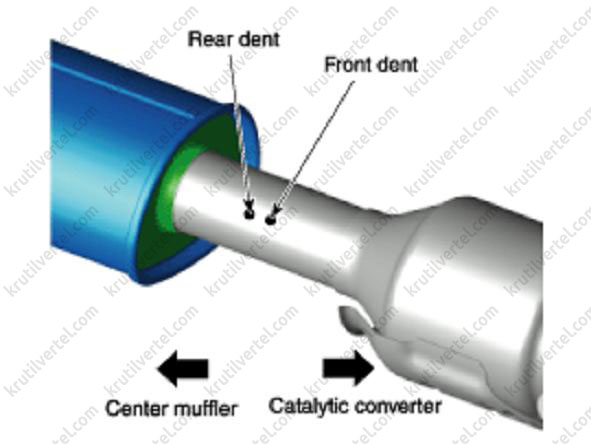

  • Помістити хомут (А) між зрізами обох патрубків та наживити хомут, не затягуючи.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  • Затягнути каталітичний нейтралізатор та центральний глушник моментом 39.2~58.8 Н·м.
  • Порівняти зазор між хвостовим патрубком (або хвостовою насадкою) та заднім бампером із зазначеним перед зняттям значенням.

Примітка:
Якщо положення установки хвостового патрубка відрізняється від вихідного, бампер може пошкодитись у процесі експлуатації автомобіля.

  • Затягнути гайки хомута (А) моментом 17.6~23.5 Н у декілька підходів.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
Не використовувати повторно хомут, який був повністю затягнутий, оскільки він не може забезпечити належної герметичності.

Задній глушник

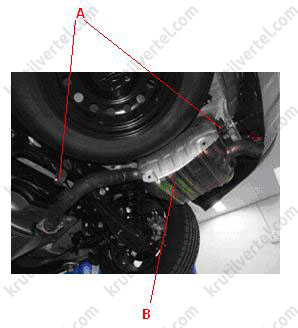

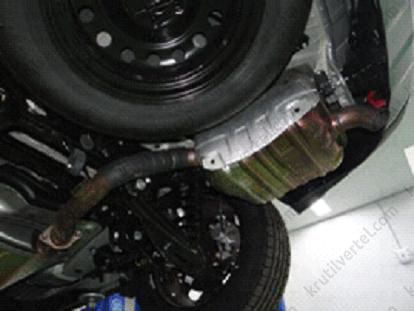

1. Зняти підвіси із заднього глушника.

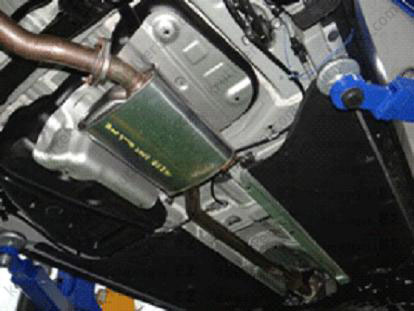

2. Зняти задній глушник (А).

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Версії з бензиновим двигуном 2,4 GDI (G4KJ)

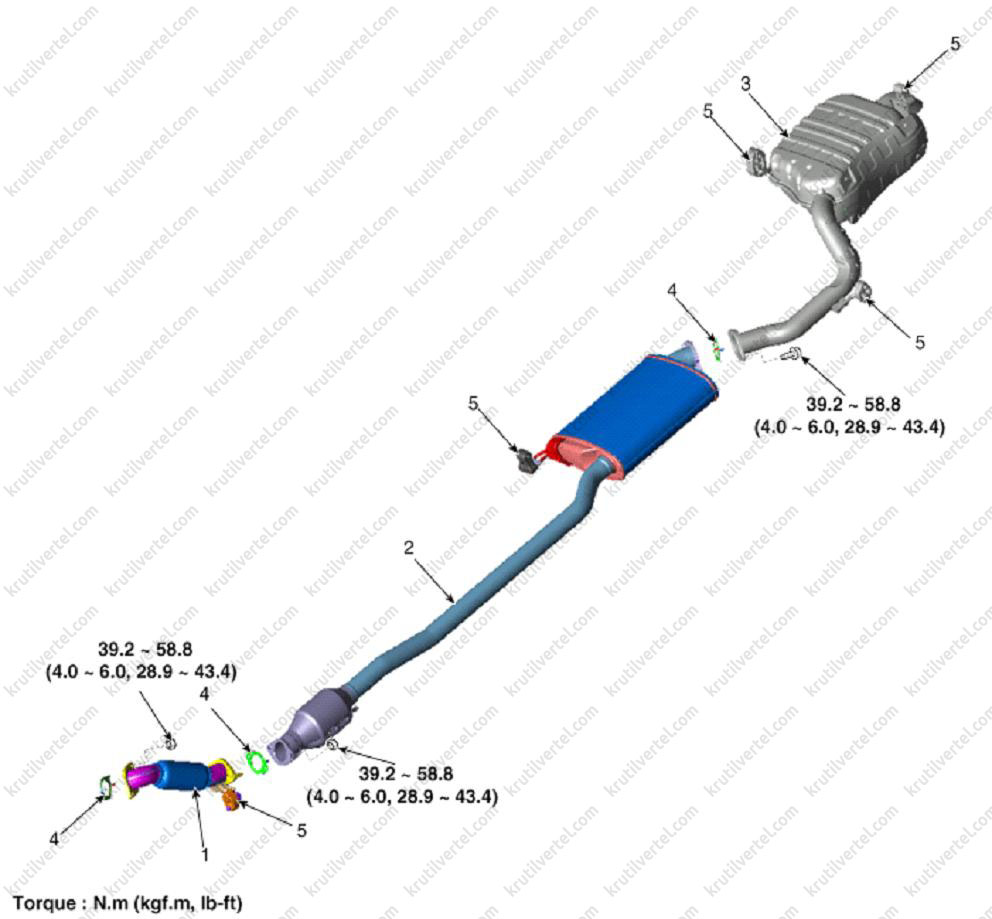

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  1. Передній глушник.
  2. Каталітичний нейтралізатор із центральним глушником у зборі.
  3. Задній глушник.
  4. Прокладки.
  5. Підвіси.

Видалення та встановлення

Передній глушник

1. Від'єднати гумовий підвіс (А) від переднього глушника.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

2. Зняти передній глушник (B).

Примітка:
Момент затяжки: 39.2 ~ 58.8 Н·м.
Під час встановлення замінювати прокладки новими.

3. Установка проводиться у порядку, зворотному зняттю.

Центральний глушник

1. Від'єднати гумовий підвіс (А) від центрального глушника.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

2. Зняти каталітичний нейтралізатор із центральним глушником (В).

Примітка:
Під час встановлення замінювати прокладки новими.

3. Установка проводиться у порядку, зворотному зняттю.

Процедура заміни центрального глушника з використанням хомутів

Примітка:
Якщо автомобіль знаходиться на гарантії, замінити центральний глушник новим у зборі. Якщо автомобіль не на гарантії, замініть центральний глушник, як описано нижче.

1. Перевірити обтискну частину центрального глушника щодо пошкоджень чи деформації. Якщо глушник надто корродований для обтиску, замінити центральний глушник новим у збиранні.

2. Відзначити зазор між хвостовим патрубком та заднім бампером.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

3. Зняти підвіс (А) каталітичного нейтралізатора/центрального глушника з автомобіля.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід і глушники Кіа Соренто Прайм з 2018 року

4. Зняти каталітичний нейтралізатор із центральним глушником у зборі (В).

5. Обрізати центральний глушник так:

  • Замінний глушник: обрізати глушник по передньому краю.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  • Глушник на заміну: обрізати глушник по задньому краю.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
- Щоб уникнути негерметичності, видалити іржу з обтисканих частин і задирки зі зрізів.
- Обрізати трубу вертикально, використовуючи спеціальний труборіз.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
Якщо труборіза немає, можна використовувати ножівку:

  • Позначити положення вертикального зрізу труби.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  • Обрізати трубу за міткою ножівкою.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

6. Встановити центральний глушник:

  • Встановити новий каталітичний нейтралізатор із центральним глушником, нажививши, але, не затягуючи, гайки.

Примітка:
Під час встановлення глушника замінювати прокладки новими.

  • Помістити хомут (А) між зрізами обох патрубків та наживити хомут, не затягуючи.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  • Затягнути каталітичний нейтралізатор та центральний глушник моментом 39.2~58.8 Н·м.
  • Порівняти зазор між хвостовим патрубком (або хвостовою насадкою) та заднім бампером із зазначеним перед зняттям значенням.

Примітка:
Якщо положення установки хвостового патрубка відрізняється від вихідного, бампер може пошкодитись у процесі експлуатації автомобіля.

  • Затягнути гайки хомута (А) моментом 17.6~23.5 Н у декілька підходів.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
Не використовувати повторно хомут, який був повністю затягнутий, оскільки він не може забезпечити належної герметичності.

Головний глушник

1. Від'єднати гумові підвіси (А) від головного глушника.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід і глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід і глушники Кіа Соренто Прай з 2018 року

2. Зняти головний глушник (В).

Примітка:
Момент затяжки: 39.2 ~ 58.8 Н·м.
Під час встановлення замінювати прокладки новими.

3. Установка проводиться у порядку, зворотному зняттю.

Версії з бензиновим двигуном 3,5 MPI (G6CU)

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  1. Передній глушник.
  2. Каталітичний нейтралізатор із центральним глушником у зборі.
  3. Задній глушник.
  4. Підвіси.
  5. Прокладки.

Видалення та встановлення

Передній глушник

1. Від'єднати негативну (-) клему акумулятора.

2. Зняти захисний піддон моторного відсіку (див. розділ 6d «Механічна частина бензинового двигуна 3.5 л»).

3. Зняти підвіс переднього глушника (А).

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

4. Зняти передній глушник (B).

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

5. Установка проводиться у порядку, зворотному зняттю.

Каталітичний нейтралізатор із центральним глушником

1. Зняти підвіс (А) з каталітичного нейтралізатора з центральним глушником у зборі.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

2. Зняти каталітичний нейтралізатор із центральним глушником у зборі (В).

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Під час встановлення замінювати прокладки новими.

Процедура заміни центрального глушника з використанням хомутів

Примітка:
Якщо автомобіль знаходиться на гарантії, замінити центральний глушник новим у зборі. Якщо автомобіль не на гарантії, замініть центральний глушник, як описано нижче.

1. Перевірити обтискну частину центрального глушника щодо пошкоджень чи деформації. Якщо глушник надто корродований для обтиску, замінити центральний глушник новим у збиранні.

2. Відзначити зазор між хвостовим патрубком та заднім бампером.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

3. Зняти підвіс (А) каталітичного нейтралізатора/центрального глушника з автомобіля.

Зняти підвіс (А) з каталітичного нейтралізатора із центральним глушником у зборі.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

4. Зняти каталітичний нейтралізатор із центральним глушником у зборі (В).

5. Обрізати центральний глушник так:

  • Замінний глушник: обрізати глушник по передньому краю.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  • Глушник на заміну: обрізати глушник по задньому краю.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
- Щоб уникнути негерметичності, видалити іржу з обтисканих частин і задирки зі зрізів.
- Обрізати трубу вертикально, використовуючи спеціальний труборіз.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
Якщо труборіза немає, можна використовувати ножівку:

  • Позначити положення вертикального зрізу труби.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

  • Обрізати трубу за міткою ножівкою.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

6. Встановити центральний глушник:

  • Встановити новий каталітичний нейтралізатор із центральним глушником, нажививши, але не затягуючи, гайки.

Примітка:
Під час встановлення глушника замінювати прокладки новими.

  • Помістити хомут (А) між зрізами обох патрубків та наживити хомут, не затягуючи.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід і глушники Кіа Соренто Прай з 2018 року

  • Затягнути каталітичний нейтралізатор та центральний глушник моментом 39.2~58.8 Н·м.
  • Порівняти зазор між хвостовим патрубком (або хвостовою насадкою) та заднім бампером із зазначеним перед зняттям значенням.

Примітка:
Якщо положення установки хвостового патрубка відрізняється від вихідного, бампер може пошкодитись у процесі експлуатації автомобіля.

  • Затягнути гайки хомута (А) моментом 17.6~23.5 Н у декілька підходів.

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

Примітка:
Не використовувати повторно хомут, який був повністю затягнутий, оскільки він не може забезпечити належної герметичності.

Задній глушник

1. Зняти підвіси (А) із заднього глушника.

вихлопний трубопровід і глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід і глушники Кіа Соренто Прай з 2018 року

вихлопний трубопровід та глушники KIA Sorento Prime з 2018 року, вихлопний трубопровід та глушники Кіа Соренто Прай з 2018 року

2. Зняти задній глушник (B).

Примітка:
Момент затягування: 39.2 ~ 58.8 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Під час встановлення замінювати прокладки новими.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
