Сервісні дані та специфікація роздавальної коробки KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
зчеплення Kia Sorento, регулювання зчеплення Kia Sorento, трансмісія Kia Sorento, коробка передач Kia Sorento
6. Сервісні дані та специфікація
Мастильні матеріали
| Компонент | Змащення | Кількість мастила | |
| олива роздавальної коробки | Версії з дизельними двигунами (D4HA та D4HB) або бензиновими двигунами 2.4 л (G4KE та G4KJ) | олива для гіпоїдних передач API GL-5, SAE 75W/90 (SHELL HD AXLE OIL 75W/90 або еквівалентна) | 0,35 л ± 5% |
| Версії з бензиновим двигуном 3,3 л (G6DF) | 0,70 л ± 5% | ||
| Шлиці валу роздавальної коробки | Змащення SPL-1 або еквівалентне | При потребі | |
| олива задньої головної передачі | олива для гіпоїдних передач API GL-5, SAE 75W/90 (SHELL HD AXLE OIL 75W/90 або еквівалентна) | 0.58±0.05 л | |
Моменти затягування різьбових з'єднань
| Різьбове з'єднання | Момент затяжки, Нм |
| Болти кріплення роздавальної коробки | 60.8~65.7 |
| Гайки кріплення блоку керування системою повного приводу | 9.8~11.8 |
| Болти кріплення муфти увімкнення повного приводу | 56.9~64.7 |
| Болти кріплення карданного валу | 49.0~68.6 |
| Пробка зливного отвору роздавальної коробки | 39.2~58.8 |
| Корок заправного отвору роздавальної коробки | 39.2~58.8 |
| болти кріплення задньої головної передачі | 68.6 ~ 88.3 |
| Болти кріплення кришки задньої головної передачі | 39.2 ~ 49.0 |
| Пробка зливного отвору головної задньої передачі | 49.0 ~ 68.6 |
| Корок заправного отвору задньої головної передачі | 39.2 ~ 58.8 |
Спеціальні інструменти та пристрої
| Інструмент (номер та найменування) | Зображення | Застосування |
|

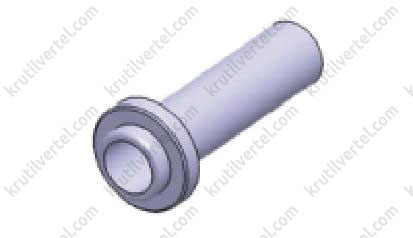

09431-45100 Оправлення для встановлення сальника |
 |
Використовується для встановлення правого сальника роздавальної коробки |
|

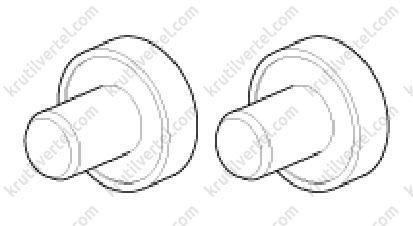

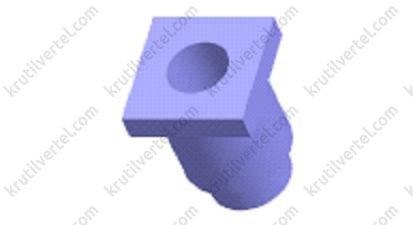

09473-3B100 Оправлення для встановлення сальника |
 |
Використовується для встановлення сальників роздавальної коробки (з обох боків)
Примітка: |
|

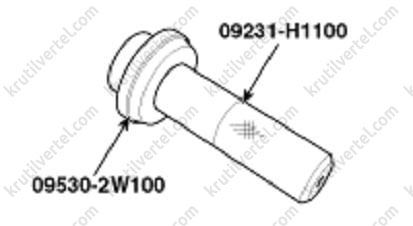

Оправлення для встановлення сальників задньої головної передачі 09530-2W100 |
 |
Використовується для встановлення сальників задньої головної передачі. (Використовується з 09231-H1100) |
|

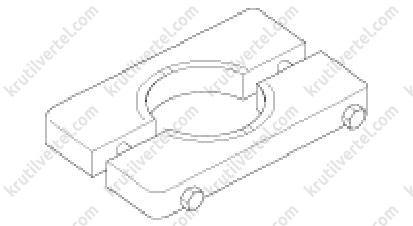

Знімна пластина 09530-2W200 |
 |
Використовується для зняття внутрішнього підшипника вала-шестірні головної задньої передачі. |
|

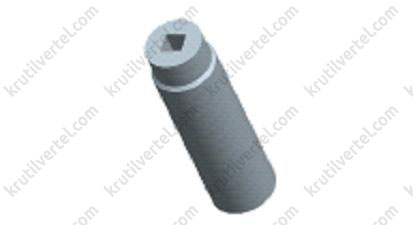

Фіксатор валу-шестірні задньої головної передачі 09530-2W300 |
 |
Використовується для фіксації валу-шестірні головної задньої передачі для затягування гайки. |
|
Пристрій для встановлення валу-шестірні задньої головної передачі 09530-2W400 |
 |
Напрямна для виставлення висоти вала-шестірні головної задньої передачі. |
|

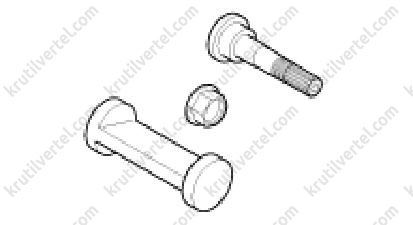

Напрямна для вимірювання висоти валу-шестірні (трьохкомпонентний комплект) 09530-2W600 |
 |
Напрямна для вимірювання висоти вала-шестірні головної задньої передачі. |
|

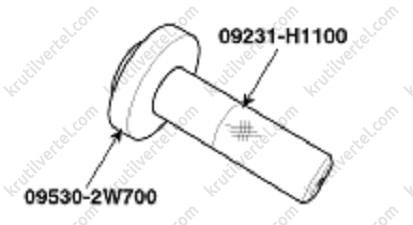

Оправлення для встановлення сальника валу-шестерні 09530-2W700 |
 |
Використовується для встановлення сальника валу-шестірні (використовується з 09231-H1100) |
|

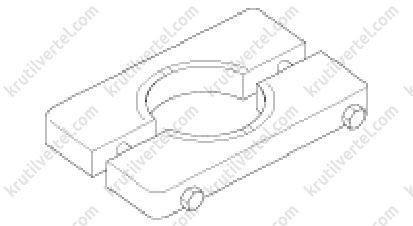

Знімна пластина 09527-4A000 |
 |
Використовується для зняття внутрішнього картонного підшипника задньої головної передачі. |
|

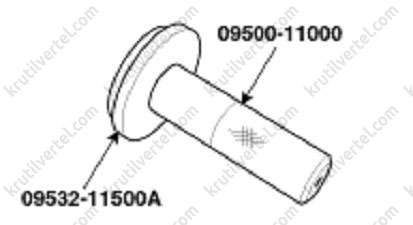

Оправлення для встановлення зовнішніх кілець бічних підшипників задньої головної передачі 09532-11500A |
 |
Використовується для запресування зовнішніх кілець бічних підшипників задньої головної передачі (використовується з 09500-11000) |
|
Оправлення для встановлення підшипників 09453-02100 |
 |
Використовується для встановлення внутрішніх підшипників картера задньої головної передачі. |
|

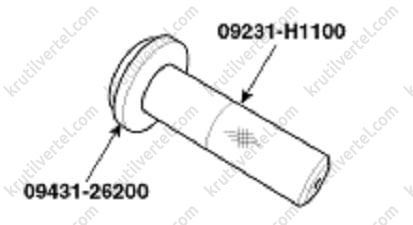

Оправлення для встановлення зовнішніх кілець підшипників валу-шестерні 09431-26200 |
 |
Використовується для встановлення зовнішнього кільця підшипника валу-шестірні задньої головної передачі. (використовується з 09231-H1100) |
|

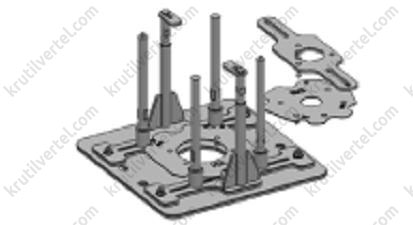

Робочий стенд для задньої головної передачі 09530-3T300 |
 |
Використовується для встановлення задньої головної передачі на верстат. |
|

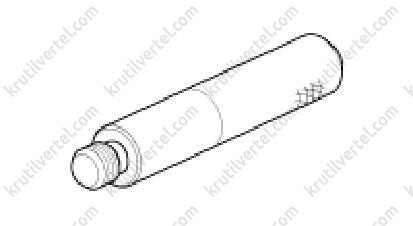

Стрижень 09231-H1100 |
 |
Використовується з 9530-2W100, 09530-2W700, 09431-26200. |
|
Стрижень 09500-11000 |
 |
Використовується з 9532-11500A. |
