Сервісні дані та специфікація кузова KIA Sorento Prime з 2018 року

Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Kia Sorento, ремонт кузова Kia Sorento, кузовні розміри Kia Sorento

5. Сервісні дані та специфікація

Герметики

Місця застосування Діаметр валика герметика
Панорамний дах Висота: 13,5 мм
Завширшки: 12 мм
Вітрове скло Висота: 12 мм
Завширшки: 8 мм

Моменти затягування різьбових з'єднань

Різьбове з'єднання Момент затяжки, Нм
Передні та задні двері Дверні навіси до кузова 33.3 ~ 41.2
Дверні навіси до кузова 9.8 ~ 19.6
Дверний обмежувач до дверей 3.9 ~ 5.9
Дверний обмежувач до кузова 19.6 ~ 29.4
Болт кріплення дверного скла 7.8 ~ 11.8
Болт кріплення основи зовнішньої ручки дверей 7.8 ~ 11.8
Болт та гайки кріплення дверних напрямних 3.9 ~ 5.9
Болти кріплення дверного замка 7.8 ~ 10.8
Болти кріплення дверного модуля 8.8 ~ 13.7
Болти кріплення скоби дверного замка 16.7 ~ 21.6
Двері багажника Навіси дверей багажника до кузова 21.6 ~ 26.5
Навіси дверей багажника до дверей багажника 21.6 ~ 26.5
Болти кріплення замка дверей багажника 6.9 ~ 10.8
Болти кріплення скоби замка дверей багажника 21.6 ~ 26.5
Капот Навіси капота до кузова 21.6 ~ 26.5
Навіси капота до капота 21.6 ~ 26.5
Замок капота до кузова 7.8 ~ 11.8
Сидіння Болти кріплення переднього сидіння 34.3 ~ 53.9
Болти кріплення рами переднього сидіння 44.1 ~ 53.9
Болти кріплення санчат подушки переднього сидіння 44.1 ~ 53.9
Болти кріплення заднього сидіння 16.7 ~ 25.5
Болти кріплення замка заднього сидіння 19.6 ~ 29.4
Болти кріплення рами заднього сидіння 44.1 ~ 53.9
Гайки кріплення зовнішніх дзеркал заднього виду 6.9 ~ 10.8
Гайки кріплення важелів склоочисників 22.6 ~ 26.5
Гайки кріплення заднього спойлера 5.9 ~ 6.4
Гайки кріплення скла фіксованої кватирки 3.9 ~ 4.4
Болти та гайки кріплення панорамного даху 7.8 ~ 11.8

Спеціальні інструменти та пристрої

Інструмент (номер та найменування) Ілюстрація Використання
09793-21000
Ключ для налаштування дверних петель		 кузовні розміри KIA Sorento Prime з 2018 року, кузовні розміри Кіа Соренто Прайм з 2018 року Регулювання, зняття та встановлення дверних петель
09800-21000
Знімач декоративних елементів		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Зняття облицювання
09853-31000
Знімач затискачів облицювання		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Зняття затискачів облицювання
09861-31100
Інструмент для видалення ущільнювача		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обрізка ущільнювача вітрового скла
09861-31200
Леза для обрізки ущільнювача		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обрізка ущільнювача вітрового скла
(використовується з 09861-31100)
09861-31300
Пістолет для герметика		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Нанесення ущільнювача вітрового скла
09861-31400
Тримачі скла		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Зняття та встановлення вітрового скла
09861-31000
Знімач молдингів вітрового скла		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Знімання молдингів вітрового скла
09861-22000
Ключ торсійного стрижня		 сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Зняття та встановлення торсійного стрижня багажного відсіку

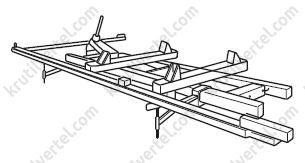

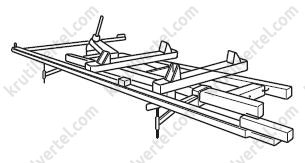

Рамні випрямлячі сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Коригування деформованого кузова
сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року
сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року
Силовий привід сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Видавлювання, стискування, вигинання деформованих ділянок

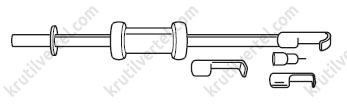

Кузовний знімач сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Розтяжка пошкоджених ділянок

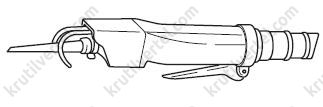

Пневмопила сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обрізка панелей

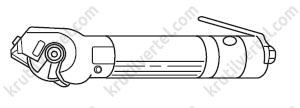

Пневматичне зубило сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обрізка та точкова обробка зварних ділянок
Дискові ножиці сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обрізка панелей
Ножівка та ножиці по металу сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обрізка панелей
Пневматичний дриль сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Свердління чи обробка отворів

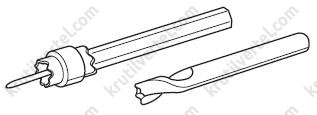

Свердла сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Свердління чи обробка отворів
Щипці та затискачі сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Фіксація кузовних панелей
Пневмоштамп сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка контактних поверхонь або отворів
Ручний штамп сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка отворів
Фланцезагинальний інструмент сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка країв стиків
Центрувальні напрямні сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Вимірювання кузовних розмірів
Напрямна сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Вимірювання кузовних розмірів
Апарат для газового зварювання сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обрізання кузовних панелей
Апарат для точкового зварювання сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Зварювання кузовних панелей
Апарат для дугового зварювання у вуглекислому середовищі сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Зварювання кузовних панелей
Зварювальний апарат сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Розтяжка кузовних панелей, зварювання шпильок для фіксації утримувачів переднього вікна

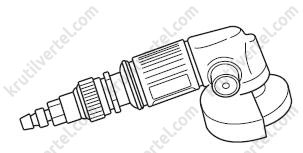

Дискова шліфувальна машина сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Шліфування
сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року
Ремінна шліфувальна машина сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Видалення фарби

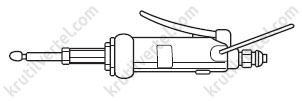

Малорозмірна шліфувальна машина сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Видалення фарби або полірування
Шліфмашина подвійної дії сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка кузовних поверхонь
Плоскошліфувальна ручна машина (коротка) сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка кузовних поверхонь
Плоскошліфувальна ручна машина (довга) сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка широких кузовних поверхонь
Гнучкий напильник сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка кузовних поверхонь
Рашпіль сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка кузовних поверхонь
Ручний напильник сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Обробка кузовних поверхонь
Молоток та підкладний штамп сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року -
Кернер сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Створення отворів у центрі точкового зварювання
Зубило сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Видалення або обрізання кузовних панелей
Важкий молот сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Використовується при необхідності докладання великих зусиль
Круглий молоток сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Використовується за необхідності докладання малих зусиль

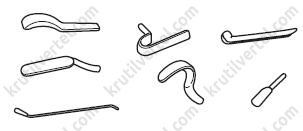

Лопатки сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Використовуються для важкодоступних ділянок
Кузовні шпателі сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Вирівнювання кузовних деталей
Щітка з твердою щетиною сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Видалення фарби, іржі, шлаку зварних швів
Комплект віконних інструментів сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Ремонт вікон автомобіля
Комплект для ремонту пластикових частин кузова сервісні дані та специфікація KIA Sorento Prime з 2018 року, сервісні дані та специфікація Кіа Соренто Прайм з 2018 року Ремонт пластикових частин кузова
