Заміна колеса KIA Sorento Prime з 2018 року

5. Заміна колеса

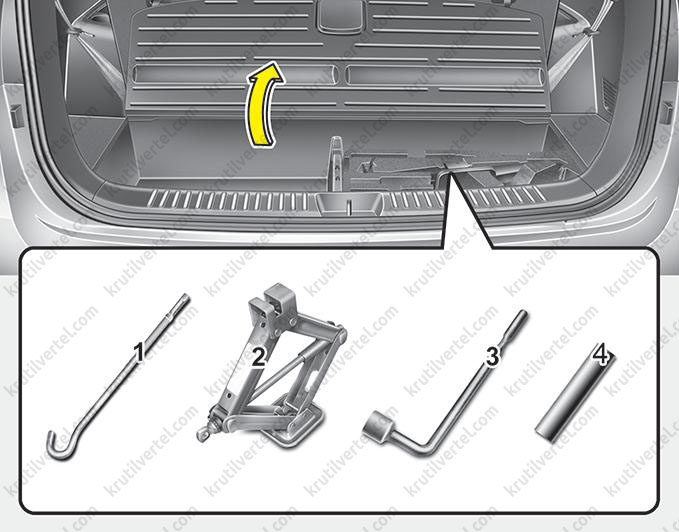

Домкрат та інструменти

1. Рукоятка домкрата.
2. Домкрат.
3. Колісний ключ.
4. Головка.

Домкрат, ручка домкрата та колісний ключ зберігаються в багажнику.

Для доступу до обладнання підніміть кришку багажника.

Інструкції з експлуатації домкрата

Домкрат призначений лише для аварійної заміни колеса. Правильне зберігання домкрата запобігатиме його «гуркоту» під час руху автомобіля.

Виконання інструкцій з експлуатації домкрата зменшить ризик травмування.

Увага:

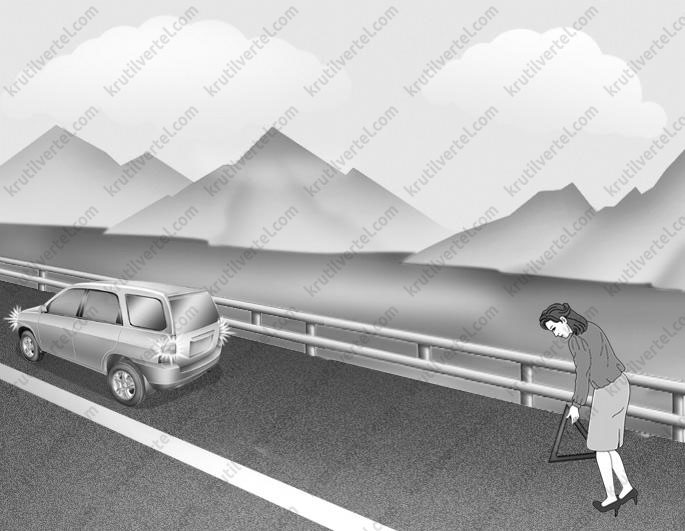

- Ніколи не проводьте ремонт автомобіля на смузі дороги чи шосе.
- Для заміни шини завжди з'їжджайте з дороги на узбіччя. Домкрат можна користуватися на рівному і твердому грунті. За відсутності твердого рівного місця на узбіччі зверніться за допомогою до служби буксирування.
- Користуйтеся спеціально призначеними для домкрата місцями попереду та позаду автомобіля. Ніколи не впирайте домкрат у бампери та будь-які інші частини автомобіля.
- Автомобіль може легко скотитися з домкрата та стати причиною серйозної травми чи смерті.
- Не можна перебувати під автомобілем, якщо його піднято домкратом.
- Не можна включати запалювання та запускати двигун, поки автомобіль стоїть на домкраті.
- Нікому не можна залишатися в автомобілі, що стоїть на домкраті.
- Переконайтеся, що всі діти знаходяться в безпечному місці далеко від дороги та від автомобіля, який збираються підняти домкратом.

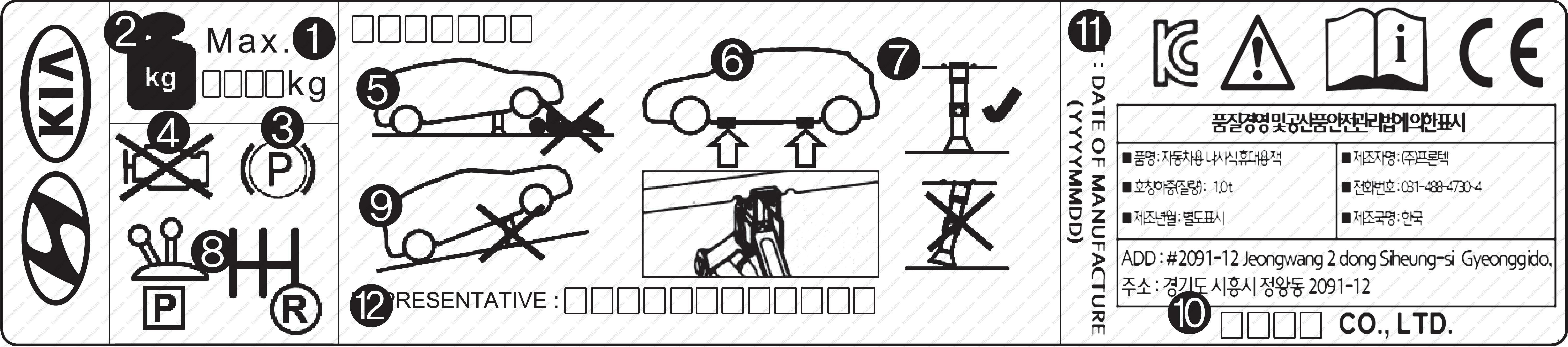

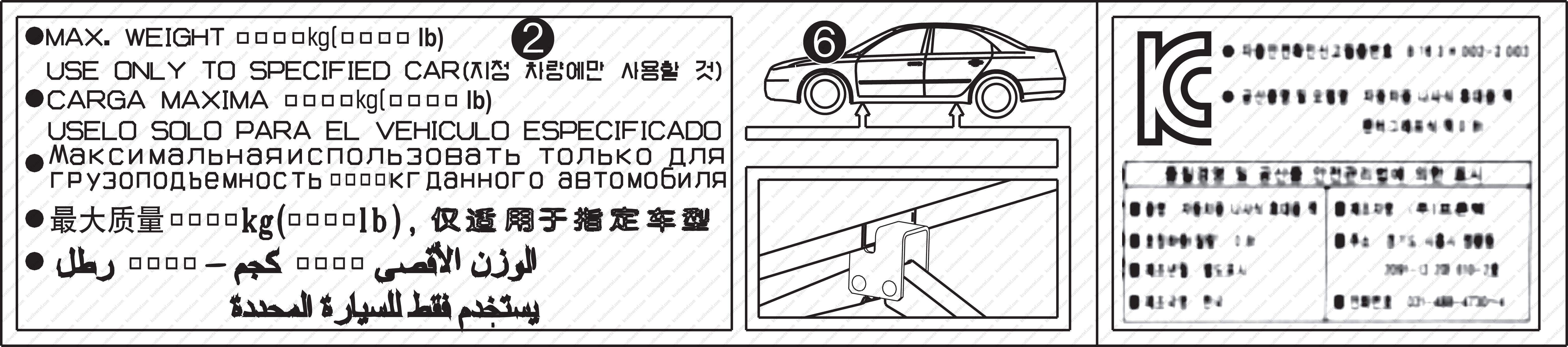

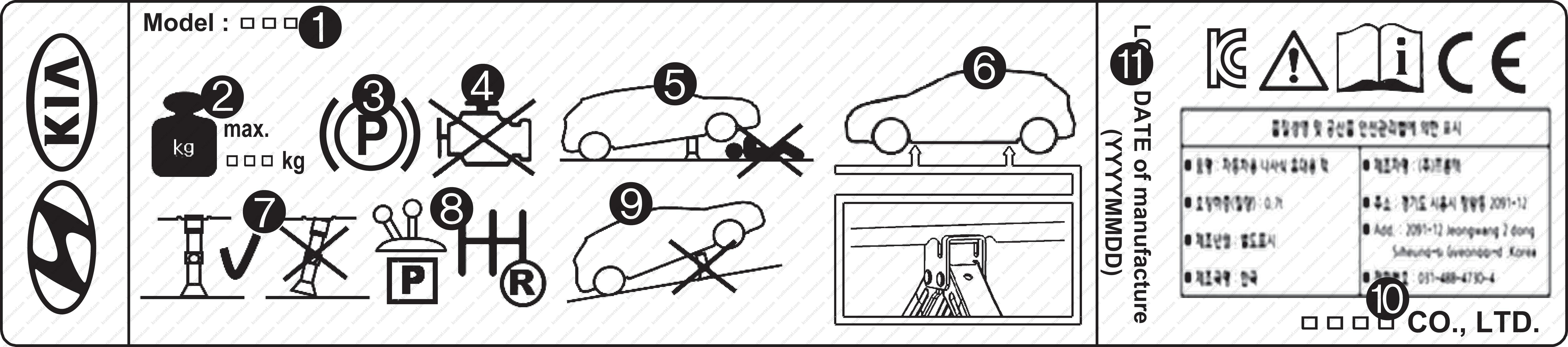

Наклейка домкрата

Примітка:
Фактична наклейка домкрата на транспортному засобі може відрізнятись від зображеної на малюнку. Детальна специфікація вказана на наклейці, прикріпленій додомкрату.

Тип А

Тип В

Тип С

1. Найменування моделі.

2. Максимально допустиме навантаження.

3. При використанні домкрата використовуйте гальмо стоянки.

4. Під час використання домкрата заглушіть двигун.

5. Забороняється перебувати під транспортним засобом, що спирається на домкрат.

6. Передбачені місця встановлення під рамою.

7. При піддомкрачуванні транспортного засобу основа домкрата має бути розташована вертикально і повинна знаходитись під точкою підйому.

8. На транспортних засобах із механічною коробкою передач увімкніть передачу заднього ходу, на транспортних засобах із автоматичною коробкою передач переведіть важіль у положення «P».

9. Домкрат повинен спиратися на міцну горизонтальну поверхню.

10. Виробник домкрата.

11. Дата виробництва.

12. Компанія-представник та адреса.

Вилучення та зберігання запасної шини

Примітка:
Запасне колесо зберігається під автомобілем, одразу під багажним відділенням.

Для вилучення запасного колеса:

1. Відкрийте дверцята багажника.

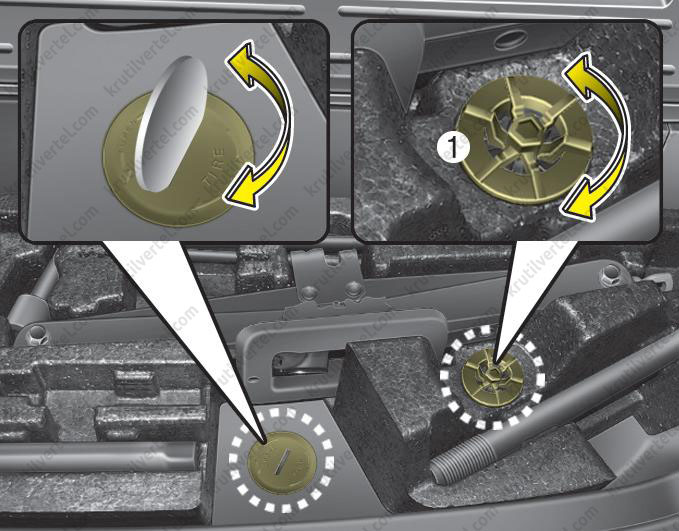

2. Знайдіть кришку болта кріплення запасного колеса та зніміть його.

Якщо це необхідно, від'єднайте ящик із інструментами після зняття хомута (1).

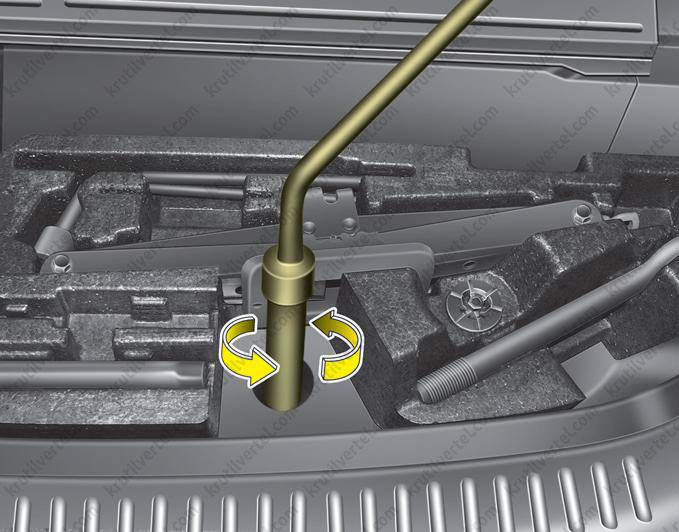

3. Надягніть головку та встановіть ключ для колісних гайок.

4. Щоб опустити запасне колесо, послабте колісний ключ. Поверніть ключ проти годинникової стрілки, доки не буде торкатися запасного колеса із землею.

5. Після зіткнення запасного колеса із землею продовжуйте повертати ключ проти годинникової стрілки та витягніть запасне колесо назовні. Не крутіть ключ занадто швидко, оскільки так можна пошкодити контейнер для запасного колеса.

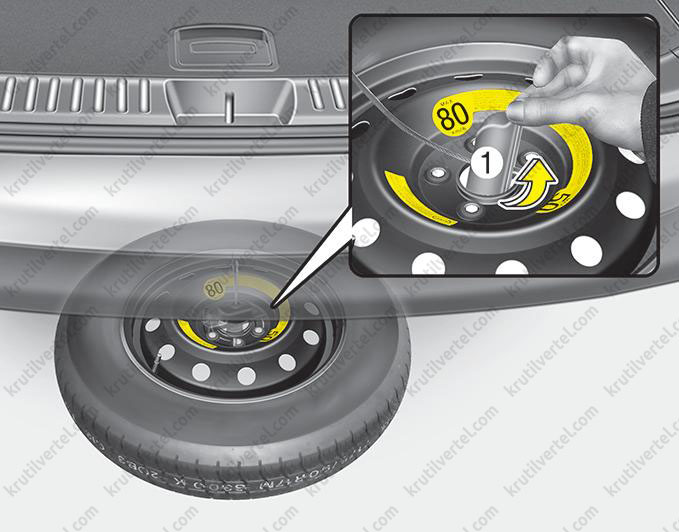

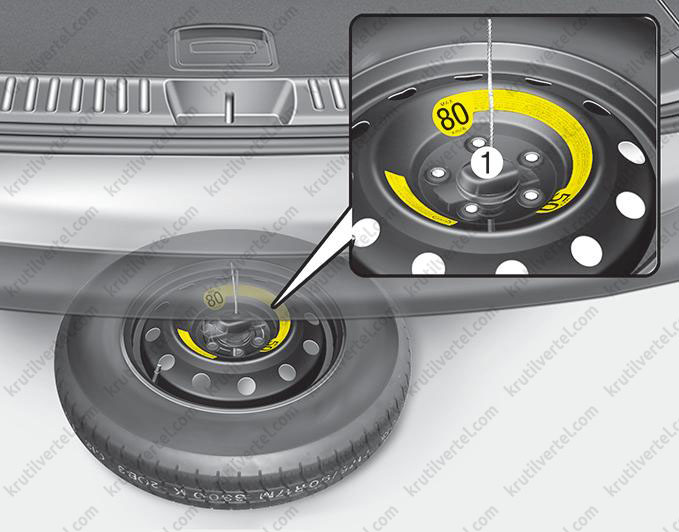

6. Витягніть фіксатор (1) із центральної частини колеса.

Щоб розмістити запасне колесо для зберігання:

1. Покладіть колесо на землю ніпелем догори.

2. Покладіть колесо під автомобіль та вставте фіксатор через центр колеса.

3. Повертайте ключ за годинниковою стрілкою до клацання.

Увага:
Для запобігання «гуркоту» запасного колеса переконайтеся, що фіксатор колеса добре центрований. Інакше запасне колесо може випасти з контейнера та спричинити дорожньо-транспортну пригоду.

Заміна шин

1. Припаркуйтеся на рівній ділянці і надійно затягніть гальмо стоянки.

2. Пересуньте важіль перемикання передач у положення «R» («Задній хід») у разі механічної коробки передач або «P» («Парковка») у разі автоматичної коробки передач.

3. Увімкніть аварійну світлову сигналізацію.

4. Дістаньте з автомобіля колісний ключ, домкрат, ручку домкрата та запасне колесо.

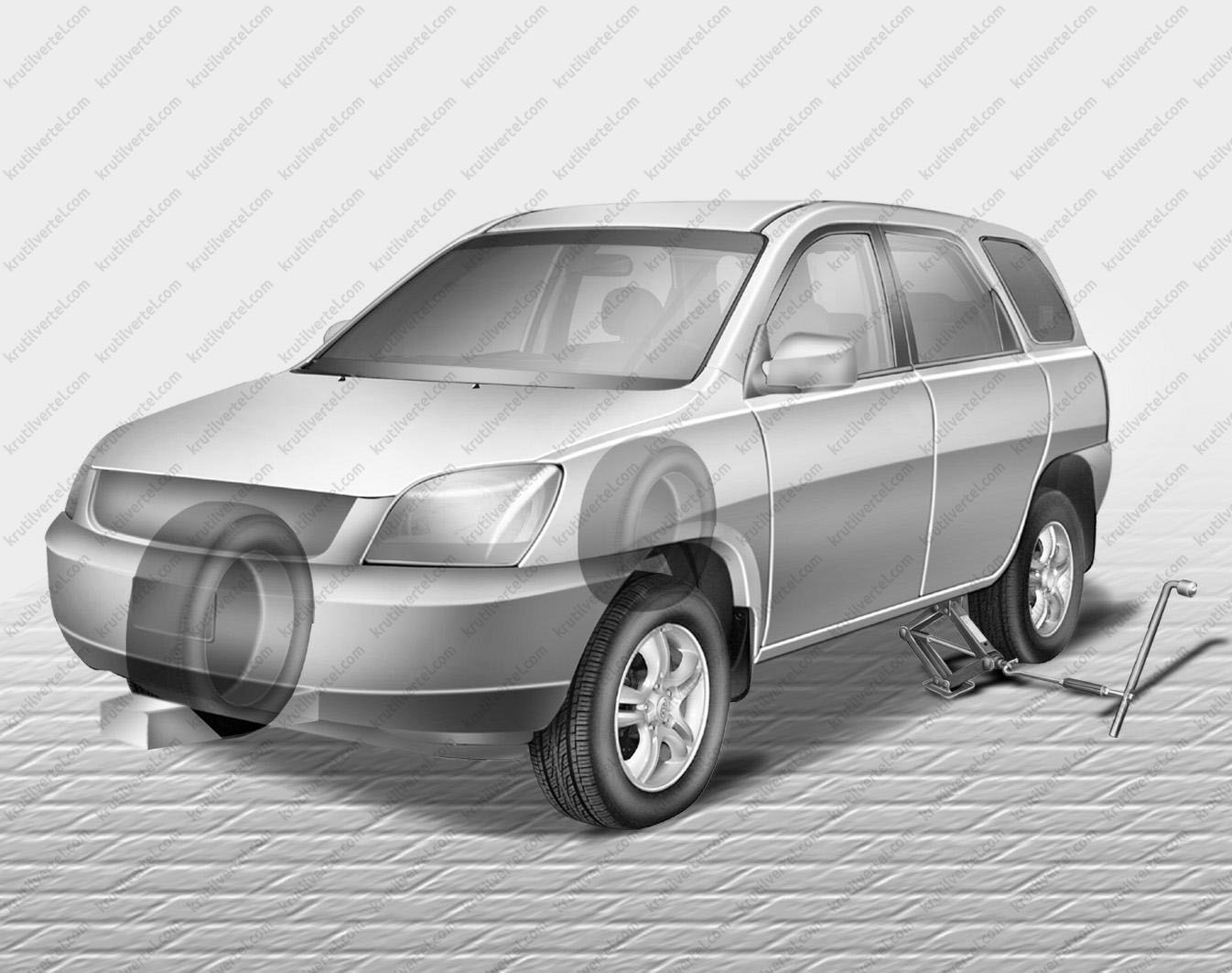

5. Заблокуйте попереду та ззаду колесо, діагонально протилежне до місця встановлення домкрата.

Увага:
- Для запобігання руху автомобіля під час заміни колеса завжди вмикайте ручне гальмо повністю і блокуйте колесо, діагонально протилежне замінному.
- Рекомендується підпирати колеса автомобіля гальмівними колодками і не залишати в ньому нікого під час підйому домкратом.

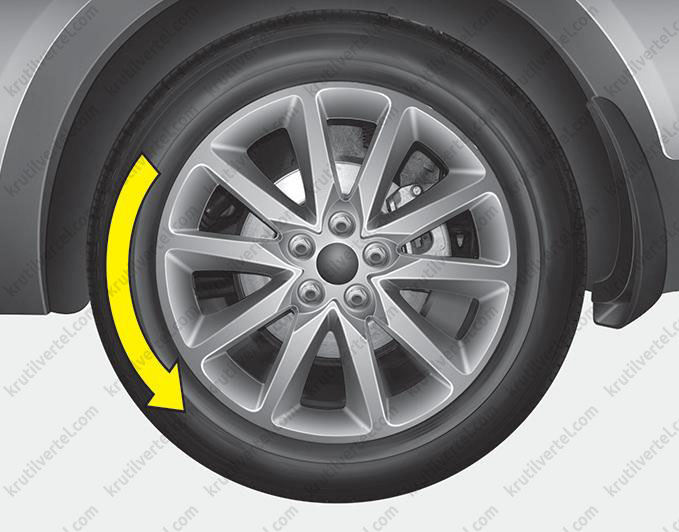

6. Ослабте кожну колісну гайку одним оборотом проти годинникової стрілки, але не відкручуйте їх до кінця до відриву колеса від землі.

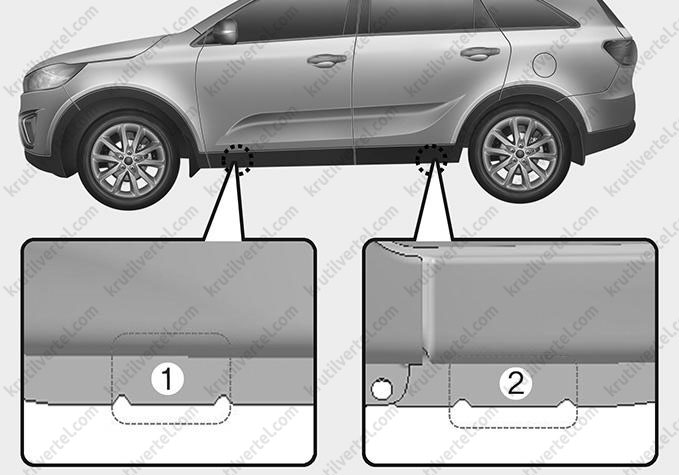

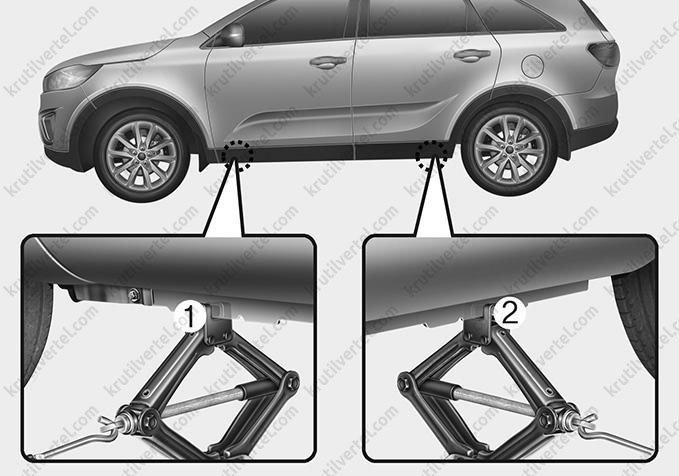

7. Помістіть домкрат під передню (1) або задню (2) точку підйому, найближчу до колеса, яке потрібно замінити.

Примітка:
Ставте домкрат у спеціально призначених місцях під рамою. Місця для встановлення домкрата є привареними до рами пластинами з двома виступами і піднятим краєм для контакту з домкратом.

Увага:
Для зменшення ризику травми не використовуйте нічого, крім домкрата, з комплекту автомобіля, встановленого в спеціально призначеному для нього місці; ніколи не ставте домкрат під будь-якою іншою частиною автомобіля.

8. Вставивши рукоятку домкрата і повертаючи її за годинниковою стрілкою, піднімайте автомобіль, доки колесо не відірветься від землі. Ця відстань становить приблизно 30мм. Перед тим як відкручувати колісні гайки, переконайтеся у стійкості автомобіля та у відсутності можливостей його пересування або зісковзування.

9. Послабте колісні гайки та відкрутіть вручну. Плавно зніміть колесо зі шпильок і покладіть його плазом, щоб воно не покотилося.

Примітка:
Для встановлення колеса на маточину візьміть запасне колесо, поєднайте отвори зі шпильками та насуньте колесо на них. У разі труднощів злегка нахиліть колесо і поєднайте верхній отвір у колесі з верхньою шпилькою. Потім похитайте колесо з боку в бік і посуньте його на інші шпильки.

Увага:
- У коліс можуть бути гострі краї. Щоб не отримати важкої травми, звертайтеся з ними обережно. Перед встановленням переконайтеся у відсутності сторонніх тіл на маточині або на колесі (наприклад, бруду, смоли, гравію тощо), що може перешкодити міцному з'єднанню колеса зі маточкою.
- Якщо щось таке є, заберіть. При поганому зіткненні монтажних поверхонь колеса та маточини можливе послаблення колісних гайок із втратою колеса. Втрата колеса може призвести до втрати керування автомобілем. Це може спричинити тяжку травму або смерть.

10. Для переустановки колеса притримуйте його на шпильках, накрутіть на них колісні гайки та затягніть їх вручну. Для впевненості в щільній посадці посмикуйте колеса, потім знову якнайсильніше затягніть гайки вручну.

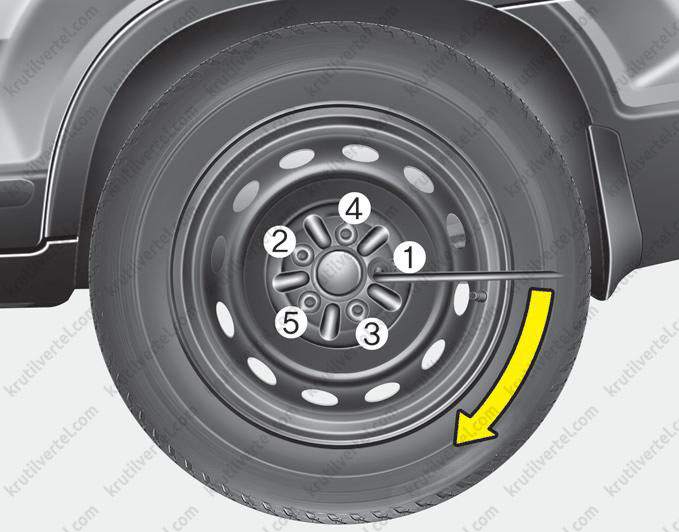

11. Поверніть колісний ключ проти годинникової стрілки та опустіть автомобіль на землю. Потім встановіть ключ відповідно до малюнка і затягніть колісні гайки.

Примітка:
- Слідкуйте, щоб торцева насадка щільно охоплювала гайку. Не ставайте на рукоятку ключа та не подовжуйте її трубою. Пройдіть колесо по колу, затягуючи кожну гайку, доки всі не будуть щільно затягнуті. Потім двічі перевірте затягування кожної гайки. Після заміни коліс рекомендуємо звернутися до авторизованого дилера KIA для перевірки системи.
- Момент затягування колісних гайок (незалежно від типу колісного диска): 90~110 Н·м.

12. За наявності манометра зніміть ковпачок з ніпеля та перевірте тиск у шині. Якщо тиск нижче за норму, їдьте на невеликій швидкості до найближчої станції техобслуговування і накачайте шину до потрібного тиску. Якщо вона надто висока, доведіть її до норми.

Після перевірки та коригування тиску в шині не забувайте надягати ковпачок ніпеля. Без ковпачка можливий витік повітря із шини. При втраті ковпачка ніпеля купіть новий і одягніть його якнайшвидше.

Після заміни шини закріпіть спущене колесо у призначеному для нього місці та покладіть назад на місця домкрат та інструменти.

Увага:
- У колісних шпильок і гайок вашого автомобіля метричне різьблення. Під час зняття колеса простежте, щоб потім встановити ті ж гайки, а при їх заміні - гайки метричним різьбленням і аналогічним типом фаски. Установка гайки з неметричним різьбленням на шпильку з метричним різьбленням або навпаки не забезпечить надійного з'єднання колеса зі маточкою і зіпсує шпильку так, що її потрібно буде замінити.
- Майте на увазі, що у більшості колісних гайок неметричне різьблення. Будьте дуже уважні при перевірці типу різьблення перед встановленням куплених згодом колісних гайок або коліс. Якщо сумніваєтеся, проконсультуйтеся у авторизованого дилера KIA.
- Пошкодження шпильок може призвести до втрати їхньої здатності утримувати колесо. Це може призвести до втрати колеса, зіткнення та тяжких травм.

Примітка:
Для запобігання «гуркоту» домкрата, рукоятки домкрата, колісного ключа і запасного колеса складайте їх правильно.

Увага:
Якнайшвидше після встановлення запасного колеса перевірте тиск у шині. У разі потреби відрегулюйте його до заданого значення.

Використання компактного запасного колеса (при наявності)

У комплектацію автомобіля входить компактне запасне колесо. Компактне запасне колесо займає менше місця, ніж звичайного колеса. Це колесо менше, ніж звичайно, і призначене тільки для тимчасового використання.

Увага:
- При використанні компактного запасного колеса слід їхати обережно. При першій нагоді компактне колесо потрібно замінити на відповідне звичайне колесо та обід.
- Не рекомендується одночасно встановлювати більше одного компактного запасного колеса на цей автомобіль.
- Зменшене запасне колесо повинне використовуватися лише у випадку пошкодження одного з основних коліс. Швидкість автомобіля із встановленим зменшеним запасним колесом не повинна перевищувати 80 км/год. Пошкоджене основне колесо має бути відремонтоване або замінене якнайшвидше, щоб уникнути поломки запасного колеса, що може спричинити травми або загибель людей.

Примітка:
Після встановлення запасного колеса перевірте тиск у його шині. У разі потреби відрегулюйте його до заданого значення. Тиск у шині компактного запасного колеса має становити 420кПа.
Дотримуйтесь таких запобіжних заходів при використанні компактного запасного колеса:
- За жодних обставин не перевищуйте швидкість 80км/год (за більш високої швидкості можна зіпсувати шину).
- Переконайтеся, що швидкість достатньо низька для безпечного руху в цих дорожніх умовах. Будь-які дорожні небезпеки, наприклад вибоїни та уламки каменів, можуть серйозно пошкодити компактні запасні шини.
- Тривале використання цієї шини може призвести до її виходу з ладу, втрати керування автомобілем ітравмам.
- Не перевищуйте максимально допустиме навантаження та вантажопідйомність, вказані на боковині шини компактного запасного колеса.
- Уникайте переїзду через перешкоди. Діаметр компактного запасного колеса менший за діаметр звичайного колеса, тому дорожній просвіт зменшується приблизно на 25мм, що небезпечно пошкодженням автомобіля.
- Не мийте автомобіль із встановленим запасним колесом в автоматичному миття.
- Не встановлюйте колісні ланцюги на компактне запасне колесо. Через його менший розмір не можна правильно встановити колісний ланцюг. Це може пошкодити автомобіль і призвести до втрати ланцюга.
- Не можна встановлювати компактне запасне колесо на передній міст автомобіля, якщо потрібно буде їхати по засніженій або зледенілій дорозі.
- Не використовуйте компактне запасне колесо на якомусь іншому автомобілі, тому що воно призначене саме для вашого автомобіля.
- Термін служби протектора на компактному запасному колесі коротший, ніж на звичайному. Регулярно оглядайте компактне запасне колесо та замінюйте зношені шини новими такого ж виду та розміру, змонтованими на таких же дисках.
- Не можна надягати тимчасову запасну шину на будь-які інші колеса; також не можна використовувати стандартні шини, зимові шини, ковпаки та декоративні кільця на тимчасовому запасному колесі. В іншому випадку можливе пошкодження цих та інших частин автомобіля.
- Не використовуйте більше одного запасного колеса одночасно.
- Не можна їздити з причепом, доки встановлено тимчасове колесо.
