6. Електропідсилювач рульового керування
Система електропідсилювача рульового керування використовує електродвигун для створення додаткового зусилля в системі рульового керування. Перевагою електропідсилювача кермового керування є його незалежність від роботи двигуна і менша, порівняно з гідропідсилювачами, інерційність кермового керування.
Блок управління електропідсилювачем рульового управління контролює роботу електромотора згідно з інформацією, одержуваною від усіх датчиків і шини даних CAN, в результаті вдається отримати більш точне та швидке управління підсилювачем керма, порівняно з гідропідсилювачами. Компоненти системи електропідсилювача (датчик кута повороту рульового колеса, датчик моменту, що крутить, реле безпеки тощо) розташовуються всередині рульової колонки. Блок електропідсилювача та рульова колонка не підлягають розбиранню для перевірки. У разі потреби необхідно замінювати їх одним вузлом.
Увага:
- Не допускати ударів по електронних компонентах. У разі падіння електронних компонентів замінювати їх новими.
- Не допускати нагрівання електронних компонентів або потрапляння на них води.
- Не торкатися висновків роз'єму, щоб уникнути деформації та дії статичної електрики.
- Всі роз'єми повинні від'єднуватися та під'єднуватися тільки при вимкненому запаленні.
Залежно від версії автомобіля, електромотор підсилювача рульового керування може розташовуватися як на рульовій колонці (C-MDPS), так і безпосередньо на рульовому редукторі (R-MDPS).

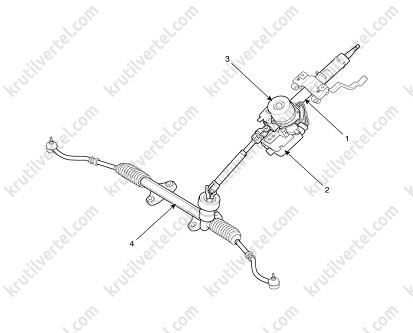

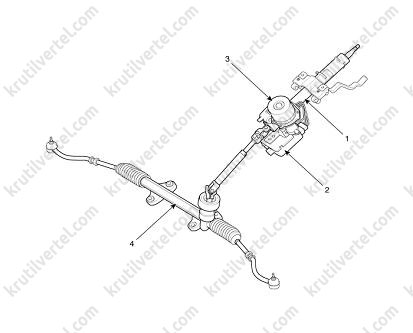

Електропідсилювач C-MDPS:
- Вал рульової колонки.
- Електронний блок керування.
- Електродвигун.
- Рульовий редуктор.

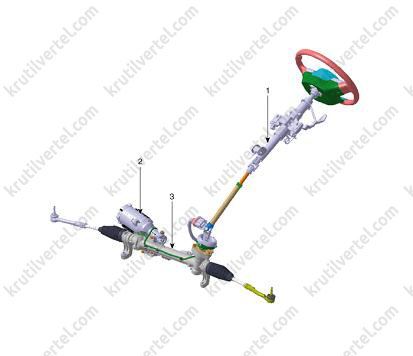

Електропідсилювач R-MDPS:
- Вал рульової колонки.
- Електродвигун.
- Рульовий редуктор.

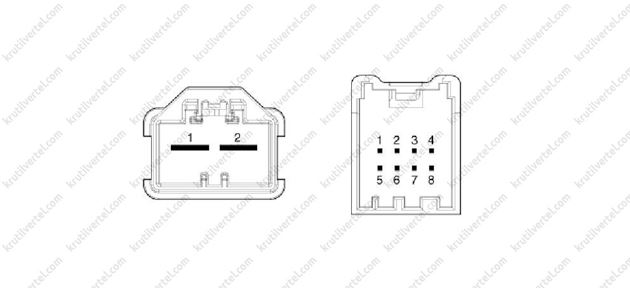

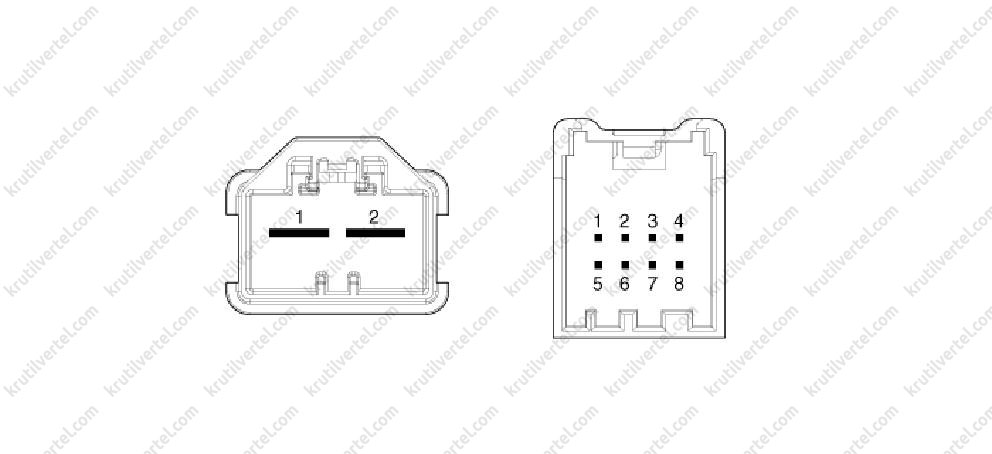

Призначення висновків роз'ємів електропідсилювача рульового керування
| Роз'єм | Номер виводу | Призначення виводу |
| Акумуляторна батарея | 1 | Акумулятор + + + + |
| 2 | Акумуляторна батарея - | |
| Сигнал автомобіля | 1 | Запалювання |
| 2 | - | |
| 3 | - | |
| 4 | - | |
| 5 | Функція Flex Steer | |
| 6 | - | |
| 7 | Шина CAN_High | |
| 8 | Шина CAN_Low |
Примітка:
Для перевірки та калібрування компонентів системи електропідсилювача рульового керування використовується електронне діагностичне обладнання.
