Гідравлічні компоненти автоматичної коробки передач KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
зчеплення Kia Sorento, регулювання зчеплення Kia Sorento, трансмісія Kia Sorento, коробка передач Kia Sorento
4. Гідравлічні компоненти автоматичної коробки передач

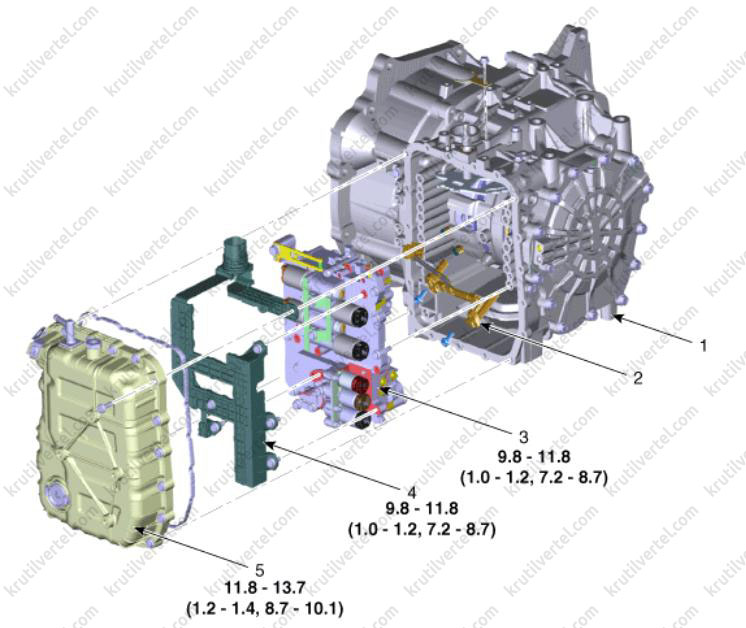

Корпус клапана
- Автоматична коробка передач.
- Датчик швидкості.
- Корпус клапанів у збиранні.
- Головний джгут проводів.
- Кришка корпусу клапанів.

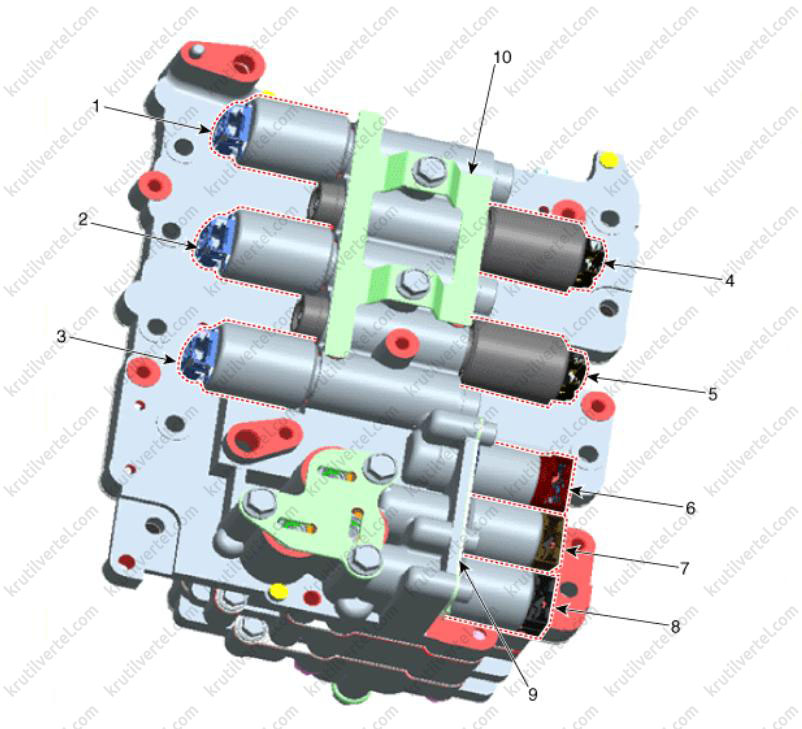

Корпус клапанів автоматичної коробки A6MF2 / A6MF2-2:
- Опорний кронштейн електромагнітних клапанів.
- Опорний кронштейн електромагнітних клапанів.
- Електромагнітний клапан керування лінійним тиском.
- Електромагнітний клапан керування гідтротрансформатором (T/CON)
- Електромагнітний клапан увімкнення/вимкнення (ON/OFF).
- Електромагнітний клапан керування підвищувальною муфтою (OD/C).
- Електромагнітний клапан управління знижувальним гальмом (UD/B).
- Електромагнітний клапан керування муфтою 35R (35R/C).
- Електромагнітний клапан керування гальмом 26 (26B).
- Жиклер LR/B.
- Жиклер UD/B.
- Акумулятор.

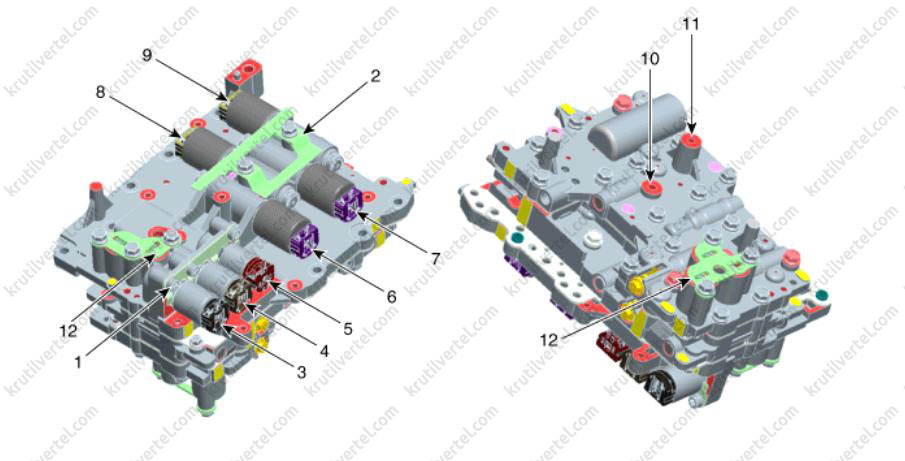

Корпус клапанів автоматичної коробки A8LF1 / A8LF2:
- Електромагнітний клапан керування гальмом 28 (28/B_VFS).
- Електромагнітний клапан керування муфтою 46 (46/C_VFS).
- Електромагнітний клапан керування муфтою 37R (37R/C_VFS).
- Електромагнітний клапан управління знижувальною муфтою (UD/C_VFS).
- Електромагнітний клапан керування підвищуючою муфтою та гальмом LR (OD/C &LR; LR/B_VFS)
- Електромагнітний клапан SS-A (SS-A_ON/OFF).
- Електромагнітний клапан керування гідротрансформатором (T/CON_VFS).
- Електромагнітний клапан керування лінійним тиском (LINE_VFS).
- Опорний кронштейн електромагнітного клапана непрямого керування.
- Опорний кронштейн електромагнітного клапана прямого керування.
Не рекомендується замінювати корпус клапанів окремим вузлом. У разі несправності корпусу клапанів замінити автоматичну коробку передач новою у зборі, після чого ввести параметри робочого тиску за допомогою діагностичного приладу KDS. Якщо не ввести дані в пам'ять системи, можливі поштовхи або затримки під час перемикання передач.

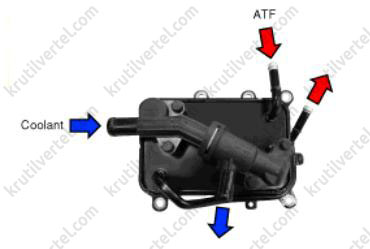

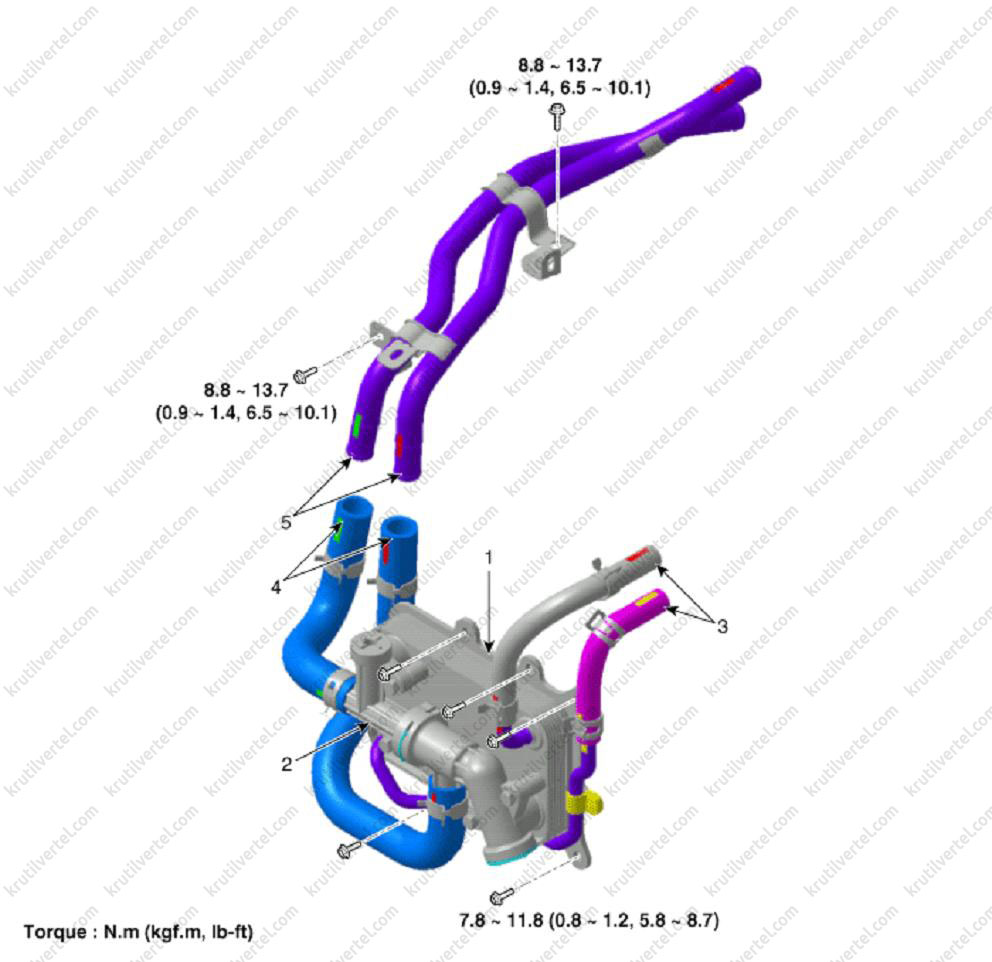

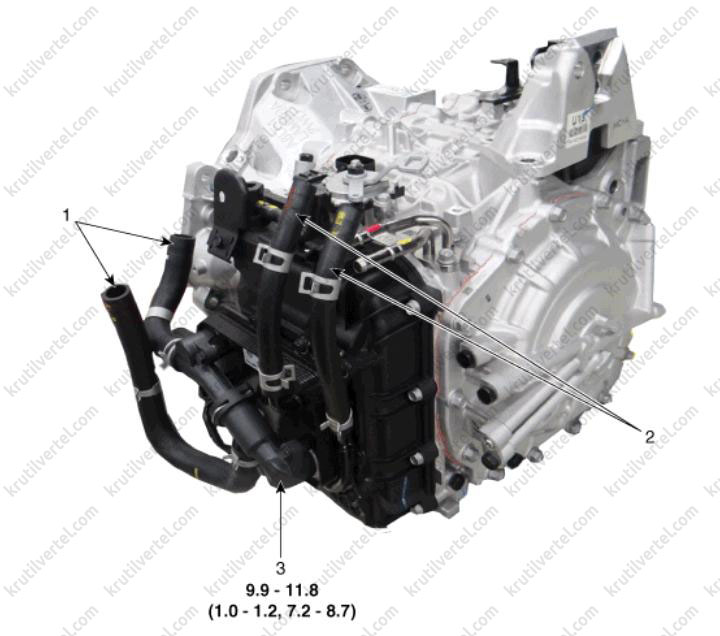

Підігрівник робочої рідини автоматичної коробки A6MF2 / A6MF2-2
- Підігрівач автоматичної трансмісії.
- Байпасний клапан.
- Шланг ATF.
- Шланги рідини, що охолоджує.
- Патрубки рідини, що охолоджує.

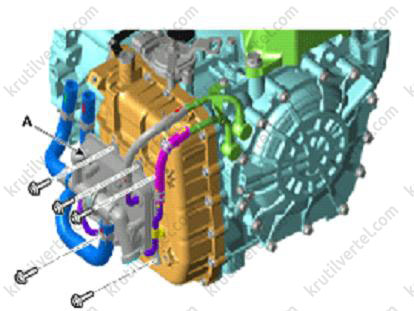

Зняття та встановлення підігрівача робочої рідини автоматичної трансмісії
1. Зніміть захисний піддон моторного відсіку.
2. Злити рідину, що охолоджує, двигуна (див. розділ 7 «Система охолодження»).

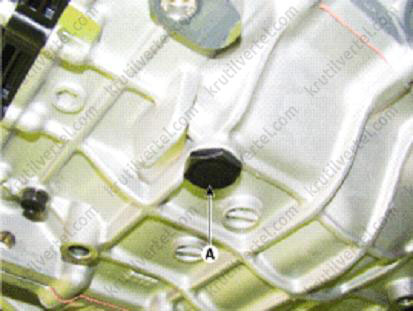

3. Видалити пробку зливного отвору (А) і дати робочій рідині стекти, після чого встановити пробку на місце.
Примітка:
Момент затяжки: 33.3 ~ 43.1 Н·м.
Замінювати кільце ущільнювача круглого перерізу пробки зливного отвору новим (не використовувати повторно).
