Екстер'єр KIA Sorento Prime з 2018 року

3. Екстер'єр

Накладки та молдинги

Рейлінги даху

Зняття та встановлення рейлінгів даху

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
Використовуючи плоску викрутку як важіль для підсування компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.

Будьте обережні, щоб не подряпати поверхні кузова.

1. Зняти передню та задню кришки рейлінгу даху.

2. Зніміть центральну кришку рейлінгу даху.

3. Відвернути гайки та зняти рейлінг даху з автомобіля.

4. Зняти передній та задній молдинги даху.

5. Установка проводиться у порядку, зворотному зняттю.

Дельтовидне облицювання

Зняття та встановлення дельтоподібного облицювання

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

1. Використовуючи викрутку або спеціальний шпатель, зняти дельтоподібне облицювання.

2. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Задній спойлер

Зняття та встановлення заднього спойлера

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

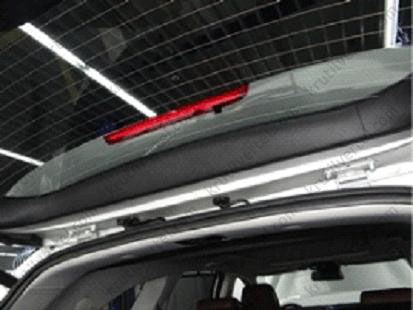

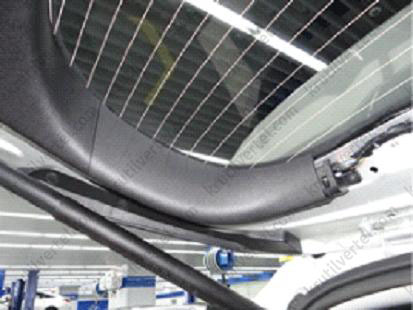

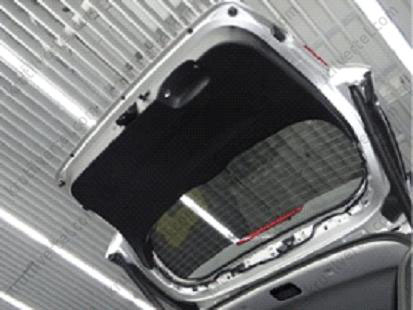

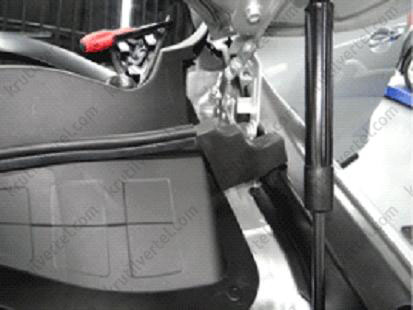

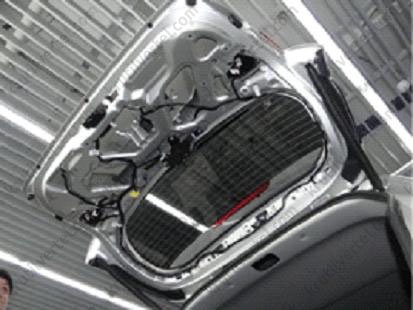

1. Зняти верхнє облицювання дверей багажного відсіку (див. розділ нижче в цьому розділі).

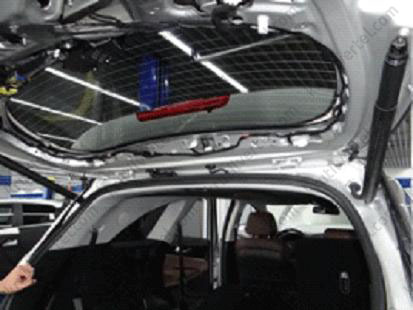

2. Зняти стрічку захисту від утисків.

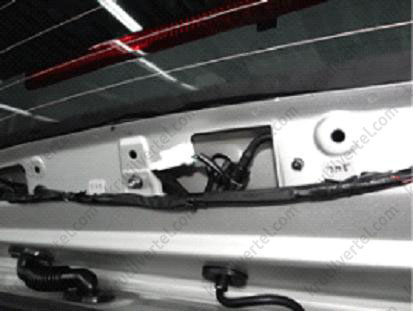

3. Від'єднати шланг форсунки омивача (А) та роз'єм верхнього стоп-сигналу (В).

4. Відвернути гайки кріплення заднього спойлера (А).

Примітка:
Момент затягування: 5.9 ~ 6.4 Н·м.

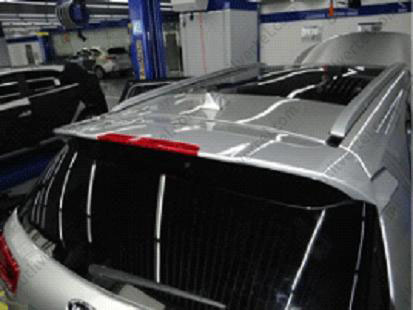

5. Зняти задній спойлер (А).

6. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Накладки крил

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

1. Відвернути гвинти кріплення накладки крила.

2. Використовуючи викрутку або спеціальний шпатель, зніміть накладку з переднього крила автомобіля.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

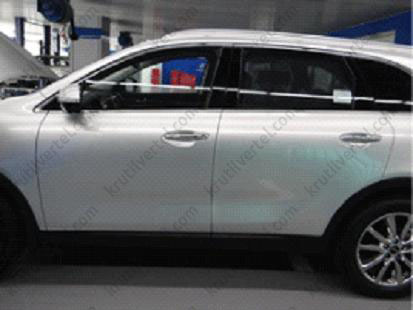

Дверні накладки

Заміна накладок дверей

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

1. Зняти передні двері (див. розділ нижче в цьому розділі).

2. Зняти задні двері (див. розділ нижче в цьому розділі).

3. Відвернути гайки кріплення та зняти дверні накладки з передніх та задніх дверей.

4. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Передні підкрилки

Зняття та встановлення передніх підкрилок

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

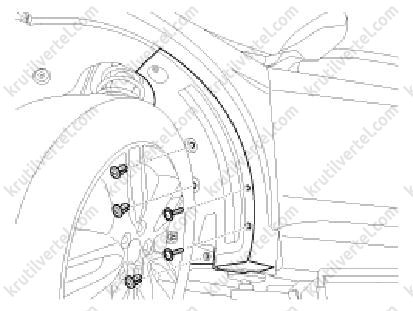

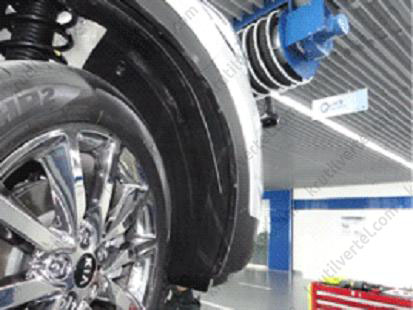

1. Зняти переднє колесо з автомобіля.

2. Відвернути гвинти кріплення та видалити кліпси, після чого зняти передній підкрилок.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Задні підкрилки

Зняття та встановлення задніх підкрилок

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

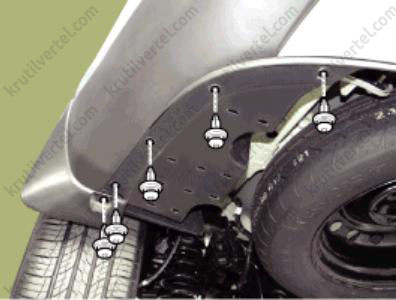

1. Зняти заднє колесо з автомобіля.

2. Відвернути гайки кріплення та видалити кліпси, після чого зняти задній підкрилок (А).

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Передні бризковики

Зняття та встановлення передніх бризковиків

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

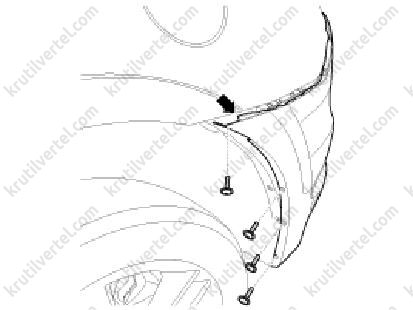

1. Відвернути гвинти кріплення та видалити монтажні кліпси, після чого зняти передній бризковик.

2. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Задні бризковики

Зняття та встановлення задніх бризковиків

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

1. Відвернути гвинти кріплення та видалити монтажні кліпси, після чого зняти задній бризковик.

2. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

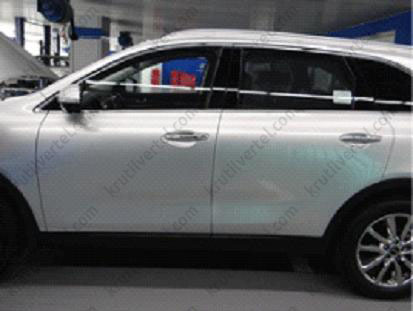

Бічні молдинги

Зняття та встановлення бічних молдингів

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

1. Відкрутити гвинти кріплення бічних молдингів.

2. Використовуючи викрутку або спеціальний шпатель, зняти бічний молдинг.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

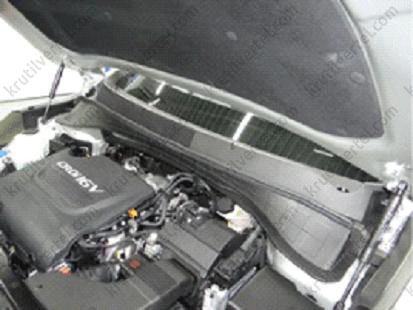

Панель верхньої частини капота

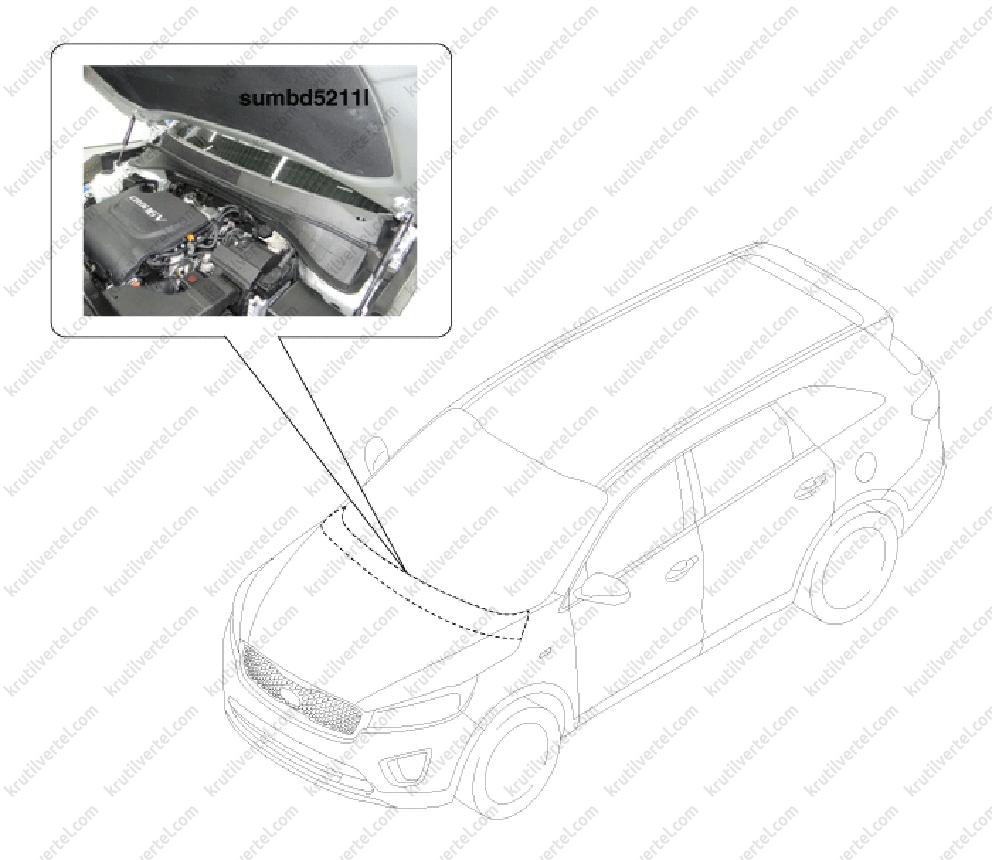

Зняття та встановлення панелі верхньої частини капота

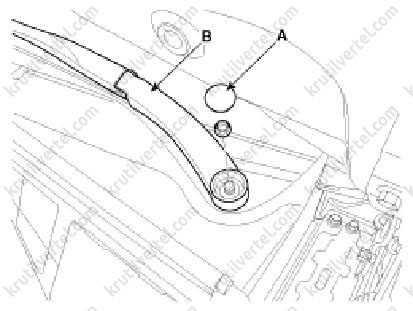

1. Видалити кришки (А) та відвернути кріпильні гайки, після чого зняти важелі склоочисників.

Примітка:
Момент затягування: 22.6 ~ 26.5 Н·м.

2. Від'єднати шланг форсунок омивача (А).

3. Від'єднати затискачі та зняти панель верхньої частини капота (А).

4. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

Передні крила

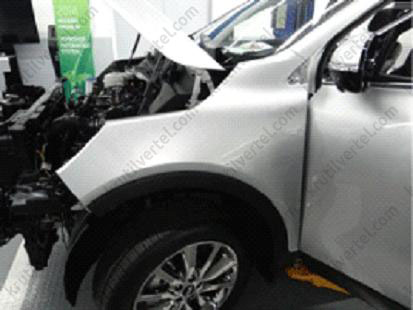

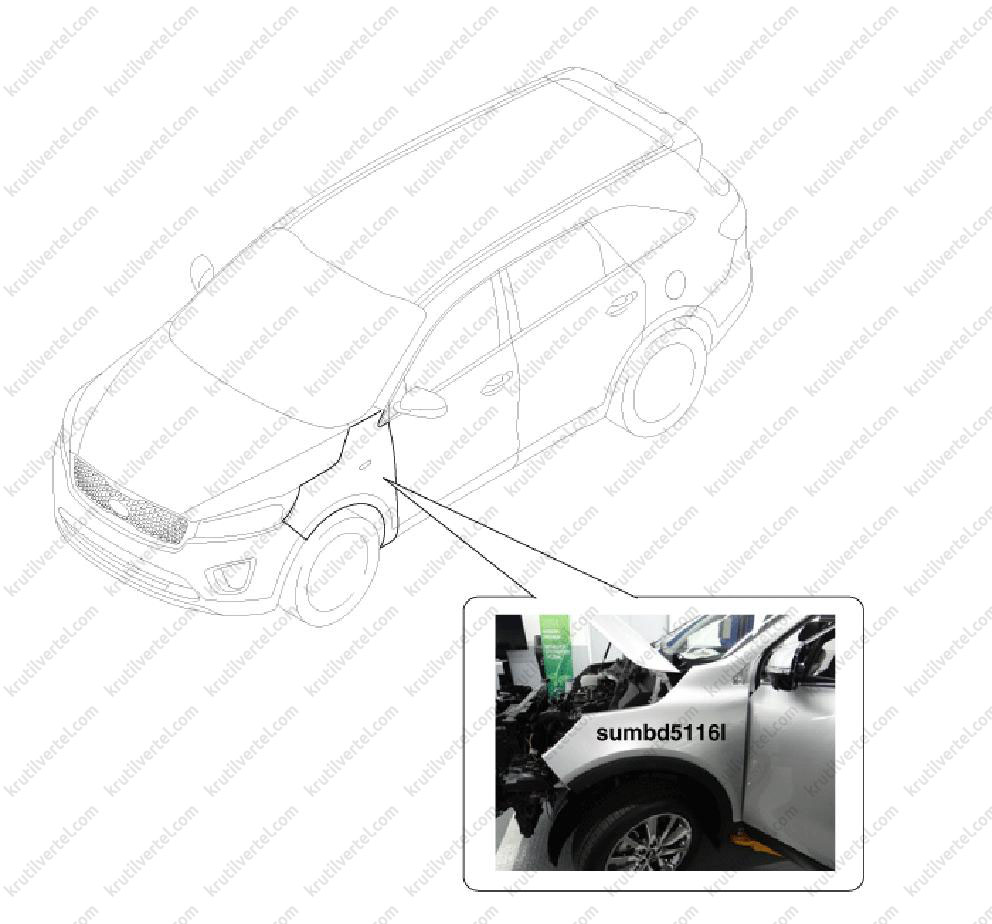

Зняття та встановлення переднього крила

Увага:
Будьте обережні, щоб не пошкодити крила і кузов автомобіля.

Примітка:
Для зняття кліпс використати спеціальний знімач.

1. Зняти передній бампер (див. розділ нижче в цьому розділі).

2. Зняти фари головного освітлення.

3. Відвернути гвинти кріплення та монтажні кліпси переднього підкрилка.

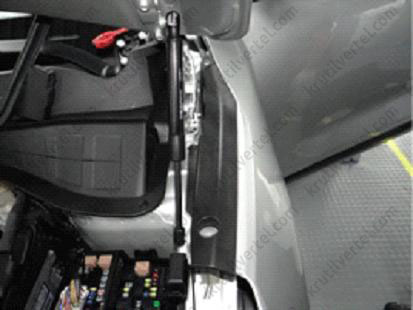

4. Використовуючи викрутку або спеціальний шпатель, знято дельтоподібну накладку.

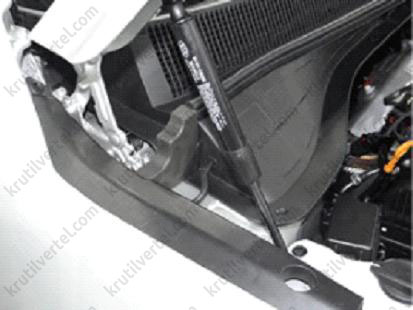

5. Від'єднати ущільнювальну стрічку капота (А).

6. Видалити монтажні затискачі, після чого зняти бічну кришку переднього крила (А).

7. Відвернути гвинти, болти та гайки кріплення, після чого зняти переднє крило (А) з автомобіля.

8. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Передній бампер

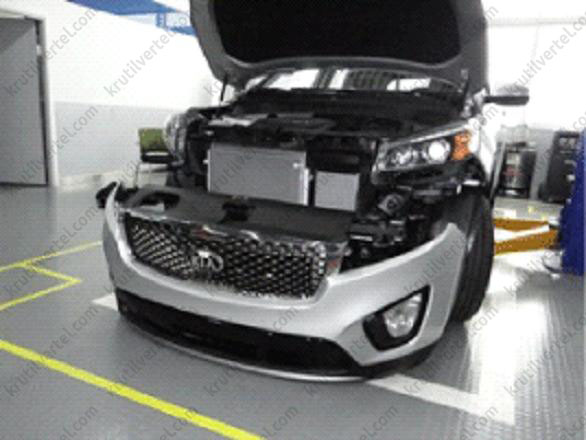

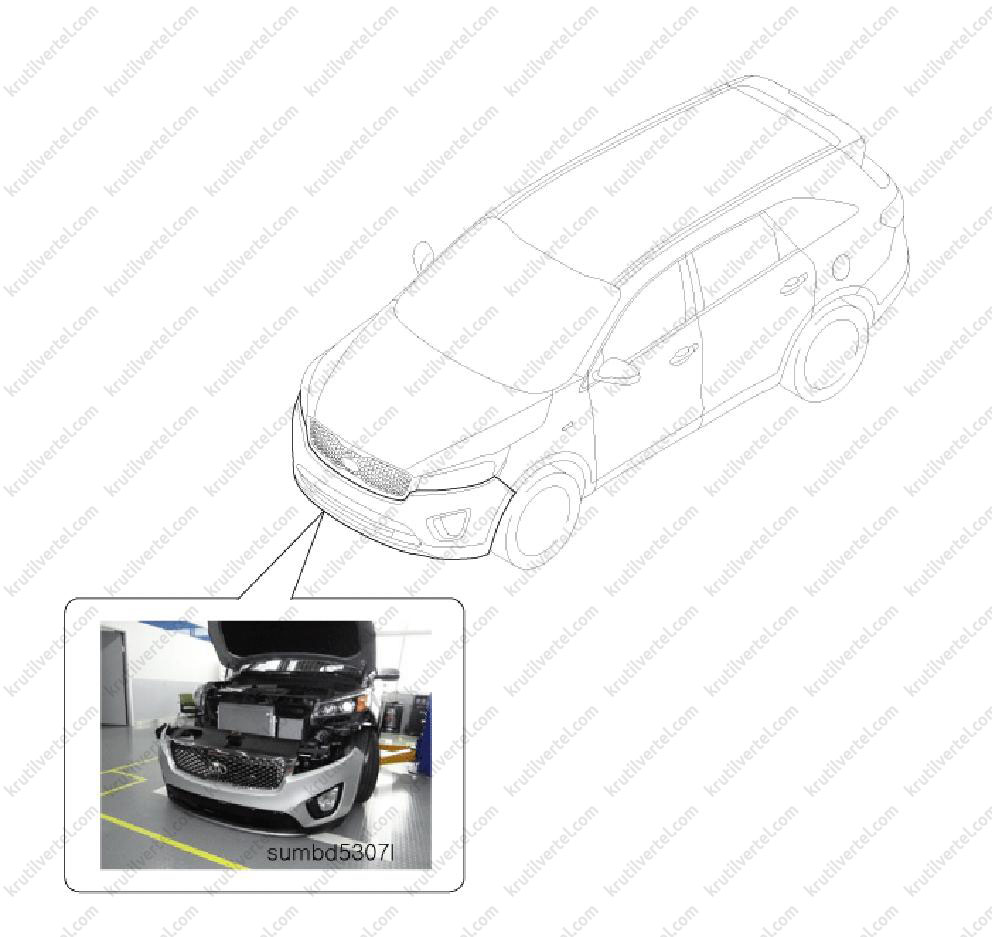

Зняття та встановлення переднього бампера

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати поверхні кузова.

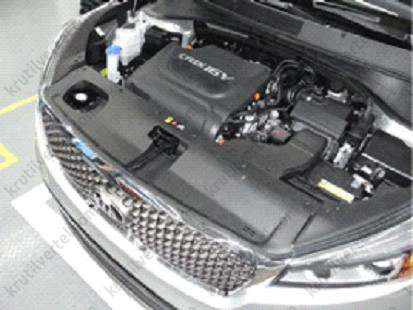

1. Відвернути болти кріплення та видалити монтажні кліпси верхньої кришки радіатора з боку моторного відсіку.

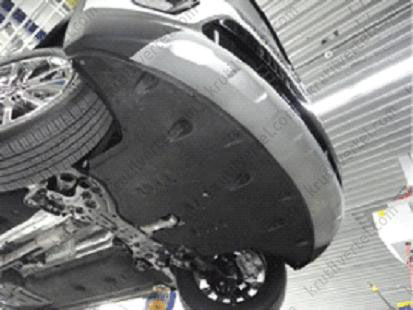

2. Зняти захисний піддон моторного відсіку (А).

3. Відвернути бічні кріпильні гвинти та від'єднати боковини переднього бампера.

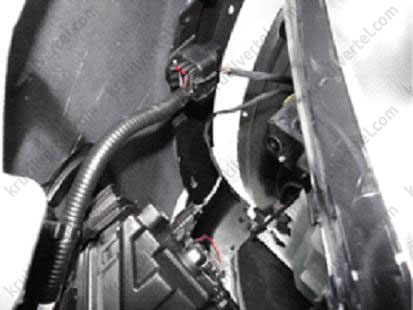

4. Від'єднати головний роз'єм джгута проводів переднього бампера (А), а також роз'єм передніх протитуманних фар (В).

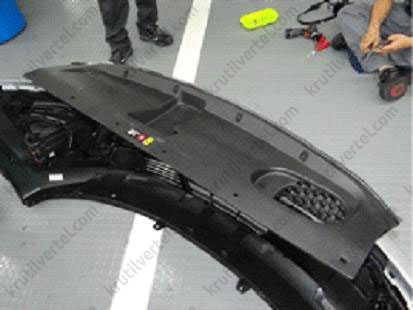

5. Зняти облицювання переднього бампера.

6. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

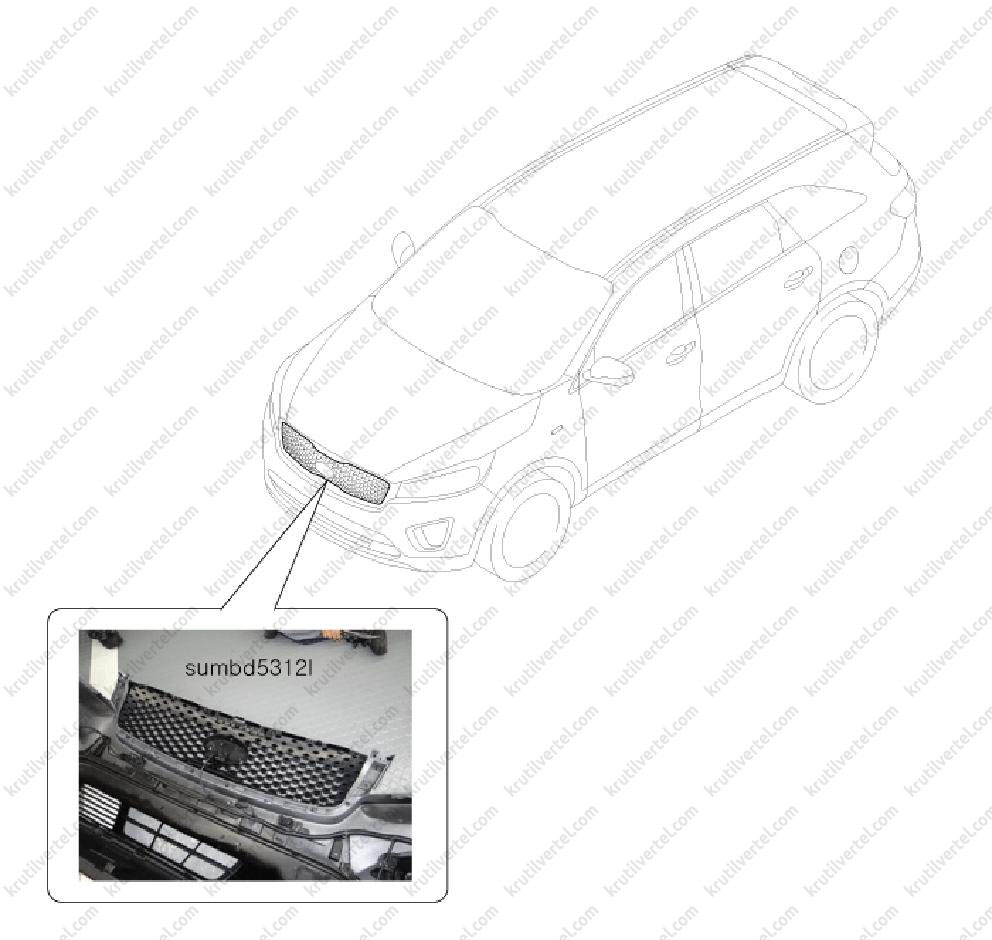

Заміна решітки радіатора

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти облицювання переднього бампера (див. вище).

2. Відкрутити гвинти кріплення та зняти верхню кришку решітки радіатора.

Зовні

Зсередини

3. Від'єднати кліпси та зняти буферний елемент (А) переднього бампера.

4. Якщо обладнано, від'єднайте роз'єм передньої камери (А).

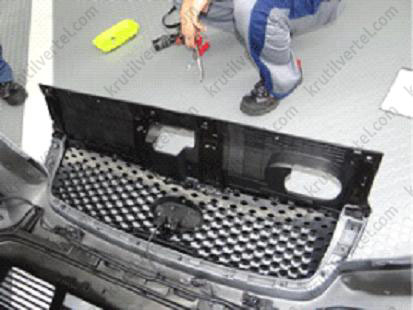

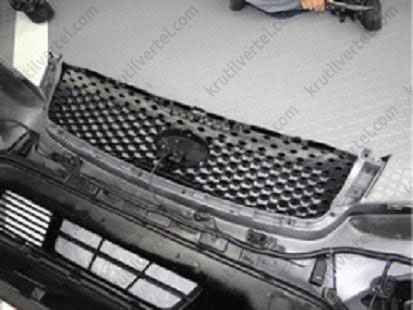

5. Відвернути гвинти кріплення та відчепити фіксатори, підчепивши їх плоскою викруткою або спеціальним знімачом, після чого зняти решітку радіатора з облицювання переднього бампера.

6. Установка проводиться у порядку, зворотному зняттю.

Примітка:
Замінити всі пошкоджені кліпси на нові.

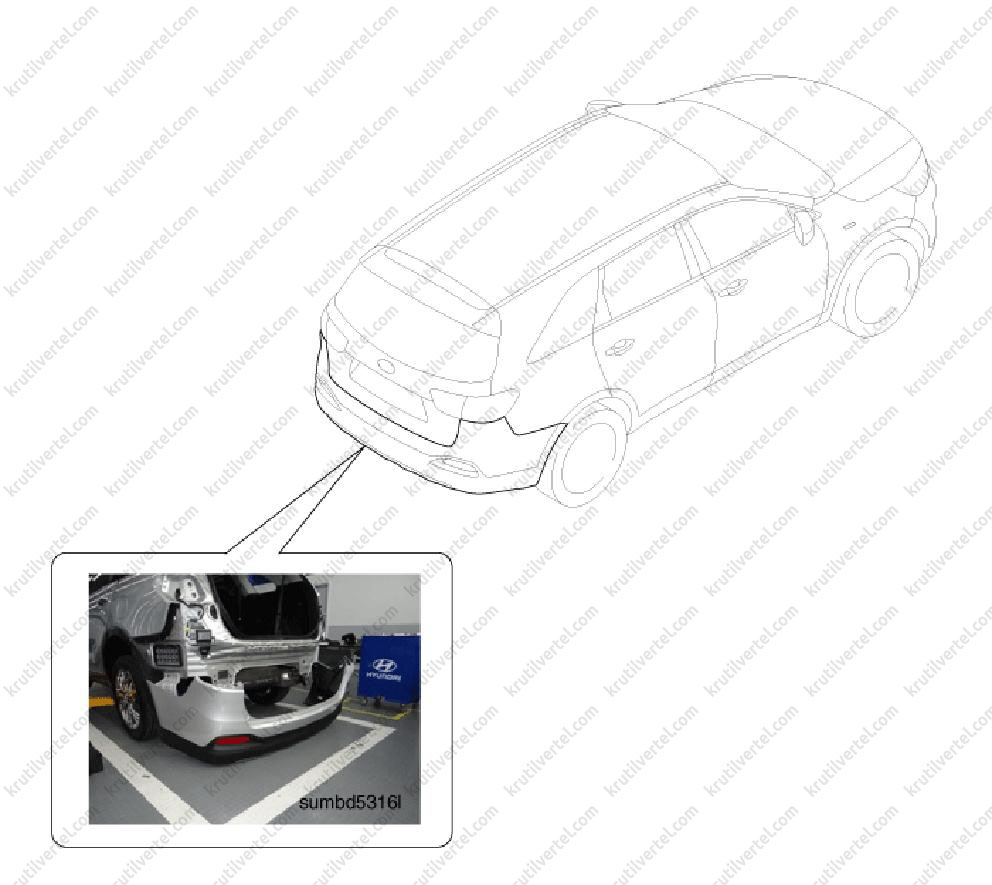

Задній бампер

Зняття та встановлення заднього бампера

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

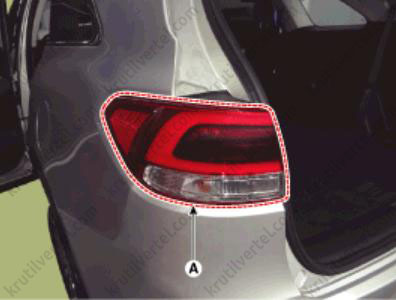

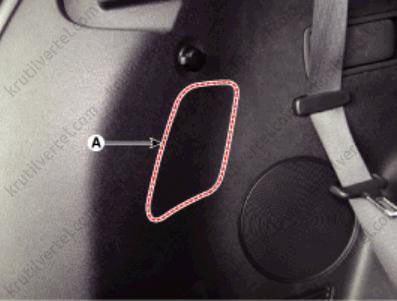

1. Зніміть кришку заднього комбінованого ліхтаря (А).

2. Відвернути гвинти кріплення та зняти задній комбінований ліхтар (А).

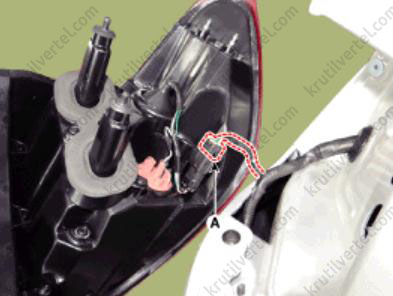

3. Від'єднати роз'єм заднього комбінованого ліхтаря (А).

Примітка:
Аналогічно зняти задній комбінований ліхтар з іншого боку автомобіля.

4. Відчепити верхні монтажні фіксатори заднього бампера (А).

/

5. Відчепити нижні монтажні фіксатори заднього бампера.

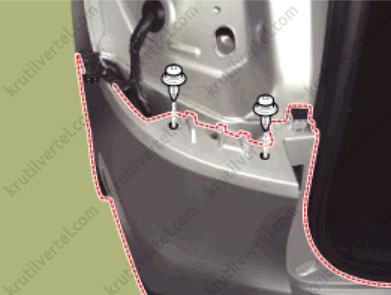

6. Відвернути болти кріплення.

7. Від'єднати головний роз'єм джгута проводів заднього бампера (А).

8. Відвернути бічні гвинти кріплення та від'єднати боковини заднього бампера.

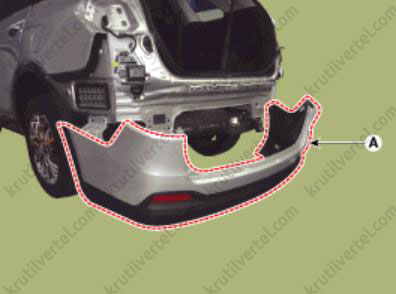

9. Зняти задній бампер (А).

10. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси новими.
- Заміна балки заднього бампера

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Для зняття пластикових елементів облицювання салону використовувати спеціальні шпателі, щоб не пошкодити поверхні деталей.
- Будьте обережні, щоб не деформувати і не подряпати панелі обшивки.

1. Зняти задній бампер (див. вище).

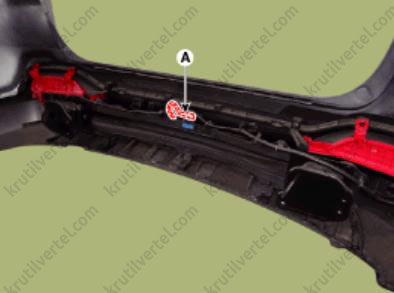

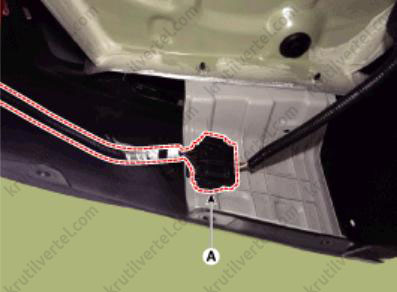

2. Якщо обладнано, від'єднайте роз'єм антени Smart Key (А).

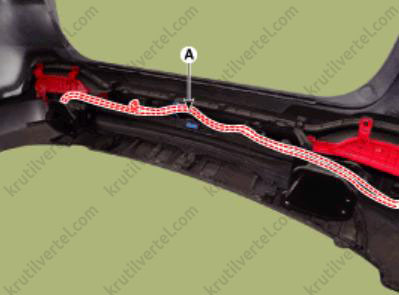

3. Від'єднати кріплення електропроводки заднього бампера (А).

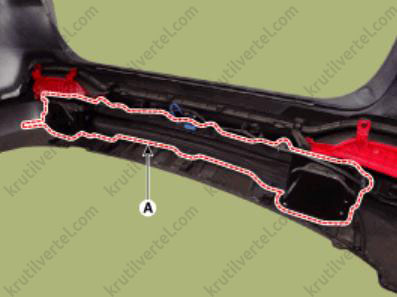

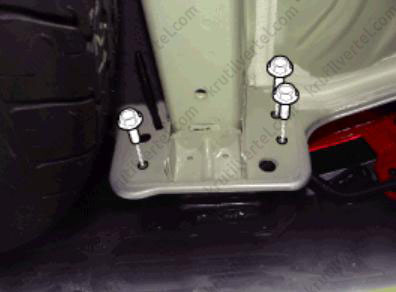

4. Відвернути гвинти кріплення та видалити монтажні кліпси, після чого зняти балку заднього бампера

5. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатись у правильності під'єднання роз'ємів.
- Замінити всі пошкоджені кліпси на нові.

Капот

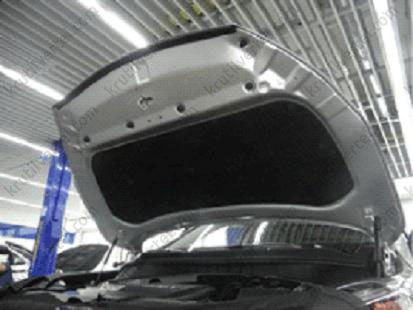

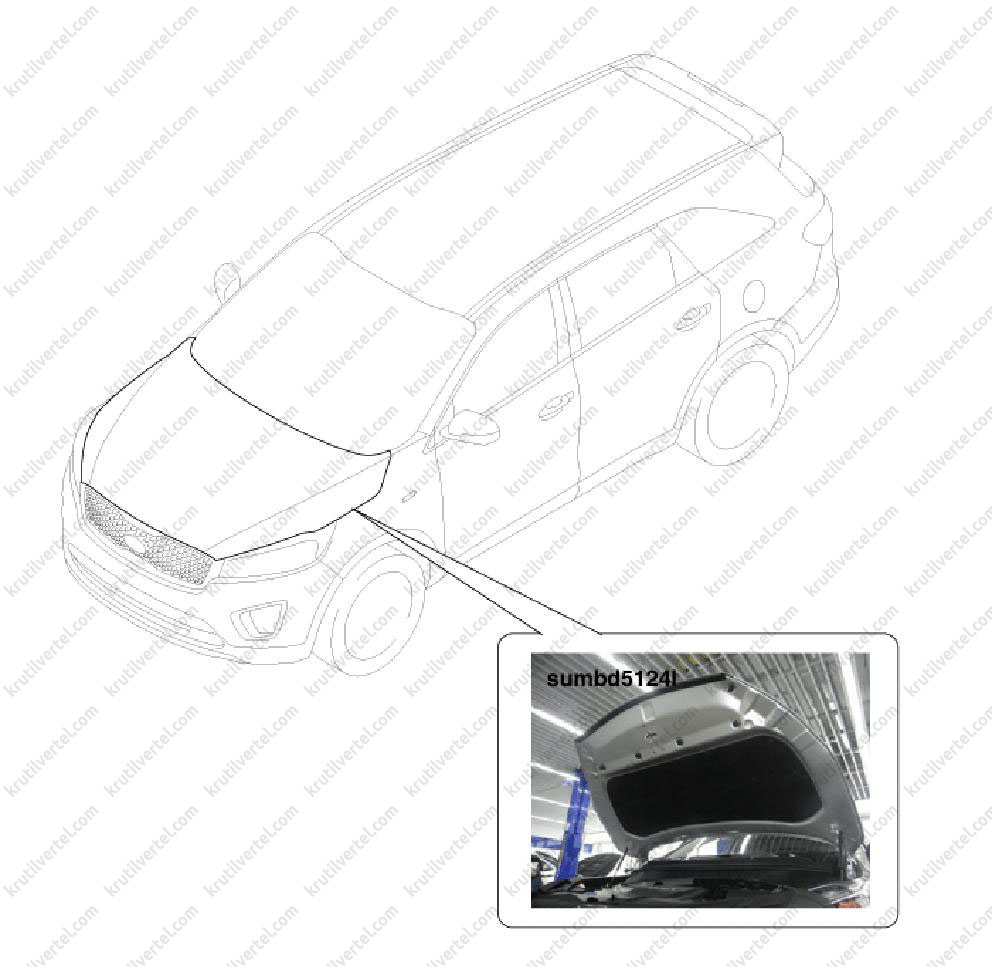

Зняття та встановлення капота

Увага:
Будьте обережні, щоб не пошкодити капот і кузов автомобіля.

Примітка:
- Для зняття та встановлення капота потрібен помічник.
- Для зняття кліпс використовувати спеціальний знімач.

1. За допомогою викрутки підчепити гніздові затискачі (А) з обох боків опорної стійки (В).

2. Відвернути болти кріплення навісів та зняти капот (А).

Примітка:
Момент затягування: 21.6 ~ 26.5 Н·м.

3. Установка проводиться у порядку, зворотному зняттю.

Примітка:
- Переконатися в тому, що капот відкривається/закривається та замикається/відчиняється належним чином.
- Налаштувати положення капота.

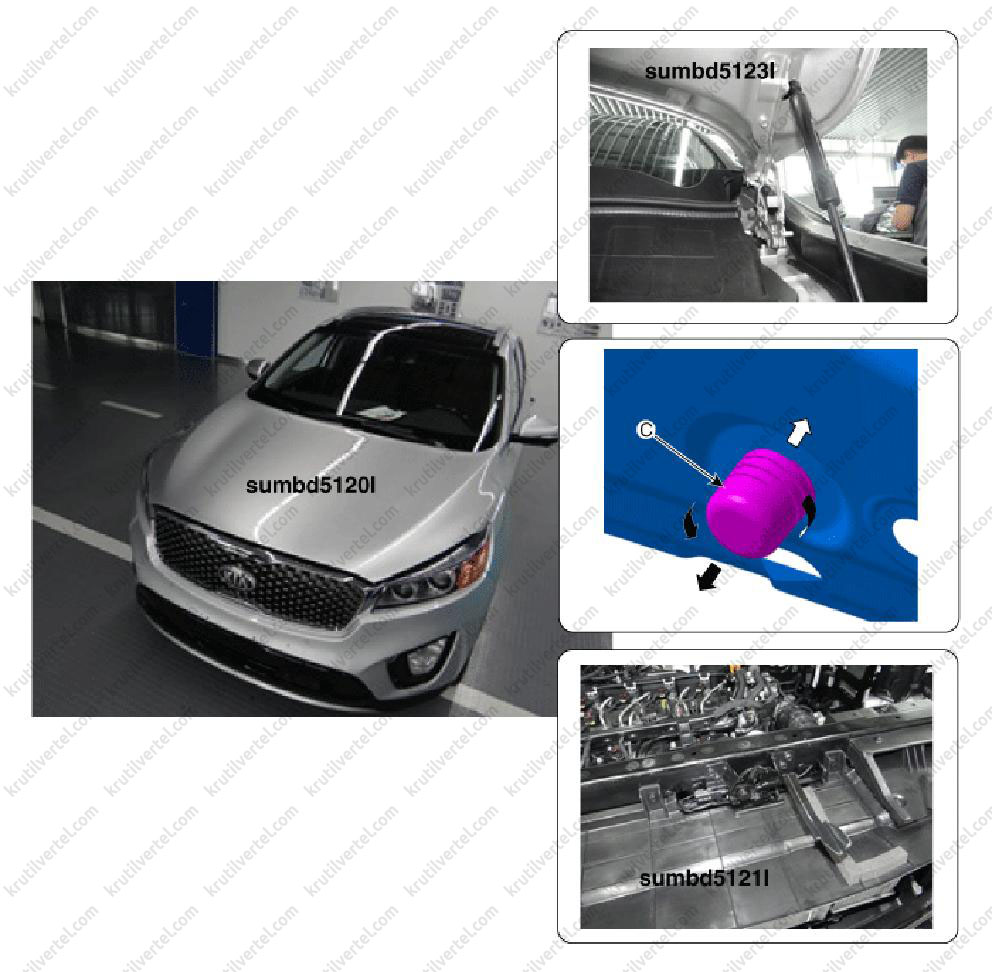

Регулювання капота

1. Послабити болти кріплення петель капота (А), після чого відрегулювати положення капота, переміщуючи його вгору та вниз, або вліво та вправо.

2. Налаштувати висоту капота обертанням гумових упорів (С).

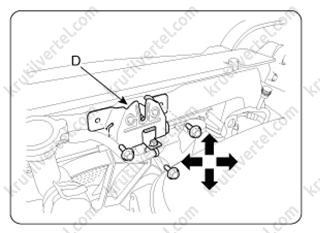

3. Відвернути болти кріплення замка капота (D), після чого відрегулювати положення замка, переміщуючи його вгору та вниз, або вліво та вправо.

Передні двері

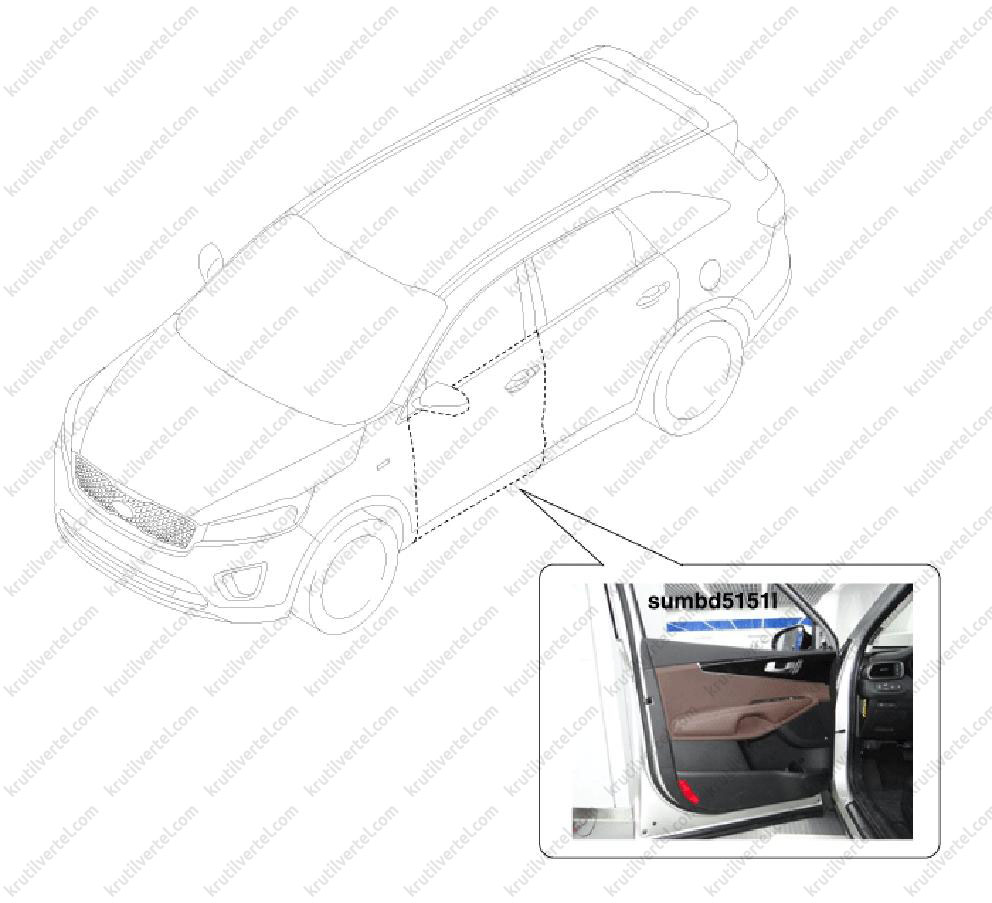

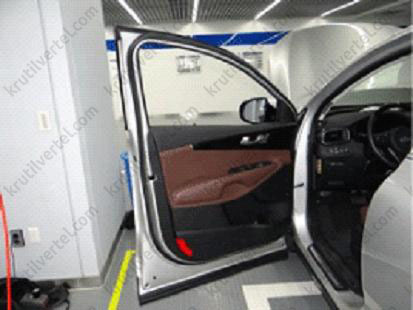

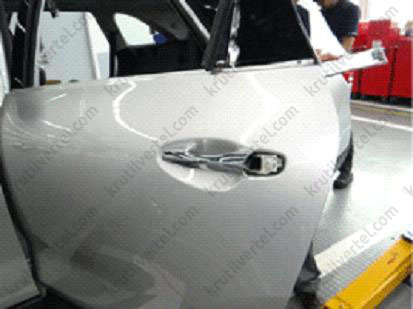

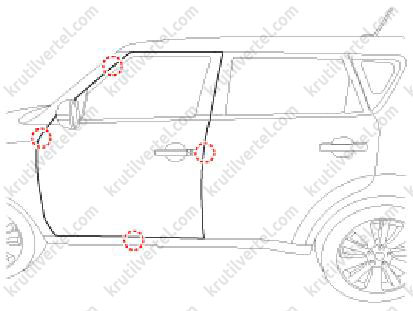

Зняття та встановлення передніх дверей

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати дверну обшивку та інші деталі.

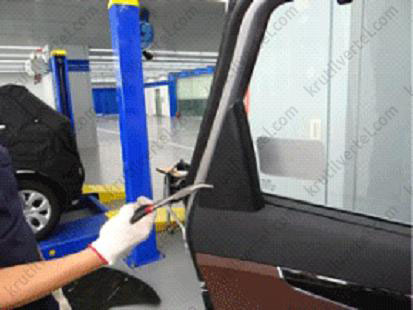

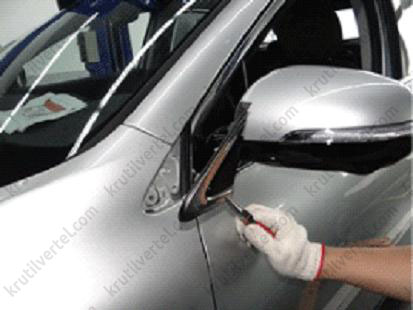

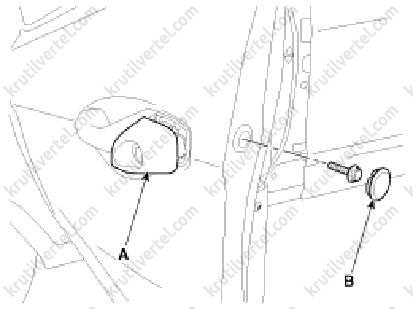

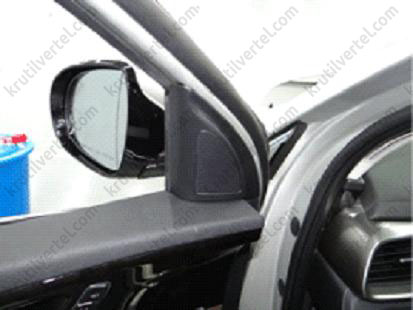

1. Використовуючи викрутку або знімач, зняти передню кутову панель (А).

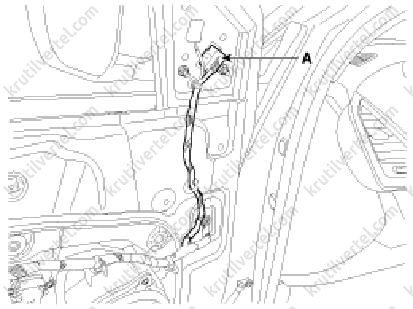

2. Від'єднати роз'єм високочастотного динаміка (А).

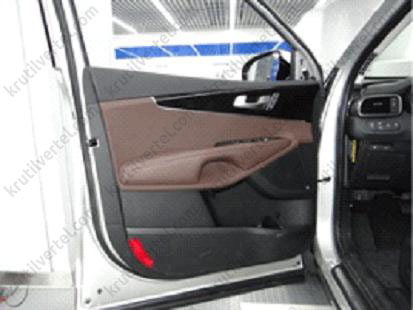

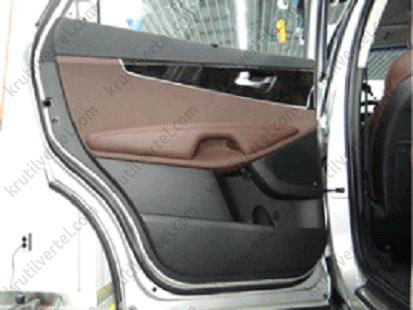

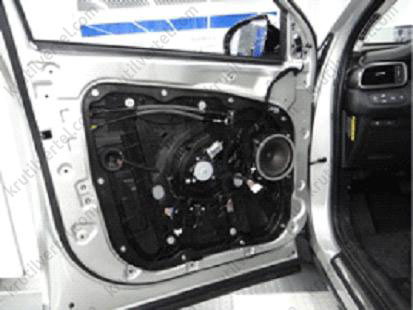

3. Відвернути гвинти кріплення та зняти обшивку передніх дверей (дверну карту) (А).

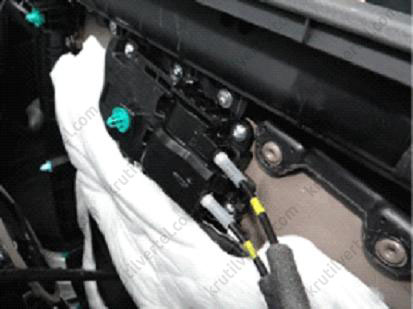

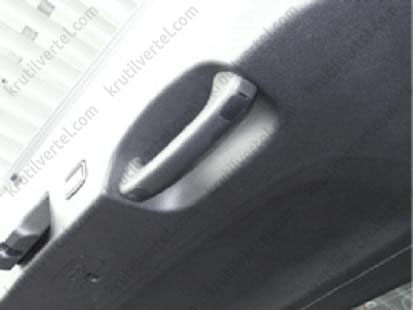

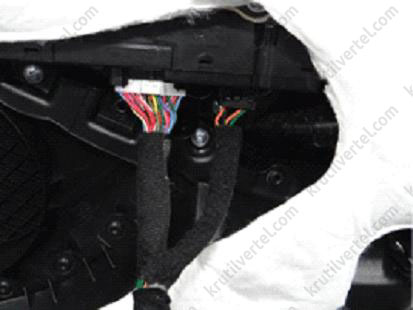

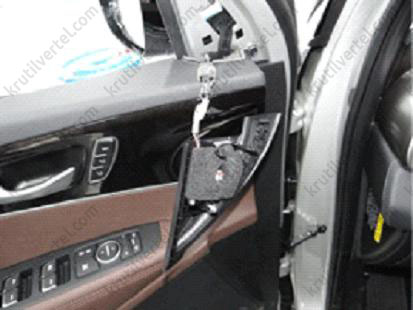

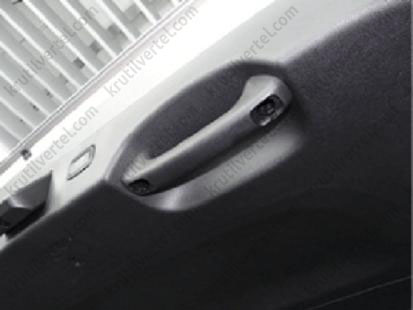

4. Зняти корпус внутрішнього дверного поручня (А) та від'єднати роз'єм IMS (B).

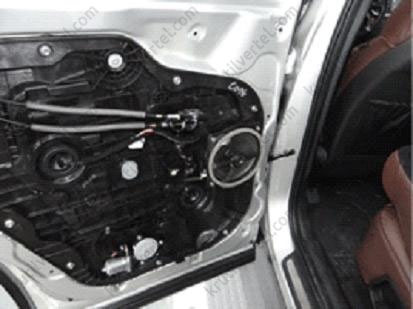

5. Від'єднати роз'єм перемикача електросклопідйомників (А).

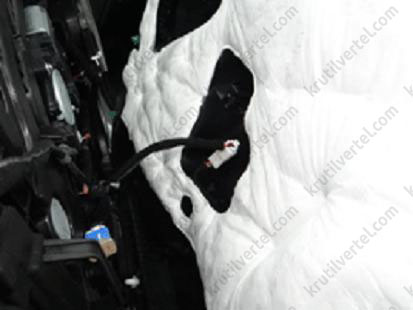

6. Від'єднайте роз'єм лампи підсвічування передніх дверей (А).

7. Зняти внутрішню стрічку ущільнювача передніх дверей.

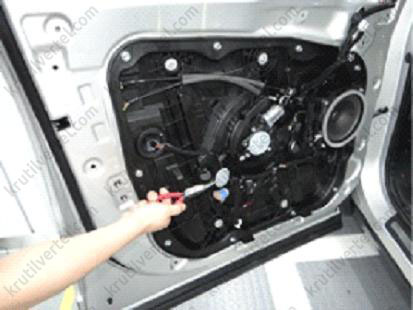

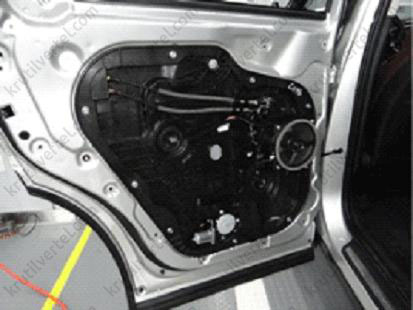

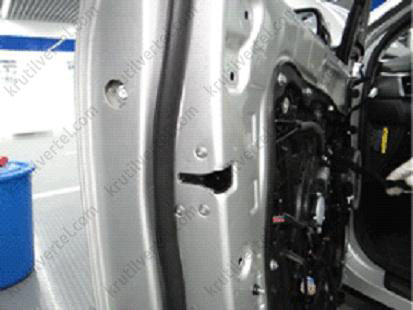

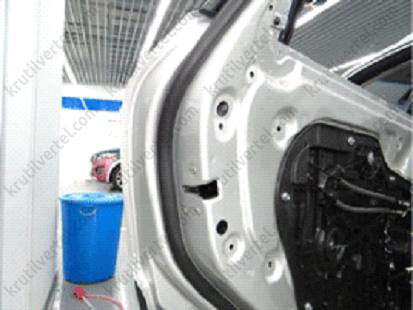

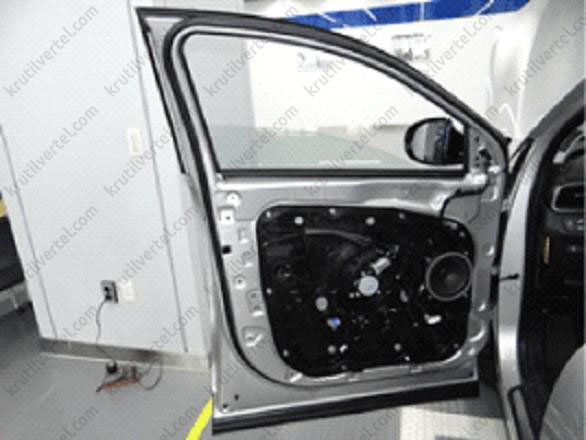

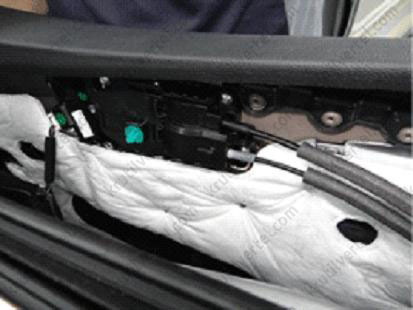

8. Видалити заглушку монтажного отвору передніх дверей (А).

Увага:
Будьте обережні, щоб не впустити скло та/або не подряпати його поверхню.

Примітка:
За допомогою приводу електросклопідйомників поєднати положення монтажного болта та отвори у двері. Якщо підключити склопідйомники не вдається, зняти його і виконати необхідне переміщення скла вручну.

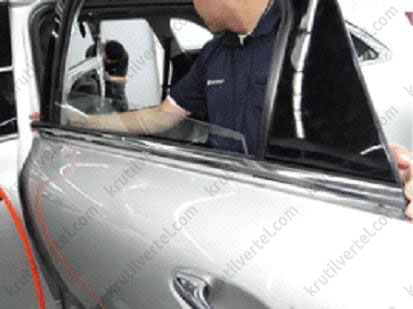

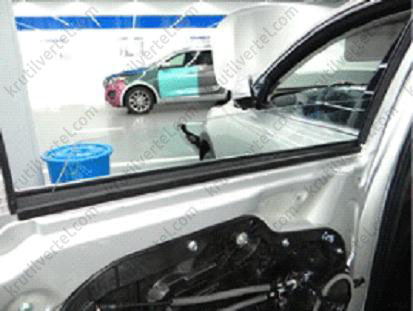

9. Обережно відрегулювати висоту дверного скла так, щоб болт кріплення скла встановився навпроти монтажного отвору у двері, після чого викрутити цей болт. Від'єднати скло від напрямних та обережно витягти з віконної рами.

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

10. Видалити заглушку (В) і відвернути болт, після чого витягти кришку зовнішньої ручки дверей (А).

Примітка:
Момент затягування: 3.4 ~ 5.7 Нм.

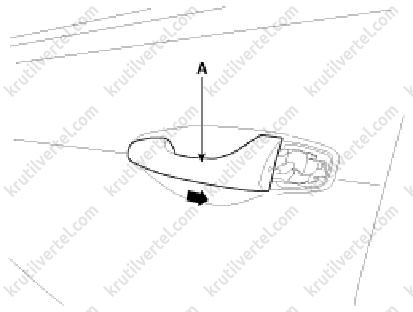

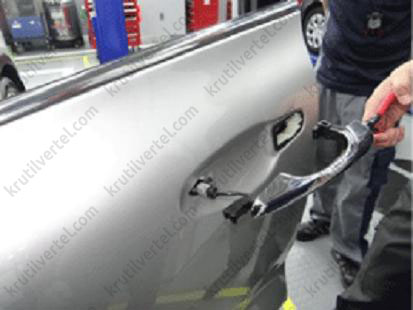

11. Зняти зовнішню ручку дверей (А), зсунувши її назад.

12. Від'єднати роз'єм зовнішньої ручки дверей (А).

13. Від'єднати головний роз'єм джгута проводів (А).

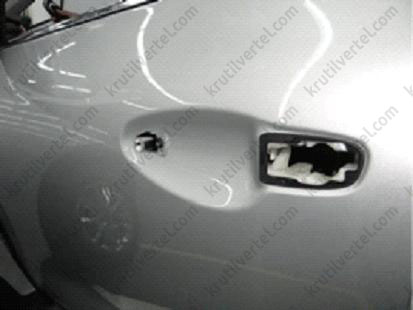

14. Відвернути болт кріплення основи зовнішньої дверної ручки (А).

15. Від'єднати роз'єм зовнішнього дзеркала заднього виду (А).

16. Відвернути гвинти кріплення замка передніх дверей (А).

Примітка:
Момент затягування: 7.8 ~ 10.8 Нм.

17. Відвернути болти кріплення та зняти модуль передніх дверей (А).

Примітка:
Момент затягування: 8.8 ~ 13.7 Н·м.

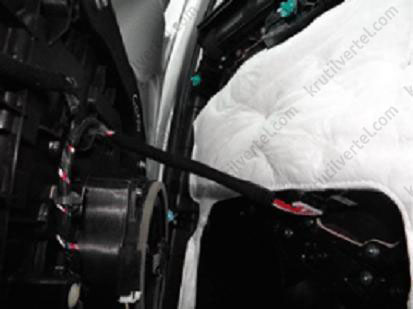

18. Від'єднати роз'єми та зняти джгут проводів із модуля передніх дверей.

19. Відвернути болти кріплення дверних навісів до кузова та зняти передні двері з автомобіля.

20. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- На ділянки окремих компонентів необхідно нанести достатню кількість мастила.
- Переконатись у тому, що всі роз'єми та штоки приєднані належним чином.
- Переконатись у тому, що двері відчиняються/зачиняються і зачиняються/відчиняються належним чином.
- Піднімаючи та опускаючи дверне скло, переконайтеся, що воно переміщається плавно і без перешкод.

Регулювання передніх дверей

Регулювання скла передніх дверей

Примітка:
Перевірити напрямні канали скла на наявність пошкоджень та деформації. Якщо потрібно, замініть на нові.

1. Зняти обшивку передніх дверей.

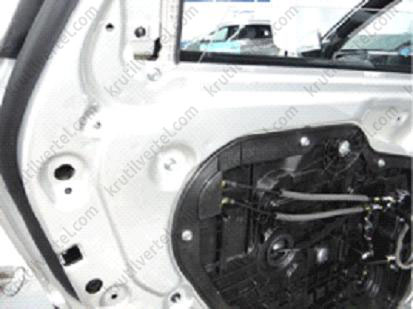

2. Видалити монтажну заглушку (А) скла передніх дверей.

3. Обережно зрушити скло передніх дверей до отримання доступу до болтів кріплення, після чого викрутити або вкрутити ці болти до отримання потрібного результату.

4. Переконайтеся, що скло рухається плавно.

Регулювання положення скоби замка передніх дверей

Примітка:
Переконатися в тому, що двері надійно зачиняються без зачинення. Якщо необхідно, налаштувати положення скоби (А). Скоба дверного замка може пересуватися вгору або вниз, всередину або назовні.

1. Послабте гвинти (В) настільки, щоб скоба дверного замка могла переміщатися.

Примітка:
Момент затягування: 16.7 ~ 21.6 Н·м.

2. Постукуючи пластиковим молотком по скобі, відрегулювати її положення. Не переміщувати скобу більше, ніж необхідно для регулювання.

3. Утримуючи за зовнішню ручку, притиснути двері до кузова та переконатися, що замкова скоба не заважає збігу дверної панелі з кузовними поверхнями. Якщо дверний замок відрегульовано правильно, затягнути гвинти кріплення та знову перевірити правильність замикання.

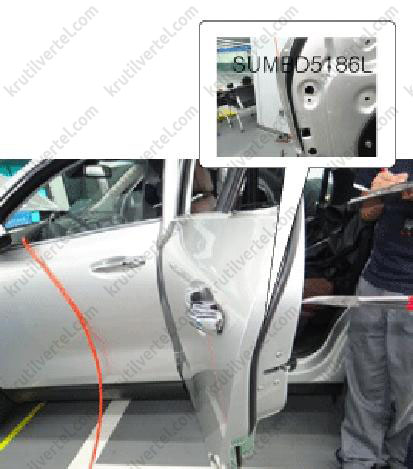

Регулювання положення дверей

Примітка:
Після встановлення дверцят переконатися в тому, що її панель перебуватиме врівень з поверхнями кузова. Після цього перевірити рівномірність зазорів між дверима та кузовом спереду, ззаду та знизу. Переконатися у тому, що краї дверей та кузова паралельні один одному. Перед регулюванням замінити болти кріплення новими.

1. Переконатися в тому, що краї дверей та кузова паралельні один одному.

2. Помістити автомобіль на рівну тверду поверхню для регулювання положення передніх дверей.

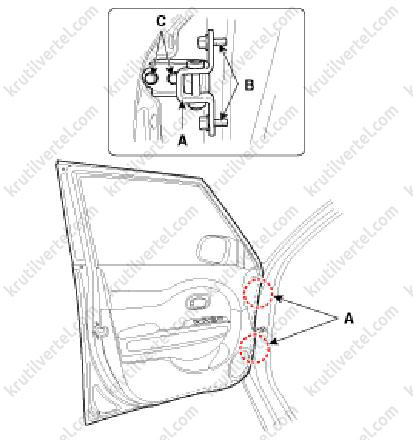

3. Налаштувати положення навісів (А):

• Послабити болти (В) кріплення навісів до дверей, після чого перемістити двері всередину або назовні до збігу панелі з поверхнею кузова.

• Послабити болти (С) кріплення навісів до кузова, після чого перемістити двері вперед або назад, вгору або вниз, до вирівнювання зазорів.
• Помістивши ганчір'я на домкрат для запобігання пошкодженням, підперти двері знизу для полегшення регулювання.

Примітка:
Момент затягування:
- Болти (В): 9.8 ~ 19.6 Н·м.
- Болти (С): 33.3 ~ 41.2 Н·м.

4. Змастити дверні навіси.

5. Перевірити герметичність дверей, поливаючи автомобіль зовні водою зі шланга.

Задні двері

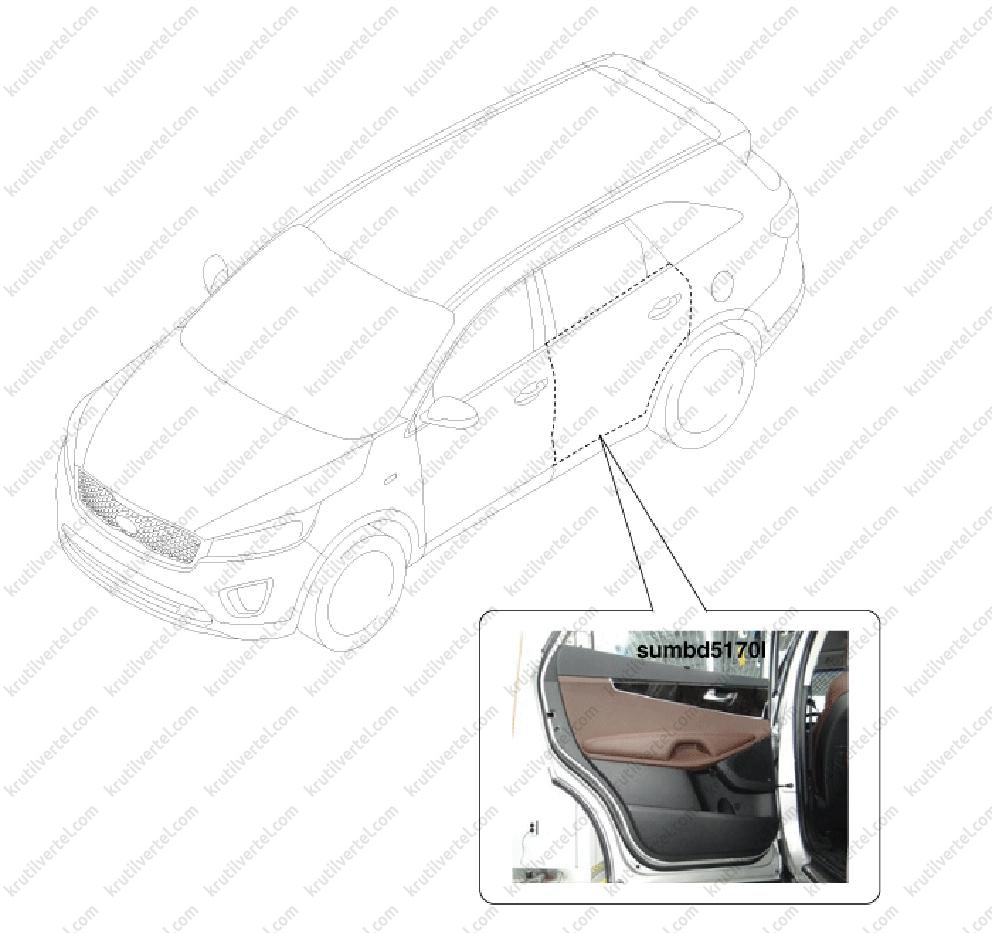

Зняття та встановлення задніх дверей

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
- Використовуючи плоску викрутку як важіль для піддевання компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.
- Будьте обережні, щоб не подряпати дверну обшивку та інші деталі.

1. Використовуючи викрутку або спеціальний знімач, зніміть задню внутрішню дельтоподібну кришку (А).

2. Відвернути гвинти кріплення та зняти обшивку задніх дверей (дверну карту) (А).

3. Зняти корпус внутрішнього дверного поручня (А).

4. Від'єднати роз'єм перемикача електросклопідйомників (А).

5. Зняти внутрішню стрічку ущільнення задніх дверей.

6. Опустивши дверне скло, зняти зовнішню стрічку ущільнення задніх дверей.

7. Повністю відвернути болти кріплення направляючих скла задніх дверей, після чого відвернути всі гайки, доступні без зняття дверної панелі з автомобіля.

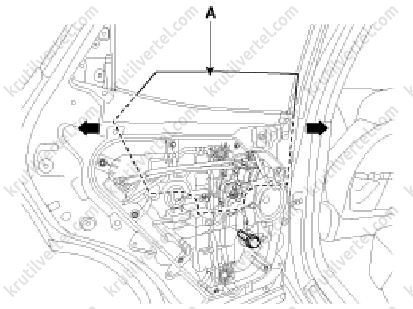

8. Відкрутити гвинти кріплення (А) і злегка зрушити напрямну скло задніх дверей у напрямку стрілки на ілюстрації.

Примітка:
Момент затягування: 3.9 ~ 5.9 Н·м.

9. Видалити заглушку монтажного отвору скла задніх дверей (А).

Увага:
Будьте обережні, щоб не впустити скло та/або не подряпати його поверхню.

Примітка:
За допомогою приводу електросклопідйомників поєднати положення монтажного болта та отвори у двері. Якщо підключити склопідйомники не вдається, зняти його і виконати необхідне переміщення скла вручну.

10. Обережно відрегулювати висоту дверного скла так, щоб болт кріплення скла встановився навпроти монтажного отвору у двері, після чого викрутити цей болт. Від'єднати скло від напрямних та обережно витягти з віконної рами.

Примітка:
Момент затягування: 7.8 ~ 11.8 Н·м.

11. Зняти облицювання задніх дверей (див. розділ вище в цьому розділі).

12. Видалити заглушку і відвернути болт, після чого витягти кришку зовнішньої ручки дверей.

Примітка:
Момент затягування: 3.4 ~ 5.7 Нм.

13. Зняти зовнішню ручку дверей (А), зсунувши її назад.

14. Від'єднати головний роз'єм джгута проводів (А).

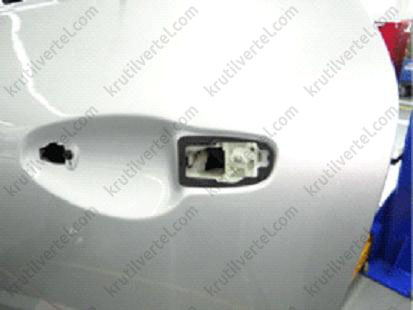

15. Відвернути болт кріплення основи зовнішньої дверної ручки (А).

16. Відвернути гвинти кріплення замка задніх дверей (А).

Примітка:
Момент затягування: 7.8 ~ 10.8 Нм.

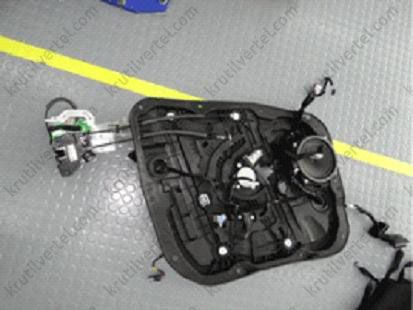

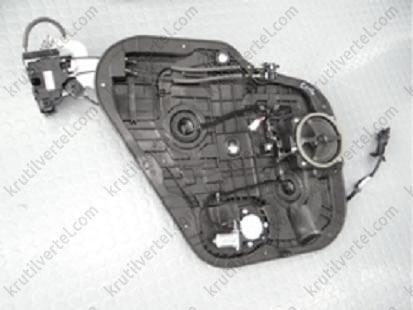

17. Відвернути болти кріплення та зняти модуль задніх дверей (А).

Примітка:
Момент затягування: 8.8 ~ 13.7 Н·м.

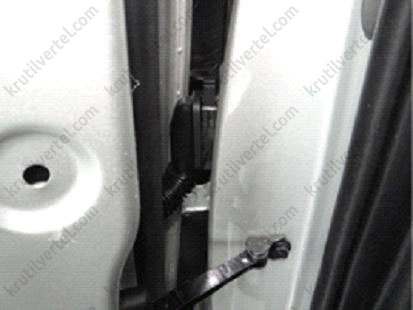

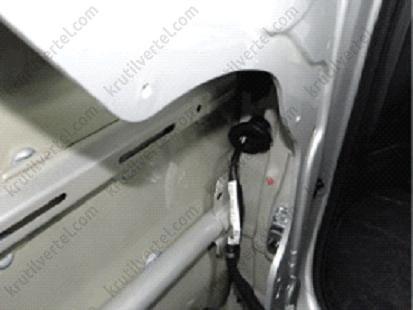

18. Від'єднати роз'єми та відчепити тримач (А) проводки модуля задніх дверей.

19. Від'єднати роз'єми та зняти джгут проводів із модуля задніх дверей.

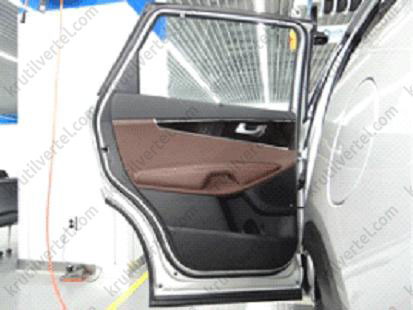

20. Відвернути болти кріплення дверних навісів до кузова та зняти задні двері з автомобіля.

21. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- На ділянки окремих компонентів необхідно нанести достатню кількість мастила.
- Переконатись у тому, що всі роз'єми та штоки приєднані належним чином.
- Переконатись у тому, що двері відчиняються/зачиняються і зачиняються/відчиняються належним чином.
- Піднімаючи та опускаючи дверне скло, переконайтеся, що воно переміщається плавно і без перешкод.

Регулювання задніх дверей

Регулювання скла задніх дверей

Примітка:
Перевірити напрямні канали скла на наявність пошкоджень та деформації. Якщо потрібно, замініть на нові.

1. Зняти обшивку задніх дверей.

2. Видалити монтажну заглушку (А) скла задніх дверей.

3. Обережно зсуньте скло передніх дверей (А) до отримання доступу до болта кріплення, після чого викрутіть або вкрутіть цей болт до отримання потрібного результату.

4. Переконайтеся, що скло рухається плавно.

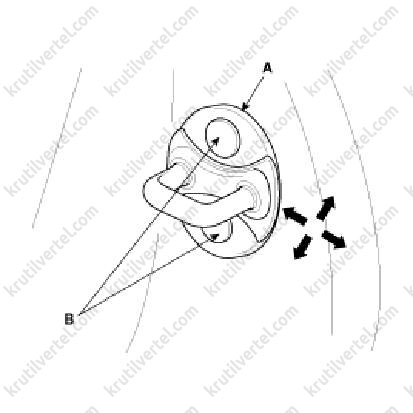

Регулювання положення скоби замка передніх дверей

Примітка:
Переконатися в тому, що двері надійно зачиняються без зачинення. Якщо необхідно, налаштувати положення скоби (А). Скоба дверного замка може пересуватися вгору або вниз, всередину або назовні.

1. Послабте гвинти (В) настільки, щоб скоба дверного замка могла переміщатися.

Примітка:
Момент затягування: 16.7 ~ 21.6 Н·м.

2. Постукуючи пластиковим молотком по скобі, відрегулювати її положення. Не переміщувати скобу більше, ніж необхідно для регулювання.

3. Утримуючи за зовнішню ручку, притиснути двері до кузова та переконатися, що замкова скоба не заважає збігу дверної панелі з кузовними поверхнями. Якщо дверний замок відрегульовано правильно, затягнути гвинти кріплення та знову перевірити правильність замикання.

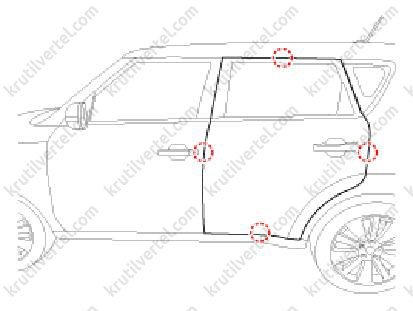

Регулювання положення дверей

Примітка:
Після встановлення дверцят переконатися в тому, що її панель перебуватиме врівень з поверхнями кузова. Після цього перевірити рівномірність зазорів між дверима та кузовом спереду, ззаду та знизу. Переконатися у тому, що краї дверей та кузова паралельні один одному. Перед регулюванням замінити болти кріплення новими.

1. Переконатися в тому, що краї дверей та кузова паралельні один одному.

2. Помістити автомобіль на рівну тверду поверхню для регулювання положення задніх дверей.

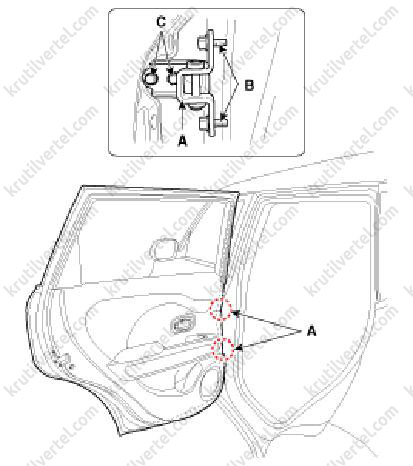

3. Налаштувати положення навісів (А):

• Послабити болти (В) кріплення навісів до дверей, після чого перемістити двері всередину або назовні до збігу панелі з поверхнею кузова.

• Послабити болти (С) кріплення навісів до кузова, після чого перемістити двері вперед або назад, вгору або вниз, до вирівнювання зазорів.
• Помістивши ганчір'я на домкрат для запобігання пошкодженням, підперти двері знизу для полегшення регулювання.

Примітка:
Момент затягування:
- Болти (В): 9.8 ~ 19.6 Н·м.
- Болти (С): 33.3 ~ 41.2 Н·м.

4. Змастити дверні навіси.

5. Перевірити герметичність дверей, поливаючи автомобіль зовні водою зі шланга.

Двері багажника

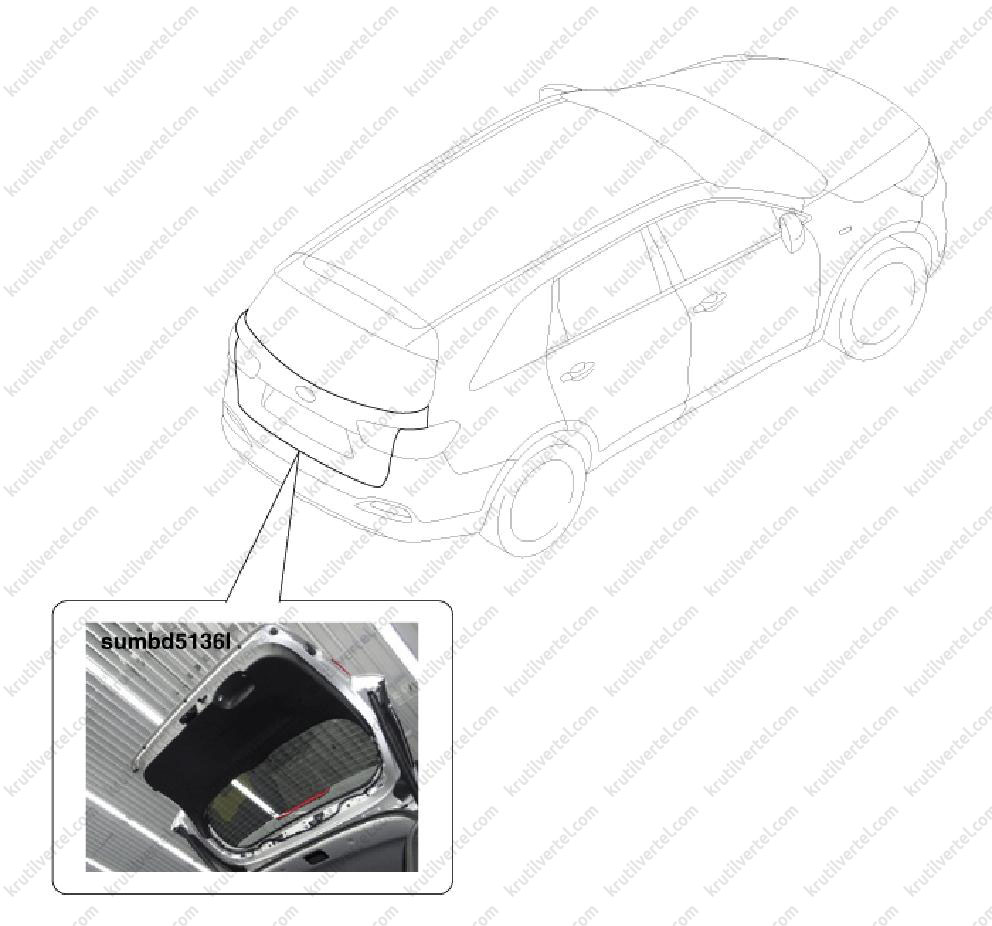

Зняття та встановлення дверей багажника

Примітка:
- Використовувати робочі рукавички для захисту рук.
- Для зняття та встановлення дверей багажника потрібний помічник.

1. Зняти верхнє облицювання дверей багажника (А).

2. Зняти бічні облицювання дверцят багажника (А).

3. Видалити кришки (А) внутрішньої ручки дверей багажника.

4. Відвернути болти кріплення (А) та зняти внутрішню ручку дверей багажника.

5. Відвернути гвинти кріплення та видалити монтажні кліпси, після чого зняти обшивку дверей багажника (А).

6. Від'єднати шланг форсунки омивача (А) та роз'єм верхнього стоп-сигналу (В).

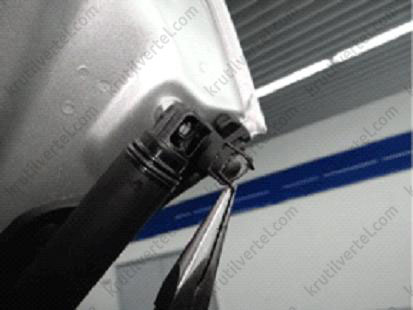

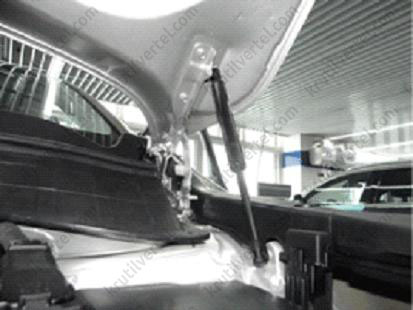

7. За допомогою викрутки або вузькогубцями підчепити гніздові затискачі (А) з обох боків опорної стійки (В).

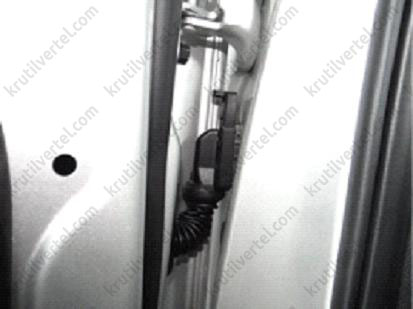

8. Від'єднати роз'єми та зняти джгут проводів дверей багажника (А).

9. Відвернути болти кріплення та зняти двері багажника (В) з автомобіля.

Примітка:
Момент затягування: 21.6 ~ 26.5 Н·м.

10. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
- Переконатись у тому, що двері багажника відчиняються/зачиняються і зачиняються/відчиняються належним чином.
- Відрегулювати положення дверей багажника.
- Переконатись, що всі роз'єми підключені правильно.
- Замінити всі пошкоджені кліпси на нові.

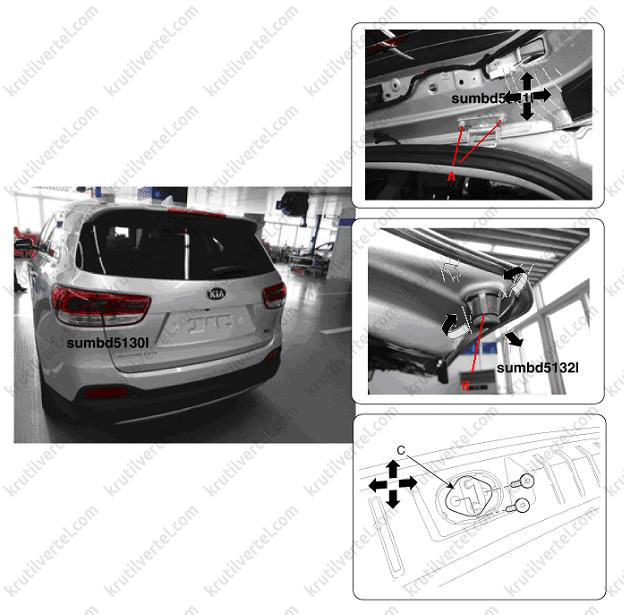

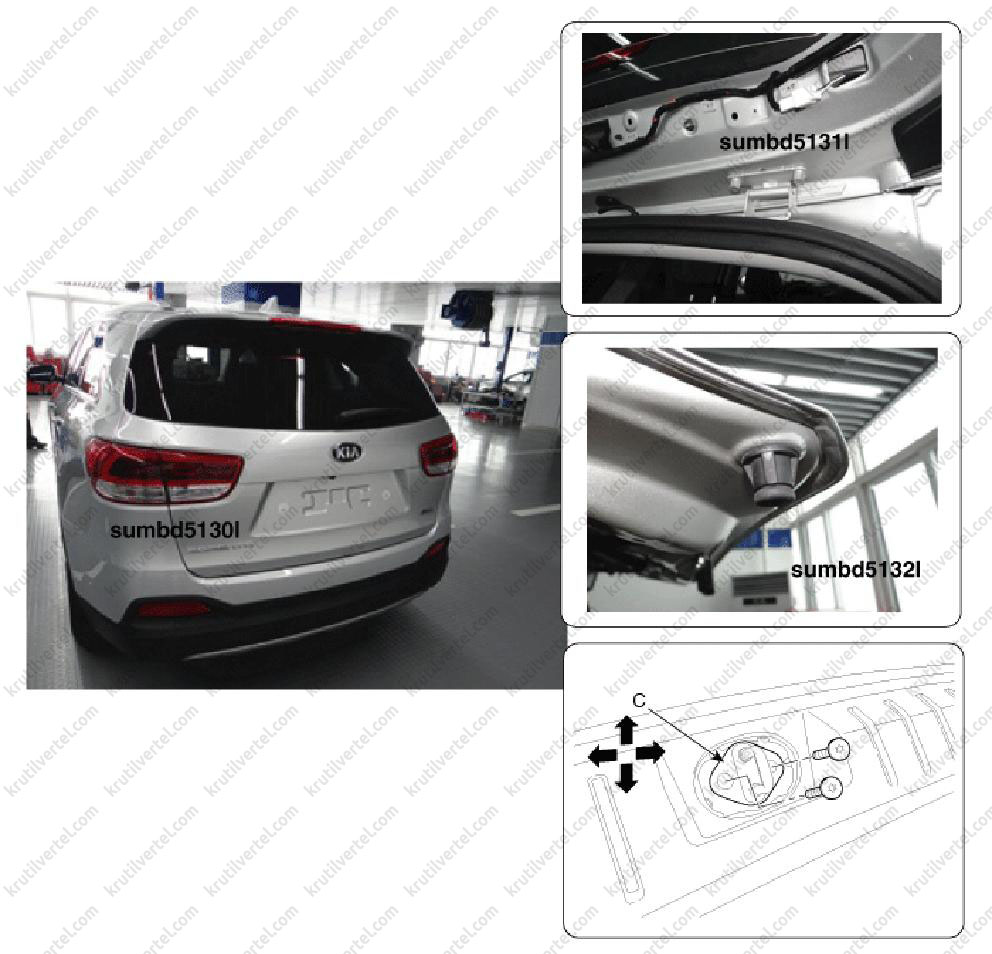

Регулювання положення дверей багажника

1. Послабити болти кріплення навісів (А), після чого відрегулювати положення дверей багажника, переміщуючи їх вгору або вниз, праворуч або ліворуч.

2. Відрегулювати висоту дверей багажника, повертаючи гумові упори (В).

3. Послабити болти кріплення скоби (С) замку дверей багажника, після чого відрегулювати її положення, переміщуючи вгору або вниз, праворуч або ліворуч.

Лючок заправної горловини

Зняття та встановлення лючка заправної горловини

Примітка:
Використовуйте робочі рукавички для захисту рук.

Увага:
Використовуючи плоску викрутку як важіль для підсування компонентів, обмотати її жало ізолентою, а також нанести ізоленту навколо відповідних деталей для запобігання пошкодженням.

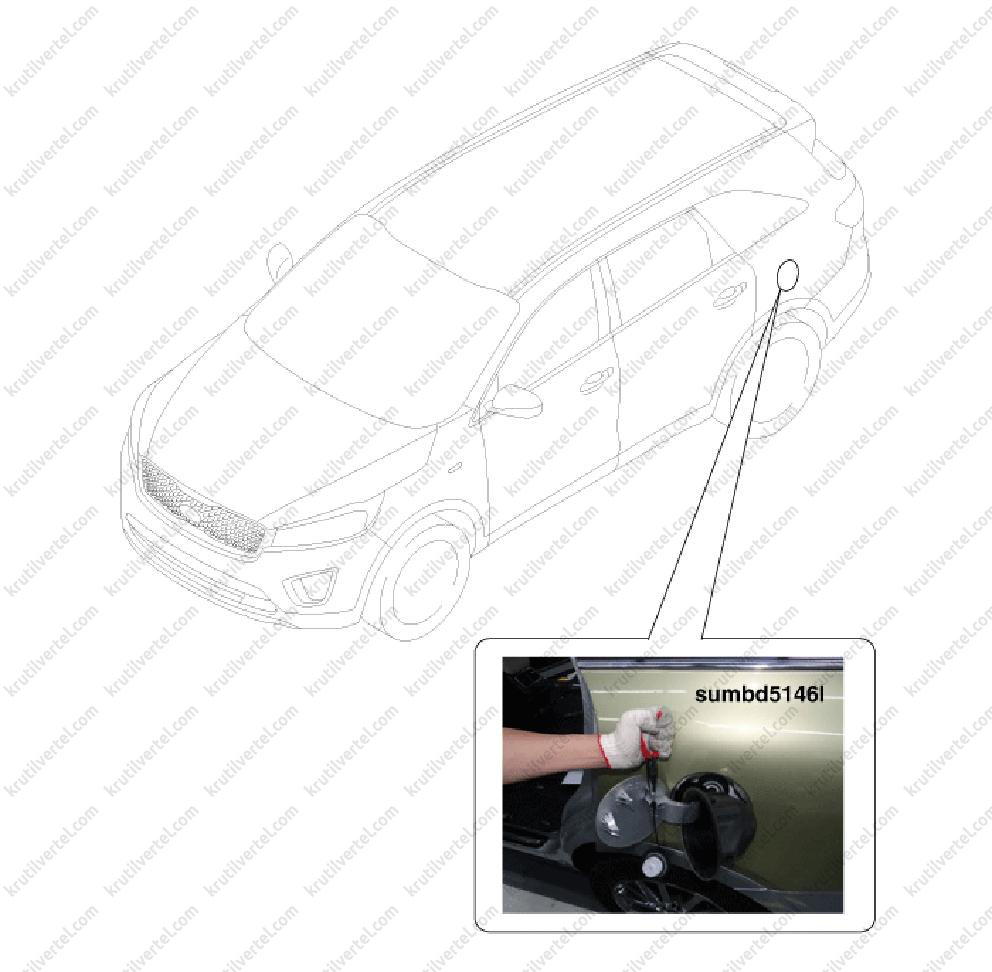

1. Відкрити лючок заправної горловини.

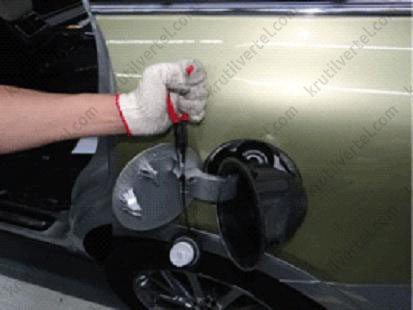

2. Відвернути гвинти кріплення та зняти ущільнення лючка заправної горловини (А).

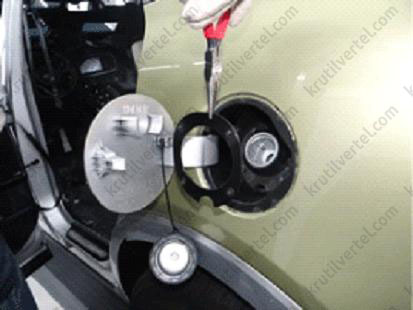

3. Витягти кожух лючка заправної горловини з кришкою (А).

4. Установка здійснюється у порядку, зворотному зняттю.

Примітка:
Переконатися в тому, що лючок заправної горловини відкривається/закривається та замикається/відчиняється належним чином.

Замінити всі пошкоджені кліпси на нові.
