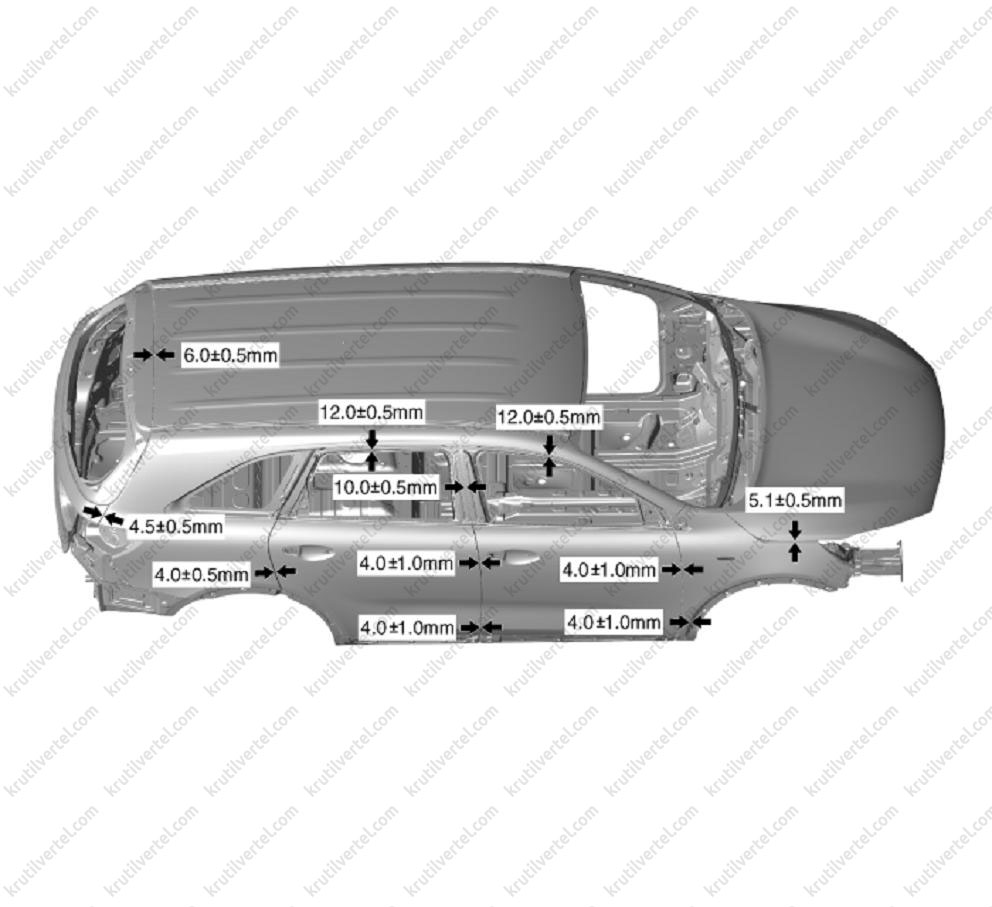

Розміри кузова KIA Sorento Prime з 2018 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Kia Sorento, ремонт кузова Kia Sorento, кузовні розміри Kia Sorento
4. Кузовні розміри
Методи вимірювання кузовних розмірів
Проекцивний метод вимірювання
Вказує розмір, коли відстань проектується у плані.
Під час проведення вимірювань необхідно враховувати різницю у висоті.
Метод вимірювання прямого (метод вимірювання реального розміру)
Вказує реальну відстань між вимірюваними точками.

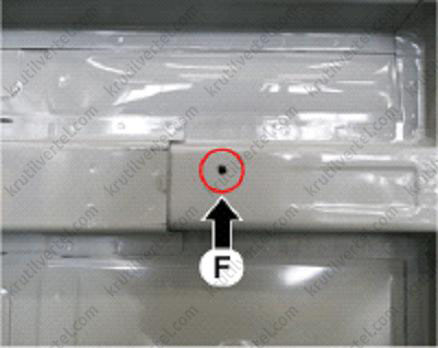

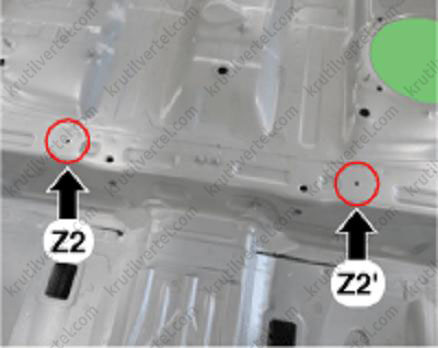

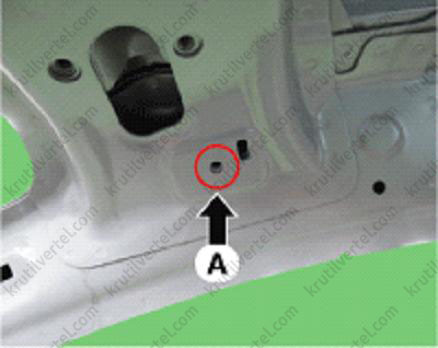

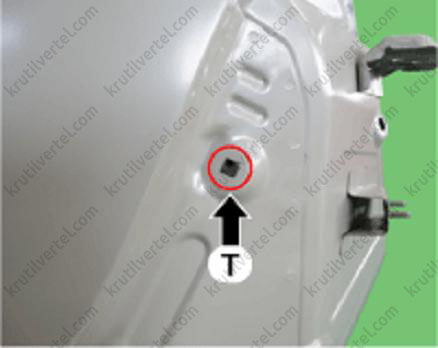

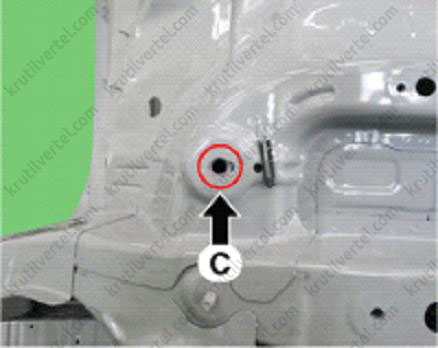

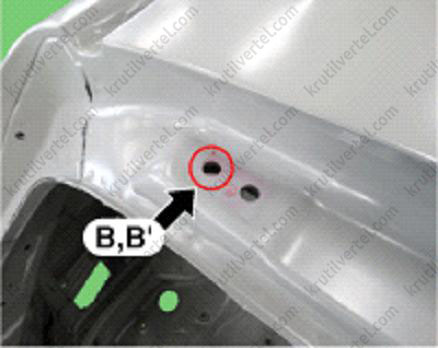

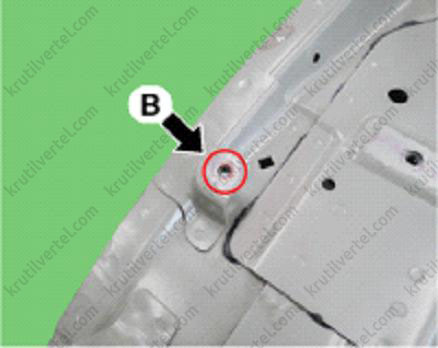

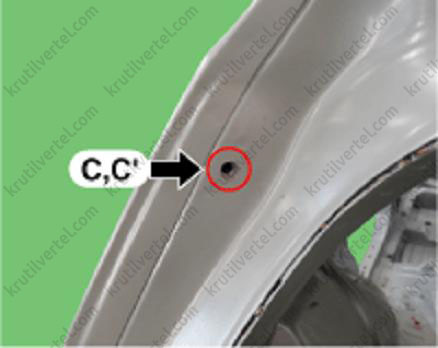

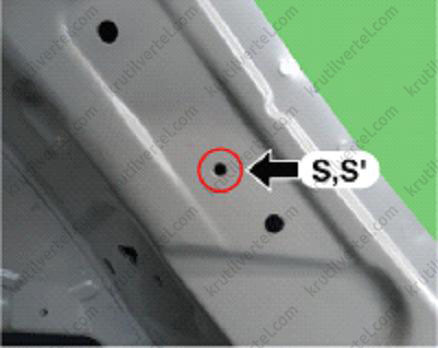

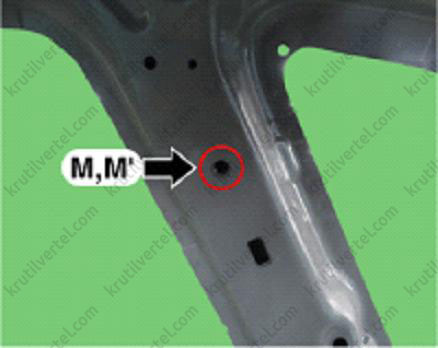

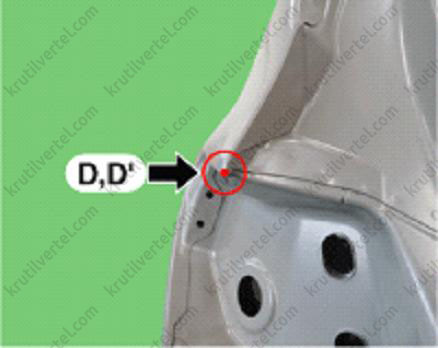

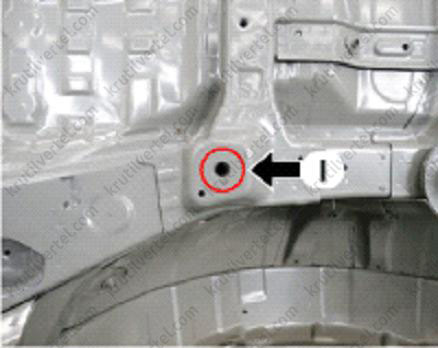

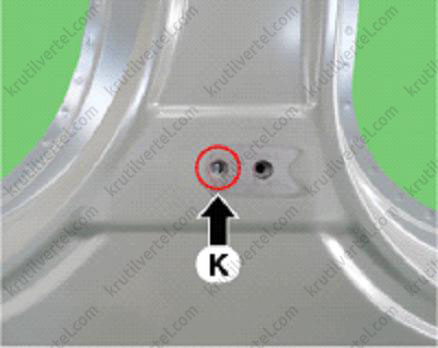

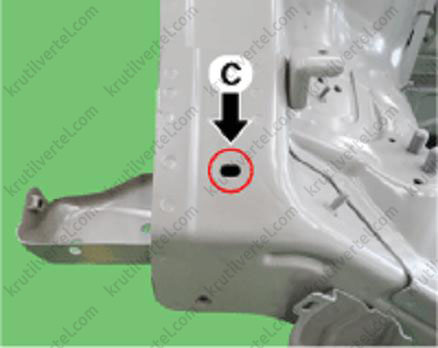

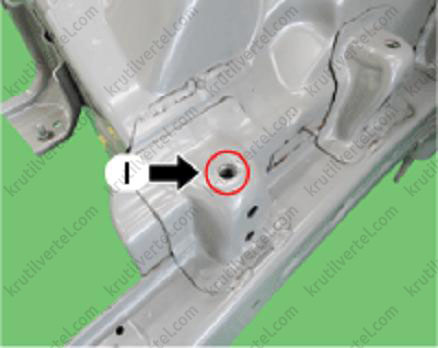

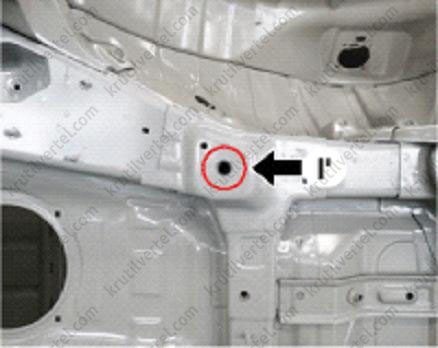

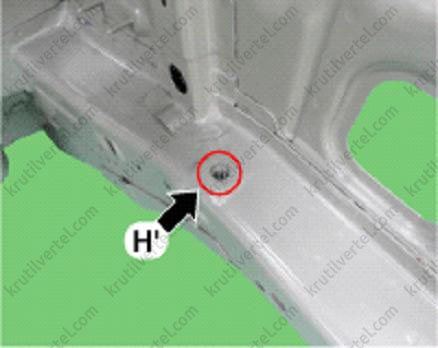

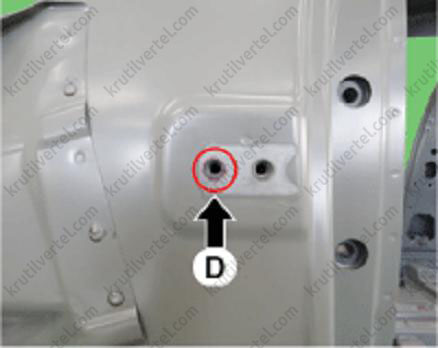

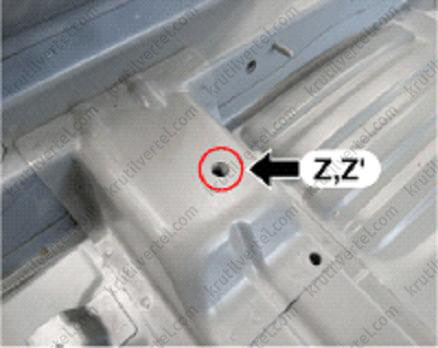

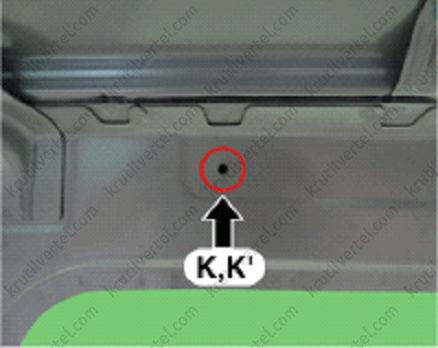

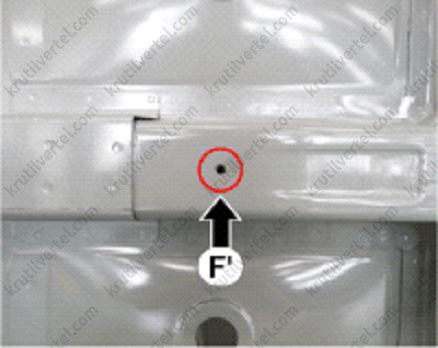

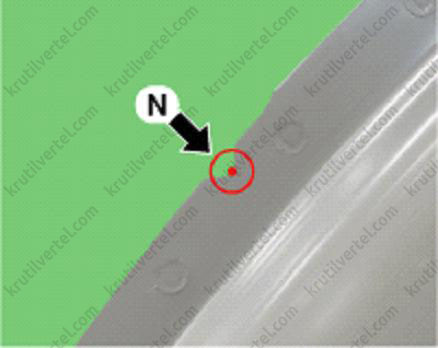

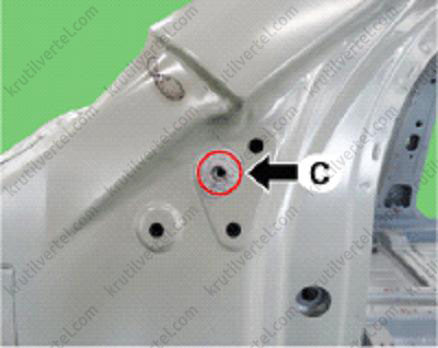

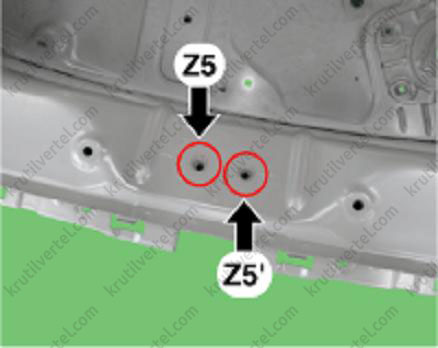

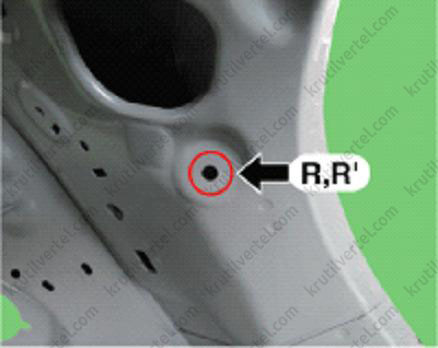

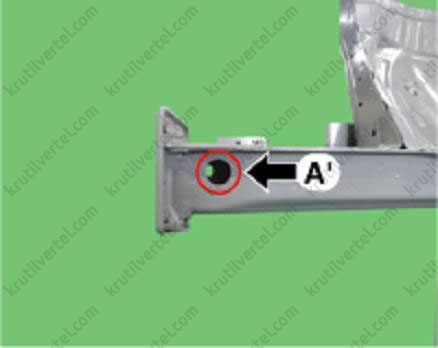

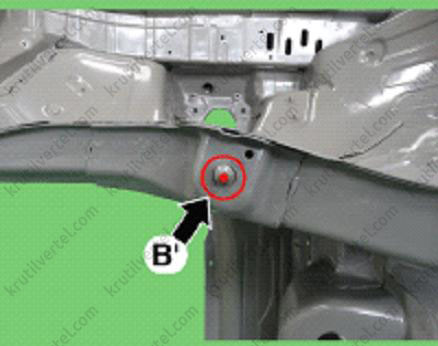

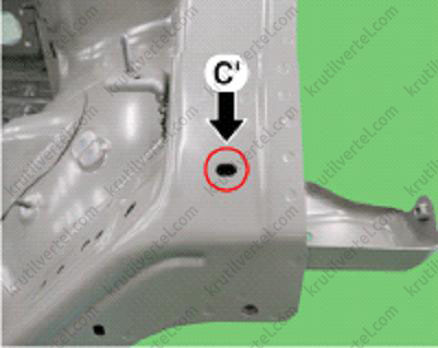

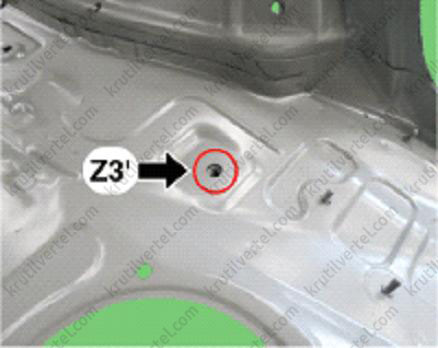

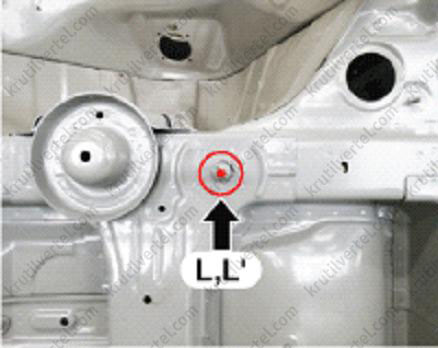

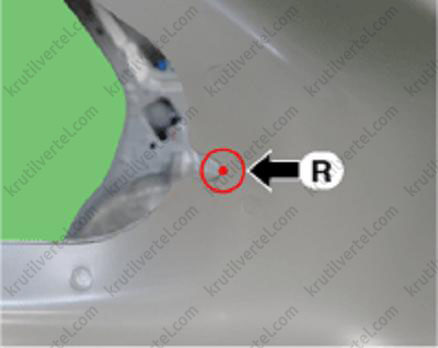

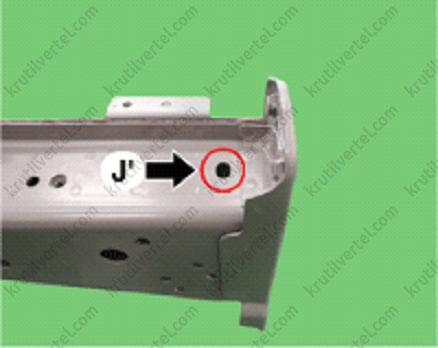

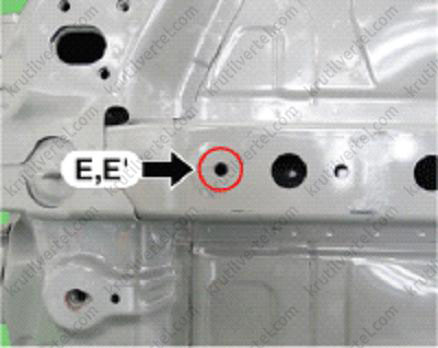

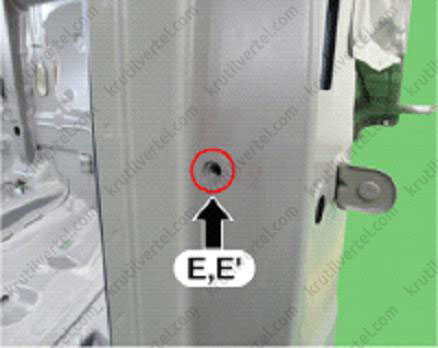

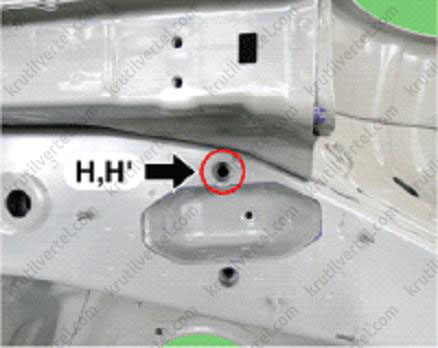

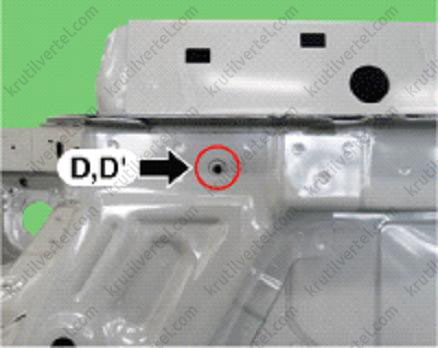

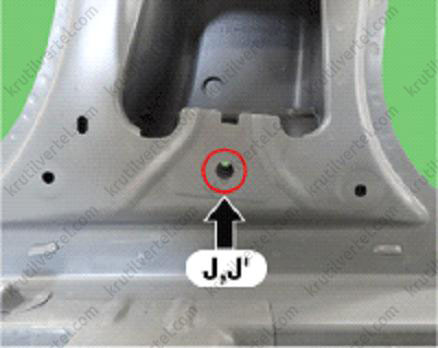

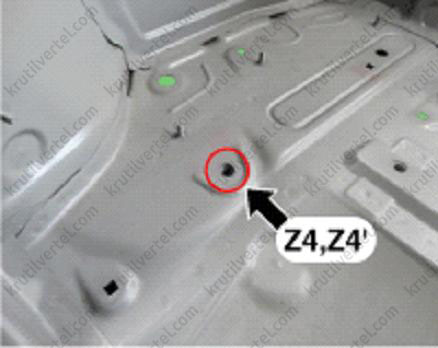

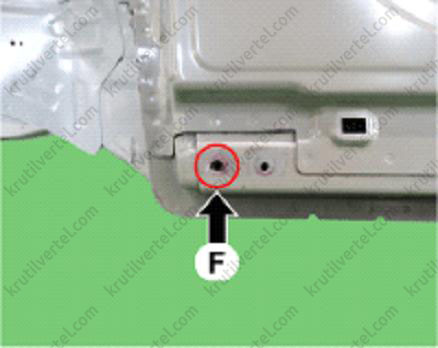

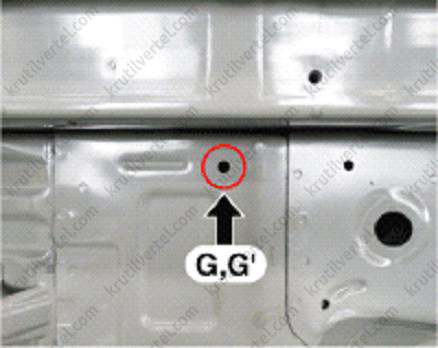

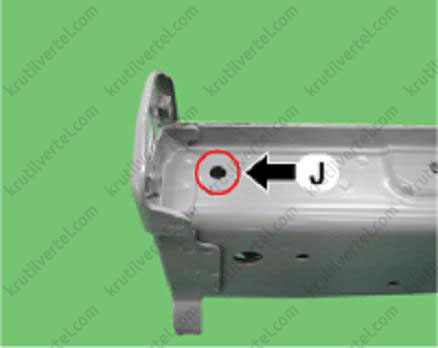

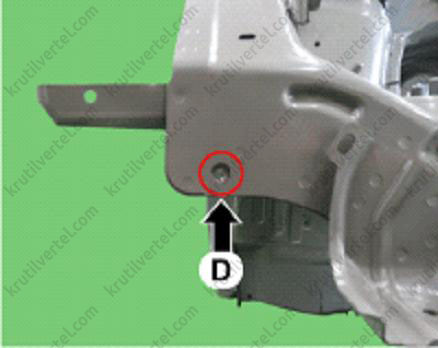

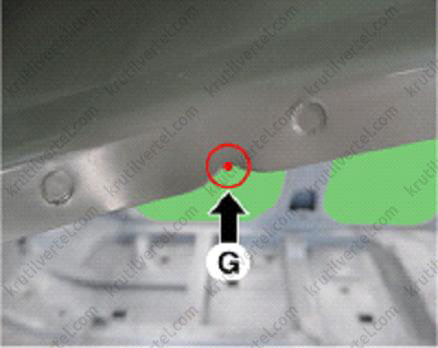

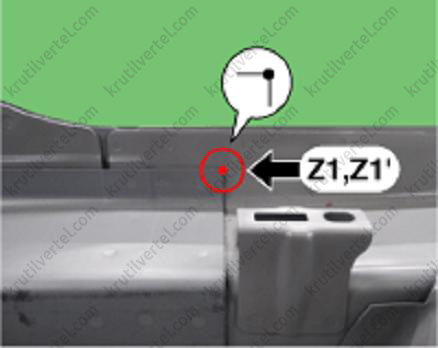

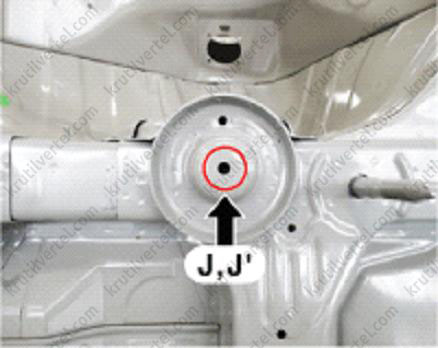

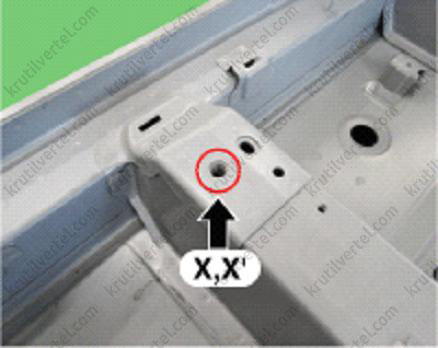

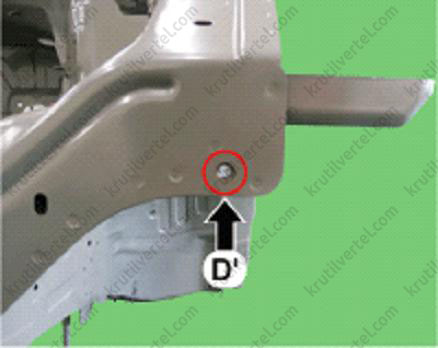

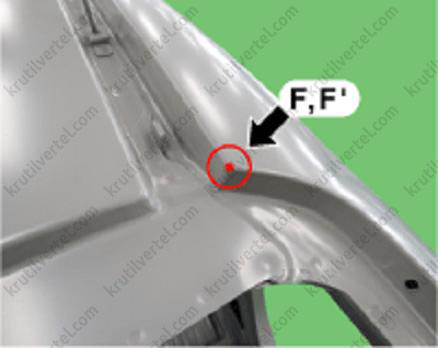

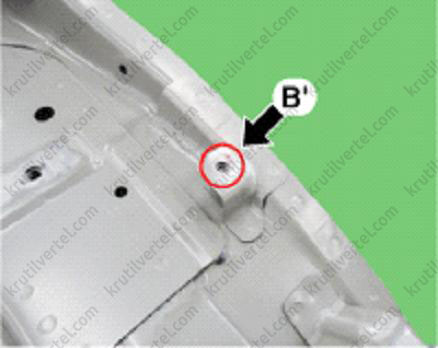

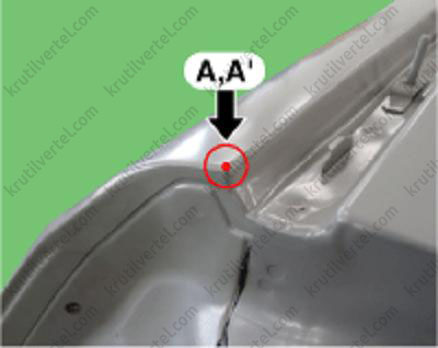

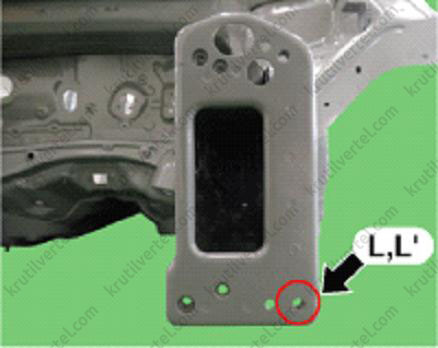

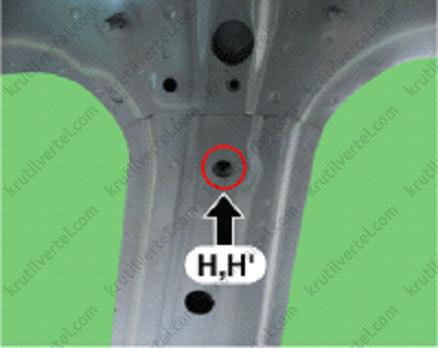

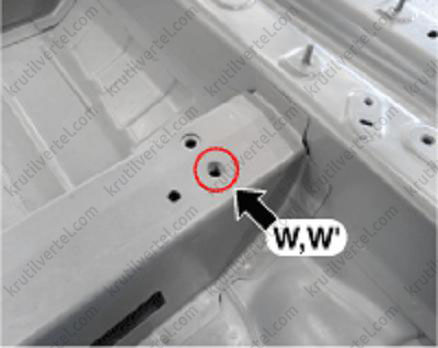

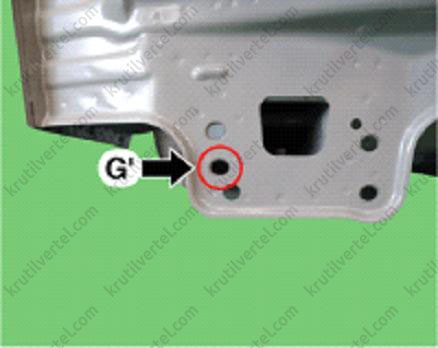

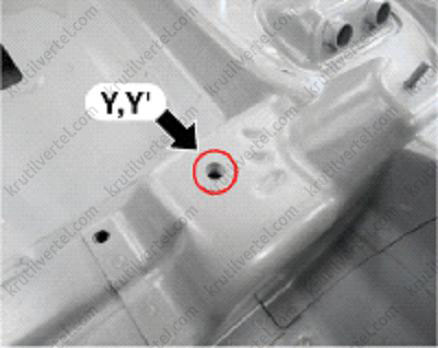

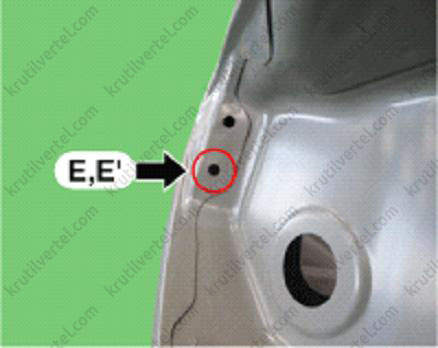

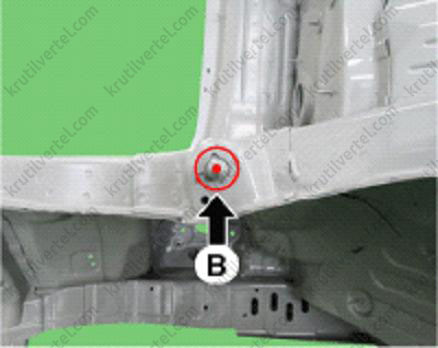

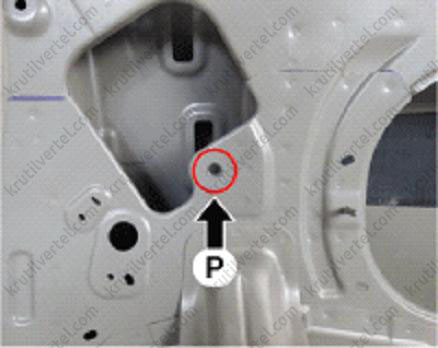

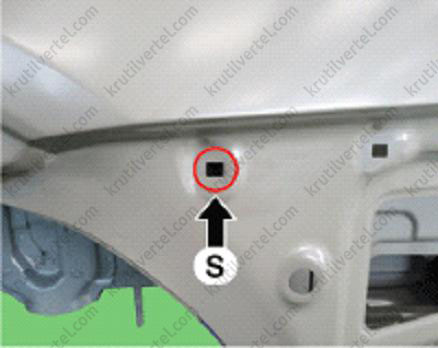

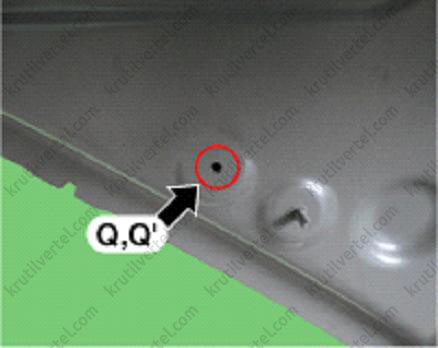

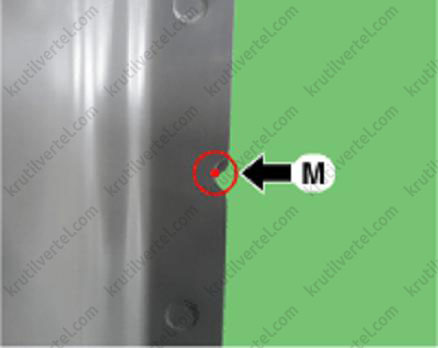

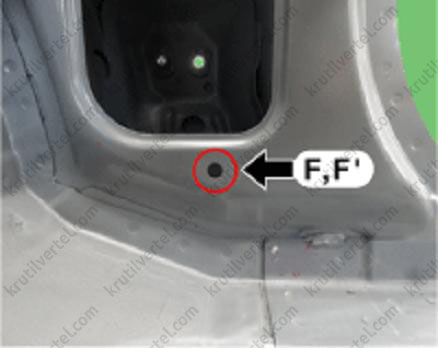

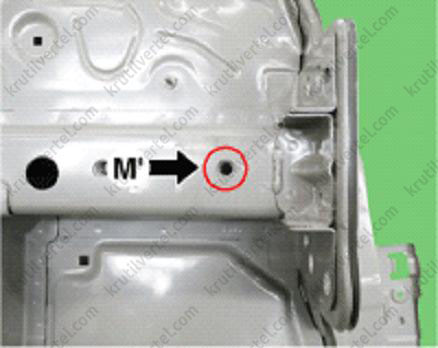

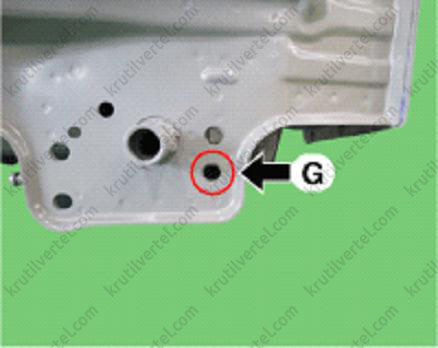

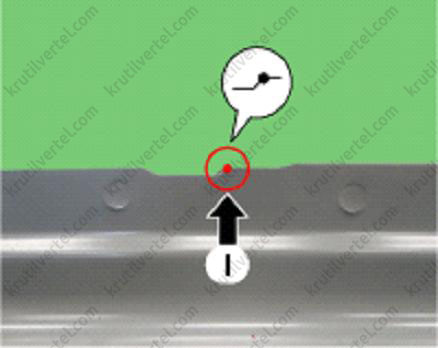

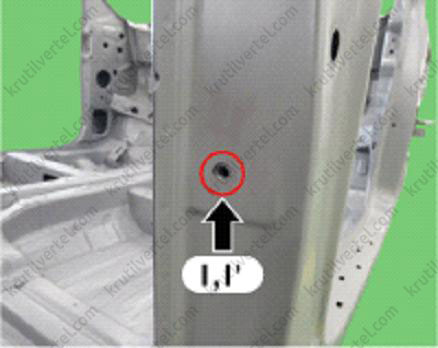

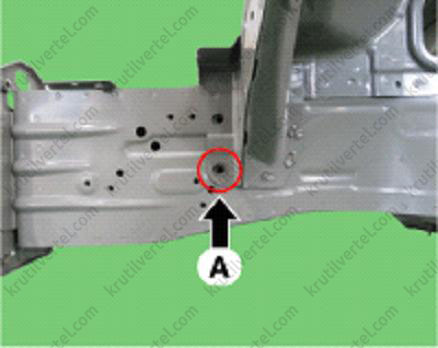

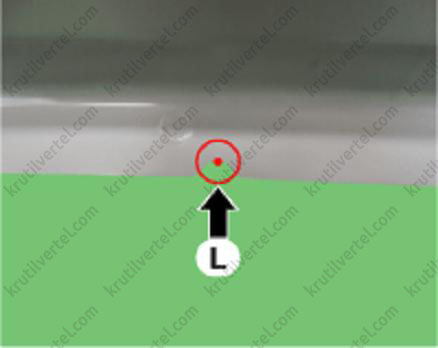

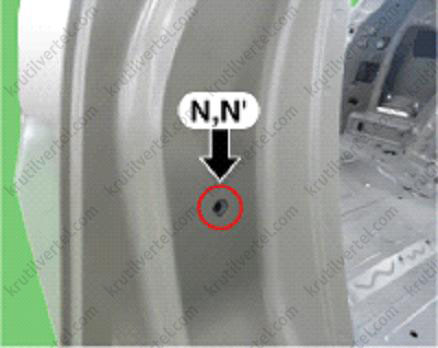

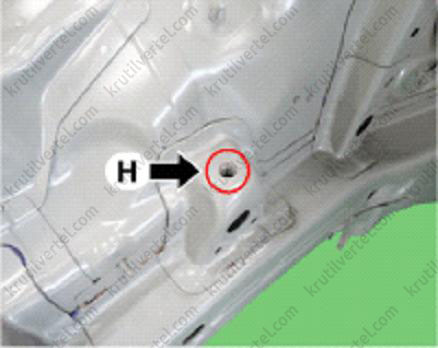

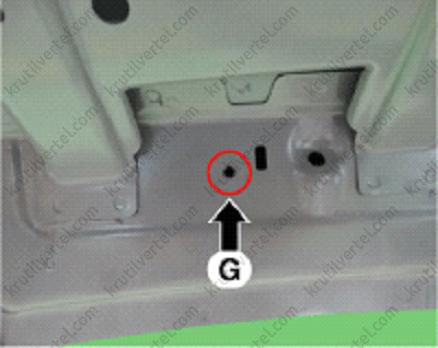

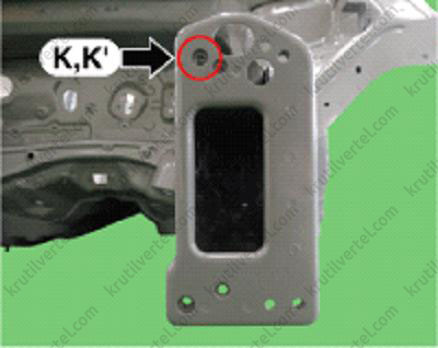

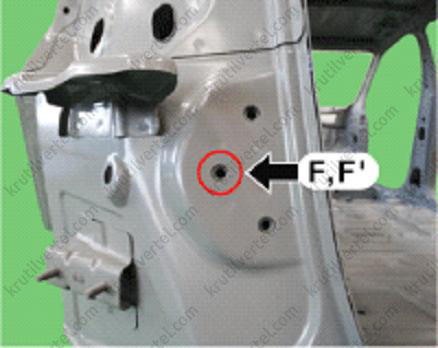

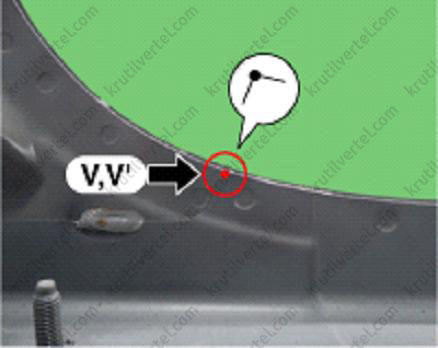

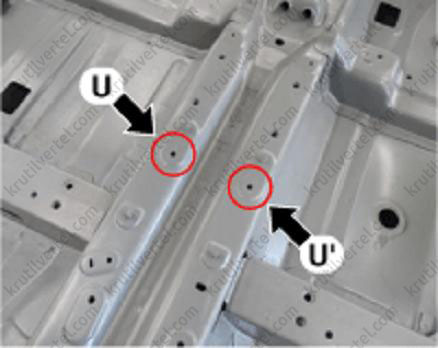

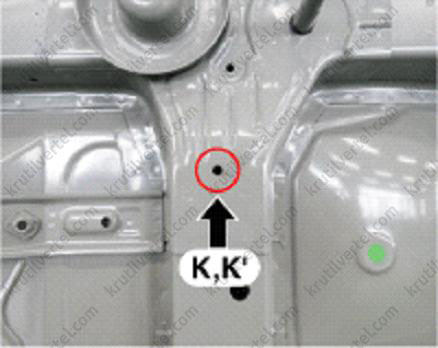

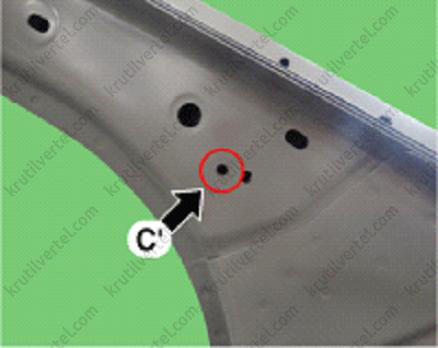

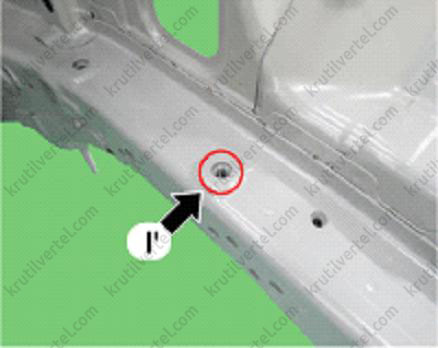

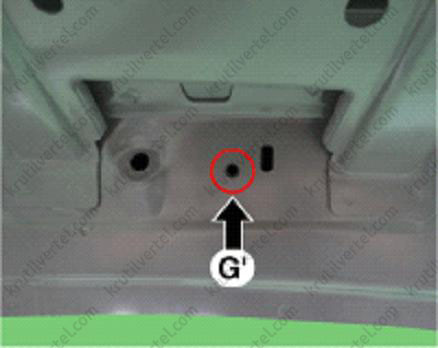

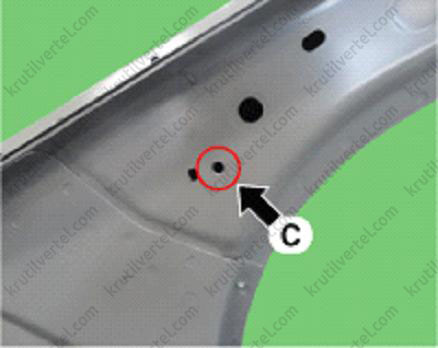

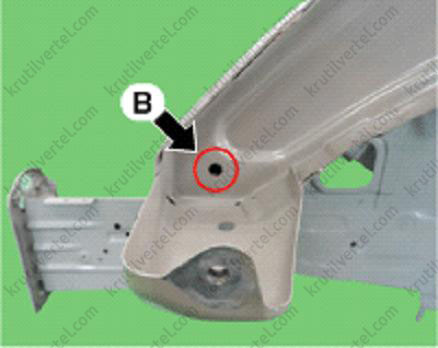

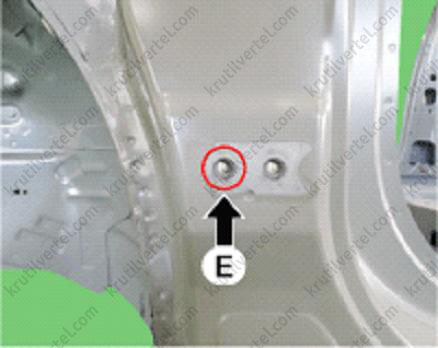

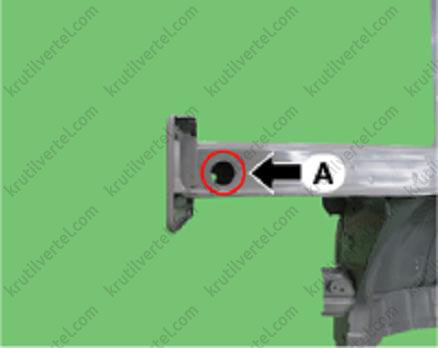

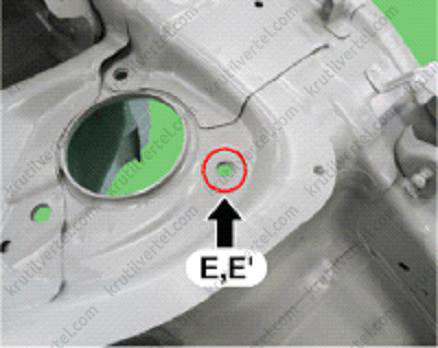

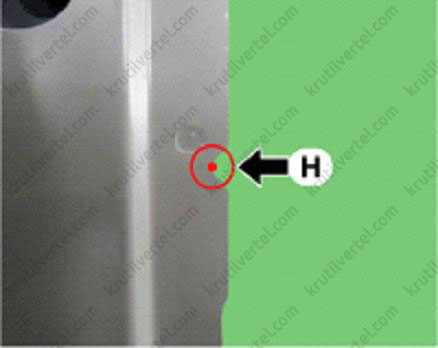

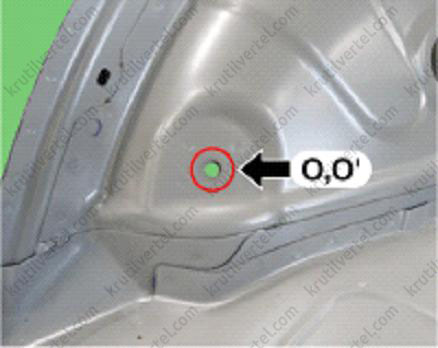

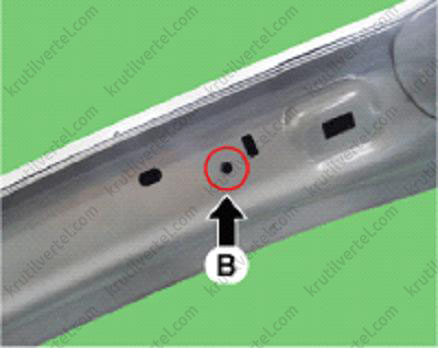

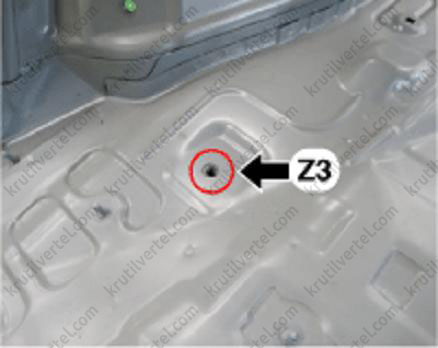

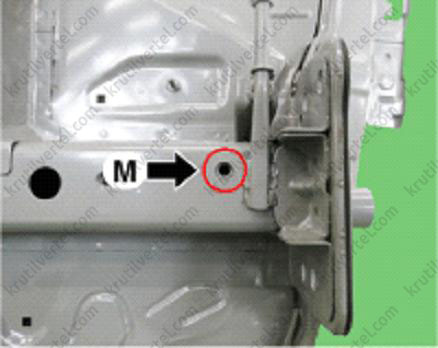

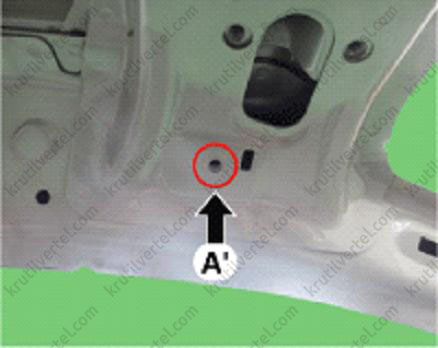

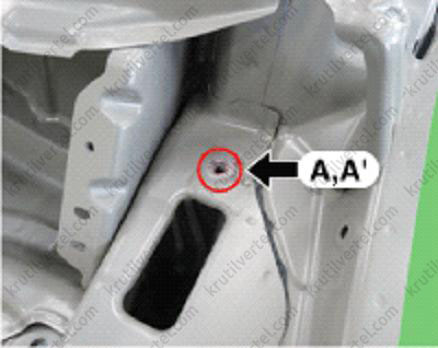

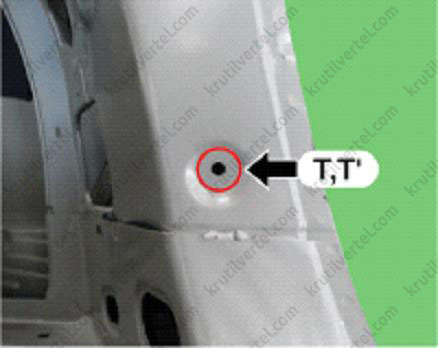

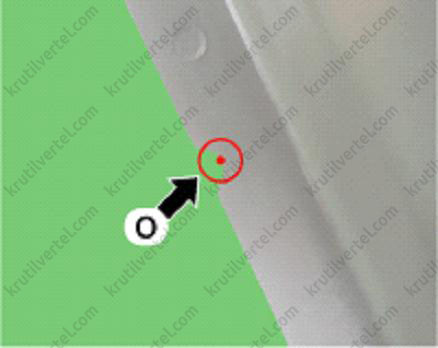

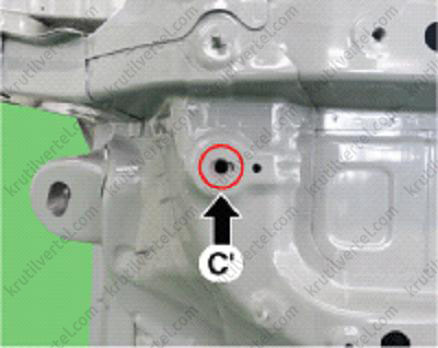

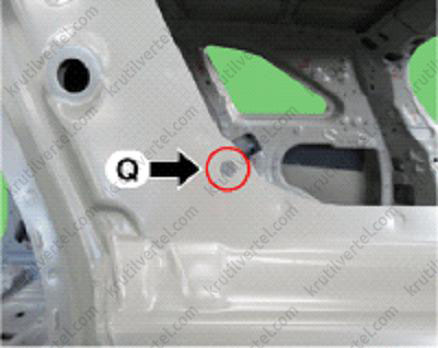

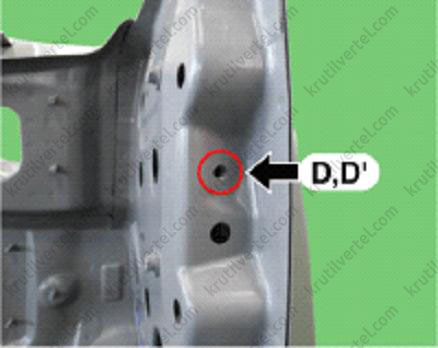

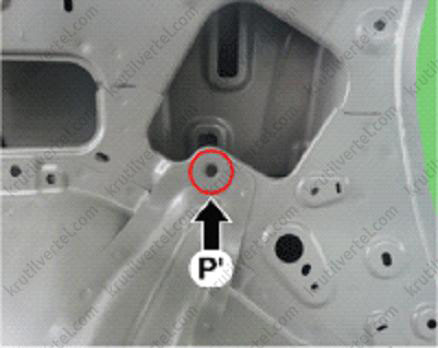

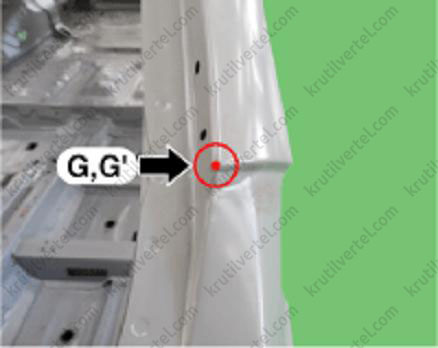

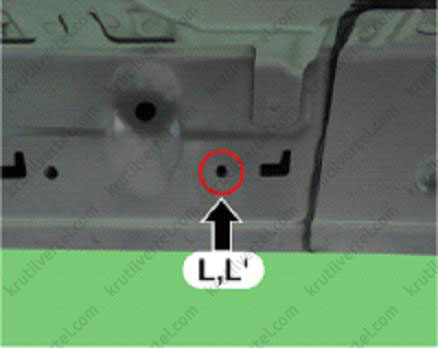

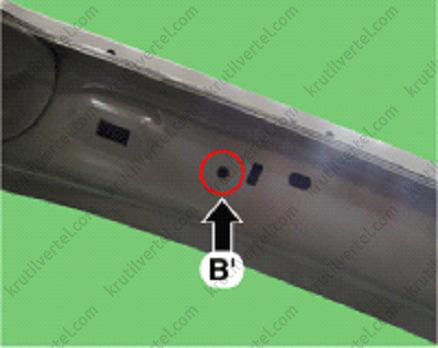

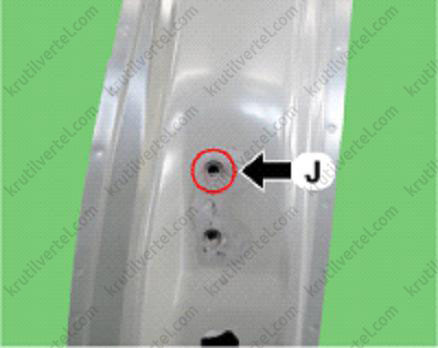

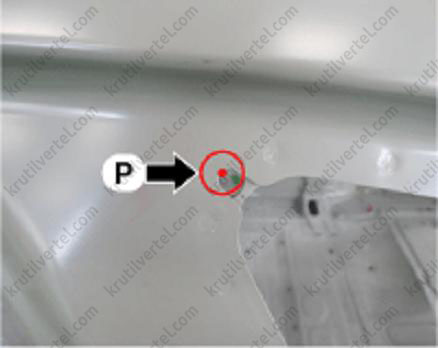

Точки вимірювання
Вимірювання слід проводити від центру отворів.

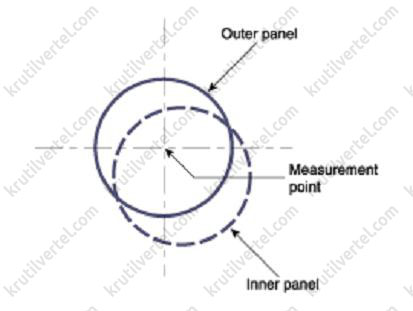

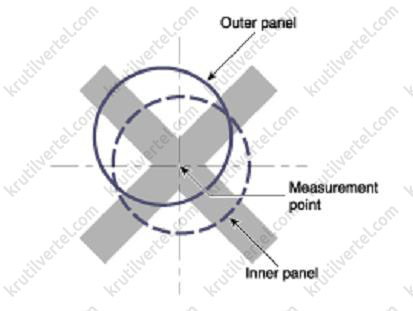

Примітка:
Потрібно проводити вимірювання від центру отвору зовнішньої панелі.
Правильно
Неправильно

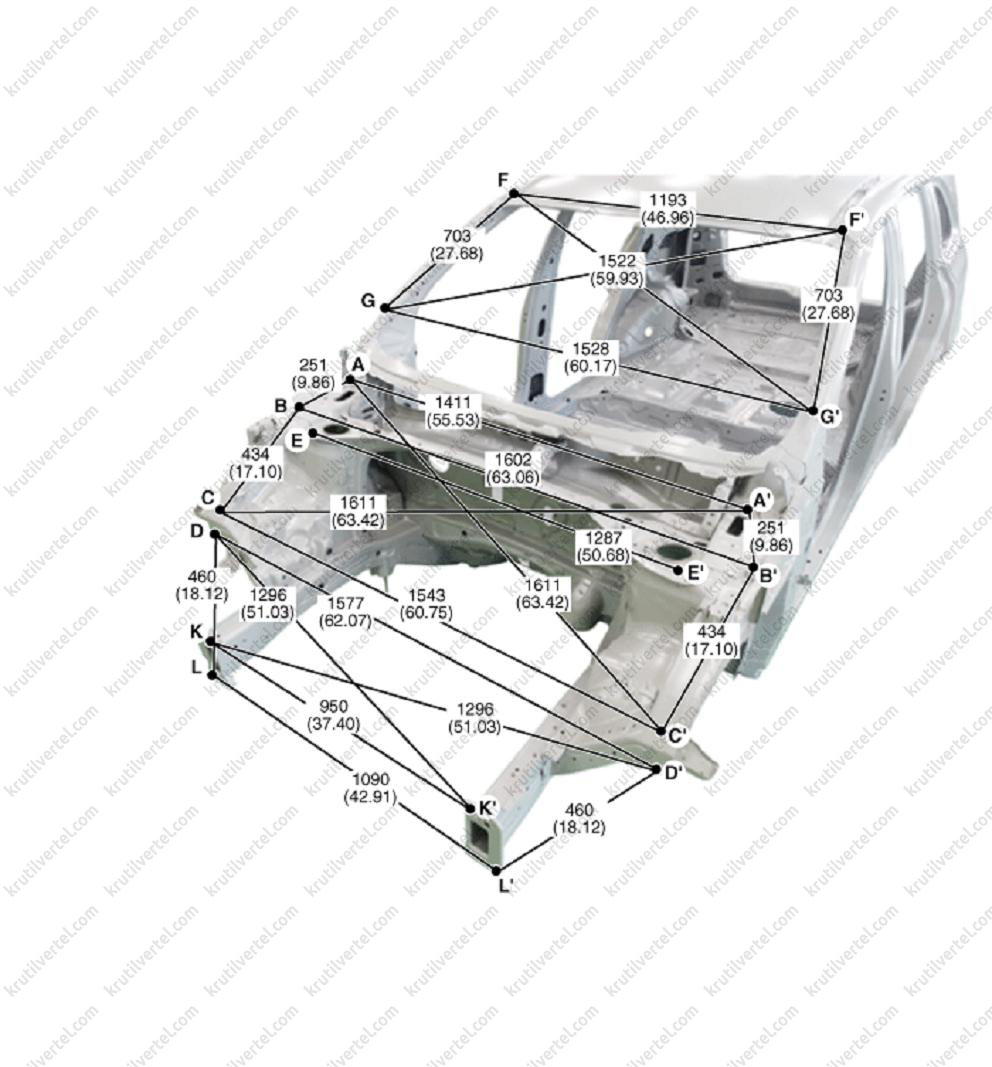

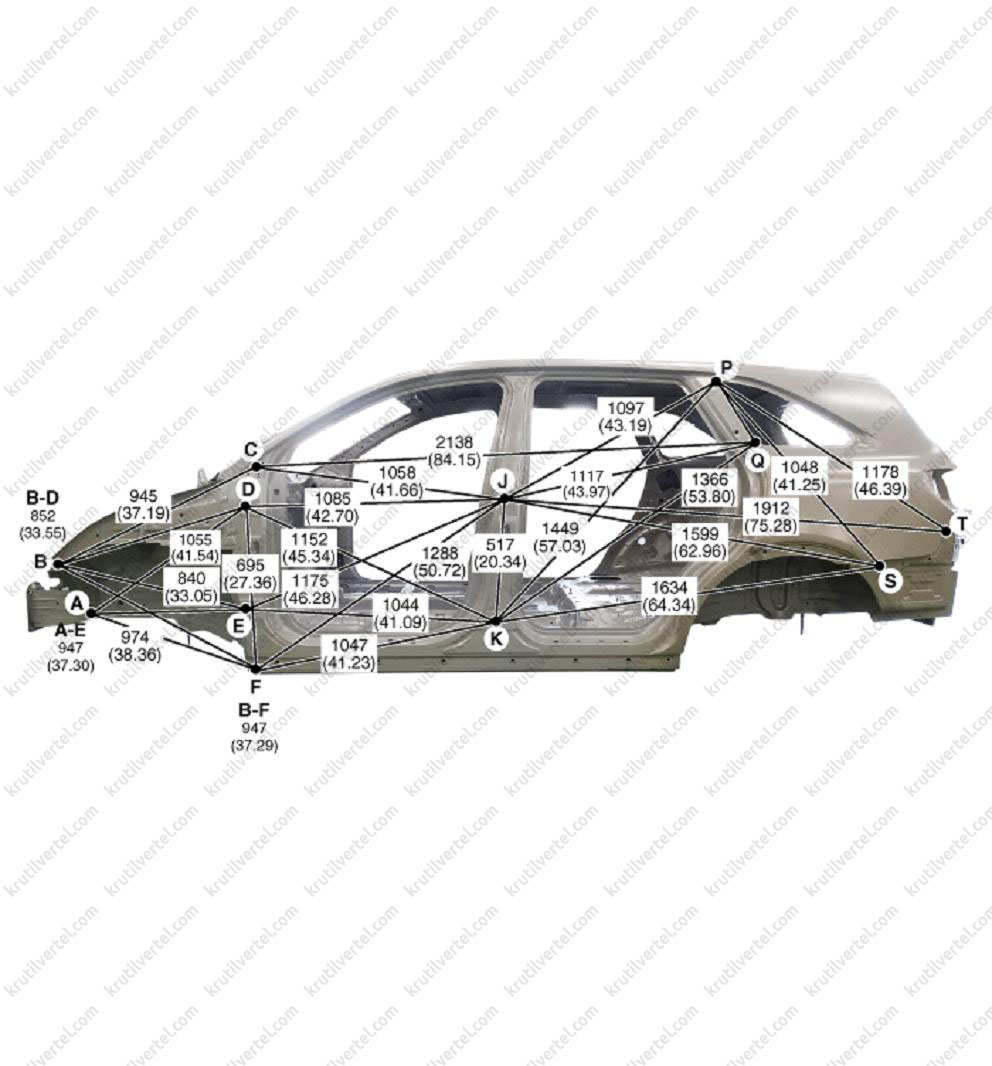

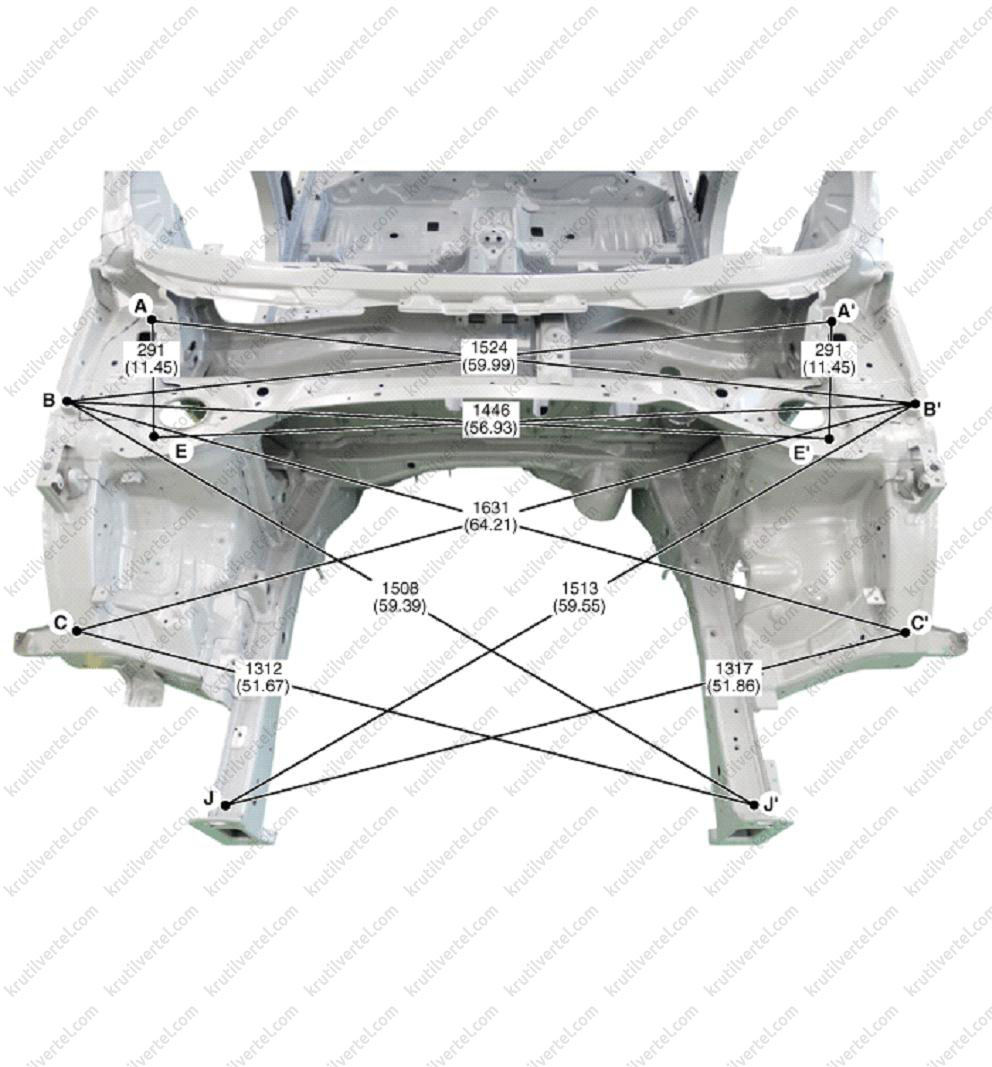

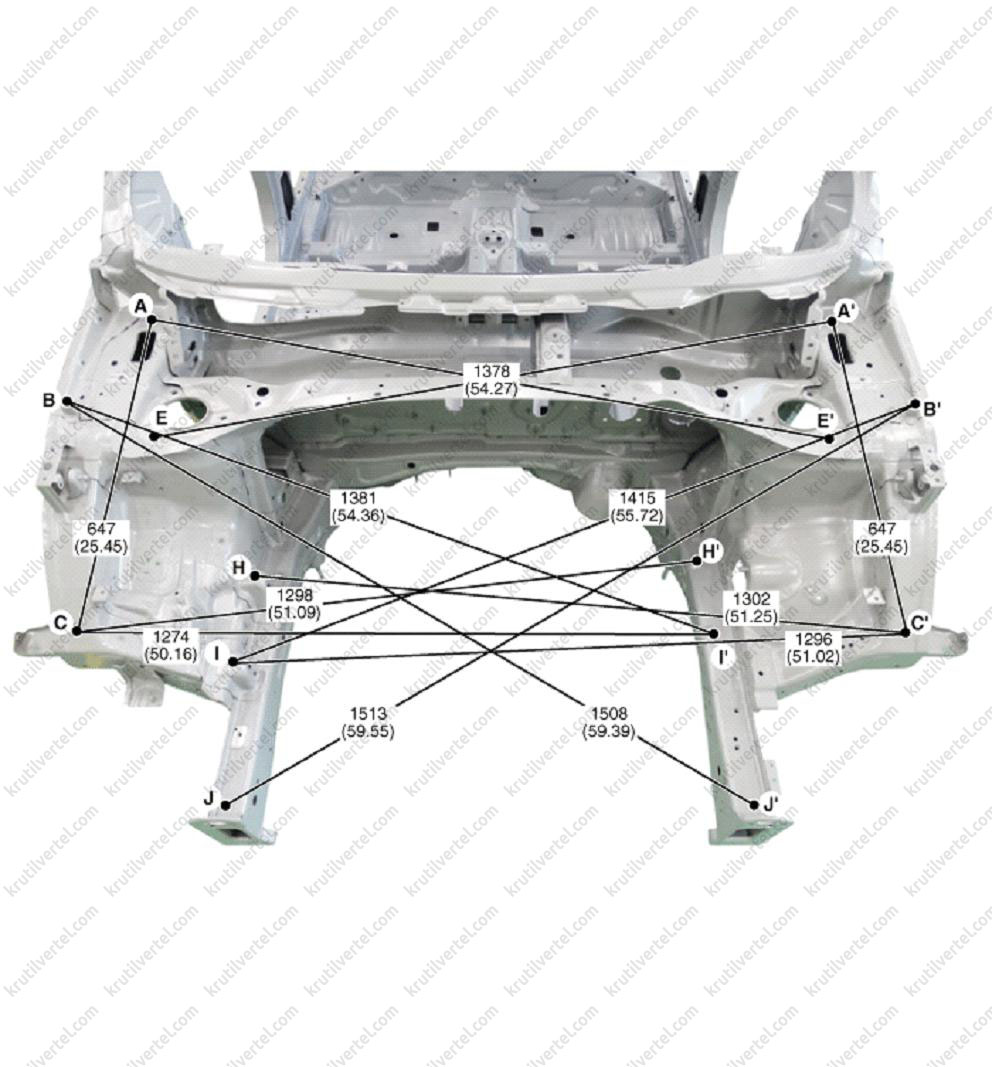

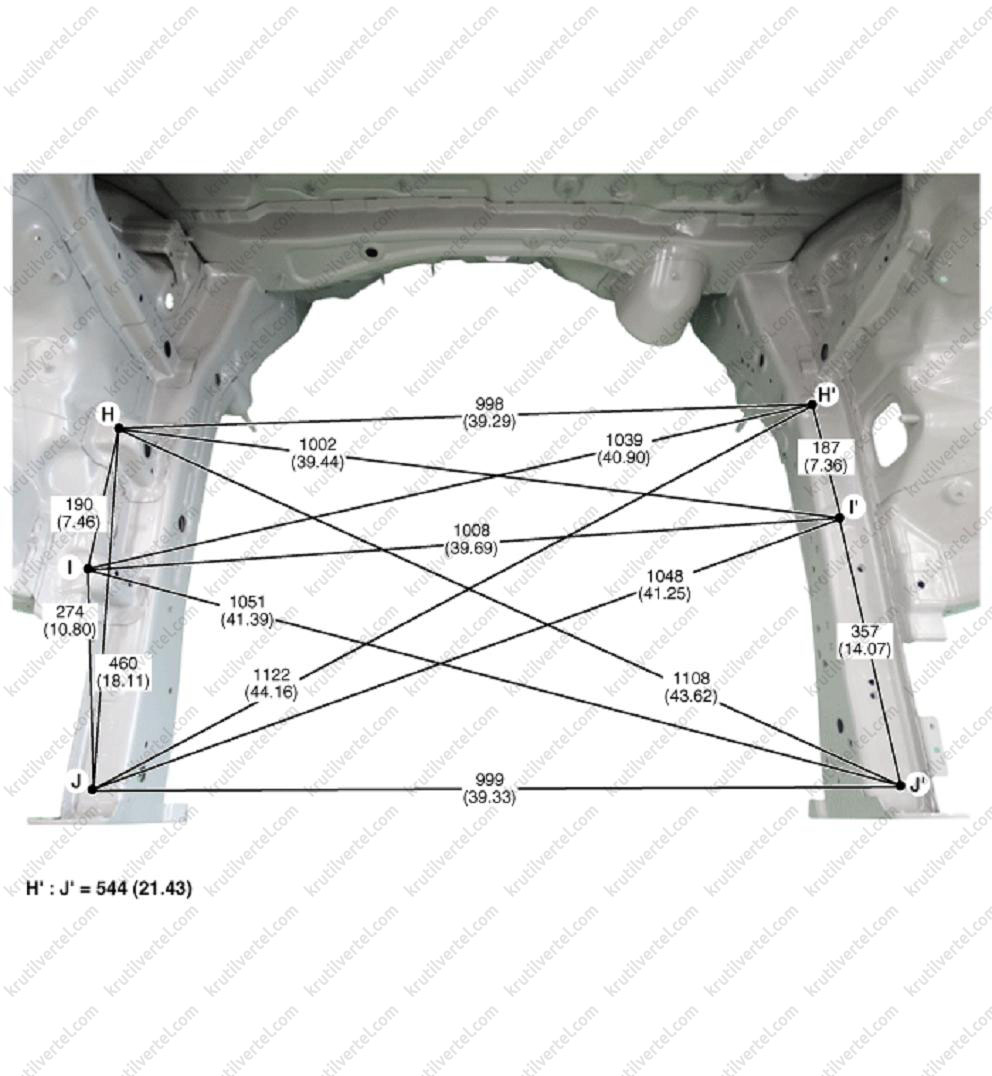

Передня частина кузова
Вигляд А
Примітка:

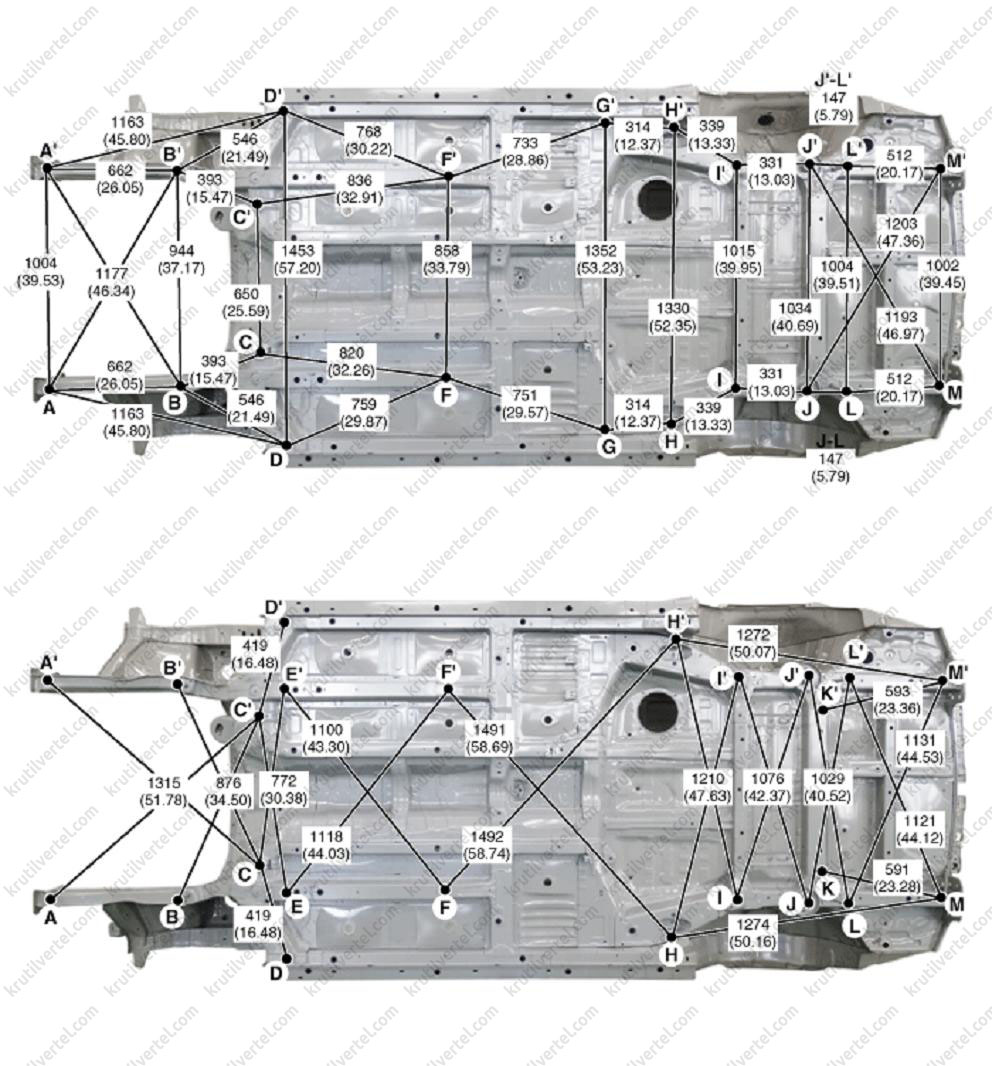

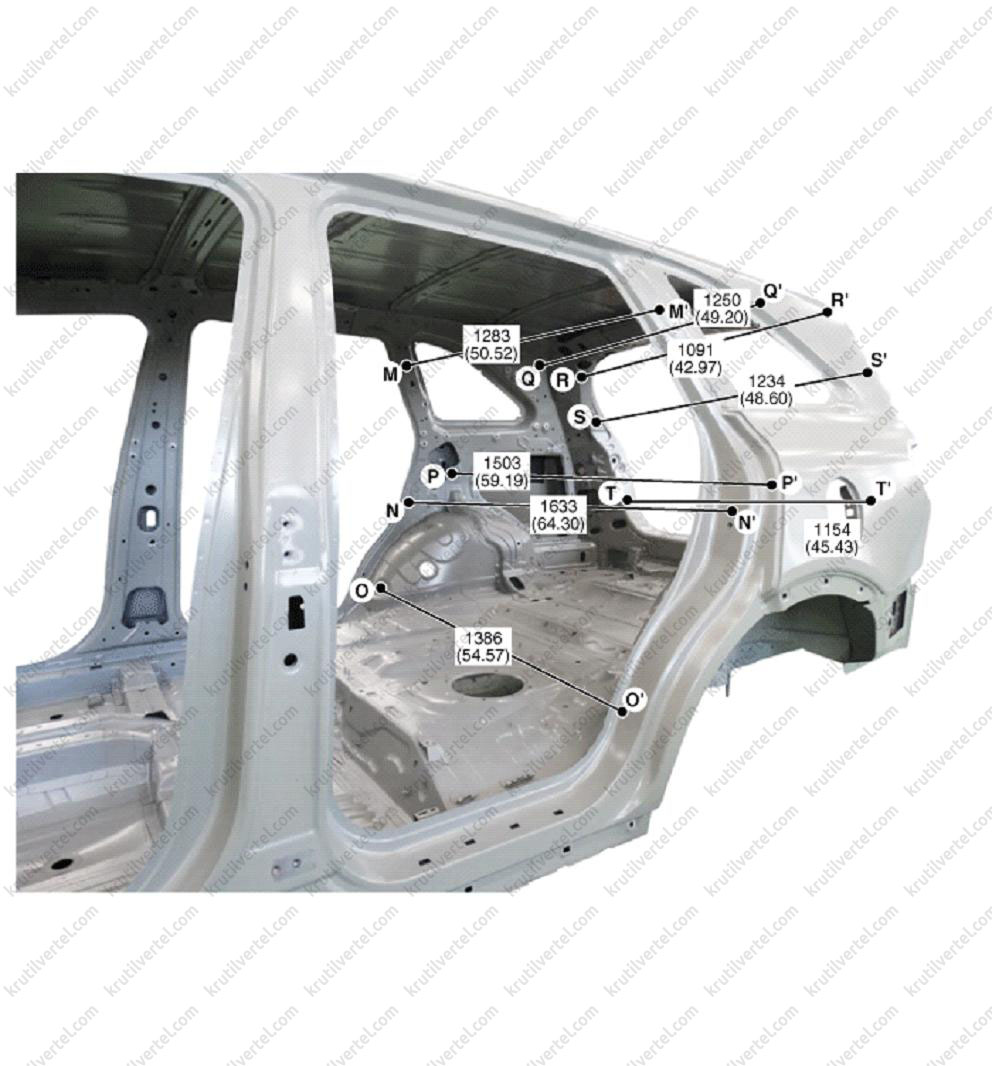

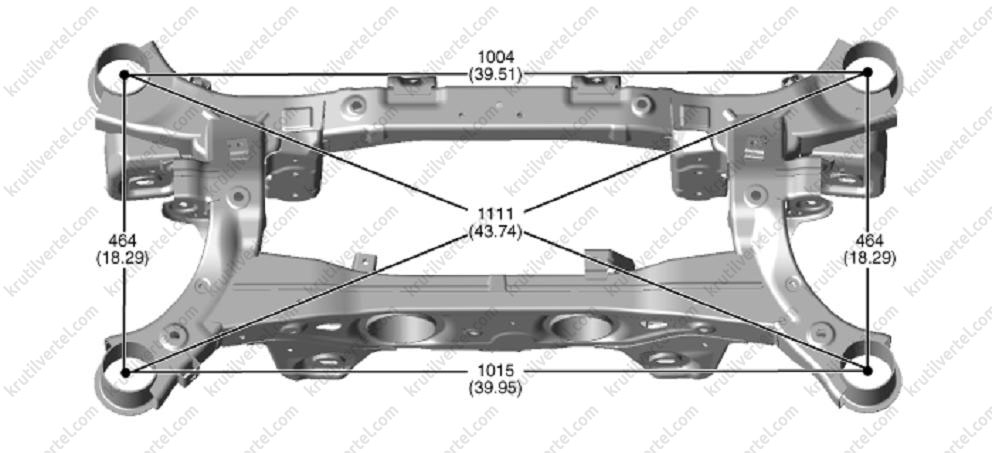

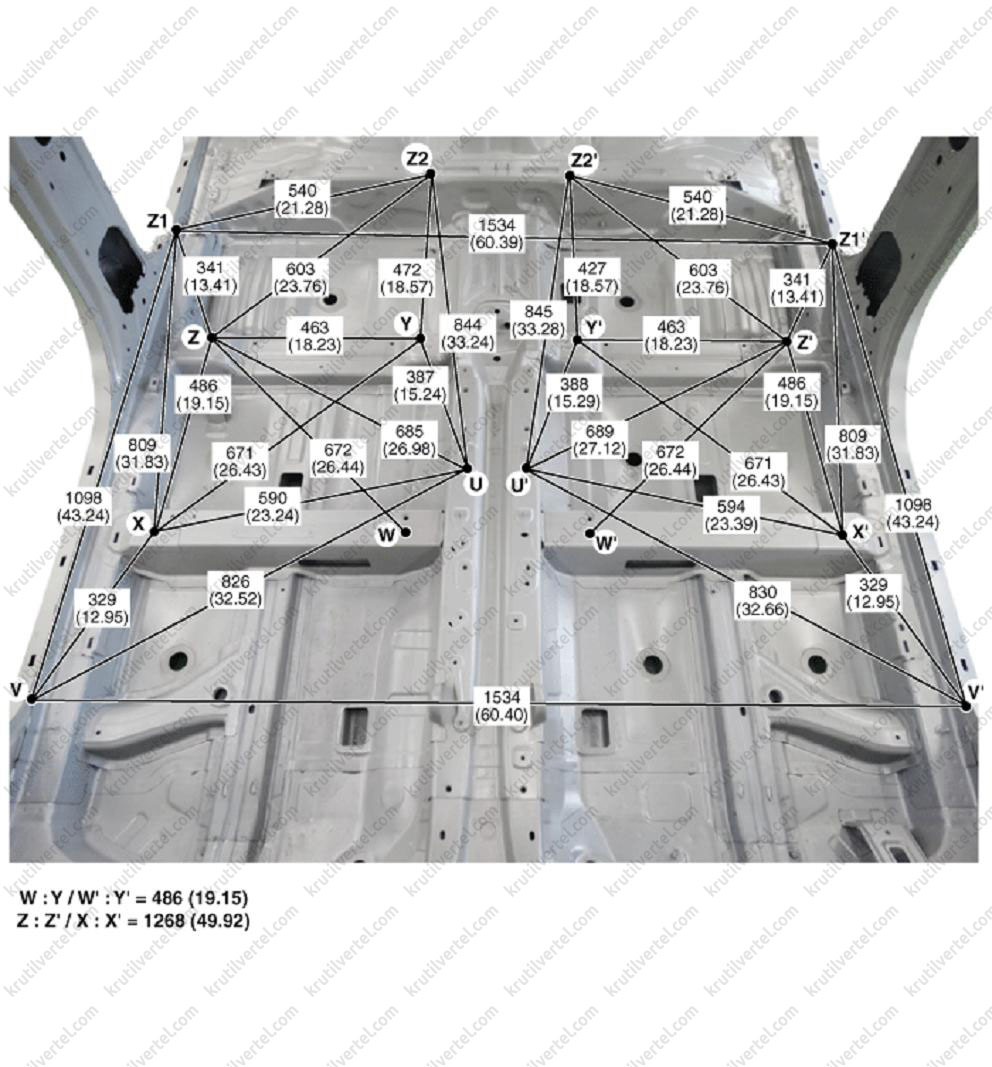

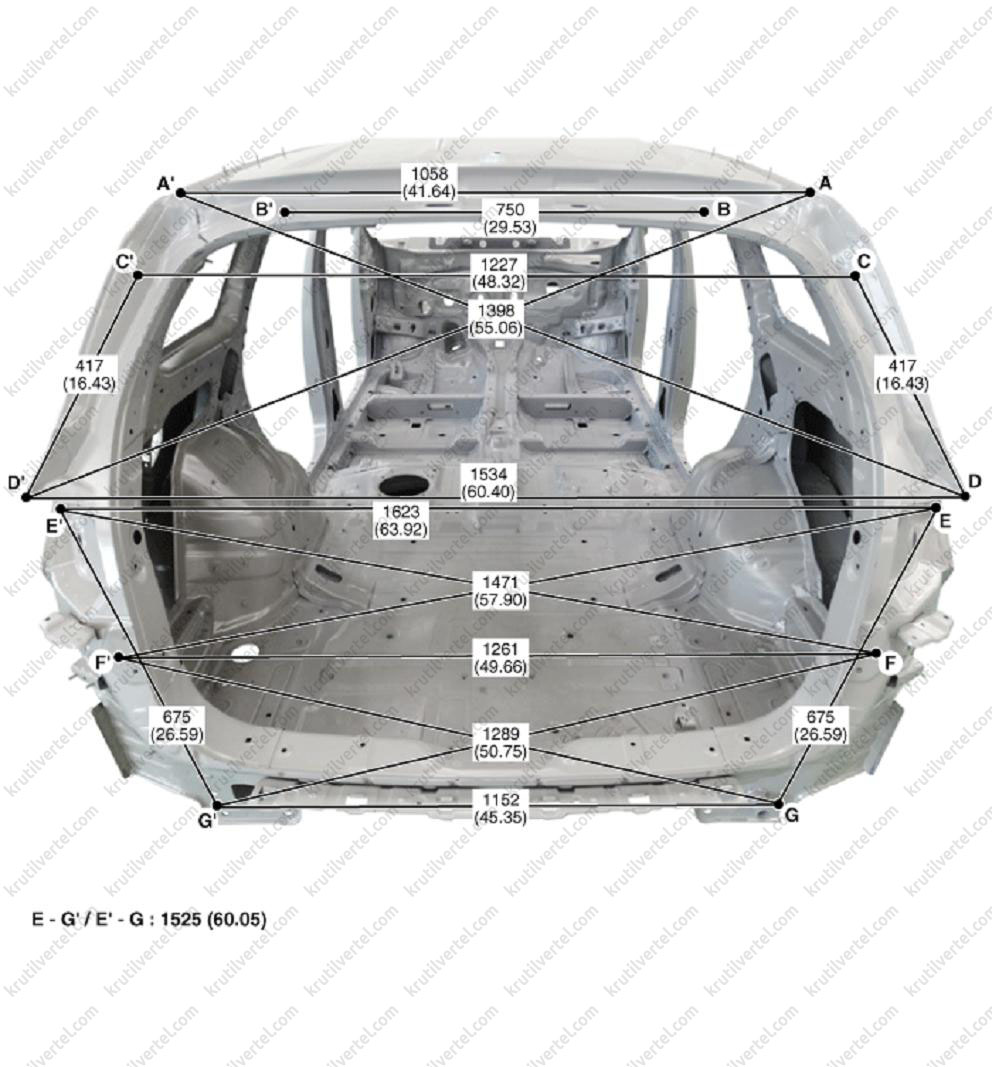

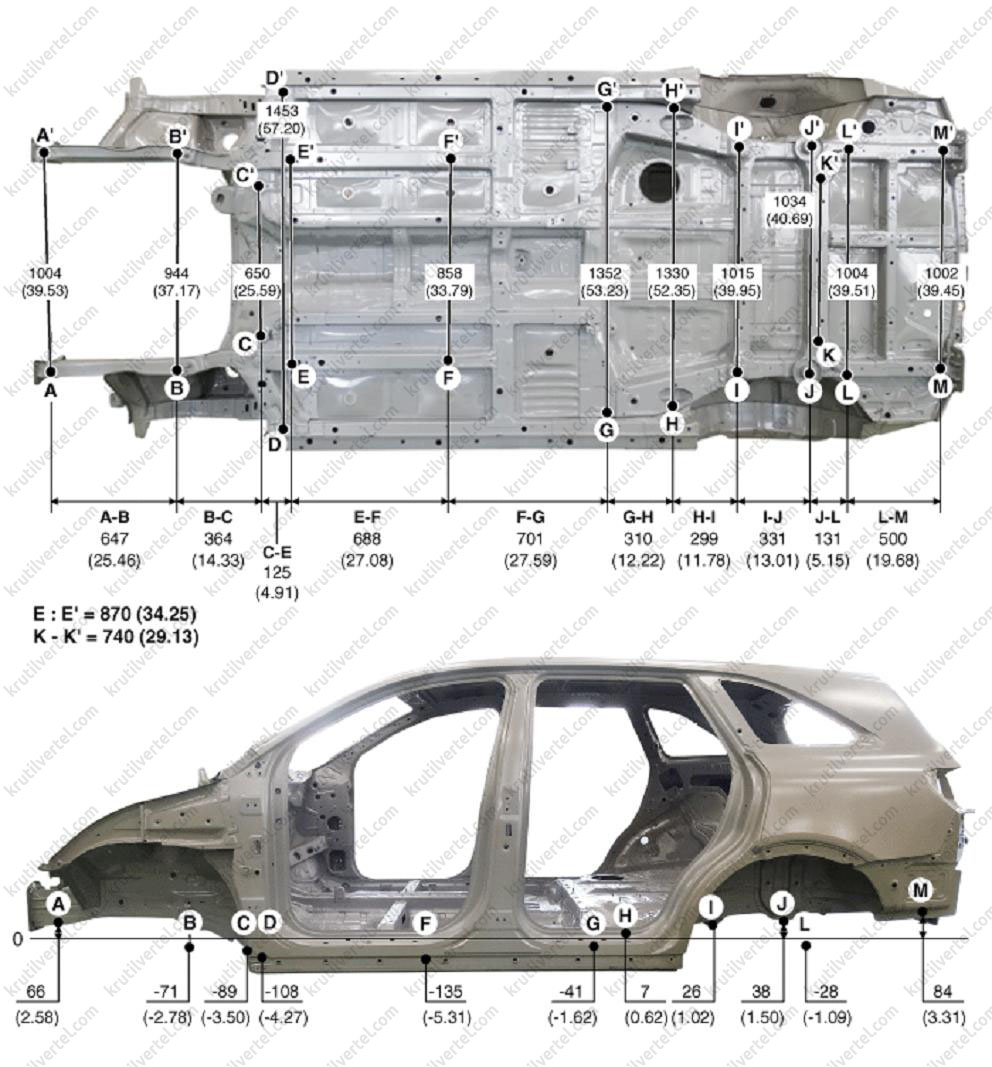

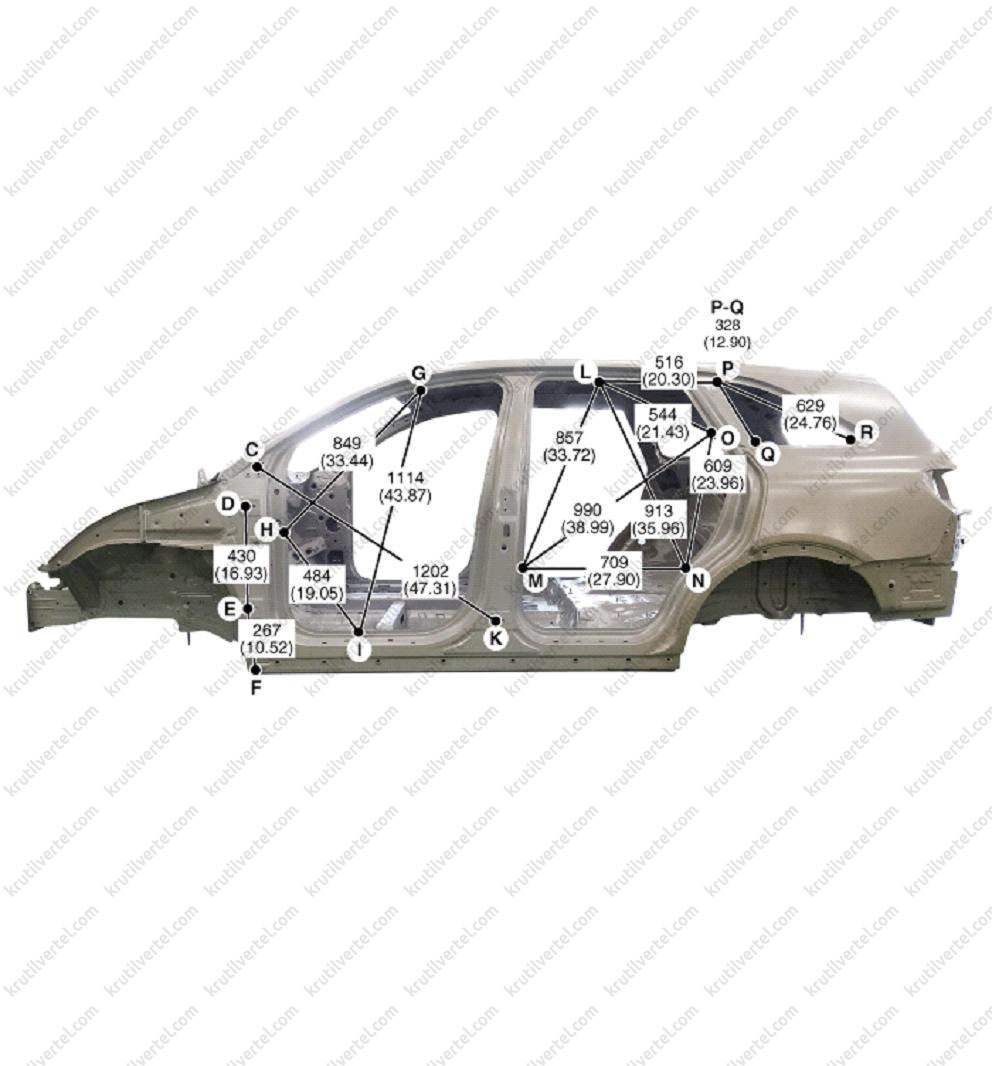

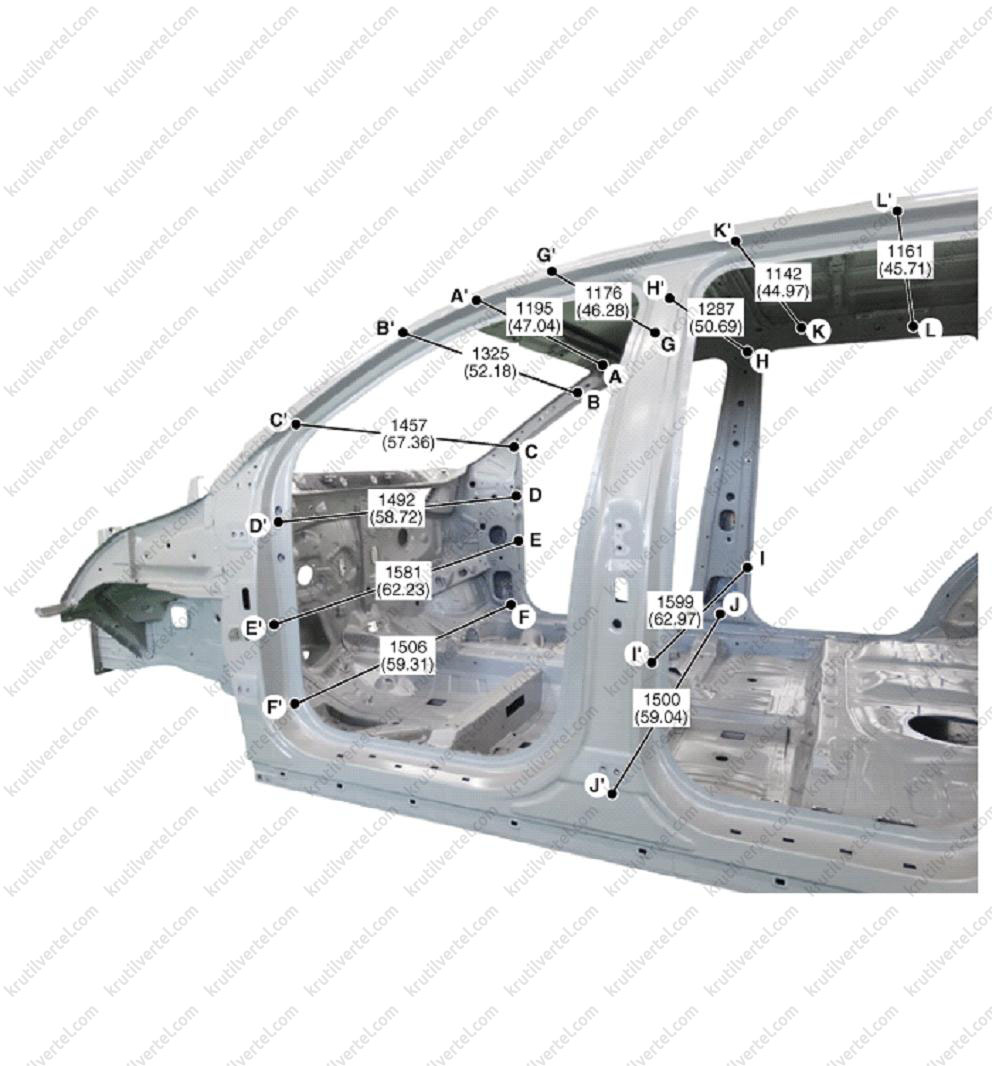

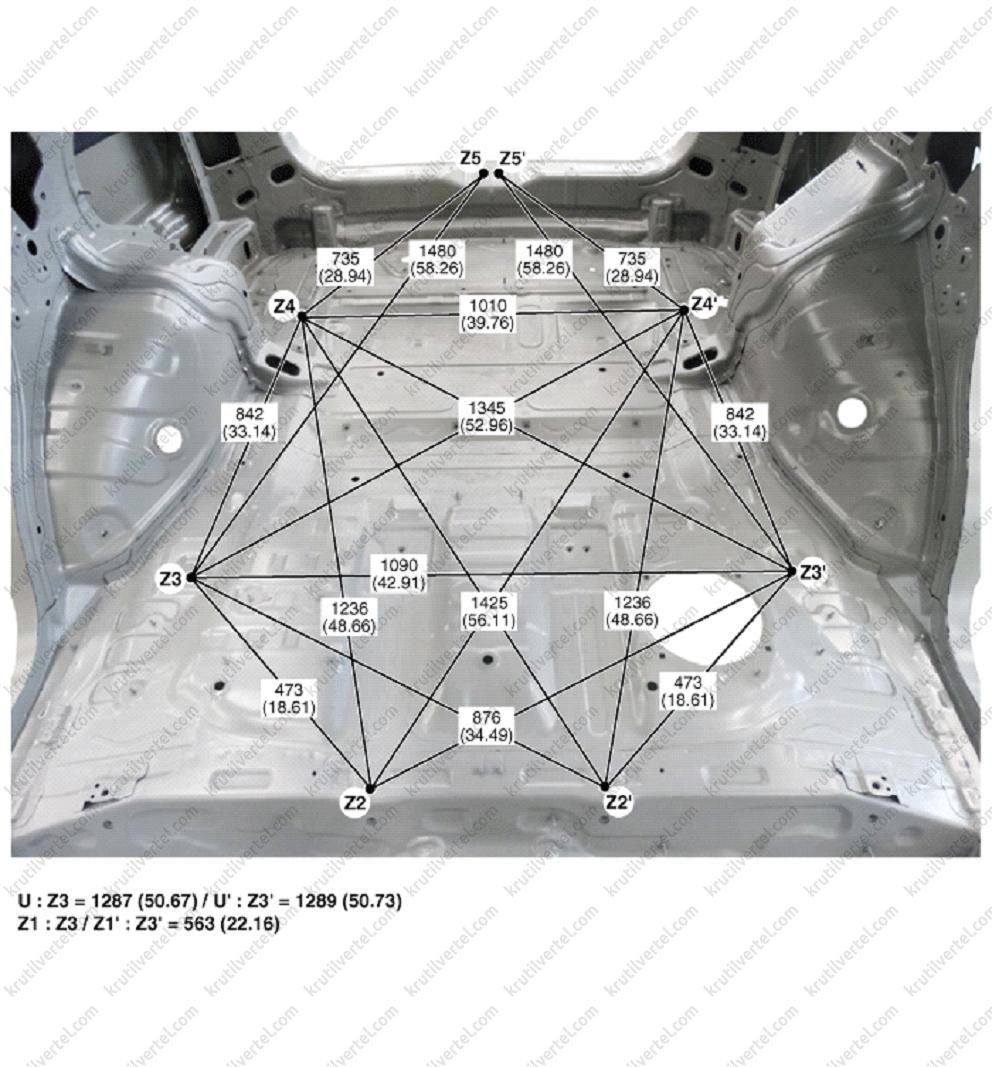

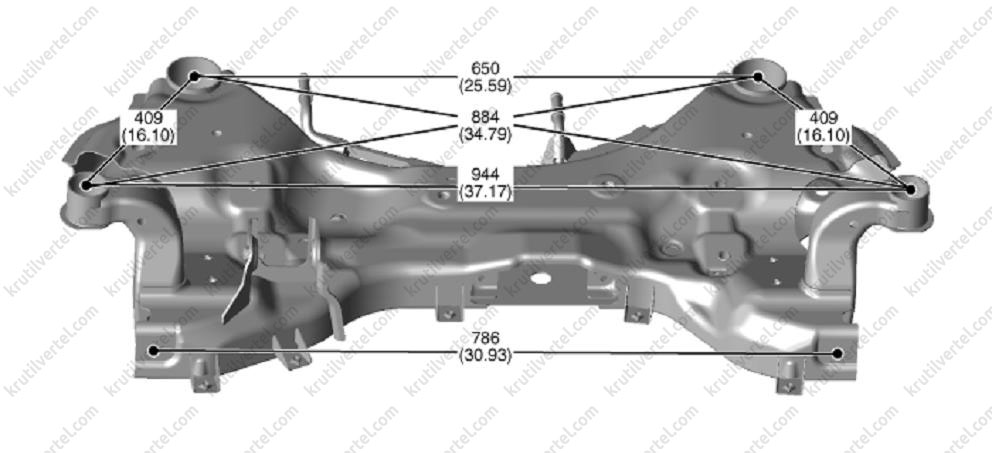

На ілюстрації показано реальні (не проекційні) розміри кузова. Одиниці виміру – міліметри (дюйми).
