Магістралі системи кондиціювання повітря Great Wall Wingle / Steed / V240 з 2011 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
клімат контроль Great Wall Steed, система вентиляції Great Wall Steed, система кондиціювання Great Wall Steed, система опалення Great Wall Steed, клімат контроль Great Wall Wingle 5, система вентиляції Great Wall Wingle 5, система кондиціювання Great Wall Wingle 5, система опалення Great Wall Wingle 5, клімат контроль Great Wall V240, система вентиляції Great Wall V240, система кондиціювання Great Wall V240, система опалення Great Wall V240
3. Магістралі системи кондиціювання повітря
Заміна магістралей системи кондиціювання повітря

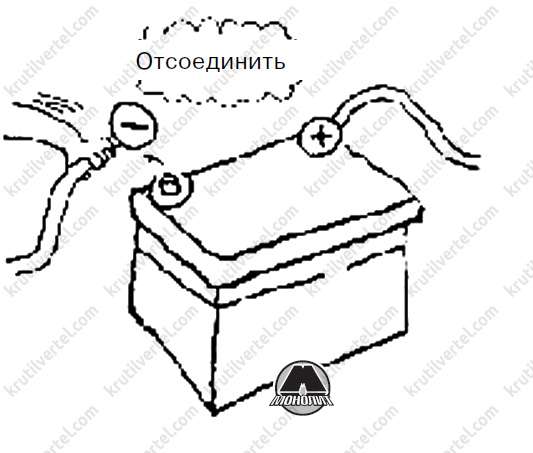

1. Від'єднати негативну клему акумулятора.

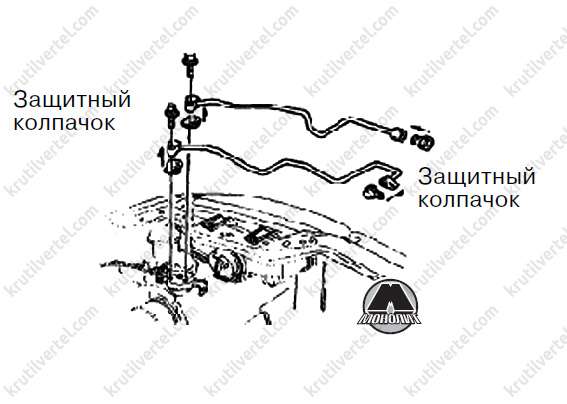

2. Послабити сполучні гайки та зняти магістралі системи кондиціювання повітря.
3. Встановити захисні ковпачки на кінці від'єднаних магістралей, щоб уникнути попадання бруду або інших сторонніх матеріалів у систему кондиціонування повітря.

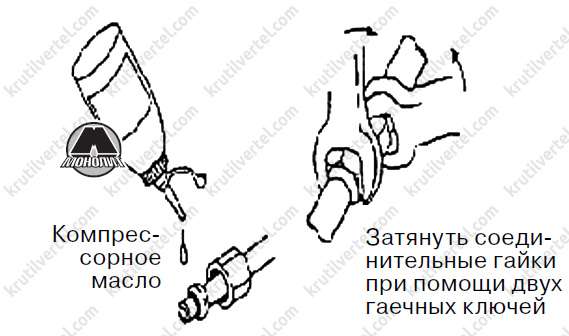

4. Нанести невелику кількість компресорної оливи на кільця ущільнювачів магістралей системи кондиціонування повітря і затягнути сполучні гайки за допомогою двох гайкових ключів, як показано на малюнку.
Увага:
Будьте обережні, щоб компресорна олива не потрапила на лакофарбові поверхні або пластикові компоненти.
5. Затягнути болти або сполучні гайки магістралей системи кондиціонування повітря рекомендованим моментом затягування.
| Диметр трубки, мм | Момент затяжки, Нм |
| Ø 8 | 12-15 |
| Ø 16 | 30-35 |
