Передній бампер Great Wall Wingle / Steed / V240 з 2011 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Great Wall Steed, ремонт кузова Great Wall Steed, кузовні розміри Great Wall Steed, кузов Great Wall Wingle 5, ремонт кузова Great Wall Wingle 5, кузовні розміри Great Wall Wingle 5, кузов Great Wall V240, ремонт кузова Great Wall V240, кузовні Great Wall V240
4. Передній бампер

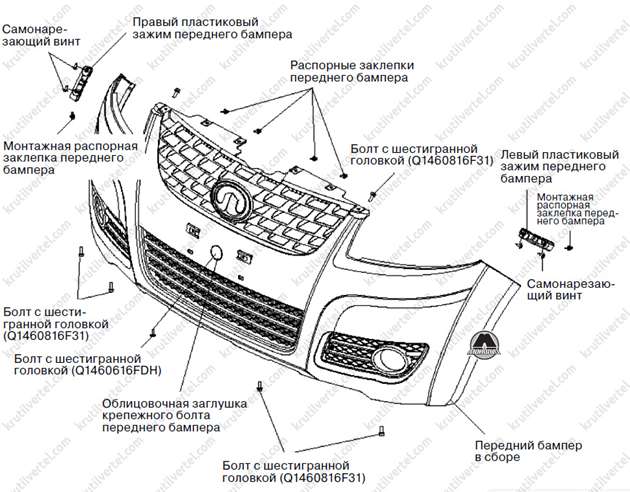

Загальний вигляд
Зняття переднього бампера
1. Вивернути центральний болт кріплення переднього бампера.
1) Зняти облицювальну заглушку болта кріплення переднього бампера.
2) Вивернути центральний болт кріплення переднього бампера.
2. Зняти центральні заклепки переднього бампера.
3. Викрутити верхні та нижні болти із шестигранними головками кріплення переднього бампера.
4. Зняти монтажні заклепки переднього бампера з обох боків переднього бампера.
5. Зняти передній бампер та компоненти переднього бампера.
1) Зняти передній бампер із транспортного засобу.
2) Зняти електропроводку, а потім зняти монтажні затискачі переднього бампера з передніх крил.
Встановлення переднього бампера
Встановлення в порядку зворотного зняття.
