Накладні захисні смужки Great Wall Wingle / Steed / V240 з 2011 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Great Wall Steed, ремонт кузова Great Wall Steed, кузовні розміри Great Wall Steed, кузов Great Wall Wingle 5, ремонт кузова Great Wall Wingle 5, кузовні розміри Great Wall Wingle 5, кузов Great Wall V240, ремонт кузова Great Wall V240, кузовні Great Wall V240
5. Накладні захисні смужки

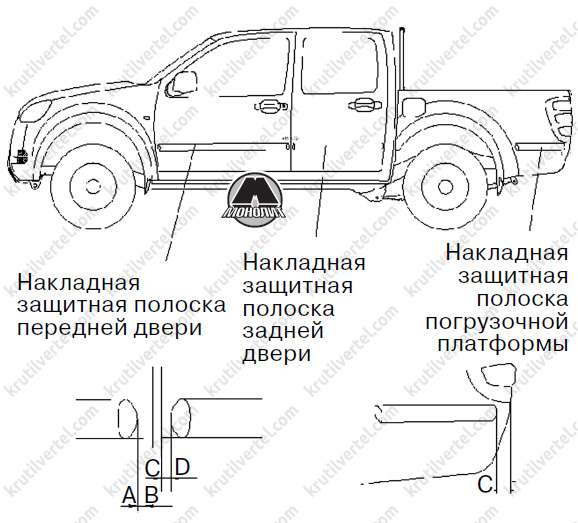

Загальний вигляд
Зняття накладних захисних смужок
1. Від'єднати край довжиною 30 мм накладної захисної смужки за допомогою скребка.
Примітка:
Обмотати ганчірку навколо скребка.
2. Зняти накладну захисну смужку та видалити залишки клею.
1) Зрізати клей за допомогою спеціального ножа та зняти накладну захисну смужку.
2) Видалити залишки клею з поверхні кузова транспортного засобу за допомогою спеціального ножа або наждакового паперу.
Примітка:
Не використовувати повторно вживані накладні захисні смужки.
Встановлення накладних захисних смужок
1. Очистити установку кузова транспортного засобу, знежирити та висушити її.
2. Зняти захисну плівку із накладної захисної смужки.
Примітка:
Будьте обережні, щоб пил або бруд не потрапили на клейку поверхню накладної захисної смужки.
3. Наклеїти накладну захисну смужку вздовж вищетампованої лінії кузова транспортного засобу, як показано на малюнку.
Примітка:
Переконатись, що краї накладної захисної смужки збігаються з краями вищої тампованої лінії кузова транспортного засобу.
Увага:
- Притиснути накладну захисну смужку за допомогою пальців руки, щоб надійно зафіксувати смужку.
- Після встановлення накладної захисної смужки не мити транспортний засіб 24 години.
