Захисна накладка крила Great Wall Wingle / Steed / V240 з 2011 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Great Wall Steed, ремонт кузова Great Wall Steed, кузовні розміри Great Wall Steed, кузов Great Wall Wingle 5, ремонт кузова Great Wall Wingle 5, кузовні розміри Great Wall Wingle 5, кузов Great Wall V240, ремонт кузова Great Wall V240, кузовні Great Wall V240
6. Захисна накладка крила

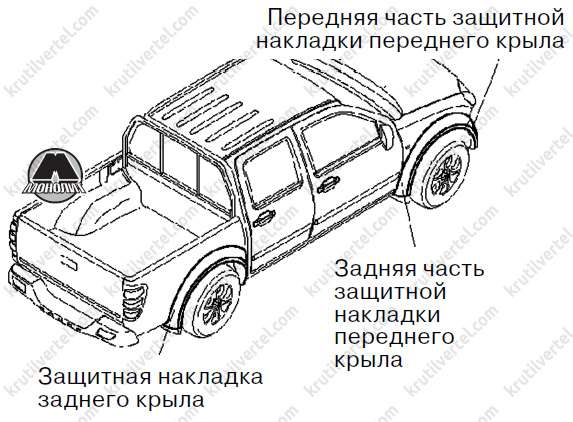

Загальний вигляд
Захисна накладка переднього крила
Зняття захисної накладки переднього крила
1. Викрутіть три кріпильні гайки та зніміть передню частину захисної накладки переднього крила.
2. Викрутити шість гвинтів і від'єднати п'ять заклепок, а потім зняти задню частину захисної накладки переднього крила.
Налаштування захисної накладки переднього крила
1. Встановити передню частину захисної накладки переднього крила та зафіксувати її за допомогою трьох кріпильних гайок.
2. Встановіть задню частину захисної накладки переднього крила.
1) Встановити задню частину захисної накладки переднього крила та зафіксувати її за допомогою п'яти заклепок.
2) Вкрутити та затягнути шість гвинтів кріплення задньої частини захисної накладки переднього крила.
Захисна накладка заднього крила
Зняття захисної накладки заднього крила
Вивернути п'ять кріпильних болтів і зняти захисну накладку заднього крила.
Встановлення захисної накладки заднього крила
1. Встановити захисну накладку заднього крила та зафіксувати її за допомогою п'яти заклепок.
2. Вкрутити та затягнути п'ять гвинтів кріплення захисної накладки заднього крила.
