7. Перевірка та заміна плавких запобіжників

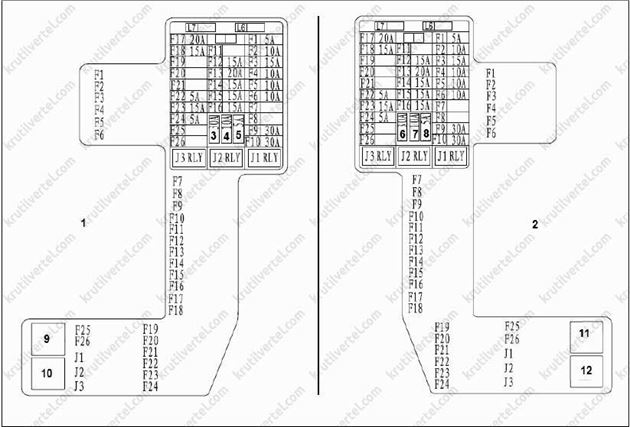

Коробка реле та плавких запобіжників №1

1. Коробка реле та плавких запобіжників №1 автомобіля з правим кермом. 2. Коробка реле і плавких запобіжників №1 автомобіля з лівим кермом. 3, 4, 5, 6, 7, 8. Зарезервовано. 9, 11. Імпульсне реле інтервалів склоочисників. 10, 12. Реле переривника миготливого сигналу повороту. F1. Стартер, 5А. F2. Електронна система управління уприскуванням (IG), 10А. F3.Переключатель приводу на чотири колеса (IG), 15А. F4. Сигнали повороту 10А. F5. Сигнал руху заднім ходом, 10А. F6. Комбінований блок приладів 10А. F7. Зарезервовано. F8. Зарезервовано. F9. Ліві склопідйомники з електроприводом, 30А. F10. Праві склопідйомники з електроприводом, 30А. F11. Зарезервовано. F12. Система подушок безпеки, 15А. F13. Електроживлення приводу на чотири колеса від акумулятора 20А. F14. Аварійний сигнал 15А. F15. Лампа програвача компакт-дисків, 15А. F16. Система центрального блокування замків дверей, 15А. F17. Прикурювач, 20А. F18. Програвач компакт-дисків (радіоприймач), 15А. F19. Зарезервовано. F20. Зарезервовано. F21. Зарезервовано. F22. Дзеркало руху заднім ходом, 5А. F23. Склоочисники, 15А. F24. Кондиціонер (IG), 5А. F25. Зарезервовано. F26. Зарезервовано. J1. Реле склопідйомників з електроприводом. J2. Зарезервовано. J3. Зарезервовано.

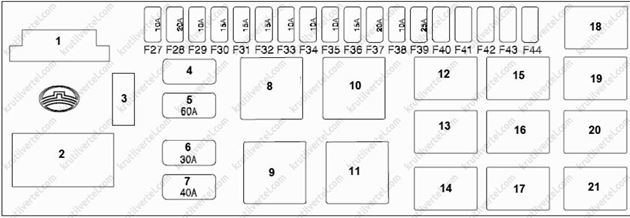

Коробка реле та плавких запобіжників №2

1. Роз'єм кабельної шини двигуна B.
2. Роз'єм кабельної шини двигуна A.
3. Роз'єм кабельної шини двигуна C.
4. Зарезервовано.
5. Привід крильчатки з електронним керуванням.
6. Нагнітач.
7. Антиблокувальна гальмівна система.
8. Реле високої частоти обертання крильчатки.
9. Реле пристрою обігріву заднього вітрового скла.
10. Реле індикатора обігріву заднього вітрового скла.
11. Реле нагнітачів.
12. Реле ближнього світла фар.
13. Реле низької частоти обертання крильчатки.
14. Реле електричного звукового сигналу.
15. Реле далекого світла фар.
16. Реле компресора.
17. Головне реле.
18. Реле системи підігріву палива.
19. Реле габаритних вогнів.
20. Реле передніх протитуманних фар.
21. Реле стартера.

F27. Електронний блок управління системою упорскування палива. F28. Кондиціонер. F29. компресор. F30. Далеке світло передніх фар. F31. Ближнє світло передніх фар. F32. Передні протитуманні фари. F33. Задні протитуманні фари. F34. Габаритні вогні. F35. Електричний звуковий сигнал F36. Влаштування обігріву заднього вітрового скла. F37. Електронна система упорскування. F38. Гальмівний сигнал. F39. Антиблокувальна гальмівна система F40 Зарезервовано. F41. Зарезервовано. F42. Зарезервовано. F43. Зарезервовано. F44. Зарезервовано.

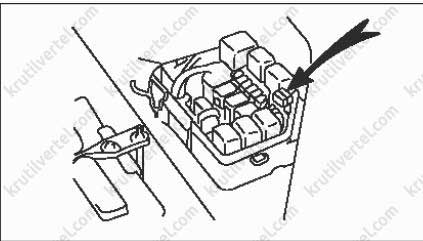

Коробка плавких запобіжників №3

1. Електричне живлення від акумулятора – 1.
2. Заряджання акумулятора.
3. Попереднє підігрів, антиблокувальна гальмівна система – 1.
4. Електричне живлення від акумулятора – 2.

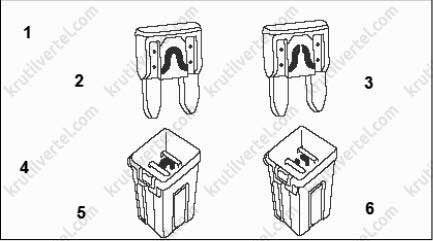

1. Запобіжник типу A.
2. Справний.
3. Перегорів.
4. Запобіжник типу B.
5. Справний.
6. Перегорів.

Якщо не вмикаються фари або інші електричні пристрої, необхідно спочатку перевірити стан плавких запобіжників. У разі виявлення запобіжника, що перегорів, необхідно його замінити. Вимкнути запалення та всі непотрібні пристрої електрообладнання, витягнути відповідний запобіжник та перевірити його стан.

Заміна плавких запобіжників

Усередині коробки з плавкими запобіжниками прикріплено затискач для витягування запобіжників. Спочатку вийняти з коробки цей затискач, потім витягнути плавкий запобіжник за допомогою цього затискача. За допомогою того ж затискача вставити новий запобіжник в гніздо замість знятого. Електричні параметри нового запобіжника повинні бути аналогічні параметрам знятого запобіжника.

Після визначення несправного плавкого запобіжника прочитати параметри електричного живлення та позначення електричного кола, вказані на кришці запобіжника. За допомогою затискача можна витягувати лише плавкі запобіжники типу A. Якщо при візуальному огляді не вдається визначити стан запобіжника, можна встановити замість нього інший запобіжник та перевірити функціонування електричного кола. Якщо запобіжник перегорів, необхідно встановити його місце новий справний запобіжник. Встановлювати лише такі запобіжники, параметри електроживлення яких відповідають параметрам та позначенням, вказаним на кришці блоку запобіжників для гнізда. Якщо немає можливості одразу підібрати плавкий запобіжник з аналогічними параметрами, можна тимчасово встановити інший запобіжник, який розрахований на меншу силу струму, але при першій нагоді слід замінити його стандартним запобіжником, а тимчасовий запобіжник встановити на вихідне місце. Рекомендується придбати повний комплект запасних запобіжників та зберігати його в автомобілі для використання в екстрених випадках. Якщо новий запобіжник швидко перегорає після встановлення, це є ознакою несправності електричного ланцюга. У цьому випадку необхідно терміново звернутися до уповноваженої станції технічного обслуговування автомобілів Great Wall для проведення діагностики та ремонту.

Увага:
Категорично забороняється використання плавкого запобіжника, розрахованого на найбільшу силу струму, а також встановлення перемички замість запобіжника, що перегорів, оскільки це може стати причиною серйозних пошкоджень електрообладнання і навіть призвести до пожежі.
