7. Антиблокувальна система гальм

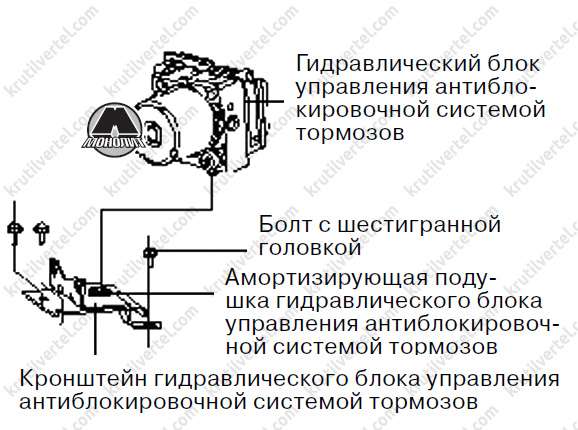

Гідравлічний блок керування антиблокувальною системою гальм
Встановлення гідравлічного блоку керування антиблокувальною системою гальм
1. Зафіксувати кронштейн гідравлічного блоку керування антиблокувальною системою гальм на кузові транспортного засобу за допомогою трьох болтів із шестигранними головками (Q1840612FD).
2. Зафіксувати амортизуючу подушку на монтажних отворах кронштейн гідравлічного блоку керування антиблокувальною системою гальм.
3. Вставити монтажний штифт всередину подушки, що амортизує, і вставити два опорні штифти всередину отворів кронштейна гідравлічного блоку управління антиблокувальною системою гальм.

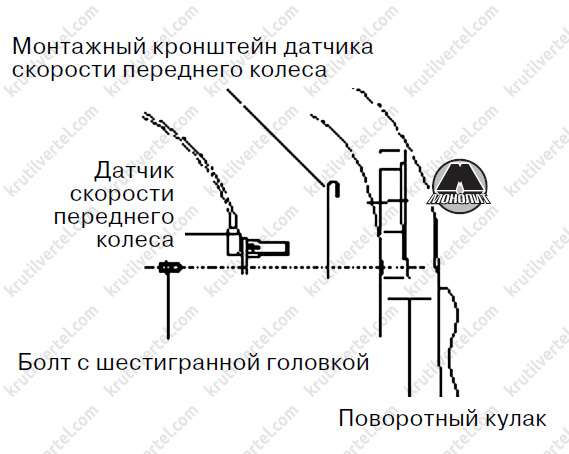

Датчик швидкості переднього колеса
Встановлення датчика швидкості переднього колеса
1. Встановити датчик швидкості переднього колеса та його монтажний кронштейн на поворотний кулак. Зафіксувати датчик швидкості переднього колеса та його монтажний кронштейн за допомогою болта із шестигранною головкою (Q1840612FD).
2) Помістити електропроводку датчика швидкості переднього колеса на гак монтажного кронштейна датчика.

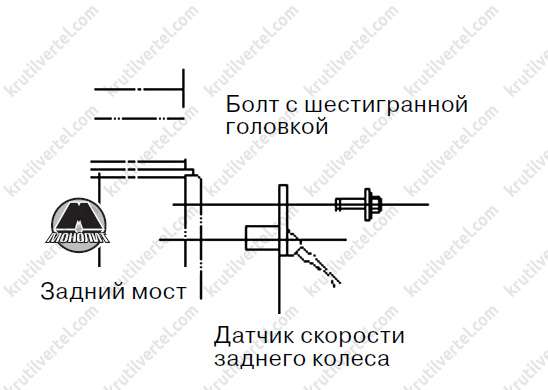

Датчик швидкості заднього колеса
Встановлення датчика швидкості заднього колеса
Зафіксувати датчик швидкості заднього колеса на задньому мосту за допомогою болта із шестигранною головкою (Q1840612FD).
