Педаль гальма Great Wall Wingle / Steed / V240 з 2011 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
немає гальм Great Wall Steed, прокачування гальм Great Wall Steed, схема гальмівної системи Great Wall Steed, ремонт гальмівної системи Great Wall Steed, несправності гальмівної системи Great Wall Steed, немає гальм Great Wall Wingle 5, прокачування гальм Great Wall Wingle 5, схема тормоз Great Wall Wingle 5, ремонт гальмівної системи Great Wall Wingle 5, несправності гальмівної системи Great Wall Wingle 5, немає гальм Great Wall V240, прокачування гальм Great Wall V240, схема гальмівної системи Great Wall V240, ремонт гальмівної системи Great Wall V240 Great Wall V240
2. Педаль гальма

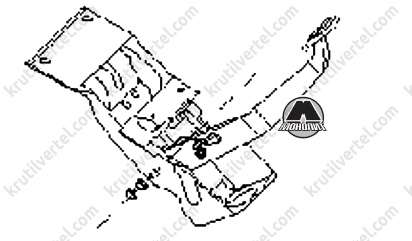

Загальний вигляд
Зняття та розбирання педалі гальма

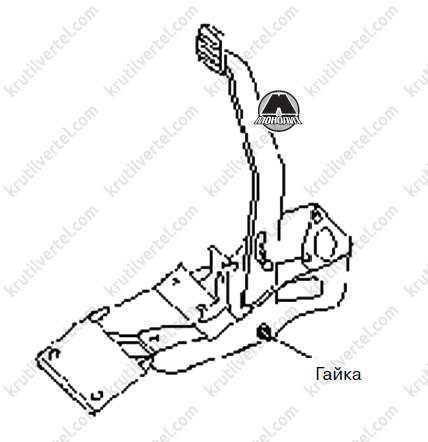

1. Відвернути гайки та зняти пружинну шайбу.

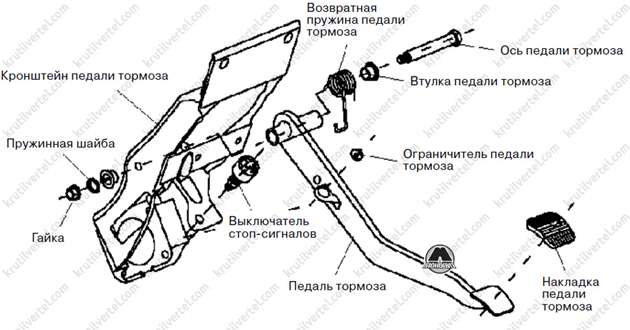

2. Зняти вісь педалі гальма, втулку педалі гальма, педаль гальма, обмежувач педалі гальма, пружину повороту педалі гальма, вимикач стоп-сигналів, накладку педалі гальма.
Складання та встановлення педалі гальма

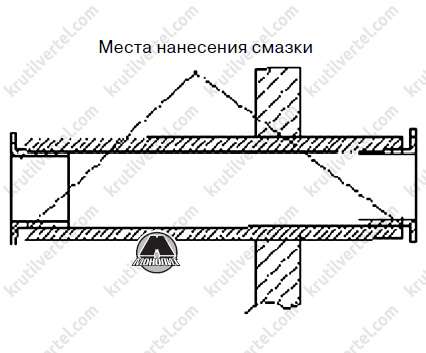

1. Нанести мастило МР на внутрішню поверхню осьової трубки педалі гальма та внутрішню поверхню втулки педалі гальма, а потім встановити втулку всередину осьової трубки педалі гальма.
2. Встановити накладку педалі гальма, обмежувач педалі гальма та поворотну пружину на педаль гальма.
3. Встановити педаль гальма на кронштейн педалі гальма та зафіксувати її за допомогою осі педалі гальма, пружинної шайби та кріпильних гайок. Затягнути гайки для кріплення рекомендованим моментом затягування за допомогою гайкового ключа.
Момент затягування: 30 Н·м.
